KASUTUSJUHEND RE 16-5 115 Flex

et Originaalkasutusjuhend ....307

It Originali naudojimo instrukcija .....320

Kasutatud sümbolid .... 307
Teie ohutuse heaks 307
Müra- ja vibratsioon .... 311
Tehnilised andmed 312
Ülevaade 313
Kasutusjuhend 314
Hooldus ja korrashoid 318
Jäätmekäitlus 319
(€-Vastavus 319
Vastutuse välistamine .... 319

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Vigastusohu vähendamiseks lugege kasutusjuhend läbi!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Töötage alati kahe käega!

Vana seadme jäätmekäitlus (vaata lehekülge 319)!

CE-märgis

UKCA-märgis

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

- käesolev kasutusjuhend,

- „Üldised ohutusnõuanded" elektritööriistade käsítsemiseks kaasasolevas brošüüris (tekstide-nr: 315915),

– töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult

– selleks ette nähtud otstarbel,

– tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Remonditööde lihvimismasin RE 16-5 115 on möeldud

– professionaalseks kasutamiseks tööstuses ja käsitöönduses,
– raketise üleminekukohtade freesimiseks ja betoonpindade karestamiseks,
– värvi, krohvi, plaatide ja vaibaliimi jääkide eemaldamiseks tugevalt aluspinnalt (köva krohv, betoon),
– betooni, krohvi, põrandabetooni, liivakivi, šamoti ja asfaldi kuivalt lihvimiseks ning tasandamiseks,
– tapeedi perforeerimiseks tugeval aluspinnal,
- kasutamiseks koos tarvikutega, mida FLEX sellele seadmele pakub ja mis on ette nähtud vähemalt 6300 p/min pöörlemiskiirusele.

Lõike-, abrasiiv-, lamellketaste ja harjastega ketasharjade kasutamine ei ole lubatud.

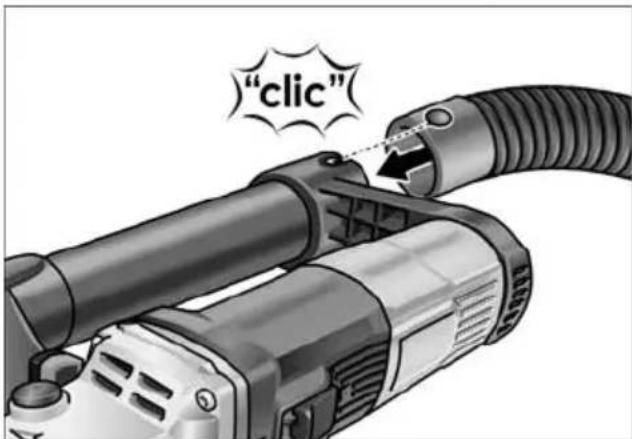

Lihvimismasina RE 16-5 115 kasutamisel tuleb ühendada M klassi tolmuimeja.

Ohutusnõuded lihvimismasinaga töötamisel

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

Käesolevat elektritööriista on võimalik kasutada koos vastava tarvikuga freesina saneerimistöödel, lihvimismasinana remonditöödel, lihvimismasinana ja liivapaberiga lihvimiseks. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/või tekkida tõsised vigastused.

Käesolev elektritööriist ei sobi terasharjadega töötamiseks, poleerimismasinana kasutamiseks ja abrasiivlöikamiseks.

Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.

- Ärge muutke seda elektrilist tööriista töötama viisil, mis pole tööriista tootja poolt spetsiaalselt kavandatud ja ette nähtud.

Selline ümberehitamine võib põhjustada kontrolli kaotuse ja tekitada tõsiseid kehavigastusi.

- Ärge kasutage vahetatavaid tööriistu, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või määranud.

See, et tarviku saab elektritööriista külge kinnitada, ei tähenda, et sellega saab ka ohutult töötada.

Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritööriista maksimaalsed pöörded. Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.

Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.

■ Lihvkettad, lihvtallad või muud tarvikud peavad teie elektritööriista lihvispindliga täpselt sobima.

Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.

Tarviku kinnituse möötmed peavad vastama elektritööriista kinnitusdetailide möötmetele.

Elektritööriista paigaldusriistvaraga mitte kokku sobivad tarvikud ei püsi tasakaalus, vibreerivad liigselt ja võivad põhjustada seadme üle kontrolli kaotamise.

- Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid või kulumisjäligi. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega.

Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest.

Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel vöib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

Tööde teostamisel, kus seade võib kokku puutuda peidetud elektri- juhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest.

Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal.
Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.
- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.
Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.
- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima.
Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.
■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid.
Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid.
- Ärge kasutage elektritööriista süttivate materjalide lähedal.
Sädemed võivad need materjalid põlema süüdata.
- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.
Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi. Eriohutusnõuded lihvimiseks
■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nendele lihvimisvahenditele ette nähtud kaitsekatteid.
Lihvimisvahendid, mis ei ole elektritööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.
■ Kaitsekate peab olema elektri-tööriistale kindlalt kinnitatud ja seadistatud nii, et see pakub maksimaalset kaitset, s.t nii, et seadme kasutaja poole jääb lihvimisvahendi köige väiksem avatud osa.
Kaitsekate peab kaitsma seadme kasutajat materjali küljest lahti tulevate osakeste ning selle eest, et seadme kasutaja ei puutuks kogemata vastu lihvimisvahendit.

■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud.

Näiteks: ärge kunagi lihvige teemantlihvtalla servaga. Teemantlihvtaldade puhul kasutatakse materjali eemaldamiseks lihvtalla alumist poolt. Surve avaldamine küljele vöib lihvimisvahendi ära löhkuda.

■ Kasutage teie poolt valitud tarviku jaoks alati öige suuruse ja kujuga tervet kinnitusäärikut.

Sobivad äärikud toestavad tarvikuid ja vähendavad nende purunemise ohtu.

- Ärge kasutage suuremate elektritööriistade ärakulunud tarvikuid.

Suuremate elektritööriistade tarvikud ei ole ette nähtud väiksemate elektritööriistadega suurematel pööretel töötamiseks ja võivad puruneda.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök.

Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi.

Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni-momentide üle võimalikult suur.

Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.

- Ärge kunagi pange kätt pöörleva tarviku lähedale.

Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.

■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.

- Ârge kasutage ketiga või hammastega saelehte.

Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.

Eriohutusnõuded liivapaberiga lihvimiseks

- Ärge kasutage liiga suuri lihvkettaid, vaid pidage kinni tootja poolt lihvketaste suuruse kohta antud juhistest.

Lihvkettad, mis ulatuvad üle lihvtalla serva, võivad põhjustada vigastusi, need võivad kinni kiiluda, puruneda või põhjustada tagasilöögi teket..

Konkreetsed ohutusabinöud freesimisel

■ Mitte töödelda pindasid, kus terasest sarrused on väljas. Tagasilöögioht!
■ Eriti ettevaatlik tuleb olla nurkade, servade ja ekstreemsete üleminekukohtade töötlemisel. Freespea või freeskettad võivad kahjustuda.
■ Elektritööriista kasutada vaid siis, kui freeskettad pöörlevad vabalt.
■ Kasutada ainult FLEXI originaal-freespäid ja -freeskettaid. Mitte kasutada adapterit või siirdeotsakut.

Ohutusalane lisateave

■ Kasutada ainult välitingimuste jaoks ettenähtud pikendusjuhet.
■ Ei soovitata kasutada pliivärvide lihvimiseks. Seda peaks tegema ainult vastav spetsialist.
■ Mitte töödelda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Tervist kahjustavate, süttivate või plahvatusohtlike tolmude käes töötamisel tuleb rakendada kaitseabinõusid. Kanda tolmumaski. Kasutada imemisseadet.

MATERIAALNE KAHJU!

Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

HOIATUS!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 62841 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta.

Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

Toode Remonditööde lihvimismasin
Tootetüüp RE 16-5 115
Võrgupinge V/Hz 220-240/50-60
Kaitseklass		☐ / II
Võimsustarve W 1.600
Väljundvõimsus W 900
Pöörete arv tühikäigul	p/min	1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Nimipöörded p/min 6.300
Tööriistakinnitus ∅ 12
Kaalvastavalt „FLEX procedure 01“ kg 3,1
Juhttalla kasutamisel:
Freespea ∅	mm	80
Freesimissügavus	mm	0...6
Kaitsekatte kasutamisel:
Ketta max läbimõõt	mm	115
A-korrigeeritud müratase vastavalt normile EN 62841 (vt „Müra- ja vibratsioon“):
Helirõhutase LpA	dB(A)	90
Helilvõimsustase LWA	dB(A)	98
Mõõtemääramatus K	db	3
Vibratsiooni koguväärtus vastavalt normile EN 62841 (vt „Müra- ja vibratsioon“):
Emissiooni väärtus ah...
Krohvipindade freesimisel	m/s2	2,5
Betoonpindade lihvimisel	m/s2	8,2
Lihvpaberiga lihvimisel	m/s2	2,5
Mõõtemääramatus K	m/s2	1,5

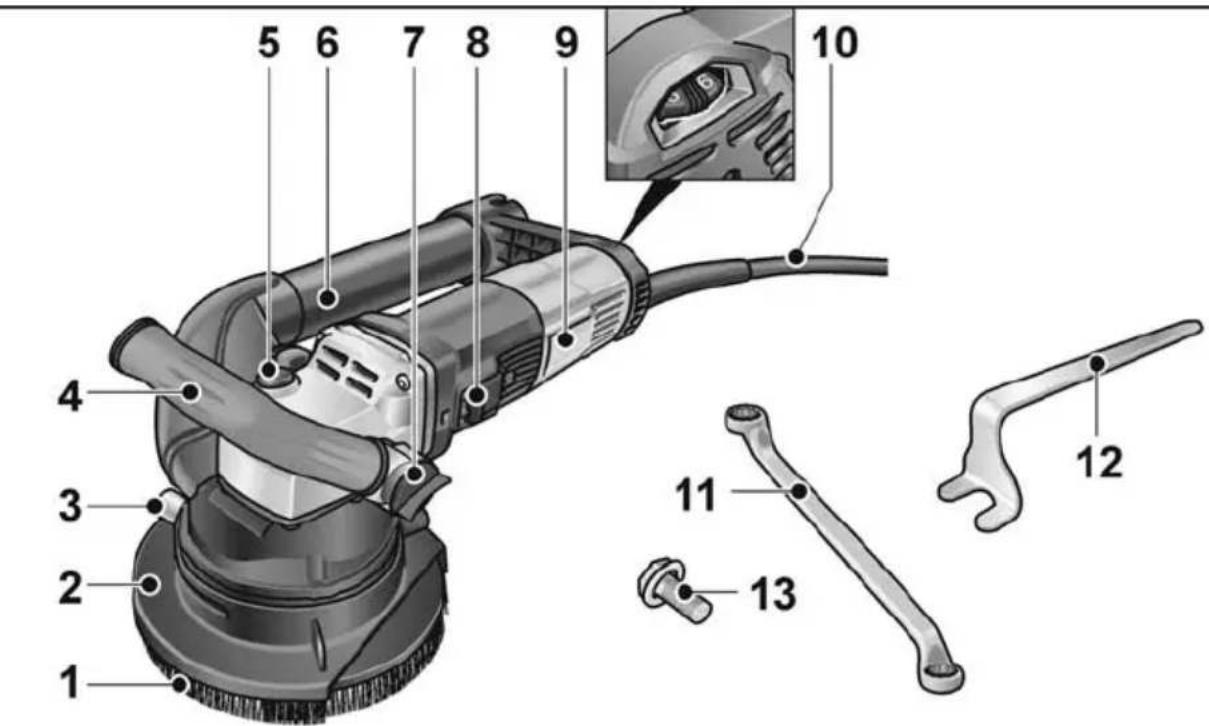

Ülevaade

Spindli lukustamiseks tööriista vahetamisel.

6 Ä r a t ö m b e

7 Sangkäepideme kinnitus
8 Lüliti

Sisse- ja väljalülitamiseks.

Pideva töörepiimi positsiooniga.

9 Tüübisilt

10 Vörgupistikuga 4,0 m ühenduskaabel

11 Silmusvõti
12 Hoidevõti
13 Kinnituskruvi
14 Freesketastega freespea Soovitatav kiirus: 3-4

15 ^t Teemant-lihvtaldrik

Soovitatav kiirus: 5-6

16 Takjakinnitusega tald, summutatud Soovitatav kiirus: 1-3
17 Juhttald

Kasutusjuhend

Enne kasutuselevõttu

Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas köik osad on olemas ning kas need ei ole saanud transpordi käigus kahjustada.

Töötamine kaitsekattega

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

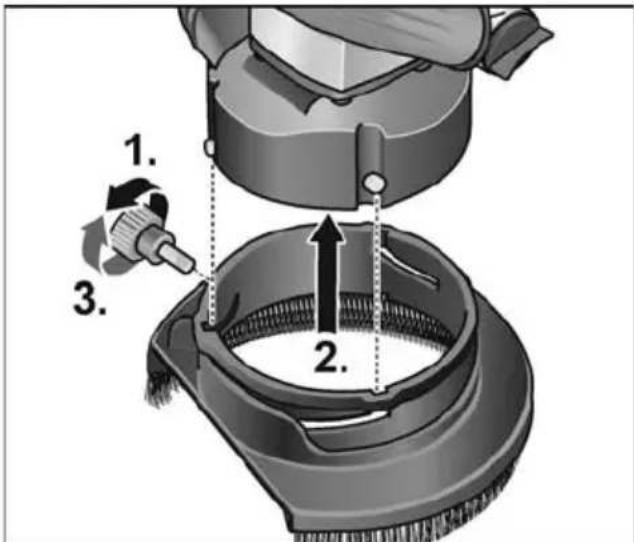

Kaitsekatte kinnitamine

1. 2. 3.

■ Keerata fikseerimiskruvi lahti ja võtta välja (1.).
■ Lükata kaitsekate üle korpuse tihvtide (2.).
■ Keerata fikseerimiskruvi sisse (3.).
■ Kaitsekatte mahamonteerimiseks toimida vastupidises järjekorras.

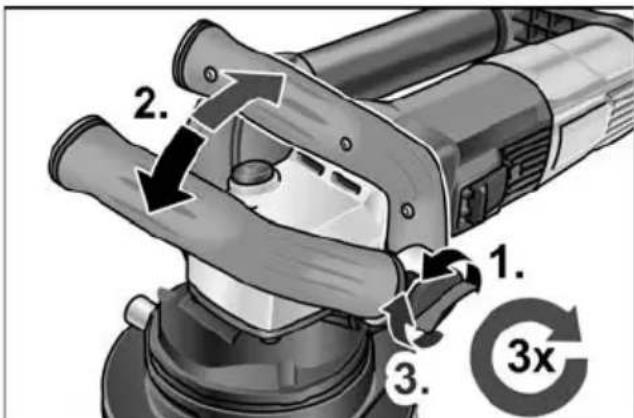

Sangkäepideme ümberpaigutamine

1. 2. 3. 3x

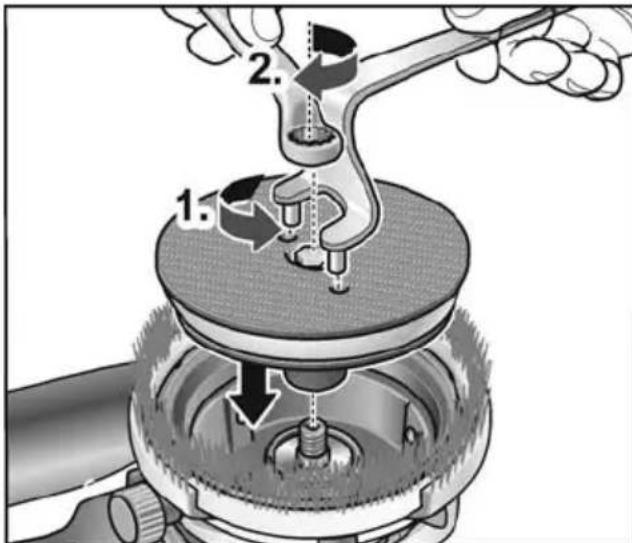

Takjakinnitusega talla kinnitamine

■ Asetage takjakinnitusega taldrik spindlile.
■ Keerake kinnituskruvi keermesse.
■ Hoidke takjakinnitusega taldrikut vastupäeva kinni (1.).
■ Pingutage kinnituskruvi silmusvõtmega päripäeva (2.).
■ Asetada lihvimistarvik takjakinnitusega talla keskele.

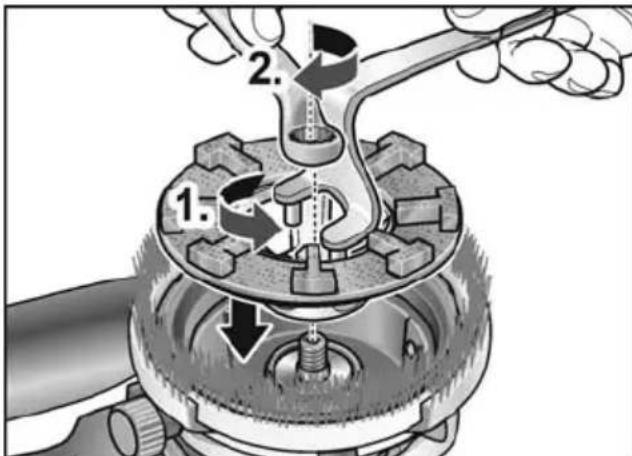

Teemant-tugiketta kinnitamine

■ Asetage teemantlihvtaldrik spindlile.
■ Keerake kinnituskruvi keermesse.
■ Hoidke teemantlihvtaldrikut hoidevõtmega vastupäeva kinni (1.).
■ Pingutage kinnituskruvi silmusvõtmega (vähemalt 25 Nm) päripäeva (2.).

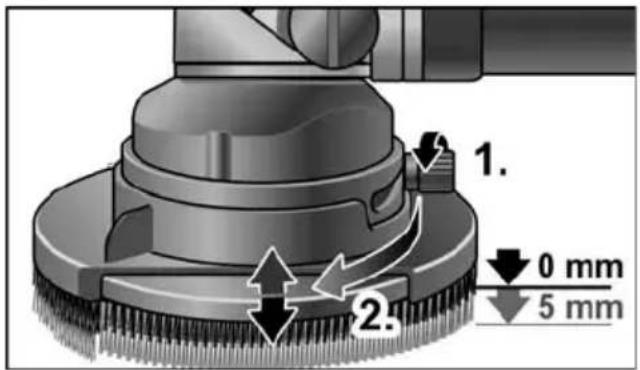

Kontrollida kaitsekatte asendit

Harjaga võru peab ulatuma ca 0–1 mm lihvtallast ettepoole. Teemantlihvtalla kulumist saab korrigeerida kaitsekatte kõrguse reguleerimisega.

1. 2. 0 mm 5 mm

■ Keerata fikseerimiskruvi vastupäeva lahti (1.).
■ Keerata kaitsekate soovitud körgusele (2.).
■ Keerata fikseerimiskruvi kinni.

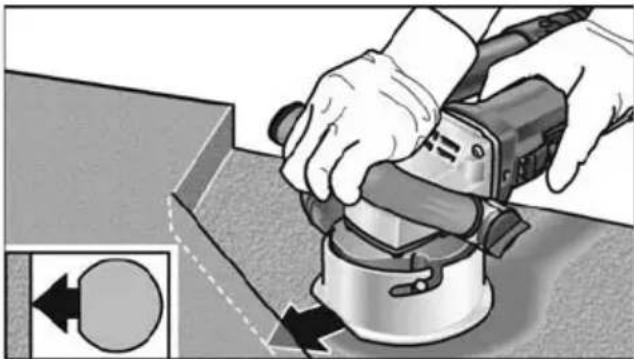

Töötamine juhttallaga

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

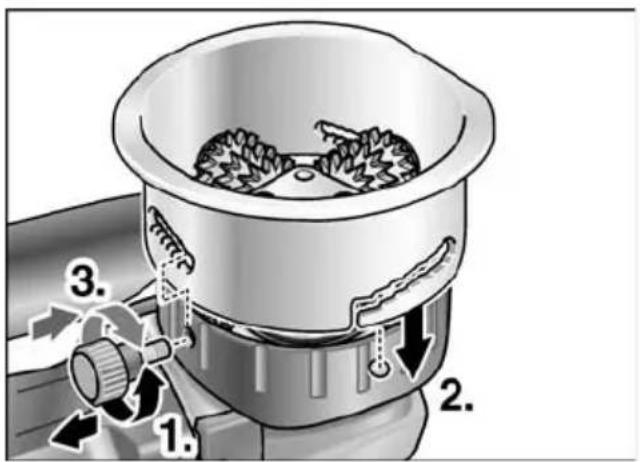

Juhttalla kinnitamine

■ Keerata fikseerimiskruvi lahti ja võtta välja (1.).
■ Lükata juhttald üle korpuse tihvtide (2.).
■ Keerata fikseerimiskruvi sisse (3.).
■ Juhttalla mahamonteerimiseks toimida vastupidises järjekorras.

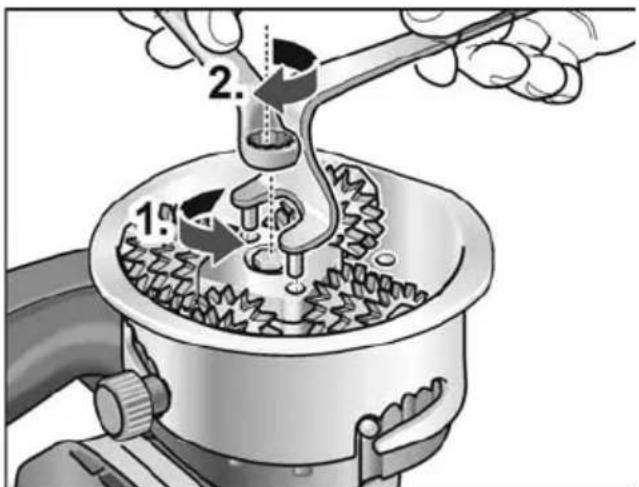

Freespea kinnitamine

■ Asetage freespea spindlile.
■ Keerake kinnituskruvi keermesse.
■ Hoidke freespead hoidevõtmega vastupäeva kinni (1.).
■ Pingutage kinnituskruvi silmusvõtmega (vähemalt 25 Nm) pääripäeva (2.).
■ Freespea mahamonteerimiseks toimida vastupidises järjekorras.

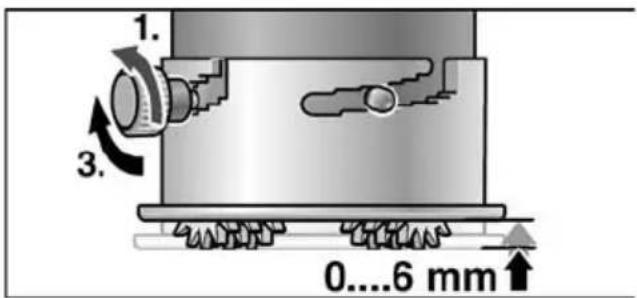

Freesimissügavuse seadistamine

Freesimissügavuse valimiseks on 6 astet vahemikus 0 kuni 6 mm.

■ Keerata fikseerimiskruvi vastupäeva lahti (1.).
■ Keerata kaitsekate soovitud kõrgusele.
■ Keerata fikseerimiskruvi kinni (3.).

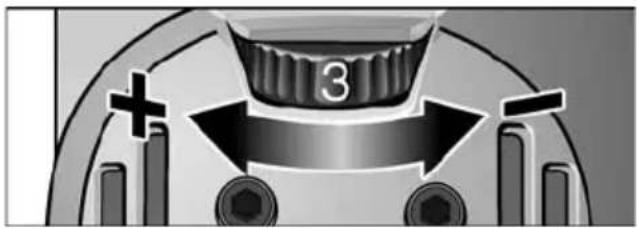

Pöörete eelvalik

Pöörete seadmiseks valida reguleerimisrattaga soovitud arvväärtus.

3

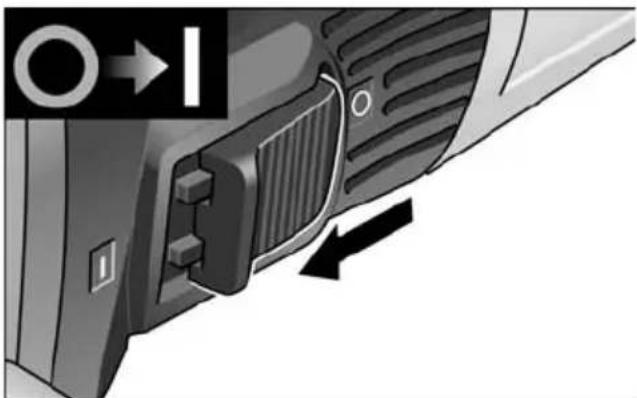

Elektritööriista sisse- ja väljalülitamine

Lukustuseta lühirežiim

■ lükata lüliti ette ja hoida kinni,
■ väljalülitamiseks lasta lüliti lahti.

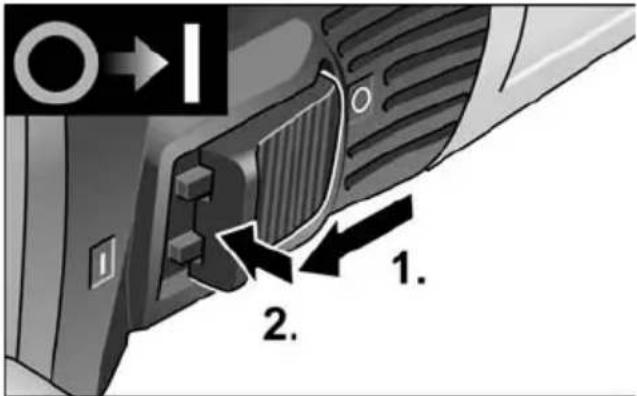

Lukustusega püsirežiim

i MÄRKUS

Pärast voolukatkestust ei käivitu sisselülitatud seade uuesti.

1. 2. 1.

Lükata lüliti ette ning lukustada vajutusega esiotsale.

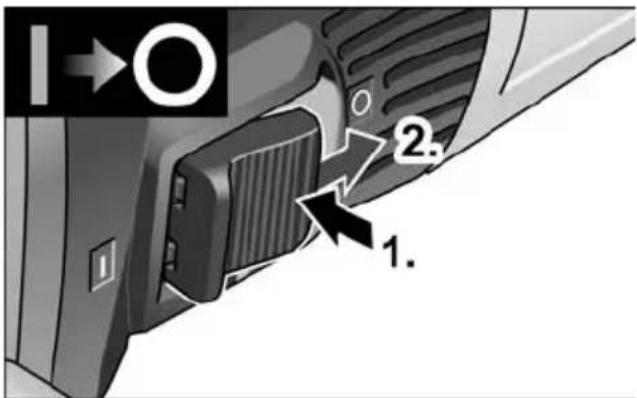

Lülitada seade välja:

1 2. 1.

■ Väljalülitamiseks vajutada lüliti tagaotsale.

i MÄRKUS

Lühiajalise ülekoormuse korral lülitub seade automaatselt välja. Edasi töötamiseks lülitage seadevälja ja uuesti sisse.

Ülekoormuse töttu ülekuumenemisel vähendab seade püsirežiimil töötades automaatselt pöörlemiskiirust, kuni seade on piisavalt jahtunud. Jahutusrežiimi lõpus lülitub seade automaatselt välja.

Edasi töötamiseks lülitage seade välja ja uuesti sisse.

Imemisseadme kasutamine

ETTEVAATUST!

Töötamiseks ühendada saneerimisfrees tolmuimemisega. Tolmuimemissüsteem peab olema ette nähtud kivitolmu imemiseks. Tervisele eriti kahjulike, kantserogeensete ja kuivade tolmude imemiseks tuleb kasutada spetsiaalset tolmuimemisseadet.

Häire korral tolmuimemisseadme töös tuleb töö kohe löpetada ning seade välja lülitada. Enne seadme uuesti kasutusele võtmist tuleb häire kõrvaldada.

i MÄRKUS

Lihvimismasina RE 16-5 115 kasutamisel tuleb ühendada M klassi tolmuimeja.

"click"

Ühendada imemisvoolik ühendusava külge.
Ühendada imemisvoolik imemisseadme külge. Pidage kinni imemisseadme kasutusjuhendist! Kontrollida kinnitust! Vajaduse korral kasutada sobivat adapterit.

i

MÄRKUS

Kui teie tolmuimeja jaoks peaks olema vaja spetsiaalset ühendustoru (s.t mingit muud kui 32 mm/36 mm standard-ühendustoru, mis kuulub elektritööriista tarnekomplekti), võtke vajaliku adapteri muretsemiseks ühendust oma tolmuimeja tarnijaga.

Elektritööriistaga töötamine

!

HOIATUS!

Pöörlev lihvtald ei tohi puutuda vastu teravaid esileulatuvaid esemeid.

Tagasilöögi tekkimise oht! Lihvtald võib kahjustuda. Kahjustunud või tugevalt kulunud lihvtald tuleb tingimata uue vastu välja vahetada.

!

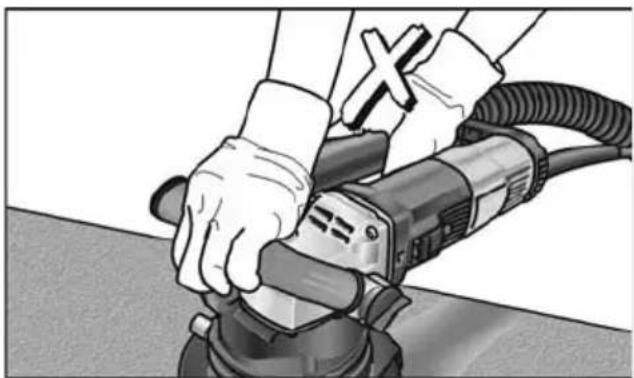

ETTEVAATUST!

Elektritööriistast hoida alati kinni kahe käega!

1. Kinnitada kaitsekate või juhttald.
2. Kinnitada tarvik.
3. Seadistada kaitsekatte või juhttalla kõrgus õigeks.
4. Ühendada imemisseade.
5. Ühendada vörgupistik pistikupessa.
6. Teostada proovikäivitus, et kontrollida, kas tarvik on korralikult kinnitatud. Lülitada elektritööriist sisse (mitte fikseerida) ja lasta ca 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes.
7. Seadistada vajalik pöörete arv.
8. Lülitada imemisseade sisse.
9. Elektritööriistast hoida alati kinni kahe käega.

Ühte kätt hoida alati elektritööriistal, et elektritööriista oleks võimalik hädaolukorras kohe välja lülitada.

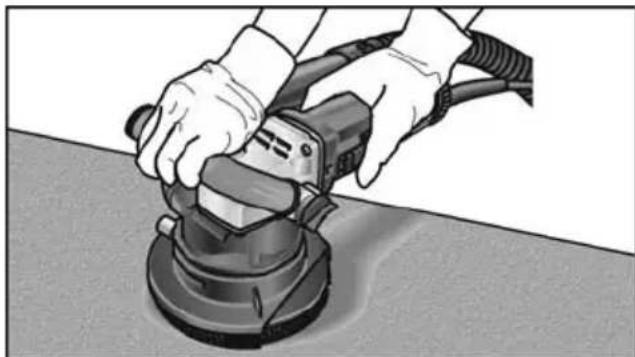

Kaitsekatte kasutamisel

■ Asetada lihvimismasin tööpinnale. Rõngashari peab olema tööpinnaga tasa.
Et tarvik puutuks vastu tööpinda, suurendada survet. Seejuures liigutada lihvimismasinat ringikujuliste, omavahel kattuvate liigutustega.
- Nurkade lihvimine - Lülitada seade välja ja oodata, kuni lihvija jääb seisma.

1. 2. 3.

Juhttalla kasutamisel

■ Asetada juhttald tervikuna töödeldavale pinnale.
■ Liigutada lihvimismasinat ringikujuliste, omavahel kattuvate liigutustega.
■ Nurkades lihvimiseks on juhttallal üks külg madalam.

Kontrollida regulaarselt, kas freeskettad telgedel pöörlevad. Ladestunud tolm koputada välja.

Pärast tööd

Kui töö on löpetatud, lülitada elektri-tööriist välja ja tömmata pistik pistikupesast välja.
■ Lülitada imemisseade välja.
■ Puhastada elektritööriist

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

MÄRKUS

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Puhastamine

HOIATUS!

Mitte kasutada vett ja vedelaid pesuvahendeid

■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.
Kaitsekatet või juhttalda puhastada kuiva suruõhuga. Tugevalt külgekeleepunud puru eemaldada pintsli või harjaga.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

MÄRKUS

Garantii ajal ei tohi neid kruvisid mootori korpusel lahti keerata. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

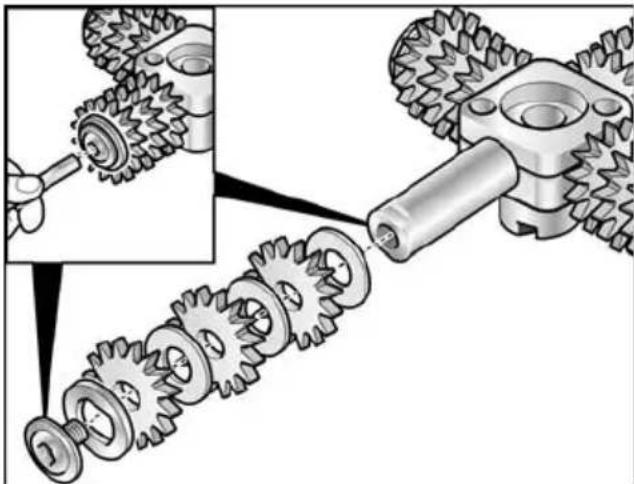

Freesketaste vahetamine freespeal

ETTEVAATUST!

Kasutada korraga alati ainult ühte tüüpi freeskettaid.

Freesketaste õigesti paigaldamist vt freesketastega kaasas olevast paigaldusjuhendist.

Varuosad ja tarvikud

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasääst-likku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

EÜ vastavusdeklaratsioon on toodud selle kasutusjuhendi lisas I.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.

Turinys
