INSTRUKCJA OBSŁUGI RE 16-5 115 Flex

pl Instrukcja oryginalna .....180

Zastosowane symbole ..... 180

Dla własnego bezpieczeństwa ..... 180

Poziom hałasu i drgań ..... 185

Dane techniczne....186

Opis urządzenia 187

Instrukcja obsługi ..... 188

Przegląd, konserwacja i pielęgnacja .. 192

Wskazówki dotyczące usuwania

opakowania i zużytego urządzenia . . . 193

Deklaracja zgodności C.€ . . . . . . . . 193

Wyłączenie z odpowiedzialności ..... 193

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio grożące niebezpieczeństwo.

Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji.

Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przeczytać dokładnie instrukcję obsługi i stosować podane w niej wskazówki, aby w ten sposób zmniejszyć ryzyko zranienia użytkownika!

Zastosować okulary ochronne!

Używać ochronników słuchu!

Należy zawsze pracować używając obu rąk!

Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 193)!

Oznaczenie CE

Oznaczenie UKCA

Dla własnego bezpieczeństwa

OSTRZEŻENIE!

Przed użyciem urządzenia dokładnie przeczytać i postępować według wskazówek podanych w:

– niniejszej instrukcji obsługi,

– Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315915),

– zasad i przepisów terenowych obowiązujących na miejscu odnośnie bezpieczeństwa pracy.

Niniejsze narzędzie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego.

Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia maszyny lub rzeczy.

Urządzenie stosować tylko

- zgodnie z przeznaczeniem,

– we właściwym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.

Usterki wpływające niekorzystnie na stan bezpieczeństwa należy natychmiast usunąć.

Zastosowanie zgodne z przeznaczeniem

Szlifierka do remontów RE 16-5 115 przeznaczona jest

– do profesjonalnego zastosowania w przemyśle i rzemiośle,
– do zdzierania nierówności pozostałych po szalunkach i szorstkowania powierzchni betonowych,
– do usuwania warstwy starej farby, tynków, resztek płytek ceramicznych i resztek kleju do wykładzin dywanowych z twardych powierzchni (twardy tynk, beton),
– do szlifowania na sucho i do gładzenia betonu, tynku, kamiennej posadzki, piaskowca, szamotu i asfaltu,
– do perforacji tapet na twardych podłożach,
– do zastosowania z narzędziami, które oferowane są przez firmę FLEX dla tego urządzenia i dopuszczone do liczby obrotów co najmniej 6.300 min ^-1 .

Zastosowanie tarcz tnących, tarcz zdzierających, wachlarzowych tarcz szlifierskich lub tarcz szczotkowych dla tego urządzenia jest niedozwolone.

Przy zastosowaniu szlifierki do remontów RE 16-5 115 należy obowiązkowo podłączyć odkurzacz przemysłowy klasy M.

Wskazówki bezpieczeństwa dla szlifierki do remontów

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia. Proszę przechować wskazówki bezpieczeństwa i pouczenia do dalszego użytku w przyszłości.

■ Niniejsze urządzenie elektryczne należy stosować z odpowiednim wyposażeniem jako frez do remontów, szlifierkę do remontów, szlifierkę i szlifierkę na papier ścierny. Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia.

Nieprzestrzeganie następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.

■ Niniejsze urządzenie elektryczne nie nadaje się do pracy ze szczotkami drucianymi, do polerowania, ani cięcia. Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia.
■ Nie wolno przerabiać elektronarzędzia w sposób, który nie został specjalnie przewidziany i określony przez producenta.

Takie przeróbki mogłyby doprowadzić do utraty kontroli i spowodować poważne urazy ciała.

■ Nie wolno stosować żadnego narzędzia roboczego, które nie jest przewidziane ani ustalone przez producenta specjalnie dla tego elektronarzędzia.

Sama możliwość zamocowania wyp. do el.nie gwarantuje jeszcze bezpiecznego zastosowania.

■ Dopuszczalna liczba obrotów zastosowanego narzędzia musi być co najmniej tak duża, jak najwyższa liczba obrotów podana na urządzeniu.

Wyposażenie, które obraca się z większą liczbą obrotów niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.

■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia.

Nieprawidłowo odmierzone narzędzia i końcówki zamienne mogą być niewystarczająco osłonięte i niedostatecznie kontrolowane.

■ Tarcze szlifierskie, talerze szlifierskie lub inne wyposażenie musi dokładnie pasować na wrzeciono ściernicy urządzenia elektrycznego.
Wymienne narzędzia i końcówki, które nie pasują dokładnie na wrzeciono ściernicy narzędzia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli.
■ Wymiary mocowania akcesoriów muszą pasować do wymiarów osprzętu montażowego elektronarzędzia.
Akcesoria, które nie pasują do elementów mocujących elektronarzędzia będą pracować niestabilnie i będą powodować nadmierne drgania, co może doprowadzić do utraty kontroli nad narzędziem.
Nie wolno stosować żadnych uszkodzonych narzędzi i końcówek. Przed każdym użyciem należy sprawdzić, czy narzędzia lub końcówki nie są wyszczerbione lub pęknięte, czy talerz szlifierski nie jest pęknięty, zużyty lub zdarty. Po ewentualnym upadku urządzenia elektrycznego lub narzędzi, należy sprawdzić czy urządzenie lub narzędzia nie uległy uszkodzeniu; używać tylko nieuszkodzonego/ych urządzenia/narzędzi. Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozostawić pracujące na najwyższej liczbie obrotów na czas jednej minuty.
Uszkodzone narzędzia łamią się najczęściej podczas takiej próby.
Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłaniającą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów.

Oczy należy chronić przed zranieniem wyrzuconymi ciałami obcymi, które powstają przy różnych zastosowaniach. Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy. W przypadku obciążenia hałasem, użytkownik narażony jest na utratę słuchu.

■ Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony.

Odlamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.

■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym urządzenie.

Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, a przez to doprowadzić do porażenia prądem elektrycznym.

■ Elektryczny przewód zasilający prowadzić zawsze z dala od obracających się narzędzi i końcówek.

W przypadku utraty kontroli nad urządzeniem może dojść do zerwania elektrycznego przewodu zasilającego lub zetknięcia z nim, a dłoń lub ręka użytkownika może zostać wciągnięta przez obracające się narzędzie lub końcówkę urządzenia.

■ Nie wolno odkładać narzędzia elektrycznego zanim narzędzie całkowicie się nie zatrzyma.

Obracające się narzędzie może zetknąć się z powierzchnią, na którą odłożono urządzenie i spowodować utratę kontroli użytkownika nad urządzeniem elektrycznym.

■ Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia.

Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może wkręcić się w ciało użytkownika.

■ Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić.

Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.

■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych.

Iskry mogą spowodować zapalenie się tych materiałów.

■ Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi.

Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym.

Szczególne wskazówki bezpieczeństwa przy pracach szlifierskich

■ Stosować tylko i wyłącznie ściernice, które dopuszczone są do pracy z tym urządzeniem elektrycznym i odpowiednie osłony ochronne, które przewidziane są do takich ściernic.

Ściernice, które nie są przewidziane dla tego urządzenia elektrycznego, nie mogą być dostatecznie osłonięte i dlatego są niebezpieczne.

Ostona ochronna musi być prawidłowo i bezpiecznie zamocowana do urządzenia i nastawiona w sposób zapewniający najwyższy stopień bezpieczeństwa – tzn. tak aby możliwe najmniejsza część ściernicy skierowana była otwarcie w stronę użytkownika.

Osłona ochronna powinna chronić użytkownika przed odłamkami i przypadkowym kontaktem ze ściernicą.

■ Ściernice wolno stosować tylko do zadań, dla których są one zalecane.

Na przykład: Nie wolno szlifować boczną powierzchnią diamentowego talerza

szlifierskiego. Diamentowe talerze szlifierskie przeznaczone są do zdejmowania materiału spodnią powierzchnią talerza szlifierskiego. Działanie bocznej siły na ściernicę może spowodować jej złamanie.

Należy stosować zawsze kołnierze mocujące odpowiedniej wielkości i kształtu do wybranego narzędzia.

Właściwe kołnierze podpierają narzędzie i zmniejszają niebezpieczeństwo jego złamania.

■ Nie wolno stosować zużytych narzędzi z większych urządzeń elektrycznych.

Narzędzia do większych urządzeń elektrycznych nie są wykonane dla wysokiej liczby obrotów, z jaką pracują mniejsze narzędzia elektryczne, i dlatego mogą się złamać

Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa

Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje odrzucenie niekontrolowanego urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia szlifierskiego.

Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, krawędź tarczy, która zagłębia się w materiale, może się zaczepić lub zablokować, co spowoduje wyłamanie tarczy lub uderzenie zwrotne urządzenia. Tarcza szlifierska porusza się wtedy w kierunku użytkownika albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejscu zablokowania. W takim przypadku tarcza szlifierska może się również złamać.

Uderzenie zwrotne jest następstwem nieprawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosując odpowiednie przedsięwzięcia zabezpieczające, które opisane są niżej.

■ Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego. Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwe największą kontrolę sił uderzenia zwrotnego lub momentów reakcji przy rozruchu urządzenia.

Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.

■ Nigdy nie zbliżać dłoni do obracających się narzędzi.

Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać.

Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego.

Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.

■ Proszę zachować szczególną ostrożność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu.

Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderzeniach. To z kolei jest przyczyną utraty kontroli lub uderzenia zwrotnego.

■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego.

Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli nad urządzeniem elektrycznym.

Szczególne wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym

■ Nie wolno stosować arkuszy papieru ściernego o zbyt dużych wymiarach, tylko należy przestrzegać wymiarów podanych przez producenta.

Arkusze papieru ściernego, które wystają poza talerz wsporczy mogą doprowadzić do zranienia, mogą się blokować, podrzeć lub spowodować uderzenie zwrotne.

Szczególne wskazówki bezpieczeństwa dotyczące frezowania:

■ Nie wolno obrabiać żadnych powierzchni z wystającymi elementami stalowego zbrojenia. Niebezpieczeństwo wystąpienia uderzenia zwrotnego!

Zachować szczególną ostrożność przy obróbce rogów, kantów i zróżnicowanych przejść. Możliwość uszkodzenia głowicy frezującej, względnie kółek frezujących.

■ Urządzenie elektryczne eksploatować tylko wtedy, jeżeli kółka frezujące mogą się swobodnie obracać.

■ Stosować tylko oryginalne głowice frezujące i kółka frezujące firmy FLEX. Nie wolno stosować żadnych adapterów ani złączek redukcyjnych.

Kolejne wskazówki bezpieczeństwa

■ Stosować tylko przedłużacze dopuszczone do użycia na wolnym powietrzu.
■ Nie zaleca się szlifowania farb i lakierów ołowiowych. Usuwanie farb ołowianych powinien prowadzić tylko wykwalifikowany specjalista.
Nie obrabiać żadnych materiałów, przy obróbce których wydziałają się substancje szkodliwe dla zdrowia (np. azbest). Zastosować odpowiednie środki zapobiegawcze i ochronne w przypadku gdy występuje możliwość powstania pyłów szkodliwych dla zdrowia, pyłów palnych lub wybuchowych. Stosować przeciwpyłową maskę ochronną. Stosować odkurzacze przemysłowe.

SZKODY RZECZOWE

Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.

Poziom hałasu i drgań

OSTRZEŻENIE!

Podane wartości pomiarowe odnoszą się do nowych urządzeń.

W codziennym użytkowaniu wartości poziomu hałasu i drgań zmieniają się.

WSKAZÓWKA

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 62841 i może być użyta do wzajemnego porównania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego.

Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości.

Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy.

W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.

Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja narzędzi elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) należy używać ochronników słuchu. (A) = na stanowisku pracy.

Dane techniczne

Produkt Szlifierka do remontów
Typ produktu RE 16-5 115
Napięcie sieciowe V/Hz 220-240/50-60
Klasa ochrony		☐ / II
Moc pobierana W 1.600
Moc oddawana W 900
Prędkość obrotowa biegu jałowego obr./min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Znamionowa prędkość obrotowa obr./min 6.300
Mocowanie narzędzia ∅ 12
Masa zgodnie z"FLEX procedure 01"	kg 3,1

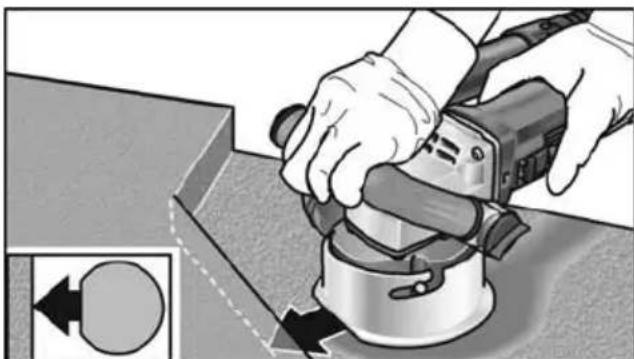

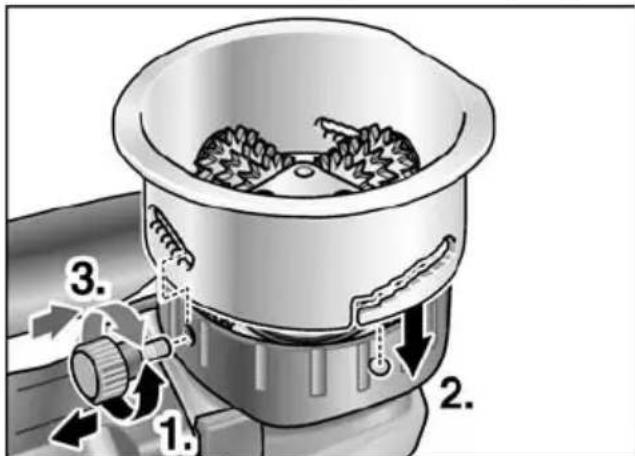

przy zastosowaniu stolika prowadzącego:
∅ głowicy frezującej	mm	80
Głębokość frezowania	mm	0...6

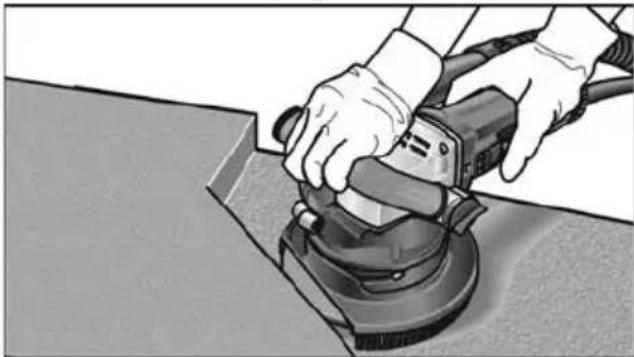

przy zastosowaniu osłony ochronnej:
maks. średnica tarczy	mm	115
Poziom hałasu klasy A zgodnie z normą EN 62841 (patrz „Poziom hałasu i drgań”):
Poziom ciśnienia akustycznego L_pA	dB(A)	90
Poziom mocy akustycznej L_WA	dB(A)	98
Niedokładność K	db	3
Drgania całkowite zgodnie z normą EN 62841 (patrz „Poziom hałasu i drgań”):
Wartość emisji a_h przy...
Frezowanie powierzchni otynkowanych	m/s^2	2,5
Szlifowanie powierzchni betonowych	m/s^2	8,2
Szlifowanie arkuszem ściernym	m/s^2	2,5
Niedokładność K	m/s^2	1,5

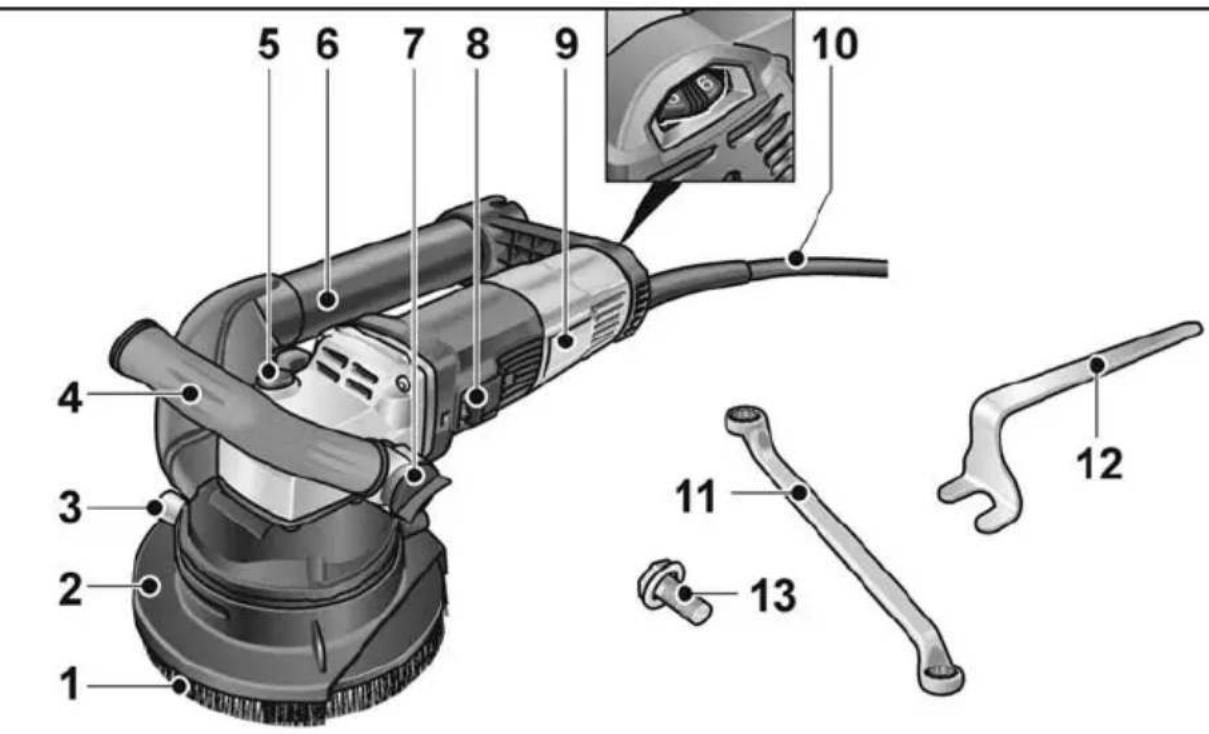

Opis urządzenia

1 2 3 4 5 6 7 8 9 10 11 12 13

1 Wieniec szczotkowy
2 Osłona ochronna z wieńcem szczotkowym i wychylnym segmentem brzegowym
3 Śruba ustalająca
4 Czołowy uchwyt prowadzący
5 Blokada wrzeciona

Do unieruchomienia wrzeciona przy zmianie narzędzia.

6 Rura ssąca
7 Mocowanie czołowego uchwytu prowadzącego

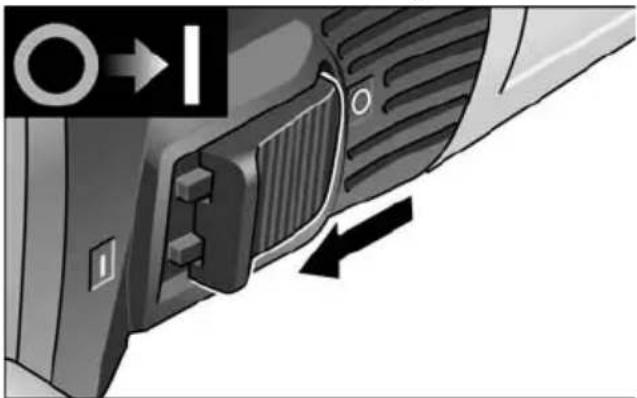

8 Przełącznik suwakowy

Do włączania i wyłączania. Z blokadą do pracy ciągłej.

9 Tabliczka znamionowa
10 Elektryczny przewód zasilający 4,0 m z wtyczką
11 Klucz oczkowy
12 Klucz widełkowy
13 Śruba mocująca

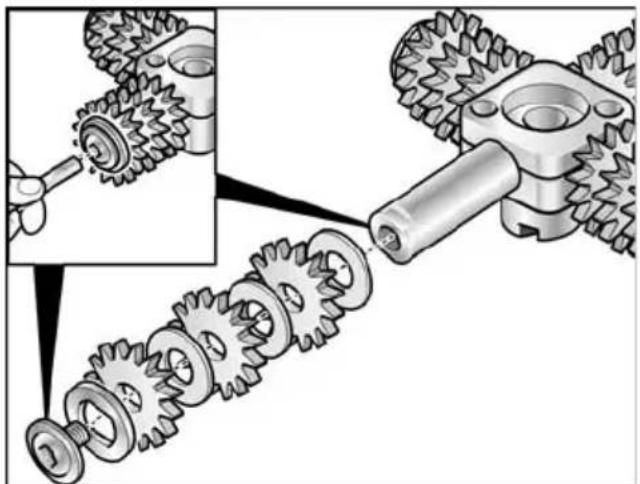

14 Głowica frezująca z kółkami frezującymi

Zalecana prędkość: 3-4

15 Ściernica diamentowa

Zalecana prędkość: 5-6

16 Talerz z rzepami, tłumiony

Zalecana prędkość: 1-3

17 Głowica perforacyjna

Instrukcja obsługi

Przed pierwszym uruchomieniem

Rozpakować urządzenie elektryczne wraz z wyposażeniem, sprawdzić czy dostawa jest kompletna, a urządzenie nie uległo uszkodzeniu podczas transportu.

Eksploatacja z osłoną ochronną

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.

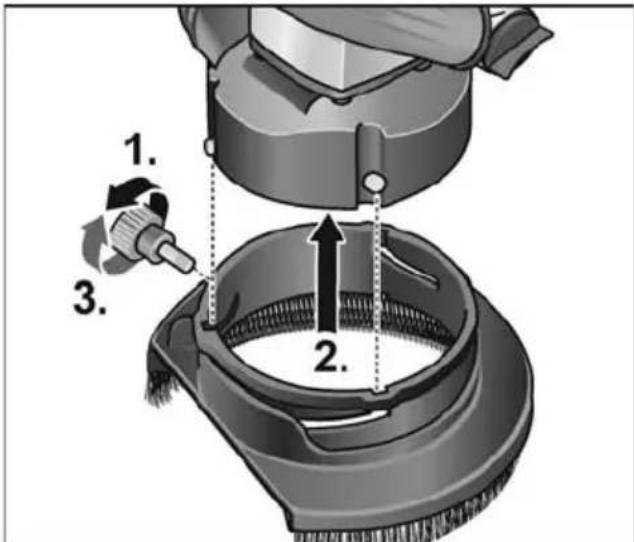

Mocowanie osłony ochronnej

1. 2. 3.

■ Poluzować śrubę ustalającą i wykręcić (1.).
■ Pokrywę ochronną nasunąć na trzpienie na obudowie (2.).
■ Wkręcić śrubę ustalającą (3.).
■ Ostone ochronną zdjąć wykonując poprzednio opisane czynności w odwrotnej kolejności.

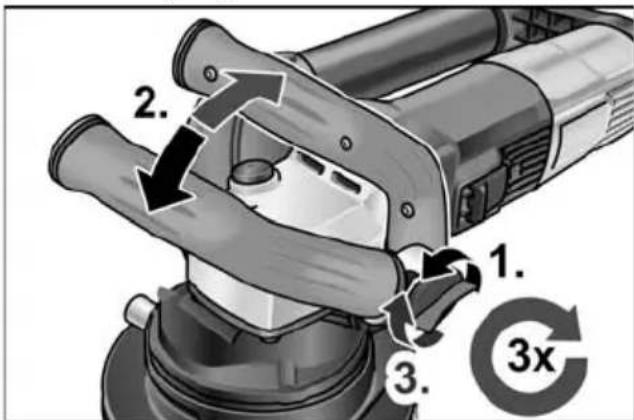

Regulacja czołowego uchwytu prowadzącego

1. 2. 3. 3x

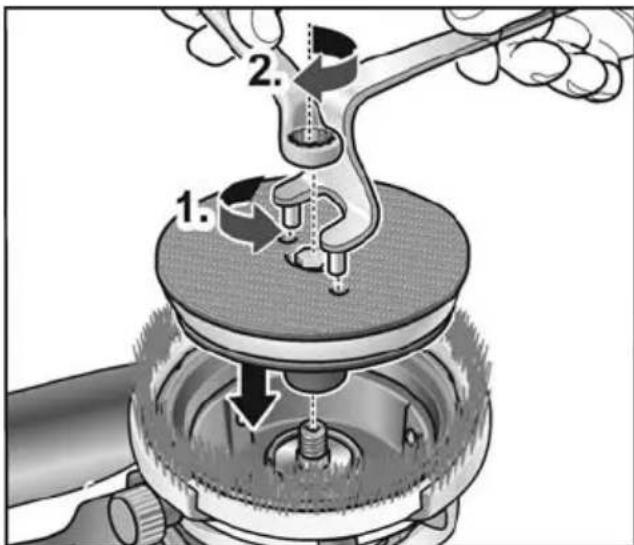

Mocowanie talerza wsporczego z rzepami

■ Założyć tarczę z mocowaniem na rzep na wrzeciono.
■ Wkręcić śrubę mocującą w gwint.
■ Kluczem widełkowym przytrzymać tarczę z mocowaniem na rzep przeciwnie do kierunku ruchu wskazówek zegara (1.).
■ Dokręcić śrubę mocującą kluczem oczkowym zgodnie z kierunkiem ruchu wskazówek zegara (2.).
■ Materiał szlifierski nałożyć współśrodkowo na talerz z rzepami.

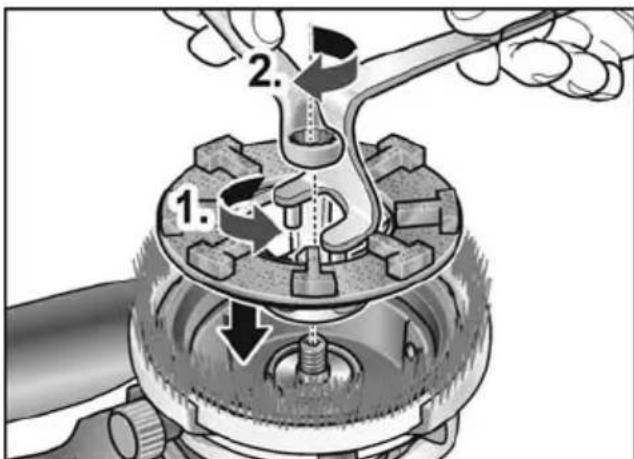

Mocowanie diamentowego talerza szlifierskiego

■ Założyć diamentową tarczę szlifierską na wrzeciono.
■ Wkręcić śrubę mocującą w gwint.
■ Kluczem widełkowym przytrzymać diamentową tarczę szlifierską przeciwnie do kierunku ruchu wskazówek zegara (1.).

■ Dokręcić śrubę mocującą kluczem oczkowym (min. 25 Nm) zgodnie z kierunkiem ruchu wskazówek zegara (2.).

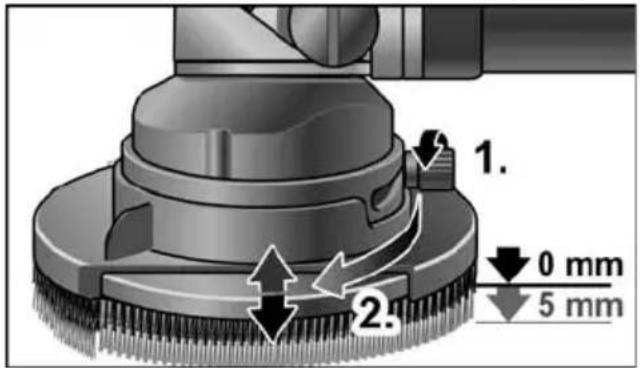

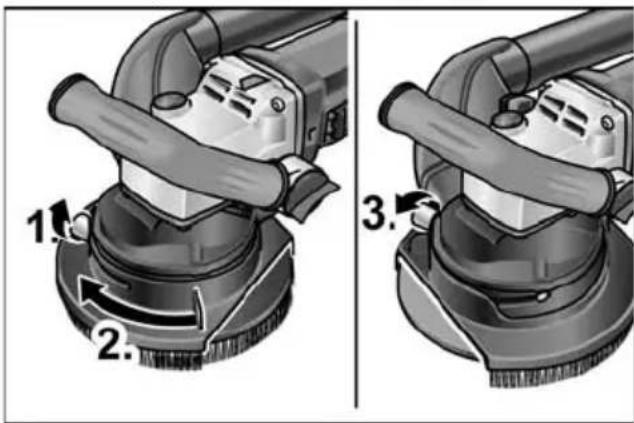

Sprawdzić ustawienie osłony ochronnej

Wieniec szczotkowy powinien wystawać ok. 0–1 mm poza talerzem szlifierskim. W celu wyrównania zużycia diamentowego talerza szlifierskiego można zmienić wysokość ustawienia osłony ochronnej.

1. 2. 0 mm 5 mm

■ Śrubę ustalającą poluzować w kierunku przeciwnym do ruchu wskazówek zegara (1.).
■ Osłone ochronną przesunąć poprzez obrót na żadana wysokość (2.).
■ Dokręcić śrubę ustalająca.

Eksploatacja ze stolikiem prowadzącym

OSTRZEŻENIE!

W przypadku przerwy w dopływie prądu urządzenie zatrzyma się i po przerwie nie włączy się ponownie.

Mocowanie stolika prowadzącego

■ Poluzować śrubę ustalającą i wykręcić (1.).

■ Stolik prowadzący nasunąć na trzpienie na obudowie (2.).
■ Wkręcić śrubę ustalającą (3.).
■ Stolik prowadzący zdjąć wykonując poprzednio opisane czynności w odwrotnej kolejności.

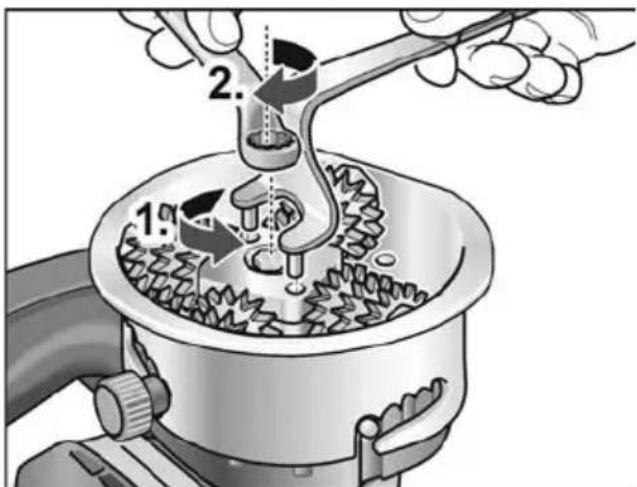

Mocowanie głowicy frezującej

■ Założyć głowicę frezową na wrzeciono.
■ Wkręcić śrubę mocującą w gwint.
■ Kluczem widełkowym przytrzymać głowicę frezową przeciwnie do kierunku ruchu wskazówek zegara (1.).
■ Dokręcić śrubę mocującą kluczem oczkowym (min. 25 Nm) zgodnie z kierunkiem ruchu wskazówek zegara (2.).
■ Głowicę frezującą zdjąć wykonując poprzednio opisane czynności w odwrotnej kolejności.

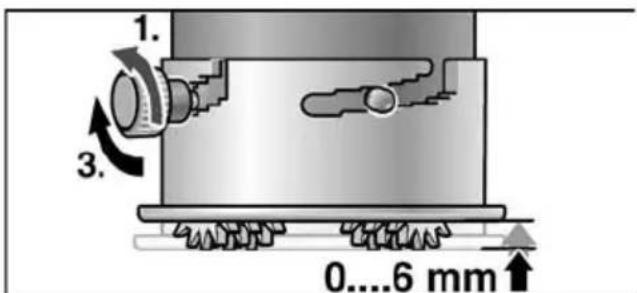

Nastawianie głębokości frezowania

Głębokość frezowania można nastawić w zakresie od 0 do 6 mm w 6-ciu stopniach.

■ Śrubę ustalającą poluzować w kierunku przeciwnym do ruchu wskazówek zegara (1.).
■ Osłone ochronną przesunąć poprzez obrót na żadana wysokość.
■ Dokręcić śrubę ustalającą (3.).

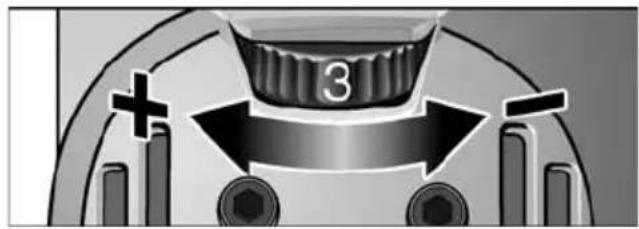

Nastawianie liczby obrotów

W celu nastawienia roboczej liczby obrotów przkręcić kółko nastawnika na odpowiednią wartość.

Włączanie i wyłączanie urządzenia

Praca chwilowa bez blokady

■ Suwak przełącznika przesunąć do przodu i przytrzymać.

■ W celu wyłączenia zwolnić suwak przełącznika.

Praca ciągła z blokadą

OSTROŻNIE!

Po przerwie w dopływie prądu włączone urządzenie zaczyna natychmiast pracować.

1. 2. 1.

■ Suwak przełącznika przesunąć do przodu i zablokować poprzez naciśnięcie na przednią część suwaka.

Wyłączyć urządzenie:

1 2. 1.

■ W celu wyłączenia zwolnić blokadę poprzez naciśnięcie na tylnę część suwaka przełącznika.

WSKAZÓWKA

W przypadku krótkotrwałego przeciążenia urządzenie wyłącza się automatycznie. Aby kontynuować pracę, należy wyłączyć i ponownie włączyć urządzenie.

W przypadku przegrzania spowodowanego przeciążeniem podczas pracy ciągłej, urządzenie automatycznie zmniejsza prędkość do momentu dostatecznego ostygnięcia urządzenia. Po ostygnięciu urządzenie wyłącza się automatycznie.

Aby kontynuować pracę, należy wyłączyć i ponownie włączyć urządzenie.

Zastosowanie odkurzacza przemysłowego

OSTROŻNIE!

Szlifierka do remontów musi być podłączona podczas pracy do odkurzacza przemysłowego. Odkurzacz przemysłowy musi być dopuszczony do zasysania pyłu kamiennego i cementowego.

Do zasysania szczególnie szkodliwych dla zdrowia, rakotwórczych, suchych pyłów należy zastosować specjalny odkurzacz przemysłowy dopuszczony do takiego zastosowania.

W przypadku awarii odkurzacza przemysłowego należy natychmiast przerwać pracę i wyłączyć urządzenie. Przed ponownym przystąpieniem do pracy usunąć awarię.

WSKAZÓWKA

Przy zastosowaniu szlifierki do remontów RE 16-5 115 należy obowiązkowo podłączyć odkurzacz przemysłowy klasy M.

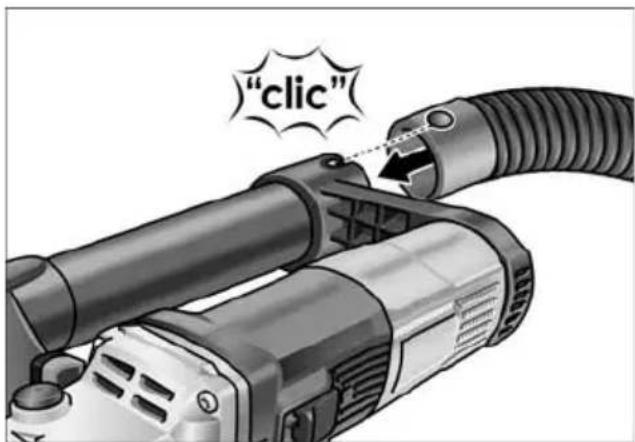

"click"

■ Wąż odsysający zamocować na króćcu przyłączeniowym.
Wąż odsysający przyłączyć do odkurzacza przemysłowego. Przestrzegać przepisów i wskazówek podanych w instrukcji obsługi odkurzacza przemysłowego! Sprawdzić prawidłowość zamocowania! W razie potrzeby zastosować odpowiedni adapter.

WSKAZÓWKA

Jeżeli do odkurzacza potrzebny jest specjalny króciec przyłączeniowy (tzn. inny aniżeli standardowy króciec przyłączeniowy 32 mm/36 mm, który należy do zakresu dostawy urządzenia elektrycznego), proszę zwrócić się do dostawcy odkurzacza w celu uzyskania odpowiedniego adaptera.

Praca narzędziem elektrycznym

OSTRZEŻENIE!

Obracający się talerz szlifierski nie może zetknąć się z ostrymi, wystającymi częściami. Niebezpieczeństwo uderzenia zwrotnego! Uszkodzenie talerza szlifierskiego. W przypadku uszkodzenia lub znacznego zużycia talerza szlifierskiego należy go koniecznie wymienić.

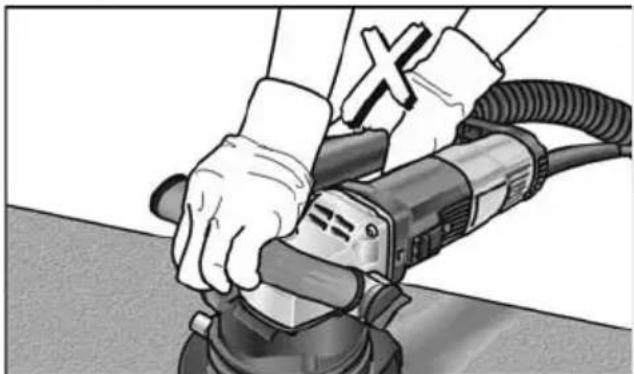

OSTROŻNIE!

Urządzenie elektryczne należy zawsze trzymać obiema rękoma!

1. Zamocować osłone ochronną lub stolik prowadzący.
2. Zamocować narzędzie.
3. Osłone ochronną, względnie stolik prowadzący nastawić na odpowiedniej wysokości.
4. Przyłączyć odkurzacz przemysłowy.

5. Wtyczkę włożyć do gniazdka sieciowego.

6. Przeprowadzić bieg próbny celem sprawdzenia prawidłowości zamocowania narzędzia.
   Włączyć urządzenie elektryczne (bez zatrzasku) i pozostawić pracujące ok. 30 sekund. Sprawdzić, czy urządzenie jest wyważone i nie występują drgania.

7. Nastawić odpowiednią liczbę obrotów.
8. Włączyć odkurzacz przemysłowy.

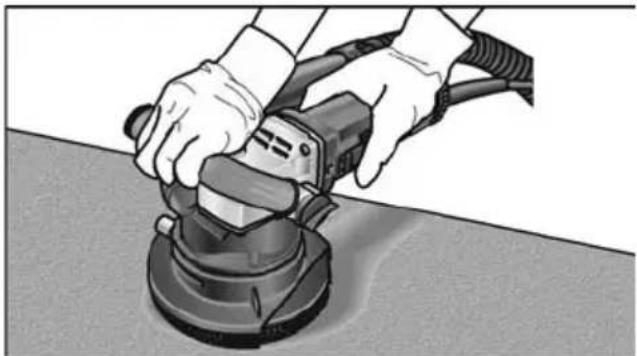

9. Urządzenie elektryczne należy zawsze trzymać obiema rękoma.

Jedną rękę trzymać zawsze na urządzeniu elektrycznym, aby w nagłym przypadku wystąpienia niebezpieczeństwa możliwe było natychmiastowe wyłączenie urządzenia.

Przy zastosowaniu osłony ochronnej przestrzegać następujących zasad:

■ Szlifierkę do remontów przyłożyć do powierzchni przeznaczonej do obróbki Wieniec szczotkowy musi dokładnie przylegać do obrabianej powierzchni.
Zwiększyć nacisk, aby narzędzie szlifierskie zetknęło się z powierzchnią przeznaczoną do obróbki. Szlifierkę do remontów prowadzić przy tym wahadłowo nakładającymi się ruchami.

■ Przy szlifowaniu w kątach:

– Wyłączyć urządzenie i zaczekać, aż narzędzie szlifierskie całkowicie się zatrzyma.

1. 2. 3.

– Poluzować śrubę zaciskową (1.).
– Wychylny segment brzegowy wychylić na prawo (2.).
– Dokręcić śrubę zaciskową (3.)
– Ponownie włączyć urządzenie.

Przy zastosowaniu stolika prowadzącego

■ Stolik prowadzący przyłożyć całą płaszczyzną do powierzchni przeznaczonej do obróbki.
■ Szlifierkę do remontów prowadzić wahadłowo nakładającymi się ruchami.
■ Szlifowanie w rogach ułatwia specjalnie do tego celu spłaszczony brzeg stolika prowadzącego.

Sprawdzać regularnie, czy kółka frezujące obracają się na osiach. W razie potrzeby zgromadzone pyły usunąć poprzez wystukiwanie.

Po zakończeniu pracy:

■ Po zakończeniu pracy wyłączyć urządzenie elektryczne i wyjąć wtyczkę z gniazdka sieciowego.
■ Wyłączyć odkurzacz.
■ Wyczyścić urządzenie elektryczne i narzędzia.

Przegląd, konserwacja i pielęgnacja

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.

i WSKAZÓWKA

Zużyte szczotki węglowe wymienić na nowe, oryginalne szczotki dopuszczone przez producenta urządzenia. W przypadku zastosowania obcych fabrykatów wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.

Czyszczenie

OSTRZEŻENIE!

Nie wolno stosować wody ani żadnych płynnych środków czyszczących.

■ Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem.

Ostone ochronną, względnie stolik prowadzący wyczyścić suchym sprężonym powietrzem. Przyklejone, stwardniałe zanieczyszczenia usunąć pędzlem lub szczotką.

Naprawy

Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

WSKAZÓWKA

Śrub znajdujących się na korpusie urządzenia nie wolno odkręcać w okresie ważności gwarancji. W przypadku nieprzestrzegania tego zalecenia wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.

Wymiana kółek frezujących na głowicy frezującej

OSTROŻNIE!

Stosować zawsze kółka frezujące tego samego typu.

Prawidłowy sposób montażu kółek frezujących podany jest w instrukcji montażu, która dołączona jest do kółek frezujących.

Części zamienne i wyposażenie dodatkowe

Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

OSTRZEŻENIE!

Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.

Tylko dla krajów EU Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/EU o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego istnieje obowiązek zbierania narzędzi elektrycznych celem odzyskania surowców wtórnych i utylizacji.

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.

Deklaracja zgodności C€

Deklaracja zgodności WE znajduje się w załączniku I niniejszej instrukcji obsługi.

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom
