GEBRUIKSAANWIJZING RE 16-5 115 Flex

nl Originele gebruiksaanwijzing 85

Gebruikte symbolen 85
Voor uw veiligheid 85
Geluid en trillingen 90
Technische gegevens 91
In één oogopslag ..... 92
Gebruiksaanwijzing 93
Onderhoud en verzorging 97
Afvoeren van verpakking en machine .. 98
C€-Conformiteit 98
Uitsluiting van aansprakelijkheid ..... 98

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de bedieningshandleiding om het letselrisico te verminderen!

Draag een oogbescherming.

Draag een gehoorbescherming!

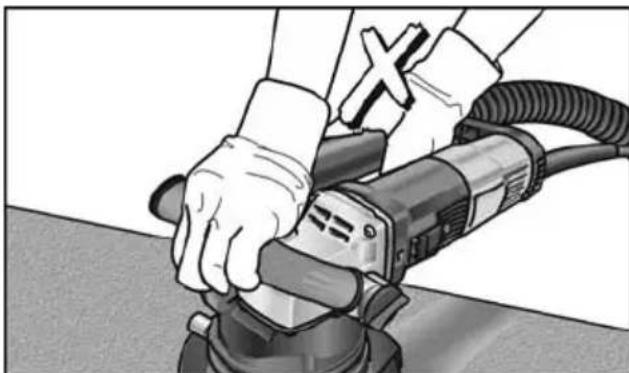

Altijd met beide handen werken!

Afvoeren van het oude apparaat (zie pagina 98)!

CE-markering

UKCA-markering

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

- deze gebruiksaanwijzing,

– de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315915),

– de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

- volgens de bestemming,

- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De renovatieschuurmachine RE 16-5 115 is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor het wegfrezen van bekistingsnaden en het opruwen van betonoppervlakken,
• voor het verwijderen van verlagen, sierpleister, resten van tegel- en tapijtlijm van harde ondergronden (hard pleisterwerk en beton),
  – voor het droog schuren en gladmaken van beton, stucwerk, vloeren, zandsteen, chamotte en asfalt,
• voor het perforeren van behang op harde ondergronden,
• voor toepassing met inzetgereedschappen die door FLEX voor deze machine worden aangeboden en die zijn goedgekeurd voor een toerental van minstens 6300 o.p.m.

Het gebruik van doorslijp-, afbraam-, lamellenschijven of draadborstels is niet toegestaan.

Bij gebruik van de renovatieschuurmachine RE 16-5 115 moet een stofzuiger van klasse M worden aangesloten.

Veiligheidsvoorschriften voor renovatieschuurmachines

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Dit elektrische gereedschap is met het daarvoor geschikte toebehoren te gebruiken als saneringsfrees, renovatieschuurmachine, schuur-machine en schuur-machine voor gebruik met schuurpapier. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht.

Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.

■ Dit elektrische gereedschap is niet geschikt voor werkzaamheden met draadborstels en niet geschikt voor polijst- en doorslijpwerkzaamheden.

Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.

■ Pas dit elektrisch gereedschap niet aan om het op een manier te gebruiken waarvoor het niet specifiek is ontworpen en gespecificeerd door de fabrikant van het gereedschap.

Een dergelijke aanpassing kan leiden tot controleverlies en ernstig persoonlijk letsel.

■ Gebruik geen gereedschap dat door de fabrikant niet specifiek voor dit elektrische gereedschap is voorzien en bepaald.

Het feit dat u de accessoires aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

■ Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toegestaan, kan onherstelbaar beschadigd worden en wegvliegen.

■ De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap.

Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.

■ Schuurschijven, steunschijven en ander toebehoren moeten nauwkeurig op de uitgaande as van het elektrische gereedschap passen.

Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.

■ De afmetingen van de bevestiging van het accessoire moeten overeenstemmen met de afmetingen van de bevestiging van het elektrisch gereedschap.

Accessoires die niet op het bevestigingsmateriaal van het elektrisch gereedschap passen, lopen niet uitgebalanceerd, trillen buitensporig en kunnen een verlies van controle veroorzaken.

- Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen op afsplinteringen en scheuren, steunschijven op scheuren, slijtage en ernstige gebruikssporen. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven

Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt.

Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. ledereen die de werkom-geving betreedt, moet persoonlijke beschermende uitrusting dragen.

Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken.

Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen.

Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.

■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

■ Laat het elektrische gereedschap niet lopen terwijl u het draagt.

Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap.

De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.

■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen.

Vonken kunnen deze materialen ontsteken.

■ Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn.

Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Bijzondere veiligheidsvoorschriften voor schuurwerkzaamheden

■ Gebruik uitsluitend het voor het elektrische gereedschap toegestane schuurtoebehoren en de voor dit schuurtoebehoren voorziene beschermkap.

Schuurtoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig.

■ De beschermkap moet stevig op het elektrische gereedschap zijn aangebracht en zodanig zijn ingesteld dat een maximum aan veiligheid wordt bereikt. Dat wil zeggen dat het kleinst mogelijke deel van het schuurgereedschap open naar de bediener wijst.

De beschermkap moet de bediener beschermen tegen brokstukken en toevallig contact met het schuurgereedschap.

■ Schuurtoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden.

Bijvoorbeeld: schuur nooit met het zijvlak van een diamantschuurschijf.

Diamantschuurschijven zijn bestemd voor materiaalafname met de onderzijde van de schuurschijf. Een zijwaartse krachtinwerking op dit schuurtoebehoren kan het toebehoren breken.

■ Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor het door u gekozen inzetgereedschap.

Geschikte flenzen steunen de inzetgereedschappen en verminderen zo het gevaar van een breuk.

■ Gebruik geen versleten inzetgereedschappen van grotere elektrische gereedschappen.

Inzetgereedschappen voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz.

Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen.

De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen.
Het inzetgereedschap kan bij de terugslag over uw hand bewegen.

■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen.

De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz.

Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemmen.

Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.

■ Gebruik geen kettingblad of getand zaagblad.

Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere veiligheidsvoorschriften voor schuurwerkzaamheden met schuurpapier

■ Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen.

Schuurbladen die over de rand van de steunschijf uitsteken, kunnen verwondingen veroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere veiligheidsvoorschriften voor freeswerkzaamheden

■ Geen oppervlakken met blootliggende staalwapeningen bewerken.
Terugslaggevaar!

- Bijzonder voorzichtig bij de bewerking van hoeken, randen en extreme overgangen.

Schade aan de freeskop of de freeswielen mogelijk.

■ Elektrisch gereedschap alleen in gebruik nemen als de freeswielen vrij kunnen draaien.

■ Gebruik alleen originele FLEX-freeskoppen en -freeswielen. Gebruik geen adapter of reduceerstukken.

Overige veiligheidsvoorschriften

■ Gebruik alleen een verlengkabel die voor gebruik buitenshuis is goedgekeurd.
■ Het afschuren van loodverf wordt afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren.
■ Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen. Tref veiligheidsmaatregelen wanneer er stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag stofmasker! Gebruik een afzuiginstallatie.

GEVAAR VOOR MATERIËLE SCHADE!

De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

WAARSCHUWING!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Product Renovatieschuurmachine
Producttype RE 16-5 115
Netspanning V/Hz 220-240/50-60
Isolatieklasse		☐ / II
Opgenomen vermogen W 1.600
Afgegeven vermogen W 900

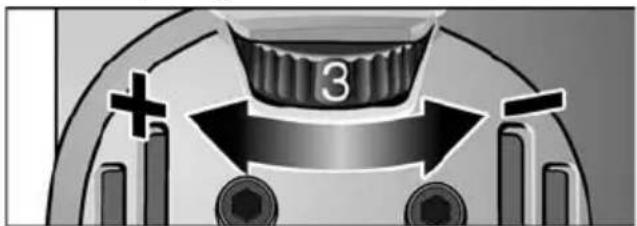

Onbelast toerental o.p.m.		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Nominaal toerental o.p.m. 6.300
Gereedschapopname ∅ 12
Gewicht volgens"FLEX procedure 01"	kg 3,1
Bij gebruik van de geleidingstafel:
Freeskop-∅	mm	80

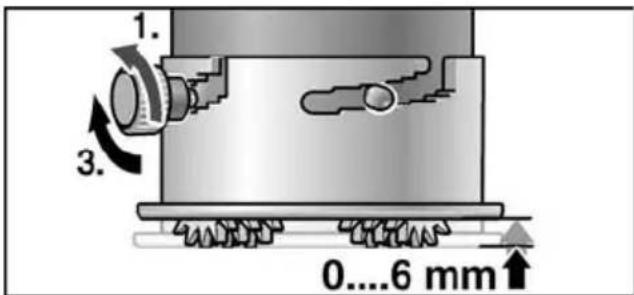

Freesdiepte	mm	0...6
Bij gebruik van de beschermkap
Max. schijfdiameter	mm	115
A-gewogen geluidsdrukniveau conform EN 62841 (zie 'Geluid en trillingen'):
Geluidsdrukniveau L_pA	dB(A)	90
Geluidsvermogenniveau L_WA	dB(A)	98
Onzekerheid K	db	3
Totale trillingswaarde conform EN 62841 (zie 'Geluid en trillingen'):
Emissiewaarde a_h bij ...
Frezen van pleisterwerk	m/s^2	2,5
Schuren van betonoppervlakken	m/s^2	8,2
Schuren met schuurblad	m/s^2	2,5
Onzekerheid K	m/s^2	1,5

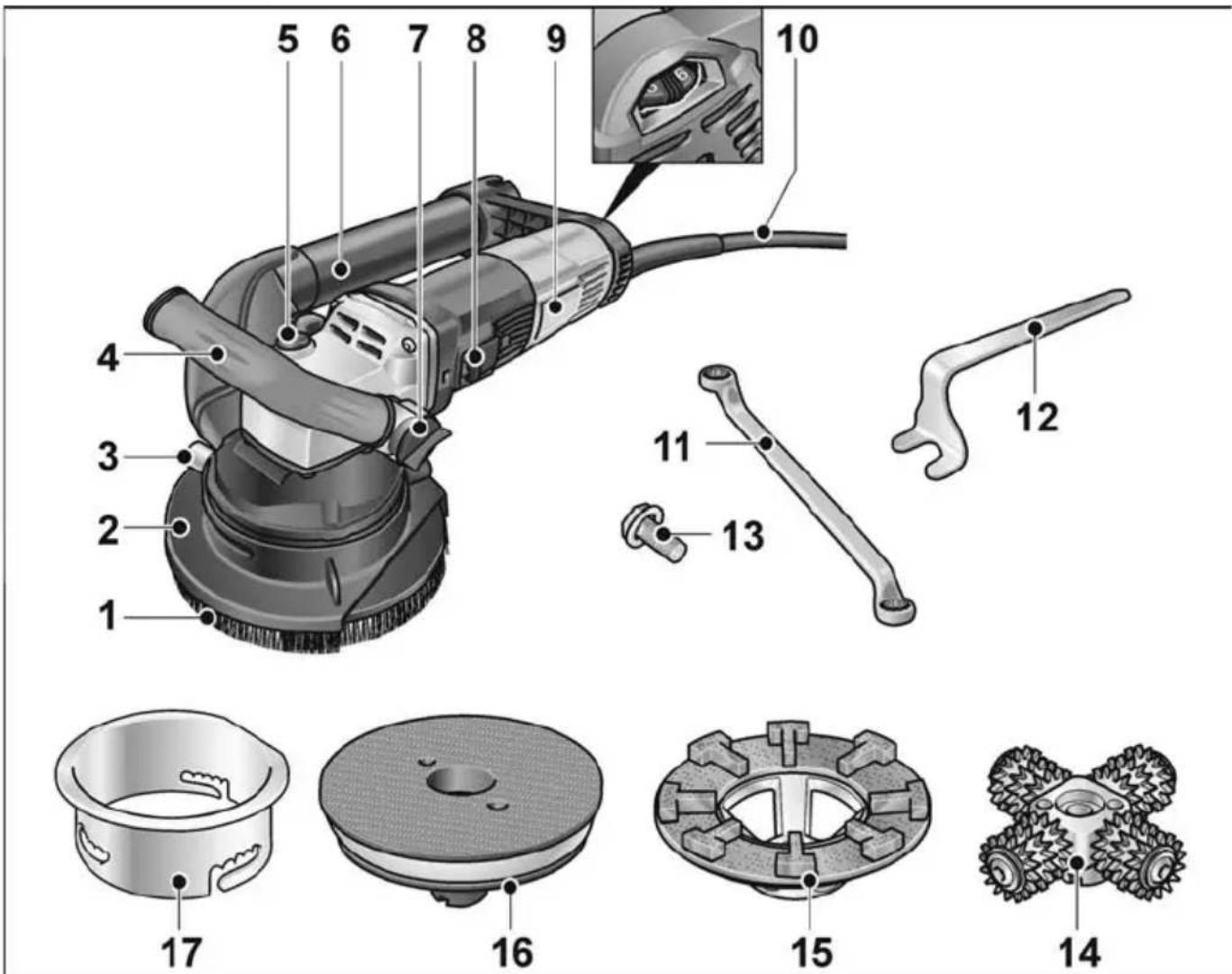

In één oogopslag

1 Borstelkrans
2 Beschermkap met borstelkrans en zwenkbaar randsegment
3 Vastzetschroef
4 Beugelhandgreep
5 Blokkering van de uitgaande as

Voor het vastzetten van de uitgaande as bij het wisselen van inzetgereedschap.

6 Afzuigbuis
7 Bevestiging beugelhandgreep

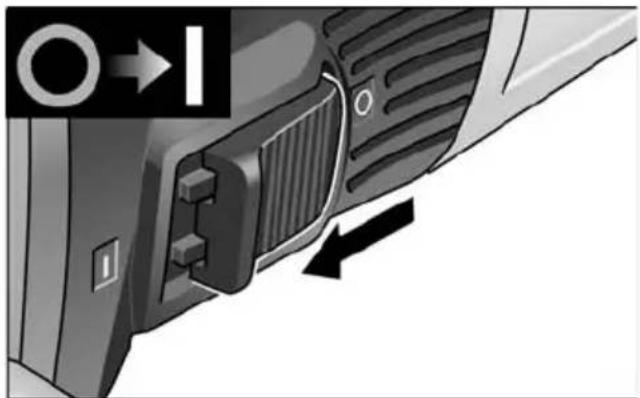

8 Schakelaar

Voor in- en uitschakelen.

Met vergrendelingsstand voor continu gebruik.

9 Typeplaatje
10 Aansluitkabel 4,0 m met netstekker
11 Ringsleutel
12 Tegenhoudsleutel
13 Bevestigingsschroef

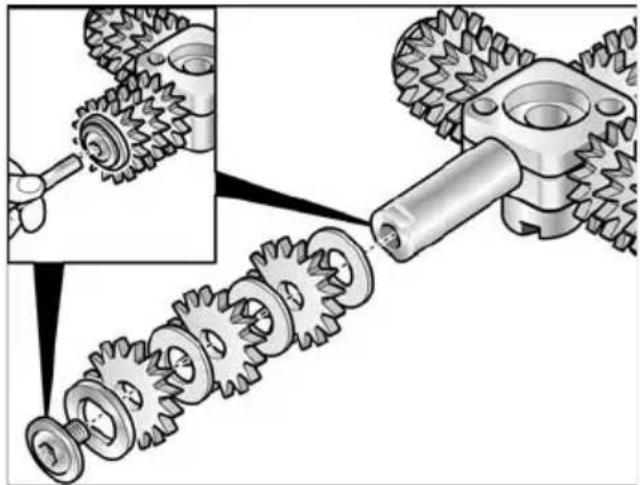

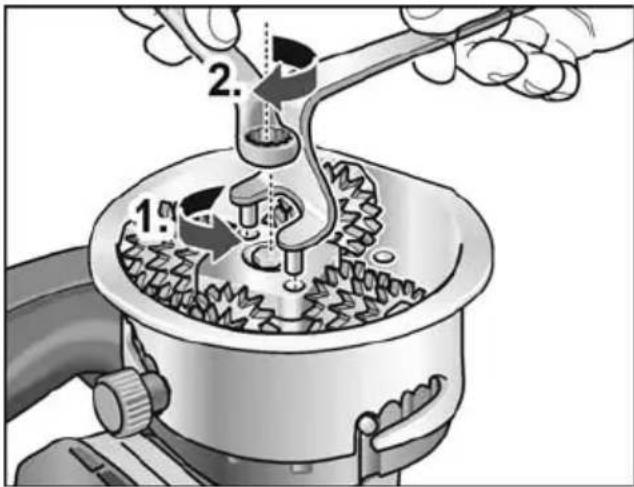

14 Freeskop met freeswielen

Aanbevolen snelheid: 3-4

15 Diamantschuurschijf

Aanbevolen snelheid: 5-6

16 Steunschijf met klithechting, met demping

Aanbevolen snelheid: 1-3

17 Geleidingstafel

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

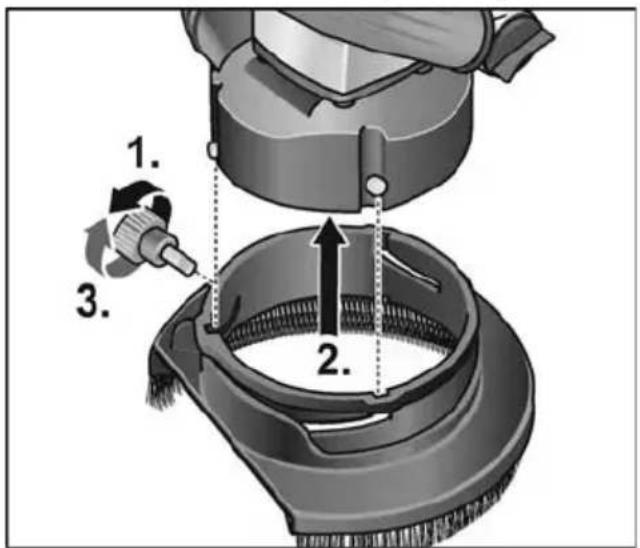

Gebruik met beschermkap

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

■ Vastzetschroef losdraaien en helemaal naar buiten draaien (1.).
■ Beschermkap over de pennen van het huis duwen (2.).
■ Vastzetschroef naar binnen draaien (3.).
■ Beschermkap in omgekeerde volgorde verwijderen.

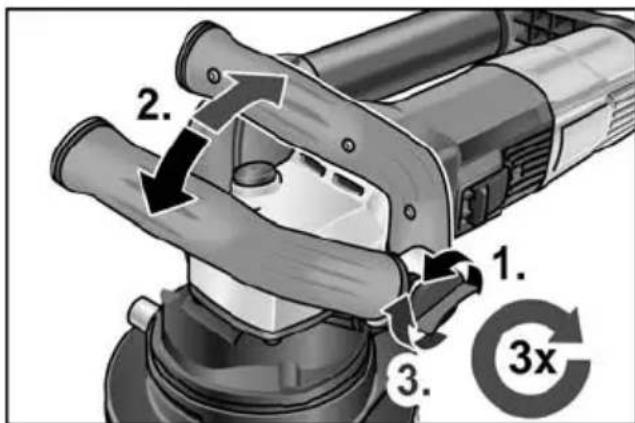

Beugelhandgreep verstellen

1. 2. 3. 3x

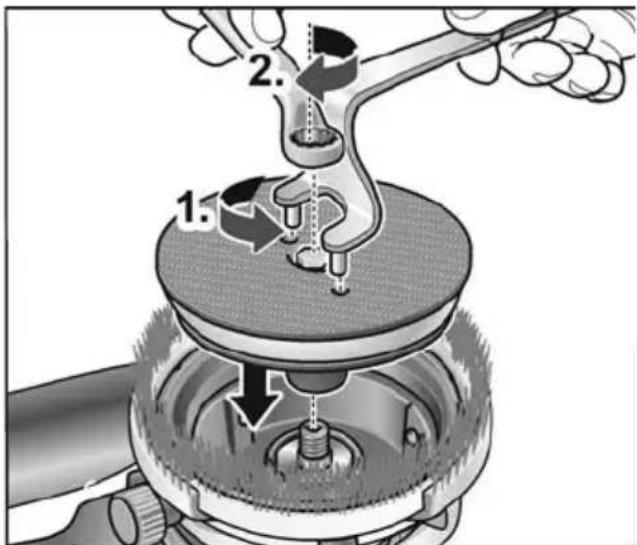

Steunschijf met klithechting bevestigen

■ Plaats de klittenbandschijf op de as.
■ Draai de bevestigingsschroef in de schroefdraad.
■ Houd de klittenbandschijf linksom vast met de tegenhoudsleutel (1.).
Draai de bevestigingsschroef rechtsom vast met de ringsleutel (2.).
■ Schuurmiddel gecentreerd op de steunschijf met klithechting leggen.

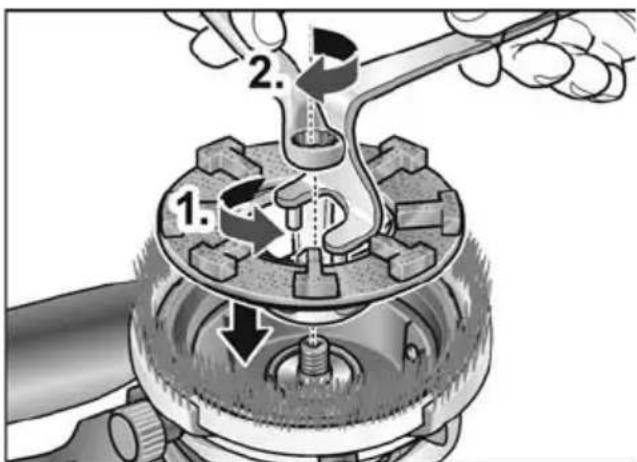

Diamantschuurschijf bevestigen

■ Plaats de diamantslijpschijf op de as.
■ Draai de bevestigingsschroef in de schroefdraad.
■ Houd de diamantslijpschijf linksom vast met de tegenhoudsleutel (1.).
■ Draai de bevestigingsschroef rechtsom (met min. 25 Nm) vast met de ringsleutel (2.).

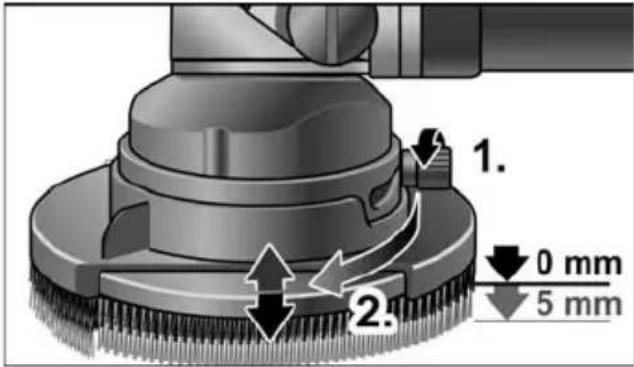

Stand van de beschermkap controleren

De borstelkrans moet ca. 0–1 mm over de rand van de schuurschijf uitsteken. Ter compensatie van de slijtage van de diamantschuurschijf kan de beschermkap in hoogte worden versteld.

1. 2. 0 mm 5 mm

■ Vastzetschroef tegen de wijzers van de klok in losdraaien (1.).
■ Beschermkap door draaien op de gewenste hoogte instellen (2.).
■ Vastzetschroef vastdraaien.

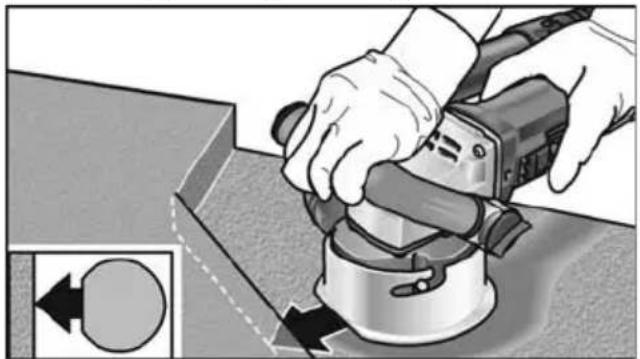

Gebruik met geleidingstafel

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

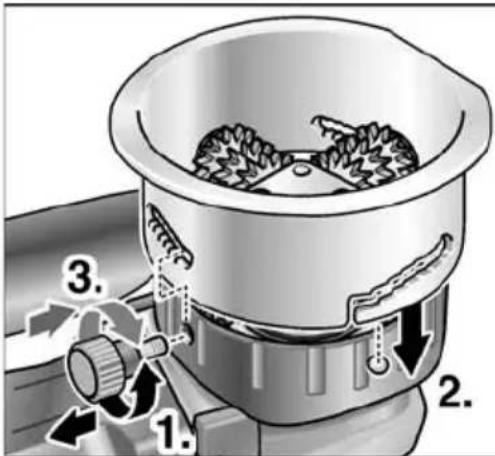

Geleidingstafel bevestigen

■ Vastzetschroef losdraaien en helemaal naar buiten draaien (1.).
■ Vastzetschroef losdraaien en helemaal naar buiten draaien (1.).
■ Geleidingstafel over de pennen van het huis duwen (2.).
■ Vastzetschroef naar binnen draaien (3.).

■ Geleidingstafel in omgekeerde volgorde verwijderen.

Freeskop bevestigen

■ Plaats de freeskop op de as.
■ Draai de bevestigingsschroef in de schroefdraad.
■ Houd de freeskop linksom vast met de tegenhoudsleutel (1.).
■ Draai de bevestigingsschroef rechtsom (met min. 25 Nm) vast met de ringsleutel (2.).
■ Freeskop in omgekeerde volgorde verwijderen.

Freesdiepte instellen

De freesdiepte is in zes standen instelbaar van 0 tot 6 mm.

■ Vastzetschroef tegen de wijzers van de klok in losdraaien (1.).
■ Beschermkap door draaien op de gewenste hoogte instellen.
■ Vastzetschroef vastdraaien (3.).

Vooraf instelbaar toerental

Als u het werktoerental wilt instellen, zet u het stelwiel op de gewenste waarde.

Elektrisch gereedschap in- en uitschakelen

Gebruik voor korte duur zonder vergrendeling

■ Duw de schakelaar naar voren en houd deze vast.
■ Als u de machine wilt uitschakelen, laat u de schakelaar los.

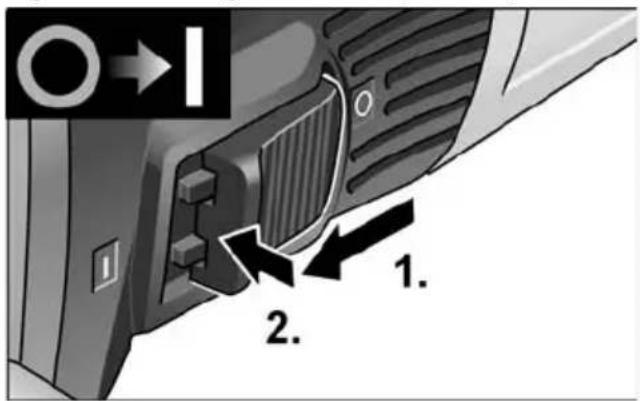

Continu gebruik met vergrendeling

i LET OP

Nadat de stroom is uitgevallen, start het ingeschakelde gereedschap niet opnieuw.

1. 2. 1.

■ Duw de schakelaar naar voren en vergrendel vervolgens de schakelaar door deze vooraan in te drukken.

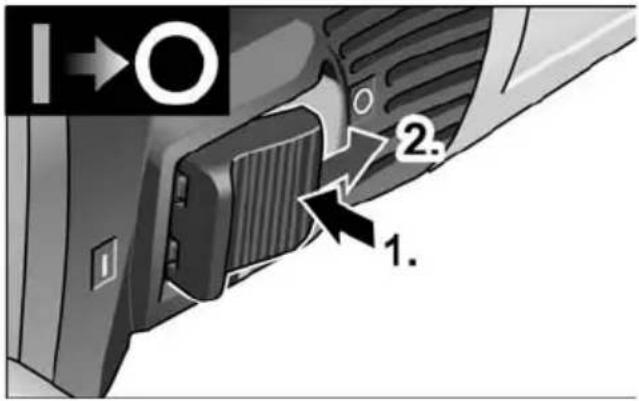

Apparaat uitschakelen:

1 2. 1.

■ Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

i LET OP

Bij kortstondige overbelasting schakelt het apparaat automatisch uit. Om weer verder te werken apparaat uit- en weer inschakelen. Bij oververhitting door overbelasting bij continu gebruik vermindert het apparaat automatisch het toerental totdat het apparaat voldoende is afgekoeld. Aan het einde van de koelmodus schakelt het apparaat automatisch uit.

Om weer verder te werken apparaat uit- en weer inschakelen.

Gebruik van een afzuiginstallatie

VOORZICHTIG!

De saneringsfrees moet tijdens het gebruik worden aangesloten op een stofafzuiging. De afzuiginstallatie moet zijn goedgekeurd voor het zuigen van steenstof. Gebruik voor het afzuigen van bijzonder gevaarlijk, kankerverwerkend, droog stof een daarvoor goedgekeurde speciale zuiger. Breek de werkzaamheden bij elke storing van de afzuiginstallatie onmiddellijk af. Verhelp de storing voordat u het gereedschap opnieuw in gebruik neemt.

i LET OP

Bij gebruik van de renovatieschuurmachine RE 16-5 115 moet een stofzuiger van klasse M worden aangesloten.

"clic"

■ Afzuigslang aan aansluitstuk bevestigen.
■ Sluit de afzuigslang op de afzuiginstallatie aan. Neem de gebruiksaanwijzing van de afzuiginstallatie in acht. Controleer de bevestiging! Gebruik indien nodig een passende adapter.

i LET OP

Mocht er voor uw stofzuiger een speciaal aansluitstuk nodig zijn (naast het standaard-aansluitstuk van 32 mm/36 mm dat met het elektrische gereedschap wordt meegeleverd) dient u voor een geschikte adapter contact op te nemen met de leverancier van uw stofzuiger.

Werkzaamheden met het elektrische gereedschap

WAARSCHUWING!

De ronddraaiende schuurschijf mag niet met scherpe uitstekende voorwerpen in aanraking komen. Gevaar voor terugslag! Beschadiging van de steunschijf.

Bij beschadigingen of ernstige slijtage van de schuurschijf moet deze beslist worden vervangen.

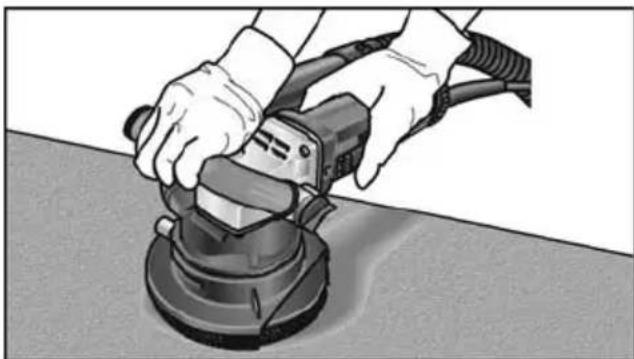

VOORZICHTIG!

Het elektrische gereedschap altijd met beide handen vasthouden!

1. Beschermkap of geleidingstafel bevestigen.
2. Inzetgereedschap bevestigen.
3. Beschermkap of geleidingstafel op de gewenste hoogte instellen.
4. Sluit de afzuiginstallatie aan.

5. Steek de stekker in het stopcontact.

6. Proefdraaien ter controle van de correcte bevestiging van het gereedschap. Schakel het elektrische gereedschap in (zonder vastklikken) en laat het ca. 30 seconden lopen. Controleer de machine op onbalans en trillingen.

7. Stel het benodigde toerental in.

8. Schakel de afzuiginstallatie in.
9. Het elektrische gereedschap altijd met beide handen vasthouden.

Eén hand altijd aan het elektrische gereedschap om in een noodgeval het elektrische gereedschap onmiddellijk te kunnen uitschakelen.

1. Schakel het apparaat in.

Bij gebruik van de beschermkap

■ De renovatieschuurmachine op het werkoppervlak plaatsen.
De borstelkrans moet op het werkoppervlak aansluiten.
■ De druk verhogen om het schuurgereedschap met het werkoppervlak in aanraking te brengen. Daarbij de renovatieschuur-machine met overlappende bewegingen draaien.
■ Voor het schuren in hoeken: - Schakel de machine uit en wacht tot het schuurgereedschap stilstaat.

1. 2. 3.

– Klemschroef losdraaien (1.).
– Zwenkbaar randsegment naar rechts zwenken (2.).
– Klemschroef vastdraaien (3.)
– Schakel de machine weer in.

Bij gebruik van de geleidingstafel

■ Geleidingstafel met het volledige oppervlak op het te bewerken oppervlak plaatsen.
■ Renovatieschuurmachine met overlappende bewegingen zwenken.
■ Voor het schuren in hoeken is een zijde van de geleidingstafel afgeschuind.

i LET OP Controleer regelmatig of de freeswielen op hun assen draaien. Verwijder vastzittend stof indien nodig door uitkloppen.

Na de werkzaamheden:

■ Na de werkzaamheden het elektrische gereedschap uitschakelen en de stekker uit het stopcontact trekken.
■ Afzuiginstallatie uitschakelen.
■ Elektrisch gereedschap reinigen.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

i LET OP

Gebruik uitsluitend originele vervanging- sonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Reiniging

WAARSCHUWING!

Gebruik geen water of vloeibare reinigingsmiddelen.

■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
Beschermkap resp. geleidingstafel met droge perslucht reinigen. Vastzittend vuil met kwast of borstel verwijderen.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

i LET OP

Draai de schroeven van het motorhuis tijdens de garantieperiode niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Vervangen van de freeswielen op de freeskop

VOORZICHTIG!

Gebruik altijd freeswielen van hetzelfde type.

Aanwijzingen voor de juiste montage van de freeswielen vindt u in het bij de freeswielen meegeleverd montagevoorschrift.

Vervangingsonderdelen en toebehoren

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

De EU-conformiteitsverklaring is als bijlage I opgenomen in deze gebruiksaanwijzing.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Purtați ochelari de protectie!

Fixarea capacului de protectie

1. 2. 3.

Izmantojot vadierīci
