| Merk | Flex |
| Model | L 26-6 230 |
| Producttype | Haakse slijper (slijpmachine) |
| Maximale diameter slijpgereedschap | 230 mm |
| Dikte slijpgereedschap | 1 - 10 mm |
| Opnameboring | 22,23 mm |
| Spindeldraad | M14 |
| Onbelast toerental | 6 500 t/min |
| Opgenomen vermogen | 2 600 W |
| Afgegeven vermogen | 1 800 W |
| Gewicht (zonder snoer) | 6,35 kg |
| Beschermingsklasse | II (dubbele isolatie) |
| Voedingsspanning | 230 V ~ |
| Kabellengte | 4,0 m |
| Geluidsdrukniveau (EN 60745) | 93 dB(A) |
| Geluidsvermogen (EN 60745) | 104 dB(A) |
| Trillingsemissiewaarde (schuren) | 6,4 m/s² (K=1,5 m/s²) |
| Trillingsemissiewaarde (doorslijpen) | 6,4 m/s² (K=1,5 m/s²) |
| Handgreep | SoftVib-handgreep (3 posities) |
| Veiligheidsvoorziening | Snelsluitende beschermkap, anti-startvergrendeling |
| Onderhoud en reiniging | Regelmatige reiniging van ventilatie-openingen; vervangbare koolborstels |
| Reserveonderdelen en repareerbaarheid | Exploded views op flex-tools.com; reparaties door erkende service |
Veelgestelde vragen - L 26-6 230 Flex
Gebruikersvragen over L 26-6 230 Flex
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Maler in PDF-formaat gratis! Vind uw handleiding L 26-6 230 - Flex en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. L 26-6 230 van het merk Flex.
GEBRUIKSAANWIJZING L 26-6 230 Flex
Gebruikte symbolen 75
Symbolen op het gereedschap ..... 75
Voor uw veiligheid .... 75
Geluid en trillingen 79
Gebruiksaanwijzing 82
Onderhoud en verzorging 85
Afvoeren van verpakking en machine . 85
C€-Conformiteit 86
Uitsluiting van aansprakelijkheid ..... 86
Gebruikte symbolen
WAARSCHUWING!
Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.
VOORZICHTIG!
Geeft een mogelijk gevaarlijke situatie aan.
Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.
LET OP
Geeft gebruikstips en belangrijke informatie aan.
Symbolen op het gereedschap
Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!
Draag een oogbescherming!
Isolatieklasse II (volledig geïsoleerd)
Afvoeren van het oude apparaat (zie pagina 85)
Voor uw veiligheid
WAARSCHUWING!
ees voor het gebruik van de haakse slijpmachine de volgende voorschriften en neem deze in acht:
– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.
Deze haakse slijpmachine is geconstrueerd volgens de huidige stand van de techniek en de erkende veiligheidstechnische regels.
Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. De haakse slijpmachine mag alleen worden gebruikt:
– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.
Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.
Gebruik volgens bestemming
Deze haakse slijpmachine is bestemd:
- voor professioneel gebruik in de industrie en door de vakman,
- voor het droog slijpen en doorslijpen van metaal en steen; voor doorslijpen moet een speciale doorslijpbeschermkap worden gebruikt,
- voor het schuren van oppervlakken met schuurbladen op een steunschijf die is afgestemd op het machinetoerental;
- voor het gebruik met slijpgereedschap en toebehoren dat in deze gebruiks-aanwijzing wordt vermeld of dat door de fabrikant wordt geadviseerd.
Niet toegestaan zijn bijvoorbeeld ketting-freesschijven en zaagbladen.
Veiligheidsvoorschriften voor haakse slijpmachines
WAARSCHUWING!
Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.
Algemene waarschuwingen voor slijpen, schuren en doorslijpen
■ Dit elektrische gereedschap is te gebruiken als slijp-, schuur- en doorslijp-machine.
Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.
■ Dit elektrische gereedschap is niet geschikt voor werkzaamheden met draadborstels en polijstwerkzaamheden. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.
■ Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd.
Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
■ Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toe-gestaan, kan onherstelbaar beschadigd worden en wegvliegen.
■ De buitendiameter en de dikte van het inzetgereedschap moeten overeen-komen met de maatgegevens van het elektrische gereedschap.
Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.
Inzetgereedschappen met schroefdraad-inzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.
- Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen.
Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven.
Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
■ Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt.
Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan.
Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat.
Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. ledereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen.
Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken.
Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.
■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
■ Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
- Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.
Terugslag en bijbehorende veiligheidsvoorschriften
Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.
Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draai-richting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.
■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen.
De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.
■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vast-klemmen.
Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.
■ Gebruik geen kettingblad of getand zaagblad.
Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.
Bijzondere veiligheidsvoorschriften voor slijp- en doorslijpwerkzaamheden
■ Gebruik uitsluitend het voor het elektrische gereedschap toegestane schuurtoebehoren en de voor dit schuurtoebehoren voorziene beschermkap.
Schuurtoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig.
■ Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak niet boven de rand van de beschermkap uit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden.
■ De beschermkap moet stevig op het elektrische gereedschap zijn aangebracht en voor een maximum aan veiligheid zodanig zijn ingesteld dat het kleinst mogelijke deel van het slijptobehoren open naar de bediener wijst.
De beschermkap helpt de bediener te beschermen tegen brokstukken en toevallig contact met het slijptobehoren alsmede tegen vonken die de kleding kunnen doen ontbranden.
■ Schuurtoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit schuurtoebehoren kan het toebehoren breken.
■ Gebruik altijd onbeschadigde span- flenzen in de juiste maat en vorm voor de door u gekozen slijpschijf.
Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van de flenzen voor andere slijpschijven.
- Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.
Overige bijzondere veiligheidsvoorschriften voor doorslijpwerkzaamheden
■ Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht.
Slijp niet overmatig diep.
Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptobehoren.
■ Mijd de omgeving voor en achter de ronddraaiende doorslijpschijf.
Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijf rechtstreeks naar u toe worden geslingerd.
■ Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het gereedschap uit en houdt u het rustig vast tot de schijf tot stilstand is gekomen.
Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan.
■ Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet.
Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken.
■ Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen.
Grote werkstukken kunnen onder hun eigen gewicht doorbuigen.
Het werkstuk moet aan beide zijden van de schijf worden ondersteund, zowel vlakbij de slijpgroef als aan de rand.
■ Wees bijzonder voorzichtig bij invallend frezen in bestaande muren of andere plaatsen zonder voldoende zicht.
De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Bijzondere veiligheidsvoorschriften voor schuurwerkzaamheden met schuurpapier
■ Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen.
Schuurbladen die over de rand van de steunschijf uitsteken, kunnen verwondingen veroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.
Overige veiligheidsvoorschriften
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.
■ Druk alleen op knop voor de blokkering van de uitgaande as als het slijpgereedschap stilstaat.
Geluid en trillingen
LET OP
Waarden voor het A-gewogen geluids-niveau en de totale trillingswaarden staan in de tabel „Technische gegevens“.
De geluids- en trillingswaarden zijn vast-gesteld volgens EN 60745.
VOORZICHTIG!
De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.
LET OP
Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.
VOORZICHTIG!
Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).
Technische gegevens
| L 26-6 230 | ||
| Machinetype Haakse slijpmachine | ||
| Max. ∅ slijpgereedschap | mm | 230 |
| Dikte slijpgereedschap | mm | 1-10 |
| Opnameboorgat | mm | 22,23 |
| Schroefdraad uitgaande as M14 | ||
| Toerental | o.p.m. | 6.500 |
| Opgenomen vermogen | W | 2.600 |
| Afgegeven vermogen | W | 1.800 |
| Gewicht volgens „EPTA-procedure 1/2003“ (zonder Kabel) | kg | 6,35 |
| Isolatieklasse | II/☐ | |
| A-gewogen geluidsniveau volgens EN 60745 (zie „Geluid en trillingen“): | ||
| Geluidsdrukniveau | dB(A) | 93 |
| Geluidsvermogenniveau | dB(A) | 104 |
| Onzekerheid | db | 1,7 |
| Totale trillingswaarde volgens EN 60745 (zie „Geluid en trillingen“): | ||
| Emissiewaarde ah bij oppervlakteschuurwerkzaamheden | m/s2 | 6,4 |
| Emissiewaarde ah bij doorslijpwerkzaamheden | m/s2 | 6,4 |
| Onzekerheid K | m/s2 | 1,5 |
In één oogopslag
In deze gebruiksaanwijzing worden verschillende elektrische gereedschappen beschreven. Details van de afbeeldingen kunnen afwijken van het door u gekochte elektrische gereedschap.
1 Uitgaande as
2 Schroefdraadflens
a Spanmoer
a Spanflens
Met luchtafvoeropening en draai- richtingpijl.
5 Blokkering van de uitgaande as
Voor het vastzetten van de uitgaande as bij het wisselen van inzetgereedschap.
6 SoftVib handgreep
Handgreep kan links, boven en rechts worden gemonteerd.
7 Netsnoer 4,0 m met stekker
8 Schakelaarhandgreep
9 Schakelaar
Voor in- en uitschakelen.

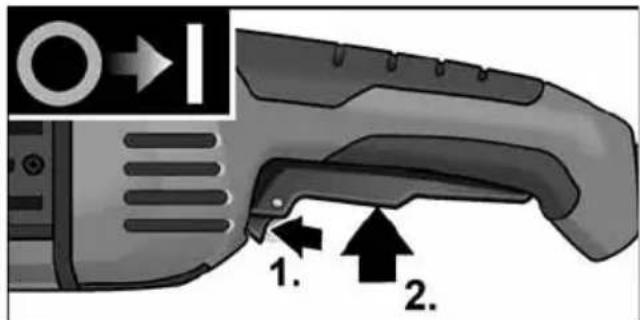

10 Inschakelblokkering/ vergrendelingsknop
Voorkomt onbedoeld starten van het gereedschap en vergrendelt de schakelaar (9) bij continu gebruik.
11 Ontgrendelingsknop
Hiermee draait u de schakelaar- handgreep (8) 90°.
12 Typeplaatje (niet afgebeeld)
13 Spansleutel
Gebruiksaanwijzing
WAARSCHUWING!
Trek voor alle werkzaamheden aan de haakse slijpmachine de stekker uit het stopcontact.
Voor de ingebruikneming
Pak de haakse slijpmachine uit en contro- leer of alles compleet is meegeleverd en er geen transportschade is.
Werk bij afbraam- en doorslijpwerkzaam- heden nooit zonder beschermkap. Voor doorslijpen moet een speciale doorslijpbeschermkap worden gebruikt.
■ Trek de stekker uit de contactdoos.
Monteer de handgreep
Het gebruik van het elektrische gereedschap zonder handgreep is niet toegestaan.
Gereedschap bevestigen/ vervangen
■ Trek de stekker uit de contactdoos.
Slijpschijf monteren
■ Arretering van uitgaande as indrukken en ingedrukt houden (1.).
■ Draai met de spansleutel de spanmoer tegen de wijzers van de klok in los van de uitgaande as en verwijder de spanmoer (2.).
■ Leg de slijpschijf in de juiste positie op de uitgaande as.
■ Draai de spamoer met de kraag naar boven op de uitgaande as.
■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
■ Draai de spanmoer met de spansleutel vast.
■ Laat het inzetgereedschap proefdraaien om te controleren of het gecentreerd ingespannen is.
Steunschijf met klithechting bevestigen
■ Demonteer de beschermkap.
■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt (1.).
■ Draai met de spansleutel de spanmoer tegen de wijzers van de klok in los van de uitgaande as en verwijder de spanmoer.
■ Spanflens verwijderen.
■ Steunschijf met klithechting in de richting van de wijzers van de klok op de uitgaande as schroeven en handvast aandraaien (2.).
■ Schuurpapier gecentreerd op de steunschijf met klithechting leggen en vastdrukken.
■ Laat het inzetgereedschap proefdraaien om te controleren of het gecentreerd ingespannen is.
Proefdraaien
■ Steek de stekker in de contactdoos.
■ Schakel de haakse slijpmachine in met de schakelaar zonder deze vast te klikken en laat de haakse slijpmachine gedurende ca. 30 seconden lopen. Controleer de machine op onbalans en trillingen.
■ Schakel de haakse slijpmachine uit.
In- en uitschakelen
Gebruik voor korte duur zonder vergrendeling
■ Druk de inschakelblokkering in en houd deze vast (1.).
■ Schakelaar indrukken (2.).
■ Als u het gereedschap wilt uitschakelen, laat u de schakelaar los.
Continu gebruik met vergrendeling
■ Druk de inschakelblokkering in en houd deze vast (1.).
■ Druk de schakelaar in en houd deze vast (2.).
■ Druk op de vergrendelingsknop (3.).
■ Als u het gereedschap wilt uitschakelen, drukt u de schakelaar kort in laat u deze los.
i LET OP
Nadat de stroom is uitgevallen, start het ingeschakelde gereedschap niet opnieuw.
Werk bij afbraam- en doorslijpwerkzaam- heden nooit zonder beschermkap. Voor doorslijpen moet een speciale doorslijpbeschermkap worden gebruikt.
VOORZICHTIG!
Verwondingsgevaar! Draag werkhandschoenen.
■ Trek de stekker uit de contactdoos.
De schakelaarhandgreep kan vanaf de middenpositie in elke richting 90° worden gedraaid.
■ Druk op de ontgrendelingsknop (1.) en druk tegelijkertijd op de schakelaarhandgreep (2.).
■ Laat de ontgrendelingsknop los. Let erop dat de ontgrendelingsknop aan de desbetreffende eindpositie vastklikt!
Tips voor de werkzaamheden
LET OP
Na het uitschakelen loopt het slijpgereedschap nog korte tijd uit.
Afbramen
WAARSCHUWING!
Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.
- Aanzethoek 20°–40° voor optimale afname.
- Beweeg de haakse slijpmachine met matige druk heen en weer. Daardoor wordt het werkstuk niet te heet en ontstaan er geen verkleuringen. Bovendien komen er zo geen groeven in het werkstuk.
Doorslijpen
WAARSCHUWING!
Voor doorslijpen moet een speciale doorslijpbeschermkap worden gebruikt. Zie toebehorencatalogus van fabrikant.
– Werk met de haakse slijpmachine altijd in tegengestelde richting.
Anders kan de schijf ongecontroleerd uit de groef springen.
– Druk de machine niet aan.
Houd de machine niet schuin.
Laat de machine niet oscilleren.
- Pas de voeding aan het te bewerken materiaal aan.
Hoe harder het materiaal, hoe langzamer u naar voren beweegt.
Zie www.flex-tools.com voor meer informatie over de producten van de fabrikant.
Onderhoud en verzorging
WAARSCHUWING!
Trek voor alle werkzaamheden aan de haakse slijpmachine de stekker uit het stopcontact.
Reiniging
WAARSCHUWING!
Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen.
Gevaar voor beschadiging van de veiligheidsisolatie! Gebruik de machine via een aardlekschakelaar (inschakelstroom 30 mA).
■ Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.
■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge per-slucht door.
Koolborstels
De haakse slijpmachine is voorzien van zelfuitschakelende koolborstels.
Na het bereiken van de slijtagegrens schakelen de koolborstels de haakse slijpmachine automatisch uit.
LET OP
Gebruik uitsluitend originele vervangings-onderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.
Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd.
Schakel de haakse slijpmachine onmiddel- lijk uit bij sterke vonkontwikkeling van de koolborstels.
Geef de haakse slijpmachine vervolgens af bij een door de fabrikant erkende klanten-service.
Machinekop
LET OP
Draai de schroeven op de machinekop tijdens de garantietijd niet los.
Anders vervallen de garantieverplichtingen van de fabrikant.
Reparaties
Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klanten-service.
Vervangingsonderdelen en toebehoren
Zie voor meer toebehoren, in het bijzonder slijpgereedschappen, de catalogi van de fabrikant.
Explosietekeningen en onderdelenlijsten vindt u op onze website:
www.flex-tools.com
Afvoeren van verpakking en machine
WAARSCHUWING!
Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.
Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.
Volgens de Éuropese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.
LET OP
Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven!
C ∈-Conformiteit
Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:
EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EG (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.
Verantwoordelijk voor technische documentatie:
Uitsluiting van aansprakelijkheid
De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.
De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
Inhold
■ Ślå vinkelsliperen av.
- Gebruikte symbolen
- WAARSCHUWING!
- VOORZICHTIG!
- LET OP
- Symbolen op het gereedschap
- Voor uw veiligheid
- Gebruik volgens bestemming
- Veiligheidsvoorschriften voor haakse slijpmachines
- Algemene waarschuwingen voor slijpen, schuren en doorslijpen
- Terugslag en bijbehorende veiligheidsvoorschriften
- Bijzondere veiligheidsvoorschriften voor slijp- en doorslijpwerkzaamheden
- Overige bijzondere veiligheidsvoorschriften voor doorslijpwerkzaamheden
- Bijzondere veiligheidsvoorschriften voor schuurwerkzaamheden met schuurpapier
- Overige veiligheidsvoorschriften
- Geluid en trillingen
- In één oogopslag
- Gebruiksaanwijzing
- Voor de ingebruikneming
- Gereedschap bevestigen/ vervangen
- Steunschijf met klithechting bevestigen
- Proefdraaien
- In- en uitschakelen
- Gebruik voor korte duur zonder vergrendeling
- Continu gebruik met vergrendeling
- i LET OP
- Tips voor de werkzaamheden
- Afbramen
- Doorslijpen
- Onderhoud en verzorging
- Reiniging
- Koolborstels
- Machinekop
- Reparaties
- Vervangingsonderdelen en toebehoren
- Afvoeren van verpakking en machine
- C ∈-Conformiteit
- Uitsluiting van aansprakelijkheid
- Inhold
Merk : Flex
Model : L 26-6 230
Categorie : Maler
