L 26-6 230 - Malūnas Flex - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai L 26-6 230 Flex PDF formatu.
| Gamintojas | Flex |
| Modelis | L 26-6 230 |
| Produkto tipas | Kampinis šlifuoklis (malūnėlis) |
| Maksimalus šlifavimo įrankio skersmuo | 230 mm |
| Šlifavimo įrankio storis | 1 - 10 mm |
| Angos skersmuo | 22,23 mm |
| Smeigtuko sriegis | M14 |
| Tuščiosios eigos greitis | 6 500 aps./min |
| Sunaudojama galia | 2 600 W |
| Išėjimo galia | 1 800 W |
| Svoris (be laido) | 6,35 kg |
| Apsaugos klasė | II (dviguba izoliacija) |
| Maitinimo įtampa | 230 V ~ |
| Kabelio ilgis | 4,0 m |
| Garso slėgio lygis (EN 60745) | 93 dB(A) |
| Garso galios lygis (EN 60745) | 104 dB(A) |
| Vibracijos emisijos vertė (šlifavimas) | 6,4 m/s² (K=1,5 m/s²) |
| Vibracijos emisijos vertė (pjovimas) | 6,4 m/s² (K=1,5 m/s²) |
| Rankena | SoftVib rankena (3 padėtys) |
| Apsauginis įtaisas | Greito fiksavimo apsauginis dangtelis, apsauginis užraktas |
| Priežiūra ir valymas | Reguliarus ventiliacijos angų valymas; keičiami anglies šepetėliai |
| Atsarginės dalys ir remonto galimybės | Išardytos dalys flex-tools.com; remontas per įgaliotą techninio aptarnavimo centrą |
Dažnai užduodami klausimai - L 26-6 230 Flex
Naudotojų klausimai apie L 26-6 230 Flex
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Malūnas PDF formatu nemokamai! Raskite savo instrukciją L 26-6 230 - Flex ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. L 26-6 230 prekės ženklo Flex.
NAUDOJIMO INSTRUKCIJA L 26-6 230 Flex
Naudojami simboliai 202
Simboliai ant jrankio 202
Jūsų saugumui 202
Triukšmas ir vibracija ..... 206
Techniniai duomenys 207
Bendras jrankio vaizdas ..... 208
Nurodymai dirbant 209
Techninis aptarnavimas ir priežiūra . . . 211
Nurodymai utilizuoti 212
C ∈-Atitikimo deklaracija ..... 212
Atsakomybės pašalinimas .... 212
Naudojami simboliai
ISPÉJIMAS!
Nurodo betarpiškai gresiantį pavojų.
Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.
ATSARGIA!!
Nurodo potencialiai pavojingą situaciją.
Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.
NURODYMAS
Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.
Simboliai ant jrankio
Prieš eksploatavimą perskaitykite naudojimo instrukciją!
Užsidėkite apsauginius akinius!
Saugos klasė II (visiškai izoliuota)
Nuoroda dėl seno įrankio utilizavimo (žr. 212 psl.)
Jūsų saugumui
ISPÉJIMAS!
Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir véliau laikykitės:
- šios instrukcijos,
- "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.
Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šlifuoklj galima naudoti:
- pagal paskirti,
– saugumo technikos požiūriu nepriekaištingos būklės.
Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.
Naudojimas pagal paskirti
Šis kampinis šlifuoklis yra skirtas
– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– metalui ir akmeniui šlifuoti ir pjauti sausuoju būdu; pjaunant yra būtinas specialus pjovimo apsauginis gaubtas,
– paviršiaus plokščiam šlifavimui šlifavimo lakštais, naudojant šlifavimo lėkštes, kurių didžiausias leistinas sukimosi greitis ne mažesnis, negu šlifuoklio sukimosi greitis,
– darbui, naudojant šlifavimo reikmenis ir priedus, išvardintus šioje instrukcijoje arba rekomenduojamus gamintojo.
Neleistina dirbti, naudojant pvz., frezavimo ar pjovimo diskus.
Saugos nuorodos dirbantiems su kampinio šlifuoklis
ISPÉJIMAS!
Perskaitykite visus saugos nurodymus ir perspéjimus. Aplaidumo laikantis saugos nurodymų ir perspéjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspéjimus saugokite ateičiai.
Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių ir pjaustymo abrazyviniais pjovimo diskais darbus
■ Ši elektrini įrankį galima naudoti kaip šlifuoklj, šlifuoklj su švitriniu popieriumi ir darbui su vieliniais šepečiais. Atkreip-kite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
- Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo popieriumi ir nepritaikytas poliruoti. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamin-tojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.
Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti j visas puses.
- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
- Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės
skersmuo turi tiksliai tikti jungès įtvaro skersmeniui. Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.
Nenaudokite pažeistų darbinių įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus– ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus– ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius– ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbiniį įrankį. Kai Jūs patikrinote ir įstatėte darbiniį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.
Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.
■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.
■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.
Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.
- Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.
Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.
■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių.
Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbini įrankį.
■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.
Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
■ Niekuomet neneškite veikiančio elektrinio įrankio.
Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.
Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.
Kibirkštys gali uždegti šias medžiagas.
■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.
Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.
Atatranka ir atitinkami saugos nurodymai
Atatranka yra staigi reakcija i besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai. Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje. Šlifavimo diskai čia taip pat gali lūžti. Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.
■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.
■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio. Atatürkos atveju darbinis įrankis kliudyti Jūsų ranką.
■ Venkite pakrypti kūnū kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatranka stumia elektrinį įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.
■ Ypatingai atsargiai dirbkite prie kampu, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų i detalę ir nejstrigtų.
Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.
■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.
Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.
Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai
■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus. Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.
■ Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
■ Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t.y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
■ Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nusta- tytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko.
Apsauginis gaubtas privalo saugoti dirbantjjj nuo nuolaužu ir atsitiktiniu kontaktu su šlifavimo disku.
■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi.
Pjovimo diskai yra skirti medžiagai šalinti su disko briauna. Šoninis jęgų poveikis i šį šlifavimo diską gali jį suardyti.
■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam šlifavimo diskui.
Tinkamos jungès paremia šlifavimo diskus ir sumažina šlifavimo disku lūžimo pavojų. Pjovimo diskų jungės gali skirtis nuo kitų šlifavimo diskų jungių.
■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių šlifavimo diskų.
Didesniems elektriniams įrankiams skirti šlifavimo diskai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.
Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai
■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių.
Pjovimo disko perkrova didina jo apkrovą ir polinkį persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.

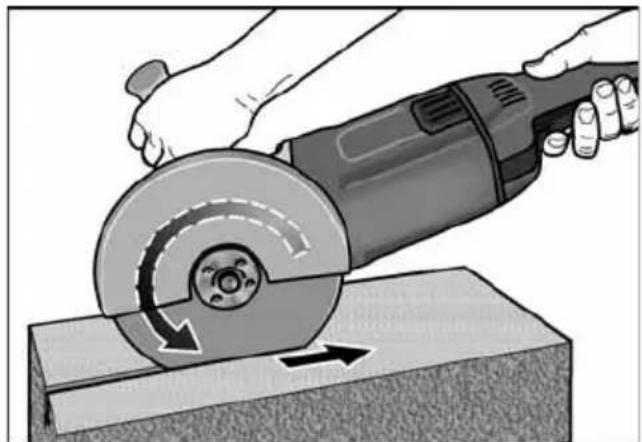

■ Venkite zonų prieš ir už besisukančio abrazyvinio pjovimo disko.
Jei abrazyvinį pjovimo diską gaminyje stumiate nuo savęs, atatrankos atveju elektrinis įrankis su besisukančiu disku gali būti bloškiamas tiesiai į Jus.
■ Jeigu abrazyvinis pjovimo diskas užstrigo arba Jūs nutraukėte darbą, prietaisą išjunkite ir ramiai palaukite, kol diskas sustos. Niekada nebandykite ištraukti dar besisukančio abrazyvinio pjovimo disko, priešingu atveju galima atatranka. Išsiaiškinkite ir pašalinkite jstrigimo priežastis.
■ Nejjunkite elektrinio prietaiso vėl, jei diskas yra detalėje. Prieš atsargiai pjaudami toliau, leiskite pjovimo diskui pasiekti didžiausią sūkių skaičių. Priešingu atveju diskas gali įstrigti, iššokti iš gaminio arba sukelti atatranką.
■ Plokštes arba didelius gaminius atremkite, kad sumažintumėte dėl suspausto pjovimo disko kylantį atatrankos pavojų. Didelės detalės gali išlinkti nuo savo savojo svorio. Gaminys privalo būti atremtas abejose disko pusėse, tiek arti pjūvio, tiek ir prie briaunos.
■ Ypač atsargūs būkite pjaudami "kišeninius pjūvius" esančiose sienose arba kitose nematomose srityse.
Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.
Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi
■ Nenaudokite per didelių šlifavimo diskų, bet paisykite gamintojo nurodymų dėl šlifavimo diskų dydžio. Už šlifavimo padą didesni šlifavimo diskai gali sužeisti bei užsiblokuoti, sutrūkti ar atšokti atgal.
Kiti saugos nurodymai
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
■ Veleno fiksatorių spauskite tik įrankiui nesisukant.
Triukšmas ir vibracija
NURODYMAS
A koreguoto triukšmo lygio vertės bei bendrosios virpesių lygio vertės nurodytos lentelėje „Techniniai duomenys“.
Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.
ATSARGIA!!
Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.
NURODYMAS
Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.
Sis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.
Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.
Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.
Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.
ATSARGIAI!
Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.
Techniniai duomenys
| L 26-6 230 | ||
| Įrankio tipas Kampinis šlifuoklis | ||
| Didžiausias disko skersmuo mm 230 | ||

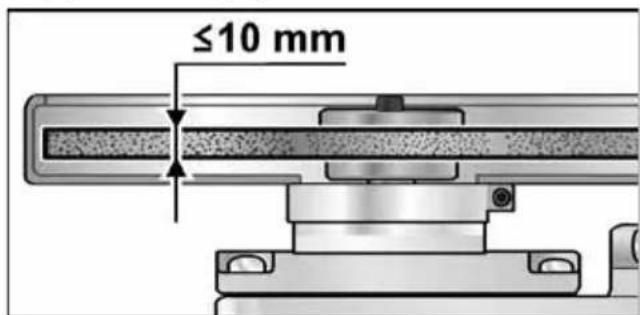

| Šlifuoklio diskai mm 1–10 | ||
| Disko kiaurymės skersmuo mm 22,23 | ||
| Suklio sriegis M14 | ||
| Sukimosi greitis aps./min 6.500 | ||
| Imama galia W 2.600 | ||
| Atiduodama galia W 1.800 | ||
| Svoris pagal „EPTA-procedure 01/2003“ (be kabelio) | kg 6,35 | |
| Saugos klasė | II/☐ | |
| A koreguotas triukšmo lygis pagal EN 60745 (žr. „Triukšmas ir vibracija“): | ||
| Triukšmo slėgio lygis dB(A) 93 | ||
| Triukšmo galios lygis | dB(A) | 104 |
| Paklaida | db | 1,7 |
| Bendroji virpesių lygio vertė pagal EN 60745 (žr. „Triukšmas ir vibracija“): | ||
| Emisijos vertė ah šlifuojant paviršius | m/s2 | 6,4 |
| Emisijos vertė ah pjaunant | m/s2 | 6,4 |
| Paklaida K | m/s2 | 1,5 |

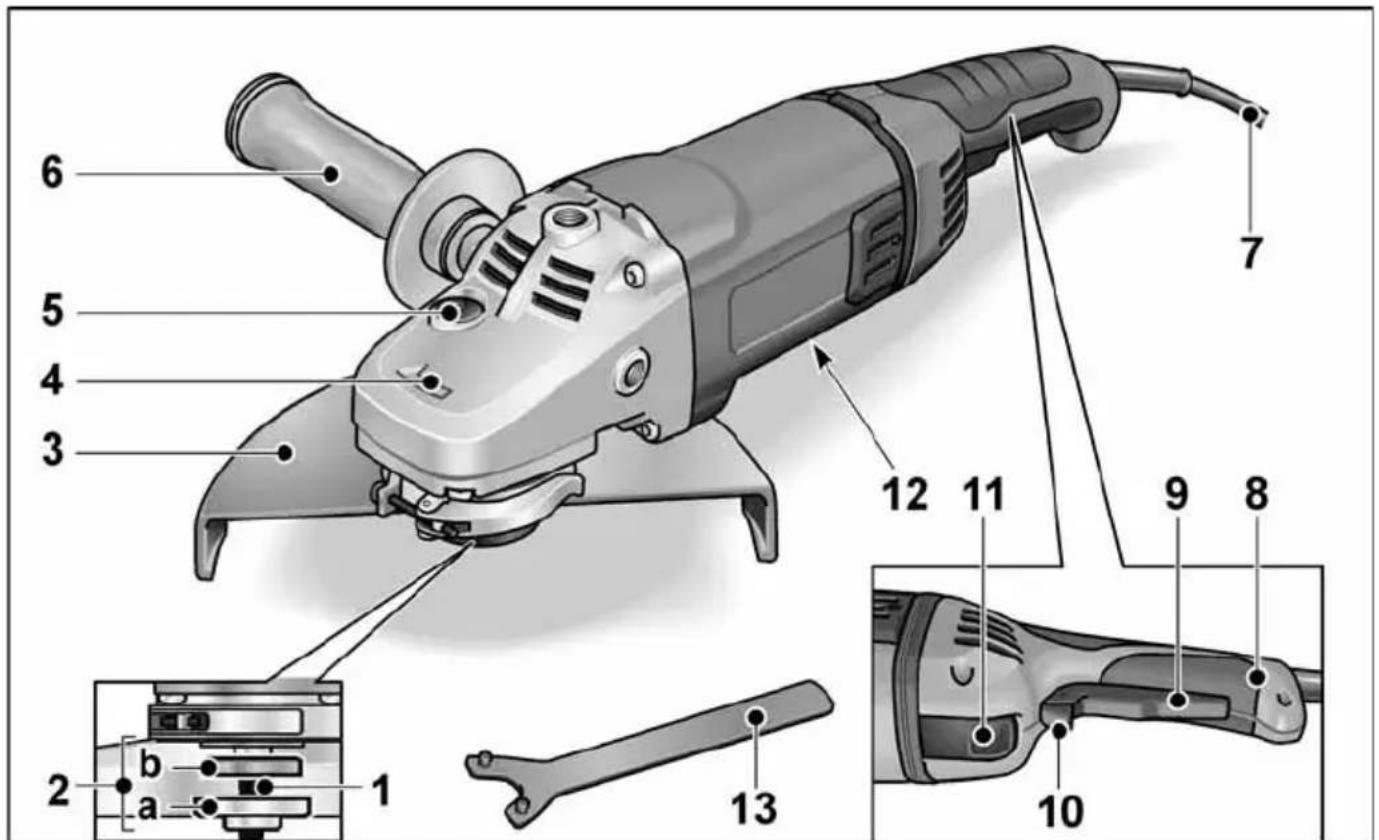

Bendras jrankio vaizdas
Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai.
Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo jsigyto elektrinio jrankio.
1 Velenas
2 Srieginè jungè
a Tvirtinimo veržlé
b Tvirtinimo flanšas
3 Greito užtempimo apsauginis gaubtas
4 Pavaros galvutė
Su ventiliaciniais plyšiais ir sukimosi krypties rodykle.
5 Veleno fiksatorius
Skirta nustatyti suklius, kai keičiami įrankiai.
6 Slopinanti vibracijas rankena
Rankena gali būti sumontuota ir kairėje, ir dešinėje pusėje.
Rankeną galima sumontuoti kairėje arba dešinėje pusėje, arba viršuje.
7 Tinklo kabelis, 4 m ilgio, su šakute
8 Pagrindinè rankena su jungikliu

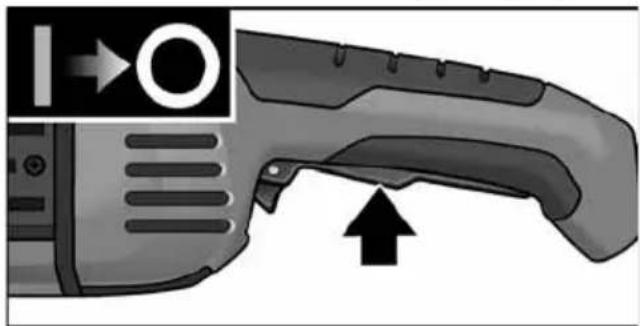

9 Jungiklis
ranki jjungti ir išjungti.

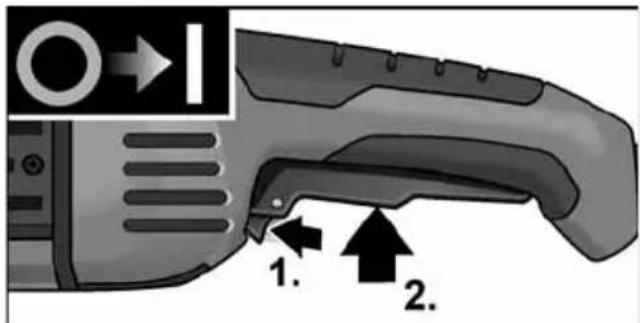

10 Ijungimo blokavimas/Fiksatorius
Užkerta kelią nenumatytam prietaiso jsibėgėjimui ir užfiksuoja jungikli (9) ilgalaikio darbo režimui.

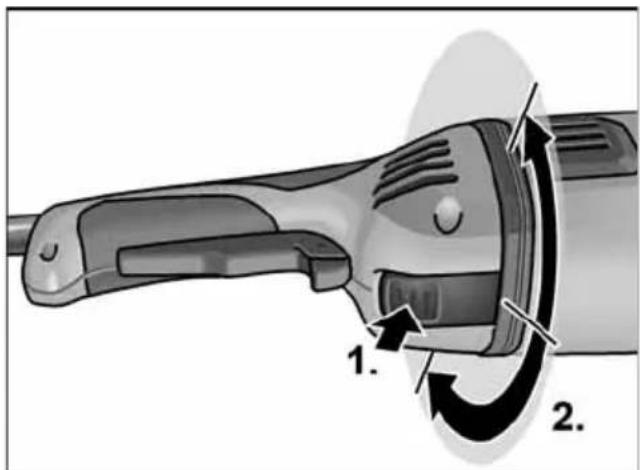

11 Fiksatoriaus mygtukas
Pagrindinės rankenos (8) pasukimui į abi puses po 90°.
12 |rankio skydelis (nepavaizduotas)
13 Veržliaraktis su dvejais rageliais
Nurodymai dirbant
ISPÉJIMAS!
Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.
Prieš pirmą naudojimą
Kampinj šlifuoklj išpakuokite, patikrinkite, ar įrankio komplektas yra pilnas, ar įrankis nepažeistas transportuojant.
Apsauginio gaubto montavimas
ISPÉJIMAS!
Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto.
Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.
■ Ištraukite kištuką iš tinklo lizdo.
■ Apsaugini gaubtą su įveržimo žiedu uždėkite ant flanšo taip, kad išsikišimas ant įveržimo žiedo įeitų į griovelį flanše (1.).
■ Pasukite apsauginį gaubtą i reikiamą padėtį (2.) ir užfiksuokite tvirtinimo sverteliu (3.).
■ Išmontuojama atvirkščia eilės tvarka.
Sumontuokite rankeną
Naudoti elektrinį įrankį be rankenos draudžiama.
[rankio tvirtinimas/keitimas
■ Ištraukite kištuką iš tinklo lizdo.
Šlifavimo disko montavimas
■ Nuspauskite suklio fiksatorių ir laikykite jį nuspaustą (1.).
■ Tvirtinimo veržliaraktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).
■ lstatykite diską i jam skirtą vietą.
■ Ant veleno užsukite tvirtinimo veržlę iškiliaja puse j viršų.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
■ Tvirtinimo veržlę įveržkite tvirtinimo veržliaraktu.
■ Išbandykite, kaip veikia įrankis ir pati-krinkite antgalio centrinį įtempimą.
Pritvirtinkite kibia lėkštelę
■ Numontuokite apsauginį gaubtą.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje (1.).
■ Tvirtinimo veržliaraktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite.
■ Nuimkite tvirtinimo junge.
■ Kibia lėkštelę užsukite ant suklio pagal laikrodžio rodyklės judėjimo kryptį ir užveržkite ranka (2.).
■ Centruodami uždėkite šlifavimo popierių ant kibios lėkštelės ir prispauskite.
■ Išbandykite, kaip veikia įrankis ir pati- krinkite antgalio centrini įtempimą.
Bandomoji eiga
■ lkiškite šakutę i lizda.
■ Ijunkite šlifuoklj jungikliu (trumpalaikiam darbo režimui, be fiksacijos) ir leiskite jam pasisukti apie 30 s tuščiaja veika. Patikrinkite, ar nėra disbalanso arba vibraciju.
■ Išjunkite šlifuoklj.
ljungimas ir išjungimas
ljungimas trumpalaikio darbo režimui be fiksavimo
■ Ijungimo blokatorių paspauskite ir laikykite paspaustą (1.).
■ Jungiklj paspauskite (2.).
■ Išjungdami atleiskite jungiklj.
ljungimas ilgalaikio darbo režimui su fiksavimu
■ Ijungimo blokatorių paspauskite ir laikykite paspaustą (1.).
■ Jungiklj paspauskite ir laikykite paspaustą (2.).
■ Paspauskite fiksavimo mygtuką (3.).
■ Norėdami išjungti įrankį, trumpai paspauskite jungiklį ir atleiskite.
i NURODYMAS
Dingus el. srovei, jjungtas irankis nebeveikia.
Pakeiskite apsauginio gaubto padėtį
ISPÉJIMAS!
Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto. Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.
ATSARGIA!!
Susižalojimo pavojus!
Nešiokite apsaugines pirštines.
■ Ištraukite kištuką iš tinklo lizdo.
■ Atleiskite tempimo svertą (1.).
■ Pakeiskite apsauginio gaubto padėtį (2.).
■ Vèl įtempkite tempimo svertą (3.).
Rankenos su jungikliu perstatymas
Rankena su jungikliu gali būti iš vidurinės padėties pasukta į abi puses po 90°.
■ Paspauskite fiksatoriaus mygtuką (1.), kartu sukdami rankeną su jungikliu (2.).
■ Atleiskite fiksatoriaus mygtuką.
Atkreipkite dèmesį į tai, ar rankena užsifiksavo vienoje iš galinių padėčių!
Patarimai dirbant
NURODYMAS
Po išjungimo diskas dar kurj laiką sukasi.
Šlifavimas
ISPÉJIMAS!
Po išjungimo diskas dar kurj laiką sukasi.
- Šlifavimas bus našesnis, jei diskas su šlifuojamu paviršiumi sudarys 20°–40° kampa. - Vedžiokite šlifuokli įvairiomis kryptimis, lengvai spausdami. Tuomet šlifuojama detalė pernelyg nejkaista ir ant paviršiaus neatsiranda nusispalvinimų; be to nelieka nelygumu.
Pjovimas
ISPÉJIMAS!
Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.
Žr. gamintojo priedu katalogą.
- Kampinis šlifuoklis visada turi dirbti priešpriešine kryptimi.
Kitaip diskas gali iššokti iš ipjovos.
– Nespauskite, nekreipkite ir nejudinkite disko pirmyn bei atgal.
– Postūmio greitis priklauso nuo pjauna-mos medžiagos kietumo: kuo kietesnė medžiaga, tuo lėčiau reikia vesti diską.
Daugiau informacijos apie gamintojo produkcija rasite internete adresu:
www.flex-tools.com.
Techninis aptarnavimas ir priežiūra
ISPÉJIMAS!
Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.
Valymas
! SPÉJIMAS!
Apdirbant metalus, ekstremaliais atvejais vidinèse korpuso ertmèse gali susikaupti laidžios dulkès. Tai turi neigiamos įtakos apsauginei izoliacijai! Įrankį junkite per apsauginį nuotėkio srovės jungiklj (suveikimo srovė ne didesnė, negu 30 mA).
■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
Angliniai šepetėliai
Šlifuoklyje yra šepetėliai su išjungimo įtaisu. Šlifuoklis automatiškai išsijungia, kai jame esantys angliniai šepetėliai susidėvi.
i NURODYMAS
Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis.
Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.
Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.
Esant labai stipriam kibirkščiavimui, nedelsiant išjunkite šlifuoklj.
Pristatykite jì į gamintojo įgaliotas dirbtuves.
Pavara
i NURODYMAS
Neatsukinékite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysíte šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.
Remontas
Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.
Atsarginės dalys, priedai ir reikmenys
Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge. Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com
Nurodymai utilizuoti
!SPÉJIMAS!
Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.
Tik ES šalyse Neišmeskite elektrinių įrankių j buitinių atliekų konteinerius!
Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.
i NURODYMAS
Informaciją apie utilizavimo galimybes gausite iš pardavėjo!
C ∈-Atitikimo deklaracija
Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus: EN 60745 pagal direktyvu 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžtis. Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
15.12.2020
Atsakomybės pašalinimas
Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
Saturs
Izmantotie simboli 213
Simboli uz instrumenta .....213
Jūsu drošībai 213
- Naudojami simboliai
- ISPÉJIMAS!
- ATSARGIA!!
- NURODYMAS
- Simboliai ant jrankio
- Jūsų saugumui
- Naudojimas pagal paskirti
- Saugos nuorodos dirbantiems su kampinio šlifuoklis
- Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių ir pjaustymo abrazyviniais pjovimo diskais darbus
- Atatranka ir atitinkami saugos nurodymai
- Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai
- Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai
- Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi
- Kiti saugos nurodymai
- Triukšmas ir vibracija
- ATSARGIAI!
- Bendras jrankio vaizdas
- Nurodymai dirbant
- Prieš pirmą naudojimą
- Apsauginio gaubto montavimas
- Sumontuokite rankeną
- [rankio tvirtinimas/keitimas
- Šlifavimo disko montavimas
- Pritvirtinkite kibia lėkštelę
- Bandomoji eiga
- ljungimas ir išjungimas
- ljungimas trumpalaikio darbo režimui be fiksavimo
- ljungimas ilgalaikio darbo režimui su fiksavimu
- i NURODYMAS
- Pakeiskite apsauginio gaubto padėtį
- Rankenos su jungikliu perstatymas
- Patarimai dirbant
- Šlifavimas
- Pjovimas
- Techninis aptarnavimas ir priežiūra
- Valymas
- ! SPÉJIMAS!
- Angliniai šepetėliai
- Pavara
- Remontas
- Atsarginės dalys, priedai ir reikmenys
- Nurodymai utilizuoti
- !SPÉJIMAS!
- Tik ES šalyse Neišmeskite elektrinių įrankių j buitinių atliekų konteinerius!
- C ∈-Atitikimo deklaracija
- Atsakomybės pašalinimas
- Saturs
Prekės ženklas : Flex
Modelis : L 26-6 230
Kategorija : Malūnas
