L 26-6 230 - Molino Flex - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato L 26-6 230 Flex en formato PDF.
| Marca | Flex |
| Modelo | L 26-6 230 |
| Tipo de producto | Amoladora angular (esmeriladora) |
| Diámetro máx. de la herramienta de amolado | 230 mm |
| Grosor de la herramienta de amolado | 1 - 10 mm |
| Agujero de recepción | 22,23 mm |
| Rosca del husillo | M14 |
| Velocidad en vacío | 6 500 rpm |
| Potencia absorbida | 2 600 W |
| Potencia suministrada | 1 800 W |
| Peso (sin cable) | 6,35 kg |
| Clase de protección | II (doble aislamiento) |
| Tensión de alimentación | 230 V ~ |
| Longitud del cable | 4,0 m |
| Nivel de presión acústica (EN 60745) | 93 dB(A) |
| Nivel de potencia sonora (EN 60745) | 104 dB(A) |
| Valor de emisión de vibraciones (lijado) | 6,4 m/s² (K=1,5 m/s²) |
| Valor de emisión de vibraciones (corte) | 6,4 m/s² (K=1,5 m/s²) |
| Empuñadura | Empuñadura SoftVib (3 posiciones) |
| Dispositivo de seguridad | Cubierta protectora de ajuste rápido, seguro de encendido (antiarranque) |
| Mantenimiento y limpieza | Limpieza regular de las rejillas de ventilación ; escobillas de carbón reemplazables |
| Piezas de repuesto y reparabilidad | Vistas explosionadas en flex-tools.com ; reparaciones por SAT autorizado |
Preguntas frecuentes - L 26-6 230 Flex
Preguntas de los usuarios sobre L 26-6 230 Flex
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Molino en formato PDF gratis! Encuentra tus instrucciones L 26-6 230 - Flex y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. L 26-6 230 de la marca Flex.
MANUAL DE USUARIO L 26-6 230 Flex
Símbolos empleados ..... 51
Símbolos en el aparato ..... 51
Para su seguridad ..... 51
Ruidos y vibraciones ..... 55
Datos técnicos ..... 56
De un vistazo 57
Indicaciones para el uso ..... 58
Mantenimiento y cuidado .....61
Indicaciones para la depolución ..... 61
Conformidad C€....62
Exclusión de la garantía ..... 62
Símbolos empleados
¡ADVERTENCIA!
Indica un peligro inminente.
En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.
¡PRECAUCIÓN!
Índica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.
NOTA
Indica consejos para el uso e informaciones importantes.
Símbolos en el aparato
¡Lea las instrucciones antes de poner en funcionamiento el equipo!
¡Utilice protección para la vista!
Tipo de protección II (aislamiento total)
Indicaciones para la eliminación de la máquina en desuso (ver la página 61)
Para su seguridad
¡ADVERTENCIA!
VLeer antes de utilizar la amoladora angular y obrar según se indica:
- las instrucciones de funcionamiento presentes,
- las «Indicaciones generales de seguridad» en el uso de herramientas eléctricas en el cuadernillo adjunto (n° de texto: 315.915),
- las reglas y prescripciones para la prevención de accidentes vigentes en el lugar.
Esta amoladora angular, fue construida según el edad actual de al técnica y las reglas de técnicas de seguridad reconocidas.
A pesar de ello, pueden producirse riesgos para la vida y salud del operario durante su uso, o bien daños en la máquina u otros valores. La amoladora angular deberá utilizarse exclusivamente
- para trabajos adecuados a su función,
- en estado óptimo de condiciones de técnicas de seguridad.
Deben eliminarse inmediatamente todas aquellas perturbaciones que afecten la seguridad.
Utilización adecuada a su función
Esta amoladora angular está destinada
- a su uso profesional en la industria y el oficio,
- para amolar y tronzar metal y piedras en procedimiento seco; para el tronzado debe utilizarse una cubierta de protección especial para esta operación,
- para el pulido superficial con hojas asentadas sobre un plato de apoyo diseñados para una velocidad de giro propia de la máquina,
- para su utilización con herramientas amoladoras y accesorios indicados en estas instrucciones o bien recomendadas por el fabricante.
No están autorizadas, p. ej., discos fresadores a cadena u hojas de sierra.
Instrucciones de seguridad para amoladoras angulares
¡ADVERTENCIA!
Lea todas las indicaciones de seguridad y las instrucciones. Omisiones en el cumplimiento de las indicaciones de seguridad pueden ser causa de descargas eléctricas, incendios y/o lesiones de gravedad. Conserve todas las advertencias e instrucciones de seguridad para el futuro.
Advertencias de peligro generales al realizar trabajos de amolado, lijado y tronzado
■ Esta herramienta eléctrica debe utilizarse como amoladora, amoladora con papel de lija y tronzadora. Tener en cuenta todas las advertencias de seguridad, instrucciones, representaciones y datos que se entregan conjuntamente con este equipo.
En caso de ignorar estas advertencias, se corre peligro de descargas eléctricas, incendios y/o lesiones graves.
■ Esta herramienta eléctrica no es adecuada para tareas con cepillos de acero y para el pulido.
Usos para los cuales es inadecuado el equipo eléctrico, pueden causar peligros y lesiones.
- Utilizar exclusivamente accesorios que hayan sido aprobadas específicamente por el fabricante, para su uso con esta herramienta eléctrica.
El solo hecho de poder sujetar el accesorio en la herramienta eléctrica, no garantiza que su uso presente la seguridad necesaria.
■ La velocidad de giro de la herramienta utilizada debe ser como mínimo del valor que aquella indicada en el equipo eléctrico.
Accesorios que giran a velocidades superiores que las permitidas, pueden destrozarse, haciendo volar los trozos por los alrededores.
■ Las dimensiones externas y el espesor de la herramienta utilizada debe corresponder a las medidas indicadas en el equipo eléctrico.
Herramientas de aplicación mal dimensionadas, no pueden protegerse o controlarse de modo suficiente.
■ Los útiles de fijación a rosca deberán ajustar exactamente en la rosca del husillo. En los útiles de fijación por brida su diámetro de encaje deberá ser compatible con el de alojamiento en la brida. Los útiles que no vayan fijados exactamente sobre la herramienta eléctrica giran descentrados, vibran mucho, y pueden hacerle perder el control sobre el aparato.
No use útiles dañados. Antes de cada uso inspeccione el estado de los útiles con el fin de detectar, p.ej., si están desportillados o fisurados los útiles de amolar, si está agrietado o muy desgastado el plato lijador, o si las púas de los cepillos de alambre están flojas o rotas. Si se le cae la herramienta eléctrica o el útil, inspeccione si han sufrido algún daño o monte otro útil en correctas condiciones. Una vez controlado y montado el útil sitúese Vd. y las personas circundantes fuera del plano de rotación del útil y deje funcionar la herramienta eléctrica en vacío, a las revoluciones máximas, durante un minuto. Por lo regular, aquellos útiles que estén dañados suelen romperse al realizar esta comprobación.
■ Usar equipo de protección personal. Utilice protección facial integral, protección para los ojos o gafas protectoras según la aplicación.
Si hiciera falta, utilice una máscara contra el polvo, protección para el oído, guantes de protección, calzado especial o un delantal que mantenga alejadas de su persona las pequeñas partículas producto del amolado.
Los ojos deben estar protegidos contra cuerpos extraños que puedan producirse durante las diversas aplicaciones.
La máscara contra el polvo o para la respiración debe filtrar el polvo
que se genera durante el amolado. Si se está expuesto a ruidos fuertes durante un tiempo prolongado, puede producirse la pérdida de la audición.
- Cuide que otras personas en su cercanía se encuentren fuera de su zona de trabajo. Toda persona que acceda a la zona de trabajo debe estar provista con el equipamiento de protección adecuado. Pueden volar trozos de la pieza en proceso o de la herramienta destrozada, produciendo lesiones en zonas aún externas a la zona de trabajo.
■ Sujetar el equipo de las superficies aisladas correspondientes cuando la herramienta de aplicación puede incidir en conductores eléctricos ocultos o cables pertenecientes alaredeléctrica. El contacto con conductores bajo tensión puede aplicar esta tensión también a las partes metálicas del equipo, produciendo una descarga eléctrica.
■ Mantener el cable de alimentación alejado de partes de la herramienta que se encuentren en movimiento. Si se pierde el control sobre el equipo, puede cortarse o ser tomado el cable de alimentación de red, entrando la mano o el brazo en contacto con la herramienta de aplicación que está girando.
■ Nunca asentar la herramienta eléctrica antes que la herramienta de aplicación se haya parado completamente. La herramienta de aplicación puede entrar en contacto con la superficie de asiento, lo que lleva a la pérdida de control sobre el equipo.
■ No dejar la herramienta eléctrica en marcha mientras se la lleva de un sitio a otro. La indumentaria del operador puede entrar casualmente en contacto con la herramienta de aplicación, penetrando la herramienta de aplicación en el cuerpo del mismo.
■ Limpiar con regularidad las rendijas de ventilación de la herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa y una cantidad suficiente de polvo metálico dentro de ésta, puede ser causa de peligros de descargas eléctricas.
■ No utilizar la herramienta eléctrica en la cercanía de sustancias inflamables. Las chispas pueden producir la ignición de estas sustancias.
■ No utilizar herramientas de aplicación que requieran de refrigerantes líquidos. La utilización de agua u otros agentes refrigerantes líquidos puede ser causa de descargas eléctricas.
Retroceso y medidas de seguridad correspondientes
El contragolpe es una reacción repentina debida a que una herramienta de aplicación se trabá o bloquea, como puede ocurrir con un disco amolador, un plato amolador, un cepillo de acero, etc.
Un bloqueo conduce a un paro repentino de la herramienta de aplicación que se encuentra en rotación. Esto causa la aceleración descontrolada del equipo eléctrico en el punto de bloqueo, en sentido de giro opuesto a aquél de la herramienta.
Si por ejemplo un disco amolador se trabao bloquea en la pieza a procesar, puede quebrarse un trozo del disco amolador que está penetrando en la pieza a procesar o bien producir un contragolpe. El disco amolador se mueve entonces en dirección al operario o alejándose de él, según el sentido de giro del disco en el punto de bloqueo. Esto también puede ser causa para que el disco amolador se quiebre.
Un contragolpe es la consecuencia de un uso incorrecto o deficiente de la herramienta eléctrica. Puede evitárselo mediante medidas preventivas, según se describe a continuación.
■ Sujetar firmemente la herramienta eléctrica y ubicar el cuerpo y los brazos en una posición que permita contrarrestar los contragolpes. En caso de existir, utilizar siempre la manija adicional a fin de disponer del mayor control en caso de contragolpes o momentos de reacción durante el arranque.
El operario puede dominar las fuerzas de contragolpe o reacción, mediante las medidas de precaución adecuadas.
■ Nunca acercar la mano a la herramienta de aplicación en movimiento giratorio. La herramienta puede moverse sobre su mano en caso de un contragolpe.
■ Evite penetrar con el cuerpo en la zona donde el equipo eléctrico eventualmente se mueve durante un retroceso. El contragolpe impulsa la herramienta eléctrica en sentido opuesto al movimiento del disco amolador en el punto de bloqueo.
- Trabaje con especial precaución en la cercanía de esquinas, cantos filosos, etc. Evite que la herramienta rebote de la pieza en proceso y se trabe. La herramienta de aplicación en movimiento de giro, tiende a trabarse en las esquinas, bordes agudos o cuando rebota de la pieza en proceso. Esto causa la pérdida de control o bien un contragolpe.
■ No utilizar hojas de cadenas o de sierra. Herramientas de aplicación de este tipo, muchas veces causan contragolpes o la pérdida de control.
Advertencias de seguridad especiales para el amolado y el tronzado
- Utilizar exclusivamente elementos desbastadores aprobados para esta herramienta eléctrica con la cobertura de protección correspondiente al mismo. Elementos desbastadores no aprobados para esta herramienta eléctrica no pueden cubrirse en forma adecuada y no son seguros.
■ La cobertura de protección debe estar montada firmemente en la herramienta eléctrica y estar ajustada de modo de lograr un máximo de seguridad.
Es decir, que la menor porción posible del agente amolador señale hacia el operador sin estar cubierto.
La cubierta de protección cumple la función de proteger al operario de los trozos desprendidos y de un eventual contacto con el elemento amolador.
■ Los elementos amoladores deben utilizarse exclusivamente para los usos a ellos asignados.
Por ejemplo: Nunca amolar con la superficie lateral de un disco tronzador.
Los discos tronzadores están destinados a desbastar el material con el borde del disco. Una fuerza aplicada lateralmente al elemento amolador, puede causar la quebradura del mismo.
- Utilizar siempre acoplamientos de montaje libres de daños que presenten el tamaño adecuado para el disco amolador seleccionado.
Los acoplamientos adecuados protegen el disco amolador y disminuyen el riesgo que el disco amolador se quiebre. Los acoplamientos para los discos amoladores pueden diferenciarse de aquellos para otros discos amoladores.
■ No utilizar discos amoladores gastados procedentes de máquinas más grandes. Los discos amoladores para herramientas eléctricas más grandes no son adecuados para las velocidades de giro mayores de las herramientas eléctricas más pequeñas y pueden quebrarse.
Advertencias de seguridad adicionales especiales para el tronzado
■ Evitar que el disco tronzador se trabe o sea sometido a presiones demasiado elevadas. No practicar cortes de excesiva profundidad.
Una sobrecarga del disco tronzador aumenta la exigencia sobre la herramienta y también el peligro de que ésta se cruce o trabe, produciendo un contra-golpe o la quebradura del cuerpo amolador.

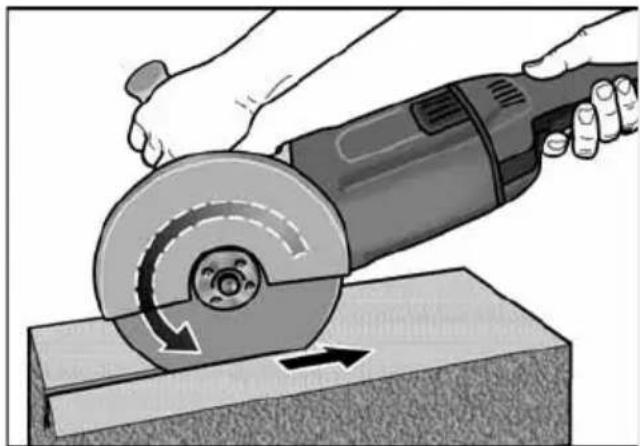

■ Evitar la zona que se encuentra delante y detrás del disco tronzador.
Si se mueve el disco tronzador alejándose del operario durante el proceso de tronzado, puede ocurrir que la herramienta eléctrica sea lanzada contra el operario debido a un contragolpe.
En caso que el disco tronzador se trabe o que el operario interrumpa el trabajo, apagar el equipo y sostenerlo quieto hasta que el disco se pare por completo. Nunca debe intentarse extraer el disco tronzador de la ranura de corte mientras está en movimiento, ya que puede ser causa de un contragolpe.
Determinar y solucionar la causa que originó el trabado del disco.
■ No hacer arrancar la herramienta eléctrica nuevamente mientras se encuentre dentro de la pieza en proceso.
Dejar que el disco tronzador alcance su velocidad de giro nominal antes de continuar cuidadosamente con el corte.
De lo contrario el disco puede trabarse, saltando de la pieza a procesar o causando un contragolpe.
■ Apoyar adecuadamente las placas o piezas a procesar de tamaño mayor, a fin de evitar contragolpes debido al trabado del disco.
Piezas a procesar grandes pueden doblarse debido a su propio peso.
La pieza a procesar debe apoyarse a ambos lados del corte.
Tanto en la cercanía del corte como cerca del borde.
■ Debe trabajarse con cuidado especial cuando se trata de «cortes bolsillo» en paredes ya existentes o en zonas donde no se posee una buena vista.
El disco tronzador que penetra, puede causar un contragolpe cuando corta una tubería de gas o de electricidad u otros objetos.
Advertencias de seguridad especiales para el amolado con papel de lija
■ No utilizar hojas de papel de lija sobre-dimensionadas. Más bien, seguir las instrucciones del fabricante respecto del tamaño de las hojas de papel de lija. Hojas de lija que exceden el borde del plato de amolar, pueden ser causa de lesiones, bloqueos, el rasgado de las hojas de lija o contragolpes.
Otras indicaciones de seguridad
■ La tensión de la red de alimentación y las indicaciones de tensión de la chapa de características, deben coincidir.
■ Presionar la trabá para el husillo exclusivamente con la amoladora completamente parada.
Ruidos y vibraciones
NOTA
Por el nivel sonoro según A al igual que por los valores totales de oscilación rogamos consultar la tabla «Datos técnicos». Los niveles de ruido y de vibración fueron determinados según EN 60745.
¡PRECAUCIÓN!
Los valores indicados son válidos para equipos nuevos. Los valores de ruido y de vibración se modifican durante el uso diario.
NOTA
El nivel de las oscilaciones indicado en estas instrucciones fue medido según un procedimiento de medición conforme a EN 60745 y puede utilizarse para la comparación de las herramientas eléctricas entre sí. También es apto para una estimación provisoria de las oscilaciones.
El nivel de oscilaciones indicado, es representativo para las principales aplicaciones de la herramienta eléctrica.
Sin embargo, si la herramienta eléctrica se utiliza con herramientas de aplicación diferentes o con un mantenimiento deficiente, pueden diferir los niveles de oscilación. Esto puede aumentar significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo.
Para una estimación exacta de la carga por oscilaciones, deberán tenerse en cuenta también, los tiempos durante los cuales el equipo no estuvo en marcha, o bien que, estando en marcha, no fue realmente aplicado a su función específica. Esto puede reducir significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo de trabajo.
Implemente medidas de seguridad adicionales para la protección del operario, antes de determinar las oscilaciones, como por ejemplo: el mantenimiento de las herramientas eléctricas y de aplicación, mantener calientes las manos, organización de las secuencias de trabajo.
¡PRECAUCIÓN!
Utilizar protección para el oído en caso de niveles de presión sonora superiores a los 85 dB(A).
Datos técnicos
| L 26-6 230 | ||
| Tipo de equipo Amoladora angular | ||
| Diámetro máximo de la herramienta amoladora | mm | 230 |

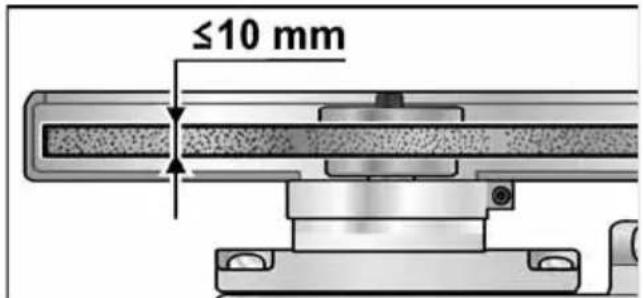

| Espesor de la herramienta amoladora | mm | 1–10 |
| Perforación del alojamiento | mm | 22,23 |
| Rosca husillo M14 | ||
| Número de revoluciones | r.p.m. | 6.500 |
| Consumo de energía | W | 2.600 |
| Potencia entregada | W | 1.800 |
| Peso según „EPTA-procedure 1/2003“ (sin cable) | kg | 6,35 |
| Tipo de protección | II/☐ | |
| Nivel sonoro según A, de acuerdo con la norma EN 60745 (ver «Ruidos y vibraciones»): | ||
| Nivel de presión sonora | dB(A) | 93 |
| Nivel de potencia sonora | dB(A) | 104 |
| Incertidumbre | db | 1,7 |
| Valor total de oscilaciones de acuerdo con la norma EN 60745 (ver «Ruidos y vibraciones»): | ||
| Valor de emisión ah durante el amolado de superficies | m/s2 | 6,4 |
| Valor de emisión ah durante el tronzado | m/s2 | 6,4 |
| Incertidumbre K | m/s2 | 1,5 |

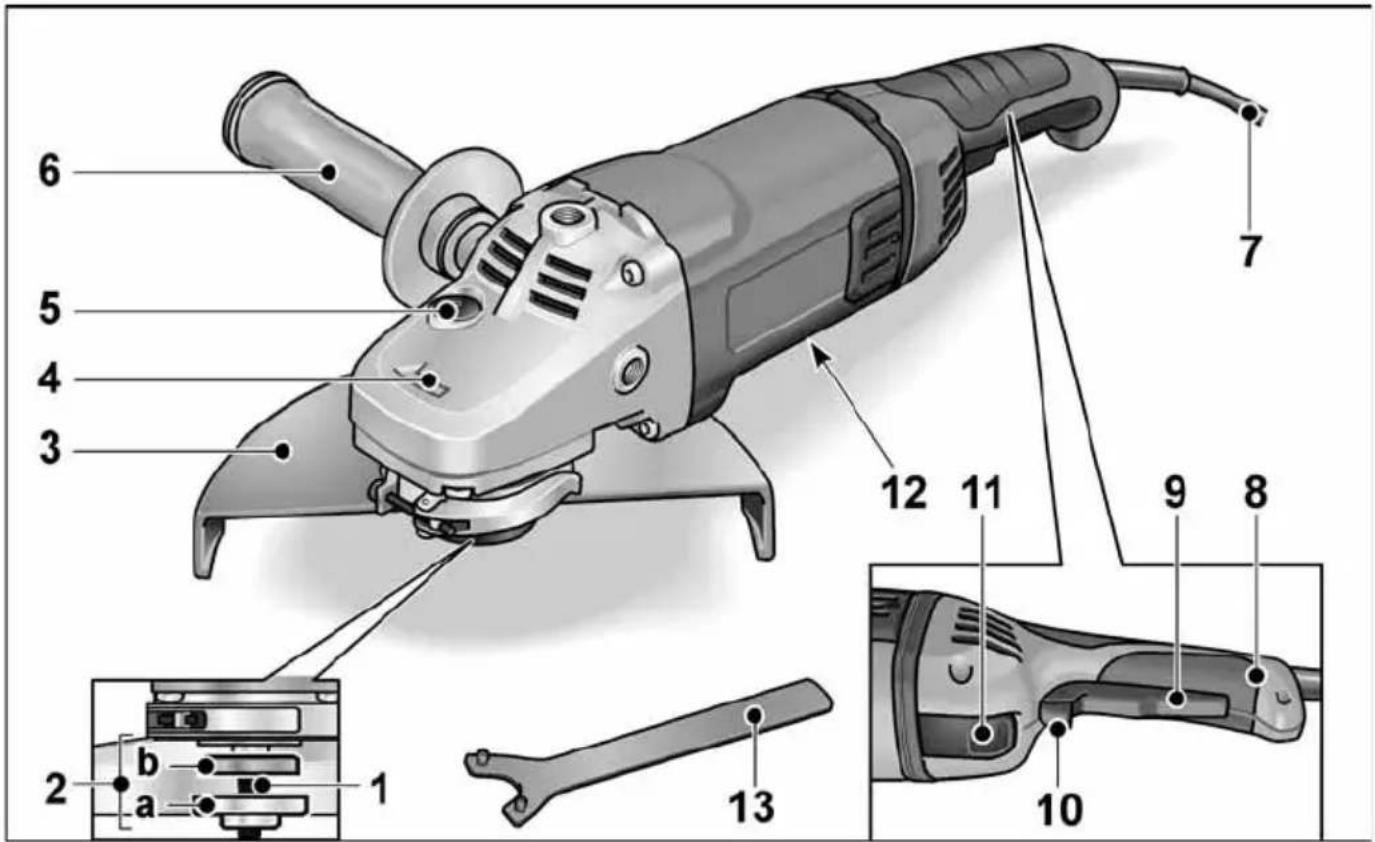

De un vistazo
En estas instrucciones se describen diferentes herramientas eléctricas. La representación puede diferir en detalles de la herramienta eléctrica adquirida.
1 Husillo
2 Acoplamiento a rosca
a Tuerca de montaje
b Acoplamiento de montaje
3 Cubierta de montaje rápido
4 Cabeza del engranaje
Con salida para el aire y flecha indicadora del sentido de giro.
5 Traba para el husillo
Para trabar el husillo durante el cambio de herramienta.
6 Manija SoftVib
La manija puede montarse arriba y a la derecha.
7 Cable de conexión a la red de 4,0 m con el enchufe correspondiente
8 Manija con conmutador
9 Conmutador
Para el encendido y apagado.

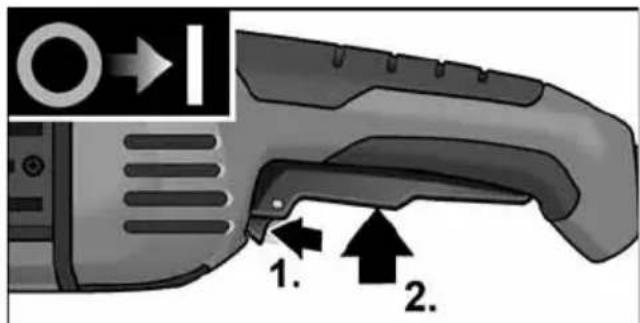

10 Bloqueo de encendido/Botón de traba Evita un arranque involuntario del equipo y traba el conmutador (9) durante el funcionamiento continuo.
11 Tecla para el destrabado
Para girar en la manija con conmutador (8) 90° en cada caso.
12 Chapa de características (no se representa)
13 Llave de pivotes
Indicaciones para el uso
¡ADVERTENCIA!
Antes de realizar cualquier trabajo en la amoladora, desconectar el enchufe de red.
Antes de la puesta en marcha
Desembalar la amoladora angular y controlar la existencia de daños y que el volumen de entrega esté completo.

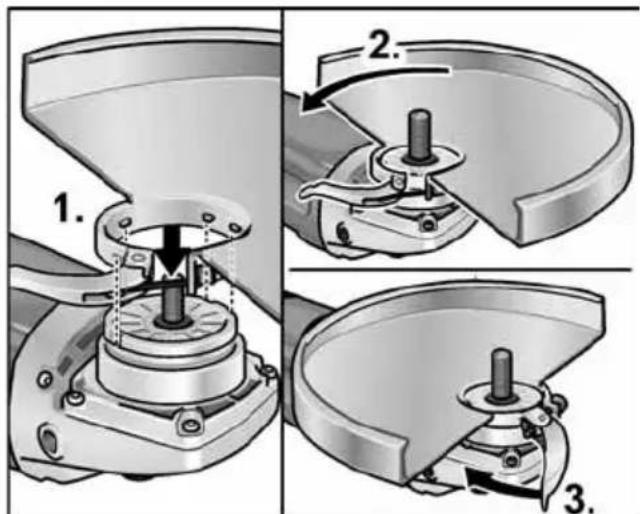

Montaje de la cubierta de protección
¡ADVERTENCIA!
Nunca trabajar sin la cubierta de protección durante tareas de desbastado o tronzado. Para el tronzado debe utilizarse una cubierta de protección especial para esta operación.
■ Desconectar el enchufe de red.
■ Colocar la cubierta de protección con el anillo de montaje sobre el acoplamiento correspondiente, haciendo introducir la leva del anillo de montaje en la ranura del acoplamiento (1.).
- Girar la cubierta de protección a la posición deseada (2.) y ajustar la palanca de montaje (3.).
■ El desmontaje tiene lugar en orden inverso.

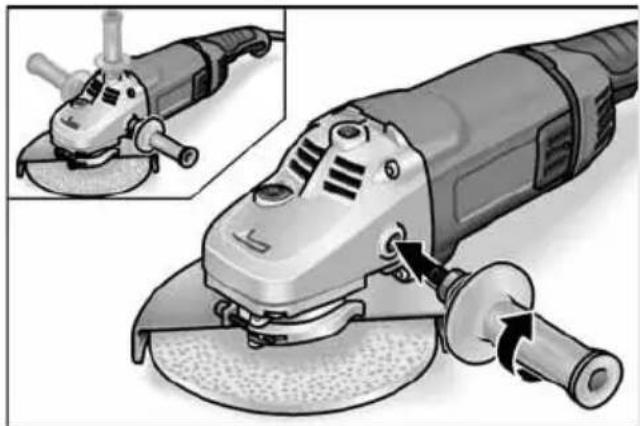

Montar la manija
No está permitido el uso de la herramienta eléctrica sin la manija.

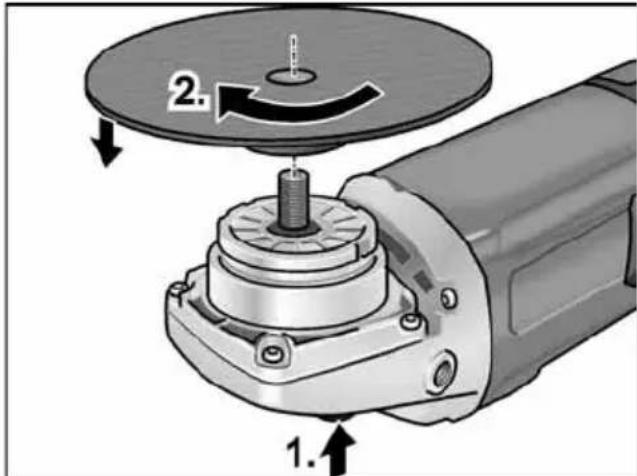

Sujetar/cambiar la herramienta
■ Desconectar el enchufe de red.
Montaje del disco amolador
■ Presionar la traba del husillo y sujetar en esta posición (1.).
■ Aflojar la tuerca de montaje del husillo, mediante la llave de pivotes, girando en sentido antihorario (2.).
■ Colocar el disco amolador en la posición correcta.
■ Enroscar la tuerca de montaje con el collarín hacia arriba en el husillo.
■ Presionar la traba del husillo y sostenerla presionada.
■ Ajustar la tuerca de montaje con la llave de pivotes.
■ Efectuar una marcha de prueba, a fin de cerciorarse de la marcha céntrica de la herramienta.
Sujetar el plato abrojo
■ Desmontaje de la cubierta de protección.
■ Presionar la traba del husillo y sostenerla presionada (1.).
■ Aflojar la tuerca de montaje del husillo, mediante la llave de pivotes, girando en sentido antihorario.
■ Quitar el acoplamiento de montaje.
■ Enroscar el plato abrojo en sentido horario en el husillo y ajustarlo con l amano (2.).
■ Asentar el papel amolador den forma centrada sobre el plato abrojo y presionarlo.
■ Efectuar una marcha de prueba, a fin de cerciorarse de la marcha céntrica de la herramienta.
Marcha de prueba
■ Conectar el enchufe de red.
■ Poner en marcha la amoladora angular mediante el conmutador balancín (sin trabarlo), dejándola en funcionamiento por aproximadamente 30 segundos. Controlar si existen excentricidades o vibraciones.
■ Parar la amoladora angular.
Encendido y apagado Marcha de tiempo reducido sin trabado
■ Presionar la trab de encendido y sujetarla (1.).
■ Presionar el conmutador (2.).
■ Para el paro, soltar el conmutador.
Funcionamiento continuo con traba
■ Presionar la trab de encendido y sujetarla (1.).
■ Presionar el conmutador y sujetarlo (2.).
■ Presionar el pulsador de traba (3.).
■ Para el paro, presionar brevemente el conmutador y soltarlo.
i NOTA
Después de un corte en el suministro de energía eléctrica, el equipo no vuelve a arrancar solo.
Ajustar la cubierta
¡ADVERTENCIA!
Nunca trabajar sin la cubierta de protección durante tareas de desbastado o tronzado. Para el tronzado debe utilizarse una cubierta de protección especial para esta operación.
¡PRECAUCIÓN!
¡Peligro de lesiones! Usar guantes de protección.
■ Desconectar el enchufe de red.
■ Aflojar la palanca de montaje (1.).
■ Ajustar la cubierta (2.).
■ Volver a ajustar la palanca de montaje (3.).
Ajuste de la manija con conmutador
La manija con conmutador puede girarse en 90° hacia ambos lados, partiendo de la posición central.
■ Presionar la tecla de traba (1.), girando simultáneamente de la manija con conmutador (2.).
■ Soltar la tecla de traba.
¡Cuidar que la misma quede trabada en
la posición final correspondiente!
Indicaciones para el trabajo
NOTA
Una vez apagada, la herramienta amoladora presenta una breve marcha inercial.
Amolado y desbastado
¡ADVERTENCIA!
Nunca utilizar los discos para el tronzado, para efectuar trabajos de desbastado.
- Para el mejor desbastado, se aconseja un ángulo de incidencia de 20° a 40°.
- Efectuar un movimiento de vaivén, aplicando una presión moderada. De esta modo la pieza en proceso no se calienta demasiado y no se producen cambios en el color de la misma. Aparte se evita la formación de ranuras.
Amolado y tronzado
¡ADVERTENCIA!
Para el tronzado debe utilizarse una cubierta de protección especial para esta operación.
Consultar el catálogo de accesorios del fabricante.
- La amoladora angular debe trabajar siempre en oposición al sentido de avance.
De lo contrario se corre el riesgo que salte incontroladamente de la ranura de corte.
- No presionar, no ladear, no oscilar.
- Adaptar la fuerza de avance al material en proceso:
mientras mas duro, más lento el avance.
Obtendrá más informaciones sobre el producto por parte del fabricante, visitando el sitio www.flex-tools.com.
Mantenimiento y cuidado
¡ADVERTENCIA!
Antes de realizar cualquier trabajo en la amoladora, desconectar el enchufe de red.
Limpieza
¡ADVERTENCIA!
Cuando se procesan metales, puede depositarse polvo conductor en el interior de la carcasa. ¡Influencias sobre el aislamiento de protección! Hacer funcionar la máquina a través de un disyuntor diferencial (corriente de accionamiento máxima de 30 mA).
■ Limpiar regularmente el equipo y las ranuras de ventilación.
La frecuencia de la limpieza dependerá del material y la intensidad de uso.
■ Limpiar periódicamente la parte interior de la carcasa y el motor con aire comprimido seco.
Escobillas de carbón
La amoladora angular está equipada con escobillas de corte automático.
Cuando éstas llegan al límite de su desgaste, la amoladora angular se detiene automáticamente.
NOTA
Utilizar únicamente repuestos legítimos del fabricante.
En caso de uso de productos de terceros, expira la garantía del fabricante.
A través de las ranuras de ventilación posteriores, puede observarse el chispeo de las escobillas durante el funcionamiento. Si se observa un chispeo muy pronunciado, deberá pararse inmediatamente la amoladora angular.
Entregar la amoladora a un taller de servicio a clientes autorizado por el fabricante.
Engranaje
NOTA
No aflojar los tornillos en la cabeza del engranaje durante el período de garantía.
El incumplimiento conduce a que la garantía del fabricante caduque.
Reparaciones
Hacer efectuar las reparaciones exclusivamente por un taller de servicios a clientes autorizado por el fabricante.
Repuestos y accesorios
Consultar los catálogos del fabricante, para informarse respecto de más accesorios, en especial herramientas de amolado.
Una gráfica de expansión y una lista de piezas de repuesto se encuentran en la homepage: www.flex-tools.com
Indicaciones para la depolución
¡ADVERTENCIA!
Inutilizar equipos radiados, cortando el cable de alimentación.
Únicamente para países pertenecientes a la UE
¡No arroje herramientas eléctricas en los residuos domiciliarios!
Según la pauta europea 2012/19/UE y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben coleccionarse por separado, haciéndoselos llegar a un reciclado que proteja el medio ambiente.
NOTA
¡Hágase informar por su comerciante especializado respecto de las posibilidades de eliminación!
Conformidad C€
Declaramos bajo nuestra única responsabilidad, que el producto descrito bajo "Datos técnicos" coincide con las siguientes normas y documentos normativos:
EN 60745 según las determinaciones de la pauta 2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsable de la documentación técnico:
Exclusión de la garantía
El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados a la interrupción del funcionamiento de la empresa, debidos al producto o la no utilización del mismo.
El fabricante y sus representantes no respon- den por daños causados por el uso incorrecto o por su uso en combinación con productos de terceros.
Índice
Símbolos utilizados 63
Símbolos no aparelho 63
Características técnicas ..... 68
Características técnicas
- Símbolos empleados
- ¡ADVERTENCIA!
- ¡PRECAUCIÓN!
- NOTA
- Símbolos en el aparato
- Para su seguridad
- Utilización adecuada a su función
- Instrucciones de seguridad para amoladoras angulares
- Advertencias de peligro generales al realizar trabajos de amolado, lijado y tronzado
- Retroceso y medidas de seguridad correspondientes
- Advertencias de seguridad especiales para el amolado y el tronzado
- Advertencias de seguridad adicionales especiales para el tronzado
- Advertencias de seguridad especiales para el amolado con papel de lija
- Otras indicaciones de seguridad
- Ruidos y vibraciones
- De un vistazo
- Indicaciones para el uso
- Antes de la puesta en marcha
- Montaje de la cubierta de protección
- Montar la manija
- Sujetar/cambiar la herramienta
- Montaje del disco amolador
- Sujetar el plato abrojo
- Marcha de prueba
- Encendido y apagado Marcha de tiempo reducido sin trabado
- Funcionamiento continuo con traba
- i NOTA
- Ajustar la cubierta
- Ajuste de la manija con conmutador
- Indicaciones para el trabajo
- Amolado y desbastado
- Amolado y tronzado
- Mantenimiento y cuidado
- Limpieza
- Escobillas de carbón
- Engranaje
- Reparaciones
- Repuestos y accesorios
- Indicaciones para la depolución
- Conformidad C€
- Exclusión de la garantía
- Índice
Marca : Flex
Modelo : L 26-6 230
Categoría : Molino
