| Márka | Flex |
| Modell | L 26-6 230 |
| Termék típusa | Sarokcsiszoló (daráló) |
| Maximális csiszolószerszám átmérő | 230 mm |
| Csiszolószerszám vastagsága | 1 - 10 mm |
| Befogó furat | 22,23 mm |
| Orsó menet | M14 |
| Üresjárati fordulatszám | 6 500 ford/perc |
| Felvett teljesítmény | 2 600 W |
| Leadott teljesítmény | 1 800 W |
| Tömeg (kábel nélkül) | 6,35 kg |
| Védelmi osztály | II (kettős szigetelés) |
| Tápfeszültség | 230 V ~ |
| Kábel hossza | 4,0 m |
| Hangnyomásszint (EN 60745) | 93 dB(A) |
| Hangteljesítményszint (EN 60745) | 104 dB(A) |
| Rezgéskibocsátás érték (csiszolás) | 6,4 m/s² (K=1,5 m/s²) |
| Rezgéskibocsátás érték (vágás) | 6,4 m/s² (K=1,5 m/s²) |
| Fogantyú | SoftVib fogantyú (3 pozíció) |
| Biztonsági berendezés | Gyorsszorító védőburkolat, bekapcsolásgátló |
| Karbantartás és tisztítás | Szellőzőnyílások rendszeres tisztítása; cserélhető szénkefék |
| Alkatrészek és javíthatóság | Robbanott nézetek a flex-tools.com oldalon; javítások hivatalos szervizben |
Gyakran ismételt kérdések - L 26-6 230 Flex
Felhasználói kérdések a következőről L 26-6 230 Flex
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét L 26-6 230 - Flex és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. L 26-6 230 márka Flex.
HASZNÁLATI ÚTMUTATÓ L 26-6 230 Flex
Használt szimbólumok 157
Szimbólumok a készüléken ..... 157
Az Ön biztonsága érdekében ..... 157
Zaj és vibráció ..... 161
Müszaki adatok 162
Az első pillantásra ..... 163
Használati útmutató 164
Karbantartás és ápolás ..... 167
Ártalmatlanítási tudnivalók ..... 167
CE-Megfelelöség 168
Felelősség kizárása 168
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzembe helyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
A II védelmi osztály (teljesen szigetelt kivitel)
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 167)
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Mielött használná ezt a sarokcsiszolót, olvassa el a következőket:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudniivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat. Ez a sarokcsiszoló a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A sarokcsiszolót csak
- rendeltetés szerinti célokra és
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
A sarokcsiszoló a következő alkalmazásokra készült:
– iparszerű felhasználás az iparban és a kézműiparban,
– fém és kö csiszolása és vágása szárazon; vágáshoz speciális védőburkolatot kell használni,
– felületköszörülés köszörűlapokkal olyan támasztó tányéron, amely a gép fordulatszámához van kialakítva,
- olyan csiszolószerszámokkal és tartozékokkal ellátott alkalmazásokhoz, amelyek ebben az útmutatóban meg vannak adva, vagy amelyeket a gyártója javasol.
Nem szabad használni például láncmaró tárcsákat, fürészlapokat.
Biztonsági előírások sarokcsiszolókhoz
FIGYELMEZTETÉS!
LOlvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tüz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Közös figyelmeztető tájékoztató a csiszoláshoz, csiszolópapírral és daraboláshoz
■ Ezt az elektromos szerszámot csiszolóként, homokpapiros csiszolóként és darabológépként. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas drótkefével végzett munkára és polírozásra.
Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat.
Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
■ Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám.
A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
- Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszá-mokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
■ A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszámok esetén a betétszerszám furatátmérőjének pontosen meg kell felelnie a karima befogási átmérőjének.
Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
■ Nem szabad sérült betétszerszámokat használni. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzotte le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok.
Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget.
Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntől.
A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port.
Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek.
Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
■ A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ A hálózati kábelt távol kell tartani a forgó betétszerszámoktól.
Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszá-mot, mielőtt a betétszerszám teljesen meg nem állt.
A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hűtőanyag szükséges.
Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében.
Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza.
Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat.
A csiszolókorong ekkor a kezelőszemély felé vagy töle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek. A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye.
Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.
■ Tartsa erősen az elektromos szerszá-mot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé.
A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog.
A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokko-lódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszá- mok a munkadarabról visszapattanjanak vagy ott megszoruljanak.
A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni.
Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
Különleges biztonsági útmutatások a csiszoláshoz és vágókoronggal végzett munkához
■ Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez előirányzott védőburkolatot.
A nem az elektromos szerszámhoz előirányzott csiszolótesteket nem lehet elegendő mértékben leárnyékolni és nem biztonságosak.
■ A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne álljon ki a védőburkolat szélének a síkjából. Egy szakszerűtlenül felszerelt csiszolókorongot, amely kiáll a védőburkolat szélésnek a síkjából, nem lehet kielégítő módon letakarni.

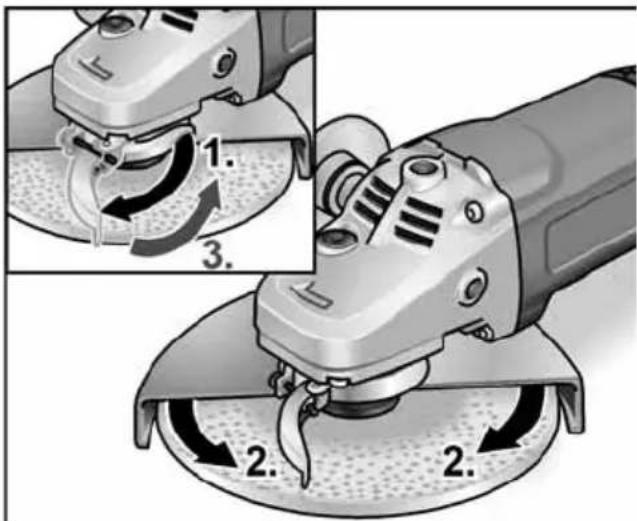

A védőbúrát biztonságosan kell fel-
szerelni az elektromos kéziszerszámra
és úgy kell beállítani, hogy az a lehető
legnagyobb biztonságot nyújtsa, vagyis
a csiszolótestnek csak a lehető
legkisebb része mutasson a kezelő felé.
A védőbúrának meg kell óvnia a kezelőt
a letörött, kirepülő daraboktól, a csiszolótest véletlen megérintésétől és
a szikráktól, amelyek meggyújthatják
az öltözetét.
■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: Soha nem szabad a vágókorong oldalfelületével csiszolni.
A vágókorongok a korong élével történő anyageltávolításra valók. Az oldalirányú erőhatás széttörheti a csiszolótesteket.
■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni az Ön által választott csiszoló-koronghoz.
A megfelelő karimák megtámasztják a csiszolókorongot, és így lecsökkentik a csiszolókorong-törés veszélyét.
A vágókorongokhoz való karimák külön-bözhetnek a más csiszolókorongokhoz használatos karimáktól.
■ Nem szabad nagyobb elektromos szerszámok elhasznált csiszolókorongjait használni.
A nagyobb elektromos szerszámokhoz való csiszolókorongok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
További különleges biztonsági útmutatások a vágókoronggal végzett munkához
■ Kerülni kell a vágótárcsa blokkolódását vagy túl a túl magas rászorító nyomást. Ne végezzen túlzottan mély vágásokat.
A vágótárcsa túlterhelése fokozza annak igénybevételét és meghajlásra vagy megakadásra való hajlamát, és így a visszarúgás vagy a csiszolótest eltörésének lehetőségét.

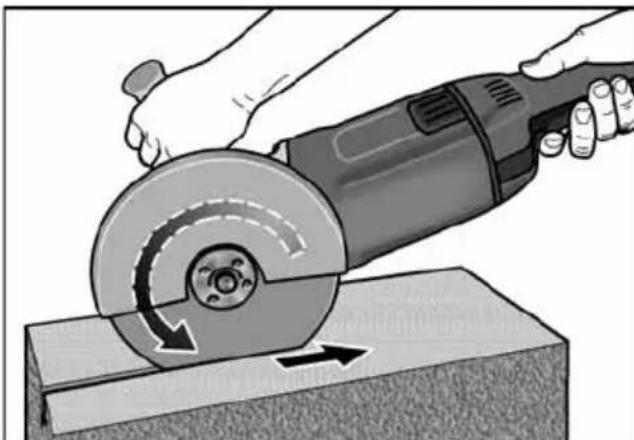

■ Kerülje a forgó vágókorong előtti és mögötti területet.
Amennyiben a vágótárcsát Öntől távolodva vezeti a munkadarabban, visszarúgás esetén az elektromos szerszám a forgó koronggal közvetlenül Ön felé löködhet.
■ Amennyiben a vágótárcsa megszorul, vagy Ön megszakítja a munkát, kapcsolja ki az elektromos szerszámot, és tartsa nyugodtan, amíg a tárcsa teljesen leáll.
Soha nem szabad a még forgó tárcsát kihúzni a vágatból, mert különben visszarúgás történhet. Határozza és szüntesse meg a megszorulás okát.
■ Ne kapcsolja be újra az elektromos szerszámot, amíg az a munkadarabban található. Először hagyja a vágótárcsát elérni teljes fordulatszámát, mielőtt óvatosan folytatja a vágást.
Ellenkező esetben a tárcsa elakadhat, kiugorhat a munkadarabból vagy visszarúgást okozhat.
■ A lapokat vagy nagy munkadarabokat le kell támasztani a beszorult vágótárcsa által okozott visszarúgás kockázatának csökkentésére.
A nagy munkadarabok saját súlyuk alatt meghajolhatnak.
A munkadarabot a tárcsa mindkét oldalán le kell támasztani, még pedig a vágás közelében és a szélénél egyaránt.
Különösen elővigyázatosnak kell lenni meglévő falakba vagy más be nem látható területekbe történő „zsebek vágásakor”.
A bemerülő vágótárcsa gáz- vagy vízvezetékekbe, elektromos vezetékekbe vagy más tárgyakba történő vágáskor visszarúgást okozhat.
Különleges biztonsági útmutatások a homokpapíros csiszoláshoz
■ Ne használjon túlméretezett csiszolólapokat, hanem kövesse a csiszolólap méretére vonatkozó gyártói adatokat. A csiszolótányéron túlnyúló csiszolólapok sérüléseket okozhatnak, valamint a csiszolólapok leblokkolását, szétszakadását vagy a visszarúgást okozhatnak.
További biztonsági útmutatások
■ A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
■ Az orsóreteszelést csak álló csiszoló-szerszám esetén szabad megnyomni.
Zaj és vibráció
MEGJEGYZÉS
Az A értékelésű zajszint értékei, valamint a rezgés súlyozott négyzetes középértékei a „Műszaki adatok” táblázatban találhatók. A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
VIGYÁZAT!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azon-ban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karban-tartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| L 26-6 230 | ||
| Készülék típusa Sarokcsiszoló | ||
| Csiszolószerszám max. ∅ | mm | 230 |
| Csiszolószerszám vastagsága | mm | 1–10 |
| Befogó furat | mm | 22,23 |
| Orsómenet M14 | ||
| Fordulatszám | ford./perc | 6.500 |
| Teljesítményfelvétel | W | 2.600 |
| Teljesítményleadás | W | 1.800 |
| A súlya a „2003/01 EPTA-eljárásnak” megfelelő (kábel nélkül) | kg | 6,35 |
| Védelmi osztály | II/☐ | |
| A értékelésű zajszint az EN 60745 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| Hangnyomásszint | dB(A) | 93 |
| Hangteljesítményszint | dB(A) | 104 |
| Bizonytalanság | db | 1,7 |
| Súlyozott négyzetes rezgés-középérték az EN 60745 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| ah emissziós érték felület csiszolásakor | m/s2 | 6,4 |
| ah emissziós érték vágáskor | m/s2 | 6,4 |
| Bizonytalanság K | m/s2 | 1,5 |

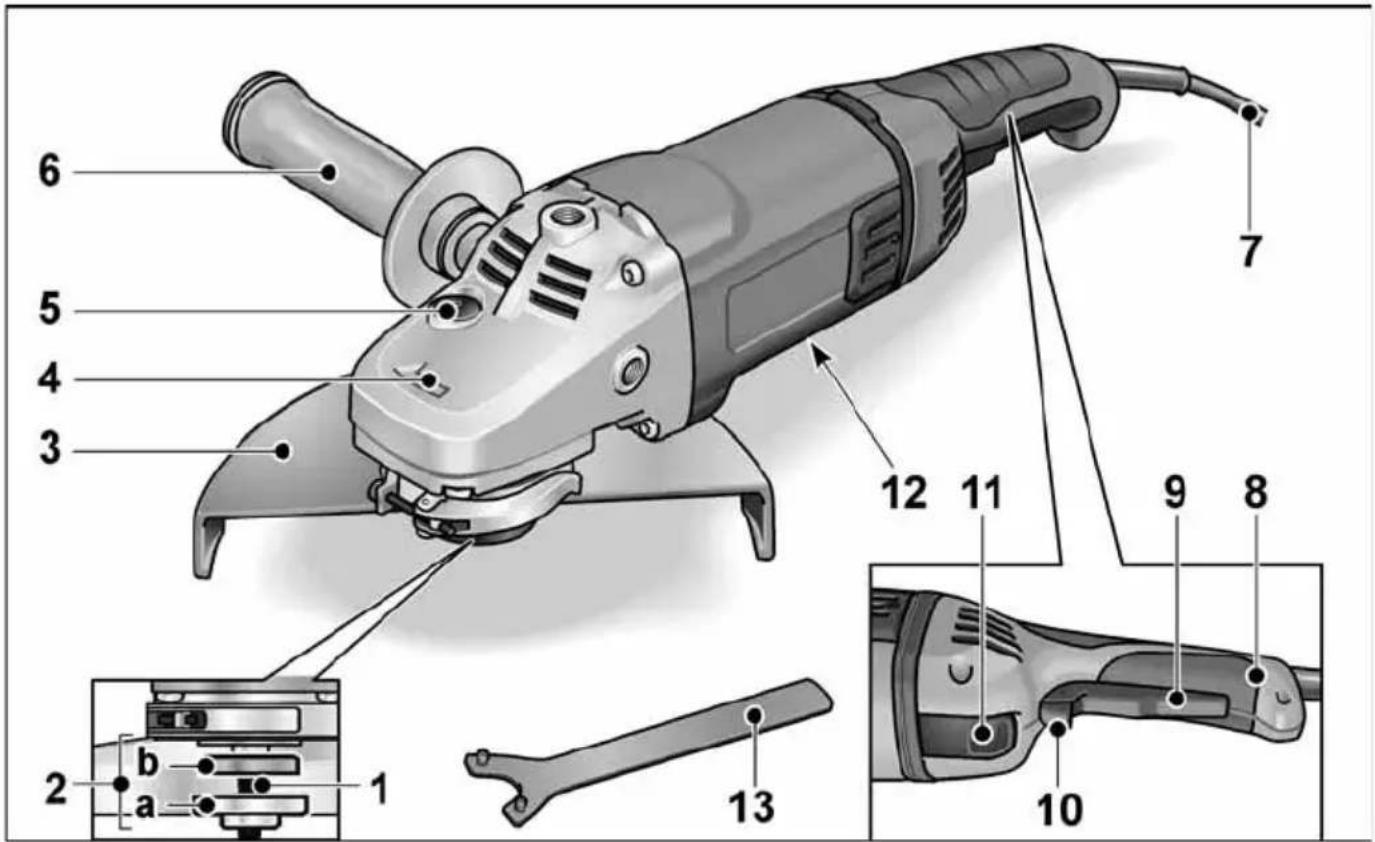

Az első pillantásra
A jelen útmutató különféle elektromos szerszámok leírását tartalmazza. Az ábrázolás részleteiben eltérhet a megvásárolt elektromos szerszámtól.
1 O r s ó
2 Menetes karima
a Szorító anya
b Szorító perem
3 Gyorsszorítós védősapka
4 Hajtásfej
Levegő-kilépővel és a forgásirány nyilával.
5 Orsórögzítés
Az orsó rögzítéséhez szerszámcse esetén.
6 SoftVib-fogantyú
A kézi fogantyú balra, felülre és jobbra is felszerelhető.
7 4,0 méteres hálózati kábel hálózati dugasszal
8 Kapcsolós kézi fogantyú
9 Kapcsoló
A be- és a kikapcsoláshoz.

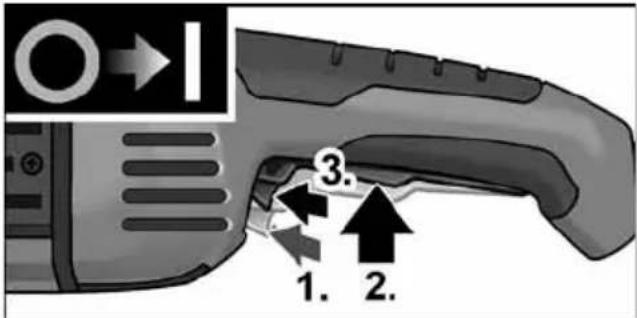

10 Bekapcsoló retesz/Rögzítő gomb Megakadályozza a készülék véletlen bekapcsolását, és folyamatos üzemben beugrasztja a kapcsolót (9).
11 Kireteszelő gomb A kapcsolós kézi fogantyú (8) 90°-onkénti elfordításához.
12 Típustábla (az ábrán nem látható)
13 Homloklyuk-kulcs
Használati útmutató
FIGYELMEZTETÉS!
A sarokcsiszolón végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.
Üzembe helyezés előtt
Csomagolja ki a sarokcsiszolót, és ellen- örizze a szállítmány teljességét és a szállí- tási károkat.
Védőburkolat felszerelése
FIGYELMEZTETÉS!
Nagyolási és vágási munkákhoz mindig használni kell a védősapkát.
Vágáshoz speciális védőburkolatot kell használni.
■ Húzza ki a hálózati dugaszt.
■ Helyezze fel a védősapkát a beszorító gyűrűvel együtt a szorító peremre úgy, hogy a gyűrűn lévő bütykök a peremen lévő hornyokba illeszkedjenek (1.).
■ Forgassa a védőburkolatot a kívánt pozícióba (2.), és húzza rá a befogókart (3.).
■ Szétszerelés fordított sorrendben.
Szerelje fel a fogantyút
Az elektromos szerszám üzemeltetése fogantyú nélkül nem megengedett.
A szerszám rögzítése/cseréje
■ Húzza ki a hálózati dugaszt.
Csiszolótárcsa felszerelése
■ Nyomja le és tartsa nyomva az orsörög-zítést (1.).
■ A rögzítőkulccsal forgassa el az óramutató járásával ellenkező irányban a szorító anyát, és vegye le (2.).
■ Helyezze be a megfelelő helyzetbe a csiszolótárcsát.
■ Csavarja fel a szorító anyát a kötéssel felfelé az orsóra.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.
■ Húzza szorosra a szorító anyát a rögzítő-kulccsal.
■ Próbajáratást kell végezni, hogy a szerszámok központos befogását ellenőrizzük.
A tépőzáras tányér rögzítése
■ Szerelje le a védőburkolatot.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést (1.).
■ A rögzítőkulccsal forgassa el az óramutató járásával ellenkező irányban a szorító anyát, és vegye le.
■ Vegye le a feszítőkarimát.
■ Csavarja fel a tépőzáras tányért az óramutató járásával megegyező irányban az orsóra, és húzza rá kézzel (2.).
■ A csiszolópapírt központosan helyezze a tépőzáras tányérra és nyomja rá.
■ Próbajáratást kell végezni, hogy a szerszámok központos befogását ellenőrizzük.
Próbaüzem
■ A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba.
■ A kapcsológombbal kapcsolja be a sarokcsiszolót (reteszelés nélkül), és működtesse kb. 30 másodpercig. Ellenőrizze a kiegyensúlyozatlanságát és a rezgéseit.
■ Kapcsolja ki a sarokcsiszolót.
Be- és kikapcsolás
Rövid idejű üzem reteszelés nélkül
■ Nyomja be és tartsa nyomva a bekapcsoló reteszelőgombot (1.).
■ A kapcsolót megnyomni (2.).
■ A kikapcsoláshoz engedje el a kapcsolót.
Tartós üzem reteszeléssel
■ Nyomja be és tartsa nyomva a bekapcsoló reteszelőgombot (1.).
■ A kapcsolót megnyomni és nyomva tartani (2.).
■ Nyomja meg a rögzítógombot (3.).
■ Kikapcsoláshoz nyomja meg röviden a kapcsolót, és engedje fel.
MEGJEGYZÉS
Áramkimaradás után a bekapcsolt készülék nem indul újra.
Állítsa be a védősapkát
FIGYELMEZTETÉS!
Nagyolási és vágási munkákhoz mindig használni kell a védősapkát. Vágáshoz speciális védőburkolatot kell használni.
VIGYÁZAT!
Sérülésveszély! Viseljen védőkesztyűt.
■ Húzza ki a hálózati dugaszt.
■ Lazítsa meg a szorítókart (1.).
■ Állítsa be a védősapkát (2.).
■ Szorítsa meg ismét a szorítókart (3.).
A kapcsolós kézi fogantyú beállítása
A kapcsolós kézi fogantyú a középső helyzetéből mindegyik irányban 90°-kal elfordítható.
■ Nyomja meg a kireteszelő gombot (1.), és egyidejűleg fordítsa el a kapcsolós kézi fogantyút (2.).
■ Engedje fel a kireteszelő gombot. Ügyeljen arra, hogy a kireteszelő gomb beugorjon a mindenkori végállásban!
Munkákra vonatkozó megjegyzések
MEGJEGYZÉS
A csiszoló a kikapcsolását követően rövid ideig még rezeg.
Nagyoló köszörülés
FIGYELMEZTETÉS!
Vágótárcsákat sohasem szabad nagyoló köszörüléshez használni.
– Tartsa 20°–40° szögben a legjobb leválasztáshoz.
– Mér sékelt nyomással mozgassa ideoda a sarokcsiszolót. Így a munkadarab nem forrósodik át, és nem keletkeznek elszíneződések rajta, továbbá nem képződnek barázdák.
Vágóköszörülés
FIGYELMEZTETÉS!
Vágáshoz speciális védőburkolatot kell használni.
Lásd a gyártó tartozékkatalógusát.
– A sarokcsiszolónak mindig ellenirányban kell forognia.
Ellenkező esetben fennáll a barázdából való ellenőrizhetetlen kiugrás veszélye.
– Ne nyomja, ne fordítsa el, és ne rezegtesse.
– A megmunkálandó anyagnak megfelelően válassza meg az előtolást: minél keményebb, annál lassabb legyen.
A gyártómű termékeiről a www.flex-
tools.com címen talál további tudnivalókat.
Karbantartás és ápolás
FIGYELMEZTETÉS!
A sarokcsiszolón végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.
Tisztítás
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Emiatt csökken a védőszigetelés hatékonysága! A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.
■ Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.
A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
■ A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
Szénkefék
A sarokcsiszoló lekapcsoló szénnel van felszerelve.
A lekapcsoló szén kopáshatárának elérésekor a sarokcsiszoló automatikusan kikapcsol.
MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a széntűz. Ha erős a széntűz, akkor a sarokcsiszolót azonnal ki kell kapcsolni.
Adja át a sarokcsiszolót egy a gyártó cég által felhatalmazott ügyfélszolgálati mühelynek.
Hajtómű
MEGJEGYZÉS
A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki.
Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
További tartozékokat, föként csiszolószerszámokat, a gyártó cég katalógusaiban talál.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszá- mokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 60745, a 2014/30/EU,
a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.
A müszaki dokumentációkért felelő személy:
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
Obsah
Použité symboly 169
- Használt szimbólumok
- FIGYELMEZTETÉS!
- VIGYÁZAT!
- MEGJEGYZÉS
- Szimbólumok a készüléken
- Az Ön biztonsága érdekében
- Rendeltetésszerű használat
- Biztonsági előírások sarokcsiszolókhoz
- Közös figyelmeztető tájékoztató a csiszoláshoz, csiszolópapírral és daraboláshoz
- Visszarúgás és megfelelő biztonsági útmutatás
- Különleges biztonsági útmutatások a csiszoláshoz és vágókoronggal végzett munkához
- További különleges biztonsági útmutatások a vágókoronggal végzett munkához
- Különleges biztonsági útmutatások a homokpapíros csiszoláshoz
- További biztonsági útmutatások
- Zaj és vibráció
- Az első pillantásra
- Használati útmutató
- Üzembe helyezés előtt
- Védőburkolat felszerelése
- Szerelje fel a fogantyút
- A szerszám rögzítése/cseréje
- Csiszolótárcsa felszerelése
- A tépőzáras tányér rögzítése
- Próbaüzem
- Be- és kikapcsolás
- Rövid idejű üzem reteszelés nélkül
- Tartós üzem reteszeléssel
- Állítsa be a védősapkát
- A kapcsolós kézi fogantyú beállítása
- Munkákra vonatkozó megjegyzések
- Nagyoló köszörülés
- Vágóköszörülés
- Karbantartás és ápolás
- Tisztítás
- Szénkefék
- Hajtómű
- Javítások
- Pótalkatrészek és tartozékok
- Ártalmatlanítási tudnivalók
- CE-Megfelelőség
- Obsah
Márka : Flex
Modell : L 26-6 230
Kategória : Daráló
