L 10-11 125 - Malūnas Flex - Nemokama naudojimo instrukcija

Produkto tipas	Kampinis šlifuoklis
Gamintojas	Flex
Modelis	L 10-11 125
Disko skersmuo	125 mm
Vartojama galia	1100 W
Tuščios eigos greitis	11 000 aps/min
Verpstės sriegis	M14
Svoris	2,4 kg
Bendras ilgis	300 mm
Bendras aukštis	180 mm
Maitinimas	Vienfazis 230 V ~ 50 Hz
Pagrindinės funkcijos	Metalo ir mineralinių medžiagų pjovimas, šlifavimas, valymas
Saugos sistema	Apsauga nuo netikėto paleidimo, verpstės blokavimas, saugos jungiklis
Priežiūra ir valymas	Vėdinimo angas valyti šepetėliu; reguliariai keisti anglies šepetėlius
Atsarginės dalys ir taisomumas	Galima įsigyti pas įgaliotus pardavėjus; taisomumo indeksas nenurodytas
Pridedami priedai	Pjovimo diskas 125 mm, ergotinis raktas, dulkių dangtelis
Garso lygis LpA	92 dB(A)
Vibracija (ah,D)	6,5 m/s²
Apsaugos klasė	II (dviguba izoliacija)

Dažnai užduodami klausimai - L 10-11 125 Flex

Kokį diską naudoti su Flex L 10-11 125 kampiniu šlifuokliu?

Naudokite 125 mm skersmens diskus su 22,2 mm skyle. Pjovimui rinkitės deimantinius arba abrazyvinius diskus, pritaikytus medžiagai.

Kaip pakeisti šlifuoklio diską?

Atjunkite prietaisą. Paspauskite verpstės blokavimą ir naudodami ergotinį raktą atsukite tvirtinimo veržlę. Pakeiskite diską ir tvirtai užsukite.

Ką daryti, jei šlifuoklis neužsiveda?

Pirmiausia patikrinkite maitinimą (kištukas, laidas). Jei dega saugos indikatorius, palaukite kelias minutes arba išjunkite ir vėl įjunkite jungiklį. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kokia Flex L 10-11 125 galia?

Sugeriamoji galia yra 1100 vatų, ideali intensyviems šlifavimo ir pjovimo darbams.

Ar šlifuoklis turi apsaugą nuo netikėto paleidimo?

Taip, jame yra apsauga nuo netikėto paleidimo, kuri neleidžia netyčia užsivesti nutrūkus elektrai.

Kaip valyti vėdinimo angas?

Naudokite minkštą šepetėlį arba suslėgtą orą susikaupusioms dulkėms pašalinti. Niekada nenaudokite vandens ar tirpiklių.

Ar galima pakeisti maitinimo laidą?

Taip, bet tik kvalifikuotas specialistas arba įgaliotas aptarnavimo centras. Naudokite identišką keitimo laidą (tipas H07RN-F).

Kokias medžiagas galima pjauti šiuo šlifuokliu?

Tinka plienui, nerūdijančiam plienui, akmeniui ir betonui su tinkamais diskais. Nenaudoti medžiui be specialaus disko.

Ar reikia kištuko su įžeminimu?

Ne, šlifuoklis yra II klasės (dviguba izoliacija) ir nereikalauja įžeminimo. Pakanka standartinio 230 V kištuko.

Kur įsigyti atsarginių dalių Flex L 10-11 125?

Atsarginės dalys (anglies šepetėliai, jungiklis, rotorius) yra prieinamos pas įgaliotus Flex pardavėjus arba internetu oficialioje svetainėje. Visada naudokite originalias dalis.

NAUDOJIMO INSTRUKCIJA L 10-11 125 Flex

Naudojami simboliai 222

Simboliai ant jrankio 222

Jūsų saugumui 222

Triukšmas ir vibracija ..... 226

Techniniai duomenys 227

Bendras jrankio vaizdas ..... 229

Nurodymai dirbant 230

Techninis aptarnavimas ir priežiūra . . . 233

Nurodymai utilizuoti 234

C ∈-Atitikimo deklaracija ..... 234

Atsakomybės pašalinimas ..... 234

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Saugos klasė II (visiškai izoliuota)

Nuoroda dėl seno įrankio utilizavimo (žr. 234 psl.)

Kai įrankis užblokuojamas, apsaugo mašiną nuo atatrankos.

Apsauga nuo perkrovos: esant perkrovai, mašina išsijungia.

Tachogeneratorius neleidžia mažeti sukimosi greičiui, veikiant apkrovai.

Saugiau dirbti ir lengviau valdyti del švelniai didėjančio sukimosi greičio.

Jutikliais valdoma temperatūros kontrolė: mašina išjungiama, kai kyla pavojus perkaisti.

Neleidžia atsitiktinai paleisti mašinos po įtampos kryčio.

Greitj galima nustatyti 6 skirtingomis pakopomis.

Stabdymo sistema sutrumpina įrankio savistabdos trukmę.

Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir vėliau laikykitės:

- šios instrukcijos,

- "Bendruju saugos taisykliu", esančiu pridedamoje knygelèje, naudojantis elektriniais irankiais (spaudinio-Nr.: 315.915),

- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šlifuokli galima naudoti:

- pagal paskirti,

- saugumo technikos požiūriu neprie-kaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šis kampinis šlifuoklis yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– metalui ir akmeniui šlifuoti ir pjauti sausuoju būdu; pjaunant yra būtinas specialus pjovimo apsauginis gaubtas,
– darbui, naudojant šlifavimo reikmenis ir priedus, išvardintus šioje instrukcijoje arba rekomenduojamus gamintojo.

Neleistina dirbti, naudojant pvz., frezavimo ar pjovimo diskus.

Saugos nuorodos dirbantiems su kampinio šlifuoklis

!SPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo ir pjaustymo abrazyviniais pjovimo diskais darbus

• Šj elektrinį įrankį galima naudoti kaip šlifuoklj ir darbui su vieliniais šepečiais. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu.
  Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
• Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo popieriumi, netinka darbui su vieliniais šepečiais ir nepritaikytas poliruoti. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
  ■ Nenaudokite priedų, kurie nėra gamin-tojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
  ■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.

Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti i visas puses.

• Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
• Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės skersmuo turi tiksliai tikti jungės įtvaro skersmeniui.

Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

Nenaudokite pažeistų darbinių įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus– ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus– ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius– ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbiniį įrankį. Kai Jūs patikrinote ir įstatėte darbiniį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsuų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.

Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis.

Akys privalo būti apsaugotos nuo i šalis lekiančių pašalinių kūnu, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.

Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

- Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.

■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių.

Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbinį įrankį.

■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.

Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.

■ Niekuomet neneškite veikiančio elektrinio įrankio.

Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.

■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.

Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.

■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.

Kibirkštys gali uždegti šias medžiagas.

■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.

Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija į besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai. Jei, pvz., šlifavimo diskas įstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali įstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties įstrigimo vietoje. Šlifavimo diskai čia taip pat gali lūžti. Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio. Atatürkos atveju darbinis įrankis kliudyti Jūsų ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatranka stumia elektrinį įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

- Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų i detalę ir neįstrigtų. Besisukantis darbinis įrankis ties kampaís, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių. Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.

Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus.
Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.
■ Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
■ Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t.y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
■ Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nusta- tytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko.
Apsauginis gaubtas privalo saugoti dirbantjjj nuo nuolaužu ir atsitiktiniu kontaktu su šlifavimo disku.
■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi.
Pjovimo diskai yra skirti medžiagai šalinti su disko briauna. Šoninis jegų poveikis i ši šlifavimo diską gali jį suardyti.
■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam šlifavimo diskui.
Tinkamos jungès paremia šlifavimo diskus ir sumažina šlifavimo disku lūžimo pavojų. Pjovimo diskų jungès gali skirtis nuo kitų šlifavimo diskų jungių.

■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių šlifavimo diskų.
Didesniems elektriniams įrankiams skirti šlifavimo diskai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių.
Pjovimo disko perkrova didina jo apkrovą ir polinkį persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.
■ Venkite zonų prieš ir už besisukančio abrazyvinio pjovimo disko.
Jei abrazyvinį pjovimo diską gaminyje stumiate nuo savęs, atatrankos atveju elektrinis įrankis su besisukančiu disku gali būti bloškiamas tiesiai į Jus.
■ Jeigu abrazyvinis pjovimo diskas užstrigo arba Jūs nutraukėte darbą, prietaisą išjunkite ir ramiai palaukite, kol diskas sustos. Niekada nebandykite ištraukti dar besisukančio abrazyvinio pjovimo disko, priešingu atveju galima atatranka. Išsiaiškinkite ir pašalinkite jstrigimo priežastis.
■ Nejjunkite elektrinio prietaiso vėl, jei diskas yra detalėje. Prieš atsargiai pjaudami toliau, leiskite pjovimo diskui pasiekti didžiausią sūkių skaičių. Priešingu atveju diskas gali įstrigti, iššokti iš gaminio arba sukelti atatranką.
■ Plokštes arba didelius gaminius atremkite, kad sumažintumėte dėl suspausto pjovimo disko kylantį atatrankos pavojų. Didelės detalės gali išlinkti nuo savo savojo svorio. Gaminys privalo būti atremtas abejose disko pusėse, tiek arti pjūvio, tiek ir prie briaunos.
■ Ypač atsargūs būkite pjaudami "kišeninius pjūvius" esančiose sienose arba kitose nematomose srityse.
Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.

Kiti saugos nurodymai

■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
■ Veleno fiksatorių spauskite tik įrankiui nesisukant.

Triukšmas ir vibracija

NURODYMAS

A koreguoto triukšmo lygio vertės bei bendrosios virpesių lygio vertės nurodytos lentelėje „Techniniai duomenys“.

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

ATSARGIA!!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Siuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.

Sis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai jvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

		L 8-11 115 L	8-11 125 LE	9-11 125 L 10-	11 125
Įrankio tipas Kampinis šlifuoklis
Didžiausias disko skersmuo	mm 115	125

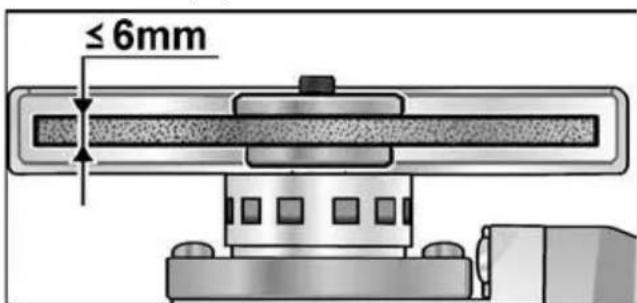

Šlifuoklio diskai mm 1–6
Disko kiaurymės skersmuo	mm 22,23
Suklio sriegis M14
Sukimosi greitis	aps./min	11.500 6.000–11		500 11.500
Imama galia W 800		900 1050
Atiduodama galia	W 460	600		650
Svoris pagal „EPTA-procedure 01/2003“(be kabelio)	kg	2,0			2,1
Saugos klasė		II/☐
A koreguotas triukšmo lygis pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Triukšmo slėgio lygis L_pA	dB(A)	86,4		87	85
Triukšmo galios lygis L_WA	dB(A)	97,4		98	96
Paklaida K	db	3,0
Bendroji virpesių lygio vertė pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Emisijos vertė a_h šlifuojant paviršius	m/s2	7,7		8,5	6,3
Emisijos vertė a_h pjaunant	m/s2	3,0			1,6
Paklaida K	m/s2	1,5
		L 14-11 115 L	14-11 125 LE	14-11 115 LE 14-	11 125
Irankio tipas Kampinis šlifuoklis
Didžiausias disko skersmuo	mm 115	125 115 125
Šlifuoklio diskai mm 1–6
Disko kiaurymės skersmuo	mm 22,23
Suklio sriegis M14
Sukimosi greitis	aps./min	11.500 2.800–11.500
Imama galia W		1400
Atiduodama galia	W	880
Svoris pagal „EPTA-procedure 01/2003“(be kabelio)	kg	2,3
Saugos klasė		II/☐
A koreguotas triukšmo lygis pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Triukšmo slėgio lygis L_pA	dB(A)	86
Triukšmo galios lygis L_WA	dB(A)	97
Paklaida K	db	3,0
Bendroji virpesių lygio vertė pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Emisijos vertė a_h šlifuojant paviršius	m/s2	6,3
Emisijos vertė a_h pjaunant	m/s2	1,4
Paklaida K	m/s2	1,5

Bendras jrankio vaizdas

Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai. Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo įsigyto elektrinio įrankio.

Reguliuojamas be įrankio; 12 fiksavimo padėtys iki 360°.

Rankena gali būti sumontuota

ir kairėje, ir dešinėje pusėje.

Skirta nustatyti suklius, kai keičiami įrankiai.

6 Pavaros galvutė

Su ventiliaciniais plyšiais ir sukimosi krypties rodykle.

7 Jungiklis

[ranki jungti ir išjungti.

Su fiksavimo pozicija ilgalaikio darbo režimui.

8 Užpakalinė rankena

9 Sukimosi greičio reguliavimo ratukas (LE 9-11 125, LE 14-11 115, LE 14-11 125)

10 Tinklo kabelis, 4 m ilgio, su šakute

11 [rankio skydelis (nepavaizduotas)

12 Veržliaraktis su dvejais rageliais

Nurodymai dirbant

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

Prieš pirmą naudojimą

Kampinj šlifuoklj išpakuokite, patikrinkite, ar įrankio komplektas yra pilnas, ar įrankis nepažeistas transportuojant.

Apsauginio gaubto montavimas

ISPÉJIMAS!

Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto. Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

■ Ištraukite kištuką iš tinklo lizdo.

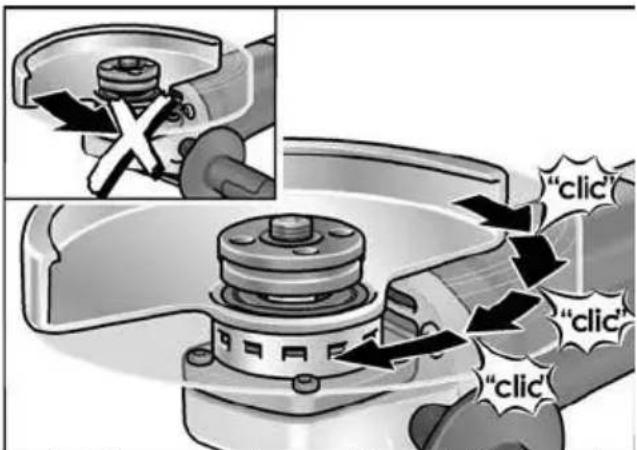

■ Uždėkite apsauginį gaubtą (1.). Uždėti reikia taip, kad apsauginio gaubto iškyšos būtų jungės išėmose.
■ Pasukite apsauginį gaubtą laikrodžio rodyklės kryptimi (2.). Sukti galima tik į vieną pusę!
■ Išmontuojama atvirkščia eilės tvarka.

Sumontuokite rankeną

Naudoti elektrinį įrankį be rankenos draudžiama.

Irankio tvirtinimas/keitimas

■ Ištraukite kištuką iš tinklo lizdo.
Šlifavimo disko montavimas

■ Nuspauskite suklio fiksatorių ir laikykite jį nuspaustą (1.).
■ Tvirtinimo veržliaraktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).

Rankena

■ Nuimkite nuo įrankio rankeną, sukdami ją prieš laikrodžio rodyklę.

■ Uždengimą, esantį ant rankenos, pasukite 180°, kol jis užsifiksuos. Tvirtinimo raktas laisvas.

■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje (1.).
■ Tvirtinimo raktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).

■ lstatykite diską i jam skirtą vieta.
■ Ant veleno užsukite tvirtinimo veržlę iškiliaja puse į viršų.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.

■ Priveržkite veržles veržliarakčiu arba kaištiniu veržliarakčiu.
■ Išbandykite, kaip veikia įrankis ir pati- krinkite antgalio centrini įtempimą.

Bandomoji eiga

■ lkiškite šakutę i lizda.
■ ljunkite šlifuokli jungikliu (trumpalaikiam darbo režimui, be fiksacijos) ir leiskite jam pasisukti apie 30 s tuščiaja veika. Patikrinkite, ar nėra disbalanso arba vibraciju.
■ Išjunkite šlifuoklj.

ljungimas ir išjungimas

ljungimas trumpalaikio darbo režimui be fiksavimo

■ Jungiklj pastumkite i priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite.

ljungimas ilgalaikio darbo režimui su fiksavimu

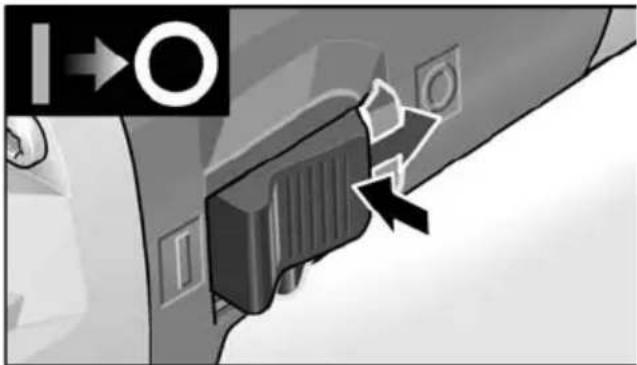

■ Jungiklj pastumkite i priekj (1.) ir užfiksuokite toje padętyje, paspausdami jo priekinę dalj (2.).

■ Norėdami išjungti įrankį, atpalaiduokite jungiklj, paspausdami jo užpakalinę dalį.

i NURODYMAS

Dingus el. srovei, ijungtas įrankis nebeveikia.

Sukimosi greičio reguliavimas (LE 9-11 125, LE 14-11 115, LE 14-11 125)

■ Norėdami parinkti sukimosi greitį, regulia-vimo ratuką pasukite į reikiamą padėtį.

ATSARGIAI!

Susizeidimo pavojus, sutrūkus diskui. Naudokite reikmenis ir priedus, skirtus atliekamam darbui.

i NURODYMAS

Esant per dideliam apkrovimui arba perkaiti-mui ilgalaikio darbo režime prietaisas automatiškai sumažina sukimosi greitj, kol įrankis atvėsta.

Pakeiskite apsauginio gaubto padėtį

Kad būtų galima priderinti prie atliekamo darbo, apsauginį gaubtą be įrankio galima užfiksuoti 12 pozicijų 360°.

ATSARGIA!!

Susižalojimo pavojus!

Nešiokite apsaugines pirštines.

■ Ištraukite kištuką iš tinklo lizdo.

■ Sukite apsauginį gaubtą priešinga nei nurodyta sukimo krypties rodykle ant pavaros galvutės kryptimi iki reikalingos padėties.

Patarimai dirbant

i NURODYMAS

Po išjungimo diskas dar kurj laiką sukasi.

Šlifavimas

!SPÉJIMAS!

Po išjungimo diskas dar kurj laiką sukasi.

– Šlifavimas bus našesnis, jei diskas su šlifuojamu paviršiumi sudarys 20°–40° kampa.

– Vedžiokite šlifuoklj įvairiomis kryptimis, lengvai spausdami.

Tuomet šlifuojama detalė pernelyg nejkaista ir ant paviršiaus neatsiranda nusispalvinimų; be to nelieka nelygumu.

Pjovimas

ISPÉJIMAS!

Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

Žr. gamintojo priedų katalogą.

– Kampinis šlifuoklis visada turi dirbti priešpriešine kryptimi.

Kitaip diskas gali iššokti iš jpjovos.

– Nespauskite, nekreipkite ir nejudinkite disko pirmyn bei atgal.
- Postūmio greitis priklauso nuo pjauna-mos medžiagos kietumo:
- kuo kietesnė medžiaga, tuo lėčiau reikia vesti diską.

Daugiau informacijos apie gamintojo produkcija rasite internete adresu: www.flex-tools.com.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuka iš elektros tinklo lizdo.

Valymas

ISPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse gali susikaupti laidžios dulkės. Tai turi neigiamos įtakos apsauginei izoliacijai! Įrankį junkite per apsauginį nuotėkio srovės jungiklj (suveikimo srovė ne didesnė, negu 30 mA).

■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.

Angliniai šepetėliai

Šlifuoklyje yra šepetėliai su išjungimo įtaisu. Šlifuoklis automatiškai išsijungia, kai jame esantys angliniai šepetėliai susidėvi.

NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis.

Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Esant labai stipriam kibirkščiavimui, nedelsiant išjunkite šlifuoklj.

Pristatykite jì į gamintojo įgaliotas dirbtuves.

Pavara

NURODYMAS

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu.

Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen. Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES del senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

(€-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli 235

Simboli uz instrumenta ..... 235

Jūsu drošībai 235
