BRUKSANVISNING RE 16-5 115 Flex

Henvisninger om avskaffing av gammelt apparat (se side 124)!

CE-merking

CE-merking

Teckenförklaring ..... 125

För din säkerhet 125

Buller och vibration 129

Tekniska data 130

Översikt 131

Bruksanvisning 132

Underhåll 136

Skrotning och avfallshantering ..... 137

(€-Försäkran om överensstämmelse . 137

Ansvar 137

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs noggrant igenom bruks- anvisningen för att minska risken för skador!

Använd skyddsglasögon!

Använd hörselskydd!

Arbeta alltid med båda händerna!

Avfallshantering (skrotning) (se sida 137)!

CE-märkning

CE-märkning

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,

- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr. 315915),

– gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Elverktyget får endast användas

- för avsett ändamål

- i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Renoveringsslipmaskinen RE 16-5 115 är avsedd

• för användning inom industri och hantverk,
  – för att fräsa av utstående formskarvar och för ruggning av betongytor,
  – för att avlägsna färg, puts, platt- och mattlimsrester på hårt underlag (härd puts, betong),
  – för torr slipning och glättning av betong, puts, golvmassa, sandsten, chamotte och asfalt,
  – för perforering av tapeter på hårt underlag
  – för användning med tillbehör som erbjuds av FLEX för denna maskin och som är godkända för ett varvtal på minst 6300 rpm.

Användning av kap-, skrubb- och lamellslipskivor eller trådborstar är ej tillåtet.

Vid användning av renoveringsslipmaskinen RE 16-5 115 ska en dammsug av typ M anslutas.

Säkerhetsanvisningar för renoveringsslipmaskin

WARNING!

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

- Detta elverktyg kan användas som saneringsfräs, renoveringsslipmaskin, slipmaskin och för slipning med sandpapper. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

- Detta elverktyg är ej lämpligt för arbete med trådborstar och kapskivor liksom inte heller för polering.

Ej avsedd användning av elverktyget kan leda till skador.

■ Omvandla inte detta elverktyg så att det fungerar på ett sätt som inte är specifikt konstruerat och specificerat av verktygstillverkaren.

Om bara en hand används kan det resultera i att kontrollen tappas, vilket kan resultera i allvarliga personskador.

■ Använd inga insatsverktyg som inte är särskilt avsedda och har bestämts av tillverkaren för detta elverktyg.

Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

■ Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal.

Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

■ Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mätt.

Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.

■ Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel.

Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.

■ Måtten på tillbehörsmonteringen måste passa måtten på monteringshårdvaran på elverktyget.

Tillbehör som inte matchar monteringen på hårdvaran för elverktyget kommer att köras obalanserat, vibrerar överdrivet mycket och göra att kontrollen förloras.

■ Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet.

Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar.

Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.

Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden.

Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

■ Håll alltid nätsladden på avständ från roterande verktyg.

Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

- Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla.

Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.

■ Låt aldrig maskin vara igång när den bärs.

Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.

■ Rengör maskinens luftöppningar regelbundet.

Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.

■ Använd ej maskinen i närheten av brännbart material.

Gnistor kan tända dessa material.

■ Använd aldrig verktyg som kräver kylvätska.

Användning av vatten eller andra kylmedel kan leda till elektriska stötar.

Särskilda säkerhetsanvisningar för slipning

■ Använd uteslutande för denna maskin godkända slipverktyg och det för dessa verktyg avsedda sprängskyddet.

Slipverktyg som inte är avsedda för denna maskin kan inte avskärmas tillräckligt och är osäkra.

■ Sprängskyddet måste vara säkert monterat på maskinen och så inställt, att högsta möjliga säkerhet uppnås, dvs minsta möjliga del av slipverktyget är riktat öppet mot operatören.

Sprängskyddet ska skydda operatören mot avbrutna delar och tillfällig kontakt med slipverktyget.

- Slipverktygen får endast användas för därför rekommenderat ändamål.

Till exempel: Slipa aldrig med en diamant-sliptallriks sidyta. Diamantsliptallrikar är avsedda för slipning med sliptallrikens undersida. Kraftinverkan från sidan kan bryta dessa slipverktyg.

■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp verktyg.

Lämpliga flänsar stöder verktygen och minskar därmed risken för brott.

■ Använd ej nötta verktyg från större maskiner.

Verktygen för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning. Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett backslag. Slipskivan rör sig då mot eller från operatören beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas.

Ett backslag är följden av felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten.

Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.

■ Håll alltid händerna på avstånd från roterande verktyg.

Verktyget kan vid vid backslag röra sig över handen.

■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag.

Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.

Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar.

Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

■ Använd inte en kedjesåg eller ett tandat sågblad.

Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.

Särskilda säkerhetsanvisningar för sandpappersslipning

■ Använd ej överdimensionerade slipblad utan följ tillverkarens anvisningar rörande slipbladets storlek.

Slipblad som sticker ut utanför sliptallriken kan förorsaka skador liksom blockering, sönderrivning av slipbladen eller backslag.

Särskilda säkerhetsanvisningar för fräsning

■ Bearbeta ej ytor med friliggande stålarmeringar. Risk för backslag!
- Var särskilt försiktig vid bearbetning av hörn, kanter och extrema övergångar. Risk för skada på fräshuvudet resp fräshjul.
■ Elverktyget får endast tas i drift när fräshjulen kan rotera fritt.
■ Använd endast original fräshuvuden och fräshjul från FLEX. Adapter eller reducerstycken får ej användas.

Vidare säkerhetsanvisningar

■ Använd endast för utomhusbruk godkänd förlängningssladd.
■ Avslipning av blyfärg är ej lämpligt. Blyfärger bör endast avlägsnas av specialist.
- Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest). Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas. Använd dammskyddsmask. Använd suganläggningar.

SAKSKADOR!

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

WARNING!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Tekniska data

Produkt Renoveringsslipmaskinen
Produkttyp RE 16-5 115
Nätspänning V/Hz 220-240/50-60
Skyddsisolering		☐ / II
Märkeffekt W 1.600
Avgiven effekt W 900
Tomgångsvarvtal rpm		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Märkvarvtal rpm 6.300
Verktygshållare ∅ 12
Vikt enligt "FLEX procedure 01" kg	3,1
vid användning av styrfoten:
Fräshuvud-∅	mm	80
Fräsdjup	mm	0...6
vid användning av skyddshuven:
Max skivdiameter	mm	115
A-viktad ljudnivå enligt EN 62841 (se "Buller och vibration"):
Ljudtrycksnivå L_pA	dB(A)	90
Ljudeffektnivå L_WA	dB(A)	98
Osäkerhet K db 3
Sammanlagt vibrationsvärde enligt EN 62841 (se "Buller och vibration"):
Emissionsvärde a_h vid ...
Fräsning av putsytor	m/s^2	2,5
Slipning av betongytor	m/s^2	8,2
Slipning med slipark	m/s^2	2,5
Osäkerhet K	m/s^2	1,5

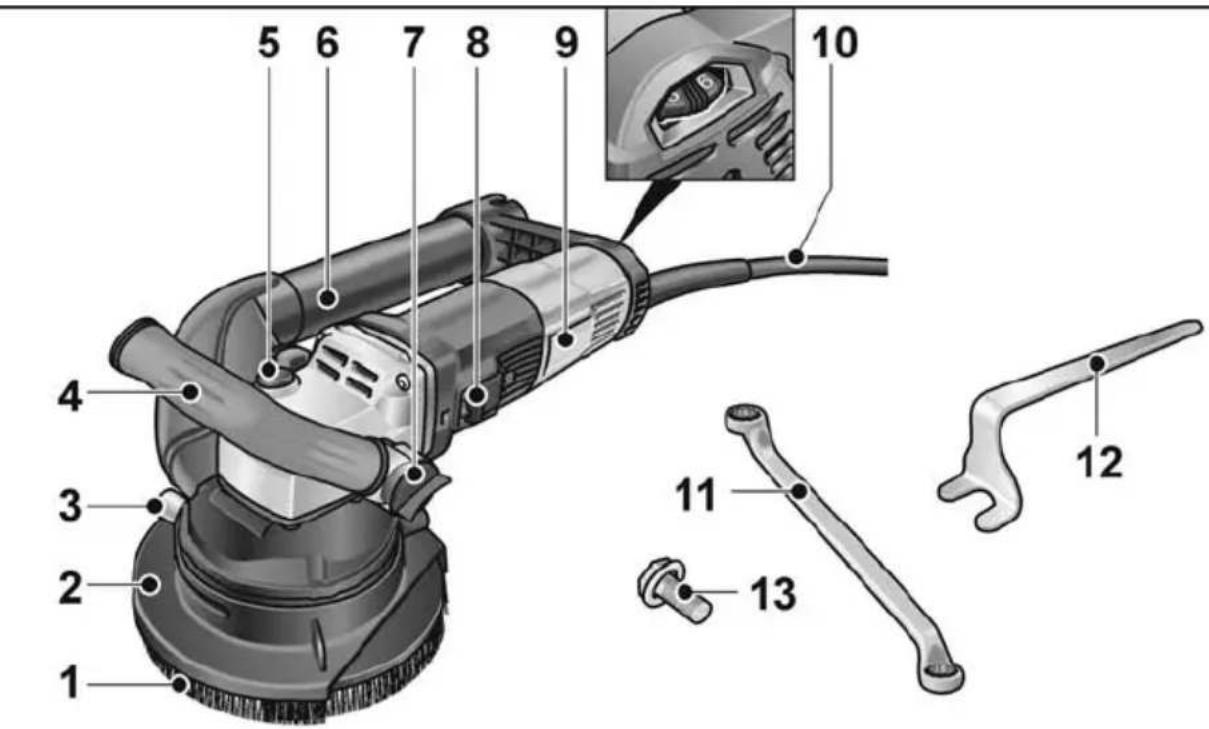

Översikt

1 2 3 4 5 6 7 8 9 10 11 12 13

1 Borstkrans
2 Skyddshuv med borstkrans och svängbart kantsegment
3 Feststellschraube
4 Stödhandtag
5 Spindellås

för att läsa spindeln vid verktygsbyte.

6 Utsugningsrör
7 Fäste för bygelhandtag
8 Vippkontakt

För till- och frånslagning.

Med fast läge för kontinuerlig drift.

9 Typskylt
10 Anslutningssladd 4,0 m med nätkontakt
11 Ringnyckel
12 Mothållsnyckel
13 Fästskruv
14 Fräshuvud med fräshjul

Rekommenderad hastighet: 3-4

15 Diamantsliptallrik

Rekommenderad hastighet: 5-6

16 Sliptallrik med kardborrfäste, dämpad

Rekommenderad hastighet: 1-3

17 Styrfot

Bruksanvisning

Före start

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.

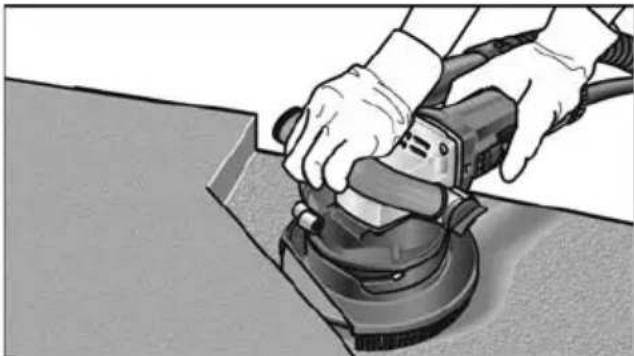

Drift med skyddshuv

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

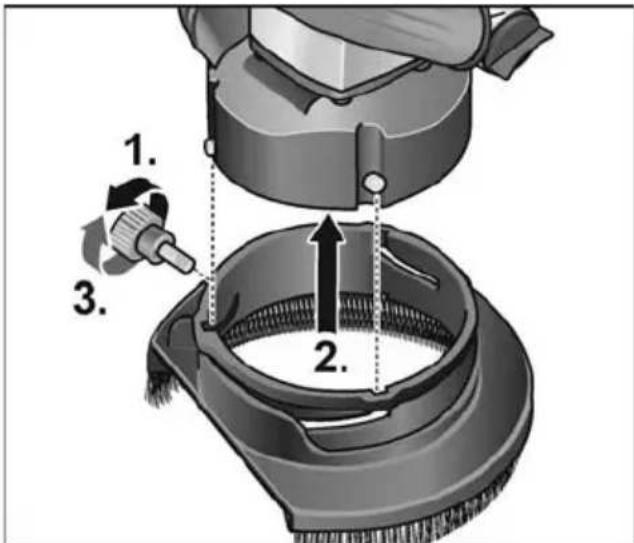

Montering av skyddshuv

1. 2. 3.

■ Lossa och skruva ut lässkruven (1.).
■ För skyddshuven över stiften på kåpan (2.).
■ Skruva in lässkruven (3.).
■ Skyddshuven demonteras i omvänd ordning.

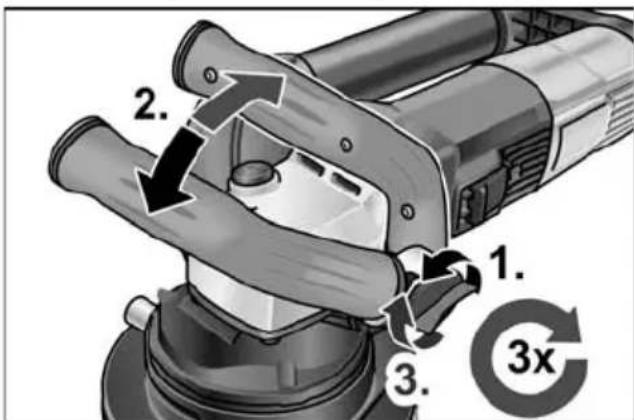

Justera bygelhandtag

1. 2. 3. 3x

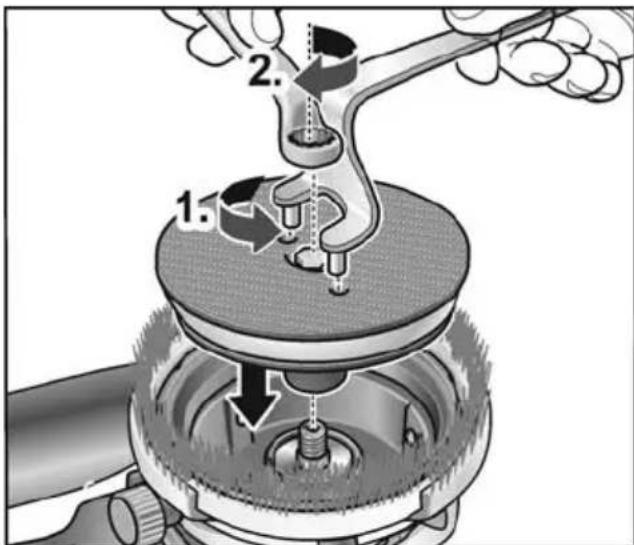

Montering av sliptallrik med kardborrfäste

■ Sätt fast kardborrondellen på spindeln.
■ Skruva in fästskruven i gängan.
Håll fast kardborrondellen moturs med mothållsnyckeln (1.).
Dra åt fästskruven medurs med ringnyckeln (2.).
Lägg slipskiva centrerat på sliptallriken med kardborrfäste.

■ Sätt fast diamantsliptallriken på spindeln.
■ Skruva in fästskruven i gängan.
■ Håll diamantsliptallriken moturs med mothållsnyckeln (1.).
Dra åt fästskruven medurs med ringnyckeln (med 25 Nm) (2.).

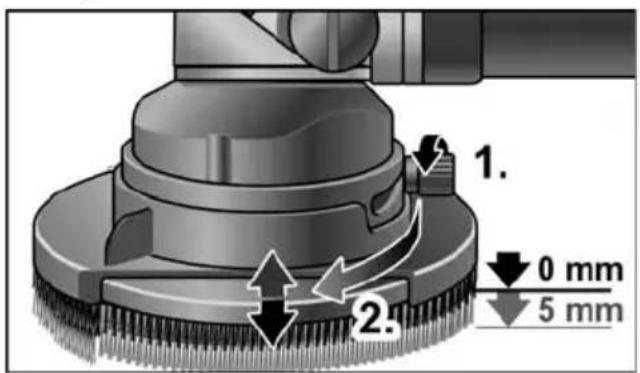

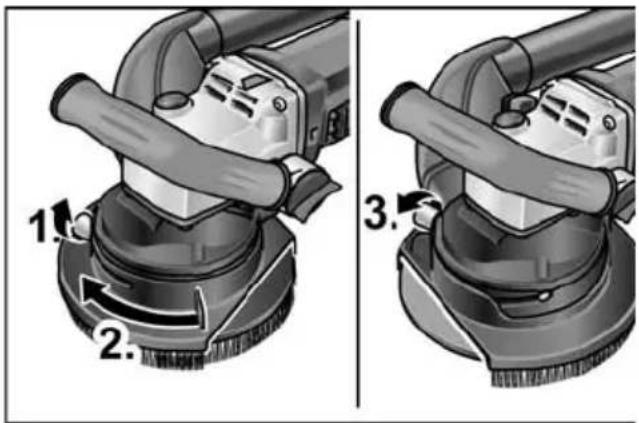

Kontrollera skyddshuvens läge

Borstkransen ska sticka ut 0–1 mm över sliptallriken. För att jämna ut diamant-sliptallrikens slitage kan skyddshuven ställas in i höjd.

1. 2. 0 mm 5 mm

■ Lossa lässkruven moturs (1.).
■ Ställ in skyddshuven på önskad höjd genom att vrida den (2.).
Dra åt lässkruven.

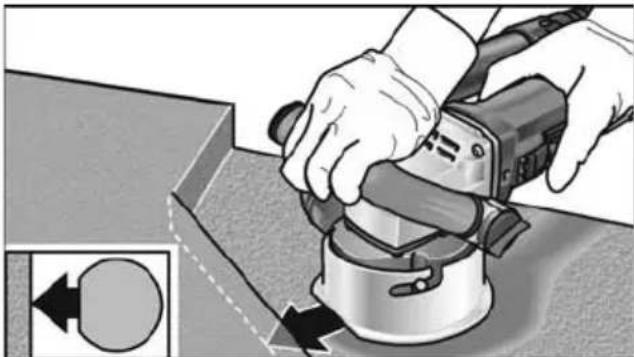

Drift med styrfot

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

■ Lossa och skruva ut lässkruven (1.).
■ För styrfoten över stiften på käpan (2.).
■ Skruva in lässkruven (3.).
■ Styrfoten demonteras i omvänd ordning.

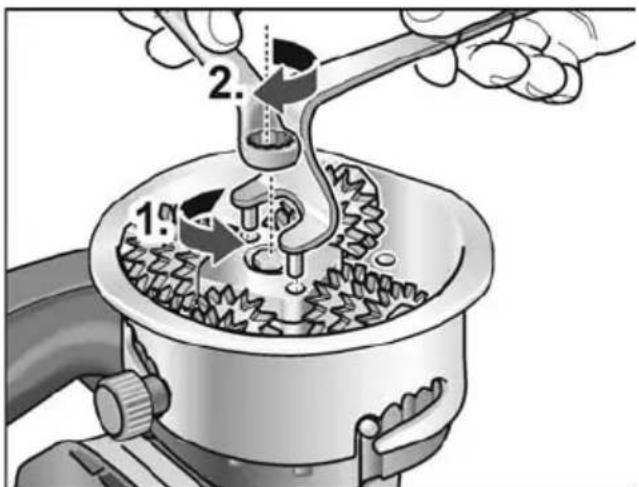

Montering av fräshuvud

■ Sätt fast fräshuvudet på spindeln.
■ Skruva in fästskruven i gängan.
■ Håll fast fräshuvudet moturs med mothållsnyckeln (1.).
■ Dra åt fästskruven medurs med ringnyckeln (med 25 Nm) (2.).
Fräshuvudet demonteras i omvänd ordning.

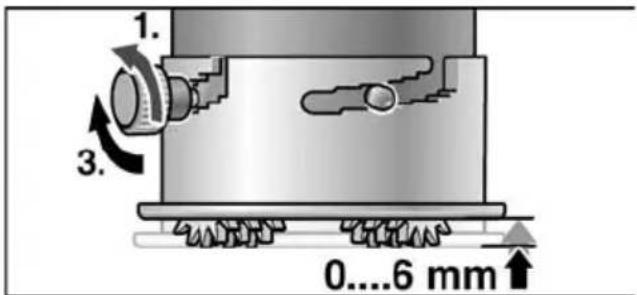

Fräsdjupsinställning

Fräsdjupet kan ställas in i 6 steg från 0 till 6 mm.

■ Lossa lässkruven moturs (1.).
■ Ställ in skyddshuven på önskad höjd genom att vrida den.
■ Dra åt lässkruven (3.).

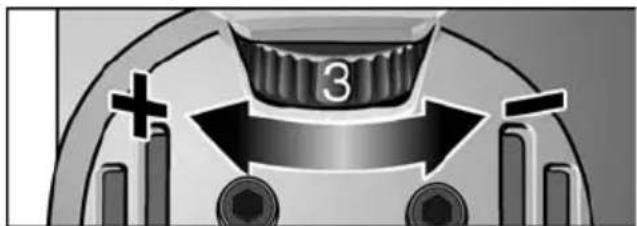

Hastighetsinställning

Ställ ratten på önskat arbetsvarvtal.

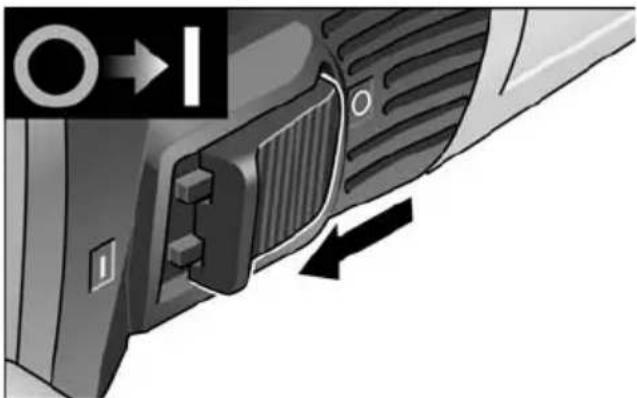

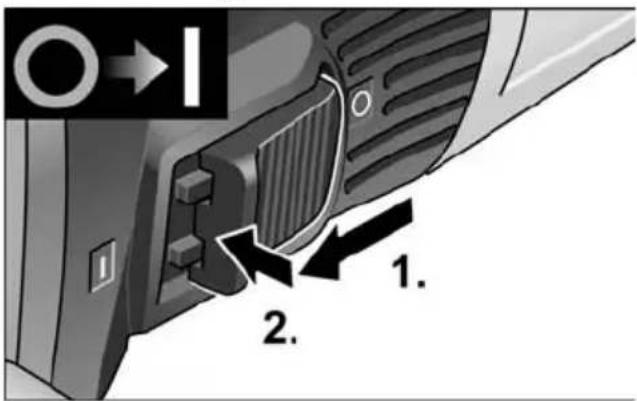

Elverktygets till- och frånslagning Kort drift utan spärr

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Fränkoppling: Släpp vippkontakten.

i OBS Efter strömavbrott startar den tillkopplade maskinen inte igen.

1. 2.

- Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast. Fränkoppling:

1 2. 1.

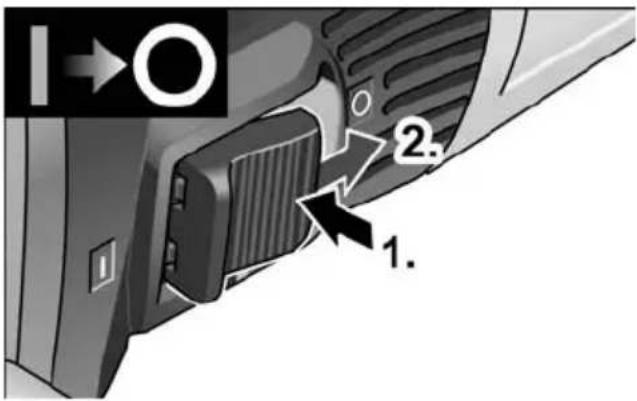

■ Fränkoppling: Tryck på vippkontaktens bakre ända.

i OBS

Vid kortvarig överbelastning stängs elverktyget av automatiskt. För att arbeta vidare, stäng av och slå på elverktyget igen. Vid överhettning på grund av överbelastning under kontinuerlig drift reducerar elverktyget automatiskt varvtalet tills den svalnat tillräckligt. När nedkylningsläget är avlutat stängs elverktyget automatiskt av.

För att arbeta vidare, stäng av och slå på elverktyget igen.

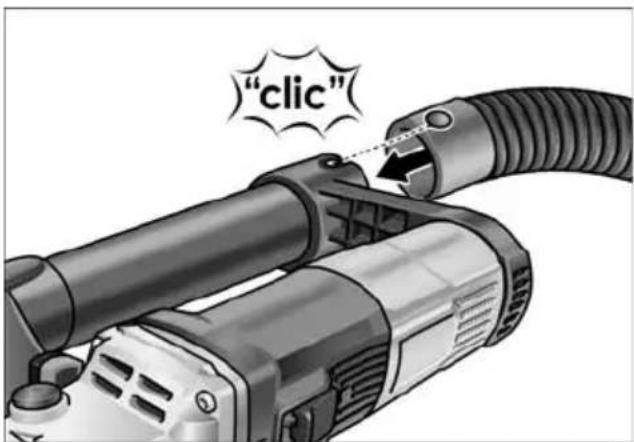

Användning av suganläggning

VAR FÖRSIKTIG!

Under drift måste fräsen vara ansluten till en utsugning. Utsugningssystemet måste vara godkänt för stendamm.

För utsugning av särskilt hälsovådligt, cancerogent och torrt damm måste en för detta ändamål godkänd specialdammsug användas.

Vid varje störning i utsugningssystemet måste arbetet omgående avbrytas och maskinen slås från. Åtgärda störningen före återstart.

i OBS

Vid användning av renoveringsslipmaskinen RE 16-5 115 ska en dammsug av typ M anslutas.

"click"

- Koppla sugslangen på sugröret. - Anslutning av sugslangen till suganläggningen. Beakta suganläggningens bruksanvisning! Kontrollera anslutningen! Använd passande adapter vid behov.

i

OBS

Kontakta dammsugarleverantören om dammsugaren behöver en särskild anslutningsadapter (dvs en annan anslutningsadapter än den (32 mm/36 mm) som ingår vid slipmaskinens leverans för att erhålla en lämplig adapter.

Arbeta med maskinen

!

WARNING!

Den roterande sliptallriken får ej komma i kontakt med vassa utstående föremål. Risk för backslag! Skador på sliptallriken.

Vid skador eller stark avnötning måste sliptallriken bytas ut.

!

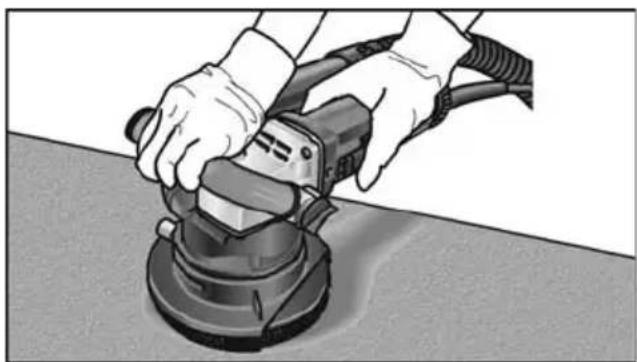

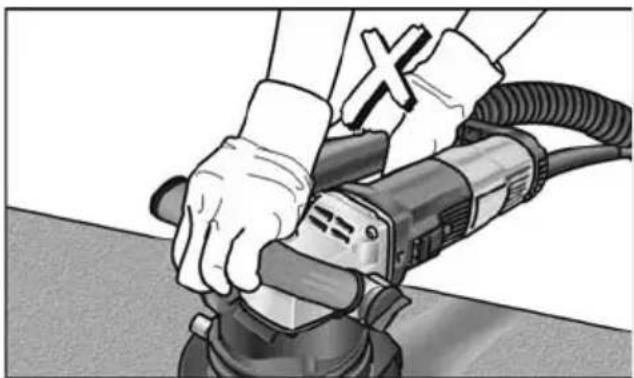

VAR FÖRSIKTIG!

Håll fast elverktyget med båda händerna!

1. Montering av skyddshuv eller styrfot.
2. Montera verktyget.
3. Inställning av skyddshuv resp styrfot på rätt höjd.
4. Anslut suganläggningen.
5. Stick in nätkontakten.
6. Provkör för att kontrollera att verktyget är riktigt monterat. Starta elverktyget (utan att låta startknappen snäppa fast) och låt det gå ca 30 sekunder. Beakta eventuell obalans och vibration.
7. Ställ in önskat varvtal.
8. Koppla till suganläggningen.
9. Håll fast elverktyget med båda händerna.

Håll alltid en hand på elverktyget för att i nödfall genast kunna stänga av det.

1. Koppla till maskinen.

Vid användning av skyddshuven:

■ Sätt renoveringslipmaskinen på arbetsytan.
Borstkransen måste ligga jämnt på arbetsytan.
Höj trycket för att slipverktyget ska få kontakt med arbetsytan. Sväng därvid renoveringsslipmaskinen med överlappande rörelser.

■ För hörnslipning: – Stäng av maskinen och vänta tills slipverktyget står stilla.

1. 2. 3.

– Lossa spännskruven (1.).
– Sväng det svängbara kantsegmentet åt höger (2.).
– Dra åt spännskruven (3.)
– Koppla till maskinen igen.

Vid användning av styrfoten

■ Ställ styrfoten helt på ytan som ska bearbetas.
■ Sväng renoveringsslipmaskinen med överlappande rörelser.
■ För hörnslipning är en sida av styrfoten rak.

Kontrollera regelbundet att fräshjulen roterar på sina axlar. Avlägsna eventuella dammavlagringar genom skakning.

Efter arbetet

■ Koppla efter arbetet från elverktyget och dra ut nätsladden.
■ Koppla från suganläggningen.
■ Rengör elverktyget.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

i OBS

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Rengöring

WARNING!

Använd varken vatten eller andra rengöringsvätskor.

Blås igenom motorrummet och käpans insida med torr tryckluft regelbundet.
■ Rengör skyddshuven resp styrfoten med torr tryckluft. Avlägsna fastsittande smuts med pensel eller borste.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

i OBS

Lossa ej skruvarna på motorkåpan under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

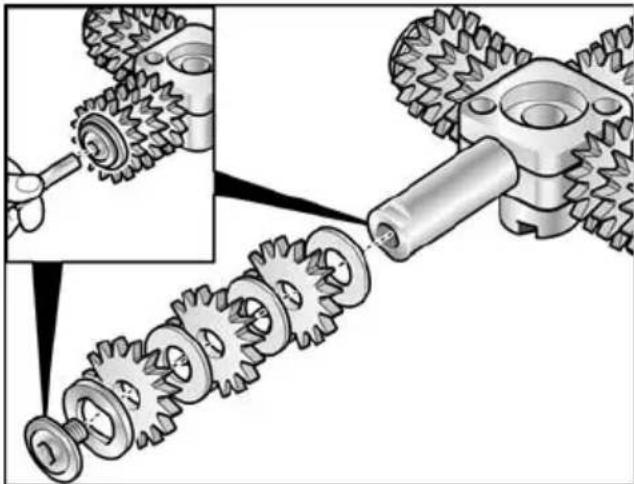

Byte av fräshjul på fräshuvudet

VAR FÖRSIKTIG!

Använd alltid fräshjul av samma typ.

För riktig montering av fräshjulen – se tillhörande monteringsanvisning.

Reservdelar och tillbehör

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

EU-försäkran om överensstämmelse ingår som bilaga I i denna bruksanvisning.

Ansvar

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
