KÄYTTÖOHJE RE 16-5 115 Flex

fi Alkuperäinen käyttöohjekirja ....138

Käytetyt symbolit 138

Turvallisuusasiaa 138

Melu ja tärinä 142

Tekniset tiedot 143

Kuva koneesta 144

Käyttöohjeet 145

Huolto ja hoito 149

Kierrätysohjeita 150

C€-Vaatimustenmukaisuus ..... 150

Vastuun poissulkeminen ..... 150

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohje

loukkaantumisriskin pienentämiseksi!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Työtä tehdessäsi käytä aina molempia käsiäsi!

Vanhan laitteen kierrätysohjeet (katso sivu 150)!

CE-merkintä

UKCA-merkintä

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

- koneen käyttöohje,

– sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti-nro: 315915),

- käyttöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

- määräystenmukaiseen käyttötarkoitukseen.

– sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Saneeraushiomakone RE 16-5 115 on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
  – saumakohtien jyrsintään ja betonipintojen karhennukseen,
  – vanhan maalin, rappauksen, laatta- ja mattoliiman poistamiseen kovapintaisilta alustoilta (kova rappaus, betoni),
  – betonin, rappauksen, tasoitepintojen, hiekkakiven, samotin ja asfaltin kuivahiontaan ja tasoittamiseen,
• tapettien rei'itykseen kovilla alustoilla,
  – käytettäväksi FLEX in tälle koneelle tarjoamien työkalujen kanssa, joiden käyttö on sallittu vähintään 6300 r/min kierrosnopeudella.

Käyttö katkaisu-, napa- ja lamellilaikkojen tai teräsharjojen kanssa ei ole sallittu.

Käytettäessä saneeraushiomakonetta RE 16-5 115 koneeseen on liitettävä luokan M imuri.

Saneeraushiomakonetta koskevat turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Tätä sähkötyökalua tulee käyttää korjaus- ja saneeraustöihin vastaavan varusteen kanssa jyrsinkoneena, saneeraushiomakoneena ja, hiomakoneena hiekkapaperihiomakoneena. Huomioi kaikki turvallisuusohjeet, käyttöohjeet, piirustukset ja tiedot, jotka toimitetaan koneen mukana. Jollet noudata seuraavia ohjeita, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia.

■ Kyseinen sähkötyökalu ei sovellu työskentelyyn teräsharjoilla, kiillotukseen tai katkaisuun.
Sähkötyökalun käyttö ohjeidenvastaisiin käyttötarkoituksiin voi aiheuttaa vaaratilanteita ja loukkaantumisia.
- Älä muuta tätä sähkötyökalua toimimaan tavalla, jota työkalun valmistaja ei ole sille nimenomaisesti suunnitellut ja määrittänyt.
Tällainen muuntaminen voi johtaa hallinnan menetykseen ja aiheuttaa vakavia henkilövahinkoja.
- Älä käytä mitään käyttötyökaluja, joita valmistaja ei ole hyväksynyt nimenomaan tälle sähkötyökalulle.
Vaikka pystyt kiinnittämään lisävarusteen sähkötyökaluun, kokonaisuus ei välttämättä ole käytön kannalta turvallinen.
Käyttötyökalun sallitun kierrosnopeuden tulee olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimi kierrosnopeus.
Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön.
■ Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Vääränkokoisia vaihtotyökaluja ei voida suojata tai hallita riittävästi.
■ Hiomalaikan, hiomalautasen tai muun hiomatarvikkeen tulee sopia tarkasti sähkötyökalun hiomakaraan.
Vaihtotyökalut, jotka eivät sovi tarkasti sähkötyökalun hiomakaraan, pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat johtaa koneen hallinnan menettämiseen.
■ Lisävarusteiden kiinnitysmittojen on vastattava sähkötyökalun kiinnitystarvikkeiden mittoja.
Lisävarusteet, jotka eivät ole yhteensopivia sähkötyökalun kiinnityslaitteisiin käyvät tasapainottomasti, tärisevät liikaa ja saattavat aiheuttaa hallinnan menettämisen.

• Älä käytä vioittuneita vaihtotyökaluja. Tarkista aina ennen koneen käyttöä, ettei vaihtotyökalussa ole säröjä tai halkeamia ja ettei hiomalaikka ole kulunut. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto. Käytä vain hyväkuntoisia ja ehjiä vaihtotyökaluja. Kun olet tarkistanut ja asentanut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja varmista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan.
  Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.

Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiukkasilta. Suojaa silmät lenteleviltä vierailta esineiltä tms., joita voi syntyä erilaisessa käytössä. Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.

■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta. Työstettävästä pinnasta irtoavat kappaleet tai murtuneen vaihtotyökalun osat saattavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.

- Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.

• Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät koneen hallinnan, verkkojohto voi katketa tai tarttua kiinni ja kätesi tai käsivartesi saattaa osua pyörivään vaihtotyökaluun.
• Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt.
  Pyörivä vaihtotyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.
• Älä kanna koskaan käynnissä olevaa sähkötyökalua. Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.
  ■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot. Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.
• Älä käytä sähkötyökalua palavien materiaalien lähellä. Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.
• Älä käytä vaihtotyökaluja, joiden käyttö vaatii nestemäisiä jäähdytysmenetelmiä.
  Veden tai jonkin muun nestemäisen jäähdytysaineen käyttö voi aiheuttaa sähköiskun.

Erityiset hiontaa koskevat turvallisuusohjeet

Käytä ainoastaan kyseiselle sähkötyökalulle hyväksyttyjä hiomatyökaluja ja vain niille tarkoitettuja suojuksia. Hiomatyökaluja, joita ei ole tarkoitettu kyseiselle sähkötyökalulle, ei voida suojata riittävästi eikä niiden käyttö ole turvallista.
■ Suojuksen tulee olla hyvin kiinnitetty sähkötyökaluun ja säädetty niin, että koneen käyttäjän turvallisuus on suurin mahdollinen, ts. vain mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjään päin. Suojuksen tarkoituksena on suojata koneen käyttäjää irtoavilta kappaleilta ja estää tahaton kosketus hiomatyökaluun.

■ Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön, mihin niitä suositellaan. Esimerkiksi: Älä koskaan hio timanttihiomalaikan sivupinnalla. Timanttilaikat on tarkoitettu materiaalin poistoon hiomalaikan alapintaa käyttäen. Hiomatyökalu saattaa mennä rikki, jos siihen kohdistuu sivuttaisia voimia.
Käytä aina ehjää kiinnityslaippaa, joka sopii kooltaan ja muodoltaan valitsemaasi vaihtotyökaluun. Sopivat laipat tukevat vaihtotyökaluja ja vähentävät samalla murtumisriskiä.
- Älä käytä kuluneita vaihtotyökaluja, jotka ovat kuuluneet suurempiin sähkötyökaluihin. Suurempien sähkötyökalujen vaihtotyökalut eivät sovellu pienempien sähkötyökalujen korkeille kierrosluville, ja ne voivat murtua.

Takapotku ja siihen liittyvät turvallisuusohjeet

Takapotku on koneen äkillinen reaktio, jonka aiheuttaa vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinnitakertuminen tai -juuttuminen. Takertuessaan kiinni tai jumittuessaan pyörivä sähkötyökalu pysähtyy äkillisesti. Tällöin hallitsematon sähkötyökalu sinkoutuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan.

Jos esim. hiomalaikka tarttuu kiinni tai jumittuu työkappaleeseen, niin hiomalaikan reuna, joka painautuu työkappaleeseen, voi juuttua kiinni, jolloin hiomalaikka irtoaa tai aiheuttaa takapotkun. Hiomalaikka liikkuu silloin koneen käyttäjää kohti tai poispäin käyttäjästä riippuen laikan pyörimissuunnasta kiinnijuuttumiskohdassa. Tällöin hiomalaikat saattavat myös murtua.

Takapotkun aiheuttaa sähkötyökalun väärinkäyttö tai käyttö väärään käyttötarkoitukseen. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.

• Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat. Mikäli mahdollista, käytä aina lisäkahvaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin. Koneen käyttäjä pystyy hallitsemaan takapotkun ja reaktiovoimat noudattamall sopivia varotoimenpiteitä.
• Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle. Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.
  ■ Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa. Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin hiomalaikan liike jumittumiskohdassa.
  ■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella. Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta.
• Älä käytä ketju- tai hammastettua sahanterää. Tällaiset vaihtotyökalut aiheuttavat usein takapotkun tai sähkötyökalun hallinnan menettämisen.
• Älä käytä liian suuria hiomakiekkoja, vaan noudata valmistajan antamia hiomakiekkojen kokotietoja. Hiomakiekot, jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumisia sekä johtaa hiomakiekon kiinnijuuttumiseen, repeytymiseen tai takapotkuun.

Erityiset hiekkapaperihiontaa koskevat turvallisuusohjeet

Erityiset jyrsintää koskevat turvallisuusohjeet

• Älä työstä alueita, joissa on vapaana olevia teräsraudoitteita. Takapotkun vaara!
  ■ Noudata erityistä varovaisuutta työstettäessä kulmia, reunoja ja äärimmäisiä ylimenoja. Jyrsinpää ja/tai jyrsinterät saattavat vaurioitua.
  ■ Ota sähkötyökalu käyttöön vain, kun jyrsinterät pystyvät pyörimään vapaasti.
  Käytä vain alkuperäisiä FLEX jyrsinpäitä ja jyrsinteriä. Älä käytä adapteria tai supistuskappaletta.

Muita turvallisuusohjeita

Käytä vain ulkokäyttöön hyväksyttyä jatkojohtoa.
Lyijypitoisten maalien hiontaa ei suositella. Lyijypitoiset maalit saa poistaa vain alan ammattimies.
- Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia). Ryhdy tarvittaviin varotoimiin, jos työssä voi muodostua terveydelle haitallista, palavaa tai räjähdysaltista pölyä. Käytä hengityssuojainta. Käytä pölynimujärjestelmää.

ESINEVAHINGOT!

Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.

Melu ja tärinä

VAROITUS!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

OHJE

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 62841 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei varsinaisesti käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Tekniset tiedot

Tuote Saneeraushiomakone
Tuotetyyppi RE 16-5 115
Verkkojännite V/Hz 220-240/50-60
Suojausluokka		☐ / II
Ottoteho W 1.600
Antoteho W 900
Tyhjäkäyntikierrosluku r/min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Nimellinen kierrosluku r/min 6.300
Työkalun kiinnitys ∅ 12
Paino "FLEX procedure 01" mukaan kg		3,1
Käytettäessä ohjainpöytää:
Jyrsinpään ∅	mm	80
Jyrsintäsyvyys	mm	0...6
Käytettäessä laikansuojaa:
Laikan halkaisija max.	mm	115
A-painotettu melutaso standardin EN 62841 mukaan (ks. "Melu ja tärinä"):
Äänenpainetaso LpA	dB(A)	90
Äänitehotaso LWA	dB(A)	98
Epävarmuus K	db	3
Tärinän kokonaisarvo standardin EN 62841 mukaan (ks. "Melu ja tärinä"):
Päästöarvo ah...
Laastipintojen jyrsintä	m/s2	2,5
Betonipintojen hionta	m/s2	8,2
Hionta hiomakiekolla	m/s2	2,5
Epävarmuus K	m/s2	1,5

Kuva koneesta

1 H a r j a r e u
2 Laikansuoja, jossa harjareunus ja sivuun käännettävä reunasegmentti
3 Lukitusruuv
4 Lisäkahva
5 Karalukko

Karan lukitsemiseen vaihdettaessa työkalu.

6 Imuputki
7 Lisäkahvan kiinnitys
8 Käynnistyskytkin

Koneen käynnistämiseen ja pysäyttämiseen.

Lukitusasento pitempää työjaksoa varten.

9nTyyppikilpi

10 Liitäntäjohto 4,0 m ja verkkopistotulppa
11 Lenkkiavain
12 Kiintoavain
13 Kiinnitysruuvi
14 Jyrsinpää ja jyrsinterät Suositeltu nopeus: 3-4
15 Timanttihiomalautanen Suositeltu nopeus: 5-6
16 Tarra-alusta, pehmustettu Suositeltu nopeus: 1-3
17 Ohjainpöytä

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja tarvikkeet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

Käyttö laikansuojan kanssa

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

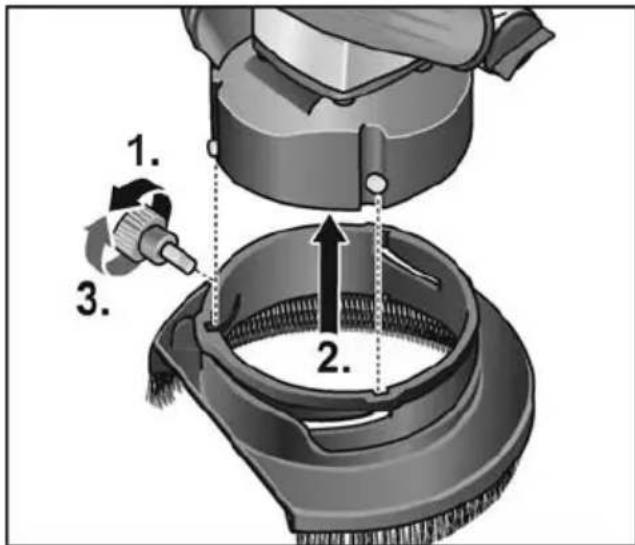

Laikansuojan kiinnitys

1. 2. 3.

■ Avaa lukitusruuvi ja irrota (1.).
■ Työnnä suoja tappien päälle koneen rungossa (2.).
■ Kierrä lukitusruuvi paikoilleen (3.).
- Irrota laikansuoja päinvastaisessa järjestyksessä.

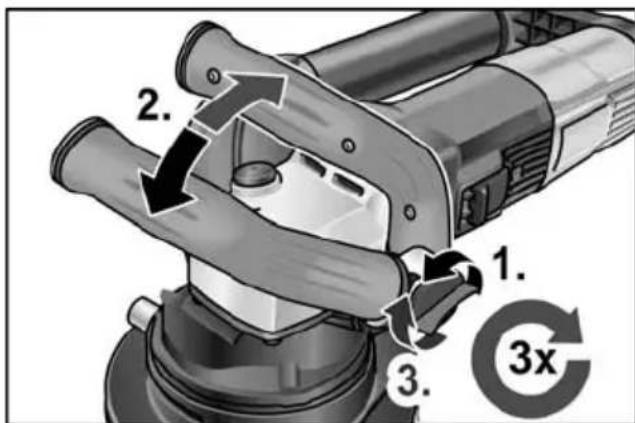

Lisäkahvan säätö

1. 2. 3. 3x

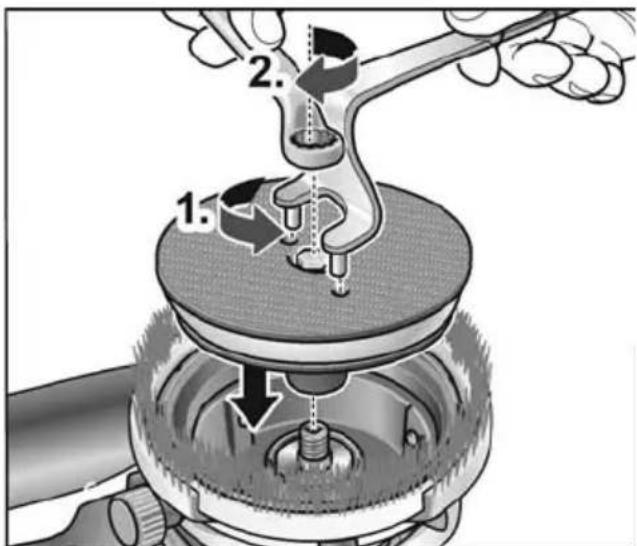

Tarra-alustan kiinnitys

■ Kiinnitä tarra-alusta karaan.
■ Kierrä kiinnitysruuvi kierteseen.
- Pidä kiintoavaimella tarra-alustasta vastaan vastapäivään (1.).
- Kiristä kiinnitysruuvi lenkkiavaimella myötäpäivään (2.).
■ Aseta hiomalaikka keskelle tarra-alustaa.

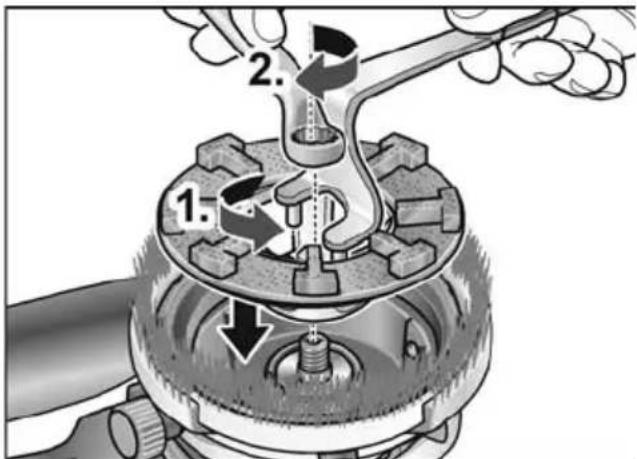

Timanttihiomalaikan kiinnitys

■ Kiinnitä timanttihiomalautanen karaan.
■ Kierrä kiinnitysruuvi kierteseen.
- Pidä kiintoavaimella timanttihiomalautasta vastaan vastapäivään (1.).
- Kiristä kiinnitysruuvi lenkkiavaimella (kiristystiukkuuteen min. 25 Nm) myötäpäivään (2.).

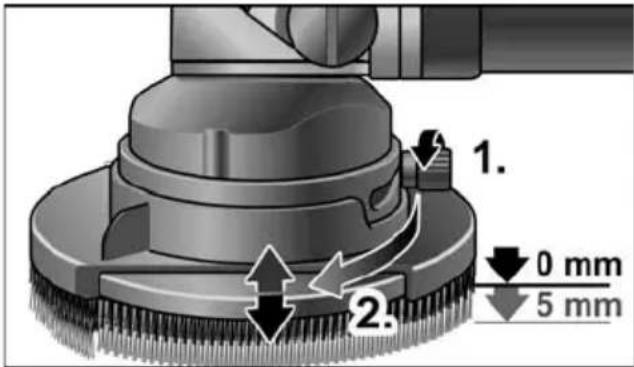

Laikansuojan asennon tarkastus

Harjareunuksen tulee ulottua noin 0–1 mm hiomalaikan ulkopuolelle.

Timanttihiomalaikan kuluminen voidaan kompensoida säätämällä laikan suojuksen korkeutta.

1. 2. 0 mm 5 mm

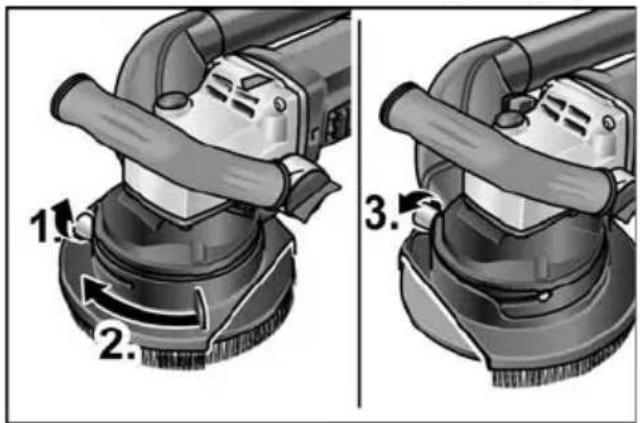

■ Avaa lukitusruuvi kääntämällä vastapäivään (1.).
Säädä suojus kiertämällä se sopivalle korkeudelle (2.).
■ Kiristä lukitusruuvi.

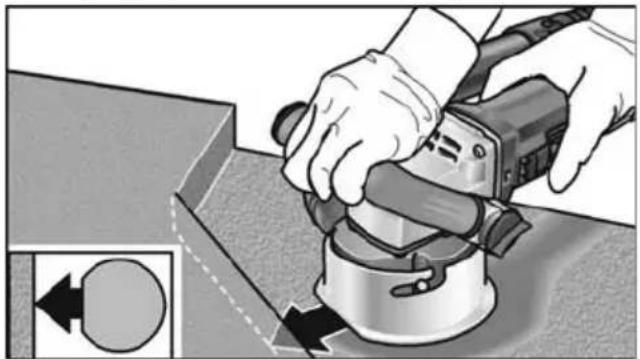

Käyttö ohjainpöydän kanssa

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

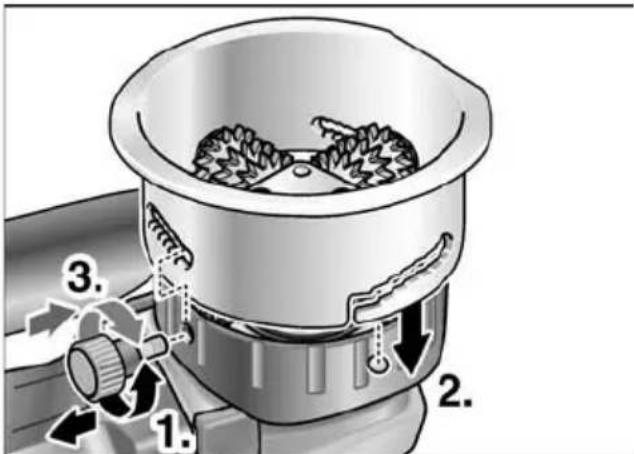

Ohjainpöydän kiinnitys

■ Avaa lukitusruuvi ja irrota (1.).
Työnnä ohjainpöytä tappien päälle koneen rungossa (2.).
■ Kierrä lukitusruuvi paikoilleen (3.).
- Irrota ohjainpöytä päinvastaisessa järjestyksessä.

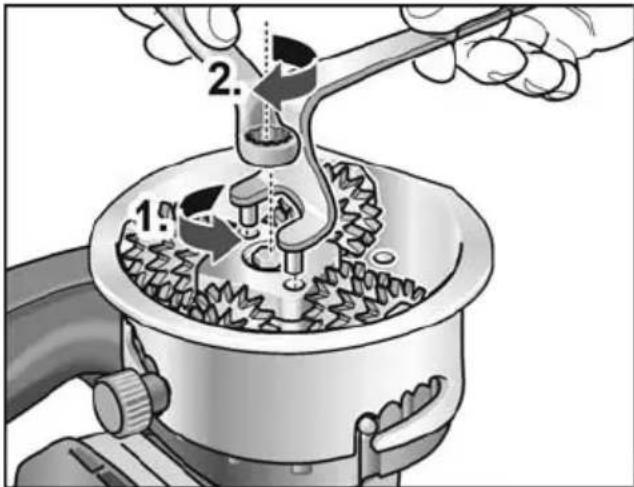

Jyrsinpään kiinnitys

■ Kiinnitä jyrsinpää karaan.
■ Kierrä kiinnitysruuvi kierteseen.
- Pidä kiintoavaimella jyrsinpäästä vastaan vastapäivään (1.).
- Kiristä kiinnitysruuvi lenkkiavaimella (kiristystiukkuuteen min. 25 Nm) myötäpäivään (2.).
- Irrota jyrsinpää päinvastaisessa järjestyksessä.

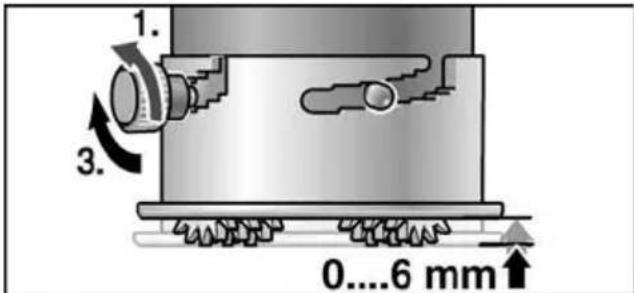

Jyrsintäsyvyyden säätö

Jyrsintäsyvyys voidaan säätää 6 asentoon välillä 0–6 mm.

■ Avaa lukitusruuvi kääntämällä vastapäivään (1.).
Säädä suojus kiertämällä se sopivalle korkeudelle.
■ Kiristä lukitusruuvi (3.).

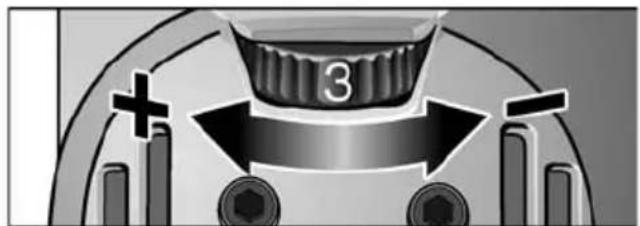

Kierrosnopeuden valinta

Valitse työhön sopiva kierrosnopeus asettamalla säätöpyörä tarvittavan nopeuden kohdalle.

Sähkötyökalun käynnistys ja pysäytys

Lyhytaikainen käyttö ilman lukitustoimintoa

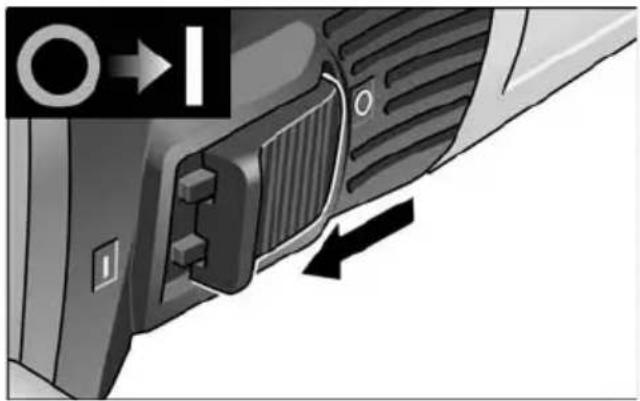

■ Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
■ Pysäytä kone vapauttamalla käynnistyskytkin.

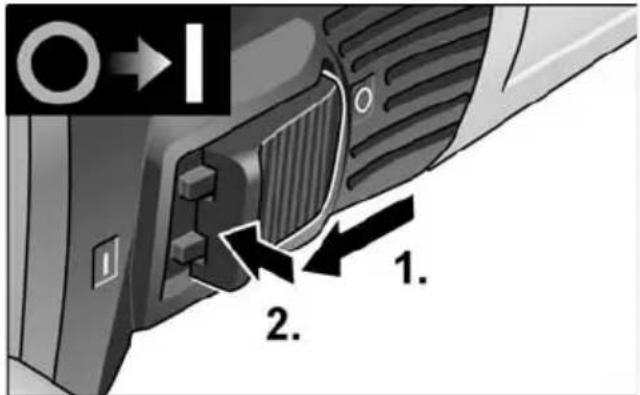

Pitempi työjakso lukitustoiminnolla

i OHJE

Päälle kytketty kone ei käynnisty uudelleen sähkökatkon jälkeen.

1. 2.

Työnnä käynnistyskytkin eteen ja lukitse se painamalla kytkimen etuosasta.

Koneen pysäytys:

1 2. 1.

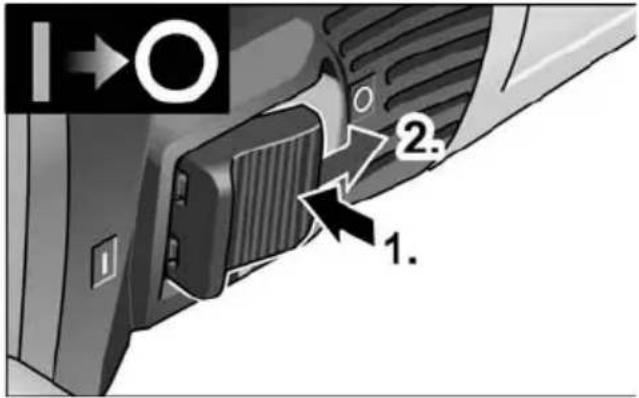

■ Pysäytys: avaa lukitus painamalla käynnistyskytkimen takaosasta.

i OHJE

Kone kytkeytyy automaattisesti pois päältä lyhytaikaisen ylikuormituksen seurauksena. Työnteon jatkamiseksi kytke kone tällöin pois päältä ja takaisin päälle.

Ylikuormituksen seurauksena ylikuormittuneen koneen kierrosnopeus laskee automaattisesti, kunnes kone on jäähtynyt riittävästi. Tämän jäähdytysvaiheen päättyessä kone kytkeytyy automaattisesti pois päältä.

Työnteon jatkamiseksi kytke kone tällöin pois päältä ja takaisin päälle.

Pölynimujärjestelmän käyttö

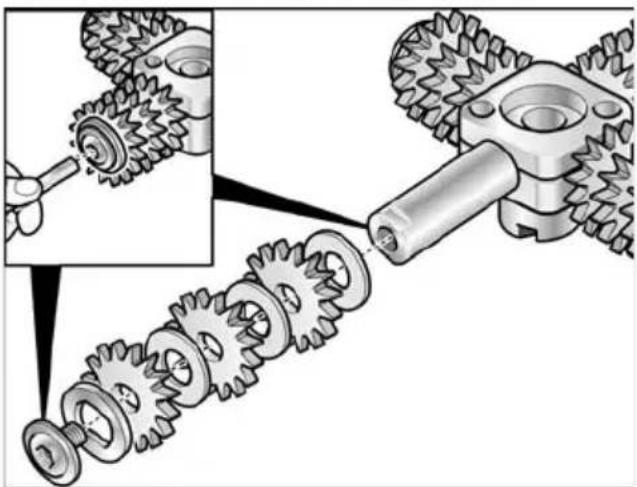

VARO!

Käytön aikana saneerausjyrsin on liitettävä pölynpoistojärjestelmään. Pölynpoistojärjestelmän tulee olla hyväksytty kivipölyn imurointiin.

Terveydelle vaarallisen, syöpää aiheuttavan tai erittäin kuivan pölyn poistoon on käytettävä tarkoitukseen hyväksyttyä erikoisimuria.

Jos pölynpoistojärjestelmään tulee häiriö, lopeta työskentely heti ja sammuta kone. Korjaa vika, ennen kuin käytät konetta uudelleen.

i OHJE

Käytettäessä saneeraushiomakonetta RE 16-5 115koneeseen on liitettävä luokan M imuri.

"click"

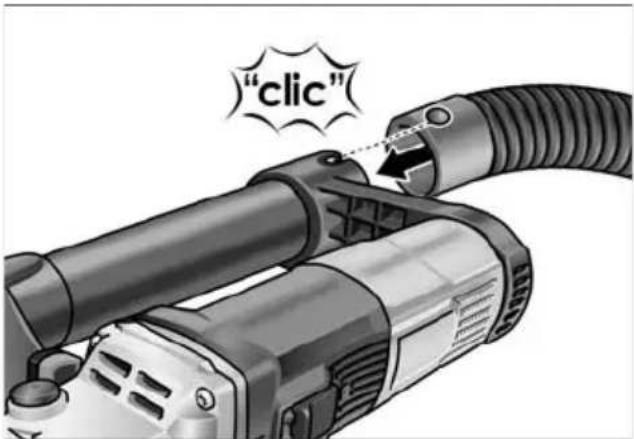

■ Kiinnitä imuletku liitoskappaleeseen.
Liitä imuletku imuriin. Noudata imurin käyttöohjeita! Tarkista kiinnitys! Käytä tarvittaessa sopivaa adapteria.

OHJE

Jos imurissa tarvitaan erityinen liitoskappale (ts. erilainen kuin sähkötyökalussa vakiovarusteena oleva 32 mm/36 mm liitoskappale), hanki sopiva adapteri imurin toimittajalta.

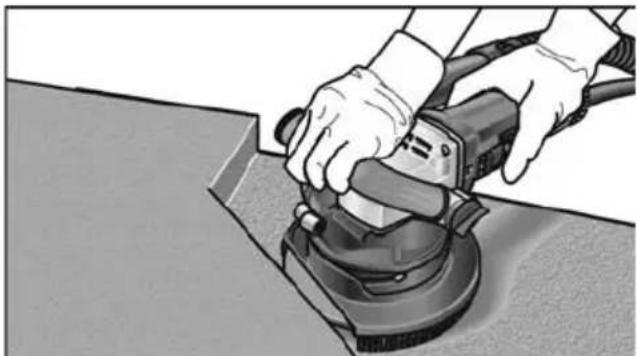

Työskentely sähkötyökalulla

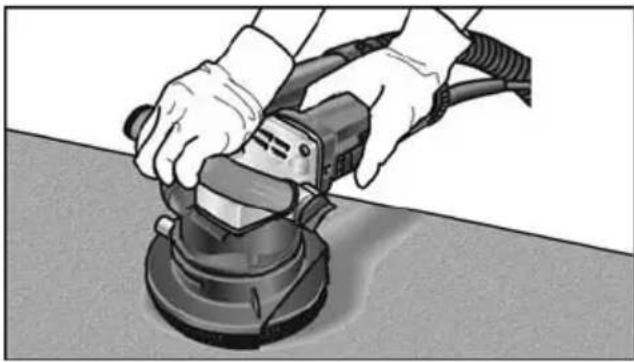

VAROITUS!

Pyörivä hiomalaikka ei saa osua teräviin ulospistäviin esineisiin. Takapotkun riski! Hiomalaikka saattaa vaurioitua.

Jos hiomalaikka vaurioituu tai kuluu liikaa, vaihda sen tilalle välittömästi uusi.

VARO!

Pidä sähkötyökalusta aina kiinni molemmin käsin!

1. Kiinnitä laikansuoja tai ohjainpöytä.
2. Kiinnitä työkalu.

3. Säädä laikansuoja tai ohjainpöytä oikealle korkeudelle.

4. Liitä imuri.

5. Kytke verkkopistotulppa pistorasiaan.

6. Varmista, että työkalu on kiinnitetty oikein koekäyttämällä konetta. Käynnistä sähkötyökalu (ilman lukitustoimintoa) ja anna sen käydä noin 30 sekuntia. Tarkista, ettei ole epätasapainoa tai tärinää.

7. Valitse sopiva kierrosnopeus.

8. Käynnistä imuri.

9. Pidä sähkötyökalusta aina kiinni molemmin käsin.

Person using a power tool on a workbench (no visible text or symbols)

Pidä aina toisella kädellä kiinni sähkötyökalusta, jotta voit hätätilanteessa pysäyttää koneen välittömästi.

Käytettäessä laikansuojaa

■ Aseta hiomakone työstettävää pintaa vasten. Harjareunuksen tulee olla samassa tasossa työstettävän pinnan kanssa.
■ Paina sitten voimakkaammin, jotta hiomatyökalu koskettaa työstettävää pintaa. Käsittele samalla pinta hiomakoneella limittäin menevin liikkein.
■ Kulmakohtien hionta:

– Katkaise virta koneesta ja odota, kunnes hiomatyökalu on pysähtynyt.

1 2. 3.

– Avaa kiinnitysruuvi (1.).
– Käännä reunasegmentti oikealle (2.).
– Kiristä kiinnitysruuvi (3.)
– Käynnistä kone.

Käytettäessä ohjainpöytää

■ Aseta ohjainpöytä koko leveydeltään työstettävälle pinnalle.
Käännä hiomakonetta limittäin menevin liikkein.
■ Kulmakohtien hiontaa varten on ohjainpöytää viistottu toiselta puolelta.

Tarkista säännöllisesti, että jyrsinterät pyörivät kunnolla. Poista tarvittaessa pölykertymät kopauttamalla.

Käytön jälkeen:

■ Kun lopetat työskentelyn, pysäytä sähkötyökalu ja irrota pistotulppa pistorasiasta.
■ Pysäytä imuri.
■ Puhdista sähkötyökalu.

Huolto ja hoito

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

i OHJE

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Puhdistus

VAROITUS!

Älä käytä vettä tai nestemäisiä puhdistusaineita.

- Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein. - Puhdista laikansuoja tai ohjainpöytä kuivalla paineilmalla. Harjaa pinttynyt lika pois siveltimellä tai harjalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

i OHJE

Älä avaa moottorikotelon ruuveja takuuajan aikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Jyrsinpään jyrsinterien vaihto

VARO!

Käytä aina samantyppisiä jyrsinteriä.

Katso jyrsienterien mukana tulevasta asennusohjeesta, miten jyrsinterät kiinnitetään oikein paikoilleen.

Varaosat ja tarvikkeet

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-Vaatimustenmukaisuus

EU-vaatimustenmukaisuusvakuutus on tämän käyttöohjeen liitteenä I.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista, joiden syynä on ohjeiden vastainen käyttö tai koneen käyttö muiden kuin valmistajan tuotteiden kanssa.

Περιεχόμενα

Iskre lahko vnamejo te materiale.

1 Rõngashari
2 Kaitsekate rõngasharja ja liikuva serva detailiga
3 Lukustuskruvi
4 Sangkäepide
5 Spindli lukustus

• Keerata lukustuskruvi lahti (1.).
• Keerata serva liikuv detail paremale (2).
• Keerata lukustuskruvi kinni (3.).
  – Lülitada seade uuesti sisse.
