MANUAL DE UTILIZADOR RE 16-5 115 Flex

pt Instruções de serviço originais 71

Para sua segurança 71

Ruído e vibração ..... 76

Panorâmica da máquina ..... 78

Instruções de utilização ..... 79

Manutenção e tratamento 83

Indicações sobre reciclagem ..... 84

Conformidade C€....84

Exclusão de responsabilidades ..... 84

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Para diminuição do risco de ferimentos, ler as Instruções de Serviço!

Usar óculos de protecção!

Usar protecção para os ouvidos!

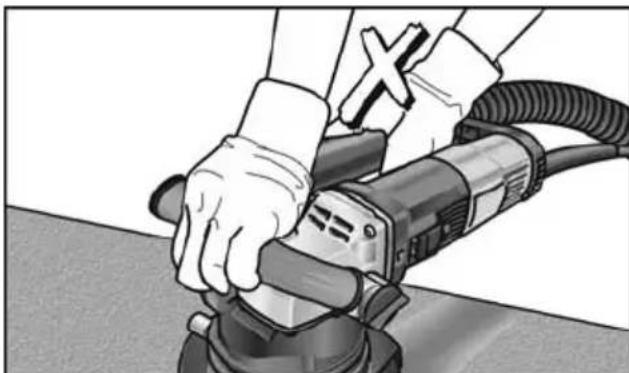

Trabalhe sempre com as duas mãos!

Indicações sobre reciclagem para o aparelho antigo (ver a pág. 84)!

Marcação CE

Marcação UKCA

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

- Estas Instruções de serviço,

- Instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos-n.º 315915),

- As regras e as normas em vigor para prevenção contra acidentes no local de utilização e proceder em conformidade.

Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com as regras técnicas de segurança em vigor. No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização – de acordo com as disposições legais,

– em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

A rebarbadora para renovações RE 16-5 115 está preparada

• para uma utilização na indústria e por profissionais,
• para desbastar costuras de cofragens e para tornar superfícies de betão ásperas,
• para remoção de restos de tintas, rebocos, azulejos e colas de alcatifas de soalhos rijos (rebocos rijos, betão),
• para lixar e alisar a seco betão, reboco, soalho em cimento, arenito, argila refractária e asfalto,
• para perfuração de alcatifas assentes em superfícies rijas,
• para aplicação com ferramentas que são fornecidas pela Flex para este aparelho e que estão homologadas para uma rotação de, pelo menos, 6300 r.p.m.

Não é permitida a utilização de discos de corte, de desbaste e de polir nem escovas de arame.

Na utilização da rebarbadora para renovações RE 16-5 115, ela tem que ser ligada a um aspirador da classe M.

Indicações de segurança para rebarbadoras para renovações

AVISO!

Leia todas as indicações de segurança e instruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para o futuro.

■ Esta ferramenta eléctrica deve ser utilizada com os acessórios correspondentes, como fresadora para interiores, rebarbadora para renovações, moedor e lixadeira para folhas de lixa. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho.

Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.

■ Esta ferramenta eléctrica não é indicada para trabalhos com escovas metálicas, trabalhos de polir e trabalhos com discos de corte.

Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.

- Não converta esta ferramenta elétrica para funcionar de um modo que não tenha sido criado especificamente nem especificado pelo fabricante da ferramenta.

Tal conversão pode dar origem à perda de controlo e causar ferimentos sérios.

- Não use ferramentas aplicadas que não tenham sido previstas e determinadas especialmente pelo fabricante para esta ferramenta.

Só porque foi possível fixar o acessório na sua ferramenta elétrica, isso não garante uma utilização segura.

A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica.

Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.

■ Discos de lixar, pratos de lixar ou outros acessórios têm que adaptar-se com precisão ao veio de lixar da sua ferramenta eléctrica.

Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.

■ As dimensões de montagem do acessório têm de se adequar às dimensões das ferragens de montagem da ferramenta elétrica.

Acessórios que não equivalham ao material de montagem da ferramenta elétrica perderão o equilíbrio, vibrarão excessivamente e poderão dar origem à perda de controlo.

■ Nunca usar ferramenta danificadas. Antes de qualquer aplicação, verificar se a ferramenta apresenta estilhaços ou fissuras, o prato de lixar apresenta fissuras, atrito ou forte desgaste. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.

As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.

- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material.

Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de

trabalho tem que usar equipamento de protecção pessoal.

Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.

■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.

O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.

■ Manter o cabo de rede afastado de ferramentas em rotação.

Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.

■ Nunca pousar o aparelho antes da ferramenta estar completamente parada.

A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.

- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada. O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.

■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.

A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.

- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis. Faíscas podem inflamar estes materiais.

- Não utilizar ferramentas que exijam agentes de refrigeração líquidos.

A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Indicações de segurança especiais para lixar

- Utilizar exclusivamente os rebolos de lixar homologados para a sua ferramenta eléctrica e a tampa de protecção prevista para este rebolo de lixar.

Rebolos de lixar não previstos para esta ferramenta eléctrica podem não estar suficientemente protegidos e não são seguros.

A tampa de protecção tem que ser aplicada e bem fixa na ferramenta eléctrica e regulada de modo a ser conseguida a máxima segurança possível, ou seja, a parte mínima possível do rolo de lixar aponta livremente na direcção do operador.

A tampa de protecção deve proteger o operador contra pedaços de material projectados e contra o contacto ocasional com o rebolo de lixar.

- Os rebolos de lixar só podem ser utilizados nas possibilidades de aplicação recomendadas.

Por exemplo: Nunca lixar com a superfície lateral de um disco de diamante. Pratos de lixar de diamante são indicados para desbaste de material com a parte de baixo do prato de lixar. Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.

- Utilizar sempre flanges de aperto intactos no tamanho e formato correctos para a ferramenta seleccionada.

Flanges adequados apoiam a ferramenta e assim reduzem o perigo de uma ruptura.

- Não utilizar ferramentas desgastadas de ferramentas eléctricas maiores.

Ferramentas de adaptação para ferramentas eléctricas maiores não foram preparadas para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem partir-se.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação. Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.

Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direcção do operador ou afastando-se deste, dependente do sentido de rotação no ponto de bloqueio. Devido a isso, os discos de lixar podem também partir-se.

Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada.

O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

■ Nunca colocar as mãos na proximidade de ferramentas em rotação.

A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.

■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe.

O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.

■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem.

A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

- Não utilizar lâminas de serra de corrente ou de dentes.

As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.

Indicações de segurança especiais para lixar com lixa de papel

- Não utilizar folhas de lixa sobredimensio-nadas, mas sim, seguir as indicações do fabricante sobre as dimensões das folhas de lixa.

Folhas de lixa que fiquem salientes para fora do prato de lixar, podem provocar ferimentos, bem como dar lugar a bloqueio, rompimento das folhas de lixa ou contragolpe.

Indicações de segurança especiais para fresar

• Não tratar superfícies que apresentem cofragens de aço descobertas. Perigo de contragolpe!
  ■ Ter atenção especial no tratamento de arestas, cantos e passagens extremas. Possibilidade de danos na cabeça de fresar ou nas rodas de fresar.
  ■ Colocar a ferramenta eléctrica em funcionamento, só quando as rodas de fresar puderem rodar livremente.
• Utilizar somente cabeças e discos de fresar originais FLEX. Não utilizar quaisquer adaptadores nem peças de redução.

Outras indicações de segurança

• Utilizar somente cabos de extensão homologados para exteriores.
  Não se recomenda lixar tintas com teor de chumbo. A remoção de tintas com teor de chumbo só deve ser feita por pessoal especializado.
  Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos. Utilizar máscara de protecção contra poeiras. Utilizar sistemas de aspiração de pó.

DANOS MATERIAIS!

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

AVISO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

Produto Rebarbadora para renovações
Tipo de produto RE 16-5 115
Tensão da rede V/Hz 220-240/50-60
Classe de protecção		☐ / II
Potência absorvida W 1.600
Potência útil W 900
Número de rotações em vazio rpm		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Número de rotações nominal rpm 6.300
Admissão da ferramenta ∅ 12
Peso de acordo com "FLEX procedure 01"	kg 3,1
Utilizando a mesa de guia:
∅ Cabeça de fresar mm 80

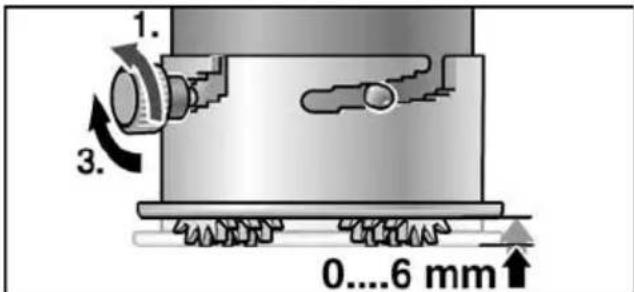

Profundidade de desbaste	mm	0...6

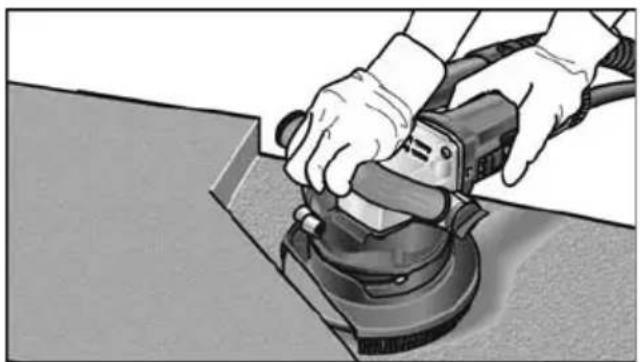

Utilizando a tampa de protecção:
Diâmetro máx. dos discos	mm	115
Nível de ruído avaliado com A de acordo com a EN 62841 (ver "Ruído e vibração"):
Nível de pressão acústica LpA	dB(A)	90
Nível de potência acústica LWA	dB(A)	98
Insegurança K	db	3
Valor total das vibrações conforme a EN 62841 (ver "Ruído e vibração"):
Valor de emissão ah no...
Fresar superfícies com reboco	m/s2	2,5
Lixar superfícies de betão	m/s2	8,2
Lixar com folha de lixa	m/s2	2,5
Perfurar tapetes	m/s2	<2,5
Insegurança K	m/s2	1,5

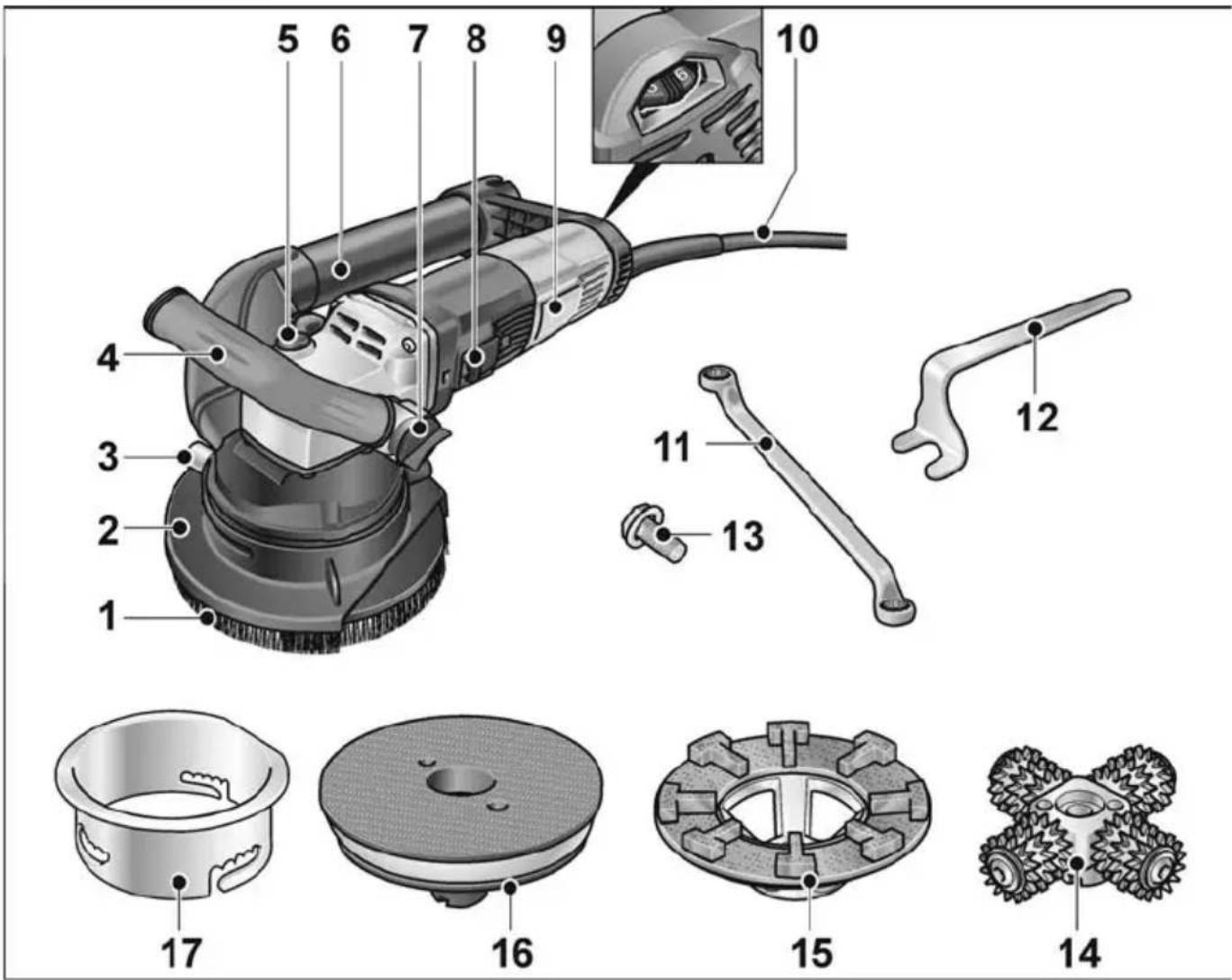

Panorâmica da máquina

1 Coroa de escovas
2 Tampa de protecção com coroa de escovas e segmento de margem basculante
3 Parafuso de imobilização
4 Punho adicional
5 Bloqueio do veio

Para fixação do veio na mudança da ferramenta.

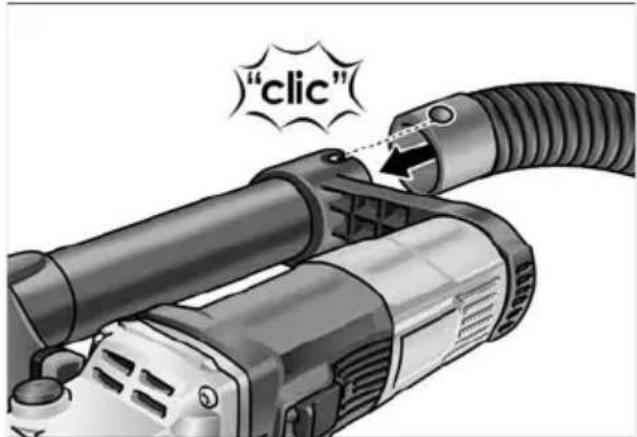

6 Tubo de aspiração
7 Fixação do punho adicional

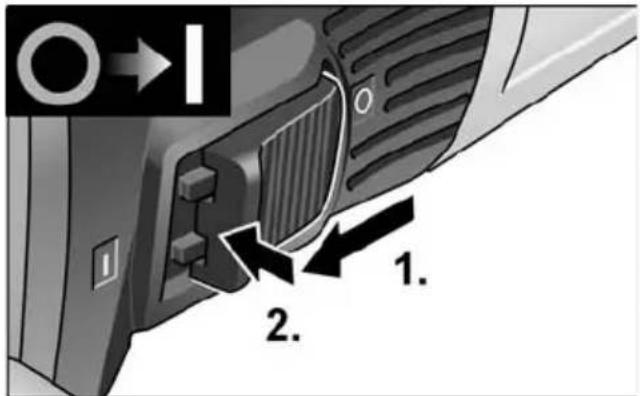

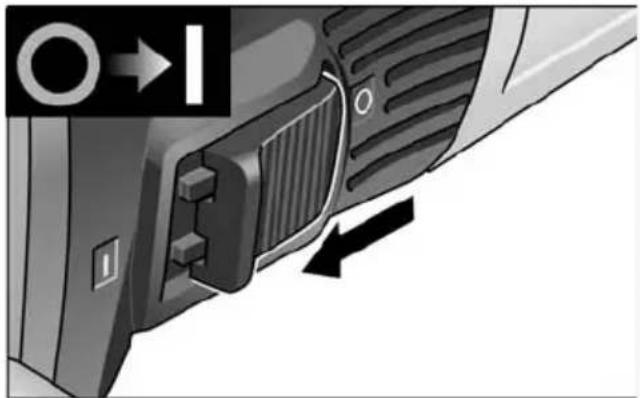

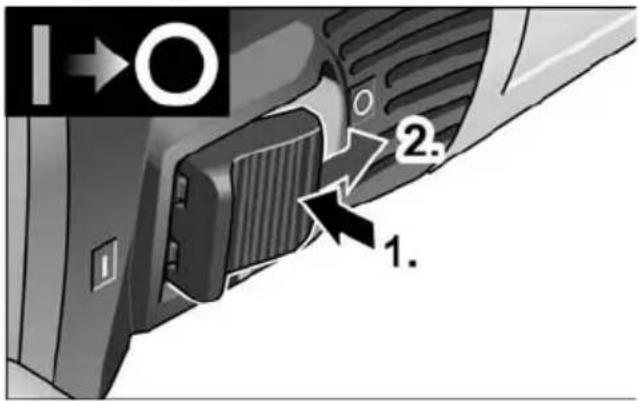

8 Interruptor basculante

Para ligar e desligar a máquina.Com posição de encaixe para funcionamento continuo.

9 Chapa de características
10 Cabo de ligação de 4,0 m com ficha eléctrica
11 Chave anular
12 Chave de detenção
13 Parafuso de fixação
14 Cabeça de fresar com rodas de fresar

Velocidade recomendada: 3-4

Velocidade recomendada: 5-6

Velocidade recomendada: 1-3

17 Mesa de guia

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.

Funcionamento com tampa de protecção

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

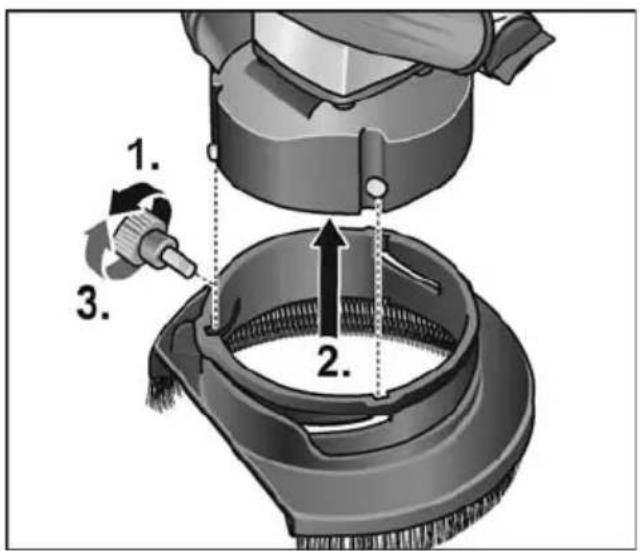

Fixar a tampa de protecção

1. 2. 3.

■ Libertar e desaparafusar o parafuso de imobilização (1.).
■ Deslocar a tampa de protecção sobre os pinos existentes caixa (2.).
■ Aparafusar o parafuso de imobilização (3.).
■ Remover a tampa de protecção pela sequência inversa.

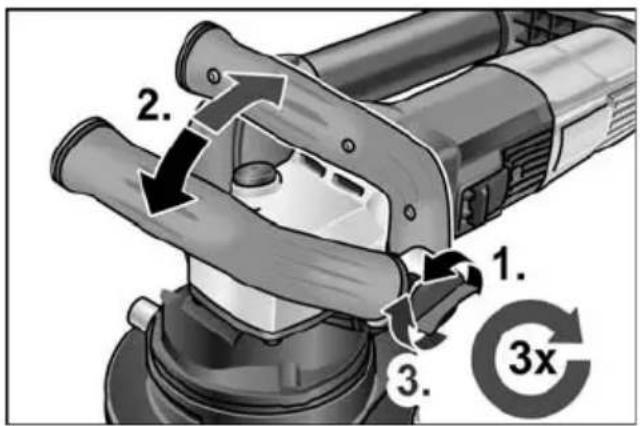

Ajustar punho adicional

1. 2. 3. 1. 3x

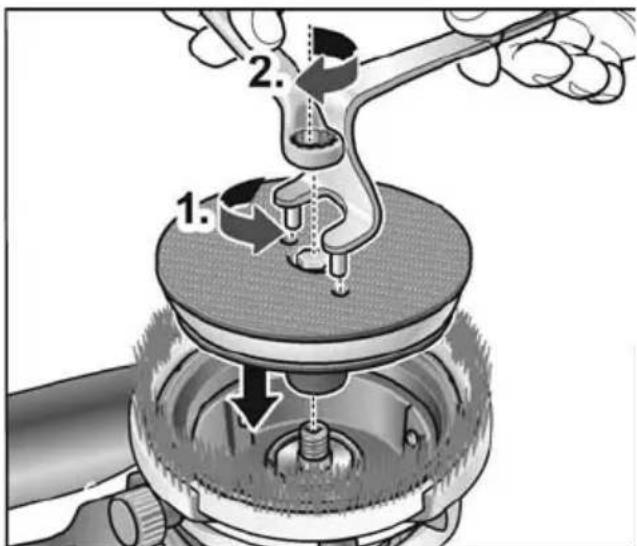

Fixar o prato auto-aderente

■ Encaixar o prato autoaderente no fuso.
■ Enroscar o parafuso de fixação na rosca.
■ Segurar o prato autoaderente com a chave de detenção no sentido contrário ao dos ponteiros do relógio (1.).
■ Apertar o parafuso de fixação com a chave anular no sentido dos ponteiros do relógio (2.).
■ Assentar o meio de lixar centrado sobre o prato auto-aderente.

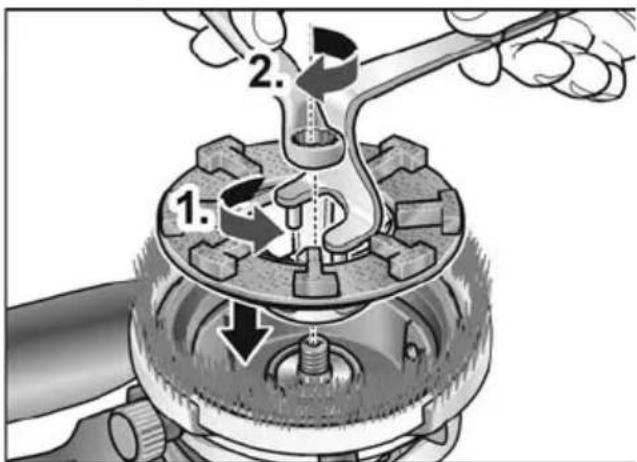

Fixar o prato de diamante para lixar

■ Encaixar o prato de lixar diamantado no fuso.
■ Enroscar o parafuso de fixação na rosca.
■ Segurar o prato de lixar diamantado com a chave de detenção no sentido contrário ao dos ponteiros do relógio (1.).
■ Apertar o parafuso de fixação com a chave anular (com no mín. 25 Nm) no sentido dos ponteiros do relógio (2.).

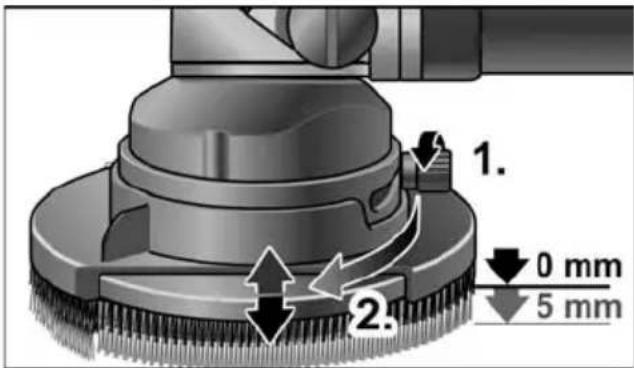

Controlar o posicionamento da tampa de protecção

A coroa de escovas deve estar ca. 0–1 mm saliente sobre o prato de lixar. Para compensar o desgaste no prato de lixar de diamante, a tampa de protecção pode ser ajustada em altura.

1. 2. 0 mm 5 mm

■ Libertar o parafuso de imobilização em sentido contrário ao dos ponteiros do relógio (1.).
■ Regular a tampa de protecção, rodando-a para a altura desejada.
■ Apertar bem o parafuso de imobilização (3.).

Funcionamento com a mesa de guia

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

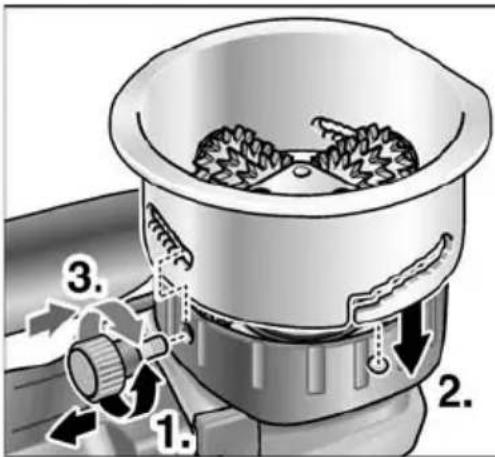

Fixar a mesa de guia

■ Libertar e desaparafusar o parafuso de imobilização (1.).
■ Deslocar a mesa de guia sobre os pinos existentes na caixa (2.).
■ Aparafusar o parafuso de imobilização (3.).
■ Remover a mesa de guia pela sequência inversa.

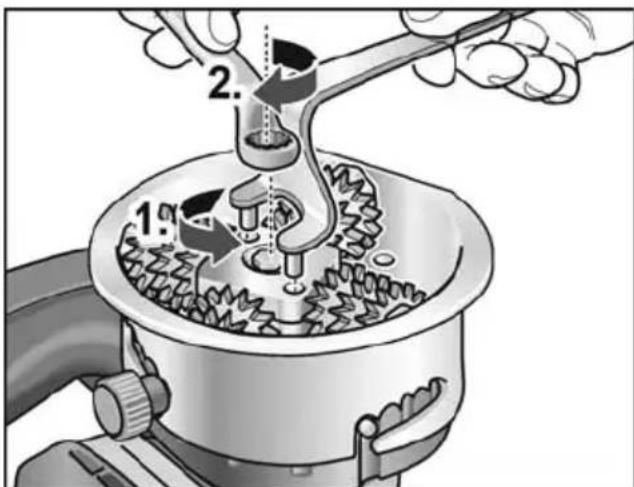

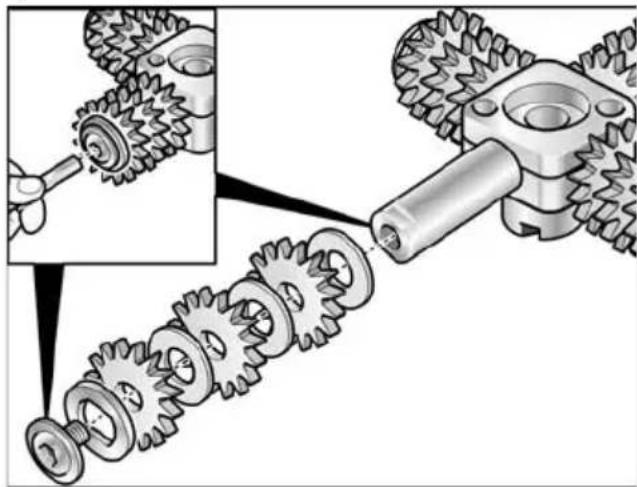

Fixar a cabeça de fresar

■ Encaixar a cabeça de fresagem no fuso.
■ Enroscar o parafuso de fixação na rosca.
■ Segurar a cabeça de fresagem com a chave de detenção no sentido contrário ao dos ponteiros do relógio (1.).
■ Apertar o parafuso de fixação com a chave anular (com no mín. 25 Nm) no sentido dos ponteiros do relógio (2.).
■ Remover a cabeça de fresar pela sequência inversa.

Regular a profundidade de desbaste A profundidade de fresar é regulável de 0 até 6 mm em 6 fases.

■ Libertar o parafuso de imobilização em sentido contrário ao dos ponteiros do relógio (1.).
■ Regular a tampa de protecção, rodando-a para a altura desejada.
■ Apertar bem o parafuso de imobilização (3.).

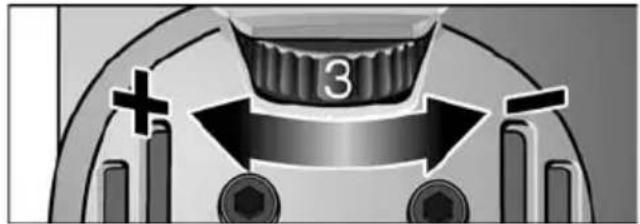

Pré-selecção de rotações

Para regular as rotações de serviço, colocar o volante de ajuste no valor desejado.

3

Funcionamento curta sem engate

■ Deslocar o interruptor basculante para a frente e prendê-lo.
■ Para desligar, libertar o interruptor basculante.

Funcionamento contínuo com engate

i INDICAÇÃO

Depois duma falta de corrente, o aparelho ligado não volta a arrancar.

1. 2. 1.

■ Deslocar o interruptor basculante para a frente e engatá-lo, exercendo pressão na parte da frente.

Desligar o aparelho:

1 2. 1.

Para desligar, exercer pressão na parte de trás do interruptor.

i INDICAÇÃO

Em caso de sobrecarga temporária, o aparelho desliga-se automaticamente. Para continuar a trabalhar é necessário desligar e voltar a ligar o aparelho.

Em caso de sobreaquecimento devido a sobrecarga ou sobreaquecimento em funcionamento contínuo, o aparelho reduz automaticamente a rotação até estar suficientemente arrefecido. No fim do modo de arrefecimento, o aparelho desliga automatica -mente.

Para continuar a trabalhar é necessário desligar e voltar a ligar o aparelho.

Utilização de um sistema de aspiração

ATENÇÃO!

A lixadeira de betão, quando em funcionamento, tem que estar ligada a um aspirador de pó. O sistema de aspiração tem que estar homologado para aspiração de pó de pedras. Para aspiração de poeiras particularmente prejudiciais à saúde, cancerígenas e secas, deve ser utilizado um aspirador especial devidamente homologado para o efeito. Em qualquer anomalia do sistema de aspiração, interromper imediatamente o trabalho e desligar o aparelho. Eliminar a anomalia, antes da voltar a trabalhar com o aparelho.

i INDICAÇÃO

Na utilização da rebarbadora para renovações RE 16-5 115, ela tem que ser ligada a um aspirador da classe M.

"clic"

■ Fixar a mangueira de aspiração no bocal de ligação.

Ligar a mangueira de aspiração ao sistema de aspiração. Respeitar as Instruções de serviço para o sistema de aspiração! Controlar a fixação! Em caso de necessidade, utilizar um adaptador adequado.

i INDICAÇÃO

Se seu aspirador necessitar de um bocal de ligação especial (ou seja, outro bocal de ligação diferente da medida de 32 mm/36 mm dos bocais de ligação normalizados, que faz parte do equipamento da sua ferramenta eléctrica), deverá contactar o seu fornecedor do aspirador para adquirir um adaptador adequado.

Trabalhar com a ferramenta eléctrica

AVISO!

O prato de lixar em rotação não pode entrar em contacto com objectos com superfícies pontiagudas salientes. Perigo de um contragolpe! Danos no prato de lixar. Em caso de danos ou forte desgaste do prato de lixar, este deve ser impreterivelmente substituído.

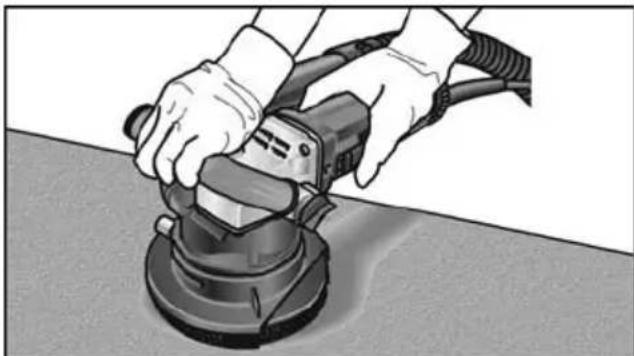

ATENÇÃO!

Segurar a ferramenta eléctrica sempre com as duas mãos!

1. Fixar a tampa de protecção ou a mesa de guia.

2. Fixar a ferramenta.

3. Regular a tampa de protecção ou a mesa de guia para a altura correcta.

4. Ligar o sistema de aspiração.

5. Ligar a ficha à tomada.

6. Executar um funcionamento de ensaio para verificar a fixação correcta da ferramenta.

Ligar a ferramenta eléctrica (sem engrenar) e deixar funcionar durante ca. de 30 segundos. Verificar, se existem desequilíbrios ou vibrações.

1. Seleccionar a rotação necessária.

2. Ligar o sistema de aspiração.

3. Segurar a ferramenta eléctrica sempre com as duas mãos.

Uma das mãos deve estar sempre em contacto com a ferramenta eléctrica para, em caso de emergência, a poder desligar imediatamente.

Utilizando a tampa de protecção

■ Assentar a rebarbadora para renovações sobre a superfície de trabalho. A coroa de escovas tem que estar alinhada com a superfície de trabalho.
■ Aumentar a pressão, para colocar em contacto a ferramenta de lixar com a superfície de trabalho. Neste caso, oscilar a rebarbadora para renovações com movimentos de sobreposição.
Para lixar em cantos: - Desligar o aparelho e esperar, até que a ferramenta de lixar esteja completamente parada.

1 2. 3.

– Libertar o parafuso de aperto (1.).
– Oscilar para a direita o segmento de margem oscilável (2.).
- Apertar bem o parafuso de aperto (3.)
- Voltar a ligar o aparelho.

■ Colocar a mesa de guia com toda a sua superfície assente na área a trabalhar.
■ Oscilar a rebarbadora para renovações com movimentos de sobreposição.
Para lixar em cantos, um dos lados da mesa de guia é achatado.

Controlar regularmente se os discos de fresar rolam nos seus eixos. Se necessário, eliminar as acumulações de pó, sacudindo-as.

Depois do trabalho

■ Depois de executado o trabalho, desligar a ferramenta eléctrica e retirar a ficha da tomada.
■ Desligar a instalação de aspiração.
■ Limpar a ferramenta eléctrica.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

i INDICAÇÃO

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Limpeza

AVISO!

Não utilizar água ou produtos de limpeza líquidos.

■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.
■ Limpar a tampa de protecção ou a mesa de guia com um jacto de ar comprimido seco. Com um pincel ou uma escova eliminar resíduos de difícil remoção.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

INDICAÇÃO

Não desapertar os parafusos na caixa do motor durante o tempo de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Mudança das rodas de fresar na cabeça de fresar

ATENÇÃO!

Utilizar sempre discos de fresar do mesmo tipo.

Executar a montagem correcta das rodas de fresar, consultando as instruções de montagem incluídas.

Peças de reparação e acessórios

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

A declaração de conformidade CE está incluída no Anexo I destas instruções de serviço.

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

Inhoud
