Produkttyp	Renovierungsschleifer
Modell	RE 16-5 115
Marke	Flex
Netzspannung	220-240 V / 50-60 Hz
Leistungsaufnahme	1600 W
Nennleistung	900 W
Leerlaufdrehzahl	1 - 6 Einstellungen: bis zu 6300 U/min
Gewicht	3,1 kg
Schutzklasse	II (Doppelisolierung)
Max. Scheibendurchmesser	115 mm
Fräskopfdurchmesser	80 mm

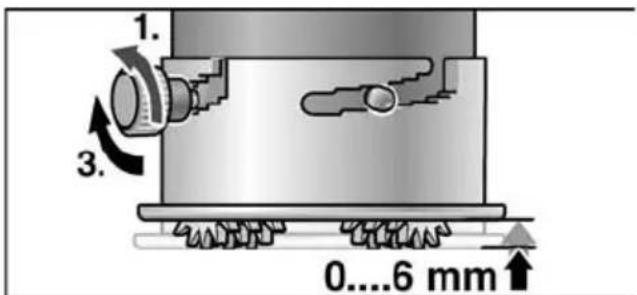

Frästiefe	0 - 6 mm (einstellbar in 6 Stufen)
Schalldruckpegel	90 dB(A)
Schallleistungspegel	98 dB(A)
Vibration (Fräsen)	2,5 m/s²
Vibration (Betonschleifen)	8,2 m/s²
Hauptanwendungen	Fräsen, Schleifen, Entfernen von Beschichtungen, Aufrauen von Beton
Mitgeliefertes Zubehör	Schutzhaube, Fräskopf, Diamantschleifscheibe, Haftschleifteller, Führungstisch
Wartung und Reinigung	Reinigung mit trockener Druckluft; Kohlebürsten nur durch Originalteile ersetzen
Sicherheit	Schutzhaube, Bügelgriff, Schalter mit Feststellraste, automatische Abschaltung bei Überlast
Ersatzteile und Reparierbarkeit	Explosionszeichnungen und Ersatzteile auf www.flex-tools.com; Reparaturen durch autorisierten Kundendienst
Allgemeine Informationen	Professionelle Nutzung, erfordert Staubsauger Klasse M, Bedienungsanleitung lesen erforderlich

Häufig gestellte Fragen - RE 16-5 115 Flex

Was ist der vorgesehene Verwendungszweck des Renovierungsschleifers RE 16-5 115?

Diese Maschine ist für den professionellen Einsatz in Industrie und Handwerk bestimmt: Entgraten von Schalungsfugen, Aufrauen von Betonoberflächen, Entfernen von Farben, Putzen, Kleberesten, Trockenschleifen und Glätten von Beton, Putz, Estrichen, Sandstein, Schamotte und Asphalt sowie Durchtrennen von Tapeten auf harten Untergründen. Die Verwendung von Trenn-, Schruppscheiben oder Drahtbürsten ist nicht erlaubt.

Welche grundlegenden Sicherheitsvorkehrungen sind vor der Verwendung des Geräts zu beachten?

Lesen Sie vor der Benutzung sorgfältig die Bedienungsanleitung und die allgemeinen Sicherheitshinweise. Tragen Sie stets eine Schutzbrille, einen Gehörschutz und bedienen Sie das Gerät mit beiden Händen. Überprüfen Sie, ob die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Arbeiten Sie niemals ohne Schutzhaube oder Führungszubehör. Bei staubintensiven Arbeiten schließen Sie einen Staubsauger der Klasse M an.

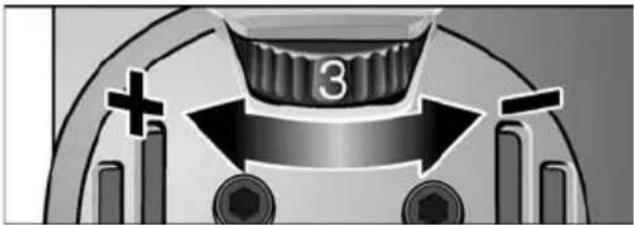

Wie stelle ich die Drehzahl des Werkzeugs ein?

Die Leerlaufdrehzahl ist über ein Rändelrad mit 6 Positionen (1 bis 6) einstellbar. Für jedes Zubehör sind empfohlene Drehzahlen angegeben: z. B. Drehzahl 3-4 für den Fräskopf, 5-6 für die Diamantschleifscheibe und 1-3 für den Haftschleifteller.

Wie befestige ich die Schutzhaube?

Trennen Sie zuerst das Gerät vom Netz. Lösen Sie die Feststellschraube und schrauben Sie sie heraus. Setzen Sie die Schutzhaube auf die Führungsstangen des Gehäuses und schrauben Sie die Feststellschraube wieder ein. Zum Entfernen gehen Sie in umgekehrter Reihenfolge vor.

Kann ich einen Haushaltsstaubsauger mit diesem Schleifer verwenden?

Nein. Der Renovierungsschleifer RE 16-5 115 muss an einen zugelassenen Staubsauger der Klasse M zum Absaugen von Gesteinsstaub angeschlossen werden. Verwenden Sie einen geeigneten Absaugschlauch (standardmäßig 32 mm/36 mm). Falls ein Adapter benötigt wird, wenden Sie sich an den Lieferanten Ihres Staubsaugers.

Was tun bei Überlastung oder Überhitzung?

Bei kurzer Überlastung schaltet sich das Gerät automatisch ab. Schalten Sie es aus und wieder ein, um fortzufahren. Bei Überhitzung durch Dauerbetrieb wird die Drehzahl automatisch reduziert, bis das Gerät abkühlt, und dann schaltet es sich ab. Nach dem Abkühlen schalten Sie es aus und wieder ein.

Wie pflege ich das Elektrowerkzeug?

Vor jeder Wartung das Gerät vom Netz trennen. Reinigen Sie regelmäßig das Innere des Gehäuses und den Motor mit trockener Druckluft. Niemals Wasser oder flüssige Reinigungsmittel verwenden. Für die Schutzhaube und das Führungszubehör ebenfalls mit Druckluft reinigen und hartnäckige Rückstände mit einer Bürste entfernen. Kohlebürsten nur durch Originalteile ersetzen.

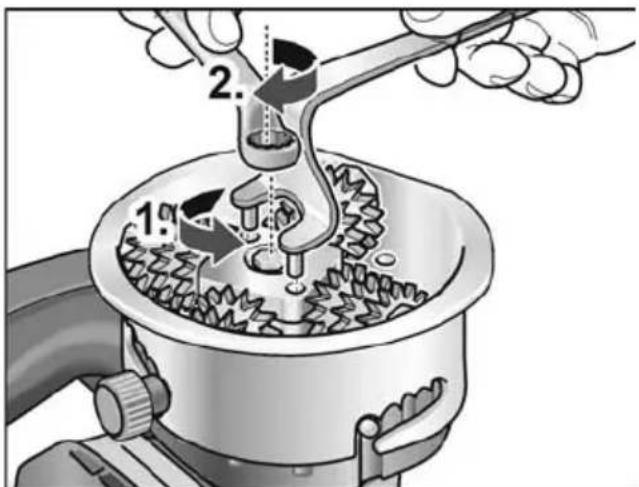

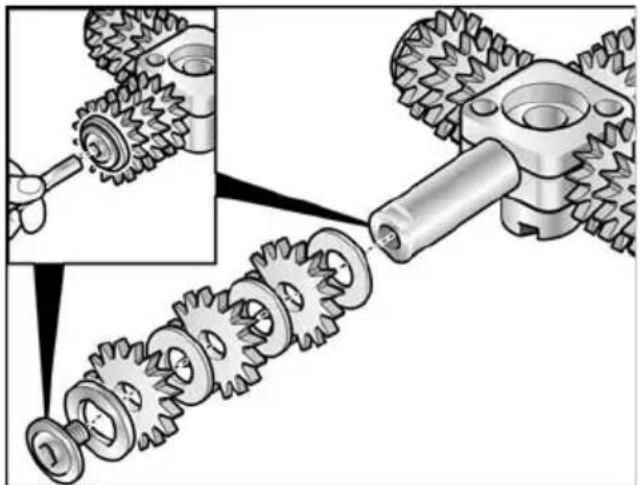

Wie wechsle ich den Fräskopf?

Trennen Sie das Gerät vom Netz. Setzen Sie den Fräskopf auf die Spindel. Schrauben Sie die Befestigungsschraube in das Gewinde. Halten Sie den Fräskopf mit dem Haltewerkzeug gegen den Uhrzeigersinn fest und ziehen Sie die Schraube mit dem Ringschlüssel im Uhrzeigersinn an (Mindestdrehmoment 25 Nm). Zum Entfernen gehen Sie in umgekehrter Reihenfolge vor.

Wo finde ich Ersatzteile und Reparaturinformationen?

Explosionszeichnungen und Ersatzteillisten sind auf der Website www.flex-tools.com verfügbar. Reparaturen sind von einer vom Hersteller autorisierten Kundendienstwerkstatt durchführen zu lassen. Während der Garantiezeit die Schrauben des Motorgehäuses nicht lösen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Elektrowerkzeug nicht in den Hausmüll. Gemäß der europäischen Richtlinie 2012/19/EU müssen Altgeräte getrennt gesammelt und umweltfreundlich recycelt werden. Sie können das Gerät und sein Zubehör an einer Sammelstelle im Geschäft oder auf einem Recyclinghof abgeben. Entfernen Sie das Stromkabel, um es unbrauchbar zu machen.

BEDIENUNGSANLEITUNG RE 16-5 115 Flex

de Originalbetriebsanleitung 3

en Original operating instructions 16

Zu Ihrer Sicherheit .... 3

Geräusch und Vibration 7

Technische Daten 8

Auf einen Blick 9

Gebrauchsanweisung 10

Wartung und Pflege 14

Entsorgungshinweise 15

C€-Konformität 15

Haftungsausschluss.... 15

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Zur Verringerung eines

Verletzungsrisikos

Bedienungsanleitung lesen!

Augenschutz tragen!

Gehörschutz tragen!

Immer mit zwei Händen arbeiten!

Entsorgungshinweis für das Altgerät (siehe Seite 15)!

CE Kennzeichnung

UKCA Kennzeichnung

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut.

Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen.

Das Elektrowerkzeug ist nur zu benutzen

• für die bestimmungsgemäße Verwendung,
  – in sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Der Renovierungsschleifer RE 16-5 115 ist bestimmt

– für den gewerblichen Einsatz in Industrie und Handwerk,
– zum Abfräsen von Schalungsübergängen und dem Aufrauhen von Betonflächen,
– zum Entfernen von Anstrichen, Putzen, Fliesen- und Teppichkleberresten von harten Untergründen ( harter Putz, Beton),
– zum trockenen Schleifen und Glätten von Beton, Putz, Estrich, Sandstein, Schamotte und Asphalt,
– zum Einsatz mit Werkzeugen, die von FLEX für dieses Gerät angeboten werden und für eine Drehzahl von mindestens 6.300 /min zugelassen sind.

Die Verwendung von Trenn-, Schrupp-, Fächerschleifscheiben oder Drahtbürsten ist nicht zulässig.

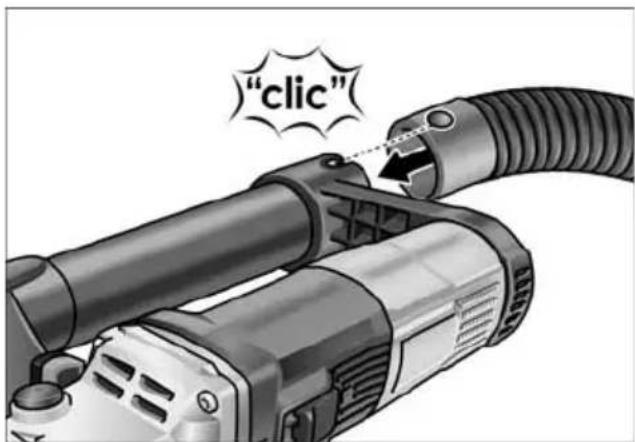

Bei Verwendung des Renovierungsschleifers RE 16-5 115 ist ein Staubsauger der Klasse Manzuschließen.

Sicherheitshinweise für Renovierungsschleifer

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Dieses Elektrowerkzeug ist mit dem entsprechenden Zubehör zu verwenden als Sanierungsfräse, Renovierungsschleifer, Schleifer und Sandpapierschleifer. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten.

Wenn Sie die folgenden Anweisungen nicht beachten. kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

■ Dieses Elektrowerkzeug ist nicht geeignet zum Arbeiten mit Drahtbürsten, Polieren und Trennschleifen. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
■ Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ernsthaften Körperverletzungen führen.
■ Verwenden Sie kein Einsatzwerkzeug, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und festgelegt wurde.
Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
■ Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.
■ Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
■ Schleifscheiben, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
■ Die Maße zur Befestigung des Einsatzwerkzeugs müssen zu den Maßen der Befestigungsmittel des Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

■ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
■ Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
■ Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
■ Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene

Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.
■ Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
■ Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.
■ Reinigen Sie regelmäßig die Lüftungs- schlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
■ Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
■ Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Besondere Sicherheitshinweise zum Schleifen

■ Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
■ Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.
■ Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche eines Diamantschleiftellers. Diamantschleifteller sind zum Materialabtrag mit der Unterseite des Schleiftellers bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
■ Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für das von Ihnen gewählte Einsatzwerkzeug. Geeignete Flansche stützen die Einsatzwerkzeuge und verringern so die Gefahr eines Bruchs.
■ Verwenden Sie keine abgenutzten Einsatzwerkzeuge von größeren Elektrowerkzeugen. Einsatzwerkzeuge für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

■ Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
■ Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
■ Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
■ Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

■ Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Sandpapierschleifen

■ Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße.

Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Fräsen

■ Keine Flächen mit freiliegenden Stahlarmierungen bearbeiten. Rückschlaggefahr!
■ Besondere Vorsicht bei der Bearbeitung von Ecken, Kanten und extremen Übergängen. Schäden am Fräskopf bzw. den Fräsrädern möglich.
■ Elektrowerkzeug nur in Betrieb nehmen, wenn die Fräsräder sich frei drehen können.
■ Nur Original-FLEX-Fräsköpfe und Fräsräder verwenden. Keine Adapter oder Reduzierstücke verwenden.

Weitere Sicherheitshinweise

■ Nur für den Außenbereich zugelassene Verlängerungskabel verwenden.
Das Abschleifen von Bleifarben wird nicht empfohlen. Das Entfernen von Bleifarben sollte nur vom Fachmann unternommen werden.
■ Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest). Schutzmaßnahmen treffen, wenn gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Staubschutzmaske tragen. Absauganlagen verwenden.

SACHSCHÄDEN!

Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Geräusch und Vibration

WARNING!

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

i HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.

Technische Daten

Produkt Renovierungsschleifer
Produkttyp RE 16-5 115
Netzspannung V/Hz 220-240/50-60
Schutzklasse		☐ / II
Leistungsaufnahme W 1.600
Leistungsabgabe W 900
Leerlaufdrehzahl /min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Bemessungsdrehzahl /min 6.300
Werkzeugaufnahme ∅ 12
Gewicht entsprechend "FLEX procedure 01" kg		3,1

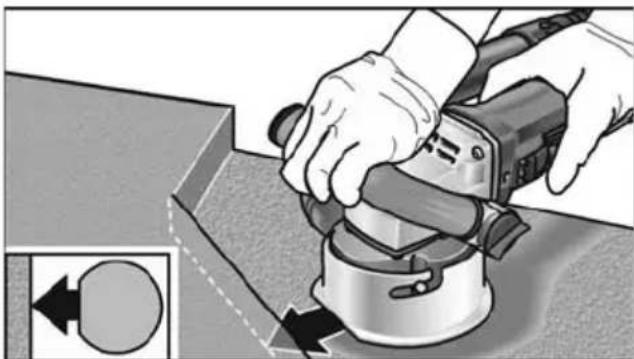

bei Verwendung des Führungstisches:
Fräskopf-∅	mm	80
Frästiefe	mm	0...6

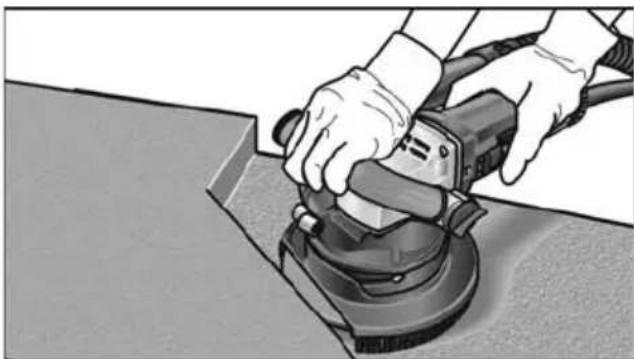

bei Verwendung der Schutzhaube:
max. Scheibendurchmesser	mm	115
A-bewerteter Geräuschpegel entsprechend EN 62841 (siehe "Geräusch und Vibration")
Schalldruckpegel LpA	dB(A)	90
Schallleistungspegel LWA	dB(A)	98
Unsicherheit K	db	3
Schwingungsgesamtwert entsprechend EN 62841 (Siehe "Geräusch und Vibration")
Emissionswert ah beim...
Fräsen von Putzoberflächen	m/s2	2,5
Schleifen von Betonoberflächen	m/s2	8,2
Schleifen mit Schleifblatt	m/s2	2,5
Unsicherheit K	m/s2	1,5

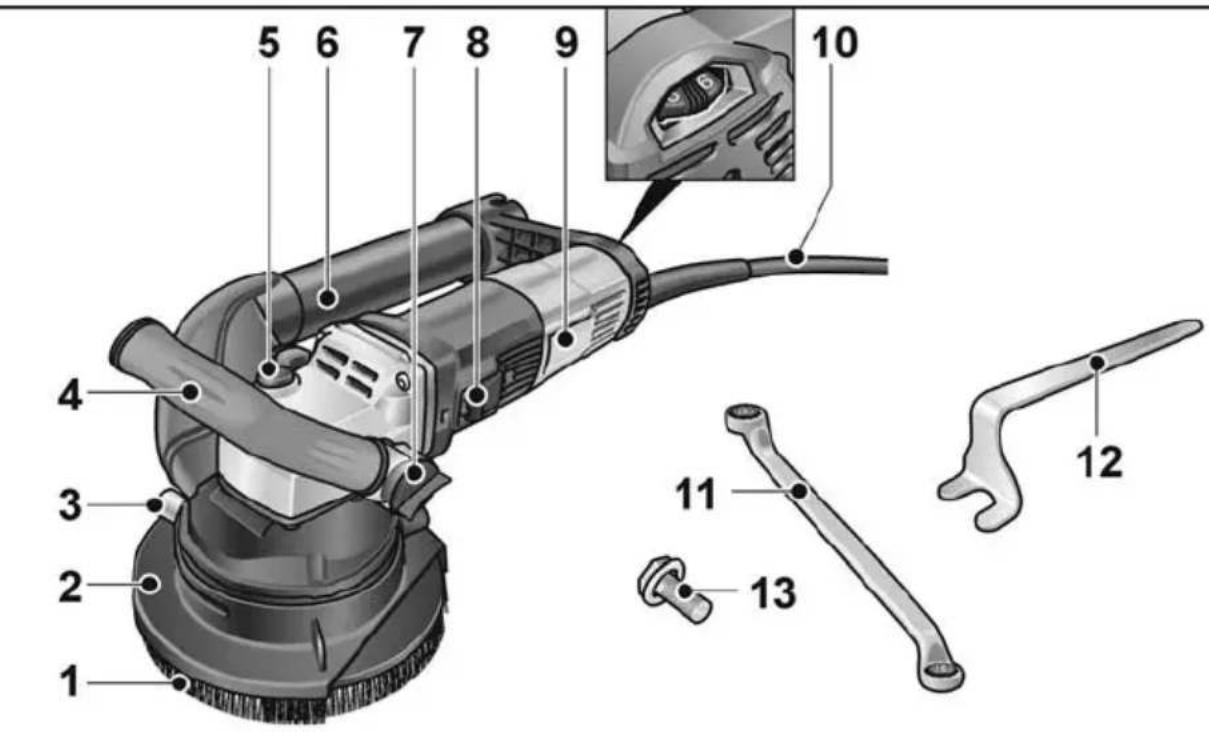

Auf einen Blick

1 Bürstenkranz
2 Schutzhaube mit Bürstenkranz und schwenkbarem Randsegmentv
3 Feststellschraube
4 Bügelhandgriff
5 Spindelarretierung

Zum Feststellen der Spindel beim Werkzeugwechsel.

6 Absaugrohr
7 Befestigung Bügelhandgriff

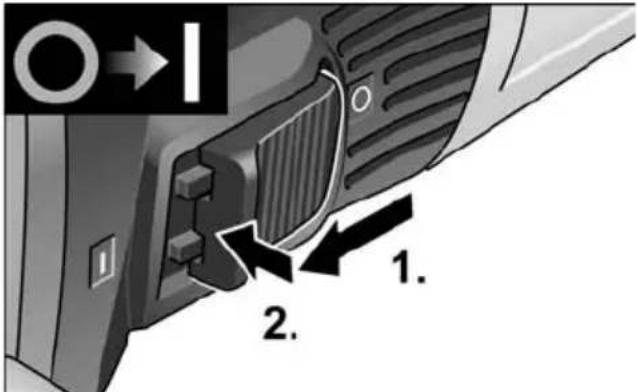

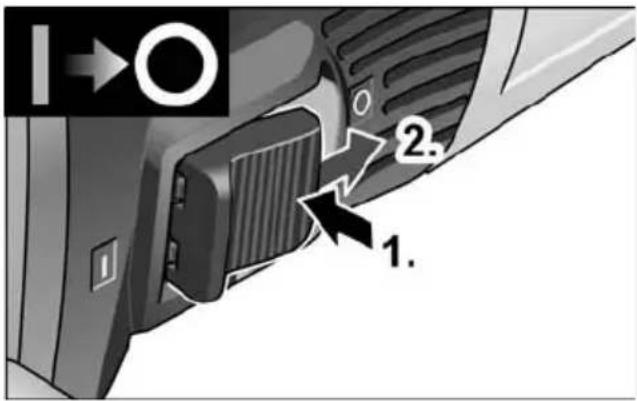

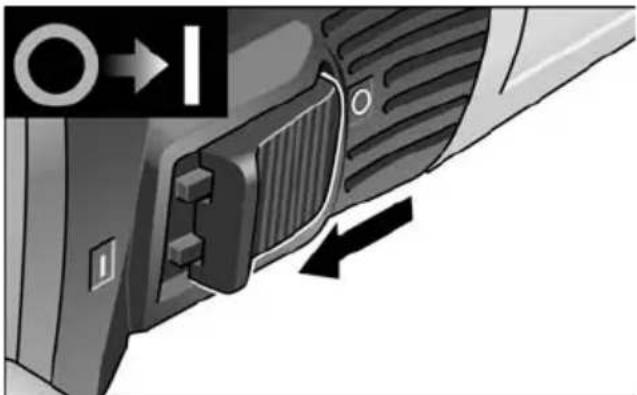

8 Schalterwippe

Zum Ein- und Ausschalten. Mit Raststellung für Dauerbetrieb.

9 Typschild
10 Anschlusskabel 4,0 m mit Netzstecker
11 Ringschlüssel
12 Anhalteschlüssel
13 Befestigungsschraube
14 Fräskopf mit Fräsrädern Empfohlene Geschwindigkeit: 3-4
15 Diamant-Schleifteller Empfohlene Geschwindigkeit: 5-6
16 Klettteller, gedämpft Empfohlene Geschwindigkeit: 1-3
17 Führungstisch

Gebrauchsanweisung

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.

Betrieb mit Schutzhaube

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

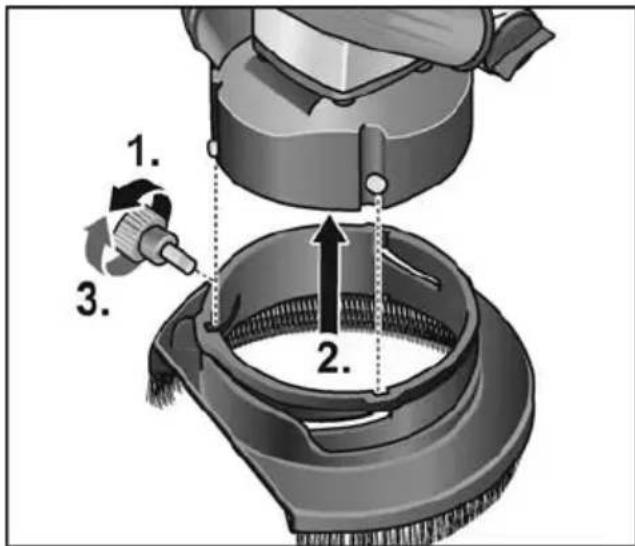

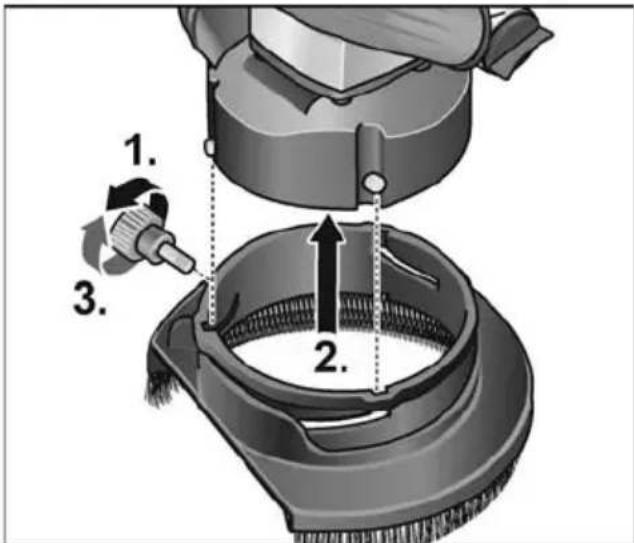

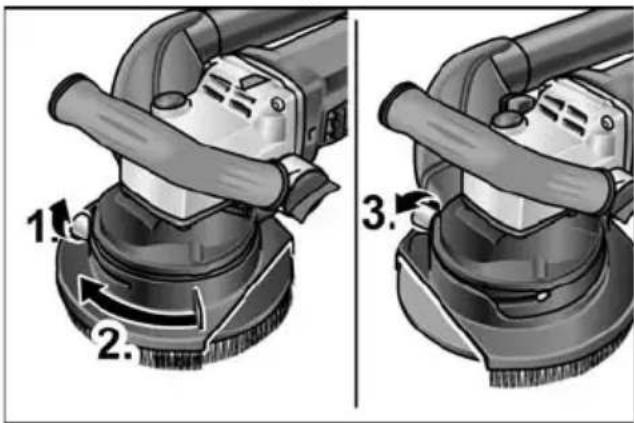

Schutzhaube befestigen

■ Feststellschraube lösen und herausschrauben (1.).
■ Schutzhaube über die Stifte am Gehäuse schieben (2.).
■ Feststellschraube einschrauben (3.).
■ Schutzhaube in umgekehrter Reihenfolge abnehmen.

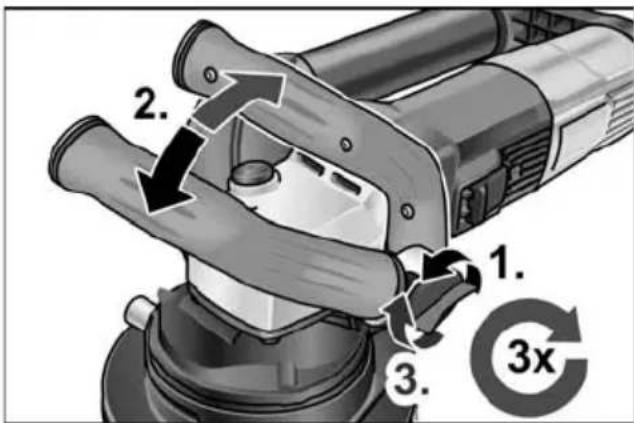

Bügelhandgriff verstellen

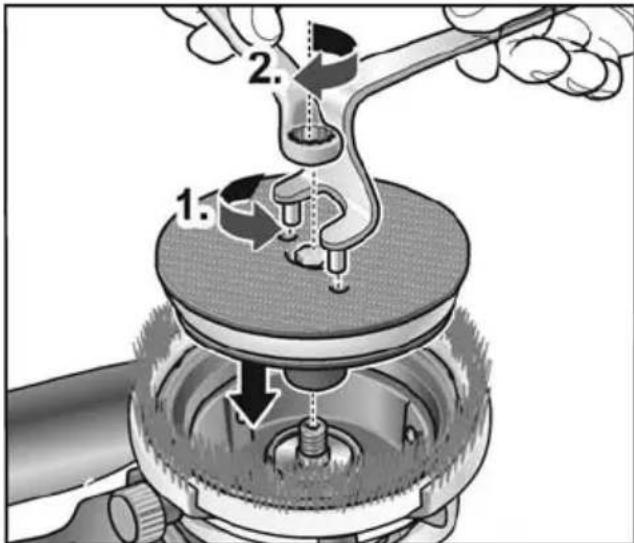

Klettteller befestigen

■ Klettteller auf die Spindel aufstecken.
■ Befestigungsschraube in das Gewinde eindrehen.
■ Klettteller mit dem Anhalteschlüssel gegen den Uhrzeigersinn festhalten (1.).
■ Befestigungsschraube mit dem Ring-schlüssel im Uhrzeigersinn festziehen (2.).
■ Schleifmittel zentriert auf Klett teller auflegen.

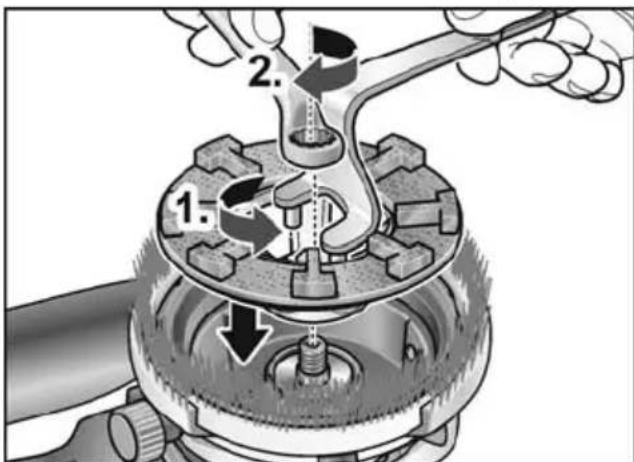

Diamant-Schleifteller befestigen

■ Diamantschleifteller auf die Spindel aufstecken.
■ Befestigungsschraube in das Gewinde eindrehen.
■ Diamantschleifteller mit dem Anhalteschlüssel gegen den Uhrzeigersinn festhalten (1.).
■ Befestigungsschraube mit dem Ringschlüssel (mit min. 25 Nm) im Uhrzeigersinn festziehen (2.).

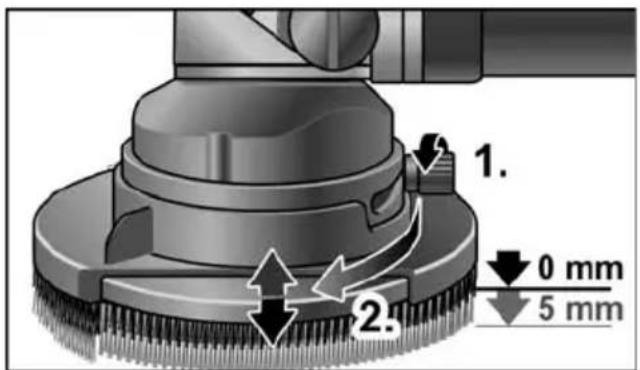

Stellung der Schutzhaube kontrollieren

Der Bürstenkranz sollte ca. 0–1 mm über den Schleifteller hinausragen. Zum Ausgleich des Verschleisses am Diamantschleifteller kann die Schutzhaube in der Höhe verstellt werden.

■ Feststellschraube gegen den Uhrzeigersinn lösen (1.).
■ Schutzhaube durch Drehen auf die gewünschte Höhe einstellen (2.).
■ Feststellschraube festziehen.

Betrieb mit Führungstisch

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

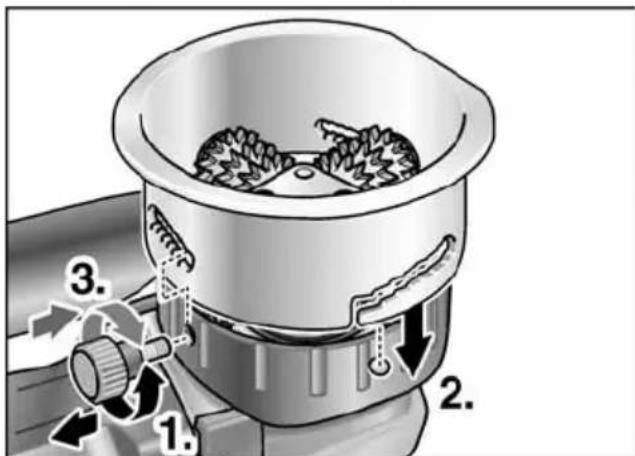

Führungstisch befestigen

■ Feststellschraube lösen und herausschrauben (1.).
■ Führungstisch über die Stifte am Gehäuse schieben (2.).
■ Feststellschraube einschrauben (3.).
■ Führungstisch in umgekehrter Reihenfolge abnehmen.

Fräskopf befestigen

■ Fräskopf auf die Spindel aufstecken.
■ Befestigungsschraube in das Gewinde eindrehen.
■ Fräskopf mit dem Anhalteschlüssel gegen den Uhrzeigersinn festhalten (1.).
■ Befestigungsschraube mit dem Ringschlüssel (mit min. 25 Nm) im Uhrzeigersinn festziehen (2.).
■ Fräskopf in umgekehrter Reihenfolge abnehmen.

Frästiefe einstellen

Die Frästiefe ist von 0 bis 6 mm in 6 Stufen einstellbar.

■ Feststellschraube gegen den Uhrzeigersinn lösen (1.).
■ Schutzhaube durch Drehen auf die gewünschte Höhe einstellen.
■ Feststellschraube festziehen (3.).

Drehzahlvorwahl

Zum Einstellen der Arbeitsdrehzahl das Stellrad auf den gewünschten Wert stellen.

Elektrowerkzeug ein- und ausschalten

Kurzzeitbetrieb ohne Einrasten

■ Schalterwippe nach vorn schieben und festhalten.
■ Zum Ausschalten Schalterwippe loslassen.

Dauerbetrieb mit Einrasten

HINWEIS

Nach einem Stromausfall läuft das eingeschaltete Elektrogerät nicht wieder an.

■ Schalterwippe nach vorn schieben und durch Druck auf vorderes Ende einrasten.

Gerät ausschalten:

■ Zum Ausschalten Schalterwippe durch Druck auf hinteres Ende entriegeln.

HINWEIS

Bei kurzzeitiger Überlastung schaltet das Gerät automatisch ab. Zum Weiterarbeiten Gerät aus- und wieder einschalten. Bei Überhitzung durch Überlast im Dauerbetrieb reduziert das Gerät automatisch die Drehzahl, bis das Gerät ausreichend gekühlt ist. Am Ende des Kühlmodus schaltet das Gerät automatisch ab.

Zum Weiterarbeiten Gerät aus- und wieder einschalten.

Einsatz einer Absauganlage

VORSICHT!

Der Renovierungsschleifer muss beim Betrieb an eine Staubabsaugung angeschlossen werden. Die Absauganlage muss zum Absaugen von Gesteinsstaub zugelassen sein.

Zum Absaugen von besonders gesundheitsgefährdenden, krebserregenden, trockenen Stäuben ist ein dafür zugelassener Spezialsauger zu verwenden. Bei jeder Störung der Absauganlage die Arbeit sofort abbrechen, Gerät ausschalten. Störung vor Wiederinbetriebnahme beseitigen.

HINWEIS

Bei Verwendung des Renovierungsschleifers RE 16-5 115 ist ein Staubsauger der Klasse M anzu-schließen.

■ Absaugschlauch am Anschlussstutzen befestigen.
■ Absaugschlauch an der Absauganlage anschließen. Bedienungsanleitung der Absauganlage beachten! Befestigung kontrollieren! Bei Bedarf passenden Adapter benutzen.

i HINWEIS

Sollte Ihr Staubsauger einen speziellen Anschlussstutzen benötigen (d. h. einen anderen Anschlussstutzen als den 32 mm/36 mm-Standardanschlussstutzen, der zum Lieferumfang des Elektrowerkzeugs gehört), setzen Sie sich mit Ihrem Staubsauger-Lieferanten in Verbindung, um den geeigneten Adapter zu besorgen.

Arbeiten mit dem Elektrowerkzeug

WARNING!

Der rotierende Schleifteller darf nicht mit scharfen herausragenden Gegenständen in Kontakt kommen. Gefahr eines Rückschlags! Schäden am Schleifteller. Bei Beschädigungen oder starker Abnutzung des Schleiftellers diesen unbedingt austauschen.

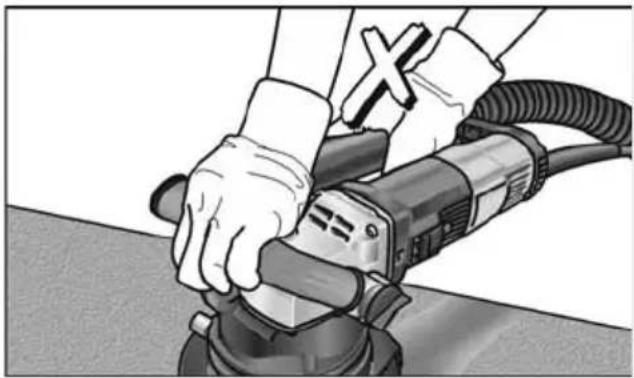

VORSICHT!

Das Elektrowerkzeug immer mit beiden Händen festhalten!

1. Schutzhaube oder Führungstisch befestigen.
2. Werkzeug befestigen.
3. Schutzhaube bzw. Führungstisch auf die richtige Höhe einstellen.

4. Absauganlage anschließen.

5. Netzstecker einstecken.

6. Probelauf zur Überprüfung der korrekten Befestigung des Werkzeugs durchführen. Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen lassen. Auf Unwuchten und Vibrationen kontrollieren.
7. Benötigte Drehzahl einstellen.
8. Absauganlage einschalten.
9. Das Elektrowerkzeug immer mit beiden Händen festhalten.

Eine Hand immer am Elektrowerkzeug, um im Notfall das Elektrowerkzeug unverzüglich ausschalten zu können.

10. Gerät einschalten.

Bei Verwendung der Schutzhaube

■ Den Renovierungsschleifer auf die Arbeitsfläche aufsetzen.
Der Bürstenkranz muss bündig mit der Arbeitsfläche sein.
■ Den Druck erhöhen, um das Schleifwerkzeug mit der Arbeitsfläche in Kontakt zu bringen. Dabei den Renovierungsschleifer mit überlappenden Bewegungen schwenken.
■ Zum Schleifen in Ecken:

– Gerät ausschalten und warten, bis das Schleifwerkzeug stillsteht.

– Klemmschraube lösen (1.).
– Schwenkbares Randsegment nach rechts schwenken (2.).
- Klemmschraube festziehen (3.).
- Gerät wieder einschalten.

Bei Verwendung des Führungstisches

■ Führungstisch vollflächig auf die zu bearbeitende Fläche aufsetzen.
■ Renovierungsschleifer mit überlappenden Bewegungen schwenken.
■ Zum Schleifen in Ecken ist eine Seite des Führungstisches abgeflacht.

Regelmäßig kontrollieren, ob sich die Fräsräder auf ihren Achsen drehen. Gegebenfalls Staubablagerungen durch Ausklopfen entfernen.

Nach der Arbeit

■ Nach der Arbeit Elektrowerkzeug ausschalten und Netzstecker ziehen.
■ Absauganlage ausschalten.
■ Elektrowerkzeug reinigen.

Wartung und Pflege

WARNING!

Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.

i HINWEIS

Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.

Reinigung

WARNING!

Kein Wasser oder flüssige Reinigungsmittel verwenden.

■ Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.
■ Schutzhaube bzw. Führungstisch mit trockener Druckluft reinigen. Hartnäckige Anhaftungen mit Pinsel oder Bürste entfernen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

i HINWEIS

Die Schrauben am Motorgehäuse während der Garantiezeit nicht lösen.

Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.

Wechseln der Fräsräder am Fräskopf

VORSICHT!

Immer Fräsräder des gleichen Typs verwenden.

Die richtige Montage der Fräsräder der mit den Fräsrädern gelieferten Montage-anweisung entnehmen.

Ersatzteile und Zubehör

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNUNG!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

CE-Konformität

Die EG-Konformitätserklärung ist als Anhang I in dieser Bedienungsanleitung enthalten.

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

Beschermkap bevestigen

Flex-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Germany

Tel. [phone]

Fax. [phone]

[e-mail]

www.flex-tools.com

Flex Power Tools Ltd.
