MANUALE UTENTE RE 16-5 115 Flex

it Istruzioni per l'uso originali 44

Simboli utilizzati 44

Per la vostra sicurezza 44

Rumore e vibrazione 48

Dati tecnici 49

Guida rapida....50

Istruzioni per l'uso 51

Manutenzione e cura .... 55

Istruzioni per la rottamazione e lo smaltimento 56

Conformità C€....56

Esclusione della responsabilità ..... 56

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Per ridurre il pericolo di lesioni leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Indossare la protezione acustica!

Lavorare sempre con entrambe le mani!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 56)!

Marcatura CE

Marcatura UKCA

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare l'elettroutensile ed agire conformemente:

- queste istruzioni per l'uso,

– le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti-N°: 315915),

– le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo

- per l'uso regolare previsto,

- in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

La levigatrice per restauro RE 16-5 115 è destinata

• all'impiego professionale nell'industria e nell'artigianato,
• per asportare residui di giunti di casseforme ed irruvidire superfici di calcestruzzo,
• a rimuovere vernice, intonaco, residui di piastrelle e di tappezzeria da superfici dure (intonaco duro, calcestruzzo),
• per la molatura e levigatura a secco di calcestruzzo, intonaco, pavimento continuo, pietra arenaria, argilla refrattaria ed asfalto,
• alla perforazione di carta da parati su fondi duri,
• all'impiego con utensili offerti da FLEX per questo apparecchio ed omologati per una velocità di rotazione minima di 6300 g/min.

Non è ammesso l'impiego di mole da taglio, da sgrosso, mole a lamelle di tela smeriglio a ventaglio o di spazzole metalliche.

Nell'impiego della levigatrice per restauro RE 16-5 115 collegare un aspirapolvere della classe M.

Avvertenze di sicurezza per la levigatrice per restauro

PERICOLO!

Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

■ Questo elettroutensile deve essere usato con i relativi accessori come fresa per risanamento, levigatrice per restauro, smerigliatrice e smerigliatrice a carta vetrata. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.

■ Questo elettroutensile non è idoneo per lavori con spazzole metalliche, per lucidare e troncare. Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
■ Non utilizzare questo utensile elettrico per scopi diversi da quelli per cui è progettato e specificati dal costruttore. Ciò può causare una perdita di controllo, con il rischio di lesioni gravi.
■ Non usare utensili, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile.

Il solo fatto che l'utensile montato può essere fissato a questo elettroutensile non garantisce un uso sicuro.

Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile. L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno.
Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettroutensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
■ Dischi abrasivi, mole a tazza o altri accessori devono essere esattamente adatti al mandrino portamola di questo elettroutensile. Gli utensili non esattamente adatti al mandrino portamola dell'elettroutensile girano in modo irregolare, vibrano fortemente e possono causare la perdita del controllo.
■ Le dimensioni del dispositivo di fissaggio dell'accessorio devono essere adatte al mandrino dell'utensile elettrico.

Gli accessori che non si adattano al mandrino dell'utensile elettrico saranno sbilanciati, vibreranno in modo eccessivo e potranno causare perdita di controllo.

Non impiegare utensili danneggiati. Prima di ogni uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'uten- sile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparec-chio per un minuto al massimo numero di giri.

In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.

Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni allesterno dell'area di lavoro diretta.

■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può

mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

■ Tenere il cavo di alimentazione lontano da utensili montati in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.

Non deporre mai l'elettroutensile, prima che l'utensile montato sia completamente fermo. L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.

Non tenere l'elettroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vostro abbigliamento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.

■ Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.

■ Non usare l'elettroutensile in prossimità di materiali infiammabili. Le scintille possono incendiare questi materiali.

■ Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi. L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.

Avvertenze di sicurezza speciali per la levigatura

■ Usare esclusivamente mole approvate per questo elettroutensile e la cuffia di protezione prevista per queste mole. Le mole non previste per questo elettro-utensile non possono essere adeguatamente schermate e perciò non sono sicure.
La cuffia di protezione deve essere saldamente applicata sull'elettroutensile e regolata in modo da raggiungere il massimo della sicurezza, vale a dire che verso l'operatore deve restare scoperta la minima parte possibile della mola. La cuffia di protezione deve proteggere l'operatore da frammenti e dal contatto accidentale con la mola.
■ Usare le mole solo per le possibilità d'impiego raccomandate. Ad esempio: non molare mai con la superficie laterale di una mola a tazza diamantata. Le mole a tazza diamantate sono destinate all'asportazione di materiale con il lato inferiore della mola. L'effetto di forza laterale su questi corpi abrasivi può provocarne la rottura.
■ Usare sempre flange di serraggio prive di danni, della grandezza e forma adatte all'utensile da montare. Le flange adatte supportano gli utensili montati e riducono il pericolo della loro rottura.
Non utilizzare utensili consumati di elettroutensili più grandi. Gli utensili montati per elettroutensili più grandi non sono previsti per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione. A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato. Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impug-natura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.
■ Non avvicinare mai la mano agli utensili in rotazione. In caso di contraccolpo l'utensile impiegato può raggiungere la mano.
■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.

■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata.

L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.

■ Non impiegare lame per seghe a catena o lame per sega dentate.

Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.

Avvertenze di sicurezza speciali per la smerigliatura con carta vetrata

■ Non usare fogli abrasivi sovradimensionati, ma seguire le indicazioni del produttore sulla dimensione del foglio abrasivo. I fogli abrasivi che superano la grandezza del platorello possono provocare lesioni e condurre al bloccaggio, allo strappo del foglio abrasivo oppure al contraccolpo.

Avvertenze di sicurezza speciali per la fresatura

■ Non lavorare superfici con armature in acciaio scoperte. Pericolo di contraccolpo!
■ Prestare molta attenzione nella lavorazione di angoli, spigoli e passaggi improvvisi. Sono possibili danni alla testa di fresatura o alle rotelle fresatrici.
■ Mettere in funzione l'elettroutensile solo se le rotelle fresatrici possono girare liberamente.
■ Usare solo teste portafresa FLEX e frese a disco originali. Non usare adattatori o riduzioni.

Ulteriori avvertenze di sicurezza

■ Usare solo cavi di prolunga autorizzati per l'esterno.
■ Si sconsiglia l'abrasione di vernici al piombo. La rimozione di vernici al piombo deve essere eseguita solo dallo specialista.

Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amianto). Adottare misure di protezione se possono svilupparsi polveri nocive per la salute, infiammabili e esplosive. Indossare maschera protettiva antipolvere. Usare impianti di aspirazione.

DANNI MATERIALI!

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

PERICOLO!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 62841 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

Prodotto Levigatrice per restauro
Tipo di prodotto RE 16-5 115
La tensione di rete V/Hz 220-240/50-60
Classe di protezione		☐ / II
Potenza assorbita W 1.600
Potenza resa W 900
Numero giri a vuoto g/min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Numero giri nominale g/min 6.300
Attacco utensile ∅ 12
Peso secondo la "FLEX procedure 01" kg		3,1

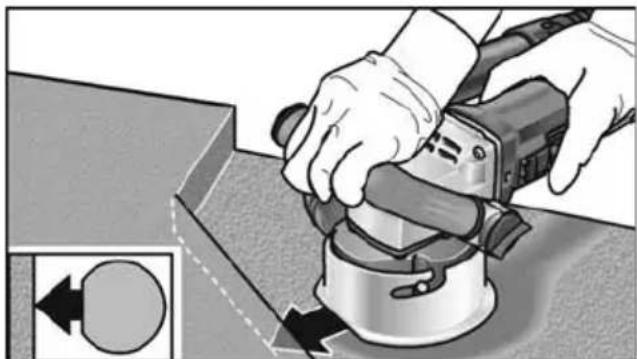

con impiego della tavola guida:
∅ testa portafresa	mm	80
Profondità di fresatura	mm	0...6
con impiego della cuffia di protezione:
Max. diametro del disco	mm	115
Livello rumore stimato A conforme alla norma EN 62841 (vedi “Rumore e vibra-zione”):
Livello di pressione acustica L_pA	dB(A)	90
Livello di potenza acustica L_WA	dB(A)	98
Insicurezza K	db	3
Valore totale di vibrazione conforme alla norma EN 62841 (vedi “Rumore e vibra-zione”):
Valore di emissione durante la ...
Fresatura di superfici d'intonaco	m/s ^2	2,5
Levigatura di superfici in cemento	m/s ^2	8,2
Levigatura con foglio abrasivo	m/s ^2	2,5
Insicurezza K	m/s ^2	1,5

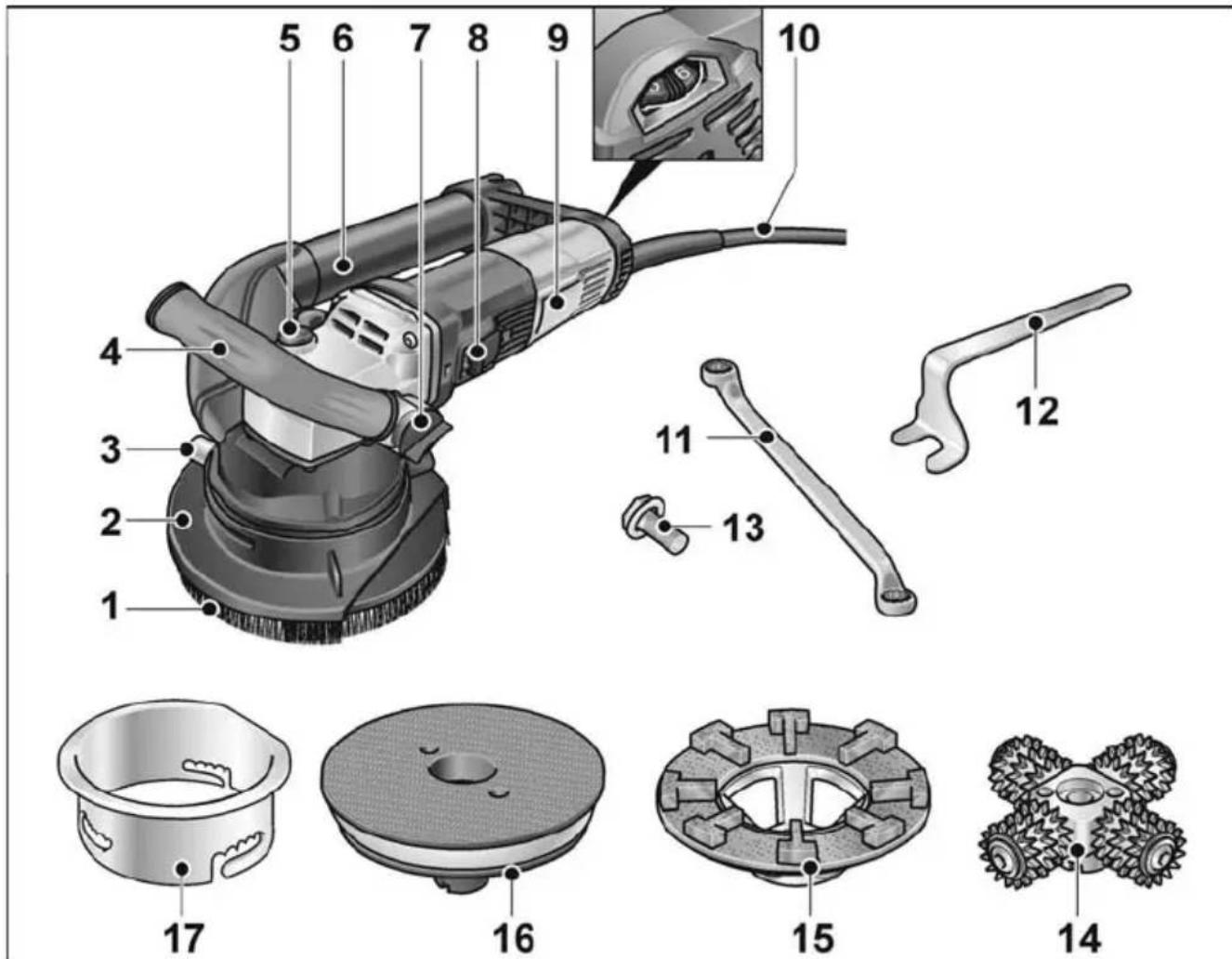

Guida rapida

1 Spazzola a corona
2 Cuffia di protezione con spazzola a corona e segmento bordo orientabile
3 Vite di fermo
4 Maniglia a staffa
5 Arresto alberino

Per bloccare l'alberino nella sostituzione dell'utensile di rettifica.

6 Tubo di aspirazione
7 Fissaggio della maniglia a staffa
8 Bilico dell'interruttore

Per accendere e spegnere.

Con posizione di arresto per servizio continuo.

9 Targhetta d'identificazione
10 Cavo di collegamento 4,0 m con spina di rete
11 Chiave ad anello
12 Chiave di fermo
13 Vite di fissaggio
14 Testa di fresatura con rotelle fresatrici

Velocità raccomandata: 3-4

15 Platorello di levigatura diamantato

Velocità raccomandata: 5-6

16 Platorello velcro, ammortizzato

Velocità raccomandata: 1-3

17 Piatto guida

Istruzioni per l'uso

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

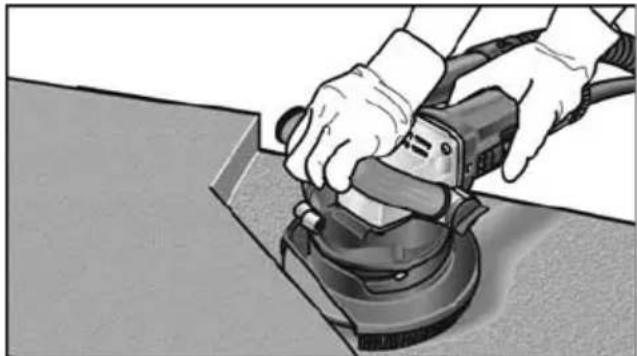

Funzionamento con cuffia di protezione

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

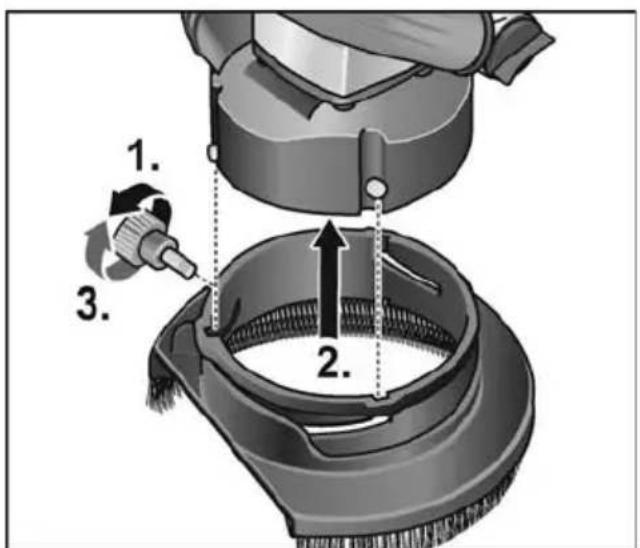

Fissare la cuffia di protezione

1. 2. 3.

■ Allentare la vite di fermo e svitare (1.).
■ Inserire la cuffia di protezione sulle spine della carcassa (2.).
■ Avvitare la vite di fermo (3.).
■ Rimuovere la cuffia di protezione nell'ordine inverso.

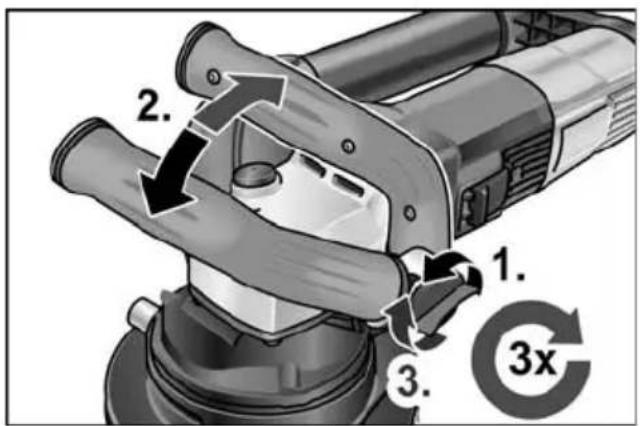

Regolazione della maniglia a staffa

1. 2. 3. 3x

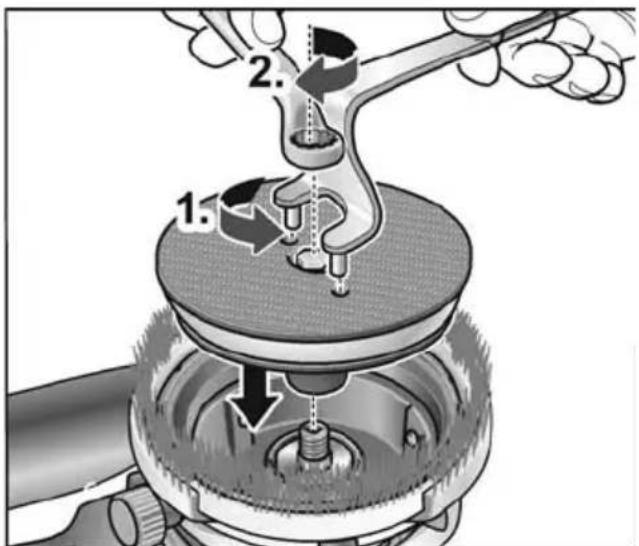

Fissare il platorello velcro

■ Applicare il platorello a strappo sul mandrino.
■ Avvitare la vite di fissaggio nella filettatura.
■ Trattenere il platorello a strappo con la chiave di fermo in senso antiorario (1.).
■ Serrare la vite di fissaggio in senso orario con la chiave ad anello (2.).
■ Applicare il mezzo abrasivo centrato sul platorello.

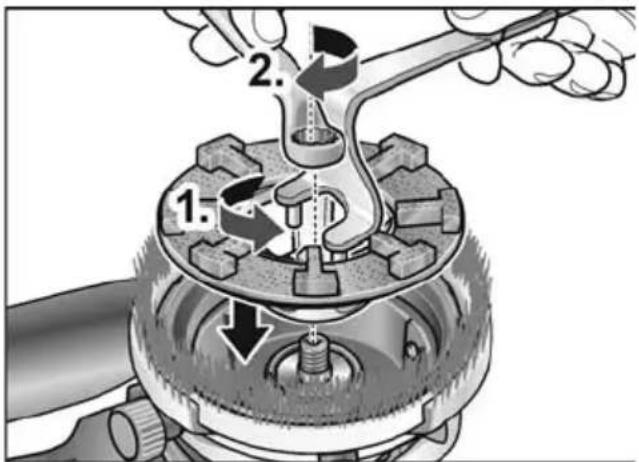

Fissare il platorello diamantato

■ Applicare la mola diamantata sul mandrino.
■ Avvitare la vite di fissaggio nella filettatura.
■ Trattenere la mola diamantata con la chiave di fermo in senso antiorario (1.).
■ Serrare la vite di fissaggio con la chiave ad anello (a min. 25 Nm) in senso orario (2.).

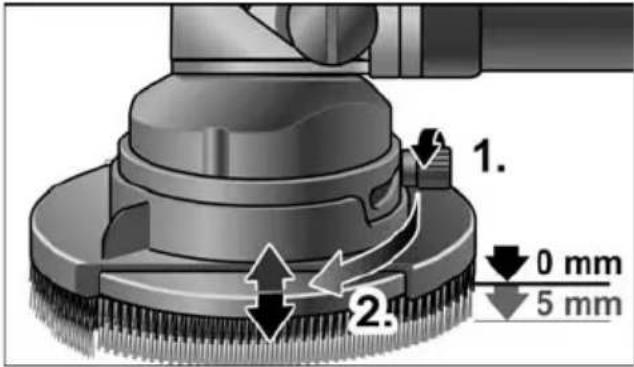

Controllare la posizione della cuffia di protezione

La spazzola a corona deve sporgere ca. 0–1 mm oltre la mola a tazza. Per compensare l'usura della mola a tazza diamantata, la cuffia di protezione può essere regolata in altezza.

1. 2. 0 mm 5 mm

■ Allentare la vite di fermo in senso antiorario (1.).
■ Regolare la cuffia di protezione all'altezza desiderata mediante rotazione (2.).
■ Stringere la vite di fermo (3.).

Funzionamento con tavola guida

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

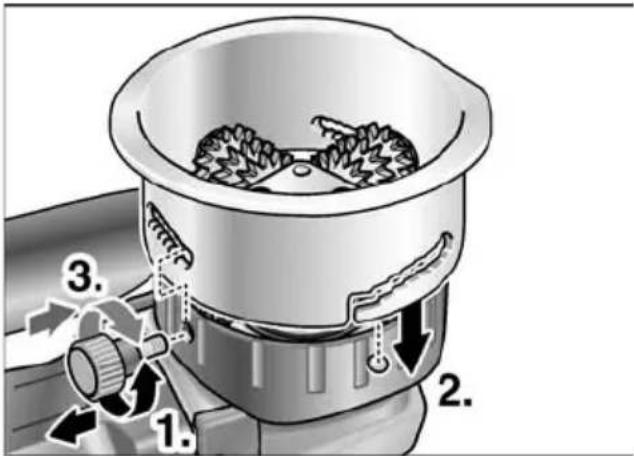

Fissare la tavola guida

■ Allentare la vite di fermo e svitare (1.).
■ Inserire la tavola guida sulle spine della carcassa (2.).
■ Avvitare la vite di fermo (3.).
■ Rimuovere la tavola guida nell'ordine inverso.

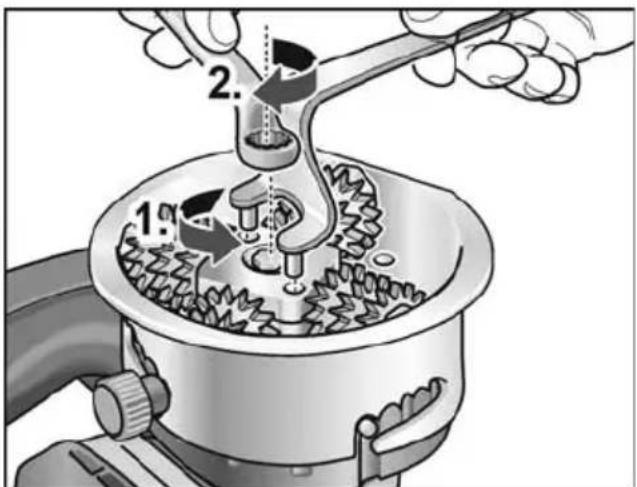

Fissare la testa di fresatura

■ Applicare la testa di fresatura sul mandrino.
■ Avvitare la vite di fissaggio nella filettatura.
■ Trattenere latesta di fresatura con la chiave di fermo in senso antiorario (1.).
■ Serrare la vite di fissaggio con la chiave ad anello (a min. 25 Nm) in senso orario (2.).
■ Rimuovere la testa di fresatura nell'ordine inverso.

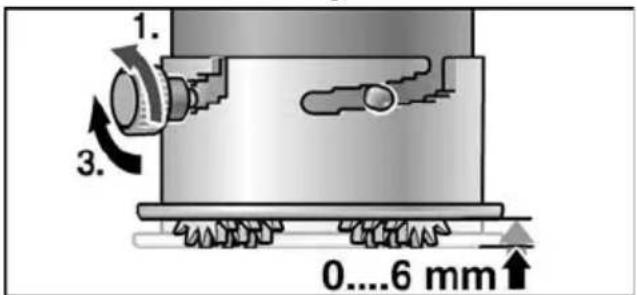

Regolare la profondità di fresatura

La profondità di fresatura è regolabile da 0 a 6 mm in 6 gradi.

■ Allentare la vite di fermo in senso antiorario (1.).
■ Regolare la cuffia di protezione all'altezza desiderata mediante rotazione.
■ Stringere la vite di fermo (2.).

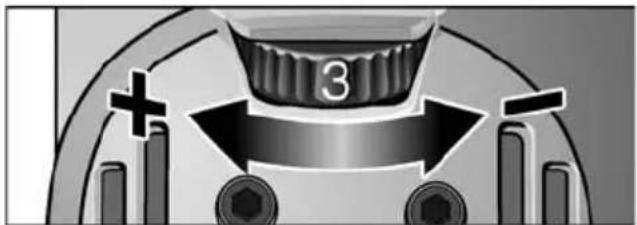

Preselezione del numero di giri

Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.

3

Accendere e spegnere l'elettroutensile

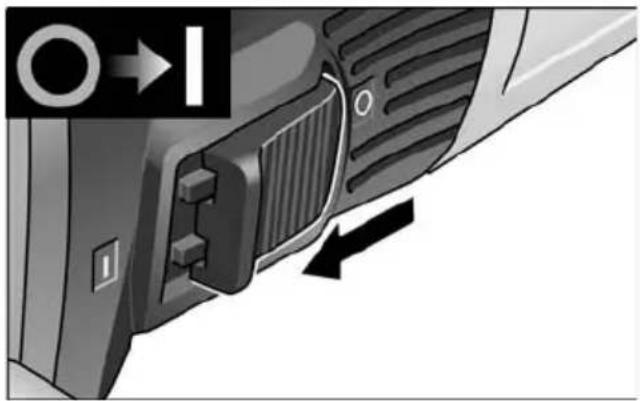

Servizio discontinuo senza arresto del bilico

■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interruttore.

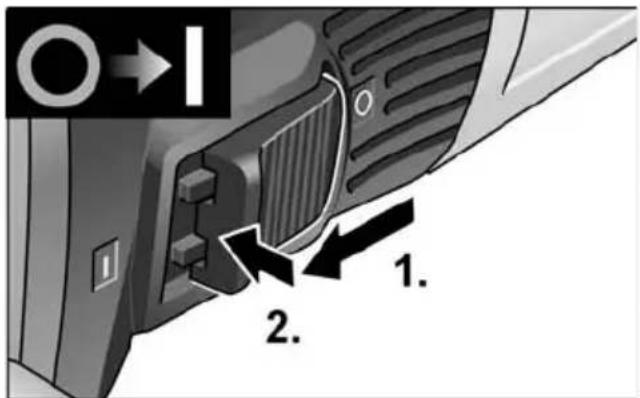

Servizio continuo con arresto del bilico

i AVVISO

Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso non si rimette in funzione.

O→I 1. 2.

■ Spingere il bilico dell'interruttore verso avanti ed arrestarlo con una pressione sull'estremità anteriore.

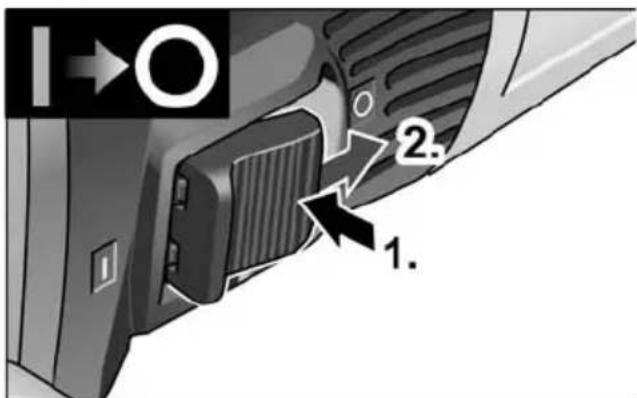

Spegnere l'apparecchio:

1. 2.

■ Per spegnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriore.

i AVVISO

In caso di sovraccarico temporaneo il dispositivo di disattiva automaticamente. Per proseguire il lavoro, disattivare e riattivare l'apparecchiatura.

In caso di surriscaldamento da sovraccarico in servizio continuo, l'apparecchio riduce automaticamente la velocità di rotazione, finché non si è raffreddato a sufficienza. Alla fine della modalità di raffreddamento, l'apparecchio si disattiva automaticamente.

Per proseguire il lavoro, disattivare e riattivare l'apparecchio.

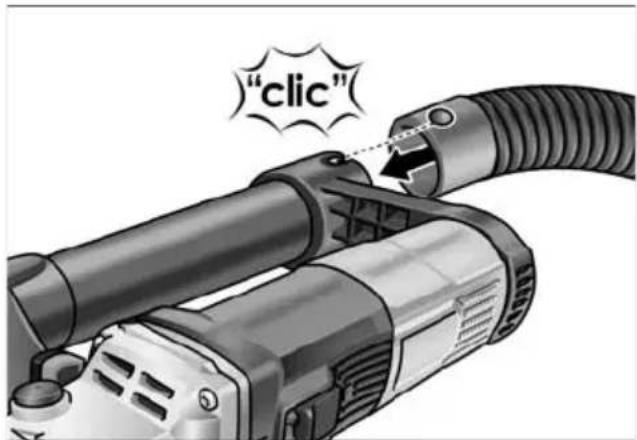

Impiego di un impianto di aspirazione

PRUDENZA!

Durante il funzionamento la levigatrice per restauri deve essere collegata ad un'aspirazione di polvere. L'impianto di aspirazione deve essere omologato per l'aspirazione di polvere minerale.

Per l'aspirazione di polveri particolarmente pericolose per la salute, cancerogene, asciutte, deve essere usato un aspiratore speciale a tal fine omologato.

In caso di guasto all'impianto di aspirazione, interrompere immediatamente il lavoro e spegnere l'apparecchio. Eliminare il guasto prima di rimettere l'apparecchio in funzione.

i

AVVISO

Nell'impiego della levigatrice per restauro RE 16-5 115 collegare un aspirapolvere della classe M.

"click"

■ Fissare il tubo flessibile di aspirazione al manicotto di raccordo.

Collegare il tubo di aspirazione all'impianto di aspirazione. Osservare le istruzioni per l'uso dell'impianto di aspirazione! Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio! Se necessario, usare un idoneo adattatore.

i

AVVISO

Se l'aspirapolvere disponibile avesse bisogno di uno speciale manicotto di raccordo (vale a dire di un manicotto di raccordo diverso da quello con raccordo standard di 32 mm/36 mm, compreso nella fornitura dell'elettro-utensile), mettersi in contatto con il proprio fornitore dell'aspirapolvere e procurarsi l'adattatore idoneo.

Lavorare con l'elettroutensile

!

PERICOLO!

La mola a tazza in rotazione non deve entrate in contatto con oggetti acuminati sporgenti. Pericolo di contraccolpo! Danni alla mola a tazza. In caso di danni o di forte usura della mola a tazza è indispensabile sostituirla.

!

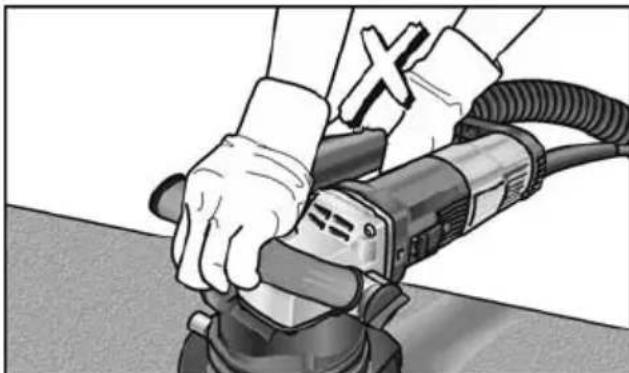

PRUDENZA!

Afferrare sempre l'elettroutensile con entrambe le mani!

1. Fissare la cuffia di protezione o la tavola guida.

2. Fissare I 'utensile.

3. Regolare la cuffia di protezione o la tavola guida all'altezza corretta.

4. Collegare I 'impianto di aspirazione
5. Inserire la spina di alimentazione.
6. Eseguire una prova di funzionamento per controllare il corretto fissaggio dell'utensile. Accendere l'elettroutensile (senza arrestare l'interruttore) e tenerlo in funzione per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
7. Impostare la velocità di rotazione necessaria.
8. Accendere l'impianto di aspirazione.
9. Afferrare sempre l'elettroutensile con entrambe le mani.

Una mano sempre sull'elettroutensile, per poter spegnere immediatamente l'elettroutensile in caso di emergenza.

1. Accendere l'apparecchio.

Con l'impiego della cuffia di protezione:

■ Appoggiare la levigatrice per restauro sulla superficie di lavoro.
La spazzola a corona deve essere a paro con la superficie da lavorare.
■ Aumentare poi la pressione, per portare l'utensile di levigatura a contatto con la superficie da lavorare. Ciò facendo

muovere la levigatrice per restauro con passate a margini appena sovrapposti.

■ Per levigare negli angoli: – spegnere l'apparecchio ed attendere che la mola sia ferma.

1 2. 3.

• Allentare la vite di serraggio (1.).
• Ruotare verso destra il segmento bordo orientabile (2.).
• Stringere la vite di serraggio (3.)
• Accendere di nuovo l'apparecchio.

Con impiego della tavola guida

■ Appoggiare completamente la tavola guida sulla superficie da lavorare.
■ Muovere la levigatrice per restauro con passate a bordi sovrapposti.
■ Un lato della tavola guida è appiattito per levigare negli angoli.

Controllare regolarmente se le frese a disco girano sui propri assi. Se necessario, battere per rimuovere i depositi di polvere.

Dopo il lavoro

■ Dopo il lavoro spegnere'elettroutensile ed estrarre la spina di rete.
■ Spegnere'impianto di aspirazione.
■ Pulire'èlettroutensile.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

i AVVISO

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Pulizia

PERICOLO!

Non usare acqua o detergenti liquidi.

■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Pulire la cuffia di protezione o la tavola guida con aria compressa asciutta. Rimuovere con un pennello o una spazzola le adesioni più resistenti.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

i AVVISO

Nel periodo di garanzia non vitre le viti sulla carcassa del motore. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

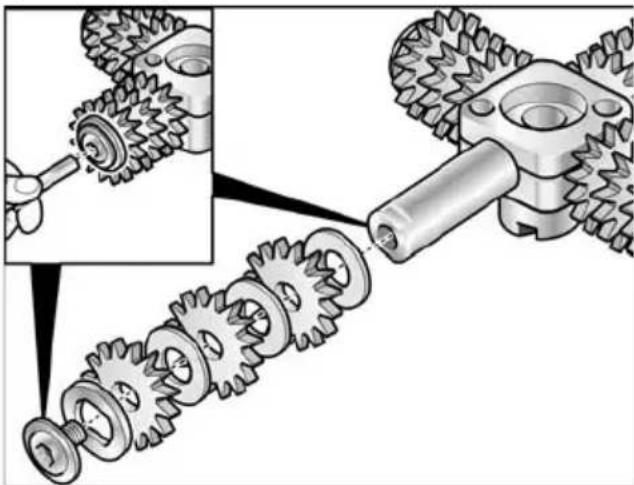

Sostituzione delle rotelle fresatrici sulla testa di fresatura

PRUDENZA!

Utilizzare sempre frese a disco dello stesso tipo.

Per il corretto montaggio delle rotelle fresatrici consultare le istruzioni di montaggio fornite con le rotelle fresatrici.

Ricambi ed accessori

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità C€

La dichiarazione di conformità CE è contenuta come allegato I nelle presenti istruzioni per l'uso.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.

Contenido

16 Prato auto-aderente, amortecido
