LIETOŠANAS INSTRUKCIJA RE 16-5 115 Flex

Iv Lietošanas pamācības oriģināls .....333

Trokšni un vibrācija 337

Tehniskā informācija 338

Iss apskats 339

Lietošanas noteikumi 340

Tehniskā apkope un kopšana ..... 344

Norādījumi par likvidēšanu ..... 345

(€-Atbilstība 345

Atbildības izslēgšana 345

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Sī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANIBU!

Apzīmē iespējamu bīstamu situāciju.

Sī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Traumatisma riska samazināšanai izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Vienmēr veiciet darbu ar abām rokām!

Norādījums par vecās iekārtas likvidēšanu (sk. 345. lpp.)!

CE markējums

UKCA markējums

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

- šo lietošanas pamācību,

- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315915),

– darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

- paredzētajiem darbiem,

– drošības tehnikas noteikumiem atbilstošā stāvokli.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Remontdarbu slīpmašina RE 16-5 115 paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– apšuvumu pāreju nofrēzēšanai un betona virsmu raupjošanai,
- krāsu slāņu, apmetumu, fīlžu, paklāju līmes palieku noņemšanai no cieta pamata (cieta apmetuma, betona),
– sausai slīpēšanai un betona, apmetuma, klonu, smilšakmens, šamota un asfalta nolīdzināšanai, krāsas
– tapešu perforēšanai uz cietām pamatvirsmām,
– iesaistīšanā ar instrumentiem, kurus šai ierīcei piedāvā firma FLEX un kuri pielaisti ar minimālo 6300 apgr./min.
Izmantošana ar griezējdiskiem, rupjām slīpripām, sprostsīpripām vai stieplu sukām ir aizliegta.
Izmantojot remontdarbu slīpmašīnu RE 16-5 115, nepieciešama M kategorijas putekļu sūcēja pieslēgšana.

Remontdarbu slīpmašīnas drošības tehnikas noteikumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

■ Šo elektroinstrumentu jāizmanto ar atbilstošu aprīkojumu kā virsmu apstrādes frēzi būvbarbos, remontdarbu slīpmašīnu, slīpmašīnu un smilšpapīra slīpmašīnu. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci.
Ja netiks ievērōti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.

■ Šis elektroinstruments nav piemērots darbam ar stieplu sukām, pulēšanai un abrazīvai griešanai.
Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
■ Nepārveidojiet šo elektroinstrumentu tā, lai tas darbotos veidā, ko nav īpaši projektējis un norādījis instrumenta ražotājs.
Šādas pārveidošanas rezultātā var tikt zaudēta kontrole pār instrumentu un nodarīti nopietni miesas bojājumi.
■ Neizmantojiet instrumentus, kurus ražotājs nav īpaši paredzējis un noteicis šim elektroinstrumentam.
Pat ja piederumu var piestiprināt pie elektroinstrumenta, tas nenozīmē, ka to var izmantot droši.
■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.
Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakal.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem.
Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
■ Slīpripām, slīpēšanas škīvjiem vai citam aprīkojumam precīzi jāpieguļ jūsu elektroinstrumenta slīpēšanas darbvārpstai.
Izmantojamie instrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.
■ Piederumu stiprinājuma izmēriem jāatbilst elektroinstrumenta montāžas piederumu izmēriem.
Piederumi, kas neatbilst elektroinstrumenta stiprinājuma aprīkojumam, zaudēs centrējumu, pārmērīgi vibrēs un var izraisīt vadības zaudēšanu.

■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras izmantošanas pārbaudiet izmantojamo instrumentu škēlumus un plaisas, slīpēšanas škīvju plaisas, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izmantojiet nebojātu izmantojamo instrumentu. Ja ir notikusi izmantojamā instrumenta kontrole unt izmantošana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.

■ Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daljinām.

Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmantojamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas

■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tikla kabeli.

Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detaļās un izraisīt elektrotraumu.

■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā.
Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.
Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat.
Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.
■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.
Motora ventilators ilevelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt.
■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekli.
Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

īpaši drošības tehnikas noteikumi slīpēšanai

- Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.

Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.

■ Aizsargapvalku droši jäpiestiprina pie elektroinstrumenta un jänostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākajai abrazīvā materiāla daļai atklāti jānorāda uz apkalpojošo personu.

Aizsargapvalkam jāaizsargā apkalpojošā persona no atlūzām un nejauša kontakta ar abrazīvo materiālu.

■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespējām.
Piemēram: Nekad neslīpējiet ar dimanta slīpēšanas škīvja sānu virsmu. Dimanta slīpēšanas škīvji ir paredzēti materiāla noņemšanai ar slīpēšanas škīvja apakšējo malu. Sie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.
Izmantojiet tikai nebojātus pareiza lieluma un formas savilcējatlokus Jūsu izvēlētajam izmantojamam instrumentam.
Piemēroti atloki sargā izmantojamos instrumentus un līdz ar to samazina lūzuma bīstamību.
■ Neizmantojiet lielāku elektroinstrumentu nolietotus izmantojamos instrumentus.
Lielāku elektroinstrumentu izmantojamie instrumenti nav konstruēti mazo elektroinstrumentu lielākam apgriezienu skaitam un var salūzt.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšna aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izmantojamā instrumenta pēkšņu apstāšanos.

Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokešanas vietā.

Ja piem., kāda slīripa ieākējas sagatavē vai to blokē, tad slīripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīripu vai izraisīt atsitienu. Tad slīripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā. Tā slīripas var ari lūzt.

Atsitiens ir nepareizas vai klūdainas elektroinstrumenta izmantošanas rezultāts.

To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

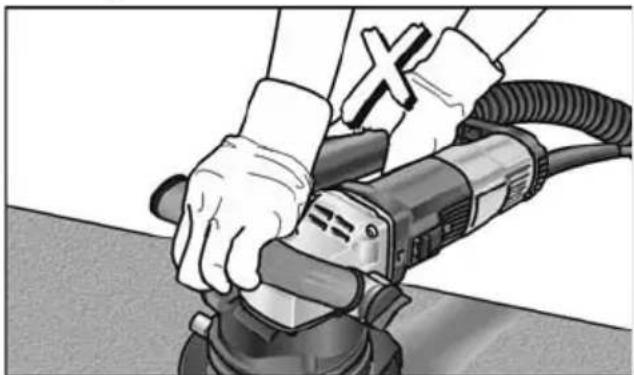

■ Stingri turiet elektroinstrumentu un nostādiet savu ēmerni un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.

Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.

Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.

■ Izvairieties ar savu kernenii no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.

Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.

■ īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.

Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai ari atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.

■ Neizmantojiet kēdes vai zobzāğplātni.

Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

İpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru:

■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus.

Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas škīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu bloķēšanu, plīšanu vai atsitienu.

Īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru

■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus.

Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas škīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu bloķēšanu, plīšanu vai atsitienu..

īpaši drošības tehnikas noteikumi frēzēšanai

■ Neapstrādājiet atklātas tērauda armatūru virsmas. Atsitiena bīstamība!
■ levērojiet īpašu piesardzību apstrādājot stūrus, malas un robežpārejas. lespējami frēzgalvas jeb frēzes disku bojājumi.
Darbiniet elektroinstrumentu tikai tad, ja ir nodrošināta frēzes disku brīva rotēšana.
Izmantojiet tikai originālas firmas FLEX frēzgalvas un frēzes diskus. Nedrīkst izmantot lāgošanas ierīces vai savienotājelementus.

Citi drošības tehnikas noteikumi

■ Izmantojiet tikai ārdarbiem paredzētus pagarinājuma kabelus.
Nav ieteicama svina krāsu noslīpēšana. Svina krāsu noslīpēšanu drīkst veitk tikai speciālists.
■ Neapstrādājiet materiālus, no kuriem var izdalīties veselībai bīstamas vielas (piem., azbests). Realizējiet aizsargpasākumus, ja var izveidoties veselībai kaitīgi, ātri uzliesmojoši vai sprādzienu izraisoši putekļi. Nēsājiet putekļu aizsargmasku. Izmantojiet nosūcējiekārtas.

MMATERIĀLIE ZAUDĒJUMI!

Tikla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

BRĪDINĀJUMS!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšnu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 62841 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skaṇas spiedienam pārsniedzot 85 dB(A), jānēsā skaṇas aizsargu.

Tehniskā informācija

Produkts Remontdarbu slīpmašina
Produkta tips RE 16-5 115
Tīkla spriegums V/Hz 220-240/50-60
Aizsargklase		☐ / II
Patērējamā jauda W 1.600
Lietderīgā jauda W 900

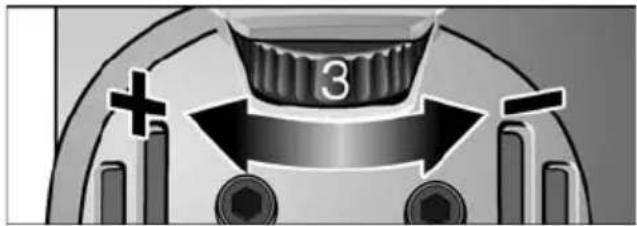

Apgriezienu skaits tukšgaitā apgr./min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Nominālais griešanās ātrums apgr./min 6.300
Instrumenta ligzda ∅ 12
Svars atbilstīgi "FLEX procedure 01" kg 3,1
izmantojot vadierīci:
Frēzgalvas ∅	mm	80

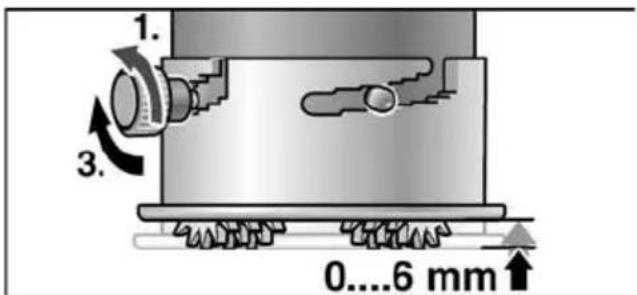

Frēzēšanas dziīums	mm	0...6
izmantojot aizsargapvalku:
maks. ripas diametrs	mm	115
A-izsvarotais trokšņu līmenis atbilstīgi EN 62841 (skatīt „Trokšņi un vibrācija”):
Skaņas spiediena līmenis LpA	dB(A)	90
Akustiskās jaudas līmenis LWA	dB(A)	98
Nenoteiktība K	db	3
Vibrāciju kopējā vērtība atbilstīgi EN 62841 (skatīt „Trokšņi un vibrācija”):
Emisijas vērtība ah attiecīgās darbības laikā
Apmestu virsmu frēzēšana	m/s2	2,5
Betona virsmu slīpēšana	m/s2	8,2
Slīpēšana ar slīpripu	m/s2	2,5
Nenoteiktība K	m/s2	1,5

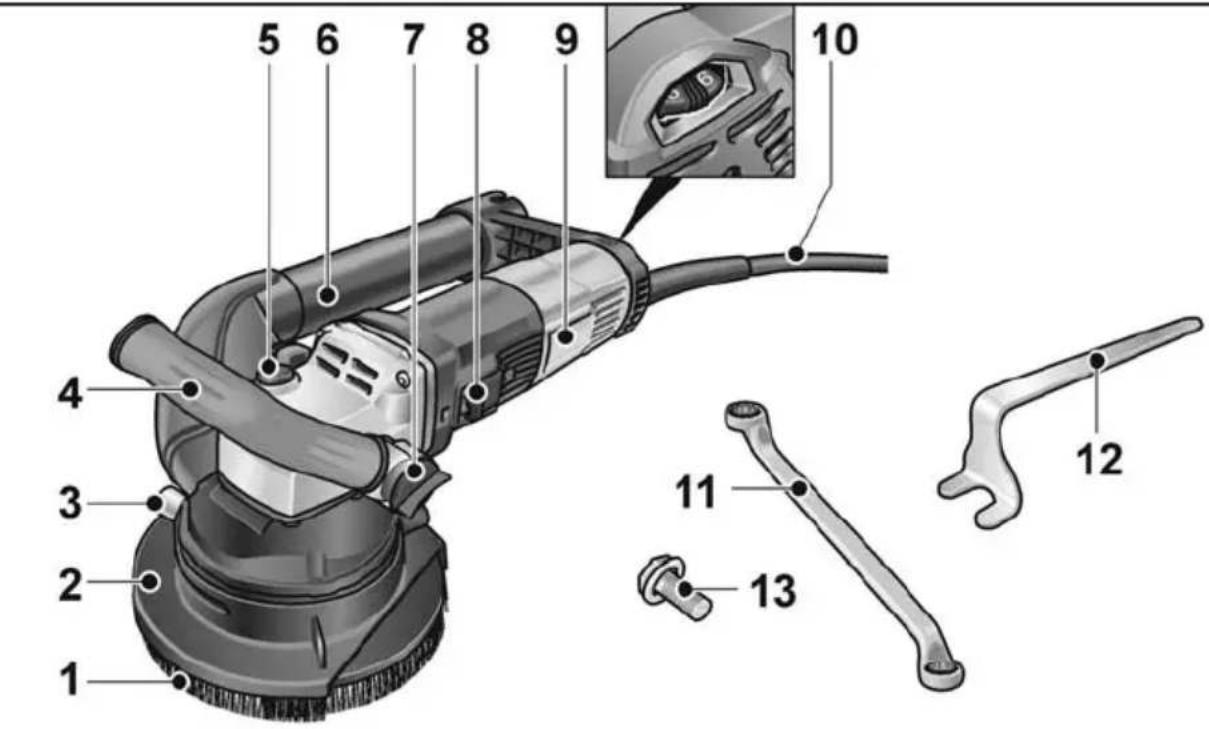

Îss apskats

1 Suku vainags
2 Aizsargapvalks ar suku gredzenu un grozāmu malas segmentu
3 Stāvokia fiksēšanas skrūve
4 Lokveida rokturis
5 Darbvārpstas aretēšana

Darbvārpstas apstādināšanai,nomainot instrumentus.

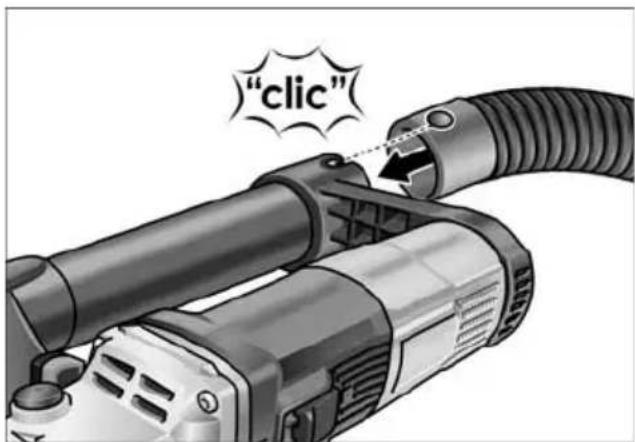

6 Nosūcējcaurule
7 Lokveida roktura stiprinājums

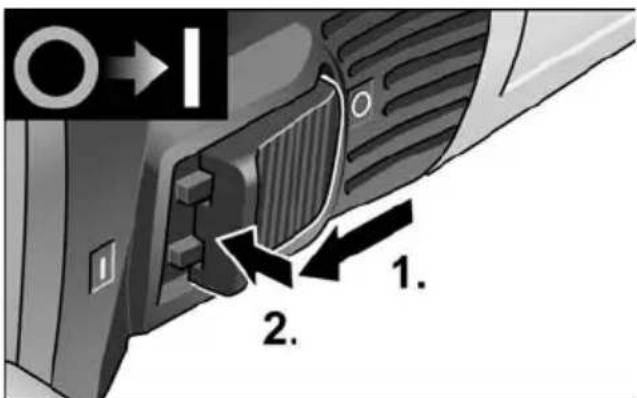

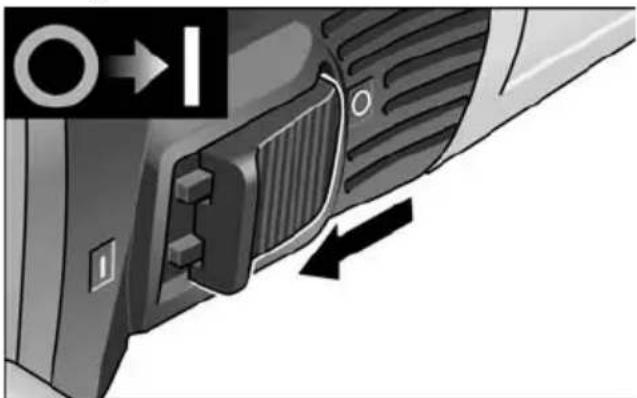

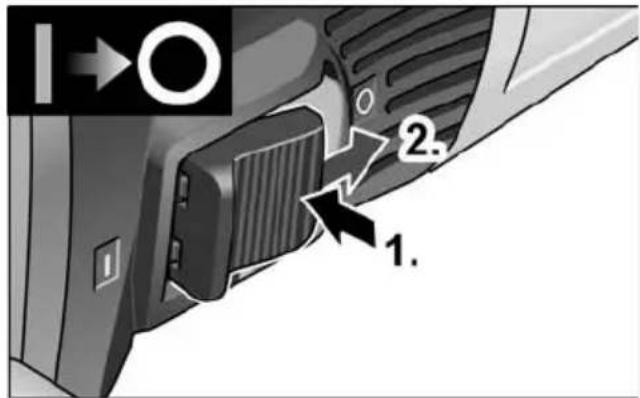

8 Slēdzis

leslēgšanai un izslēgšanai. Ar ilgstošas ekspluatācijas fiksēšanu.

9 Datu plāksnīte
10 Pieslēguma kabelis 4,0 m ar tikla kontaktdakšu
11 Galatslēga
12 Tapatslēga
13 Stiprinājuma skrūve

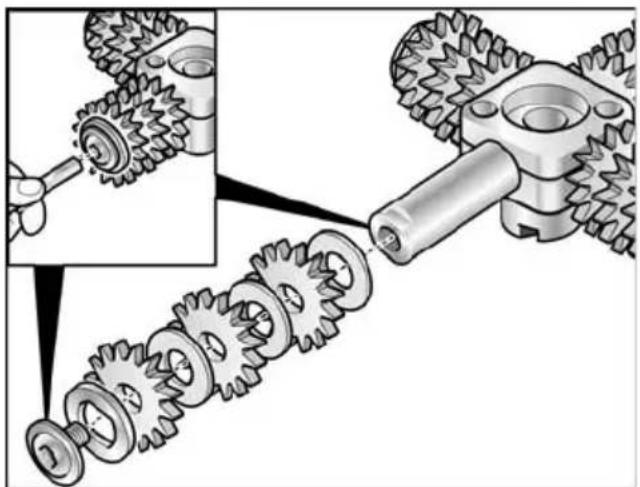

14 Frēzgalva ar frēzes diskiem leteicamais ātrums: 3-4
15 Dimanta slīpripa leteicamais ātrums: 5-6
16 Līpšīīvis, slāpēts leteicamais ātrums: 1-3
17 Vadierīce

Lietošanas noteikumi

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus.

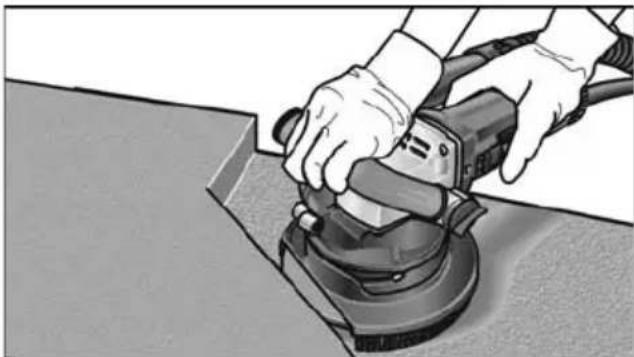

Darbs ar aizsargapvalku

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

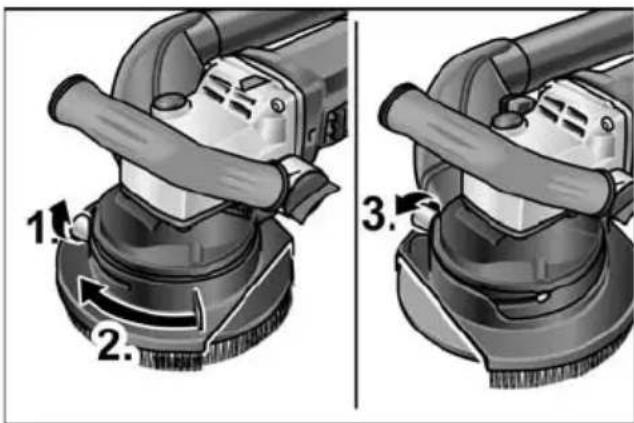

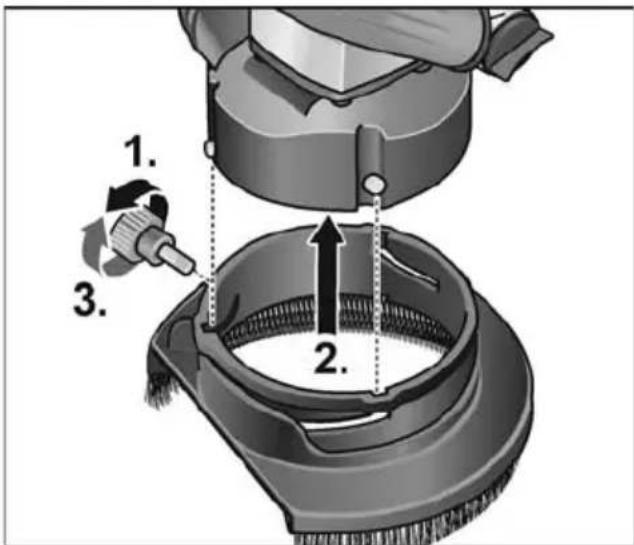

Aizsargapvalka piestiprināšana

1. 2. 3.

■ Atlaidiet stāvokļa fiksēšanas skrūvi un izskrūvējiet (1.).
■ Bīdiet aizsargvāku pāri korpusa tapām (2.).
■ leskrūvējiet stāvokļa fiksēšanas skrūvi (3.).
■ Nonemiet aizsargvāku otrādā secībā.

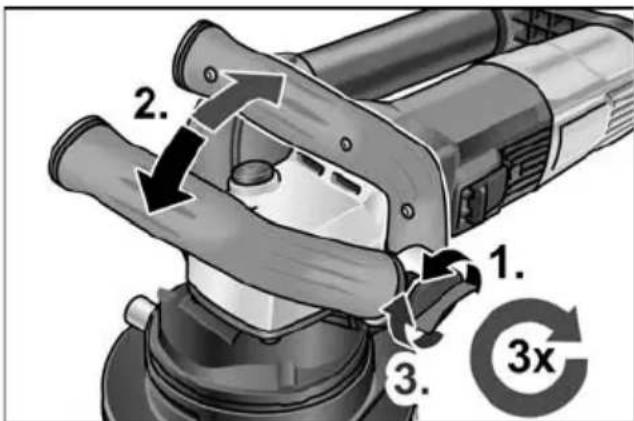

Lokveida roktura regulēšana

1. 2. 3. 3x

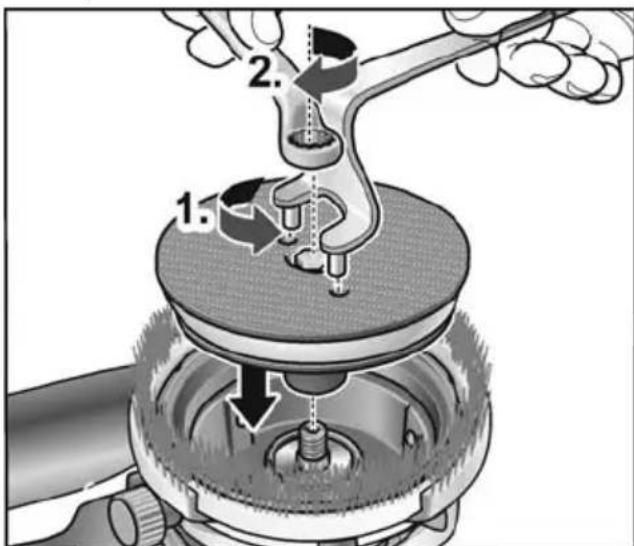

Līpškīvja piestiprināšana

■ Uzlieciet mikroāku stiprinājuma ripu uz vārpstas.
■ leskrūvējiet nostiprinātājskrūvi vītnē.
Ar tapatslēgu turiet mikroāku stiprinājuma ripu, lai tā negrieztos pulksteņa rādītāju kustības virzienā (1.).
Ar galatslēgu pievelciet nostiprinātājskrūvi pulksteņa rādītāju kustības virzienā (2.).
■ Uzlieciet abrazīvo materiālu centrēti uz līpškīvj.

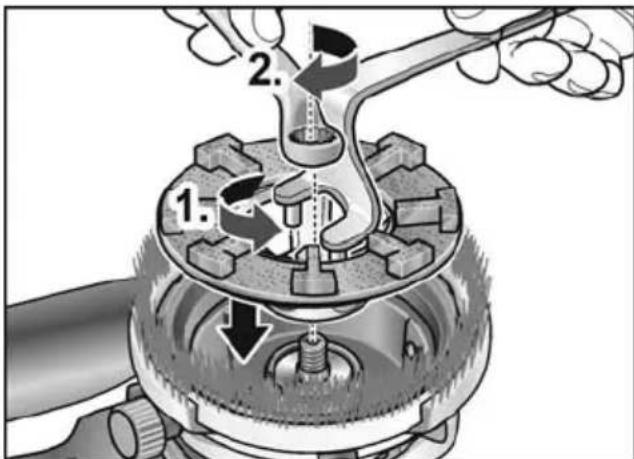

Dimanta slīpēšanas škīvja piestiprināšana

■ Uzlieciet dimanta slīpripu uz vārpstas.
■ leskrūvējiet nostiprinātājskrūvi vītnē.
Ar tapatslēgu turiet dimanta slīpripu, lai tā negrieztos pulksteņa rādītāju kustības virzienā (1.).
■ Ar galatslēgu pievelciet (vismaz ar 25 Nm griezes momentu) nostiprinātājskrūvi pulksteņa rādītāju kustības virzienā (2.).

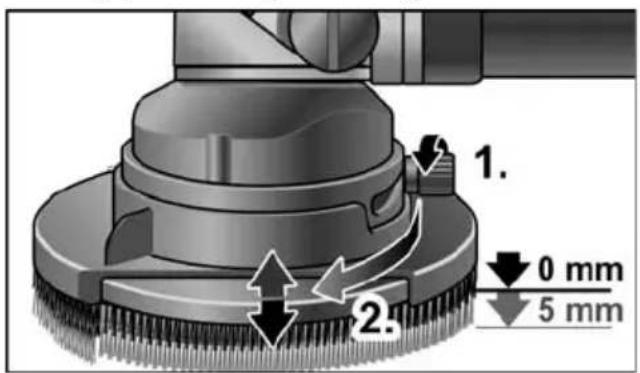

Kontrolējiet aizsargapvalka stāvokli

Suku gredzenam jäizvirzäs virs slīpēšanas škīvja apm. par 0–1 mm. Dimanta slīpēšanas škīvju nodiluma izlīdzināšanai iespējama aizsargapvalka augstuma regulēšana.

1. 2. 0 mm 5 mm

■ Atlaidiet stāvokļa fiksēšanas skrūvi pretēji pulksteņrādītāju virzienam (1.).
■ nPagriežot nostādiet aizsargapvalku nepieciešamajā augstumā (2.).
■ Stingri pievelciet stāvokļa fiksēšanas skrūvi.

Darbināšana ar vadierīci

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

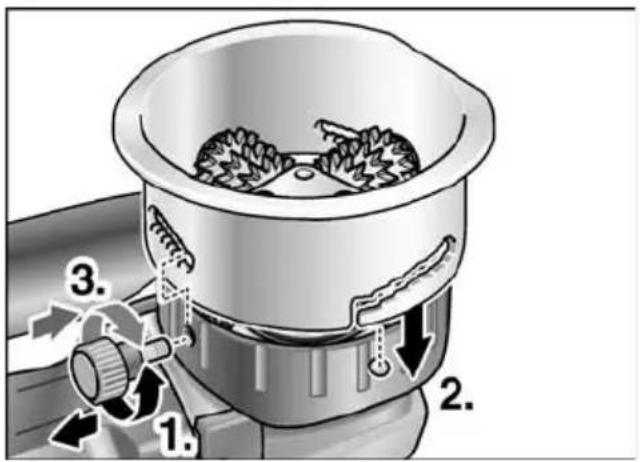

Vadierīces piestiprināšana

1. 2. 3.

■ Atlaidiet stāvokļa fiksēšanas skrūvi un izskrūvējiet (1.).
■ Bīdiet vadierīci pāri korpusa tapām (2.).
■ leskrūvējiet stāvokļa fiksēšanas skrūvi (3.).
■ Nonemiet vadierīci otrādā secībā.

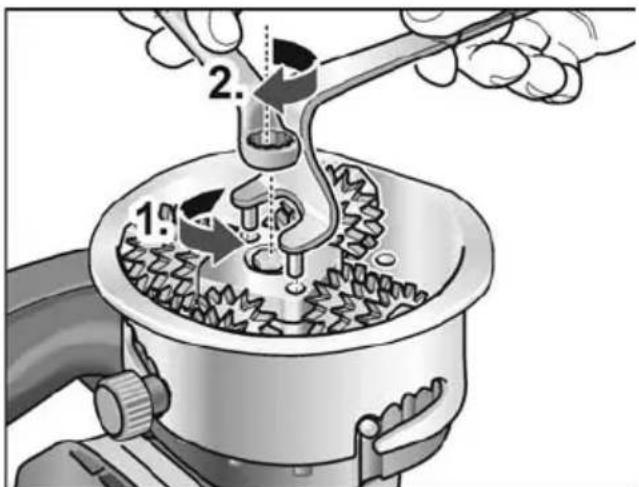

Frçzgalvas piestiprinâðana

■ Uzlieciet frēzētājgalvu uz vārpstas.
■ leskrūvējiet nostiprinātājskrūvi vītnē.
Ar tapatslēgu turiet frēzētājgalvu, lai tā negrieztos pulksteņa rādītāju kustības virzienā (1.).
Ar galatslēgu pievelciet (vismaz ar 25 Nm griezes momentu) nostiprinātājskrūvi pulksteņa rādītāju kustības virzienā (2.).
■ Nonemiet frēzgalvu otrādā secībā.

Frēzēšanas dziljuma nostādīšana

Frēzēšanas dzilumu var nostādīt 6 pakāpēs no 0 līdz 6 mm.

■ Atlaidiet stāvokļa fiksēšanas skrūvi pretēji pulksteņrādītāju virzienam (1.).
■ Pagriežot nostādiet aizsargapvalku nepieciešamajā augstumā.
■ Stingri pievelciet stāvokļa fiksēšanas skrūvi (3.).

Apgriezienu skaita iepriekšizvēle

Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.

3

Elektroinstrumenta ieslēgšana un izslēgšana

İslaicīgā darba režīms bez iefiksēšanās

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

llgstošs darba režīms ar iefiksēšanos

i NORĀDĪJUMS

Pēc strāvas padeves pārtraukšanas ieslēgtās ierīces darbība tiek pārtraukta.

1. 2.

■ Nobīdiet slēdzi uz priekšu un, nospiežot tā priekšgalu, iefiksējiet.

lerīces izslēgšana:

1 2. 1.

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakalējo galu.

i NORĀDĪJUMS

Ja ierīci īslaicīgi pārslogo, tā automātiski izslēdzas. Lai turpinātu strādāt, izslēdziet un ieslēdziet ierīci.

Ja ilgstošas ekspluatācijas laikā ierīci pārslogo un tā pārkarst, ierīce automātiski samazina apgriezienu skaitu, līdz ir pietiekami atdzisusi. Kad dzesēšanas režīms ir beidzies, ierīce automātiski izslēdzas.

Lai turpinātu strādāt, izslēdziet un ieslēdziet ierīci.

Nosūcējiekārtas izmantošana

UZMANĪBU!

Darbības laikā renovācijas darbu frēzi jāpieslēdz pie putekļu nosūkšanas sistēmas. Putekļu nosūkšanas sistēmai jāatbilst kalnu iežu putekļu nosūkšanas prasībām.

Veselībai īpaši kaitīgu, vēzi izraisošu, sausu putekļu nosūkšanai jāizmanto šim nolūkam paredzēta speciāla putekļu nosūkšanas ierīce.

Jebkura putekļu nosūkšanas sistēmas traucējuma gadījumā nekavējoties pārtrauciet darbu un izslēdziet ierīci.

Novērsiet bojājumus pirms ekspluatācijas uzsākšanas no jauna.

i NORĀDĪJUMS

Izmantojot remontdarbu slīpmašīnu RE 16-5 115, nepieciešama M kategorijas putekļu sūcēja pieslēgšana.

"click"

■ Piestipriniet nosūcējšlūteni pie savienotājīscaurules.
■ Pieslēdziet uzsūkšanas šlūteni pie nosūcējiekārtas. levērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti! Ja nepieciešams, izmantojioet piemērotu adapteri.

i NORĀDĪJUMS

Ja putekļu sūcējam ir nepieciešama speciāla savienotājcaurule (t. i. cita savienotājcaurule un nevis 32 mm/36 mm standarta savienotājcaurule, kura iekļauta elektro-instrumenta piegādes komplektā), tad sazinieties ar putekļu sūcēja piegādātāju, lai nodrošinātu piemērotu adapteri.

Darbs ar elektroinstrumentu

BRĪDINĀJUMS!

Rotējošais slīpēšanas škīvis nedrīkst saskarties ar asiem izvirzītiem priekšmetiem. Atsitiena bīstamība! Slīpēšanas škīvja bojājumi. Ja slīpēšanas škīvis ir stipri nolietots vai bojāts, tad to obligāti jānomaina.

UZMANIBU!

Elektroinstrumentu vienmēr stigri jātur ar abām rokām!

1. Piestipriniet aizsargapvalku vai vadierīci.
2. Piestipriniet instrumentu.
3. Nostādiet aizsargapvalka vai vadierīces pareizu augstumu.
4. Pieslēdziet nosūcējiekārtu.
5. lespraudiet tikla kontaktdakšu.
6. Realizējiet izmēginājuma palaišanu, lai pārbaudītu instrumenta pareizu nostiprinājumu. leslēdziet elektroinstrumentu (bez

iefiksēšanās) un ľaujiet apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.

1. Nostādiet nepieciešamo apgriezienu skaitu.
2. leslēdziet nosūcējiekārtu.
3. Elektroinstrumentu vienmēr stigri jātur ar abām rokām.

Vienai rokai vienmēr jāatrodas uz elektroinstrumenta, lai avārijas situācijā elektroinstrumentu varētu nekavējoties izslēgt.

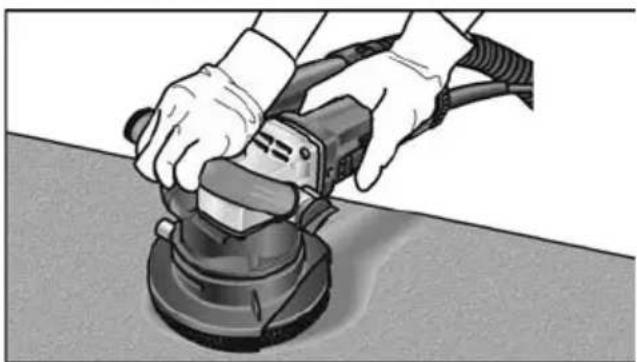

Izmantojot aizsargapvalku

■ Uzlieciet remontdarbu slīpmašīnu uz darba virsmas.
Suku gredzenam jābūt vienā līmenī ar darba virsmu.
■ Palieliniet spiedienu, lai realizētu slīpēšanas instrumenta kontaktu ar darba virsmu. Vienlaicīgi vadiet remontdarbu slīpmašīnu ar nosedzošām kustībām.

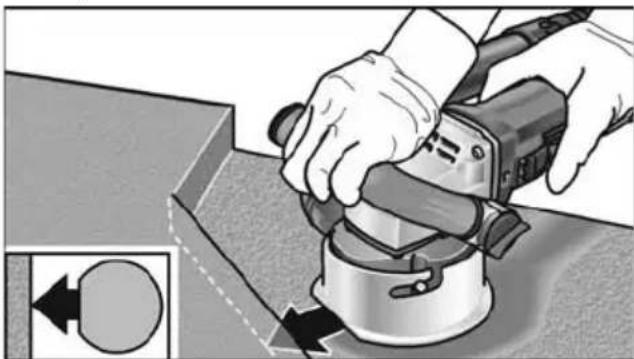

■ Slīpēšana stūros:
– Izslēdziet ierīci un nogaidiet, līdz slīpmašīna apstājas.

1 2. 3.

• Atlaidiet saspiedējskrūvi (1.).
  – Pagrieziet pa labi grozāmo malas segmentu (2.).
  – Stingri pievelciet saspiedējskrūvi (3.).
  – leslēdziet ierīci no jauna.

■ Uzlieciet vadierīci ar pilnu virsmu uz apstrādājamās virsmas.
■ Vadiet remontdarbu slīpmašīnu ar nosedzošām kustībām.
■ Slīpēšanai stūros vadierīces viena mala ir saplacināta.

Regulāri pārbaudiet, vai frēzes diski griežas uz savām asīm. Ja nepieciešams, likvidējiet putekļu nosēdumus, tos izdauzot.

Pēc darba

■ Pēc darba beigam izslēdziet elektroinstrumentu un izvelciet tikla kontaktdakšu.
■ Izslēdziet nosūcējierīci.
■ Notīriet elektroinstrumentu.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

i NORĀDĪJUMS

Nomainai izmantojiet tikai ražotaja original-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Tirišana

BRĪDINĀJUMS!

Neizmantojiet üdeni un škidrus tirišanas līdzeklus.

■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
Tīriet aizsargapvalku jeb vadierīci ar sausu pneimatisko gaisu. Grūti izņemamus pielipumus nonemiet ar otu vai suku

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

i NORĀDĪJUMS

Garantijas laikā neatlaidiet motora korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Frēzgalvas frēzes disku nomaiņa

UZMANIBU!

Vienmēr izmantojiet vienāda tipa frēzes diskus.

Par frēzes disku pareizu montāžu iepazīstieties kopā ar frēzes diskiem piegādātajā montāžas instrukcijā.

Rezerves daļas un aprīkojums

Detaļu izkārtojuma attēlus ʿn rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tikla kabeli.

Tikai ES valstim

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

CE-Atbilstība

EK atbilstības deklarācija ir iekļauta šīs lietošanas instrukcijas I pielikumā.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.
