NÁVOD K OBSLUZE RE 16-5 115 Flex

cs Originální návod k obsluze .....208

Pro Vaši bezpečnost ..... 208

Hlučnost a vibrace 212

Technické údaje 213

Na první pohled 214

Návod k použití ..... 215

Údržba a ošetřování. 219

Pokyny pro likvidaci ..... 220

Prohlášení o shodě (€.....220

Vyloučení odpovědnosti ..... 220

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Ke zmenšení rizika poranění si přečtěte návod k obsluze!

Noste ochranu očí!

Noste protihlukovou ochranu!

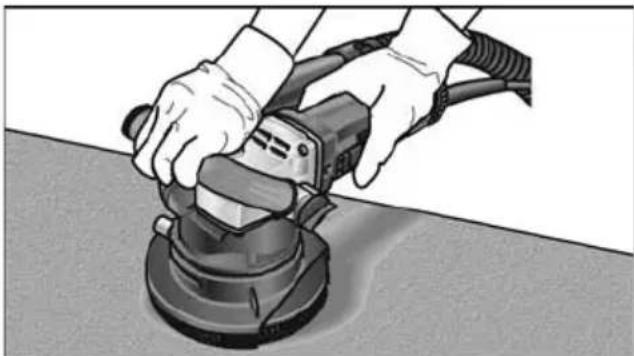

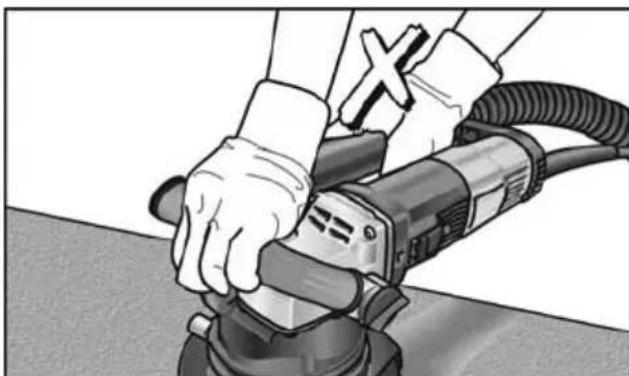

Vždy pracujte oběma rukama!

Pokyn pro likvidaci použitého spotřebiče (viz stránka 220)!

Označení CE

Označení UKCA

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte a potom jednejte:

– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315915),
– pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

– pro stanovené použití,
– v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Renovační bruska RE 16-5 115 je určena

– pro živnostenské použití v průmyslu a řemeslné živnosti,
– k odfrézování přechodů bednění a zdrsnění betonových ploch,
– k odstraňování nátěrů, omítek, zbytků lepidla na dlaždice a koberce z tvrdých podkladů (tvrdá omítka, beton),
– k broušení zasucha a hlazení betonu, omítky, mazaniny, pískovce, šamotu a živičných směsí,
– k perforování tapet na tvrdém podkladu,
– k použití s nástroji, které jsou pro toto nářadí nabízené firmou FLEX a schválené minimálně pro otáčky 6300 1/min.

Použití rozbrušovacích kotoučů, hrubovacích brusných kotoučů nebo drátěných kartáčů není přípustné.

Při použití renovační brusky RE 16-5 115 připojte vysavač třídy M.

Bezpečnostní pokyny pro renovační brusku

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ Toto elektrické nářadí s příslušným příslušenstvím se má používat jako sanační frézka, renovační bruska, bruska a bruska k broušení smirkovým papírem. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.

Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.

■ Toto elektrické nářadí není vhodné k pracím s drátěnými kartáči, leštění a k rozbrušování.

Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.

■ Nepřestavujte toto elektrické nářadí tak, aby fungovalo způsobem, který není specificky navržen a specifikován výrobcem nářadí.

Taková přestavba může vést ke ztrátě kontroly a způsobit vážné zranění.

■ Nepoužívejte nástroj, který nebyl výrobcem určen a specifikován speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na elektrickém nářadí upevnit, není zárukou bezpečného použití.

■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí.

Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.

■ Vnější průměr a tloušťka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí.

Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.

■ Brusné kotouče, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí.

Vložné nástroje, které se presně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.

■ Rozměry upevnění příslušenství musí odpovídat rozměrům upevňovacího mechanismu elektrického nářadí.

Příslušenství, které neodpovídá montážním prvkům elektrického nářadí, bude nevyvážené, bude nadměrně vibrovat a může vést ke ztrátě kontroly.

Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na odrolení a trhliny, brusné talíře na trhliny, obroušení a silné opotrebení. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.

Poškozené vložné nástroje většinou v této testovací době prasknou.

Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu.

Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.

■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.

Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti.

Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

■ Ved'te sít'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů.
Ztratíte-li kontrolu nad nářadím, může dojít k prořiznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj.
Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
■ Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte.
Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí.
Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů.
Tyto materiály mohou jiskry zapálit.
■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky.
Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

Zvláštní bezpečnostní upozornění k broušení

■ Používejte výhradně brusná tělesa, která jsou schválená pro Vaše elektrické nářadí a ochranný kryt určený pro tato brusná tělesa.

Brusná tělesa, která nejsou určena pro elektrické nářadí, nelze dostatečně zakrýt a jsou nebezpečná.

■ Ochranný kryt musí být spolehlivě namontován na elektrickém nářadí a nastaven tak, aby se dosáhlo maximální bezpečnosti, tzn. nejmenší možná část brusného tělesa směruje nezakrytá k obsluhující osobě.

Ochranný kryt má chránit obsluhující osobu před úlomky a náhodným kontaktem s brusným tělesem.

■ Brusná tělesa se smějí používat pouze pro doporučené možnosti použití.

Například: Nikdy nebruste s boční plochou diamantového brusného talíře. Diamantové brusné talíře jsou určené k úběru materiálu se spodní stranou brusného talíře. Boční působení síly na tato brusná tělesa je může rozlámat.

■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený vložný nástroj.

Vhodné příruby podpírají vložné nástroje a snižují tak nebezpečí lomu.

■ Nepoužívejte žádné opotřebované vložné nástroje od větších elektrických nářadí.

Vložné nástroje pro větší elektrická nářadí nejsou dimenzované pro vyšší otáčky menších elektrických nářadí a mohou prasknout.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prasknout.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí.

Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.

■ Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů.

Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.

■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.

■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly. Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpřičení. Způsobí to ztrátu kontroly nebo zpětný ráz.

■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Zvláštní bezpečnostní upozornění k broušení smirkovým papírem

Nepoužívejte žádné předimenzované brusné kotouče, ale dodržujte údaje výrobce k jejich velikosti.

Brusné kotouče přesahující brusný talíř mohou způsobit poranění a rovněž vést k zablokování, roztrhnutí brusného kotouče nebo ke zpětnému rázu.

Zvláštní bezpečnostní upozornění k frézování

■ Neopracovávejte žádné plochy s obnaženými ocelovými výztužemi. Nebezpečí zpětného rázu!
■ Věnujte zvláštní opatrnost při opracování rohů, hran a extrémních přechodů. Možnost poškození frézovací hlavy, příp. frézovacích koleček.
■ Uved'te elektrické nářadí do provozu pouze tehdy, když se frézovací kolečka mohou volně otáčet.
■ Používejte pouze originální frézovací hlavy a frézovací kolečka firmy FLEX. Nepoužívejte žádné adapté nebo redukční tvarovky.

Další bezpečnostní upozornění

■ Používejte pouze prodlužovací kabely schválené pro venkovní oblast.
Nedoporučuje se odbrušování olovnatých barev. Odstranění olovnatých barev by měl provádět pouze odborník.
■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). Učiňte ochranná opatření, když může vznikat zdravotně závadný, hořlavý nebo výbušný prach. Noste protiprachovou masku. Používejte odsávací zařízení.

VÍCNE ŠKODY!

Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.

Hlučnost a vibrace

VAROVÁNÍ!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.

Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Technické údaje

Výrobek Renovační bruska
Typ výrobku RE 16-5 115
Sít'ové napětí V/Hz 220-240/50-60
Třída ochrany		☐ / II
Příkon W 1.600
Výkon W 900
Otáčky naprázdno ot./min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Jmenovité otáčky ot./min 6.300
Uchycení nástroje ∅ 12
Hmotnost podle"FLEX procedure 01"	kg 3,1
Při použití vodicího stolu:
∅ frézovací hlavy	mm	80
Hloubka frézování	mm	0...6

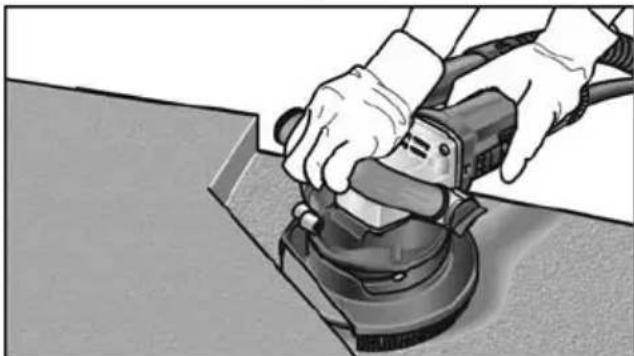

Při použití ochranného krytu:
Max. průměr kotouče	mm	115
Hladina hluku vyhodnocená s filtrem A podle normy EN 62841 (viz „Hlučnost a vibrace“):
Hladina akustického tlaku L_pA	dB(A)	90
Hladina akustického výkonu L_WA	dB(A)	98
Nejistota K	db	3
Celková hodnota vibrací podle normy EN 62841 (viz „Hlučnost a vibrace“):
Hodnota emisí při...
Frézování omítkových povrchů	m/s^2	2,5
Broušení betonových povrchů	m/s^2	8,2
Broušení s brusným kotoučem	m/s^2	2,5
Nejistota K	m/s^2	1,5

Na první pohled

1 Kartáčový věnec
2 Ochranný kryt s kartáčovým věncem a otočným okrajovým segmentem
3 Zajišťovací šroub
4 Třmenová rukojet'
5 Aretace vřetena

K znehybnění vřetena při výměně nástroje.

6 Odsávací trubka
7 Upevňování rukojeti
8 Kolébkový vypínač

K zapnutí a vypnutí.

Se zaskakovací polohou pro trvalý provoz.

9 Typový štítek

10 Připojovací kabel 4,0 m se sít'ovou zástrčkou
11 Nástrčný klíč
12 Přidržovací klíč
13 Upevňovací šroub

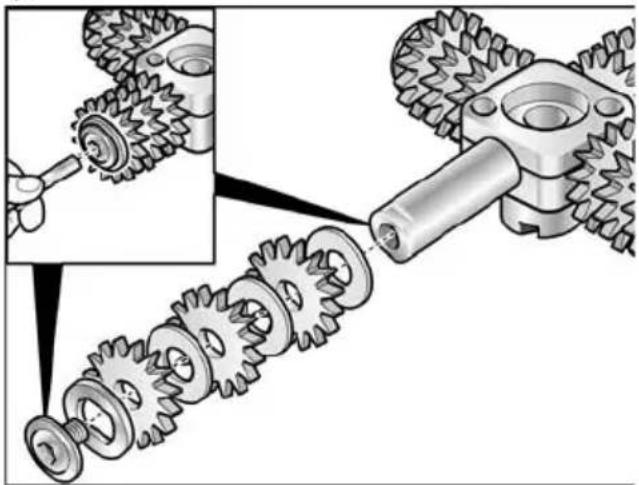

14 Frézovací hlava s frézovacími kolečky

Doporučená rychlost: 3-4

15 Diamantový brusný talíř

Doporučená rychlost: 5-6

16 Talíř se suchým zipem, tlumený

Doporučená rychlost: 1-3

17 Vodicí stůl

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a eventuální přepravní poškození.

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

■ Povolte a vyšroubujte zajišt'ovací šroub (1.).
■ Nasuňte ochranný kryt na kolíky na tělese nářadí (2.).
■ Zašroubujte zajišt'ovací šroub (3.).
■ Ochranný kryt sundejte v opačném pořadí.

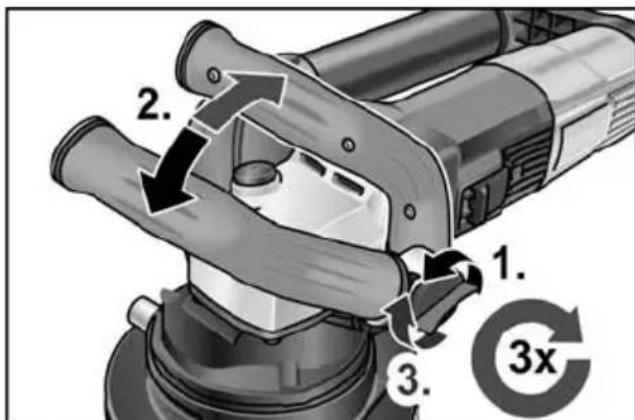

Přestavení rukojeti

1. 2. 3. 3x

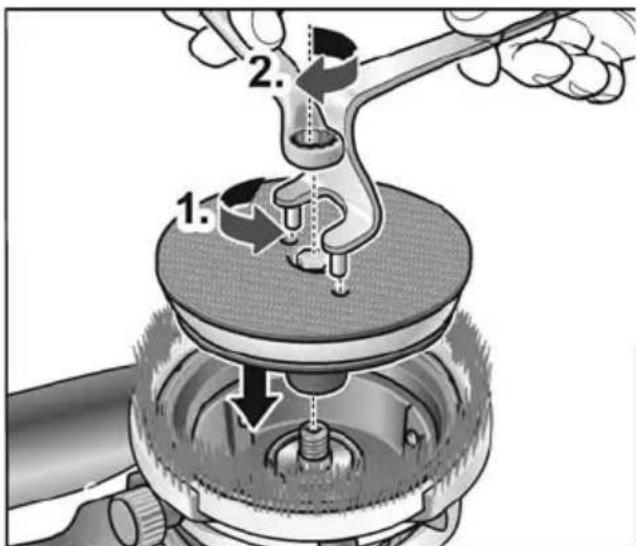

Upevnění talíře se suchým zipem

■ Kotouč se suchým zipem nasad'te na vřeteno.
■ Upevňovací šroub zašroubujte do závitu.
Kotouč se suchým zipem přidržte přidržovacím klíčem proti směru hodinových ručiček (1.).
■ Upevňovací šroub utáhněte nástrčným klíčem ve směru hodinových ručiček (2.).
■ Položte brusný prostředek vystředěně na talíř se suchým zipem.

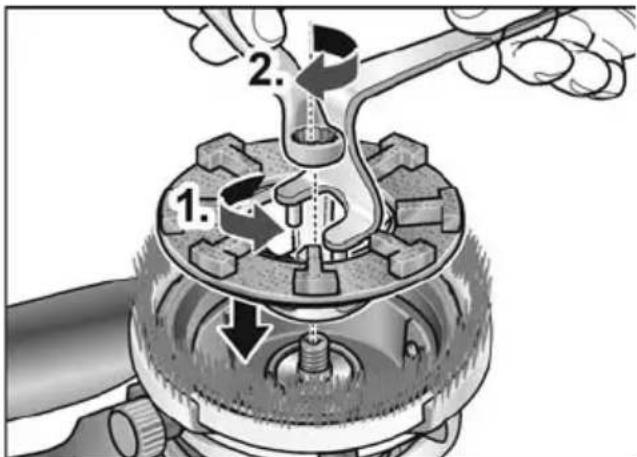

Uchycení diamantového brusného talíře

■ Diamantový brousicí talíř nasad'te na vřeteno.
■ Upevňovací šroub zašroubujte do závitu.
■ Diamantový brousicí talíř přidržte přidržovacím klíčem proti směru hodinových ručiček (1.).

■ Upevňovací šroub utáhněte nástrčným klíčem (s utahovacím momentem min. 25 Nm) ve směru hodinových ručiček (2.).

Kartáčový věnec by měl přečnívat cca 0–1 mm přes brusný talíř. Ke kompenzaci opotřebení diamantového brusného talíře lze ochranný kryt výškově přestavit.

1. 2. 0 mm 5 mm

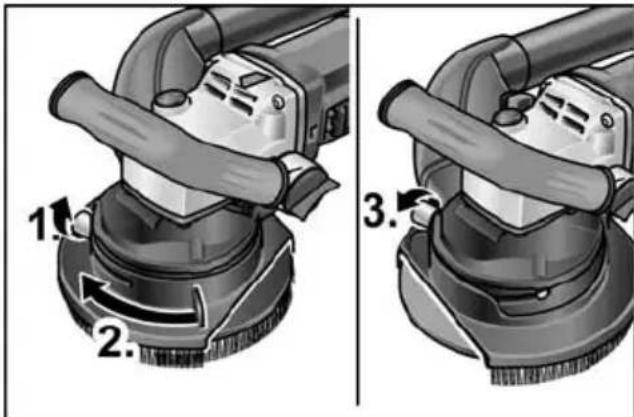

■ Povolte proti směru pohybu hodinových ručiček zajišťovací šroub (1.).
■ Pootočením nastavte ochranný kryt na požadovanou výšku (2.).
■ Pevně utáhněte zajišťovací šroub.

Provoz s vodicím stolem

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

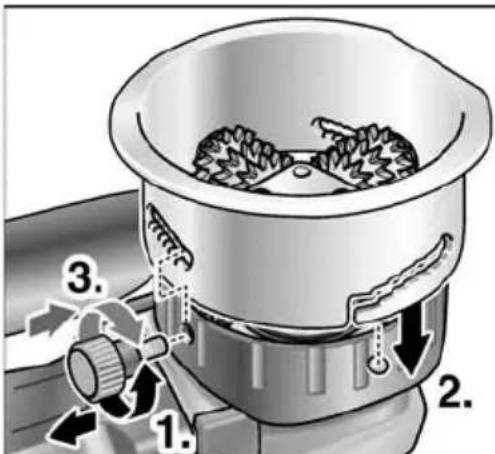

Uchycení vodicího stolu

■ Povolte a vyšroubujte zajišt'ovací šroub (1.).
■ Nasuňte vodicí stůl na kolíky na tělese nářadí (2.).
■ Zašroubujte zajišt'ovací šroub (3.).
■ Vodicí stůl sundejte v opačném pořadí.

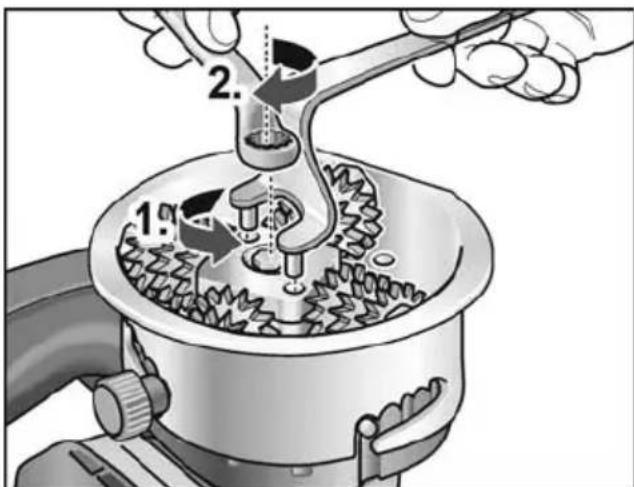

Uchycení frézovací hlavy

■ Frézovací hlavu nasad'te na vřeteno.
■ Upevňovací šroub zašroubujte do závitu.
Frézovací hlavu přidržte přidržovacím klíčem proti směru hodinových ručiček (1.).
■ Upevňovací šroub utáhněte nástrčným klíčem (s utahovacím momentem min. 25 Nm) ve směru hodinových ručiček (2.).
■ Frézovací hlavu sundejte v opačném pořadí.

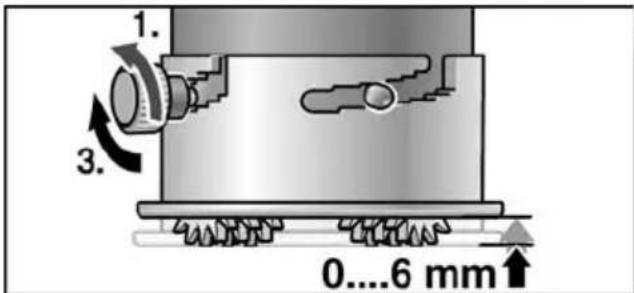

Nastavení hloubky frézování

Hloubka frézování je nastavitelná v 6 stupních od 0 do 6 mm.

■ Povolte proti směru pohybu hodinových ručiček zajišt'ovací šroub (1.).
■ Pootočením nastavte ochranný kryt na požadovanou výšku.
■ Pevně utáhněte zajišťovací šroub (3.).

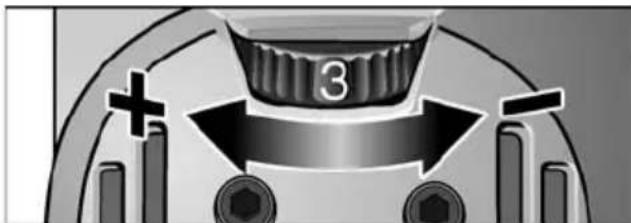

Převolba otáček

K nastavení pracovních otáček nastavte nastavovací kolečko na požadovanou hodnotu.

3

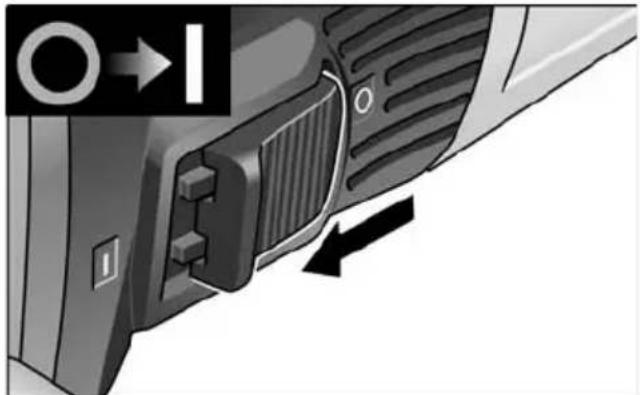

Zapnutí a vypnutí elektrického nářadí

Krátkodobý provoz bez zaskočení

■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.

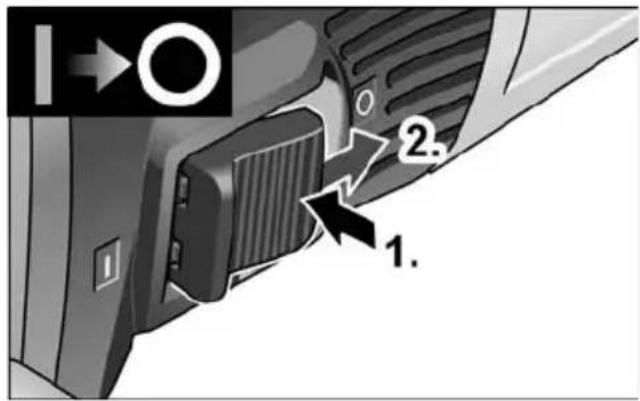

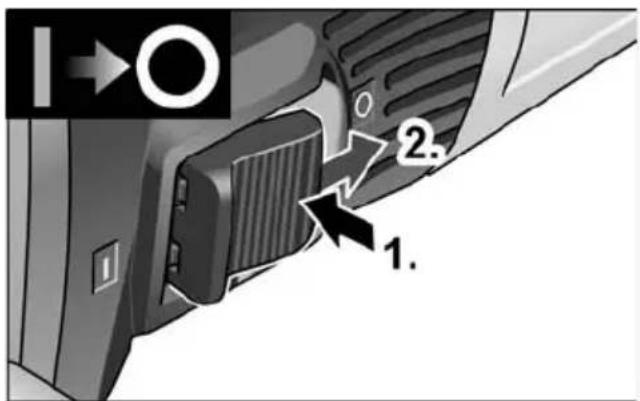

■ K vypnutí kolébkový vypínač uvolněte.

Trvalý provoz se zaskočením

i UPOZORNĚNÍ

Po výpadku elektrického proudu se zapnuté nářadí znovu nerozběhne.

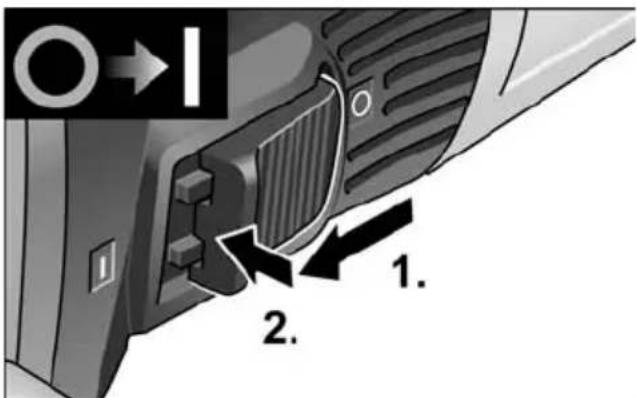

O→I 1. 2.

■ Posuňte kolébkový vypínač směrem dopředu a stisknutím na přední konec jej zaskočením zajistěte.

Vypnutí nářadí:

1 2. 1.

■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

i UPOZORNĚNÍ

Pří krátkodobém přetížení se nářadí automaticky vypne. Pro další práci nářadí vypněte a opět zapněte.

Při přehřátí z přetížení v trvalém provozu snižuje nářadí automaticky otáčky, až se dostatečně ochladí. Na konci chladicího režimu se nářadí automaticky vypne.

Pro další práci nářadí vypněte a opět zapněte

Použití odsávacího zařízení

POZOR!!

Renovační bruska musí být při provozu připojená na odsávání prachu. Odsávací zařízení musí být schváleno k odsávání kamenného prachu.

K odsávání zejména zdraví ohrožujících rakovinotvorných suchých prachů, je nutno používat speciální odsavač, schválený k tomuto účelu.

Při každé poruše odsávacího zařízení okamžitě přerušte práci, vypněte nářadí. Před opětovným uvedením do provozu poruchu odstraňte.

i UPOZORNĚNÍ

Při použití renovační brusky RE 14-5 115 připojte vysavač třídy M.

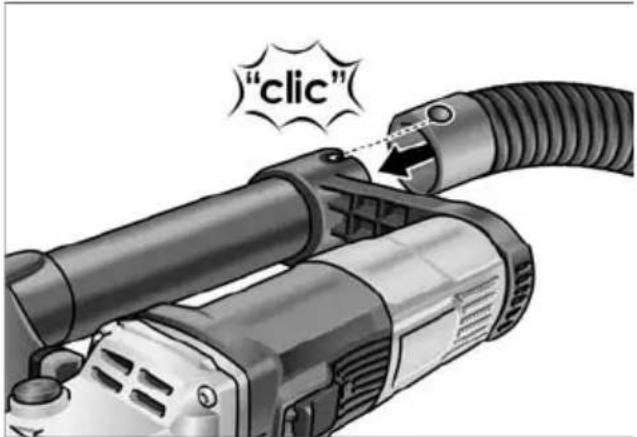

"click"

■ Upevněte odsávací hadici na připojovací hrdlo.

Připojte odsávací hadici na odsávací zařizení. Dodržujte návod k obsluze odsávacího zařizení! Zkontrolujte upevnění! V případě potřeby použijte vhodný adaptér.

i

UPOZORNĚNÍ

Pokud by váš vysavač potřeboval speciální připojovací hrdlo (tzn. jiné připojovací hrdlo než standardní připojovací hrdlo 32 mm/36 mm, které náleží k rozsahu dodávky elektrického nářadí), spojte se s Vaším dodavatelem vysavače, aby obstaral vhodný adaptér.

Práce s elektrickým nářadím

!

VAROVÁNÍ!

Rotující brusný talíř nesmí přijít do kontaktu s ostrými vyčnívajícími předměty. Nebezpečí zpětného rázu! Poškození brusného talíře. Při poškození nebo silném opotřebování brusného talíře tento talíř bezpodmínečně vyměňte.

!

POZOR!

Elektrické nářadí držte pevně vždy oběma rukama!

1. Upevněte ochranný kryt nebo vodicí stůl.
2. Nasad'te nástroj.
3. Nastavte ochranný kryt, příp. vodicí stůl na správnou výšku.
4. Připojte odsávací zařízení.
5. Zastrčte sít'ovou zástrčku.

6. Ke kontrole správného uchycení nástroje proved'te zkušební chod. Zapněte elektrické nářadí (bez aretace) a nechejte cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrace.

7. Nastavte potřebné otáčky.

8. Zapněte odsávací zařízení.

9. Elektrické nářadí držte pevně vždy oběma rukama.

Mějte jednu ruku neustále na nářadí, abyste v nouzovém případě mohli elektrické nářadí ihned vypnout.

Při použití ochranného krytu

■ Nasad'te renovační brusku na pracovní plochu.
Kartáčový věnec musí být v jedné rovině s pracovní plochou.
Zvyšte přítlak, aby se brusný nástroj dostal do kontaktu s pracovní plochou. Pohybujte přitom renovační bruskou překrývajícími se kývavými pohyby.
■ nK broušení v rozích:
– Vypněte nářadí a počkejte, až se brusný nástroj zastaví.

1. 2. 3.

– Povolte svěrací šroub (1.).
– Natočte otočný okrajový segment směrem doprava (2.).
– Pevně utáhněte svěrací šroub (3.).
– Nářadí znovu zapněte.

Při použití vodicího stolu

■ Nasad'te vodicí stůl celoplošně na opracovávanou plochu.
■ Pohybujte renovační bruskou překrývajícími se kývavými pohyby.
■ K broušení v rozích je jedna strana vodicího stolu zploštělá.

Pravidelně kontrolujte, zda se frézovací kolečka na svých hřídelích točí. Případně odstraňte usazeniny prachu vyklepáním.

Po ukončení práce:

■ Po ukončení práce elektrické nářadí vypněte a vytáhněte sít'ovou zástrčku.
■ Vypněte odsávací zařízení.
■ Vyčistěte elektrické nářadí.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

i UPOZORNĚNÍ

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Čistění

VAROVÁNÍ!

Nepoužívejte vodu nebo tekuté čisticí prostředky.

■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Vyčistěte ochranný kryt, příp. vodicí stůl suchým stlačeným vzduchem. Pomocí štětce nebo kartáče odstraňte silně ulpívající nečistoty.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

i UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na tělese motoru. Při nedodržení zaniknou záruční závazky výrobce.

Výměna frézovacích koleček na frézovací hlavě

POZOR!

Používejte vždy frézovací kolečka stejného typu.

Správnou montáž frézovacích koleček si zjistěte v montážním návodu dodávaném s frézovacími kolečky.

Náhradní díly a příslušenství

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C€

ES prohlášení o shodě je součástí tohoto návodu k obsluze jako príloha I.

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly.... 221

Pre Vašu bezpečnost' 221

Hlučnost' a vibrácia ..... 225

Technické údaje 226

Návod na použitie 228

Údržba a ošetrovanie ..... 232

Pokyny pre likvidáciu ..... 233

Prehlásenie o zhode C€.... 233

Na zníženie rizika poranenia si prečítajte návod na obsluhu!

Noste ochranu očí!

Noste protihlukovú ochranu!

Pracujte vždy oboma rukami!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

– predložený návod na obsluhu,

16 Tanier so suchým zipsom, tlmený

■ Povošte a vyskrutkujte zaist'ovaciu skrutku (1.).
■ Nasuňte ochranný kryt na kolíky na telese náradia (2.).
■ Zaskrutkujte zaist'ovaciu skrutku (3.).
■ Ochranný kryt snímte v obrátenom poradí.

Nastavenie rukoväti

1. 2. 3. 3x

■ Povolte proti smeru pohybu hodinových ručičiek zaist'ovaciu skrutku (1.).
■ Otáčaním nastavte ochranný kryt na želanú výšku (2.).
■ nPevne utiahnite zaist'ovaciu skrutku.

■ Povoľte proti smeru pohybu hodinových ručičiek zaist’ovaciu skrutku (1.).
■ Otáčaním nastavte ochranný kryt na želanú výšku.
■ Pevne utiahnite zaist'ovaciu skrutku (3.).

Predvoľba otáčok

■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvoľnite.

Po výpadku elektrického prúdu sa zapnuté náradie znovu nerozbehne.

1. 2.

■ Posuňte kolieskový vypínač smerom dopredu a stlačením na predný koniec ho zaskočením zaistite.

Vypnutie náradia:

1. 2.

■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.

i UPOZORNENIE

Držte vždy elektrické náradie pevne obidvoma rukami!

Pri použití vodiaceho stola

■ Po ukončení práce elektrické náradie vypnite a vytiahnite siet'ovú zástrčku.
■ Vypnite odsávacie zariadenie.
■ Výčistite elektrické náradie.

Údržba a ošetrovanie

VAROVANIE!

Výmena frézovacích koliesok na frézovacej hlave

POZOR!

Pokyny pre likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!
