HASZNÁLATI ÚTMUTATÓ RE 16-5 115 Flex
hu Eredeti üzemeltetési útmutató .....194
Használt szimbólumok ..... 194
Az Ön biztonsága érdekében ..... 194
Zaj és vibráció ..... 199
Müszaki adatok 200
Az első pillantásra ..... 201
Használati útmutató ..... 202
Karbantartás és ápolás ..... 206
Ártalmatlanítási tudnivalók ..... 207
C€-Megfelelöség 207
Felelősség kizárása ..... 207
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
A sérülésveszély csökkentéséhez el kell olvasni a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédöt!
Mindig két kézzel dolgozzon!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd aa 207. oldalt)!
CE-jelölés
UKCA-jelölés
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
– ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak
– rendeltetés szerinti célokra és,
– kifogástalan állapotban lehet használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
Az RE 16-5 115 renováló csiszológép a következő rendeltetési célokra készült:
– iparszerű felhasználás az iparban és a kézműiparban,
– zsaluátmenetek és betonfelületek érdes részeinek lemarása,
– festékbevonatok, vakolatok, csempe- és szönyegragasztó maradványok eltávolításakemény alapokról (kemény vakolat, beton),
– beton, vakolat, esztrich, homokkö, samott és aszfalt száraz csiszolása és simítása,
– tapéták perforálása kemény alapokon,
– olyan szerszámokkal, melyeket a FLEX e készülékhez kínál, és amelyek legalább 6.300 U/min fordulatszámra engedélyezettek.
Vágó, nagyoló és osztott csiszolókorongok, valamint drótkefe használata nem megengedett.
Az RE 16-5 115 renováló csiszológép használatánál M osztályú porszívót kell csatlakoztatni.
Biztonsági útmutatások renováló csiszológépekhez
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tüz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Ezt az elektromos szerszámot a megfelelő tartozékokkal felújító maróként, renováló csiszológépként, csiszolóként és homokpapiros csiszolóként kell használni. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot.
Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas drótkefével és vágókoronggal végzett munkára, valamint polírozásra.
Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne alakítsa át ezt az szerszámgépet olyan módon, amit a szerszám gyártója nem tervezett és határozott meg kifejezetten.
Az ilyen átalakítás az irányítás elvesztését és súlyos személyi sérülést okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos kéziszerszámhoz tervezett és ajánlott betétszerszámot.
Csak azért, mert a tartozék rögzíthető az Ön elektromos kéziszerszámahoz, még nem garantált a biztonságos használat.
■ Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám.
A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak.
A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
■ A csiszolótárcsáknak, csiszolótányé-roknak vagy más tartozékoknak pontosan illeszkednie kell az Ön elektromos szerszámának csiszolóorsójára.
Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
■ A tartozékrögzítés méreteinek meg kell egyeznie az elektromos szerszám rögzítőelemének méreteivel.
Ha a tartozék nem illeszkedik az elektromos szerszám szerelési követelményeihez, a tartozék elvesztheti az egyensúlyát, túlzott rezgésbe jöhet, és elveszítheti felette az irányítást.
■ Nem szabad sérült betétszerszámokat használni. A betétszerszámokat minden használat előtt ellenőrizni kell letörések és repedések, a csiszolótányért repedések, kopás vagy erős elhasználódás szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot.
Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyag-részecskéket távol tartja Öntől.
A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
■ A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ A hálózati kábelt távol kell tartani a forgó betétszerszámoktól.
Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszámot, mielőtt a betétszerszám teljesen meg nem állt.
A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszámokat, melyekhez folyékony hűtőanyag szükséges. Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat
Különleges biztonsági útmutatások a csiszoláshoz
■ Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez előirányzott védőburkolatot.
A nem az elektromos szerszámhoz előirányzott csiszolótesteket nem lehet elegendő mértékben leárnyékolni és nem biztonságosak.
A védőburkolatot biztonságosan kell felszerelni az elektromos szerszámra, és úgy kell beállítani, hogy a lehető legnagyobb fokú biztonság legyen elérhető, azaz a csiszolótest lehető legkisebb része nézzen burkolatlanul a kezelőszemély felé.
A védőburkolatnak kell megvédenie a kezelőszemélyt a letört daraboktól és a csiszolótesttel való véletlen érintkezéstől.
■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni.
Például: Soha nem szabad a gyémánt csiszolótányér oldalfelületével csiszolni. A gyémánt csiszolótányérok a csiszolótányér alsó oldalával végzett anyageltávolításra valók. Az oldalirányú erőhatás széttörheti a csiszolótesteket.
■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni a választott betétszerszámhoz.
A megfelelő karimák megtámasztják a betétszerszámokat, és lecsökkentik a törésveszélyt.
■ Nem szabad nagyobb elektromos szerszámok elhasznált betétszerszámait használni.
A nagyobb elektromos szerszámokhoz való betétszerszámok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza.
Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat. A csiszolókorong ekkor a kezelőszemély felé vagy tőle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye. Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.

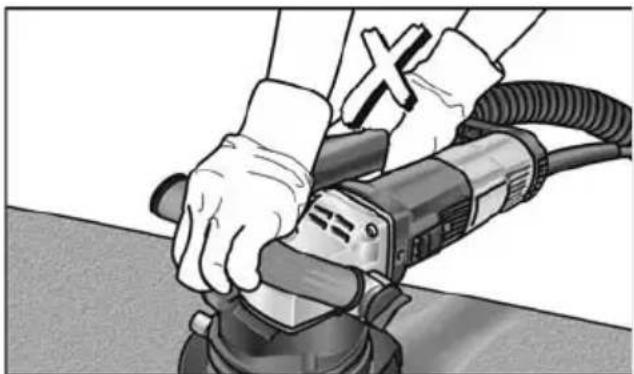

■ Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé.
A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog.
A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszámok a munkadarabról visszapattanjanak vagy ott megszoruljanak.
A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni.
Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
Különleges biztonsági útmutatások a homokpapíros csiszoláshoz:
■ Ne használjon túlméretezett csiszolólapokat, hanem kövesse a csiszolólap méretére vonatkozó gyártói adatokat.
A csiszolótányéron túlnyúló csiszolólapok sérüléseket okozhatnak, valamint a csiszolólapok leblokkolását, szétszakadását vagy a visszarúgást okozhatnak.
Különleges biztonsági útmutatások a maráshoz
- Tilos olyan felületek megmunkálása, amelyek acél vasalása szabadon van. Visszarúgás veszélye!
Különösen elővigyázatosan kell eljárni sarkok, élek és extrém átmenetek megmunkálásakor. Lehetséges a marófej, ill. a marókerekek sérülése.
■ Az elektromos szerszámot csak akkor szabad üzembe helyezni, ha a marókerekek szabad tudnak forogni.

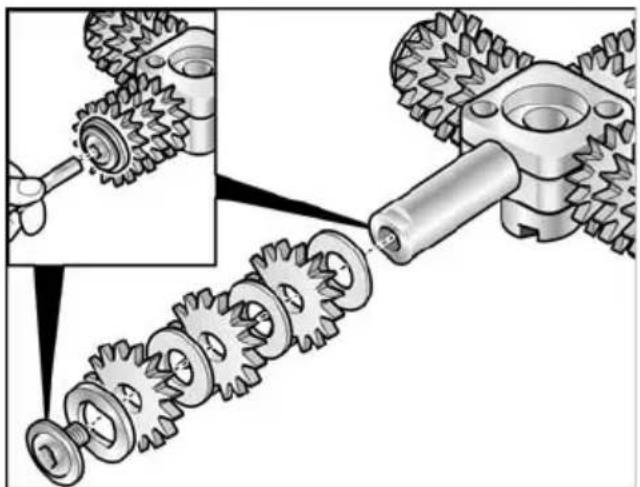

Csak eredeti FLEX-marófejeket és marókerekeket használjon. Adaptereket és redukáló közdarabokat nem szabad használni.
További biztonsági útmutatások
■ Csak külső területekhez engedélyezett hosszabbító kábeleket szabad használni.
Az ólmos festékek lecsiszolása nem ajánlott. Ólomfesték eltávolítására csak szakember vállalkozhat.
- Tilos az olyan anyagok megmunkálása, amelyeknél egészséget károsító anyagok szabadulnak fel (pl. azbeszt).
Védőintézkedéseket kell tenni, ha egészségre ártalmas, éghető vagy robbanásveszélyes porok keletkezhetnek. Viseljen porvédő maszkot. Használjon elszívóberendezést.
ANYAGI KÁROK!
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja.
Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| Termék Renováló csiszológép | ||
| Terméktípus RE 16-5 115 | ||
| Hálózati feszültség V/Hz 220-240/50-60 | ||
| Védelmi osztály | ☐ / II | |
| Teljesítményfelvétel W 1.600 | ||
| Teljesítményleadás W 900 | ||
| Üresjárati fordulatszám 1/perc | 1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500 | |
| Névleges fordulatszám 1/perc 6.300 | ||
| Szerszámbefogó ∅ 12 | ||
| A súlya az „FLEX procedure 01” megfelelő kg | 3,1 | |

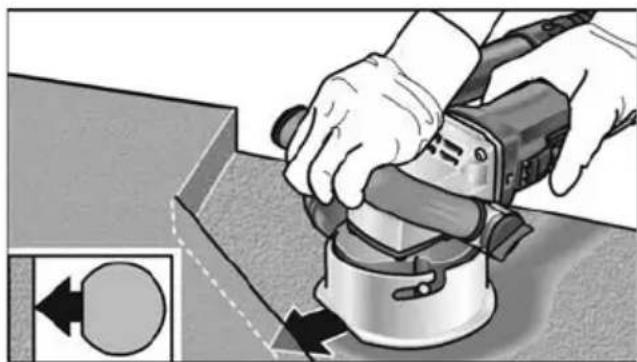

| A vezetőasztal használatakor: | ||
| Marófej-∅ | mm | 80 |

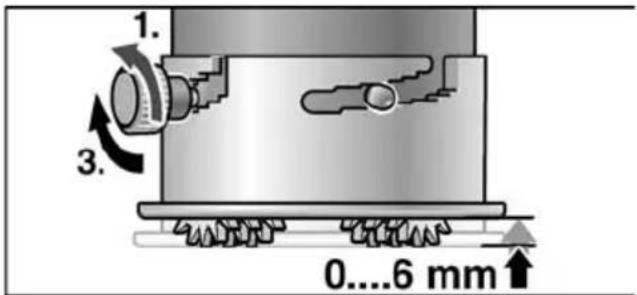

| Marási mélység | mm | 0...6 |

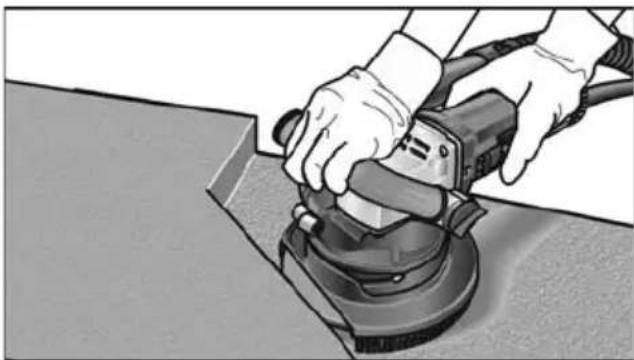

| A védőburkolat használatakor: | ||
| Max. korongátmérő | mm | 115 |
| A értékelésű zajszint az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| Hangnyomásszint L_pA | dB(A) | 90 |
| Hangteljesítményszint L_WA | dB(A) | 98 |
| Bizonytalanság K | db | 3 |
| Súlyozott négyzetes rezgés-középérték az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| Emissziós érték: a_h a következőnél: ... | ||
| Vakolt felületek marása | m/s^2 | 2,5 |
| Betonfelületek csiszolása | m/s^2 | 8,2 |
| Csiszolás csiszolólappal | m/s^2 | 2,5 |
| Bizonytalanság K | m/s^2 | 1,5 |
Az első pillantásra
1 Kefekoszorú
2 Védőburkolat kefekoszorúval és forgatható peremszegmenssel
3 Rögzítőcsavar
4 Kengyeles fogantyú
5 O r s ó r ö g
az orsó rögzítéséhez szerszámcsere
esetén.

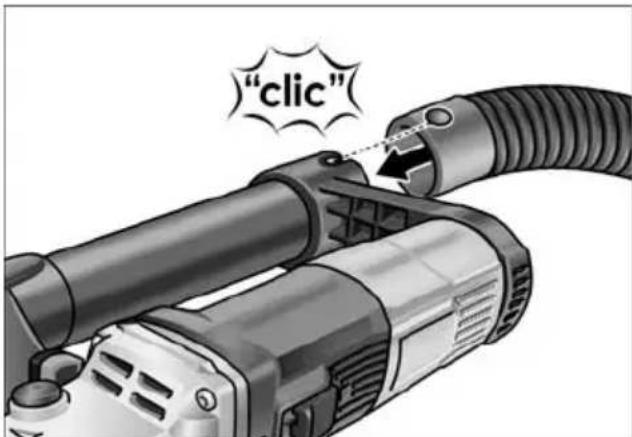

6 Elszívócső
7 Kengyeles fogantyú rögzítése

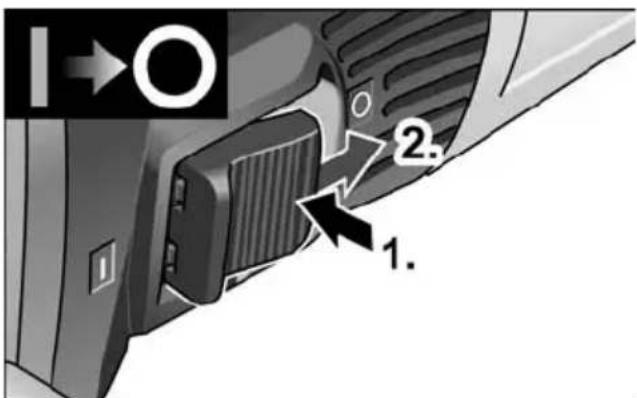

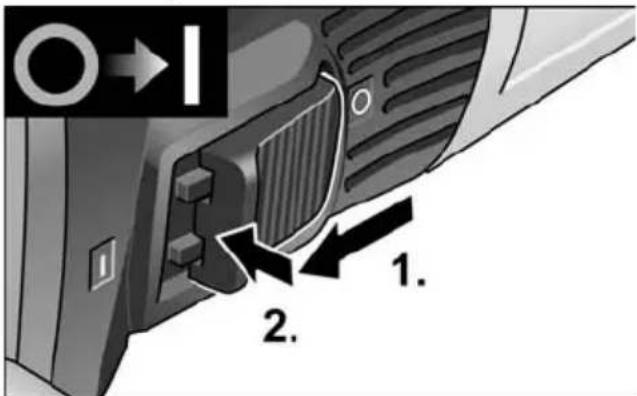

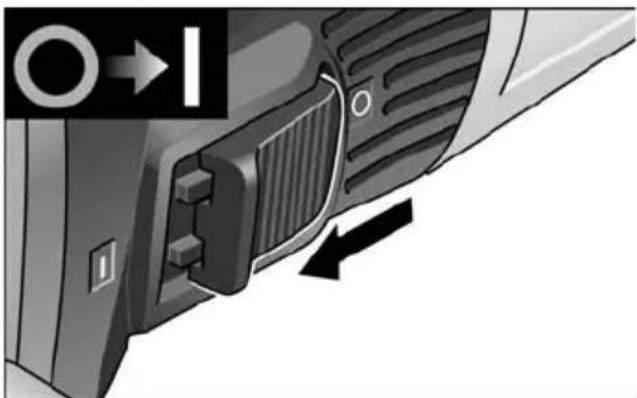

8 Kapcsológomb
a be- és a kikapcsoláshoz. Reteszelhető állás tartós üzemhez.
9 Típustábla
10 4,0 m-es csatlakozókábel
csatlakozódugasszal
11 Csillagkulcs
12 Zárolókulcs
z 13í Rögzítőcésavars
14 Marófej marókerekekkel
Ajánlott sebesség: 3-4
15 Gyémánt csiszolótányér
Ajánlott sebesség: 5-6
16 Tépőzáras tányér, csillapított
Ajánlott sebesség: 1-3

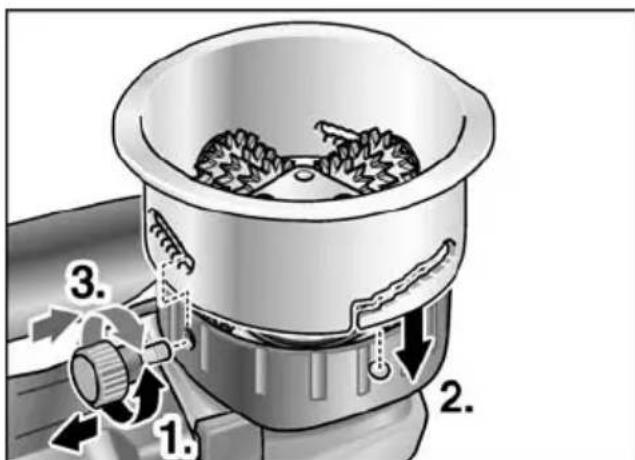

17 Megvezető asztal
Használati útmutató
Üzembe helyezés előtt
Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és az esetleges szállítási sérüléseket.
Üzemeltetés védőburkolattal
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.

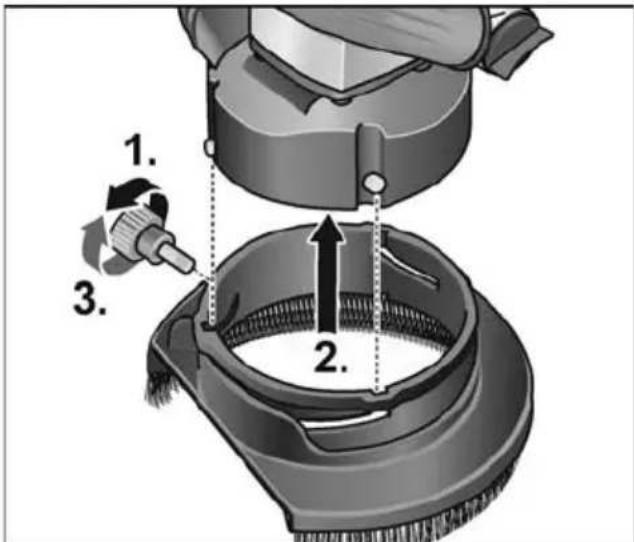

A védőburkolat rögzítése
■ Oldja és csavarja ki a rögzítőcsavart (1.).
■ Tolja rá a védőburkolatot a házon található stiftekre (2.).
■ Csavarja be a rögzítőcsavart (3.).
■ Vegye le fordított sorrendben a védőburkolatot.

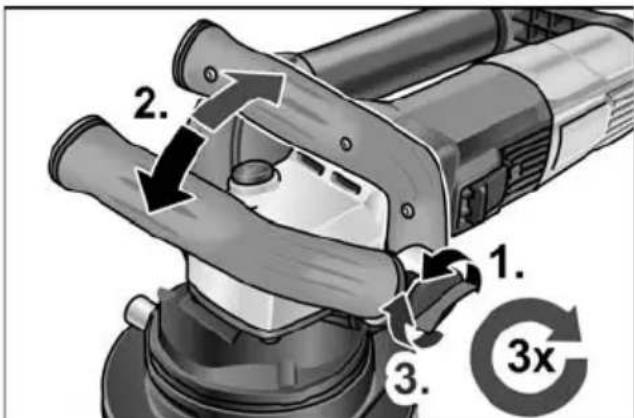

Kengyeles fogantyú beállítása


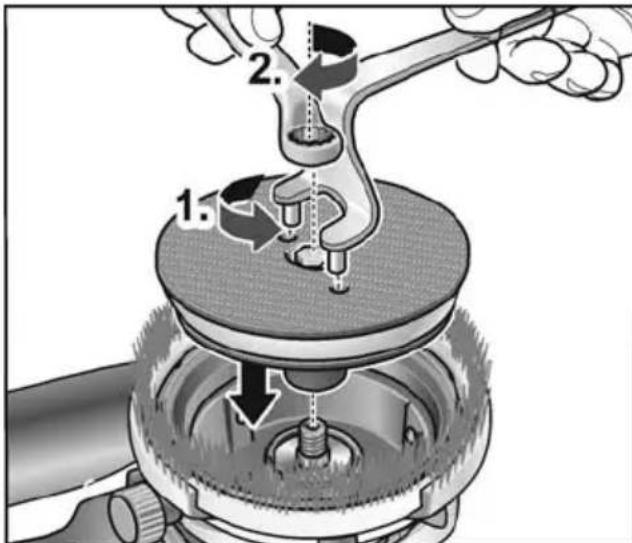

1. 2. 3. 3xA tépőzáras tányér rögzítése
■ Illessze rá a tépőzáras tányért az orsóra.
■ Csavarja a rögzítőcsavart a menetbe.
■ Tartsa a tépőzáras tányért a zárolókulccsal az óramutató járásával ellentétes irányba (1.).
■ Húzza meg a rögzítőcsavart a csillagkulccsal az óramutató járásával megegyező irányba (2.).
■ Helyezze rá központosan a csiszolóeszközt a tépőzáras tányérra.

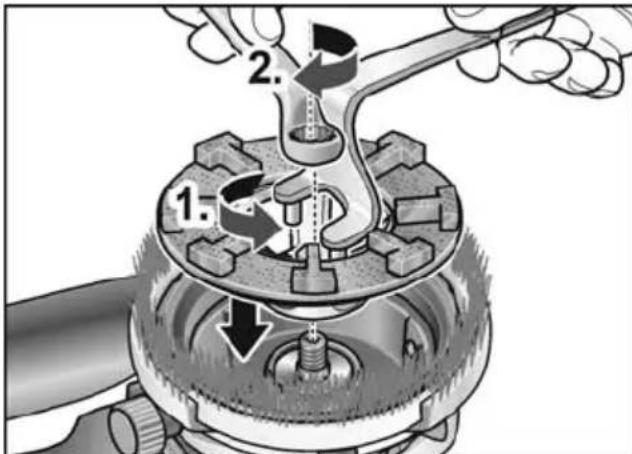

A gyémánt csiszolótányér rögzítése
■ Illessze a gyémánt csiszolótányért az orsóra.
■ Csavarja a rögzítőcsavart a menetbe.
■ Tartsa a gyémánt csiszolótányért a zárolókulccsal az óramutató járásával ellentétes irányba (1.).
■ Húzza meg a rögzítőcsavart a csillagkulccsal (legalább 25 Nm nyomatékkal) az óramutató járásával megegyező irányba (2.).

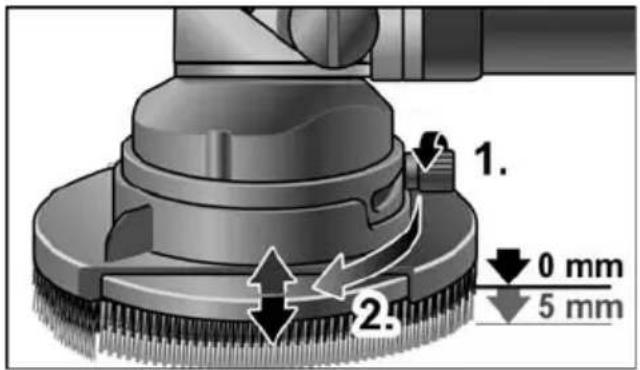

A védőburkolat helyzetének ellenőrzése
A kefekoszorúnak kb. 0–1 mm-rel túl kell nyúlnia a csiszolótányér felett. A gyémánt csiszolótányéron fellépő kopás kiegyenlítésére a védőburkolatot magasságban állítani lehet.
- Állítsa be elforgatással a védőburkolatot a kívánt magasságra (2.).
■ Húzza meg a rögzítőcsavart.
Üzemeltetés vezetőasztallal
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
A vezetőasztal rögzítése
■ Oldja és csavarja ki a rögzítőcsavart (1.).
■ Tolja rá a vezetőasztalt a házon található stiftekre (2.).
■ Csavarja be a rögzítőcsavart (3.).
■ Vegye le fordított sorrendben a vezetőasztalt.

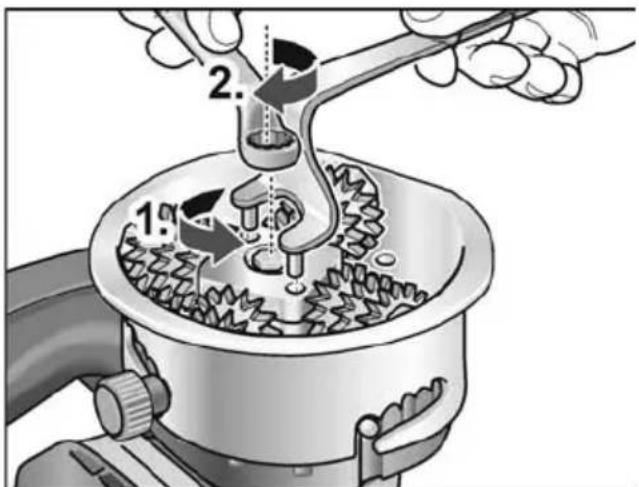

A marófej rögzítése
■ Illessze a marófejet az orsóra.
■ Csavarja a rögzítőcsavart a menetbe.
■ Tartsa a marófejet a zárolókulccsal az óramutató járásával ellentétes irányba (1.).
■ Húzza meg a rögzítőcsavart a csillagkulccsal (legalább 25 Nm nyomatékkal) az óramutató járásával megegyező irányba (2.).
■ Vegye le fordított sorrendben a marófejet.
Állítsa be a marási mélységet
A marási mélység 0-tól 6 mm-ig, 6 fokozatban állítható.
Lazítsa meg a rögzítőcsavart az óramutató járásával ellentétes irányban (1.).
- Allítsa be elforgatással a védőburkolatot a kívánt magasságra.
■ Húzza meg a rögzítőcsavart (3.).

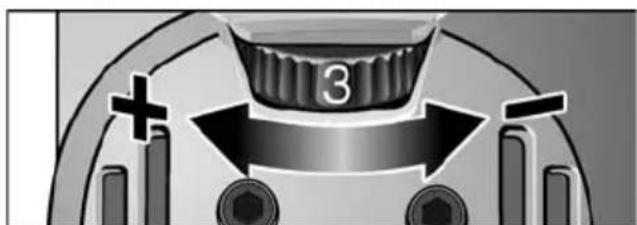

Fordulatszám előválasztása
Az üzemi fordulatszám beállításához állítsa az állítókereket a kívánt értékre.
Rövid idejű üzem reteszelés nélkül
■ Tolja előre a kapcsológombot, és tartsa meg.
■ A kikapcsoláshoz engedje el a kapcsológombot.
Tartós üzem reteszeléssel
MEGJEGYZÉS
Áramkimaradás után a bekapcsolt készülék nem indul újra.
A gép kikapcsolása:
MEGJEGYZÉS
Rövid ideig tartó terhelés esetén a készülék automatikusan lekapcsol. Ha szeretne továbbdolgozni, kapcsolja a készüléket ki és újból be.
Túlterhelés vagy tartós üzem miatti túlhevülés esetén a készülék addig csökkenti automatikusan a fordulatszámát, amíg elegendő mértékben nem hül le. A hűtési mód végezetével automatikusan lekapcsol a készülék.
Ha szeretne továbbdolgozni, kapcsolja a készüléket ki és újból be.
Elszívóberendezés alkalmazása
VIGYÁZAT!
A simító marót az üzemelése során porelszívó készülékhez kell csatlakoztatni. Az elszívó eszköznek köpor elszívására engedélye-zettnek kell lennie.
Az egészségre különösen veszélyes, rákkeltő, száraz porok elszívásakor – erre engedélyezett – speciális elszívót kell alkalmazni.
Az elszívó bármilyen rendellenessége esetén a munkát azonnal be kell fejezni és a gépet ki kell kapcsolni. Ismételt üzembe helyezés előtt a rendellenességet meg kell szúntetni.
MEGJEGYZÉS
Az RE 16-5 115 renováló csiszológép használatánál M osztályú porszívót kell csatlakoztatni.
Az elszívótömlőt csatlakoztassa az elszívóberendezésre. Vegye figyelembe az elszívóberendezés kezelési útmutatóját! Ellenőrizze a rögzítést! Szükség esetén használjon megfelelő adaptert.
i MEGJEGYZÉS
Ha a porszívóhoz speciális csatlakozócsonk szükséges (azaz eltérő a 32/36 mm-es standard csatlakozótömlötöl, mely az elektromos szerszám szállítási terjedelmébe tartozik), vegye fel a kapcsolatot a porszívó szállítójával, hogy az gondoskodjon a megfelelő adapterröl.
Munkák az elektromos szerszámmal
FIGYELMEZTETÉS!
A forgó csiszolótányérnak nem szabad érintkezniük éles kinyúló tárgyakkal. Visszarúgás veszélye áll fenn! Sérülések a csiszolótányéron: A csiszolótányér sérülése vagy erős elhasználódása esetén a tányért feltétlenül ki kell cserélni
VIGYÁZAT!
Az elektromos szerszámot mindig két kézzel kell tartani!
- Rögzítse a védőburkolatot vagy a vezetőasztalt.
- Rögzítse a szerszámot.
- Állítsa be a védőburkolatot, ill. a vezetőasztalt a megfelelő magasságra.
- Csatlakoztassa az elszívóberendezést.
- Dugja be a hálózati dugót.
- Végezzen próbajáratást a szerszám megfelelő rögzítésének ellenőrzése céljából. Kapcsolja be az elektromos szerszámot (a gomb rögzítése nélkül), és kb. 30 másodpercig járassa. Ellenőrizze a kiegyensúlyozatlanságát és a rezgéseit.
- Állítsa be a szükséges fordulatszámot.
- Kapcsolja be az elszívóberendezést.
- Az elektromos szerszámot mindig két kézzel kell tartani.
Az egyik kéz mindig az elektromos szerszámon legyen, hogy vészhelyzetben azonnal ki lehessen kapcsolni az elektromos szerszámot.
- Kapcsolja be a készüléket.
A védőburkolat használatakor

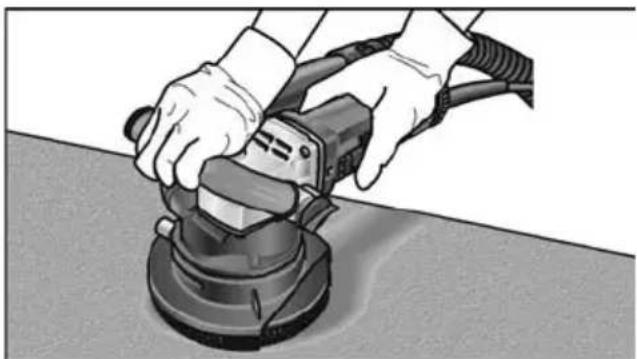

■ Helyezze rá a renováló csiszológépet a munkafelületre.
A kefekoszorúnak síkban kell lennie a munkafelülettel.
■ Fokozza a nyomást a csiszolószerszám munkaterülettel történő érintkezésbe hozásához. Ekkor a renováló csiszológépet forgassa egymást átfedő mozdulatokkal.

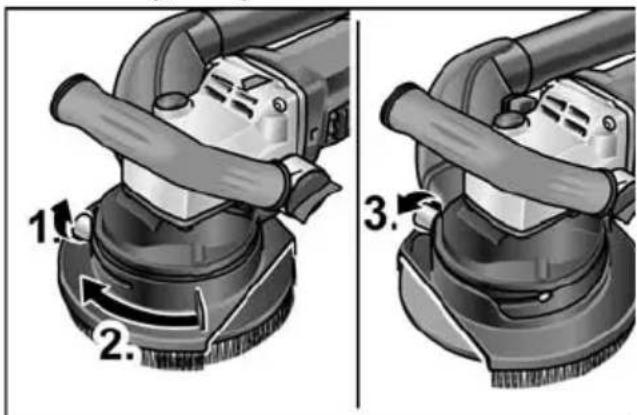

■ Sarokban végzett csiszoláshoz
– Kapcsolja ki a készüléket, és várjon addig, amíg a csiszolószerszám leáll.
– Fordítsa jobbra a forgatható peremszegmenset (2.).
– Húzza meg a szorítócsavart (3.).
– Kapcsolja be ismét a készüléket
A vezetőasztal használatakor
■ Helyezze rá teljes felületen a vezetőasztalt a megmunkálandó felületre.
■ Forgassa a renováló csiszológépet egymást átfedő mozdulatokkal.
A vezetőasztal egyik oldala el van laposítva a sarkokban végzett csiszoláshoz..
Rendszeresen ellenőrizze, hogy forognak-e a marókerekek a tengelyük körül. Adott esetben kikalapálással távolítsa el a lerakódott port.
A munka után:
A munka után kapcsolja ki az elektromos szerszámot, és húzza ki a hálózati csatlakozódugaszt.
■ Kapcsolja ki az elszívóberendezést.
■ Tisztítsa meg az elektromos szerszámot.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
i MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
Tisztítás
FIGYELMEZTETÉS!
Nem szabad vizet, vagy folyékony tisztítószert használni.
A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.
Tisztítsa meg száraz sűrített levegővel a védőburkolatot, ill. a vezetőasztalt. A makacs rátapadt szennyeződéseket ecsettel vagy kefével távolítsa el.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
i MEGJEGYZÉS
A motorházon lévő csavarokat a garanciaidő alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
A marókerekek cseréje a marófejen
VIGYÁZAT!
Mindig azonos típusú marókerekeket használjon.
A marókerekek helyes felszerelése a marókerekekhez mellékelt szerelési utasításban található.
Pótalkatrészek és tartozékok
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára. Sohase dobja az elektromos szerszá- mokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Az EK-megfelelőségi nyilatkozatot a jelen kezelési útmutató l. függeléke tartalmazza.
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
Obsah
Použité symboly 208
