NÁVOD NA OBSLUHU H 1105 VE Flex
Pre Vašu bezpečnosť .....149
Hlučnosť a vibrácia .....152
Na prvý pohl'ad .....154
Prehlásenie o zhode €....157
Vylúčenie zodpovednosti .....157
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na náradí
Pokyn pre likvidáciu použitého spotrebiča (pozri strana 157)!
- "Všeobecné bezpečnostné pokyny" na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl'a nich.
Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.
Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.
Používajte elektrické náradie len
- pre stanovené použitie, - v bezchybnom bezpečnostne-technickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnosť.
Stanovené použitie
Priama brúska je určená
—na živnostenské nasadenie v priemysle a remeslníctve,
—na brúsenie a odhrotovanie kovu,
—na nasadenie s príslušenstvom, ktoré je v tomto návode uvedené alebo je odporúčané výrobcom.
H 1105 VE
—na jemné brúšenie v konštrukcii foriem pomocou brúsiacich teliesok a vejárovitých brúsiacich teliesok,
– na nasadenie s brúsnymi lamelovými kotúčmi,
—na nasadenie výhradne s nástrojmi, ktoré sú schválené pre otáčky až 6500 ot./min.
H 1127 VE
—na nasadenie s korundovými brúsnymi telieskami,
—na nasadenie výhradne s nástrojmi, ktoré sú schválené pre otáčky až 30000 ot./min.
Bezpečnostné upozornenia
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
■ Používajte toto elektrické náradie ako brúsku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúšenie s brúsnym papierom, pre prácu s drôtenými kefami, leštenie a rozbrusovanie.
Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a o d p o r ú čané špeciálne pre toto elektrické náradie.
Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit, nie je zárukou žiadneho bezpečného použitia.
■ Prípustné otáčky vloženého nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí.
Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a lietať.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedať rozmerovým údajom elektrického náradia.
Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryť alebo kontrolovať.
■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit na brúsne vreteno Vášho elektrického náradia.
Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomeme, silne vibrujú a môžu viest' k strate kontroly.
Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia a silného opotrebenia. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežať s najvyššími otáčkami.
Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.
Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.
Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použiti. Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utripieť stratu sluchu.
■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.
Ulomky obrobku alebo zlomené pracovné nástroje môžu odletieť a spôsobit poranenie aj mimo priamu pracovnú oblast.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný sieťový kábel.
Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ved'te sieťový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov.
Ak stratíte kontrolu nad náradím, môže dojst k preťatiu alebo zachyteniu sieťového kábla a Vaša ruka alebo paža sa môžu dostať do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví.
Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkládacou plochou, čím môžete stratit kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat pri jeho nosení.
Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit Váš odev a pracovný nástroj sa môže zavítať do Vášho tela.
Ventilátor motora vtahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.
Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.
Zvláštne bezpečnostné upozornenia pre brúsenie:
■ Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje.
Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryť a sú nebezpečné.
■ Brúsne nástroje sa smú používať len pre odporúčané možnosti použitia.
Napríklad: Nikdy nebrúste s bočnou plochou diamantového brúsneho taniera. Diamantové brúsne taniere sú určené na úber materiálu spodnou stranou brúsneho taniera.
Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomiť.
■ Používajte vždy nepoškodené upínacie príruby správnej vel'kosti a tvaru pre Vámi zvolený pracovný nástroj.
Vhodné príruby podopierajú pracovné nástroje a znižujú tým nebezpečenstvo zlomenia.
■ Nepoužívajte žiadne opotrebené pracovné nástroje od väčších elektrických náradí.
Pracovné nástroje pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu puknút.
Spätný ráz a príslušné bezpečnostné pokyny
Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovateľné elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.
Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz.
Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podľa smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút.
Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabrániť vhodnými preventivnymi opatreniami, ako je nasledovne popísané.
■ Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytiť.
Používajte vždy prídavnú rukovat, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.
Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládať sily spätného rázu a reakčné sily.
Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovať.
Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli.
Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne reťazové alebo ozubené pílové kotúče.
Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.
Ďalšie bezpečnostné pokyny
■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovnatých farieb by mal vykonávať len odborník.
■ Neopracovávajte žiadne materiály, z ktorých sa uvolňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, ked' môže vznikať zdraviu škodlivý, horľavý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.
- Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.
■ Sietové napätie a napätové údaje na typovom štítku musia byt' zhodné.
Hlučnost a vibrácia
Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.
Celková hodnota vibrácií (pri brúsení kovových povrchov):
| Hodnota emisii a_h [m/s2] | ||
| H 1105 VE 3,1 | ||
| H 1127 VE 3,2 | ||
| Neistota: K [m/s2] | 1,51,8 | |
VAROVANIE!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.
UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie použiva pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácii lišit. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit.
Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adniť doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovať. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácii, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
Technické údaje
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.
| Typ náradia Priama brúska | |||
| Max. priemer brúsneho telieska umelá živica/keramika | mm 30 30 | ||
| Max. priemer brúsneho telieska zosilneného vláknami | mm 50 50 | ||
| Sietové napätie V/Hz 230/50 230/50 | |||
| Príkon W 710 710 | |||
| Výkon W 420 | 420 | ||
| Otáčky | ot./min | 2500-6500 | 10000-30000 |
| Priemer upínacieho krcka | mm 40 40 | ||
| Upnutie nástroja | 3, 6, 8 mm, ^1/_4 " | 3, 6, 8 mm, ^1/_4 " | |
| Trieda ochrany | ☐/II | ☐/II | |
| Hmotnosť (bez pripojovacieho kábla) | kg | 2,1 | 1,8 |

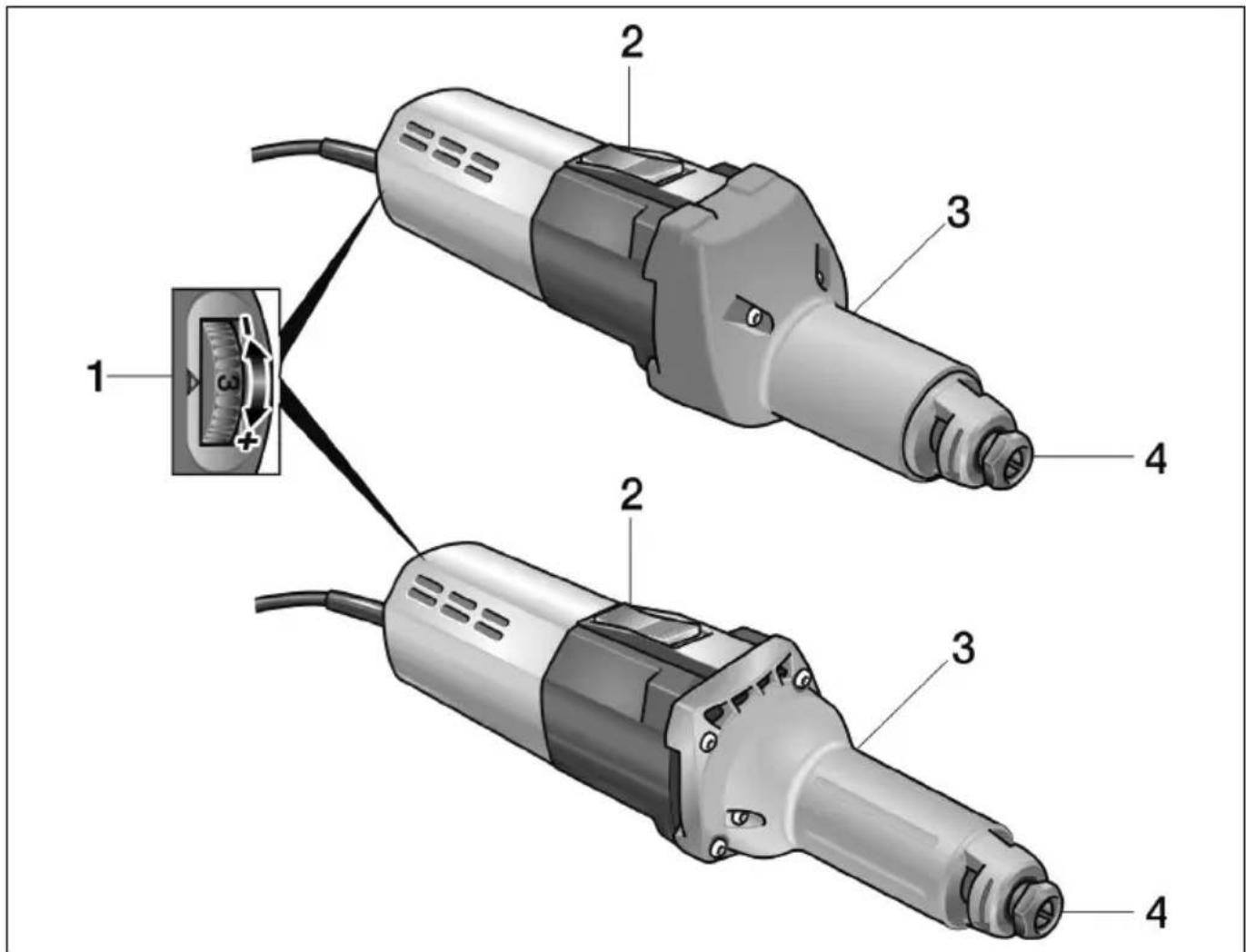

Na prvý pohl'ad
Na zapnutie a vypnutie.
So zaskakovacou polohou pre trvalú prevádzku.
3 Krk vretena
4 Klieština s upínacou maticou
Návod na použitie
VAROVANIE!
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.
POZOR!
Napätové údaje na typovom štítku a skutocné sietové napätie musia byt zhodné.
Pred uvedením do prevádzky
■ Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnosť dodávky a eventuálne prepravné poškodenia.
■ Nasad'te brúsne teliesko.
Nasadenie a výmena brúsneho telieska


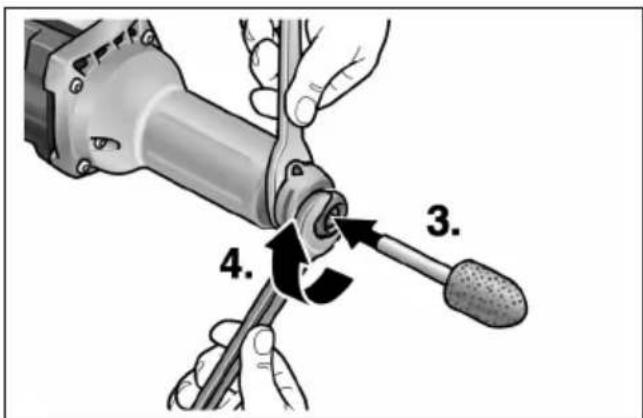

1. 2.■ Pomocou zastavovacej čel'uste SW14 držte pevne brúsne vreteno (1.). Otáčajte jednostranným otvoreným klúčom SW19 proti smeru pohybu hodinových ručičiek a odskrutkujte upínaciu maticu (2.).
■ Zastrčte brúsne teliesko až na doraz do klieštiny (3.).


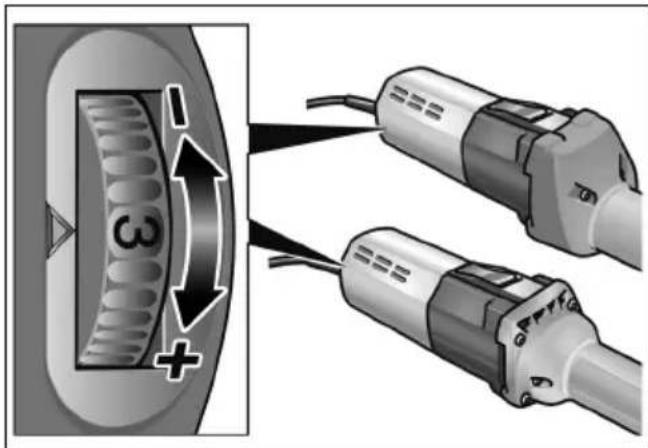

Predvol'ba otáčok
Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu.

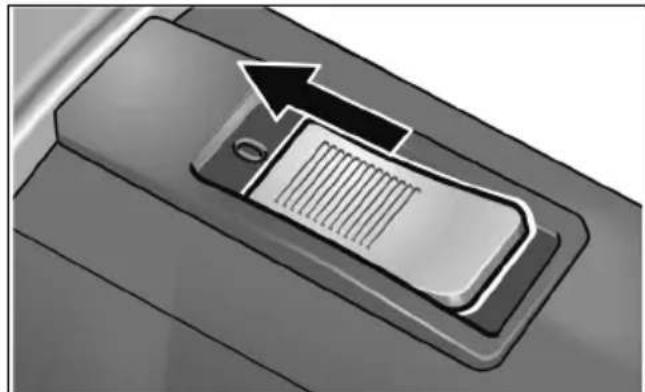

Zapnutie a vypnutie elektrického náradia
Krátkodobá prevádzka bez zaskočenia:
Trvalá prevádzka so zaskočením:
POZOR!
Đalšie informácie o produktoch výrobcu na www.flex-tools.com.
Pracovné pokyny
■ Nasad'te brúsne teliesko na obrobok až vtedy, ked' náradie dosiahne plných otáčok.
Aby ste dosiahli dobrého výsledku brúsenia, pohybujte brúsnym telieskom rovnomerne po obrusovanej ploche. Nepoužívajte príliš silný prítlak.
■ Po vypnutí brúsne teliesko ešte krátku dobu dobieha.
Náradie H 1105 VE je možné používať aj ako suportovú brúsku. Za tým účelom demontujte uchopovací kryt a upnite náradie do zodpovedajúceho pripravku (upinací priemer 40 mm).
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.
Čistenie
VAROVANIE!
Nepoužívajte vodu alebo tekuté čistiace prostriedky.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
■ Vyčistite ochranný kryt a otočný okrajový segment suchým stlačeným vzduchom.
Opravy
Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
UPOZORNENIE
Počas záručnej doby nepovoľujte skrutky na telese motora. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Náhradné diely a príslušenstvo
Príslušenstvo Číslo položky
| Klieština 6 mm 228.656 |
| Zastavovacia čel'usť 254.917 |
| Jednostranný vidlicový 104.914 klúč |
Đalšie prislušenstvo, najmä vložené nástroje, si preberte z katalógov výrobcu.
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:
www.flex-tools.com
Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.
Len pre krajiny EÚ
Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie.
UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Prehlásenie o zhode C€
Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:
EN 60745 podľa ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.
Zodpovednosť za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.
