BRUKSANVISNING H 1105 VE Flex

– til anvendelse med korund slibestifter,

Tilbageslag og tilsvarende advarsler

- Frigør vippekontakten ved at trykke på bagerste ende for at slukke.

Overbelastningsbeskyttelse

■ Ved ekstrem kortvarig overbelastning forhindrer overbelastningsbeskyttelsen, at motoren beskadiges, da maskinen slukkes automatisk.

Reservedele og tilbehør

Ansvarlig for det tekniske dossier:

Symboler som brukes 81

For din egen sikkerhet 81

Støy og vibrasjon 84

Tekniske data 85

Et overblikk 86

Bruksanvisning 87

Vedlikehold og pleie 88

Utelukkelse av ansvar 89

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Bruksveiledningen må leses igjennom for å unngå fare forskade!

Bruk øyevern!

Det må brukes hørselsvern!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:

-betjeningsveiledningen som er vedlagt,

–de “generelle sikkerhetshenvisningene” i omgang med elektroverktøy i den vedlagte brosjyren (Nr.315.915),

–de regler og forskrifter som gjelder på stedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Elektroverktøyet må kun brukes

Forskriftsmessig bruk

Rettsliperen er beregnet for

– for bruk i industri og håndverk,

– slipping og trimming av metall,

– for bruk med tilbehør som er angitt i denne veiledningen eller som er anbefalt av produsenten.

H 1105 VE

– for finsliping av former med slipestifter og slipeskiver med vifteform,

– for bruk med slipeskive med lameller,

– for bruk utelukkende med verktøy som er tillatt inntil 6500 o/min.

H 1127 VE

– for bruk med korundslipestifter,

– for bruk utelukkende med verktøy som er tillatt inntil 30000 o/min.

Les igjennom alle sikkerhetsveiledningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetsveiledningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhets-veiledningene for senere bruk.

■ Dette elektroverktøyet skal brukes som slipemaskin. Ta hensyn til alle sikkerhets-veiledninger, anvisninger, framstillinger og data som følger med maskinen.

Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.

■ Dette elektroverktøyet er ikke egnet for å slipe med sandpapir, arbeide med stålbørster, polering eller skillesliping.

Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.

Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet.

Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.

Det tillatte turtallet for det brukte verktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet.

Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.

■ Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet.

Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.

■ Slipeskiven, slipetallerken eller annet tilbehør må passe nøyaktig oppå slipespindelen på elektroverktøyet.

Verktøytilbehør som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.

Ikke bruk skadet verktøy. Kontroller verktøyet før hver bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet eller verktøytilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall.

Skadet verktøy brekker for det meste i løpet av denne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler.

∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevermmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr.

Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.

■ Hold maskinen kun i de isolerte håndtakene när du utfører arbeid hvor verktöyet kan treffe på gjemte strømledninger eller dens egen kabel.

Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.

■ Hold strømkabelen alltid borte fra verktøy som dreier seg.

Dersom du mister kontrollen over maskinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i verktøyet som dreies rundt.

■ Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp.

Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.

Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.

■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.

Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.

- Ikke bruk elektroverktøyet i nærheten av brennbare materialer.

Gnister kan antenne disse materialene.

■ Bruk ikke verktøy som krever flytende kjølemiddel.

■ Bruk utelukkende de slipeskivene som er godkjent for ditt elektroverktøy og den vernehetten som er beregnet for disse slipeskivene.

Slipeskiver som ikke er beregnet for dette elektroverktøyet, kan ikke avskjermes tilstrekkelig, og er således usikre.

■ Slipeskiven må kun brukes for den innsatsmuligheten som den er beregnet for.

For eksempel: Du må aldri slipe med sideflaten av en diamant slipetallerken. Diamant slipetallerkener er beregnet for fjerning av material med undersiden av slipetallerkenen. Kraftinnvirkning fra siden på denne slipeskiven kan føre til at den brekkes.

■ Bruk alltid en spennflens av riktig størrelse og form for det verktøyet som du har valgt.

Egnet flens støtter verktøyet og forringer således faren for brudd.

■ Ikke bruk verktøytilbehør fra større elektroverktøy som er slitt.

Verktøytilbehør for større elektroverktøy er ikke utlagt for de høyere turtall som finnes på små elektroverktøy og kan derfor brekke.

Tilbakeslag og tilsvarende sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f. eks. slipeskive, slipetallerken, stålbørste osv.

Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet.

Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f. eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot personen som betjener den eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskiven brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

■ Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjons-momentet når maskinen kjøres opp.

Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.

■ Hendene må aldri komme i nærheten av verktøy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege seg over hånden din.

■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast.

Det roterende verktøyet har lett for å klemme fast ved hjørmer, skarpe kanten eller når det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.

■ Ikke bruk et sagblad med kjede eller tenner.

Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Andre sikkerhetsveiledninger

Sliping av blyfarger anbefales ikke. Fjerning av blyfarger bør kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppstå helsefarlig, brennbart eller eksplosivt støv. Bruk støvbeskyttelsesmaske. Bruk avsugingsanlegg.
- Hold elektroverktøyet fast med begge hendene under arbeidet og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med to hender.
Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. En skadet kabel forhøyer risikoen for elektrisk støt.

SAKSSKADE!

Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.

Støy og vibrasjon

Lyd- og svingningsverdiene er målt i henhold til EN 60745.

Samlet svingningsverdi (under sliping av metall overflater):

	Emisjonsverdi a_h [m/s2]
H 1105 VE 3,1
H 1127 VE 3,2
Usikkerhet: K [m/s2]	1,5 1,8

ADVARSEL!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Maskintype Rettsliperen
Max. diameter på slipeskiven kunstharpiks/keramisk	mm 30 30
Max. diameter på slipeskiven fiberforsterket	mm 50 50
Nettspenning V/Hz 230/50 230/50
Effektopptak W 710 710
Avgitt effekt W 420 420
Turtall o/min 2500–6500	10000–30000
Spennhalsdiameter	mm 40 40
Verktøyopptak		3, 6, 8 mm, 14"	3, 6, 8 mm, 14"
Beskyttelsesklasse		☐/II /II	☐
Vekt (uten tilkoplingskabel)	kg	2,1	1,8

Et overblikk

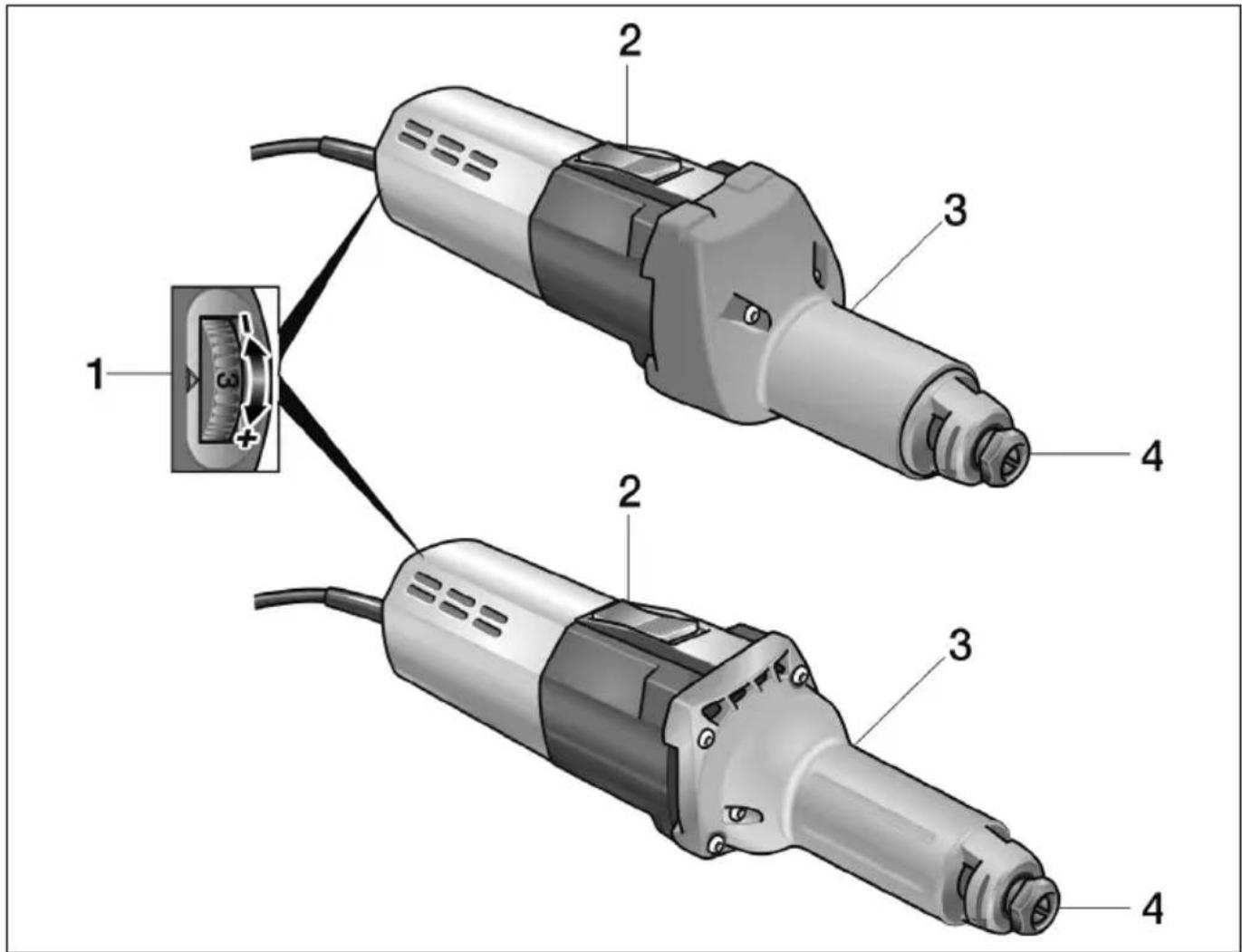

1 Turtallsforvalg
2 Bryterknapp

For å slå på og av.

Med låsestilling for varig drift.

3 S p i n d e l h a l s

4 Spenntang med spennchuck

Bruksanvisning

ADVARSEL!

Før alle arbeider med elektroverktøy måstøpselet trekkes ut.

FORSIKTIG!

Strømspenning som står til disposisjon måstemme overens med angivelsene omspenningen på typeskiltet.

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og fullstendig og at det ikke er oppstått transportskader.
■ Sett inn slipeskiven.

Innsetting og skift av slipeskiven

1. 2.

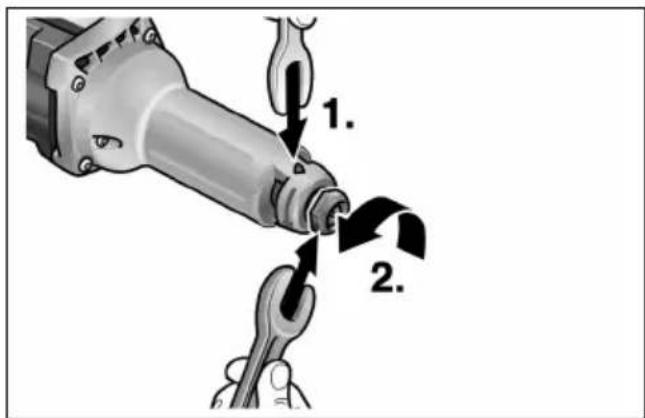

■ Slipespindelen holdes fast (1.) med holdekloen SW14. Med kjevenøkkelen SW19 dreies det imot klokkens retning og spennchucken løsnes (2.).
■ Sett slipeskiven på spenntangen inntil anslag (3.).

3. 4.

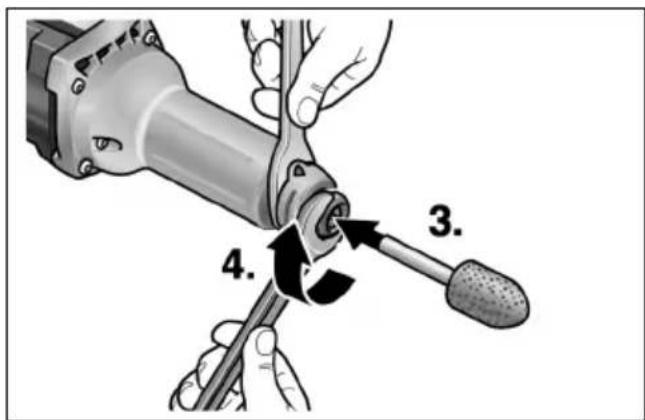

■ Spennchucken skrus fast med kjevenøkkelen SW19 (4.) ved å dreie i klokkens retning.

HENVISNING

Det må kun brukes uskadde slipeskiver som løper rundt. Om nødvendig må det brukes en oljestein (bryne) eller slipeskiven skiftes ut.

Turtallsforvalg

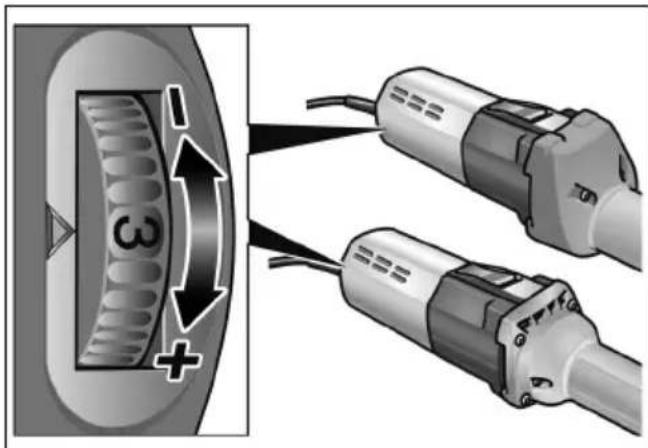

For innstilling av arbeidsturtallet må innstillingshjulet stilles på ønsket verdi.

Inn- og utkopling av elektroverktøy Korttidsdrift uten fastlåsing:

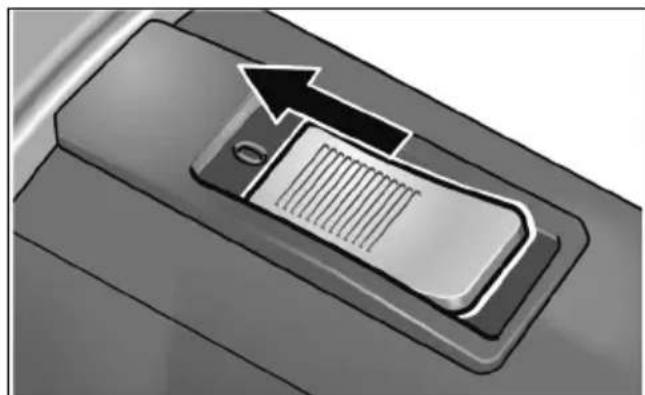

■ Skyv bryteren framover og hold den fast.
■ For utkopling slippes bryteren igjen.

Varig drift med fastlåsing:

FORSIKTIG!

Etter et strømbrudd går elektroapparatet igjen dersom det er slått på.

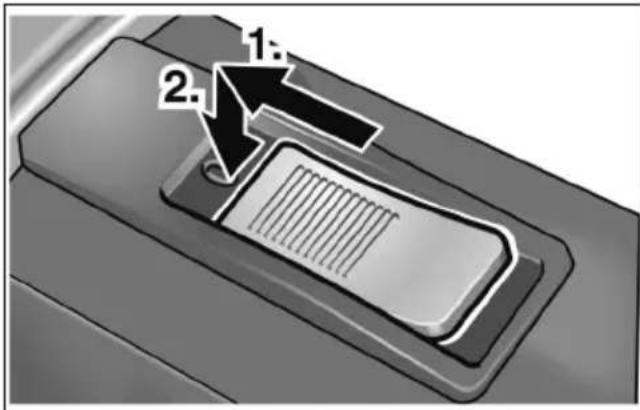

■ Skyv bryteren framover (1.) og trykk den fast i forreste posisjon (2.).

Slå maskinen av:

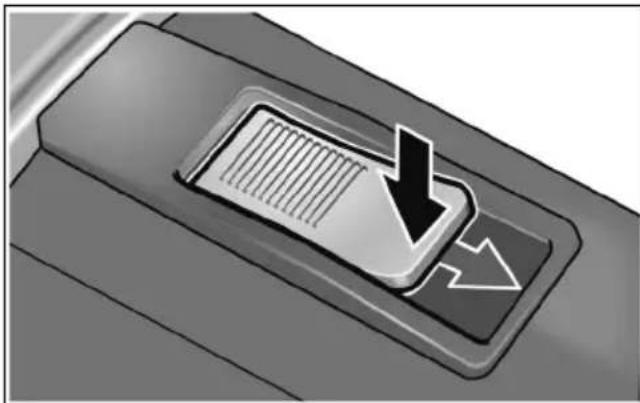

For utkopling frigjøres bryteren igjen ved å trykke bak på den.

Overbelastningsvern

■ Ved ekstrem korttids overbelastning forhindrer overbelastningsvernet skader på motoren og motoren blir automatisk slått av.

Videre informasjoner om produktene finnes under www.flex-tools.com.

Arbeidstips

Slipeskiven må først settes på arbeids-stykket när maskinen har oppnådd det fulle turtallet.

For å kunne oppnå et godt sliperesultat, må slipeskiven gå med jevne bevegelser over flaten som skal slipes. Du må ikke bruke for sterkt trykk.

■ Etter utkoplingen går slipeskiven litt etter i kort tid.
■ H 1105 VE kan også brukes som supporter sliper. Hertil må håndtaket monteres av og apparatet må spennes inn i en tilsvarende innretning (spenndiameter 40 mm).

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy måstøpselet trekkes ut.

Rengjøring

ADVARSEL!

Ikkebruk vann eller flytende rengjøringsmiddel.

Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.
■ Vernehetten og det svingbare kantsegmentet rengjøres med tørr trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et kunde-service verksted som er autorisert av produsenten.

HENVISNING

Skruene på motorkassen må ikke løsnes iløpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Tilbehør Artikkelnummer
Spenntang 6 mm 228.656
Holdeklo 254.917
Skrunøkkel med ett hode	104.914

Videre tilbehør, særlig reserveverktøy, finnes i katalogen til produsenten.

Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside:

www.flex-tools.com

Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land

Ikke kast elektrisk verktøy i bosset.

I henhold til det europeiske direktivet

2012/19/EF om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmåter.

CE -Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter:

EN 60745 i henhold til bestemmelsene i direktivet 2014/30/EF, 2006/42/EF, 2011/65/EF.

Ansvarlig for tekniske dokumenter:

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.
