NÁVOD K OBSLUZE H 1105 VE Flex

cs Originální návod k obsluze 140

sk Originálny návod na obsluhu 149

Pro Vaši bezpečnost 140

Hlučnost a vibrace 143

Technické údaje 144

Na první pohled 145

Návod k použití 146

Údržba a ošetřování ..... 147

Pokyny pro likvidaci 148

Prohlášení o shodě € 148

Vyloučení odpovědnosti ..... 148

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Ke zmenšení rizika poranění si přečtěte návod k obsluze!

Noste ochranu očí!

Noste protihlukovou ochranu!

Pokyn pro likvidaci použitého spotřebiče (viz stránka 148)!

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte a potom jednejte:

- předložený návod k obsluze,

- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přilo ženém se šitu (čís.-publikace: 315.915),

- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Elektrické nářadí používejte pouze

- pro stanovené použití,

- v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Přímá bruska je určena

—pro živnostenské použití v průmyslu a řemesle;

-k broušení a odhrotování kovu,

-k použití s příslušenstvím, které je uvedeno vtomto návodu nebo doporu čeno výrobcu

H 1105 VE

–k jemnému broušení v konstrukci forem pomocí brusných tělísek a vějiřových brusných tělísek,

- k použití s brusnými lamelovými kotouči,

-k použití výhradně s nástroji, které jsou schválené pro otáčky až 6500 1/min.

H 1127 VE

–k použití s korundovými brusnými tělísky,

-k použití výhradně s nástroji, které jsou schválené pro otáčky až 30000 1/min.

Bezpečnostní upozornění

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ Toto elektrické nářadí se má používat jako bruska. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.
Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k broušení smirkovým papírem, k pracím s drátěnými kartáči, leštění a rozbrušování. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadi.
Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí.
Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.
■ Vnější průměr a tloušťka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí.
Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
■ Brusné kotouče, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí.
Vložné nástroje, které se presně nehodí na brusné vřeteno elektrického nářadí, se otáčeji nerovnoměmě, silně vibrují a mohou vést ke ztrátě kontroly.

■ Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na odrolení a trhliny, brusné taliře na trhliny, obroušení a silné opotřebení. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.
Poškozené vložné nástroje většinou v této testovací době prasknou.

Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu.

Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.

■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.

Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

■ Ved'te sit'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sit'ového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.

■ Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj.

Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.

■ Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte.

Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.

■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí.

Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.

■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů.

Tyto materiály mohou jiskry zapálit.

■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky.

Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

Zvláštní bezpečnostní upozornění

kbroušení:

■ Používejte výhradně brusná tělesa, která jsou schválená pro Vaše elektrické nářadí a ochranný kryt určený pro tato brusná tělesa.

Brusná tělesa, která nejsou určena pro elektrické nářadí, nelze dostatečně zakrýt a j s o u n e b e z p e čná.

■ Brusná tělesa se smějí používat pouze pro doporučené možnosti použiti.

Například: Nikdy nebruste s boční plochou diamantového brusného talíře. Diamantové brusné talíře jsou určené k úběru materiálu se spodní stranou brusného talíře. Boční působení síly na tato brusná tělesa je může rozlámat.

■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený vložný nástroj.

Vhodné příruby podpírají vložné nástroje a snižují tak nebezpečí lomu.

■ Nepoužívejte žádné opotřebované vložné nástroje od větších elektrických nářadí.

Vložné nástroje pro větší elektrická nářadí nejsou dimenzované pro vyšší otáčky menších elektrických nářadí a mohou prasknout.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný taliř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz.

Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prasknout.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

■ Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit.

Použivejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí.

Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a r e a k ční síly.

■ Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů.

Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.

■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat.

Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.

■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a z a s e k n u l y.

Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpřičení. Způsobí to ztrátu kontroly nebo zpětný ráz.

■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče.

Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Další bezpečnostní upozornění

Nedoporučuje se odbrušování olovnatých barev. Odstranění olovnatých barev by měl provádět pouze odborník.
■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). Učiňte ochranná opatření, když může vznikat zdravotně závadný, hořlavý nebo výbušný prach. Noste protiprachovou masku. Používejte odsávací zařizení.
Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Elektrické nářadí bude oběma rukama jistěji vedeno.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte sitovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.

VĚCNÉ ŠKODY!

■ Sítové napětí a napěťové údaje na typovém štítku musí být shodné.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

	Akustický tlak L_pA [dB(A)]	Akustický výkon L_WA [dB(A)]
H 1105 VE	86 97
H 1127 VE	90 101
	Nejistota K = 3 dB

Celková hodnota vibrací (při broušení kovových povrchů):

	Hodnota emisi ah[m/s2]
H 1105 VE 3,1
H 1127 VE 3,2
Nejistota K [m/s2]	1,51,8

VAROVÁNÍ!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro presné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepouživá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Technické údaje

Typ nářadí Přímá bruska
Max. průměr brusného těliska syntetická pryskyřice/keramika	mm 30 30
Max. průměr brusného těliska zesíleného vlákny	mm 50 50
Sítové napětí V/Hz 230/50 230/50
Příkon W 710 710
Výkon	W 420	420
Otáčky	ot./min	2500-6500	10000-30000
Průměr upínacího krku	mm 40 40
Upnutí nástroje		3, 6, 8 mm, ^1/_4 "	3, 6, 8 mm, ^1/_4 "
Třída ochrany		☐/II	☐/II
Hmotnost(bez připojovacího kabelu)	kg	2,1	1,8

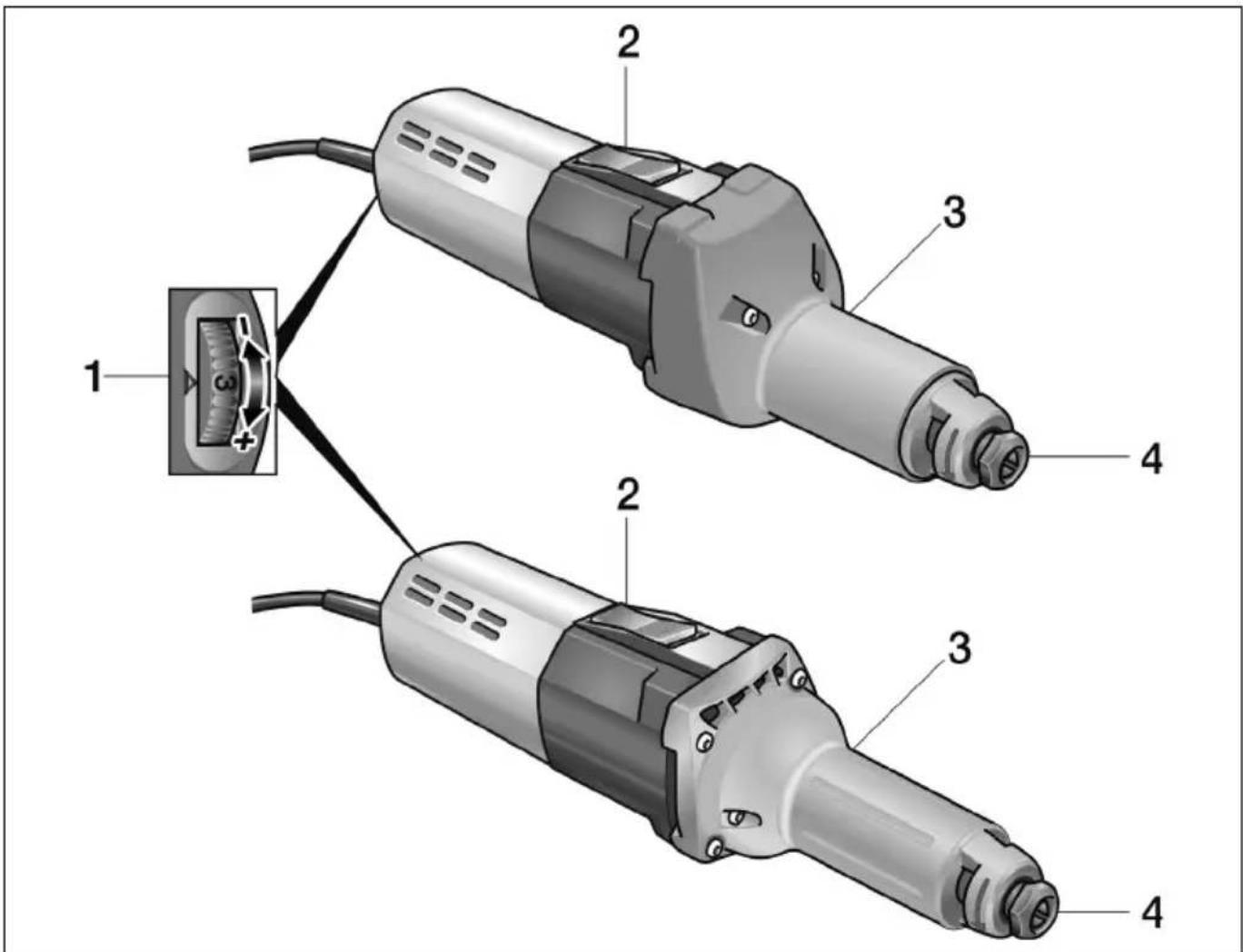

Na první pohled

1 Předvolba otáček
2 Kolébkový vypínač

K zapnutí a vypnutí.

Se zaskakovací polohou pro trvalý

provoz.

3 Krk vřetena
4 Kleština s upínací maticí

Návod k použití

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

POZOR!

Stávající síťové napětí musí souhlasit s údajem napětí na typovém štítku.

Před uvedením do provozu

■ Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a eventuální přepravní poškození.
■ Nasad'te brusné tělísko.

Nasazení a výměna brusného tělíska

1. 2.

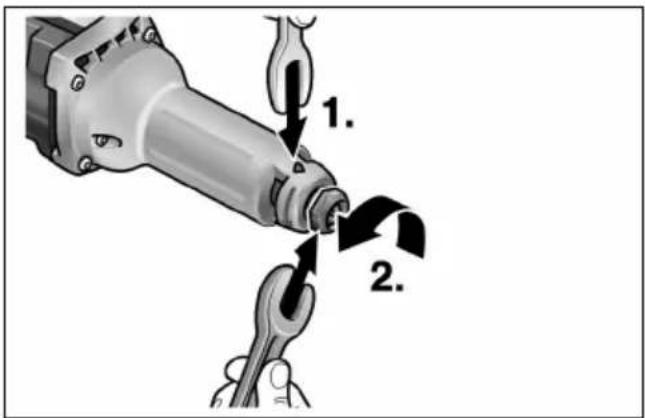

■ Pomocí přidržovací čelisti SW14 držte pevně brusné vřeteno (1.). Otáčejte jednostranným otevřeným kličem SW19 proti směru pohybu hodinových ručiček a odšroubujte upínací matici (2.).

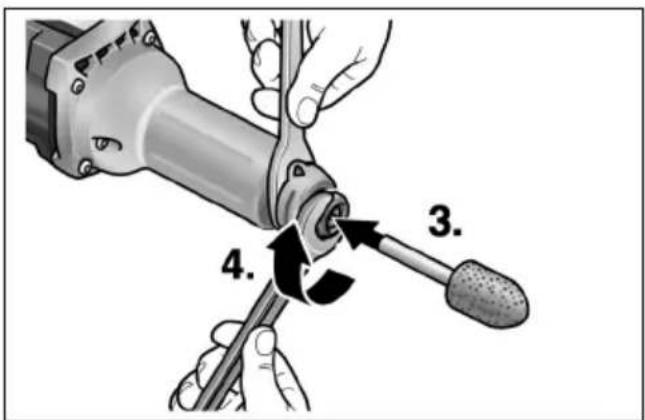

■ Zastrčte brusné tělísko až na doraz do kleštiny (3.).

4. 3.

■ Otáčením jednostranného otevřeného klíče SW19 (4.) ve směru pohybu hodinových ručiček pevně utáhněte upínaci matici.

UPOZORNĚNÍ

Používejte pouze nepoškozená, neházivá brusná tělíska. Případně použijte obtahovací kámen nebo brusné tělísko vyměňte.

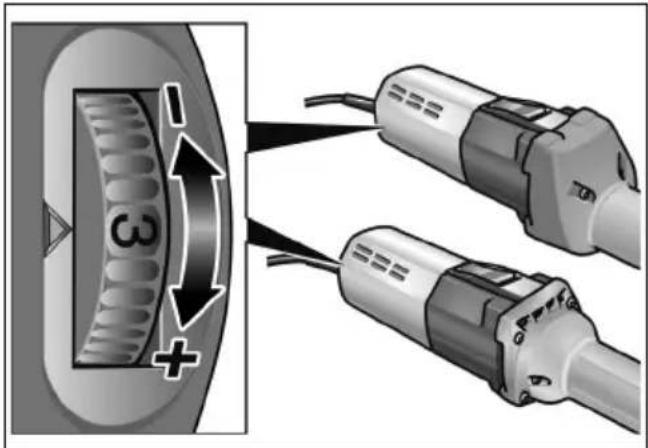

Předvolba otáček

3 +

K nastavení pracovních otáček nastavte nastavovací kolečko na požadovanou hodnotu.

Zapnutí a vypnutí elektrického nářadí

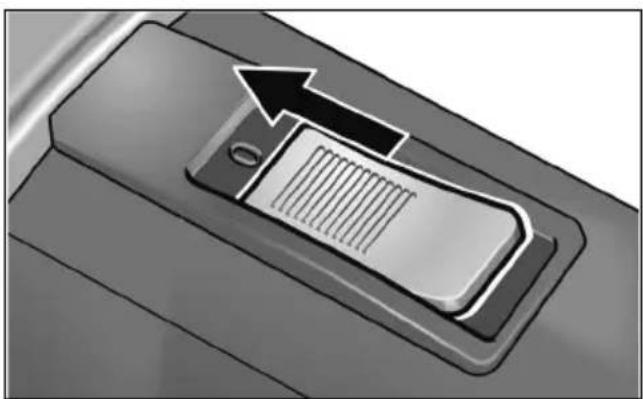

Krátkodobý provoz bez zaskočení:

■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.
■ K vypnutí kolébkový vypínač uvolněte.

Trvalý provoz se zaskočením:

POZOR!

Po výpadku elektrického proudu se zapnuté elektrické nářadí znovu rozběhne.

1 2

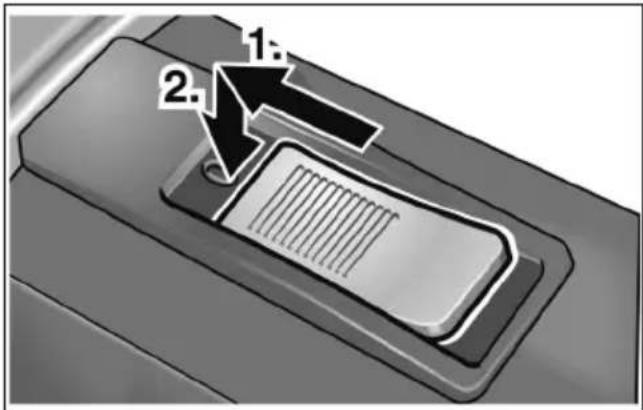

■ Posuňte kolébkový vypínač směrem dopředu (1.) a stisknutím na přední konec jej zaskočením zajistěte (2.).

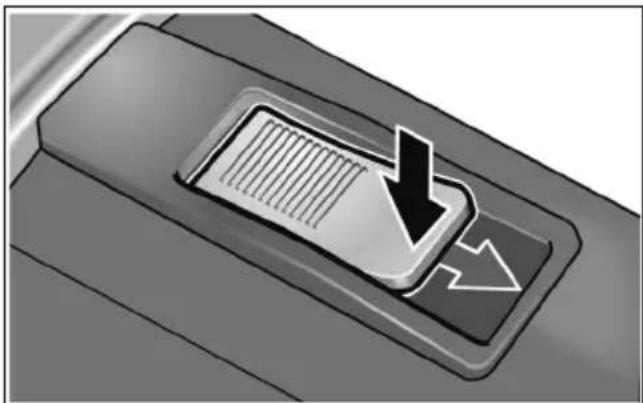

Vypnutí nářadí:

■ K vypnutí kolébkový vypínač stisknutim na zadní konec odblokujte.

Ochrana proti přetížení

Při extrémně krátkodobém přetížení zabráni ochrana proti přetížení poškození motoru tím, že nářadí automaticky vypne.

Další informace o produktech výrobce na www.flex-tools.com.

Pracovní pokyny

■ Nasad'te brusné tělísko na obrobek teprve tehdy, když nářadí dosáhlo plných otáček.

Abyste dosáhli dobrého výsledku broušení, pohybujte brusným těliskem rovnoměmě po obrušované ploše. Nepoužívejte příliš silný přítlak.

■ Po vypnutí brusné tělísko ještě krátkou dobu dobíhá.
Nářadí H 1105 VE lze používat také jako suportovou brusku. K tomuto účelu odmontujte uchopovací kryt a upněte nářadí do odpovídajícího přípravku (upínací průměr 40 mm).

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

Čistění

VAROVÁNÍ!

Nepoužívejte vodu nebo tekuté čisticí prostředky.

■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
■ Vyčistěte ochranný kryt a otočný okrajový segment suchým stlačeným vzduchem.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na tělese motoru. Při nedodržení zaniknou záruční závazky výrobce.

Náhradní díly a příslušenství

Příslušenství Číslo položky

Kleština 6 mm 228.656

Přidržovací čelist 254.917

Jednostranný klíč 104.914

Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě (€

Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsany v části “Technické údaje” je v souladu s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.

Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly .....149

Technické údaje .....153

Návod na použitie .....155

Údržba a ošetrovanie .....156

Pokyny pre likvidáciu .....157

Na zníženie rizika poranenia si prečítajte návod na obsluhu!

Noste ochranu očí!

Noste protihlukovú ochranu!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

– predložený návod na obsluhu,

■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite.

Tieto materiály môžu iskry zapálit.

Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite sieťovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.

VECNÉ ŠKODY!

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

	Akustický tlak L_pA [dB(A)]	Akustický výkon L_WA [dB(A)]
H 1105 VE 8	6 97
H 1127 VE 9	0 101
	Neistota K = 3 dB

1 Predvol'ba otáčok
2 Kolieskový vypínač

■ Otáčaním jednostranného otvoreného klúča SW19 (4.) v smere pohybu hodinových ručičiek pevne utiahnite upínaciu maticu.

UPOZORNENIE

■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvol'nite.

Po výpadku elektrického prúdu sa zapnuté elektrické náradie opät' rozbehne.

1. 2.

■ Posuňte kolieskový vypínač smerom dopredu (1.) a stlačením na predný koniec ho zaskočením zaistite (2.).

Vypnutie náradia:

■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.

Ochrana proti pretaženiu

- Pri extrémne krátkodobom pretažení zabráni ochrana proti pretaženiu poškodeniu motoru tým, že náradie automaticky vypne.

Údržba a ošetrovanie

VAROVANIE!

Pokyny pre likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!
