MANUAL DE UTILIZADOR H 1105 VE Flex
pt Instruções de serviço originais 52
Para sua segurança ..... 52
Ruído e vibração 56
Panorâmica da máquina ..... 58
Instruções de utilização ..... 59
Manutenção e tratamento 60
Indicações sobre reciclagem .....61
Exclusão de responsabilidades ..... 61
Símbolos utilizados
AVISO!
Caracteriza um perigo imediato e eminente. Anão observação da indicação, pode implicar morte ou ferimentos muito graves.
ATENÇÃO!
Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.
INDICAÇÃO
Caracteriza conselhos para utilização e informações importantes.
Símbolos no aparelho
Para diminuição do risco de ferimentos, ler as Instruções de Serviço!
Usar óculos de protecção!
Usar protecção para os ouvidos!
Indicações sobre reciclagem parao aparelho antigo (ver a pág. 61)!
Para sua segurança
AVISO!
Ler antes da utilização da ferramenta eléctrica e proceder em conformidade com:
-estas Instruções de serviço,
-instruções gerais de segurança, para utilização com ferramentas eléctricas nadocumentação anexa (Textos-n.º315.915),
-as regras e as normas em vigor para prevenção contra acidentes no local de utilização e proceder em conformidade.
Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com asregras técnicas de segurança em vigor. Noentanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.
A ferramenta eléctrica é só para utilização –de acordo com as disposições legais,
-em perfeita situação de segurança técnica.
As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.
Utilização de acordo com as disposições legais
A rectificadora direita está preparada
- para utilização profissional na indústria e artesanato,
- para lixar e rebarbar metal,
- para utilização com acessório indicado nestas instruções ou recomendado pelo fabricante.
H 1105 VE
- para rectificar com precisão na construção de moldes com pontas abrasivas e rebolos de lixar em forma de leque,
- para utilização com rebolos de lixar em forma de lamelas,
- para utilização exclusivamente com ferramentas que estejam homologadas até 6500 rpm.
H 1127 VE
- para utilização com pontas abrasivas de corindo,
- para utilização exclusivamente com ferramentas que estejam homologadas até 30000 rpm.
Indicações sobre segurança
AVISO!
Leia todas as indicações de segurança einstruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para o futuro.
■ Esta ferramenta eléctrica deve ser utilizada como lixadeira. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho.
Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.
■ Esta ferramenta eléctrica não é indicada para lixar com folhas de lixa, trabalhos com escovas de arame, polir e cortar. Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.
- Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica.
Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.
A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica.
Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.
Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.
Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.
■ Discos de lixar, pratos de lixar ou outros acessórios têm que adaptar-se com precisão ao veio de lixar da sua ferramenta eléctrica.
Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.
■ Nunca usar ferramenta danificadas. Antes de qualquer aplicação, verificar se a ferramenta apresenta estilhaços ou fissuras, o prato de lixar apresenta fissuras, atrito ou forte desgaste.
Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.
As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.
- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material.
Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.
■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho.
Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal.
Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.
■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.
O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.
■ Manter o cabo de rede afastado de ferramentas em rotação.
Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.
■ Nunca pousar o aparelho antes da ferramenta estar completamente parada.
A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.
- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada.
O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.
■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.
A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.
- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis.
Faíscas podem inflamar estes materiais.
- Não utilizar ferramentas que exijam agentes de refrigeração líquidos.
A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.
Indicações de segurança especiais para lixar:
- Utilizar exclusivamente os rebolos de lixar homologados para a sua ferramenta eléctrica e a tampa de protecção prevista para este rebolo de lixar.
Rebolos de lixar não previstos para esta ferramenta eléctrica podem não estar suficientemente protegidos e não são seguros.
- Os rebolos de lixar só podem ser utilizados nas possibilidades de aplicação recomendadas.
Por exemplo: Nunca lixar com a superfície lateral de um disco de diamante. Pratos de lixar de diamante são indicados para desbaste de material com a parte de baixo do prato de lixar. Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.
- Utilizar sempre flanges de aperto intactos no tamanho e formato correctos para a ferramenta seleccionada.
Flanges adequados apoiam a ferramenta e assim reduzem o perigo de uma ruptura.
- Não utilizar ferramentas desgastadas de ferramentas eléctricas maiores.
Ferramentas de adaptação para ferramentas eléctricas maiores não foram preparadas para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem partir-se.
Contragolpe e instruções de segurança correspondentes
Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação. Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.
Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direcção do operador ou afastando-se deste, dependente do sentido de rotação no ponto de bloqueio. Devido a isso, os discos de lixar podem também partir-se.
Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.
■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contra-golpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada.
O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.
■ Nunca colocar as mãos na proximidade de ferramentas em rotação.
A ferramenta em utilização pode movimentarse contra as mãos do operador em caso de contragolpe.
■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe.
O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.
■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem.
A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.
- Não utilizar lâminas de serra de corrente ou de dentes.
As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.
Outras indicações de segurança
Não se recomenda lixar tintas com teor de chumbo. A remoção de tintas com teor de chumbo só deve ser feita por pessoal especializado.
Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos. Utilizar máscara de protecção contra poeiras. Utilizar sistemas de aspiração de pó.
■ Manter a ferramenta eléctrica fixa com ambas as mãos ao trabalhar e procurar manter uma posição de segurança. A ferramenta eléctrica é mais segura conduzida com ambas as mãos.
Não utilizar a ferramenta eléctrica com o cabo de ligação danificado. Não tocar no cabo de ligação danificado e desligar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos de ligação danificados aumentam o risco de um choque eléctrico.
DANOS MATERIAIS!
A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 60745. O nível de ruído A estimado do aparelho comporta normalmente:
| Pressão acústica L_pA [dB(A)] | Potência acústica L_WA [dB(A)] | |
| H 1105 VE 86 97 | ||
| H 1127 VE 90 101 | ||
| Insegurança K = 3 dB | ||
Valor global de vibração (ao lixar superfícies metálicas):
| Valor de emissão a_h [m/s ^2 ] | ||
| H 1105 VE 3,1 | ||
| H 1127 VE 3,2 | ||
| Insegurança: K [m/s ^2 ] | 1,5 1,8 | |
AVISO!
Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.
INDICAÇÃO
O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.
Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.
Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.
ATENÇÃO!
Com um nível de pressão acústica superior a85 dB(A), deve ser usado um protector para os ouvidos.
| Tipo do aparelho | Rectificadora direita | ||
| H 1105 VE H 11 | 27 VE | ||
| Diâmetro máx. de rebolos de lixar de resina acrílica/cerâmica | mm 30 30 | ||
| Diâmetro máx. de rebolos de lixar reforçados com material fibroso | mm 50 50 | ||
| Tensão da rede V/Hz 230/50 230/50 | |||
| Potência absorvida W 710 710 | |||
| Potência útil W 420 420 | |||
| Rotações rpm 2500–6500 | 10000–30000 | ||
| Diâmetro da gola do veio | mm 40 40 | ||
| Admissão da ferramenta | 3, 6, 8 mm, 14" | 3, 6, 8 mm, 14" | |
| Classe de protecção | ☐/II | ☐/II | |
| Peso (sem cabo de ligação) kg | 2,1 | 1,8 | |

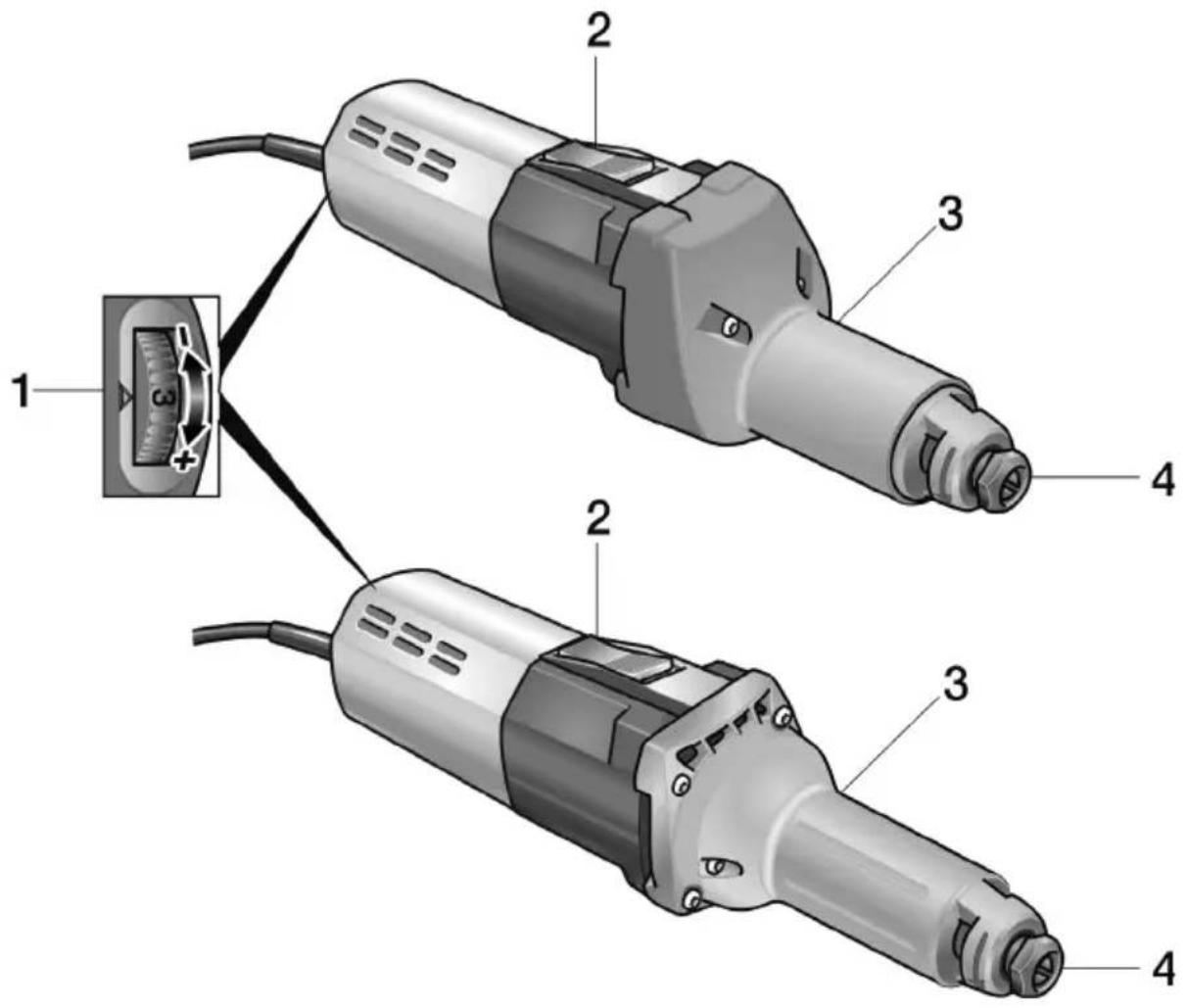

Panorâmica da máquina
1 Pré-selecção de rotações
2 Interruptor basculante
Para ligar e desligar.
Com posição de fecho para
funcionamento contínuo.
3 Gola do veio de trabalho
4 Pinça de aperto com porca de aperto
Instruções de utilização
AVISO!
Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.
ATENÇÃO!
A tensão de rede disponível e a indicação de tensão na placa de características têm que ser coincidentes.
Antes da colocação em funcionamento
■ Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.
■ Montar o rebolo de lixar.
Montar e substituir o rebolo de lixar


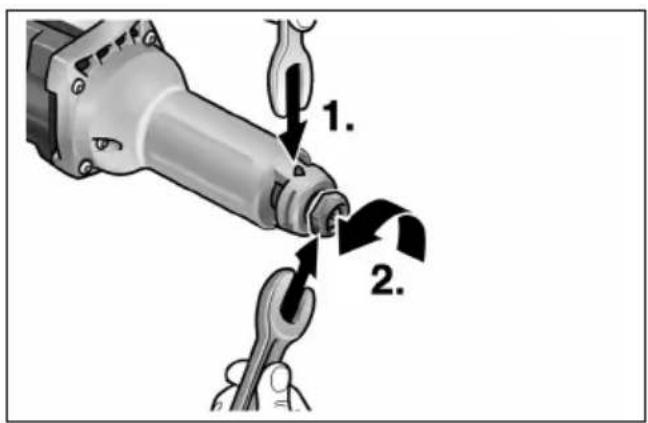

1. 2.■ Com a garra de paragem SW14, reter o veio de lixar (1.). Com a chave de uma boca SW19, rodar em sentido contrário ao dos ponteiros do relógio e libertar a porca de aperto (2.).


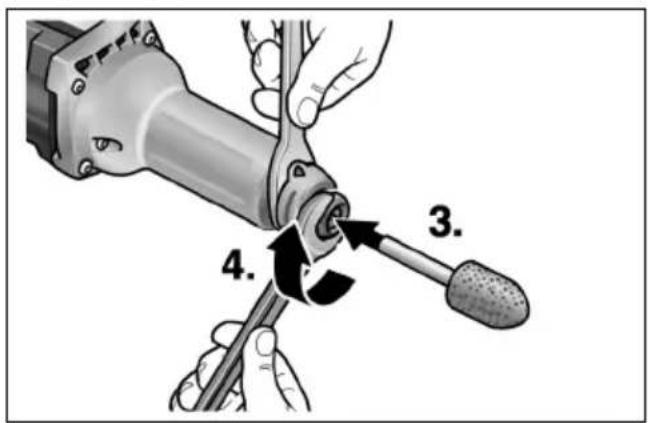

4. 3.- Inserir o rebolo de lixar na pinça de aperto (3.) até ao batente. - Apertar bem a porca de aperto com a chave de uma boca SW19 (4.), rodando no sentido dos ponteiros do relógio.
INDICAÇÃO
Utilizar só rebolos de lixar intactos e de rotação absolutamente concêntrica. Senecessário, utilizar uma pedra de afiar ousubstituir o rebolo de lixar.

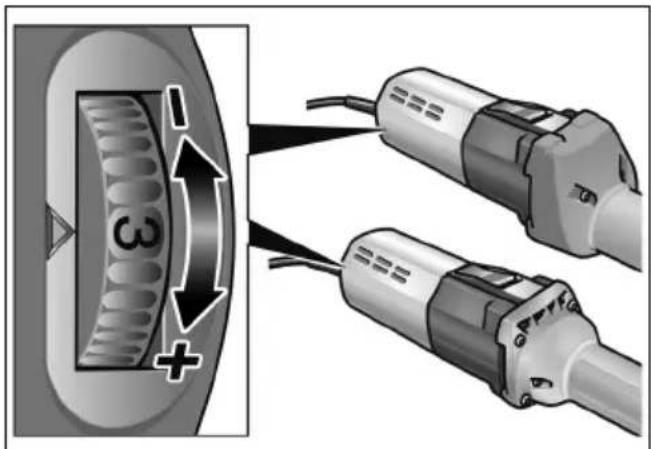

Pré-selecção de rotações
Para regular as rotações de serviço, colocar o volante de ajuste no valor desejado.
Funcionamento curta sem engate:

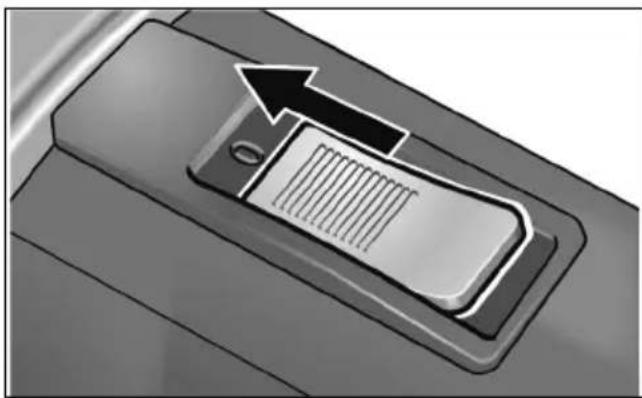

■ Deslocar o interruptor basculante para a frente e prendê-lo.
■ Para desligar, libertar o interruptor basculante.
Funcionamento contínuo com engate:
ATENÇÃO!
Após uma falha de corrente, a ferramenta eléctrica antes ligada volta a funcionar.


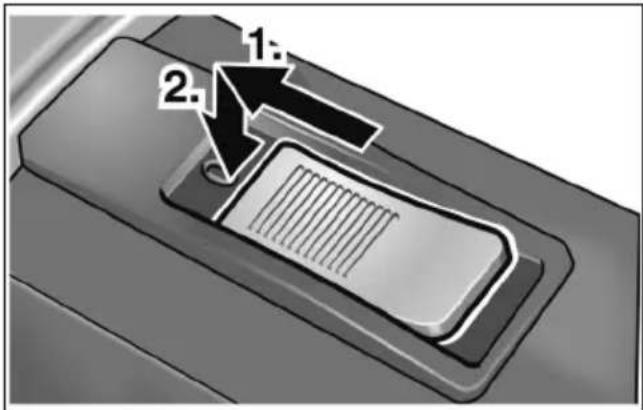

1. 2.■ Deslocar o interruptor basculante para a frente (1.) e engatá-lo, exercendo pressão na parte da frente (2.).

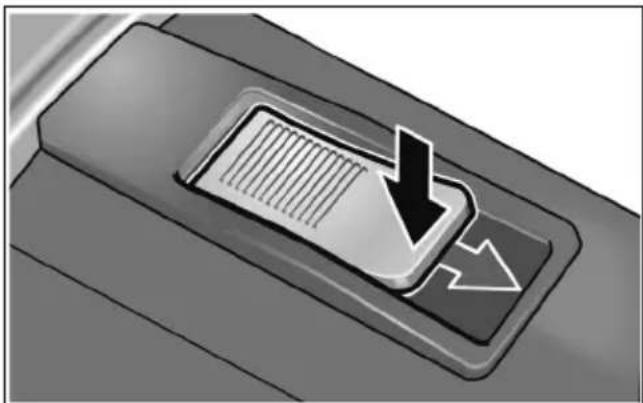

Desligar o aparelho:
Para desligar, exercer pressão na parte de trás do interruptor.
Protecção contra sobrecarga
■ Em caso de sobrecarga, mesmo de duração extremamente curta, a protecção contra sobrecarga evita danos no motor, uma vez que o aparelho é desligado automaticamente.
Mais informações sobre os produtos do fabricante no site www.flex-tools.com.
Indicações sobre trabalho
■ Encostar o corpo de lixar à peça, só depois do aparelho ter atingido a rotação integral.
Para se obter um bom resultado no lixar, movimentar o rebolo de lixar uniformemente sobre a superfície a lixar. Não exercer demasiada pressão.
■ Depois de desligado o aparelho ainda funciona por inércia alguns momentos
■ O H 1105 VE também pode ser aplicado como rectificadora para tornos. Para isso, desmontar a cobertura do punho e fixar o aparelho num dispositivo correspondente (diâmetro de aperto 40 mm).
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.
Limpeza
AVISO!
Nãoutilizar água ou produtos de limpeza líquidos.
■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.
■ Limpar a tampa de protecção e o segmento de bordo oscilante com ar comprimido seco.
Reparações
As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.
INDICAÇÃO
Não desapertar os parafusos na caixa do motor durante o tempo de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.
Peças de reparação e acessórios
Acessórios Número de artigo
Pinça de aperto 6 mm 228.656
Garra de paragem 254.917
Chave de uma boca 104.914
Consultar os catálogos do fabricante para outros acessórios, principalmente ferramentas de utilização.
Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:
www.flex-tools.com
Indicações sobre reciclagem
AVISO!
Os aparelhos fora de serviço devem serinutilizados, retirando-lhes os cabos deligação à rede.
Só para os países da UE.
Não colocar as ferramentas eléctricas no lixo doméstico!
Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.
INDICAÇÃO
Informese sobre possibilidades de reciclagem junto do agente especializado!
Conformidade C€
Declaramos, sob nossa inteira responsabilidade, que o produto descrito em
«Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:
Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusão de responsabilidades
O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.
O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.
