NAUDOJIMO INSTRUKCIJA H 1105 VE Flex

Naudojami simboliai 167

Jūsų saugumui ..... 167

Triukšmas ir vibracija ..... 170

Techniniai duomenys ..... 171

Bendras jrankio vaizdas ..... 172

Nurodymai dirbant ..... 173

Techninis aptarnavimas ir priežiūra .. 174

Nurodymai utilizuoti ..... 175

C€-Atitikimo deklaracija 175

Atsakomybės pašalinimas ..... 175

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantj pavoju.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situacija.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Siekdami sumažinti sužeidimo pavojų, skaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Nuoroda dėl seno įrankio utilizavimo (žr. 175 psl.)!

Jūsų saugumui

JSPÉJIMAS!

Prieš naudodami elektrini jrankj, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

- šios instrukcijos,

• "Bendruju saugos taisykliu", esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
• naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik

• pagal numatytą paskirti,
• ir turi būti techniškai tvarkingas.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Tiesinis šlifuoklis yra skirtas:

• profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,
  – metalui šlifuoti ir užvartoms nuo metalo pašalinti,
  – naudoti su priedais, kurie nurodyti šioje instrukcijoje arba rekomenduojami gamintojo.

H1105VE

• presformų gamyboje baigiamajam šlifavimui su šlifavimo strypeliais ir lapeliniais šlifavimo cilindrais,
  – naudoti su plokšteliniais šlifavimo cilindrais,
• naudoti tik su įrankiais, kurių mažiausias leidžiamasis sūkių skaičius yra 6 500 min ^-1 .

H1127VE

– naudoti su korundiniais šlifavimo strypeliais,
- naudoti tik su įrankiais, kurių mažiausias leidžiamasis sūkių skaičius yra 30 000 min ^-1 .

Saugos nurodymai

JSPĖJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

■ Šj elektrinį įrankį reikia naudoti kaip šlifuoklj. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
■ Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo popieriumi, netinka darbui su vieliniais šepečiais, poliruoti ir pjauti abrazyviniais diskais. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedu, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam jrankiui.

Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.

■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.

Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti j visas puses.

■ Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis.

Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.

■ Šlifavimo diskai, šlifavimo lėkštelės ir kiti priedai privalo tiksliai tikti ant elektrinio įrankio šlifavimo suklio. Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.
■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudojantis patikrinkite darbinius įrankius, ar jie nėra suskilę ir įtrūkę; patikrinkite šlifavimo lėkšteles, ar jos nėra įtrūkusios, susidėvėjusios arba stipriai nudilusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsu ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.

Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis.

Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjima.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, jžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.

Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

■ Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.

■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių.

Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbinį įrankį.

■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.

Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.

■ Niekuomet neneškite veikiančio elektrinio įrankio.

Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.

■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.

Variklio ventiliatorius traukia dulkes j korpusa, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.

■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.

Kibirkštys gali uždegti šias medžiagas.

■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.

Naudodami vandenj arba kitus skystus aušinimo skysčius, galite gauti elektros smūgj.

Šlifavimui skirti ypatingieji saugos nurodymai:

■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus.

Šlifavimo diskai, kurie neskirti elektriniam jrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.

■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms.

Pavyzdžiui: niekada nešlifuokite deimantinės šlifavimo lėkštelės šoniniu paviršiumi. Deimantinė šlifavimo lėkštelė yra skirta medžiagoms šalinti šlifavimo lėkštelės apatine puse. Šoninis jęgų poveikis į šį šlifavimo diską gali įj suardyti.

■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam darbiniam įrankiui.

Tinkamos jungės paremia darbinius įrankius ir sumažina lūžimo pavojų.

■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių darbinių įrankių.

Didesniems elektriniams įrankiams skirti darbiniai įrankiai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija į besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.

Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką.

Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje.

Šlifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą.

Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio.

Atatrankos atveju darbinis įrankis kliudyti Jūsų ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai.

Atatranka stumia elektrinj jrankj priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

■ Ypatingai atsargiai dirbkite prie kampu, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų.

Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.

Kitos saugos nuorodos

■ Nepatartina šlifuoti dažu, kurių sudėtyje yra švino. Dažus, kurių sudėtyje yra švino, pašalinti leidžiama tik specialistams.
- Niekuomet nepjaukite ir nešlifuokite medžiagų, kurias apdorojant išsiskiria sveikatai kenksmingos medžiagos (pvz., asbestas). Imkitės saugumo priemonių, jei tikėtina, kad dirbant gali susidaryti sveikatai pavojingos, degios arba sprogios dulkės. Naudokite respiratorių. Naudokite dulkių nusiurbimo sistemą.
- Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.

■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuka, jei kabelis pažeidžiamas darbo metu. Pažeistas kabelis padidina elektros smūgio pavojų.

SUGADINIMO PAVOJUS!

■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

	Triukšmo slėgis L_pA [dB(A)]	Garso galia L_WA [dB(A)]
H 1105 VE 8	6 97
H 1127 VE 9	0 101
	Paklaida K = 3 dB

Vibracijos lygis (šlifuojant metalinius paviršius):

	Bendru atveju skleidžiamas dydis ah[m/s2]
H 1105 VE 3,1
H 1127 VE 3,2
Paklaida K [m/s2]	1,5 1,8

ISPĖJIMAS!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas.

Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažeti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 86 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

Įrankio tipas		Tiesinis šlifuoklis
		H 1105 VE H 11	27 VE
Maks. šlifavimo antgalio skersmuo sintetinės dervos/keraminis	mm 30 30
Maks. šlifavimo antgalio skersmuo armuotas pluoštu	mm 50 50
Tinklo įtampa V/Hz 230/50 230/50
Imama galia W 710 710
Atiduodama galia W 420 420
Sukimosi greitis aps/min 2500-6500 10000-30000
Tvirtinimo kaklelio skersmuo mm 40 40
Priedo jungtis		3, 6, 8 mm, ^1/_4"	3, 6, 8 mm, ^1/_4"
Saugos klasė		☐/II	☐/II
Svoris (be jungiamojo kabelio)	kg 2,1	1,8

Bendras jrankio vaizdas

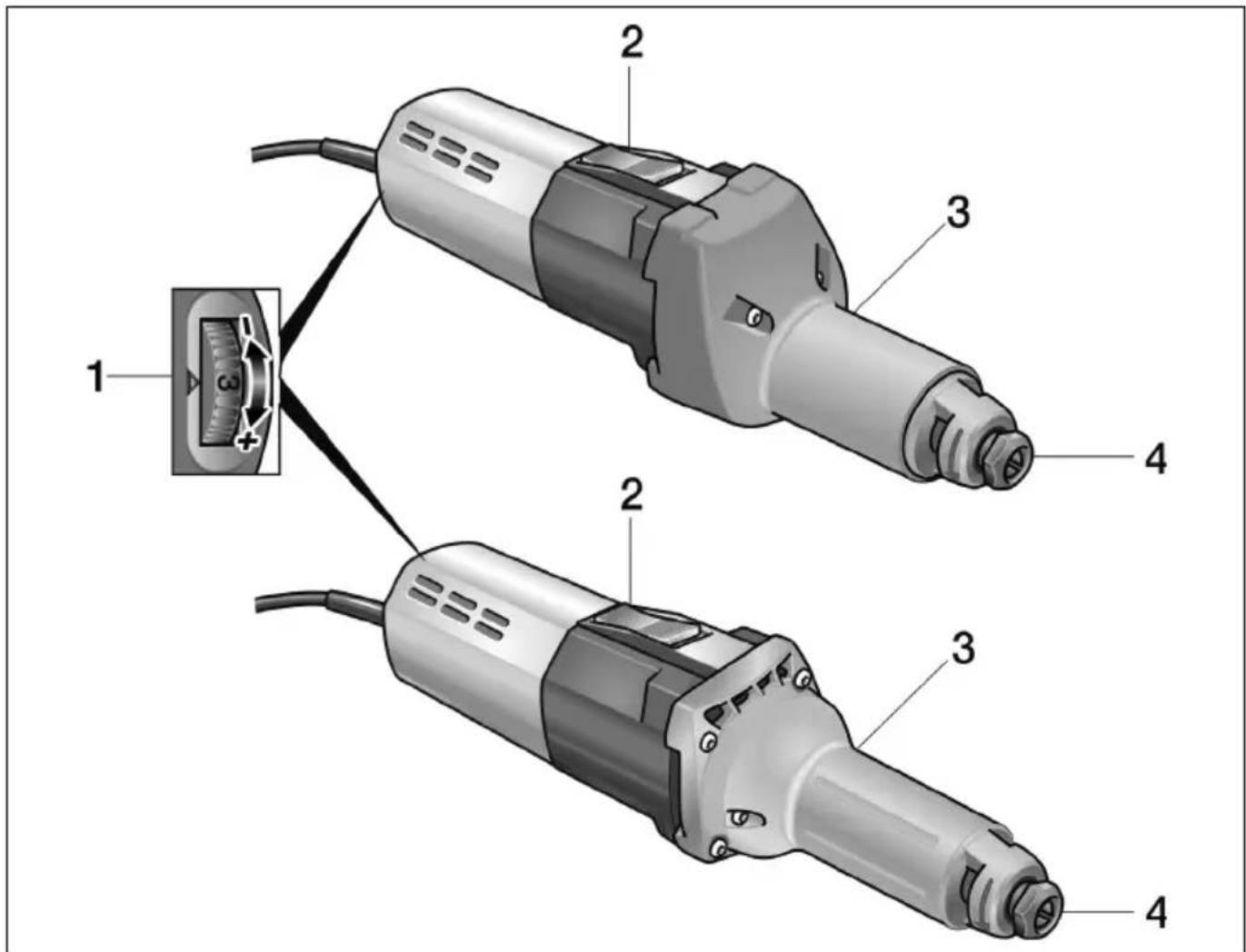

1 Sukimosi greičio reguliavimas
2 Jungiklis

Jungimui ir išjungimui.

Su fiksavimo padėtimi ilgalaikiam

naudojimui.

3 Suklio kaklelis

4 Fiksuojamoji įvorė su fiksuojamaja veržle

Nurodymai dirbant

JSPÉJIMAS!

Prieš bet kokius elektrinio jrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

ATSARGIAI!

Elektros tinklo jtampa ir ant parametru lentelės nurodyta jtampa turi sutapti.

Prieš pirmą naudojimą

Išpakuokite elektrinj jrankj ir jo reikmenis bei priedus ir patikrinkite, ar nėra pakenkimų transportuojant.
■ Jstatykite šlifavimo antgalj.

Šlifavimo antgalio įstatymas ir pakeitimas

1. 2.

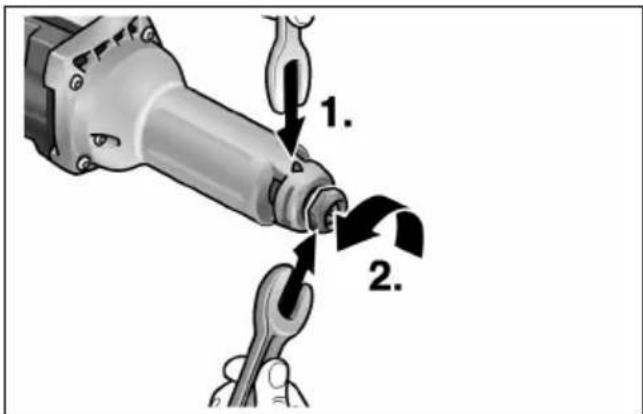

■ Su veržliarakčiu SW14 laikykite šlifavimo suklį (1.). Su veržliniu raktu SW19 sukite prieš laikrodžio rodyklės judėjimo kryptį ir atlaisvinkite fiksuojamają veržlę (2.).

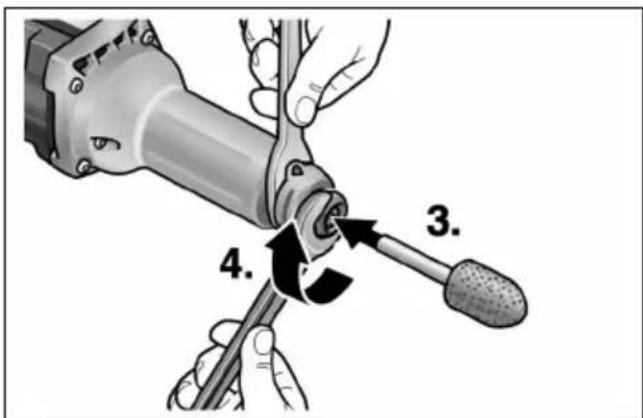

■ Šlifavimo antgalj jstatykite iki galo j fiksuojamają jvorę (3.).

3. 4.

■ Fiksuojamają verzlę užveržkite su veržliniu raktu SW19 (4.), sukdami pagal laikrodžio rodyklės judėjimo kryptį.

NURODYMAS

Naudokite tik nepažeistus, tiksliai besisukančius šlifavimo antgalius. Jei reikia, panaudokite galandimo akmenj arba pakeiskite šlifavimo antgalj.

Sukimosi greičio reguliavimas

3 +

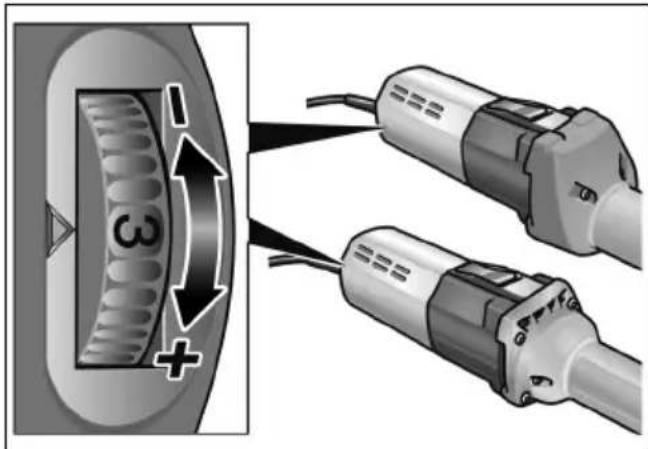

Norėdami parinkti sukimosi greitį, reguliavimo ratuką pasukite į reikiamą padėtį.

Elektrinio įrankio jjungimas ir išjungimas

Jungimas trumpalaikio darbo režimui be fiksavimo:

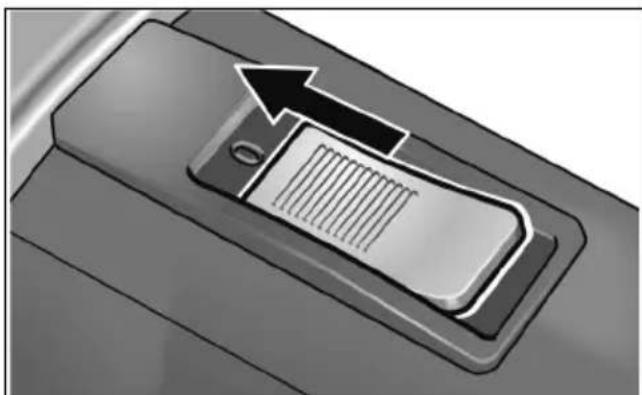

■ Jungiklj pastumkite j priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite.

Jungimas ilgalaikio darbo režimui su fiksavimu:

ATSARGIAI!

Po maitinimo nutrūkimo, jungtas prietaisas vėl pradeda veikti.

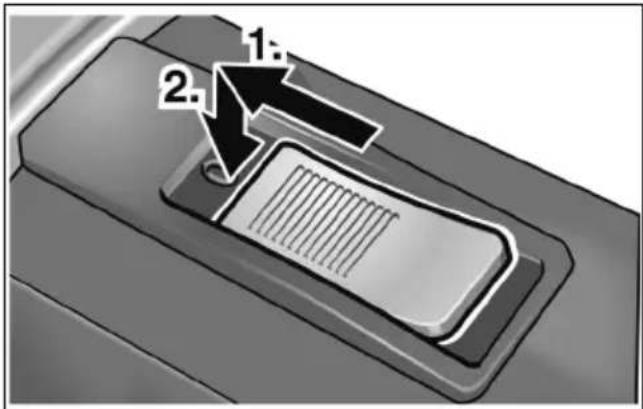

■ Jungiklj pastumkite j priekj (1.) ir užfiksuokite toje padėtyje, paspausdami jo priekinę dalj (2.).

Išjunkite prietaisą:

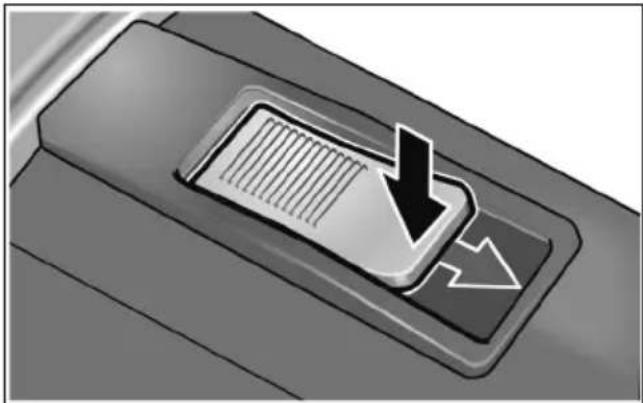

■ Norėdami išjungti įrankį, atpalaiduokite jungiklj, paspausdami jo užpakalinę dalį.

Apsauga nuo perkrovos

■ Esant trumpalaikei perkrovai, apsauga nuo perkrovos apsaugo variklj nuo gedimų, automatiškai išjungdama prietaisą.

Daugiau informacijos apie gamintojo produkcija rasite internete adresu: www.flex-tools.com.

Patarimai dirbant

• Šlifavimo antgalj prie detalės prispauskite tik tada, kai prietaisas pasieks visą sūkių skaičių.
  ■ Jei norite pasiekti gera šlifavimo rezultata, šlifavimo antgalj tolygiai judinkite per šlifuojamą paviršiu. Nespauskite per stipriai.
  ■ Po išjungimo šlifavimo antgalis trumpą, laiką dar sukasi.
  ■ Prietaisą H 1105 VE taip pat galima naudoti pritvirtinus prie staklių. Išmontuokite laikomajį gaubtą ir prietaisą įtvirtinkite į atitinkamą įrenginį (fiksuojamasis skersmuo 40 mm).

Techninis aptarnavimas ir priežiūra

JSPĖJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Valymas

ISPĖJIMAS!

Nenaudokite vandens arba skystų valiklių.

■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
■ Apsauginj gaubtą ir pasukamą krašto segmentą valykite sausu suslėgtuoju oru.

Remontas

Remontuoti atiduokite tik j gamintojo jgaliotas dirbtuves.

NURODYMAS

Garantiniu laikotarpiu neleistina atsukti sraigtų variklio korpuse. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Atsarginės dalys, priedai ir reikmenys

Priedas Prekės kodas

Fiksuojamoji įvorė 6 mm	228.656
Veržliaraktis 254.917
Veržlinis raktas 104.914

Informaciją apie kitus priedus, ypač jdedamuosius darbo jrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse.

Neišmeskite elektrinių įrankių įbuitinių atliekų konteinerius

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE -Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Bolles Q - r

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba ka
