BRUKSANVISNING H 1105 VE Flex

Zubehör Artikelnummer

Toebehoren Artikelnummer

Spantang 6 mm 228.656

Teckenförklaring ..... 90

För din säkerhet 90

Buller och vibration ..... 93

Tekniska data 94

Översikt 95

Bruksanvisning 96

Underhåll 97

Skrotning och avfallshantering ..... 98

(€-Försäkran om överensstämmelse ... 98

Ansvar 98

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Omvarningen ej beaktas kan person-ellersakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs noggrant igenom bruksanvisningen för att minska risken för skador!

Använd skyddsglasögon!

Använd hörselskydd!

Avfallshantering (skrotning) (se sida 98)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

• f öreliggande bruksanvisning,
• "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr315.915),
  – gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå.

Elverktyget får endast användas

• f ör avsett ändamål,
  -i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Den raka slipmaskinen är avsedd

– för användning inom industri och hantverk,
– för slipning och avgradning av metall,
– för användning med i denna anvisning angivna eller av tillverkaren rekommenderade tillbehör.

H 1105 VE

– för finslipning vid gjutning med slipstift och sliphylsor,
– för användning med lamellskivor,
- uteslutande för användning med verktyg som är godkända för 6500 rpm.

H 1127 VE

– för användning med korundslipstift,
- uteslutande för användning med verktyg som är godkända för 30000 rpm.

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

- Detta elverktyg är avsett för användning som slipmaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

- Detta elverktyg är ej lämpligt för slipning med sandpapper, arbete med trådborste, polering och kapning.

Ej avsedd användning av elverktyget kan leda till skador.

■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg.

Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal.

Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mätt.

Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.

■ Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel.

Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.

■ Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet.

Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar.

Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.

Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden.

Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

■ Håll alltid nätsladden på avständ från roterande verktyg.

Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla.

Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.

■ Låt aldrig maskin vara igång när den bärs.

Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.

■ Rengör maskinens luftöppningar regelbundet.

Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.

■ Använd ej maskinen i närheten av brännbart material.

Gnistor kan tända dessa material.

■ Använd aldrig verktyg som kräver kylvätska.

Användning av vatten eller andra kylmedel kan leda till elektriska stötar.

Särskilda säkerhetsanvisningar för slipning:

■ Använd uteslutande för denna maskin godkända slipverktyg och det för dessa verktyg avsedda sprängskyddet.

Slipverktyg som inte är avsedda för denna maskin kan inte avskärmas tillräckligt och är osäkra.

■ Slipverktygen får endast användas för därför rekommenderat ändamål.

Till exempel: Slipa aldrig med en diamant-sliptallriks sidyta. Diamantsliptallrikar är avsedda för slipning med sliptallrikens undersida. Kraftinverkan från sidan kan bryta dessa slipverktyg.

■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp verktyg.

Lämpliga flänsar stöder verktygen och minskar därmed risken för brott.

■ Använd ej nötta verktyg från större maskiner.

Verktygen för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning.

Om t. ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett backslag. Slipskivan rör sig då mot eller från operatören beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas.

Ett backslag är följden av felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten.

Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.

■ Håll alltid händerna på avstånd från roterande verktyg.

Verktyget kan vid vid backslag röra sig över handen.

■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag.

Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.

Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar.

Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

■ Använd inte en kedjesåg eller ett tandat sågblad.

Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.

Vidare säkerhetsanvisningar

Avslipning av blyfärg är ej lämpligt. Blyfärger bör endast avlägsnas av specialist.
■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).

Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas.

Använd dammskyddsmask.

Använd suganläggningar.

Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
Använd aldrig maskinen med defekt sladd. Vidrör ej den skadade sladden och dra ut nätkontakten om sladden skadades under arbetet. Defekt sladd höjer risken för en elektrisk stöt.

SAKSKADOR!

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

	Ljudtryck L_pA [dB(A)]	Ljudeffekt L_WA [dB(A)]
H 1105 VE 8	6 97
H 1127 VE 9	0 101
	Osäkerhet K = 3 dB

Sammanlagt svängningsvärde (vid slipning av metallytor):

	Emissionsvärde ah[m/s2]
H 1105 VE 3,1
H 1127 VE 3,2
Osäkerhet: K [m/s2]	1,5 1,8

WARNING!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Tekniska data

Typ		Raka slipmaskinen
		H 1105 VE H 11	27 VE
Max slipskive-∅bakelit/keramiskt	mm 30 30
Max slipskive-∅fiberförstärka	mm 50 50
Nätspänning V/Hz 230/50 230/50
Märkeffekt W 710 710
Avgiven effekt W 420 420
Varvtal rpm 2500–6500	10000–30000
Spännhals-∅ mm 40	40
Verktygshållare		3, 6, 8 mm, ^1/_4"	3, 6, 8 mm, ^1/_4"
Skyddsisolering		☐/II	☐/II
Vikt (utan nätsladd)	kg	2,1	1,8

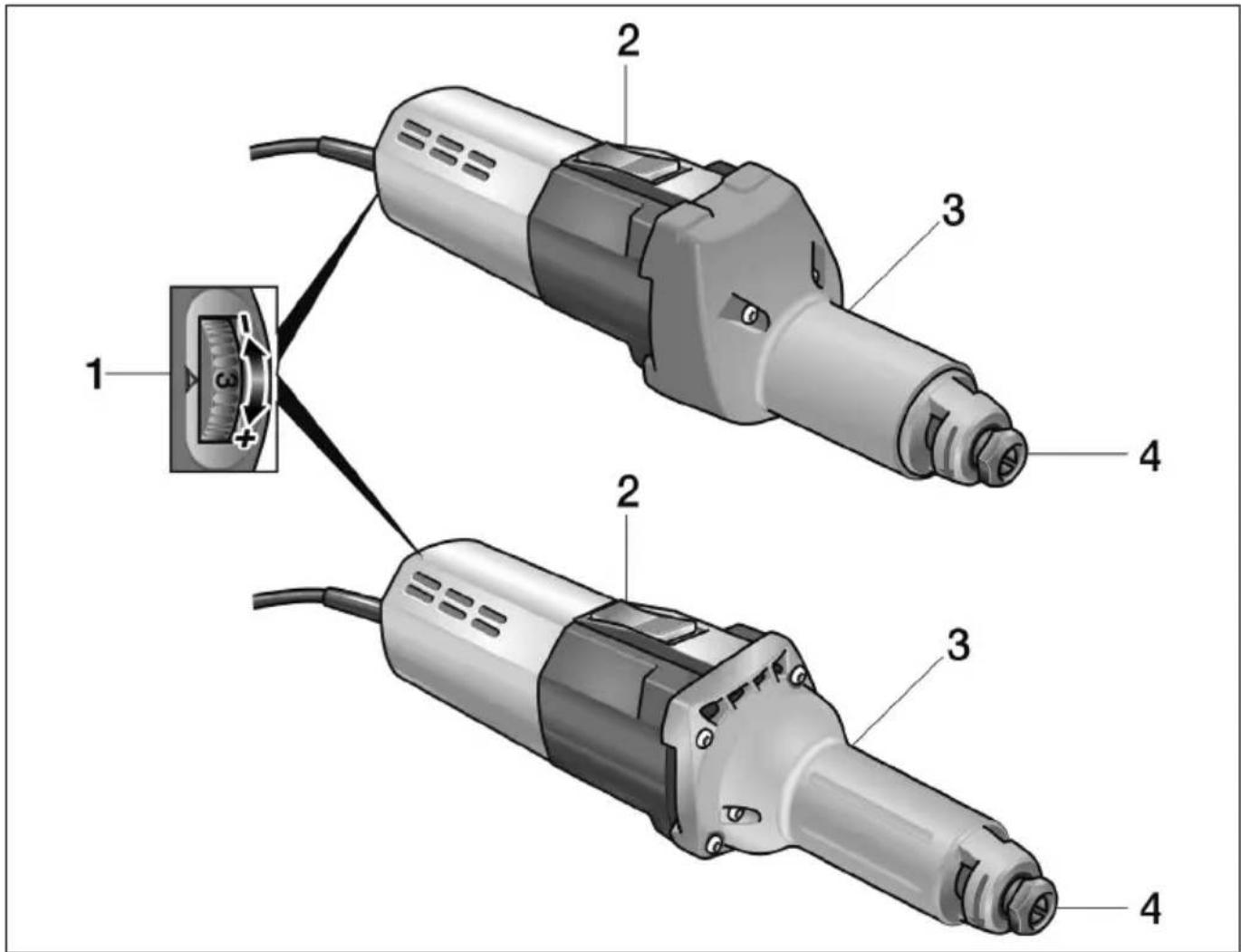

Översikt

1 Hastighetsinställning

2 V i p p k o n t a k t

För till- och frånslagning.

Med spärrläge för kontinuerlig drift.

3 Maskinhals

4 Spännhylsa med spännmutter

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

VAR FÖRSIKTIG!

Närspänningen och den på typskylten angivna spänningen måste överensstämma.

Före start

■ Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.
■ Montera slipverktyg.

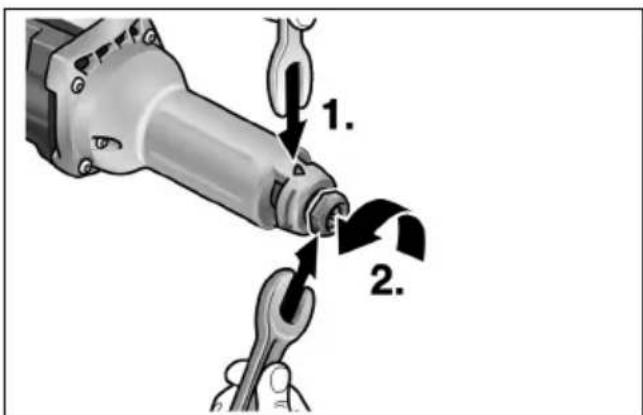

Montering och byte av slipverktyg

1. 2.

■ Håll fast spindeln med stoppnyckeln (NV14) (1.). Vrid moturs med u-nyckeln (NV19) och lossa spännhylsan (2.).

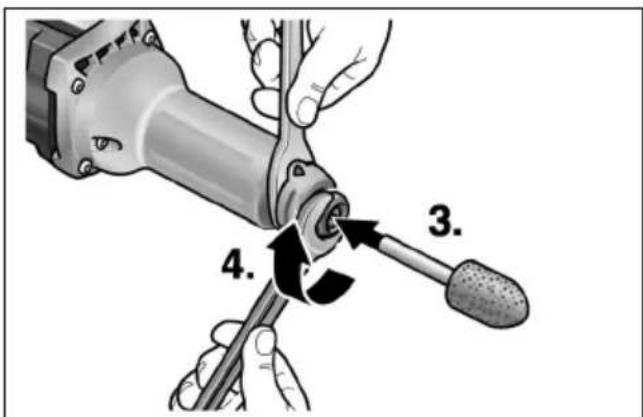

■ Stick in slipverktygets skaft i spännhylsan så långt det går (3.).

3. 4.

Dra åt spännmuttern med u-nyckeln (NV19) (4.) genom att vrida den medurs.

OBS

Använd endast felfria och jämnt roterande slipverktyg. Använd slipsten vid behov eller bytslipverktyg.

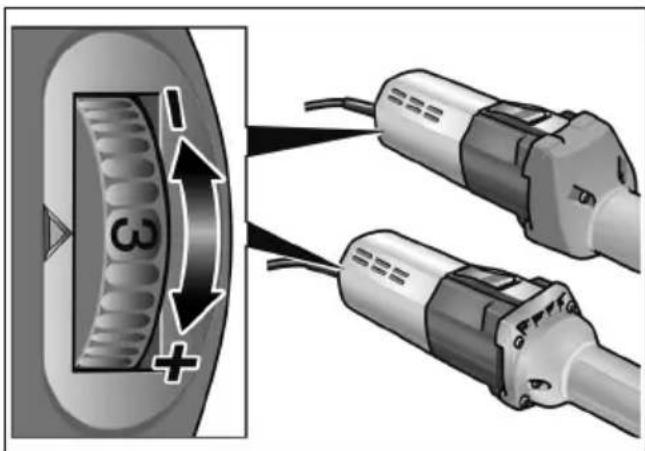

Hastighetsinställning

Ställ ratten på önskat arbetsvarvtal.

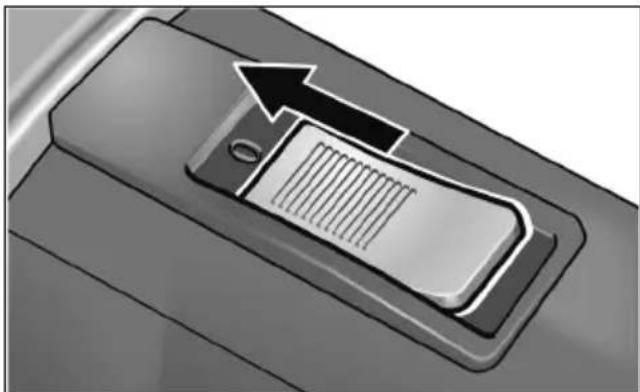

Elverktygets till- och frånslagning Kort drift utan spärr:

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Fränkoppling: Släpp vippkontakten.

Efter strömavbrott startar den tillkopplade maskinen automatiskt igen.

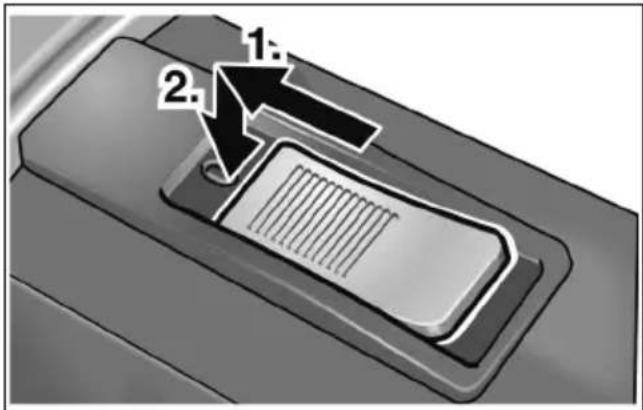

- Tillkoppling: För vippkontakten framåt (1.) och tryck på främre ändan tills den snäpper fast (2.).

Fränkoppling:

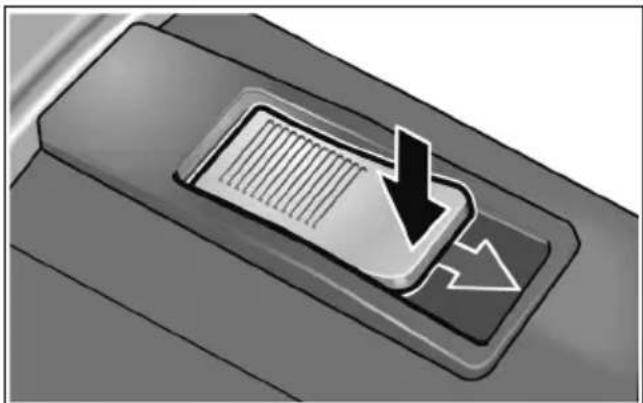

■ Fränkoppling: Tryck på vippkontaktens bakre ända.

Överbelastningsskydd

■ För att vid stark överbelastning förhindra att motorn tar skada slås den automatiskt från av ett överbelastningsskydd.

Besök tillverkarens hemsida www.flex-tools.com för mer detaljerad information om produkterna.

Arbetsanvisningar

Lägg ej an slipverktyget mot arbetsstycket förrän maskinen nätt full hastighet.
■ För att uppnå ett gott resultat måste slipverktyget föras jämnt över ytan. Tryck inte för starkt mot ytan.

■ Slipverktyget fortsätter att rotera kort tid efter frånkopplingen.
■ H 1105 VE kan även användas som supportslipmaskin. För detta ändamål grepphylsan tas av och maskinen spännas in i motsvarande anordning (spänn-∅ 40 mm).

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Rengöring

WARNING!

Användvarken vatten eller andra rengöringsvätskor.

Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.
■ Rengör skyddshuven och det svängbara kantsegmentet med torr tryckluft.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

OBS

Lossa ej skruvarna på motorkåpan under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reservdelar och tillbehör

Tillbehör Artikelnummer

Spännhylsa 6 mm 228.656

Stoppnyckel 254.917

U-nyckel 104.914

För tillbehör, särskilt slipmaterial, se tillverkarens katalog.

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 i henhold til bestemmelsene i direktivet 2014/30/EU, 2006/42/EG, 2011/65/EU.

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
