LIETOŠANAS INSTRUKCIJA H 1105 VE Flex
Iv Lietošanas pamācības oriģināls ...... 176
Trokšni un vibrācija .....180
Tehniskā informācija .....181
Iss apskats ....182
Lietošanas noteikumi .....183
Tehniskā apkope un kopšana .....185
Norādījumi par likvidēšanu .....185
C€-Atbilstība....185
Atbildības izslēgšana .....185
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību.
Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.
UZMANĪBU!
Apzīmē iespējamu bīstamu situāciju.
Sī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS
Apzīmē izmantošanas ieteikumus un svarīgu informāciju.
Simboli uz instrumenta
Traumatisma riska samazināšanai izlasiet lietošanas pamācību!
Nēsājiet acu aizsargu!
Nēsājiet trokšņu aizsargu!
Norādījums par vecās iekārtas likvidēšanu (sk. 185. lpp.)!
Jūsu drošībai
BRĪDINĀJUMS!
Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:
- šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.
Šis elektroinstruments izgatavots atbilstoši tehnikas limenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.
Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai
- p a r e d z ëtajiem darbiem,
- d r o š ības tehnikaskuobėem atbilstošā stāvokli.
Drošību ietekmējoši traucējumi nekavējoties jānovērš.
Noteikumiem atbilstoša izmantošana
Slīpmašina paredzēta
– profesionālai izmantošanai rūpniecībā un amatniecībā,
– slīpēšanai un grātu noņemšanai no metāla,
- izmantošanai ar aprīkojumu, kas ir norādīts šajā lietošanas pamācībā vai kuru iesaka ražotājs.
H1105VE
- smalkslīpēšanai formu veidošanā ar slīpēšanas galvām un sprostslīpripām,
– darbā ar plāksnīšu abrazīvajiem instrumentiem,
– darbā tikai ar instrumentiem, kuriem ir pieļaujami līdz 6500 apgr./min.
H1127VE
– darbā ar korunda slīpēšanas galvām,
- darbā tikai ar instrumentiem, kuriem ir pieļaujami līdz 30000 apg.r/min.
Drošības tehnikas norādījumi
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus un norādījumus.
Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.
■ Šo elektroinstrumentu jāizmanto kā slīpmašīnu. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci.
Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.
■ Šis elektroinstruments nav piemērots slīpēšanai ar smilšpapīru, darbam ar stieplu sukām, pulēšanai vai griešanai ar slīpripu.
Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.
Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.
■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.
Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakal.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem.
Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
■ Slīpripām, slīpēšanas škīvjiem vai citam aprīkojumam precīzi jāpieguļ jūsu elektroinstrumenta slīpēšanas darbvārpstai.
Izmantojamie instrumenti, kuri precīzi nepiegul elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.
■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras izmantošanas pārbaudiet izmanto-jamo instrumentu škēlumus un plaisas, slīpēšanas škīvju plaisas, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmanto-jamais instruments nokrīt, pārbaudiet tā bojājumus vai izmantojiet nebojātu izmantojamo instrumentu. Ja ir notikusi izmantojamā instrumenta kontrole unt izmantošana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu.
Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
■ Nēsājiet individuālu aizsarga-prīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām.
Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.
■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsarga-prīkojums.
Sagataves atlūzas vai salūzuši izmantojamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli.
Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detaļās un izraisīt elektrotraumu.
■ levērojiet, lai tikla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā.
Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektro-instrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.
Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Nelaujiet elektroinstrumentam darboties, ja Jūs to nesat.
Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.
■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.
Motora ventilators ilevelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.
Dzirksteles var šos materiālus aizdedzināt.
■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekļi.
Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.
īpaši drošības tehnikas noteikumi slīpēšanai:
■ Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.
Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.
■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespējām.
Piemēram: Nekad neslīpējiet ar dimanta slīpēšanas škīvja sānu virsmu. Dimanta slīpēšanas škīvji ir paredzēti materiāla noņemšanai ar slīpēšanas škīvja apakšējo malu. Šie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.
Izmantojiet tikai nebojātus pareiza lieluma un formas savilcējatlokus Jūsu izvēlētajam izmantojamam instrumentam.
Piemēroti atloki sargā izmantojamos instrumentus un līdz ar to samazina lūzuma bīstamību.
■ Neizmantojiet lieläku elektroinstrumentu nolietotus izmantojamos instrumentus.
Lielāku elektroinstrumentu izmantojamie instrumenti nav konstruēti mazo elektro-instrumentu lielākam apgriezienu skaitam un var salūzt.
Atsitiens un atbilstoši drošības tehnikas noteikumi
Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izmantojamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokēšanas vietā.
Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu.
Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā. Tā slīpripas var arī lūzt.
Atsitiens ir nepareizas vai klūdainas elektroinstrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.
■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.
Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.
■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.
Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.
Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.
Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.
■ Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.
Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai ari atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
■ Neizmantojiet kēdes vai zobzāğplātni.
Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.
Citi drošības tehnikas noteikumi
Nav ieteicama svina krāsu noslīpēšana. Svina krāsu noslīpēšanu drīkst veitk tikai specialists.
■ Neapstrādājiet materiālus, no kuriem var izdalīties veselībai bīstamas vielas (piem., azbests). Realizējiet aizsargpasākumus, ja var izveidoties veselībai kaitīgi, ātri uzliesmojoši vai sprādzienu izraisoši putekļi. Nēsājiet putekļu aizsargmasku. Izmantojiet nosūcējiekārtas.
■ Stradājot turiet stingri elektroinstrumentu abās rokās un nodrošiniet drošu stāju. Ar divām rokām elektroinstrumentu var vadīt drošāk.
■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektrotraumu iegūšanas risku.
MATERIĀLIE ZAUDĒJUMI!
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
Trokšni un vibrācija
Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 60745.
Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:
| Skaņas spiediens L_pA [dB(A)] | Skaņas jauda L_WA [dB(A)] | |
| H 1105 VE 8 | 6 97 | |
| H 1127 VE 9 | 0 101 | |
| Nedrošība K = 3 dB | ||
Svārstību summārā vērtība (slīpējot metāla virsmas):
| Emisijas koeficients a_h [m/s2] | ||
| H 1105 VE 3,1 | ||
| H 1127 VE 3,2 | ||
| NedrošībaK [m/s2] | 1,5 1,8 | |
BRĪDINĀJUMS!
Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.
NORĀDĪJUMS
Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā ari tas laiks, kurā ierīce ir gan izslēgta, vai ari darbojas, bet faktiski neatrodas darba procesā.
Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.
Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.
UZMANĪBU!
Śkaṇas spiedienam pārsniedzot 85 dB(A), jānēsā skaṇas aizsargu.
Tehniskā informācija
| Ierīces modelis | Slīpmašīna | ||
| H 1105 VE H 11 | 27 VE | ||
| Maks. abrazīvā instrumenta diametrssintētiskie sveķi/keramisks | mm 30 30 | ||
| Maks. abrazīvā instrumenta pastiprinātsšķiedrmateriāls | mm 50 50 | ||
| Tīkla spriegums V/Hz 230/50 230/50 | |||
| Patērējamā jauda | W | 710 | 710 |
| Lietderīgā jauda W 420 420 | |||
| Apgriezienu skaits apgr./min 2500–6500 10000–30000 | |||
| Savilcējkakla diametrs | mm 40 40 | ||
| Instrumenta nostiprinājums | 3, 6, 8 mm, ^1/_4 " | 3, 6, 8 mm, ^1/_4 " | |
| Aizsargklase | ☐/II | ☐/II | |
| Svars (bez pieslēguma kabeļa) | kg | 2,1 | 1,8 |

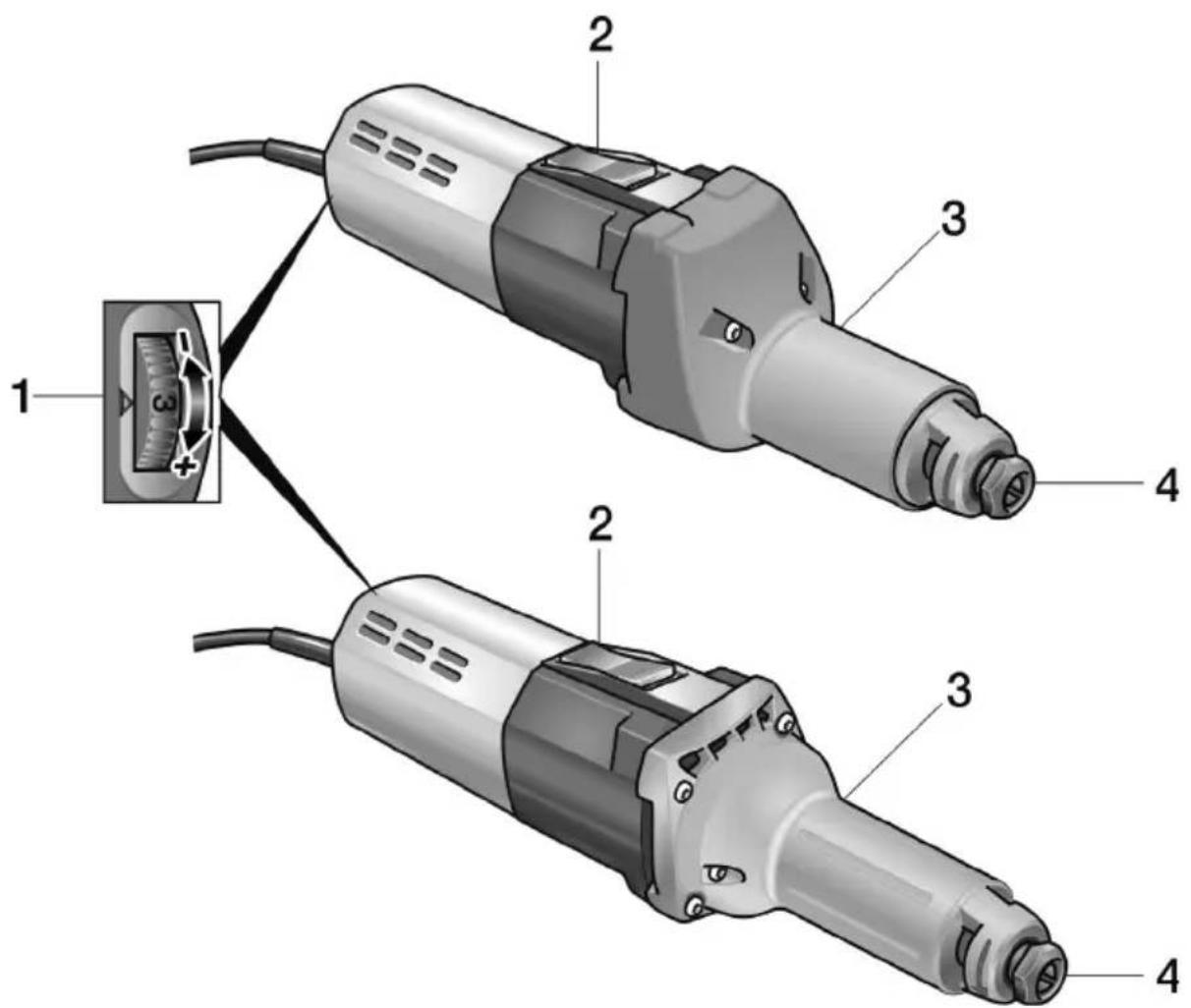

Iss apskats
1 Apgriezienu skaita iepriekšizvēle
2 S I ēdzis
leslēgšanai un izslēgšanai.
Ar fiksēšanas pozīciju ilgstošai
ekspluatācijai.
3 D a r b v ārpstas kakls
4 Spilžoklis ar savilcējuzgriezni
Lietošanas noteikumi
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.
UZMANĪBU!
Esošajam tikla spriegumam un sprieguma norādei uz firmas plāksnītes jāsakrīt.
Pirms ekspluatācijas
Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus.
■ levietojiet abrazīvo instrumentu.

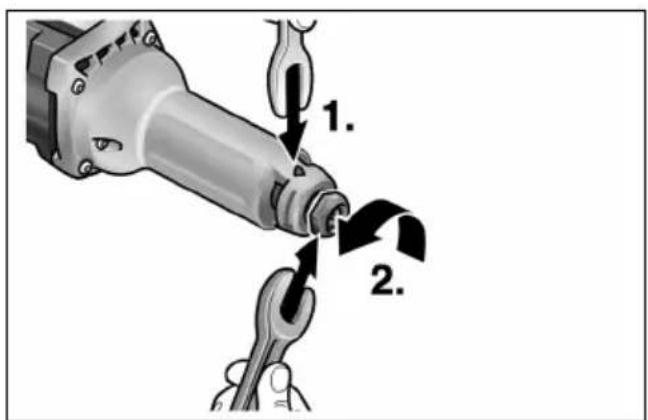

Abrazīvo instrumentu ievietošana un nomaiņa
■ lespraudiet abrazīvo instrumentu līdz atturim spīlžoklī (3.).


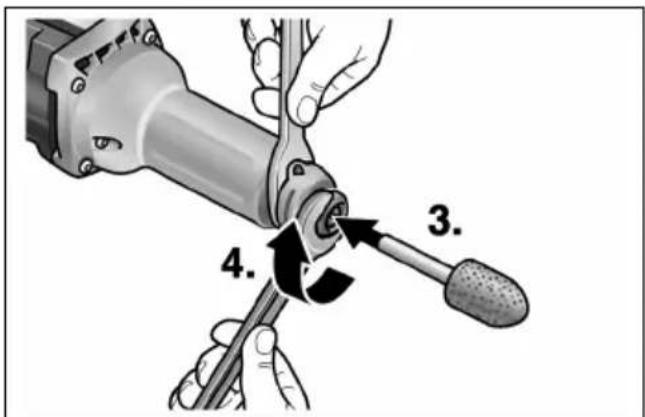

3. 4.■ Ar vienžokļatslēgu SW19 (4.) stingri pievelciet savilcējuzgriezni, griežot pulksteņrādītāju virzienā.
NORĀDĪJUMS
Izmantojiet tikai nebojātus, vienmērīgi rotējošus abrazīvos instrumentus. Ja nepieciešams, izmantojiet galodu vai nomainiet abrazīvo instrumentu.

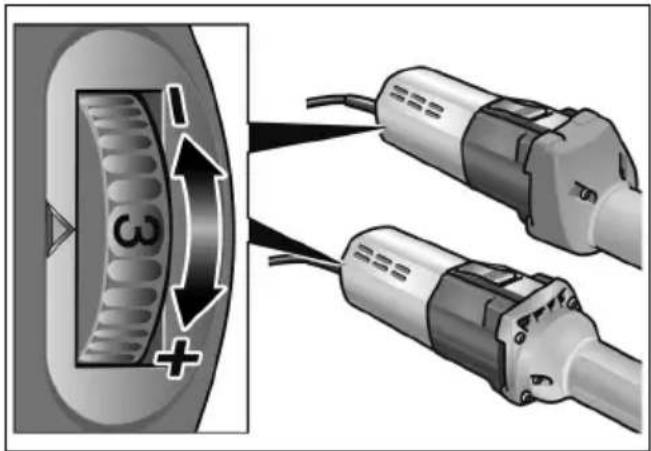

Apgriezienu skaita iepriekšizvēle


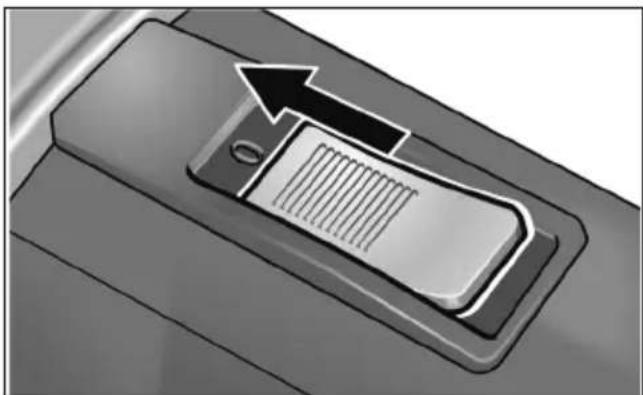

Elektroinstrumenta ieslēgšana un izslēgšana
Īslaicīgā darba režīms bez iefiksēšanās:
■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

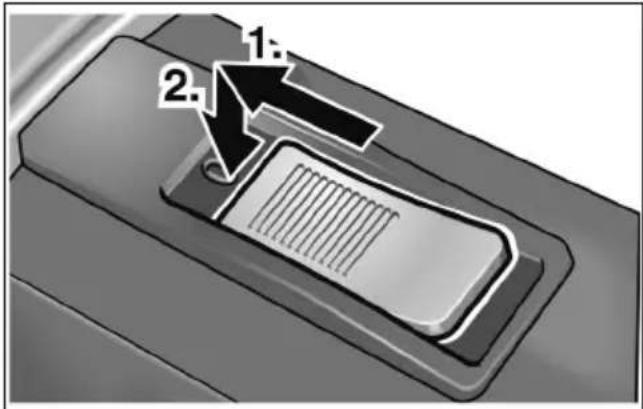

llgstošs darba režīms ar iefiksēšanos:
UZMANĪBU!
Pēc strāvas atslēgšanas ieslēgtais elektroinstruments sāk atkal darboties.


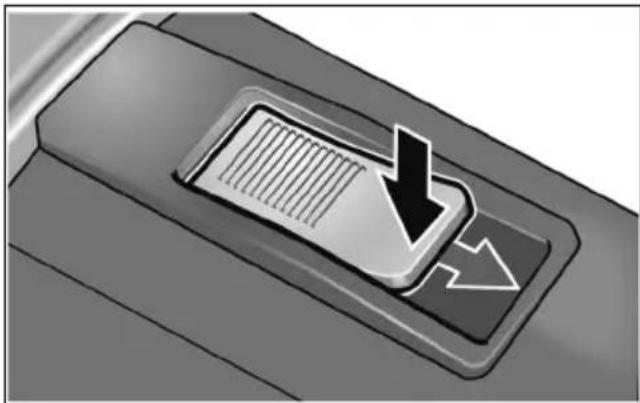

Ierīces izslēgšana:
■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakalējo galu.
Pārslodzes aizsardzība
Ekstrēmas, īslaicīgas pārslodzes gadījumā pārslodzes aizsardzība novērš motora bojājumus, automātiski izslēdzot ierīci.
Papildinformāciju par ražotāja izstrādājumiem var saņemt zem www.flex-tools.com.
Darba norādījumi
■ Pielieciet abrazīvo instrumentu pie sagataves tikai tad, ja ierīce ir sasniegusi pilnu apgriezienu skaitu.
■ Labu slīpēšanas rezultātu sasniegšanai, virziet abrazīvo instrumentu vienmērīgi pār slīpējamo virsmu. Nespiediet pārāk stipri.
■ Pēc izslēgšanas abrazīvais instruments kādu laiku turpina rotēt.
■ H 1105 VE var izmantot arī kā suportslīpētāju. Šim nolūkam demontējiet roktura apvalku un iespīlējiet ierīci atbilstošajā palīgierīcē (savilcējdiametrs 40 mm).
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.
Tīrīšana
BRĪDINĀJUMS!
Neizmantojiet üdeni un škidrus tīrīšanas līdzekļus.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
■ Aizsargapvalku un grozāmo malas segmentu tīriet ar sausu saspiesto gaisu.
Remontdarbi
Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.
NORĀDĪJUMS
Garantijas laikā neatlaidiet motora korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.
Rezerves daļas un aprīkojums
Aprīkojums Artikula numurs
| Spilžoklis 6 mm 228.656 |
| Apturspiles 254.917 |
| Vienžoklatslēga 104.914 |
Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā.
Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.
Tikai ES valstīm. Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.
NORĀDĪJUMS
Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.
CE -Atbilstība
Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:
EN 60745 atbilstoši direktīvu
2014/30/ES, 2006/42/EB,
2011/65/ES noteikumiem.
Par tehnisko dokumentāciju atbild:
Atbildības izslēgšana
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ.
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.
