KASUTUSJUHEND H 1105 VE Flex
et Originaalkasutusjuhend 158
It Originali naudojimo instrukcija 167
Kasutatud sümbolid .....158
Teie ohutuse heaks .....158
Müra- ja vibratsioon .....161
Tehnilised andmed .....162
Ülevaade 163
Kasutusjuhend .....164
Hooldus ja korrashoid .....165
Jäätmekäitlus ....166
C€-Vastavus ....166
Vastutuse välistamine .....166
Kasutatud sümbolid
HOIATUS!
Tähistab otsest ähvardavat ohtu.
Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.
ETTEVAATUST!
Tähistab ohtlikku olukorda.
Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.
MÄRKUS
Tähistab olulist informatsiooni või nõuannet kasutajale.
Sümbolid seadmel
Vigastusohu vähendamiseks lugege kasutusjuhend läbi!
Kanda silmakaitset!
Kanda kuulmiskaitset!
Vana seadme jäätmekäitlus (vaata lehekülge 166.)!
Teie ohutuse heaks
HOIATUS!
Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:
- käesolev kasutusjuhend,
– lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud-nr 315.915),
- töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.
Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.
Kasutada elektritööriista ainult
– selleks ette nähtud otstarbel,
- tehniliselt korras seisundis.
Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.
Otstarbekohane kasutamine
Otslihvija on ette nähtud
– professionaalseks kasutamiseks tööstuses ja käsitöönduses,
– metalli lihvimiseks ja kraatide eemaldamiseks,
- kasutamiseks tarvikutega, mida nimetatakse käesolevas kasutusjuhendis või mida tootja soovitab.
H1105VE
– valuvormimisel peenlihvimiseks lihvotsakute ja lamell-lihvketastega,
- kasutamiseks lamell-lihvtarvikutega,
- kasutamiseks vaid tarvikutega, mille lubatud pöörete arv on kuni 6500 pööret minutis.
H1127VE
- kasutamiseks korundist lihvotsakutega,
- kasutamiseks vaid tarvikutega, mille lubatud pöörete arv on kuni 30000 pööret minutis.
Ohutusjuhised
HOIATUS!
Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.
Kõnesolevat elektritööriista kasutada lihvimismasinana. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest.
Kui te ei järgi nimetatud öpetusi, vöib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/vöi tekkida tösised vigastused.
Käesolev elektritööriist ei sobi liivapaberiga lihvimiseks, traatharjaga töötlemiseks, poleerimis- ja lõiketöödeks.
Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.
- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud.
Ainuüksi see, kui te saate tarviku elektritööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.
Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritööriista maksimaalsed pöörded.
Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.
Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele.
Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.
■ Lihvkettad, lihvtallad või muud tarvikud peavad teie elektritööriista lihvispindliga täpselt sobima.
Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.
- Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid või kulumisjälgi. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka köik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega.
Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.
Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest.
Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest.
Pikemat aega müra käes töötamise tagajärjel vöib tekkida kuulmiskadu.
■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid.
Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.
■ Tööde teostamisel, kus seade vöib kokku puutuda peidetud elektrijuhtmetega vöi minna vastu seadme enda vörgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest.
Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal.
Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.
- Årge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.
Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.
- Årge jätke elektritööriista ühest kohast teise viimise ajaks käima.
Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.
■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid.
Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu vöib pöhjustada elektrilisi ohtusid.
- Ärge kasutage elektritööriista süttivate materjalide lähedal.
Sädemed võivad need materjalid põlema süüdata.
- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.
Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.
Eriohutusnõuded lihvimiseks
■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nendele lihvimisvahenditele ette nähtud kaitsekatteid.
Lihvimisvahendid, mis ei ole elektritööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.
■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud.
Näiteks: ärge kunagi lihvige teemantlihvtalla servaga.
Teemantlihvtaldade puhul kasutatakse materjali eemaldamiseks lihvtalla alumist poolt. Surve avaldamine küljele võib lihvimisvahendi ära lõhkuda.
■ Kasutage teie poolt valitud tarviku jaoks alati öige suuruse ja kujuga tervet kinnitusäärikut.
Sobivad äärikud toestavad tarvikuid ja vähendavad nende purunemise ohtu.
- Ärge kasutage suuremate elektritööriistade ärakulunud tarvikuid.
Suuremate elektritööriistade tarvikud ei ole ette nähtud väiksemate elektritööriistadega suurematel pääretel töötamiseks ja võivad puruneda.
Tagasilöök ja vastavad ohutusjuhised
Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.
Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.
Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.
■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögiTekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni-momentide üle võimalikult suur.
Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.
- Ärge kunagi pange kätt pöörleva tarviku lähedale.
Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.
■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.
Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.
■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.
Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.
- Ärge kasutage ketiga või hammastega saelehte.
Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.
Ohutusalane lisateave
■ Ei soovitata kasutada pliivärvide lihvimiseks. Seda peaks tegema ainult vastav spetsialist.
■ Mitte töödelda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Tervist kahjustavate, süttivate või plahvatusohtlike tolmude käes töötamisel tuleb rakendada kaitseabinõusid. Kanda tolmumaski. Kasutada imemisseadet.
■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend. Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.
- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.
MATERIAALNE KAHJU!
■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.
Müra- ja vibratsioon
Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.
Seadme tüüpiline A-väärtuse müratase:
| Helirõhk LpA[dB(A)] | HelivõimsusLWA[dB(A)] | |
| H 1105 VE 86 97 | ||
| H 1127 VE 90 101 | ||
| Määramatus K = 3 dB | ||
Vibratsiooni koguväärtus (metallpindade lihvimisel):
| Emissiooni väärtus a_h [m/s2] | ||
| H 1105 VE 3,1 | ||
| H 1127 VE 3,2 | ||
| MääramatusK [m/s2] | 1,5 1,8 | |
HOIATUS!
Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.
MÄRKUS
Käesolevas öpetuses antud vibratsiooni tase on möödetud juhendi EN 60745 standarditud möötmismeetodi järgi ning seda vöib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega vöi ei hooldata nöuetele vastavalt, vöivad tekkida körvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus vöib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud vöi küll käib, ent sellega ei töötata. See vöib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.
Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.
ETTEVAATUST!
Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.
Tehnilised andmed
| Seadmetüüp Otslihvija | |||
| Max lihvimistarviku läbimõõt tehisvaik/keraamiline | mm 30 30 | ||
| Max lihvimistarviku läbimõõt kiudmaterjaliga armeeritud | mm 50 50 | ||
| Võrgupinge V/Hz 230/50 230/50 | |||
| Võimsustarve W 710 710 | |||
| Väljundvõimsus W 420 420 | |||
| Pöörded p/min 2500–6500 10000–30000 | |||
| Pingutusrõnga läbimõõt | mm 40 40 | ||
| Tööriista kinnitus | 3, 6, 8 mm, ^1/_4" | 3, 6, 8 mm, ^1/_4" | |
| Kaitseklass | ☐/II | ☐/II | |
| Kaal (ilma ühenduskaablita) | kg 2,1 1,8 | ||

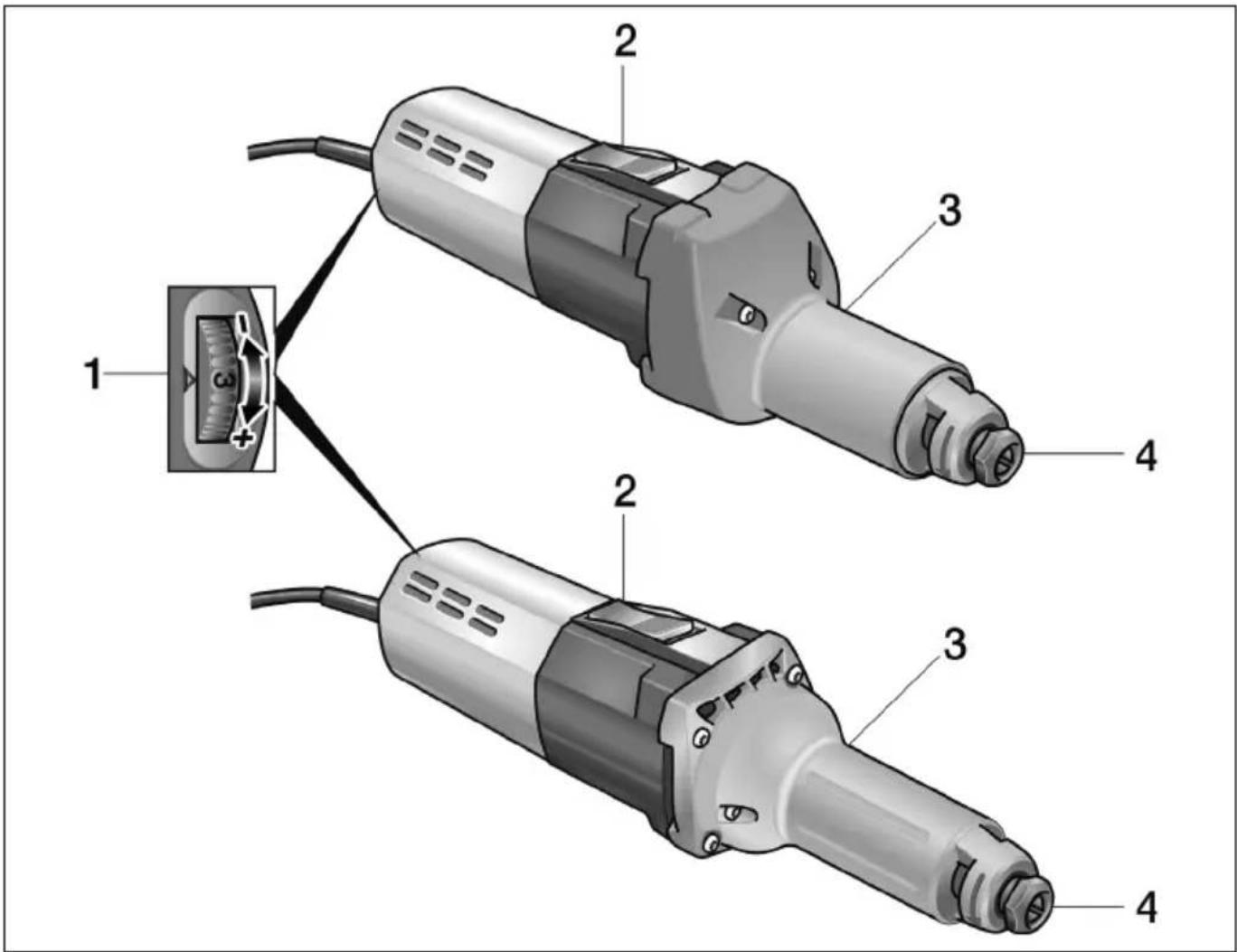

Ülevaade
Sisse- ja väljalülitamiseks.
Piirasendiga püsirežiimi jaoks.
3 Spindli kael
4 Tsang koos kinnitusmutriga
Kasutusjuhend
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.
ETTEVAATUST!
Võrgupinge peab vastama seadme andmeplaadil nimetatud pinge andmetele.
Enne kasutuselevõttu
Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas köik osad on olemas ning kas need ei ole saanud transpordi käigus kahjustada.
■ Kinnitada lihvimistarvik.
Lihvimistarvikute paigaldamine ja vahetamine


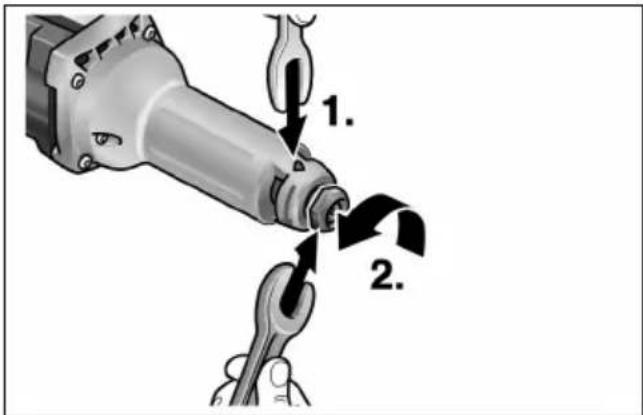

1. 2.■ Hoida lehtvõtmega SW14 lihvimise spindlist kinni (1.). Keerata ühepoolse lehtvõtmega SW19 vastupäeva ja võtta kinnitusmutter (2.) lahti.

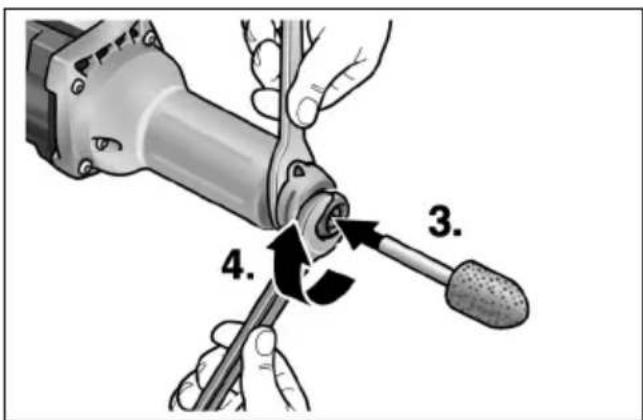

■ Torgata lihvimistarvik tsangi lõpuni sisse (3.).
MÄRKUS
Kasutada vaid kahjustamata, ühtlaselt pöörlevaid lihvimistarvikuid. Vastasel korral töödelda teritusvahendiga või vahetada lihvimistarvik välja.

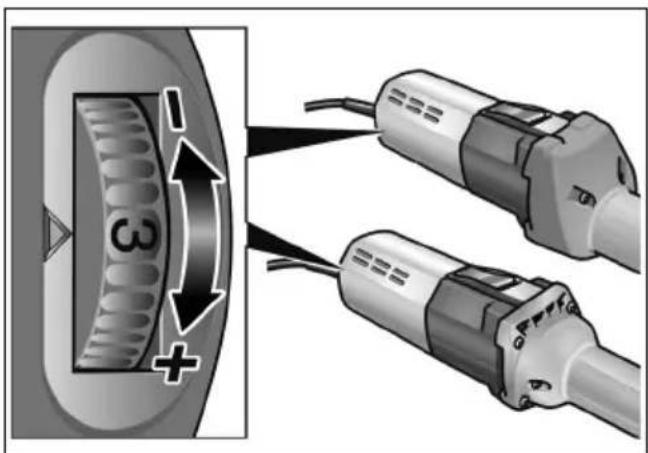

Pöörete eelvalik
Pöörete seadmiseks valida reguleeri-misrattaga soovitud arvväärtus.

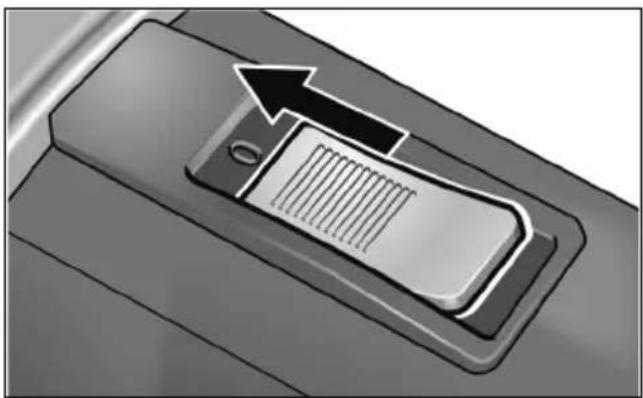

Elektritööriista sisse- ja väljalülitamine Lukustuseta lühirežiim:
■ Lükata lüliti ette ja hoida kinni,
■ Väljalülitamiseks lasta lüliti lahti.
Lukustusega püsirežiim:
ETTEVAATUST!
Pärast voolukatkestust hakkab sisse lülitatud elektriseade uuesti tööle.


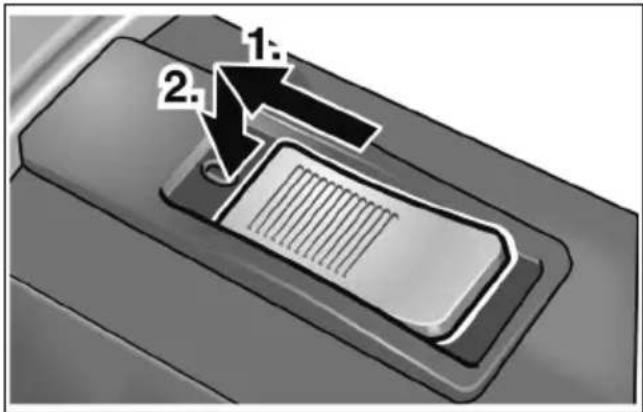

1. 2.■ Lükata lüliti ette (1.) ning lukustada vajutusega esiotsale (2.).

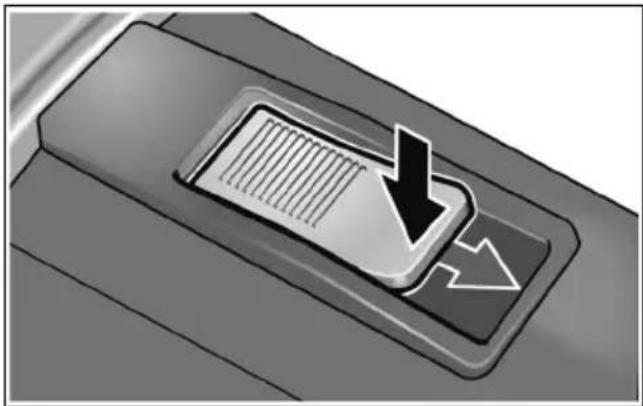

Lülitada seade välja:
■ Väljalülitamiseks vajutada lüliti tagaotsale.
Ülekoormuskaitse
Ekstreemse lühiajalise ülekoormuse korral kaitseb ülekoormuse kaitse mootorit vigastuste eest sellega, et lülitab seadme automaatselt välja.
Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.
Käitus
■ Lihvimistarvik asetada töödeldavale materjalile alles siis, kui seade on saavutanud täiskiiruse.
■ Hea lihvimistulemuse saamiseks liigutada lihvimistarvikut ühtlaste liigutustega mööda lihvitavat pinda. Mitte suruda liiga tugevalt.
Pärast väljalülitamist keerleb lihvimistarvik veel veidi aega.
Seadet H 1105 VE võib kasutada ka support-lihvijana. Selleks monteerida tugialus maha ja kinnitada seade vastavasse rakisesse (kinnitamise läbimõõt 40 mm).
Hooldus ja korrashoid
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.
Puhastamine
HOIATUS!
Mitte kasutada vett ja vedelaid pesuvahendeid.
■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.
Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.
MÄRKUS
Garantii ajal ei tohi neid kruvisid mootori korpusel lahti keerata. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.
Varuosad ja tarvikud
Tarvik Artikli number
| Tsang 6 mm 228.656 |
| Lehtvõti 254.917 |
| Ühepoolne lihtvõti 104.914 |
Lisatarvikute ja varuosade kohta vt tootja katalooge.
Joonised ja varuosade nimekirjad leiate meie kodulehelt:
www.flex-tools.com
Jäätmekäitlus
HOIATUS!
Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.
Ainult EL riikidele
Ärge visake elektrilisi tööriistu olmeprügi hulka!
Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.
MÄRKUS
Teavet jäätmekäitluse võimaluste kohta saate müüja käest!
CE -Vastavus
Kinnitame ainuvastutajana, et "Tehnilised andmed" all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:
EN 60745 kooskõlas direktiivide
2014/30/EL, 2006/42/EÜ,
2011/65/EL nõuetega.
Tehnilise dokumentatsiooni eest vastutav isik:
Vastutuse välistamine
Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.
Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
