H 1105 VE - Broyeur Flex - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil H 1105 VE Flex au format PDF.
| Type de produit | Meuleuse droite |
| Marque | Flex |
| Modèle | H 1105 VE |
| Tension secteur | 230 V |
| Fréquence | 50 Hz |
| Puissance absorbée | 710 W |
| Puissance débitée | 420 W |
| Plage de vitesse | 2500 - 6500 tr/min |
| Diamètre du collet | 40 mm |
| Logement d'outil | 3, 6, 8 mm, 1/4" |
| Classe de protection | II (double isolation) |
| Poids (sans câble) | 2,1 kg |
| Niveau de pression acoustique | LpA 86 dB(A) |
| Niveau de puissance acoustique | LWA 97 dB(A) |
| Valeur d'émission vibratoire | 3,1 m/s² (K=1,5 m/s²) |
| Présélection de vitesse | Oui, molette |
| Disjoncteur de surcharge | Oui, automatique |
| Entretien | Nettoyage à l'air comprimé sec ; réparations par SAV agréé |
| Sécurité | Lire la notice, porter EPI (lunettes, casque) |
| Accessoires fournis | Pince de serrage 6 mm, clé, griffe de retenue |
| Utilisation prévue | Meulage et ébavurage du métal, travail de précision sur moules |
FOIRE AUX QUESTIONS - H 1105 VE Flex
Questions des utilisateurs sur H 1105 VE Flex
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Broyeur au format PDF gratuitement ! Retrouvez votre notice H 1105 VE - Flex et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H 1105 VE de la marque Flex.
MODE D'EMPLOI H 1105 VE Flex
fr Notice d'instructions d'origine 22
Symboles utilisés ..... 22
Pour votre sécurité ..... 22
Bruit et vibrations 26
Données techniques ..... 27
Vue d'ensemble 28
Instructions d'utilisation 29
Maintenance et nettoyage 30
Consignes pour la mise au rebut ..... 31
Conformité C€ 31
Exclusion de responsabilité ..... 31
Symboles utilisés
AVERTISSEMENT !
Ce symbole prévient d'un danger imminent; lenon-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.
PRUDENCE!
Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.
REMARQUE
Ce symbole vous donne des conseils d'utilisation et des informations importantes.
Symboles apposés sur l'appareil
Pour réduire le risque de blessure, veuillez lire attentivement la notice d'utilisation !
Portez des lunettes de protection !
Portez un casque anti-bruit !
Consignes pour la mise au rebut de l'ancien appareil (voir page 31) !
Pour votre sécurité
AVERTISSEMENT!
Avant d'utiliser cet appareil électrique, veuillez lire les documents suivants et respecter leurs contenus :
-La présente notice d'utilisation,
-les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dansle fascicule ci-joint (référence :315.915),
- Les r'ègles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.
Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.
llnefaut utiliser cet appareil électrique
-qu'à des fins conformes à l'usage prévu,
–dans un état technique et de sécurité parfait.
Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.
Conformité d'utilisation
La meuleuse droite est destinée
- aux utilisations professionnelles dans l'industrie et l'artisanat,
- à meuler et ébavurer le métal,
- à l'emploi avec des accessoires indiqués dans la présente notice ou recommandés par le fabricant.
H 1105 VE
- à meuler avec précision des moules en cours de fabrication, au moyen de meules tiges et de corps abrasifs en éventail,
- à l'emploi avec des corps abrasifs à lamelles,
- à l'emploi exclusivement avec des outils homologués pour tourner jusqu'à 6 500 tr/min.
H 1127 VE
- à l'emploi avec des meules tiges au corindon,
- à l'emploi exclusivement avec des outils homologués pour tourner jusqu'à 30 000 tr/min.
Consigne de sécurité
AVERTISSEMENT!
Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.
Il faut utiliser cet outil électroportatif comme ponceuse. Veuillez respecter toutes les consignes de sécurité, instructions, illustrations et données reçues avec l'appareil.
Si vous ne respectez pas les instructions qui suivent, vous risquez une électrocution, de provoquer un incendie et / ou des blessures graves.
■ Cet outil électroportatif ne convient pas pour poncer avec du papier émeri, travailler avec des brosses à crins métalliques, pour polir et tronçonner.
Les formes d'utilisation non prévues de cet outil électroportatif peuvent engendrer des risques et des blessures.
N'utilisez jamais d'accessoires qui n'ont pas été spécialement prévus et recommandés par le fabricant pour servir sur cet outil électroportatif.
Le seul fait de pouvoir fixer l'accessoire contre votre outil électroportatif ne garantit aucune-ment que son utilisation sera sûre.
La vitesse admissible de l'outil installé doit être au minimum aussi élevée que la vitesse maximum indiquée sur la ponceuse électroportative.
Les accessoires tournant à une vitesse supérieure à celle admise peuvent casser et être catapultés dans tous les sens.
■ Le diamètre extérieur et l'épaisseur de l'outil installé doivent se conformer aux indications dimensionnelles de l'outi électroportatif.
Les outils aux dimensions incorrectes ne peuvent pas être suffisamment protégés ou contrôlés.
■ Les meules, plateaux de ponçage et autres accessoires doivent correspondre exactement à la broche de ponçage de votre outil électroportatif.
Les outils mis en œuvre qui ne correspondent pas exactement à la broche de ponçage de votre outil électroportatif tournent irrégulièrement, vibrent fortement et peuvent vous faire perdre le contrôle de ce dernier.
N'utilisez jamais d'outils endommagés. Avant chaque utilisation, vérifiez si des parties des outils mis en œuvre se sont détachées par éclats, si ces outils présentent des fissures ; vérifiez si les plateaux de ponçage présentent des fissures, ou des traces de (forte) usure. Si l'outil électroportatif ou l'outil monté chutent, vérifiez s'ils sont endommagés ou utilisez un outil intact. Après avoir contrôlé et monté l'outil, faites tourner l'appareil pendant une minute à la vitesse maximale en vous tenant, vous et d'autres personnes proches de vous, loin du plan de l'outil installé en train de tourner.
Les outils installés endommagés cassent généralement au cours de cette période d'essai.
■ Portez une tenue de protection personnelle. Suivant l'utilisation, portez une protection faciale intégrale, une protection oculaire ou des lunettes enveloppantes. Si nécessaire, portez un masque à poussière, un casque anti-bruit, des gants de protection ou une blouse spéciale faisant barrage aux particules poncées et de matière.
Protégez-vous les yeux contre les corps étrangers catapultés, engendrés au cours des différentes applications. Les maques à poussière ou de protection respiratoire doivent pouvoir filtrer la poussière engendrée par l'application. Si vous restez exposé longtemps à un niveau de bruit élevé, vous risquez une perte d'acuité auditive.
Si d'autres personnes se trouvent à proximité, veillez à ce qu'elles soient à une distance sûre de votre zone de travail. Quiconque pénètre dans la zone de travail doit porter un équipement de protection personnelle.
Des fragments de la pièce ou de l'outil installé brisé peuvent être catapultés et provoquer des blessures aussi hors de la zone de travail immédiate.
■ Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil.
Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.
■ Éloignez le cordon électrique des outils en train de tourner.
Si vous perdez le contrôle de l'appareil, l'outil risque de sectionner le cordon d'alimentation ou de la happer, et votre main ou votre bras risquent de se retrouver en contact avec l'outil en rotation.
■ Ne déposez jamais l'outil électroportatif sur une surface tant que l'outil installé ne s'est pas complètement immobilisé.
L'outil installé risquerait d'entrer en contact avec la surface de déposition et vous risqueriez de perdre le contrôle de l'outil électroportatif.
■ Ne laissez jamais l'outil électroportatif tourner pendant que vous le transportez.
L'outil en train de tourner risquerait, s'il entre fortuitement en contact avec un vêtement, de le happer et de pénétrer dans votre corps.
■ Nettoyez régulièrement les ouïes de ventilation de votre outil électroportatif.
Le ventilateur du moteur aspire de la poussière dans le carter, et une forte accumulation de poussières métalliques peut engendrer des risques électriques.
■ N'utilisez pas l'outil électroportatif à proximité de matériaux combustibles.
Les étincelles risquent d'enflammer ces matériaux.
■ N'utilisez jamais d'outils requérant un liquide de refroidissement.
L'utilisation d'eau ou d'autres liquides de refroidissement peut provoquer une électrocution.
Consignes de sécurité particulières pour le ponçage :
- Utilisez exclusivement les moyens de ponçage homologués pour aller avec votre outil électroportatif, ainsi que le capot protecteur prévu pour ce moyen de ponçage.
Les moyens de ponçage qui ne sont pas prévus pour cet outil électroportatif ne pourront pas être suffisamment protégés et ne sont donc pas sûrs à l'emploi.
Il ne faut utiliser les meules que dans les domaines d'application recommandés.
Exemple : Ne poncez jamais par les flancs d'un plateau de ponçage diamanté. Seule la face inférieure d'un plateau de ponçage diamanté doit servir à abraser de la matière. L'application d'une force latérale sur ces moyens de ponçage peut les faire se briser.
■ Pour retenir l'outil que vous avez choisi, utilisez toujours des brides de serrage intactes, ayant la taille et la forme correcte.
Des brides appropriées soutiennent les outils installés et réduisent ainsi le risque de cassure.
■ N'utilisez jamais les outils usés provenant de gros outils électroportatifs.
Les outils installés sur de gros outils électroportatifs plus puissants n'ont pas été conçus pour les vitesses plus élevées offertes par les petits outils électroportatifs, et risquent donc de casser.
Recul brutal et consignes de sécurité correspondantes
Un recul brutal est la réaction qu'engendre un outil en train de tourner (meule, plateau de ponçage, brosse à crins métalliques, etc.) et qui vient subitement d'accrocher un objet ou de se bloquer. Un accrochage ou blocage provoque un arrêt brutal de l'outil installé qui était en train de tourner. De ce fait, une ponceuse électroportative non fermement tenue subit une accélération en sens opposé de celui de l'outil installé.
Si p. ex. une meule se coince ou se bloque dans la pièce, l'arête qui plonge dans la pièce peut stopper brutalement et provoquer la cassure de la meule ou un recul brutal. Dans ce cas, la meule se déplace dans un sens la rapprochant ou l'éloignant de l'opérateur, tout dépend du sens dans lequel la meule tourmait à l'endroit où elle s'est bloquée. Ce phénomène peut faire casser les meules.
Le recul brutal est engendré par une utilisation erronée ou inexperte de la ponceuse électroportative. Il est possible de l'empêcher en prenant les mesures de précaution ci-après décrites.
Tenez fermement l'outil électroportatif et placez votre corps et vos bras dans une position qui vous permettra d'absorber les forces de recul. Utilisez toujours la poignée d'appoint si présente, pour conserver le contrôle le plus ample possible des forces de recul ou des couples de réaction pendant l'accélération.
Par des mesures de précaution appropriées, l'opérateur peut maîtriser les forces de recule et de réaction.
N'approchez jamais vos mains des outils en place en train de tourner.
Lors d'un recul brutal, l'outil en place pourrait passer sur votre main.
■ Ne vous tenez pas dans la zone dans laquelle l'outil électroportatif risque de se déplacer en cas de recul brutal.
Le choc du recul force l'outil électroportatif à tourner en direction opposée à celle de la meule à l'endroit où cette demière s'est bloquée.
■ Travaillez avec une particulière prudence dans les recoins, angles vifs, etc.. Empêchez que les outils installés rebondissent sur la pièce et s'y coïncent dedans.
L'outil en place en train de tourner tend à se coincer dans les angles, sur les arêtes vives ou en cas d'impact. Ceci provoque une perte de contrôle ou un recul brutal.
N'utilisez jamais de chaîne de tronçonneuse ou de lame de scie dentée. De tels outils provoquent fréquemment des reculs brutaux ou vous feront perdre le contrôle de l'outil électroportatif.
Autres consignes de sécurité
Le ponçage de peintures au plomb est déconseillé. L'enlèvement de peintures au plomb est une opération réservée à un spécialiste.
- Ne traitez jamais de matériaux d'où pourraient se dégager des substances dangereuses pour la santé (l'amiante par exemple). Prenez des mesures de protection si le travail risque de générer des poussières dangereuses pour la santé, inflammables ou explosives. Portez des masque anti-poussière. Utilisez des installations d'aspiration.
- Pendant le travail, tenez l'outil électroportatif avec les deux mains et veillez à bien vous tenir en équilibre. Le guidage de l'outil électroportatif est plus sûr si vous le tenez des deux mains.
N'utilisez pas l'outil électroportatif si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux. Les câbles d'alimentation endommagés accroissent le risque d'électrocution.
RISQUES DE DÉGÂTS MATÉRIELS !
■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.
Bruit et vibrations
Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745. Le niveau de bruit évalué en décibels (A) s'élève typiquement à :
| Pression acoustique L_pA [dB(A)] | Puissance sonore L_WA [dB(A)] | |
| H 1105 VE 8697 | ||
| H 1127 VE 90101 | ||
| Marge d'incertitude K = 3 dB | ||
Valeur totale de vibration (lors du ponçage de surfaces métalliques) :
| Valeur émissive a h [m/s2] | ||
| H 1105 VE 3,1 | ||
| H 1127 VE 3,2 | ||
| Marge d'incertitude K [m/s2] | 1,5 1,8 | |
AVERTISSEMENT !
Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.
REMARQUE
Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électroportatif. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électroportatif. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour pouvoir évaluer exactement la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint, ou tourne mais sans être effectivement en action. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l'outil électroportatif et des outils installés, maintien des mains au chaud, organisation des séquences de travail.
PRUDENCE!
Lorsque la pression acoustique dépasse 85dB(A), veuillez porter un casque antibruit.
Données techniques
| Type d'appareil | Meuleuse droite | ||
| H 1105 VE H 11 | 27 VE | ||
| Diamètre max. du corps abrasif en résine artificielle / céramique | mm 30 30 | ||
| Diamètre max. du corps abrasif renforcé de fibres | mm 50 50 | ||
| Tension du secteur V/Hz 230/50 | 230/50 | ||
| Puissance absorbée W 710 710 | |||
| Puissance débitée W 420 420 | |||
| Vitesse tr/min. 2500–6500 | 10000–30000 | ||
| Diamètre du col de serrage | mm 40 40 | ||
| Logement d'outil | 3, 6, 8 mm, 14" | 3, 6, 8 mm, 14" | |
| Classe de protection | ☐/II | ☐/II | |
| Poids (sans le câble de raccordement) | kg | 2,1 | 1,8 |
Vue d'ensemble

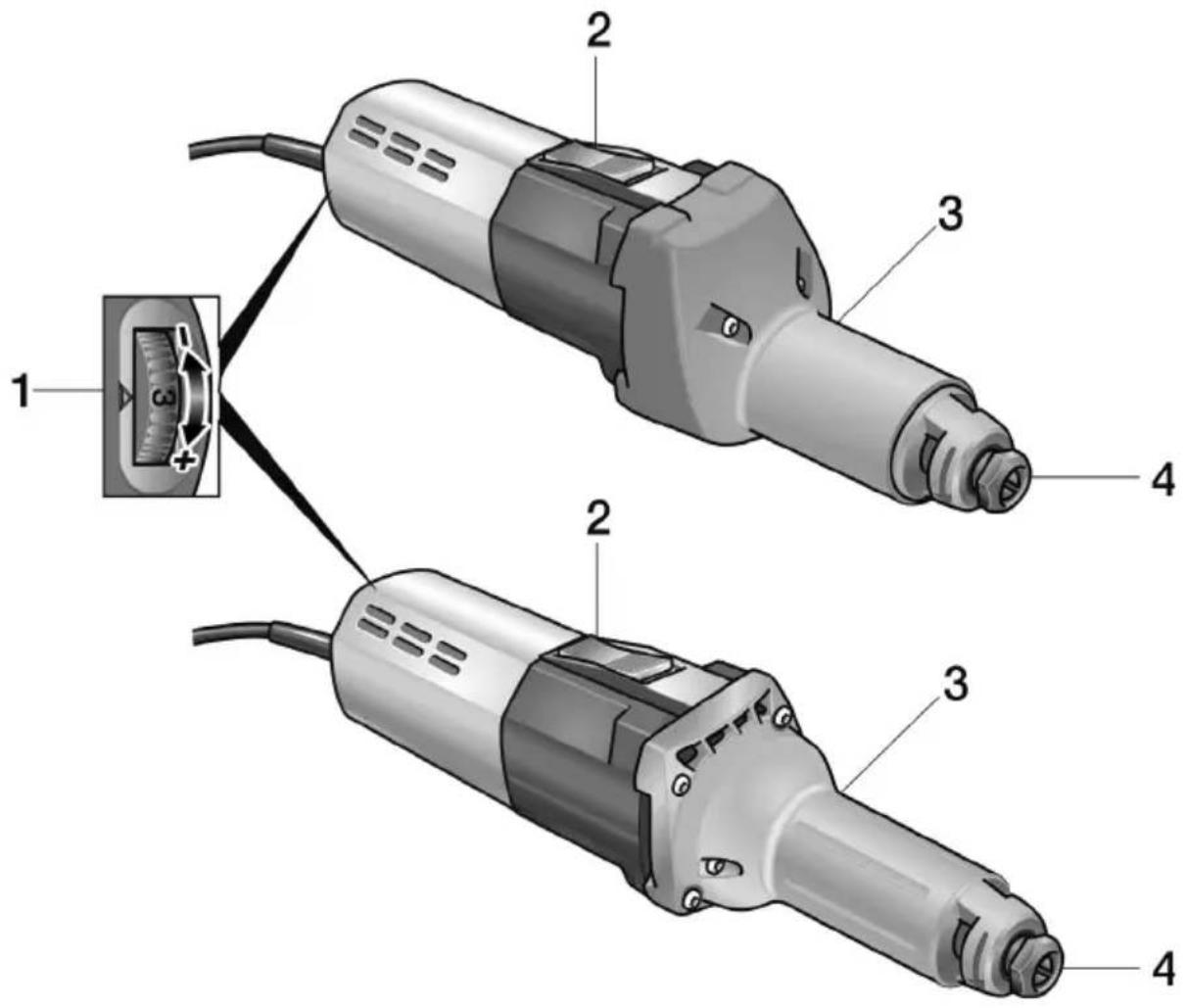

1 Présélection de la vitesse
2 Interrupteur à bascule
Pour allumer et éteindre.
Avec position encrantée pour
3 Col de broche
4 Pince de serrage avec écrou
de serrage
Instructions d'utilisation
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle delaprise de courant.
PRUDENCE!
La tension du secteur et celle indiquée sur laplaque signalétique doivent concorder.
Avant la mise en service
Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.
■ Mettez l'outil abrasif en place.
Mise en place et remplacement des outils abrasifs

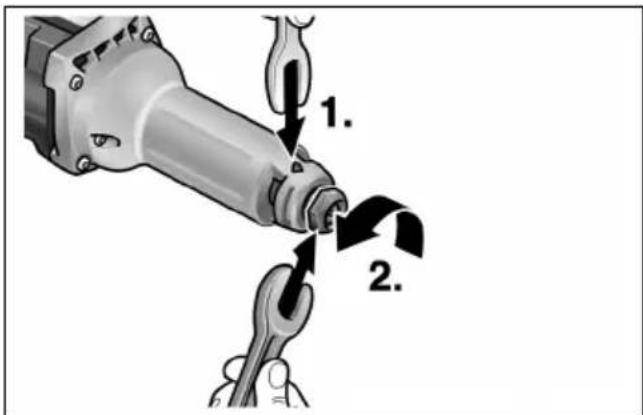

Enfoncez l'outil abrasif dans la pince de serrage jusqu'à la butée (3.).

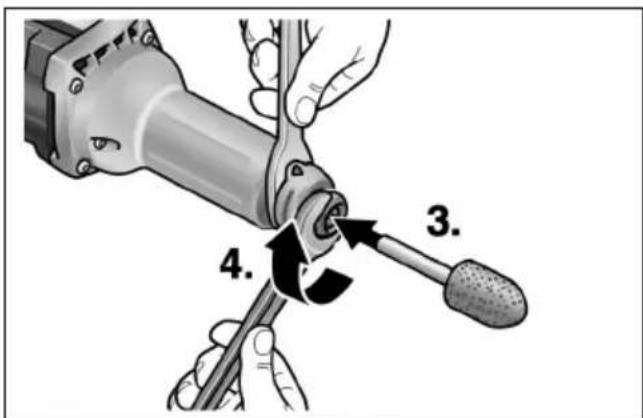

REMARQUE
N'utilisez que des outils abrasifs intacts et tournant parfaitement rond. Le cas échéant, utilisez une pierre à repasser pour corriger unbalourd, ou changez l'outil abrasif.

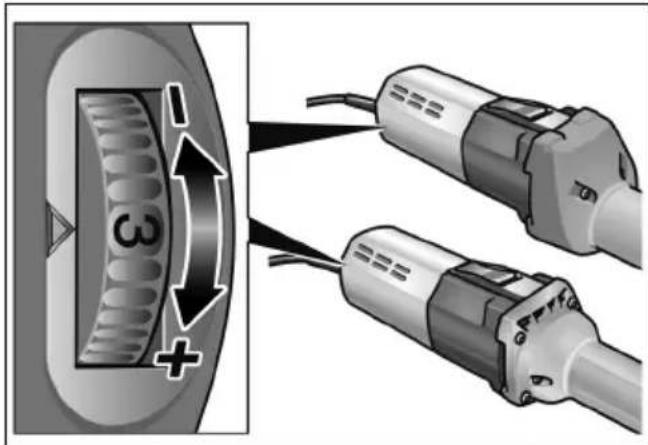

Présélection de la vitesse
Allumer et éteindre la ponceuse électroportative

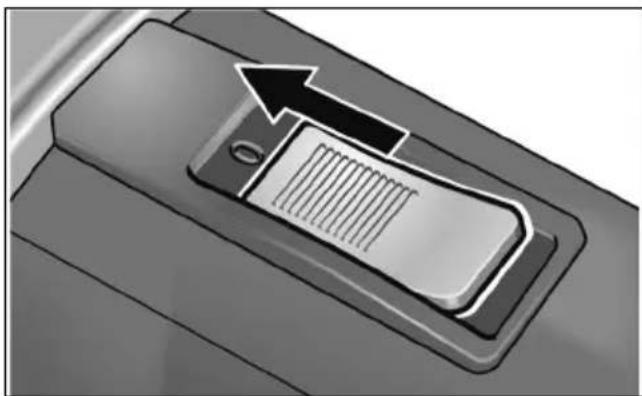

Marche de courte durée, sans activer le cran d'arrêt :
■ Poussez l'interrupteur à bascule vers l'avant et maintenez-le en position.
■ Pour éteindre, relâchez l'interrupteur à bascule.

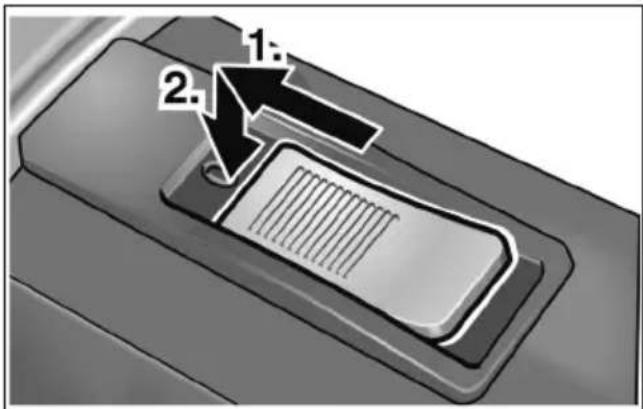

Marche permanente avec encrantage :
PRUDENCE!
Après une coupure de courant, l'outil électroportatif redémarre tout seul si vous n'aviez pas ramené l'interrupteur en position éteinte.
■ Poussez l'interrupteur à bascule vers l'avant (1.) puis appuyez sur sa partie avant (2.).

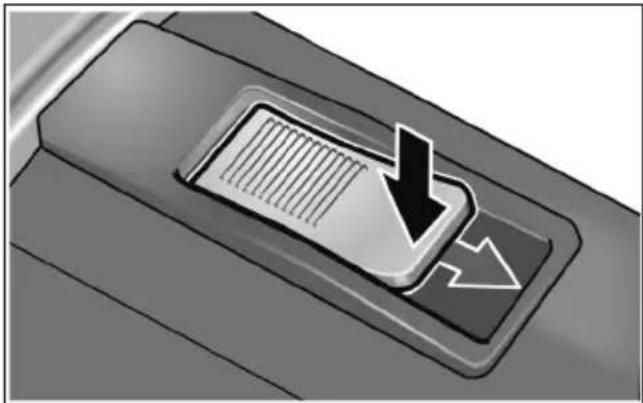

Coupure de l'appareil :
■ Pour éteindre l'appareil, appuyez sur la partie arrière de l'interrupteur.
Disjoncteur de surcharge
Si une surcharge extrême et de courte durée se produit, le disjoncteur de surcharge éteint automatiquement l'appareil pour empêcher le moteur de s'endommager.
Vous trouverez des informations avancées sur les produits du fabricant à l'adresse www.flex-tools.com.
Consignes de travail
N'appliquez l'outil abrasif contre la pièce qu'une fois que l'appareil a atteint son plein régime.
Pour obtenir un bon résultat de meulage, déplacez l'outil abrasif uniformément sur la surface à meuler. N'exercez pas de trop forte pression.
■ Après éteint l'appareil, l'outil abrasif continue de tourner brièvement.
Il est possible de mettre la H 1105 VE en œuvre également comme meuleuse support. Pour ce faire, démontez le capot poignée et serrez l'appareil dans un dispositif approprié (diamètre de serrage 40 mm).
Maintenance et nettoyage
AVERTISSEMENT !
Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle delaprise de courant.
Nettoyage
AVERTISSEMENT !
N'utilisezni eau ni produits de nettoyage liquides.
■ Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.
Nettoyez à l'air comprimé le capot de protection et le segment pour bordures pivotant.
Réparations
Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.
REMARQUE
Pendant toute la période garantie, ne dévissez pas les vis du carter moteur. Encas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.
Pièces de rechange et accessoires
| Accessoires Numéro de référence | |
| Pince de serrage 6 mm | 228.656 |
| Griffe de retenue 254.917 | |
| Clé à fourche simple 104.914 | |
Autres accessoires et notamment les outils utilisables : consultez les catalogues du fabricant.
Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com
Consignes pour la mise au rebut
AVERTISSEMENT!
Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.
Pays de l'UE uniquement
Ne mettez pas les outils électriques à la poubelle des déchets domestiques !
Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.
REMARQUE
Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.
Conformité C€
Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :
EN 60745 conformément aux dispositions énoncées dans les directives 2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsables de la documentation technique :
Exclusion de responsabilité
Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.
Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
Indice
| Emissiewaarde a_h [m/s2] | ||
| H 1105 VE 3,1 | ||
| H 1127 VE 3,2 | ||
| Onzekerheid: K [m/s2] | 1,5 1,8 | |
