MANUALE UTENTE H 1105 VE Flex
it Istruzioni per l'uso originali 32
Simboli utilizzati 32
Per la vostra sicurezza 32
Rumore e vibrazione ..... 36
Dati tecnici 37
Guida rapida 38
Istruzioni per l'uso 39
Manutenzione e cura 40
Istruzioni per la rottamazione e lo smaltimento .... 41
Conformità C€ 41
Esclusione della responsabilità ..... 41
Simboli utilizzati
PERICOLO!
Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.
AVVISO
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Per ridurre il pericolo di lesioni leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Indossare la protezione acustica!
Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 41)!
Per la vostra sicurezza
PERICOLO!
Leggere prima di usare l'elettroutensile edagire conformemente:
-queste istruzioni per l'uso,
-le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti-N°:315.915),
-le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali.
Usarel'elettroutensile solo
-per l'uso regolare previsto,
-in perfetto stato tecnico di sicurezza.
Eliminare immediatamente i guasti che pregiudicano la sicurezza.
Uso regolare
La smerigliatrice assiale è prevista
– all'impiego professionale nell'industria e nell'artigianato,
- per la molatura e sbavatura di metalli,
- per l'impiego con gli accessori indicati in questo libretto d'istruzioni per l'uso o consigliati dal costruttore.
H 1105 VE
- per la molatura di precisione nella fabbricazione di forme, con molettine abrasive e corpi abrasivi a ventaglio,
- per l'impiego con corpi abrasivi lamellari,
- per l'impiego esclusivamente con utensili omologati fino a 6500 giri/min.
H 1127 VE
- per l'impiego con molettine al corindone,
- per l'impiego esclusivamente con utensili omologati fino a 30000 giri/min.
Istruzioni di sicurezza
PERICOLO!
Leggere tutte le avvertenze di sicurezza ele istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.
■ Questo elettroutensile va usato come levigatrice. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio.
In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
■ Questo elettroutensile non è idoneo per la smerigliatura con carta vetrata, per lavori con spazzole metalliche, per lucidare etroncare.
Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l'accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile.
L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno.
Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettro-utensile.
Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
■ Dischi abrasivi, mole a tazza o altri accessori devono essere esattamente adatti al mandrino portamola di questo elettroutensile.
Gli utensili non esattamente adatti al mandrino portamola dell'elettroutensile girano in modo irregolare, vibrano fortemente e possono causare la perdita del controllo.
Non impiegare utensili danneggiati. Prima di ogni uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.
- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.
Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.
In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.
Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.
■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate.
Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
■ Tenere il cavo di alimentazione lontano da utensili montati in rotazione.
In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.
■ Non deporre mai l'elettroutensile, prima che l'utensile montato sia completamente fermo.
L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.
■ Non tenere l'elettroutensile in funzione durante il trasporto.
A causa del contatto accidentale con l'utensile in rotazione il vostro abbigliamento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.
■ Pulire regolarmente le fessure di ventilazione dell'elettroutensile.
La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
■ Non usare l'elettroutensile in prossimità di materiali infiammabili.
Le scintille possono incendiare questi materiali.
■ Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi.
L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.
Avvertenze di sicurezza speciali per la levigatura:
■ Usare esclusivamente mole approvate per questo elettroutensile e la cuffia di protezione prevista per queste mole.
Le mole non previste per questo elettro- utensile non possono essere adeguatamente schemate e perciò non sono sicure.
■ Usare le mole solo per le possibilità d'impiego raccomandate.
Ad esempio: non molare mai con la superficie laterale di una mola a tazza diamantata.
Le mole a tazza diamantate sono destinate all'asportazione di materiale con il lato inferiore della mola. L'effetto di forza laterale su questi corpi abrasivi può provocarne la rottura.
■ Usare sempre flange di serraggio prive di danni, della grandezza e forma adatte all'utensile da montare.
Le flange adatte supportano gli utensili montati e riducono il pericolo della loro rottura.
■ Non utilizzare utensili consumati di elettroutensili più grandi.
Gli utensili montati per elettroutensili più grandi non sono previsti per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.
Contraccolpo e corrispondenti istruzioni di sicurezza
Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione. A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.
Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.
■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione.
Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo edireazione.
■ Non avvicinare mai la mano agli utensili in rotazione.
In caso di contraccolpo l'utensile impiegato può raggiungere la mano.
■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo.
Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.
■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata.
L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
■ Non impiegare lame per seghe a catena o lame per sega dentate.
Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.
Ulteriori avvertenze di sicurezza
■ Si sconsiglia l'abrasione di vernici al piombo. La rimozione di vernici al piombo deve essere eseguita solo dallo specialista.
Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amianto). Adottare misure di protezione se possono svilupparsi polveri nocive per la salute, infiammabili e esplosive. Indossare maschera protettiva antipolvere. Usare impianti di aspirazione.
Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Guidare in sicurezza l'elettroutensile con entrambe le mani.
Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.
DANNI MATERIALI!
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
Il livello di rumore stimato A dell'apparecchio è tipicamente:
| Pressione acustica L_pA [dB(A)] | Potenza acustica L_WA [dB(A)] | |
| H 1105 VE 8697 | ||
| H 1127 VE 90101 | ||
| Insicurezza K = 3 dB | ||
Valore totale di vibrazione (nella molatura di superfici in metallo):
| Valore di emissione a_h [m/s2] | ||
| H 1105 VE 3,1 | ||
| H 1127 VE 3,2 | ||
| InsicurezzaK [m/s2] | 1,5 1,8 | |
PERICOLO!
I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano ivalori di rumore e vibrazione cambiano.
AVVISO
Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettro-utensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettro-utensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a85dB(A) indossare la protezione acustica.
Dati tecnici
| Tipo di apparecchio merigliatrice assiale | |||
| Max. diametro della mola resina sintetica/ceramica | mm 30 30 | ||
| Max. diametro della mola rinforzata con fibra | mm 50 50 | ||
| Tensione di rete V/Hz 230/50 230/50 | |||
| Potenza assorbita W 710 710 | |||
| Potenza resa W 420 420 | |||
| Giri g/min 2500–6500 10000–30000 | |||
| Diametro del collo di serraggio | mm 40 40 | ||
| Attacco utensile | 3, 6, 8 mm,^{1}/_{4}" | 3, 6, 8 mm,^{1}/_{4}$ " | |
| Classe di protezione | ☐/II | ☐/II | |
| Peso (senza cavo di collegamento) | kg | 2,1 | 1,8 |

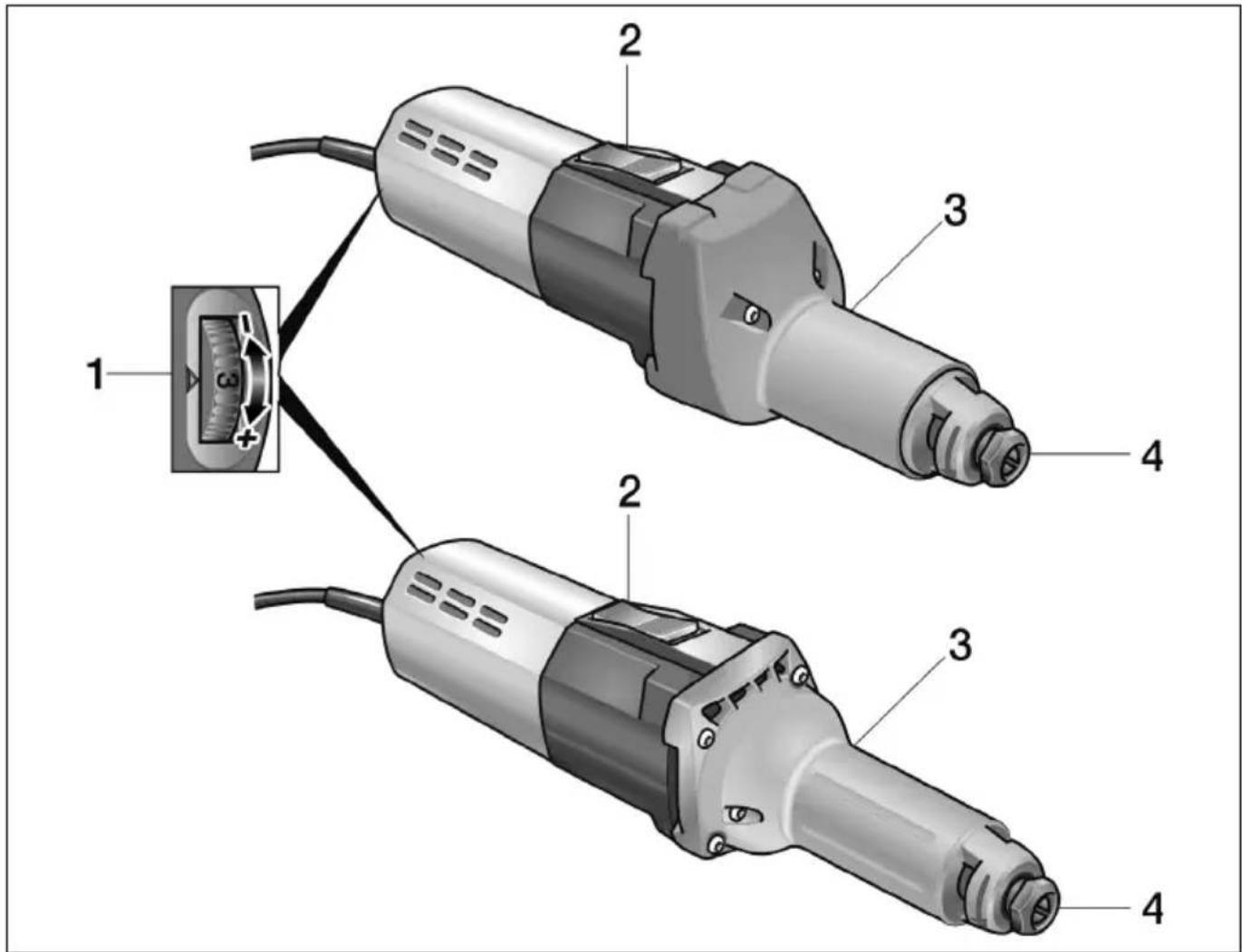

Guida rapida
1 Preselezione del numero di giri
2 Bilico dell'interruttore
Per accendere e spegnere.
Con posizione di arresto per
il funzionamento continuo.
3 M a n d r i n o
4 Pinza con dado di serraggio
Istruzioni per l'uso
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
PRUDENZA!
La tensione di rete disponibile e la tensione indicata sulla targhetta porta-dati devono coincidere.
Prima della messa in funzione
■ Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.
■ Montare la mola.
Montaggio e sostituzione delle mole


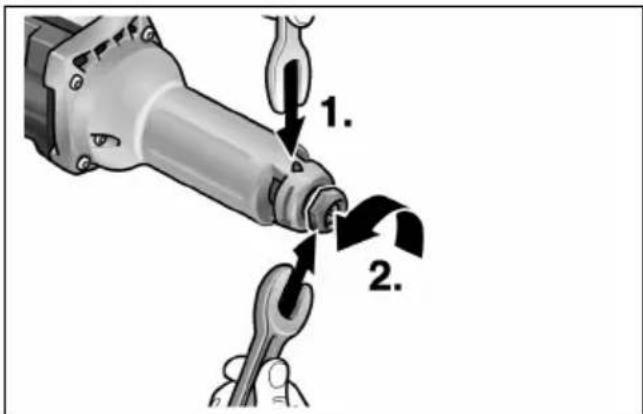

1. 2.■ Con il morsetto di arresto da 14 mm bloccare il mandrino (1.). Con la chiave semplice da 19 mm ruotare in senso antiorario e svitare il dado di serraggio (2.).
■ Inserire la mola nella pinza fino all'arresto (3.).


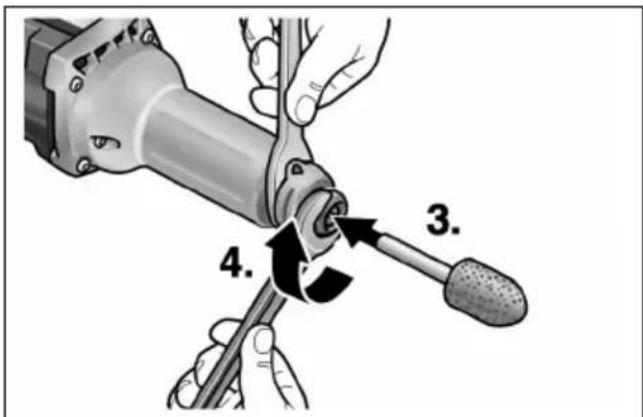

3. 4.■ Stringere il dado di serraggio con la chiave semplice da 19 mm (4.) ruotando in senso orario.
AVVISO
Utilizzare solo mole non danneggiate ecoassiali. Utilizzare eventualmente la pietra per affilare o sostituire la mola.

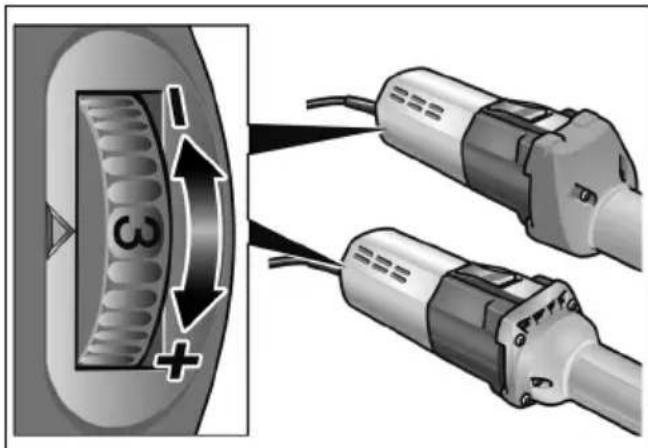

Preselezione del numero di giri
Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.
Accendere e spegnere l'elettroutensile

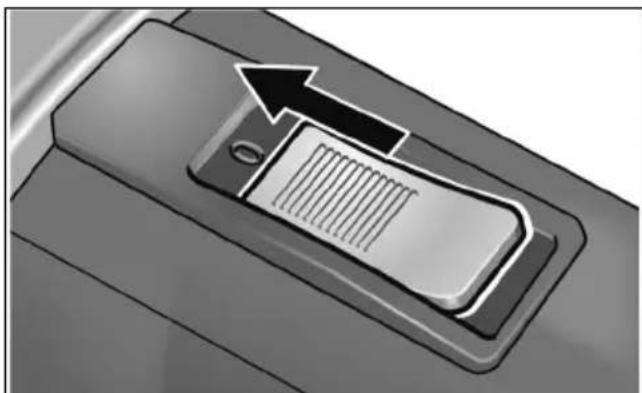

Servizio discontinuo senza arresto del bilico:
■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interruttore.
Servizio continuo con arresto del bilico:
PRUDENZA!
Dopo una interruzione dell'energia elettrica l'elettroutensile inserito si riavvia.


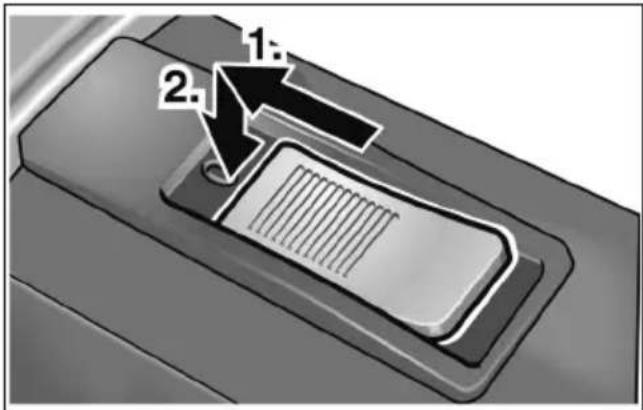

1 2■ Spingere il bilico dell'interruttore verso avanti (1.) ed arrestarlo con una pressione sull'estremità anteriore (2.).

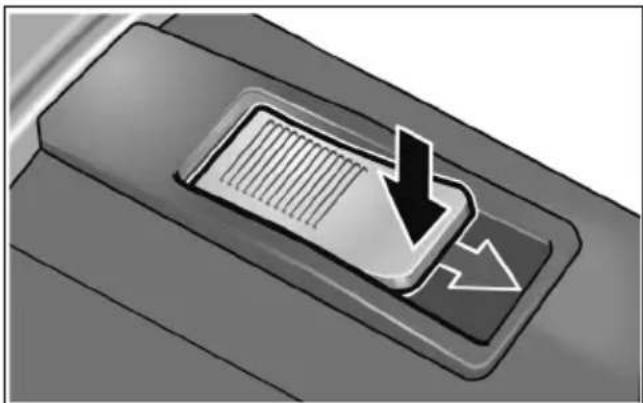

Spegnere l'apparecchio:
■ Per spegnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriore.
Protezione contro i sovraccarichi
In caso di sovraccarico di brevissima durata la protezione contro i sovraccarichi impedisce danni al motore spegnendo automaticamente l'apparecchio.
Altre informazioni sui prodotti del produttore www.flex-tools.com.
Istruzioni per il lavoro
■ Avvicinare la mola al pezzo da lavorare solo quando l'apparecchio ha raggiunto la sua piena velocità.
■ Per ottenere un buon risultato di molatura, muovere la mola uniformemente sulla superficie da molare. Non esercitare una pressione eccessiva.
■ Dopo lo spegnimento dell'apparecchio, la mola continua a girare ancora brevemente.
■ La H 1105 VE può essere impiegata anche come smerigliatrice a supporto. A tal fine smontare la cuffia con maniglia e montare l'apparecchio in un corrispondente dispositivo (diametro di serraggio 40 mm).
Manutenzione e cura
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile ESTRARE LA SPINA DI RETE.
Pulizia
PERICOLO!
Nonusare acqua o detergenti liquidi.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
■ Pulire con aria compressa la cuffia di protezione ed il segmento bordo orientabile.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
AVVISO
Nel periodo di garanzia non vitre le viti sulla carcassa del motore. Incaso d'inosservanza si estinguono i doveri di garanzia del produttore.
Ricambi ed accessori
Accessori Numero di articolo
| Pinza di serraggio 6 mm | 228.656 |
| Morsetto di arresto 254.917 | |
| Chiave fissa semplice 104.914 | |
Per altri accessori, specialmente utensili ad inserto, consultare il catalogo del produttore. Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:
www.flex-tools.com
Istruzioni per la rottamazione e lo smaltimento
PERICOLO!
Rendere inservibili gli apparecchi fuori usoeliminando il cavo d'alimentazione.
Solo per paesi dell'UE
Non gettare elettroutensili nei rifiuti domestici!
Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
AVVISO
Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.
Conformità C€
Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:
EN 60745 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.
Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Esclusione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.
Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
