NÁVOD NA OBSLUHU GBH 36 VFLI Plus BOSCH

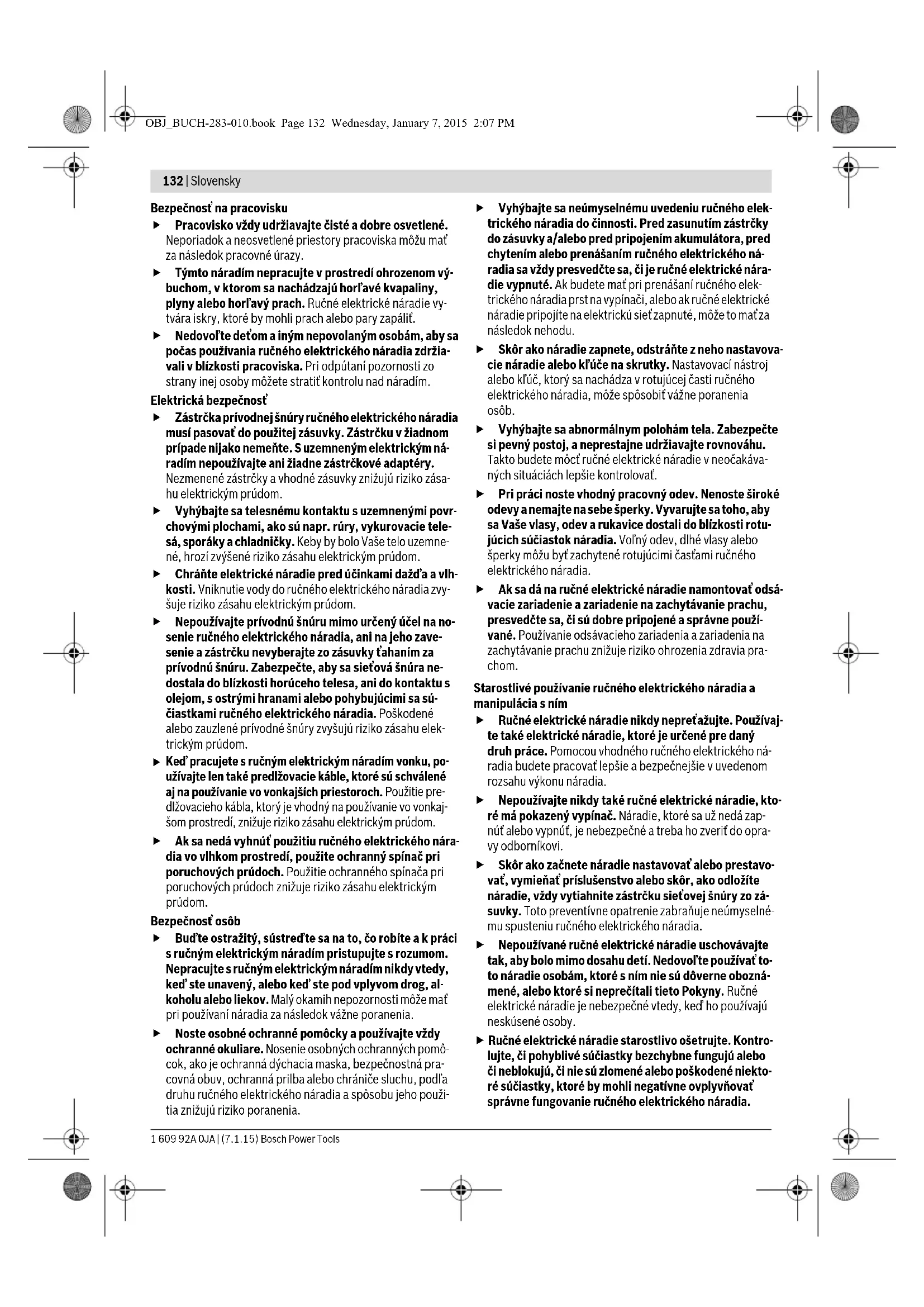

Keď pracujete s ručným elektrickým náradím vonku, po- užívajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre- dlžovacieho kábla, ktorý je vhodný na používanie vo vonkaj- šom prostredí, znižuje riziko zásahu elektrickým prúdom. Ak sa nedá vyhnúť použitiu ručného elektrického nára- dia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Bezpečnosť osôb Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, al- koholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomô- cok, ako je ochranná dýchacia maska, bezpečnostná pra- covná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použi- tia znižujú riziko poranenia. Vyhýbajte sa neúmyselnému uvedeniu ručného elek- trického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického ná- radia sa vždy presvedčte sa, či je ručné elektrické nára- die vypnuté. Ak budete mať pri prenášaní ručného elek- trického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. Skôr ako náradie zapnete, odstráňte z neho nastavova- cie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakáva- ných situáciách lepšie kontrolovať. Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu- júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsá- vacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použí- vané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia pra- chom. Starostlivé používanie ručného elektrického náradia a manipulácia s ním Ručné elektrické náradie nikdy nepreťažujte. Používaj- te také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná- radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte nikdy také ručné elektrické náradie, kto- ré má pokazený vypínač. Náradie, ktoré sa už nedá zap- núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra- vy odborníkovi. Skôr ako začnete náradie nastavovať alebo prestavo- vať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá- suvky. Toto preventívne opatrenie zabraňuje neúmyselné- mu spusteniu ručného elektrického náradia. Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. Ručné elektrické náradie starostlivo ošetrujte. Kontro- lujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niekto- ré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. OBJ_BUCH-283-010.book Page 132 Wednesday, January 7, 2015 2:07 PMSlovensky | 133 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Pred použitím náradia dajte poškodené súčiastky vy- meniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. Používajte ručné elektrické náradie, príslušenstvo, na- stavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zoh- ľadnite konkrétne pracovné podmienky a činnosť, kto- rú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám. Starostlivé používanie akumulátorového ručného elek- trického náradia a manipulácia s ním Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjač- ka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo po- žiaru. Do elektrického náradia používajte len príslušné urče- né akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, minca- mi, kľúčmi, klincami, skrutkami alebo s inými drob- nými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulá- tora môže mať za následok popálenie alebo vznik požiaru. Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa- lina z akumulátora môže mať za následok podráždenie po- kožky alebo popáleniny. Servisné práce Ručné elektrické náradie dávajte opravovať len kvalifi- kovanému personálu, ktorý používa originálne náhrad- né súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná. Bezpečnostné pokyny pre kladivá Používajte chrániče sluchu. Pôsobenie hluku môže mať za následok stratu sluchu. Používajte prídavné rukoväti, pokiaľ sú súčasťou do- dávky elektrického náradia. Strata kontroly nad náradím môže mať za následok poranenie. Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohol použitý pracovný nástroj natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod na- pätím, môže dostať pod napätie aj kovové súčiastky nára- dia a spôsobiť zásah elektrickým prúdom. Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kon- takt s elektrickým vodičom pod napätím môže spôsobiť po- žiar alebo mať za následok zásah elektrickým prúdom. Poš- kodenie plynového potrubia môže mať za následok expló- ziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu. Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie. Zabezpečte obrobok. Obrobok upnutý pomocou upína- cieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Počkajte na úplné zastavenie ručného elektrického ná- radia, až potom ho odložte. Pracovný nástroj sa môže za- seknúť a môže zapríčiniť stratu kontroly nad ručným elek- trickým náradím. Akumulátor neotvárajte. Hrozí nebezpečenstvo skrato- vania. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu. Po poškodení akumulátora alebo v prípade neodborné- ho používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prí- pade nevoľnosti vyhľadajte lekársku pomoc. Tieto vý- pary môžu podráždiť dýchacie cesty. Používajte tento akumulátor iba spolu s Vaším ručným elektrickým náradím Bosch. Len takto bude akumulátor chránený pred nebezpečným preťažením. Špicatými predmetmi, ako napr. klince alebo skrutko- vače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť k skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať. Popis produktu a výkonu Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr- žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Toto ručné elektrické náradie je určené na vŕtanie s pneuma- tickým príklepom do betónu, tehly a prírodného kameňa, ako aj na ľahké sekacie práce. Je tiež vhodné na vŕtanie bez príkle- pu do dreva, kovu, keramiky a plastov. Ručné elektrické nára- die, ktoré je vybavené elektronickou reguláciou a prepínaním chodu doprava/doľava, je vhodné aj na skrutkovanie. Svetlo tohto elektrického náradia je určené na to, aby osvet- ľovalo priamu pracovnú oblasť elektrického náradia a nie je vhodné na osvetľovanie priestorov v domácnosti. OBJ_BUCH-283-010.book Page 133 Wednesday, January 7, 2015 2:07 PM134 | Slovensky 1 609 92A 0JA | (7.1.15) Bosch Power Tools Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie. 1 Rýchloupínacie výmenné skľučovadlo (GBH 36 VF-LI Plus) 2 Výmenné skľučovadlo SDS-plus (GBH 36 VF-LI Plus) 3 Upínacia hlava SDS-plus 4 Ochranná manžeta 5 Zaisťovacia objímka 6 Zaisťovací krúžok výmenného skľučovadla (GBH 36 VF-LI Plus) 7 Tlmenie vibrácií 8 Prepínač smeru otáčania 9 Rukoväť (izolovaná plocha rukoväte) 10 Vypínač 11 Akumulátor* 12 Uvoľňovacie tlačidlo pre prepínač pracovných režimov 13 Prepínač pracovných režimov 14 Pracovné svetlo 15 Tlačidlo na nastavenie hĺbkového dorazu 16 Prídavná rukoväť (izolovaná plocha rukoväte) 17 Hĺbkový doraz 18 Tlačidlo uvoľnenia aretácie akumulátora 19 Indikácia kontroly teploty 20 Indikácia stavu nabitia akumulátora 21 Tlačidlo pre indikáciu stavu nabitia akumulátora 22 Poistná skrutka pre skľučovadlo s ozubeným vencom (GBH 36 V-LI Plus) * 23 Skľučovadlo s ozubeným vencom (GBH 36 V-LI Plus) * 24 Upínacia stopka SDS-plus pre skľučovadlo (GBH 36 V-LI Plus) * 25 Upevňovací mechanizmus skľučovadla (GBH 36 VF-LI Plus) 26 Doťahovací kľúč(GBH 36 V-LI Plus) 27 Predná objímka rýchloupínacieho výmenného skľučovadla (GBH 36 VF-LI Plus) 28 Pridržiavací krúžok rýchloupínacieho výmenného skľučovadla (GBH 36 VF-LI Plus) 29 Spínač EPC (Electronic Precision Control) 30 Univerzálny držiak s upínacou stopkou SDS-plus* *Zobrazené alebo popísané príslušenstvo nepatrí celé do základ- nej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva. Informácia o hlučnosti/vibráciách Hodnoty hlučnosti zistené podľa EN 60745-2-6. Hodnota hladiny hluku A ručného elektrického náradia je ty- picky: Hladina akustického tlaku 90 dB(A); Hladina akustické- ho výkonu 101 dB(A). Nespoľahlivosť merania K=3 dB. Používajte chrániče sluchu! Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 60745: Vŕtanie s príklepom do betónu: a

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronára- dia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používa- nia tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušen- stvom, s inými nástrojmi alebo s nedostatočnou údržbou, mo- že sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby. Na presný odhad zaťaženia vibráciami počas určitého časové- ho úseku práce s náradím treba zohľadniť doby, počas kto- rých je ručné elektrické náradie vypnuté alebo doby, keď ná- radie síce beží, ale v skutočnosti sa nepoužíva. To môže výraz- ne redukovať zaťaženie vibráciami počas celej pracovnej do- by. Na ochranu osoby pracujúcej s náradím pred účinkami zaťa- ženia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachova- nia teploty rúk, organizácia jednotlivých pracovných úkonov. Vyhlásenie o konformite Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia smerníc 2009/125/ES (nariadenie 1194/2012), 2011/65/EÚ, 2004/108/ES, 2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi normami: EN 60745-1, EN 60745-2-6. Súbor technickej dokumentácie (2006/42/ES) sa nachádza

Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 07.01.2015 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-283-010.book Page 134 Wednesday, January 7, 2015 2:07 PMSlovensky | 135 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Technické údaje Montáž Nabíjanie akumulátorov (pozri obrázok A) Používajte len tie nabíjačky, ktoré sú uvedené na stra- ne príslušenstva. Len tieto nabíjačky sú konštruované na spoľahlivé nabíjanie lítiovo-iónových akumulátorov Vášho ručného elektrického náradia. Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite. Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez to- ho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabí- jania takýto akumulátor nepoškodzuje. Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Pro- tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje. Po automatickom vypnutí ručného elektrického nára- dia už viac vypínač nestláčajte. Akumulátor by sa mohol poškodiť. Demontáž akumulátora Použitý akumulátor 11 je vybavený dvoma blokovacími stup- ňami, ktoré majú zabrániť tomu, aby pri náhodnom neúmysel- nom stlačení uvoľňovacieho tlačidla akumulátora 18 akumu- látor vypadol. Kým sa akumulátor nachádza v ručnom elektric- kom náradí, je pridržiavaný v správnej polohe pomocou pruži- ny. Vŕtacie kladivo GBH 36 V-LI Plus GBH 36 VF-LI Plus Vecné číslo 3 611 J06 0.. 3 611 J07 0.. Regulácia počtu obrátok

Pravobežný/ľavobežný chod

Menovité napätie V= 36 36 Menovitý príkon W600 600 Frekvencia príklepu min

0–4200 0–4200 Intenzita jednotlivých príklepov podľa EPTA-Procedure 05/2009 J3,2 3,2 Menovitý počet obrátok –Pravobežný chod – Ľavobežný chod min

Hmotnosť podľa EPTA-Procedure 01/2003 kg 4,0/4,5* 4,1/4,6* Povolená teplota okolia – pri nabíjaní –pri prevádzke

• obmedzený výkon pri teplote <0 °C Technické údaje určené pomocou akumulátora, ktorý je súčasťou balenia. OBJ_BUCH-283-010.book Page 135 Wednesday, January 7, 2015 2:07 PM136 | Slovensky 1 609 92A 0JA | (7.1.15) Bosch Power Tools Ak chcete vybrať akumulátor 11: – Zatlačte akumulátor proti pätke ručného elektrického ná- radia (1.) a súčasne stlačte uvoľňovacie tlačidlo 18 (2.). – Vytiahnite akumulátor z ručného elektrického náradia na- toľko, aby bol viditeľný červený pásik (3.). – Ešte raz stlačte uvoľňovacie tlačidlo 18 a akumulátor cel- kom vytiahnite. Indikácia stavu nabitia akumulátora Tri zelené diódy LED indikácie stavu nabitia akumulátora 20 indikujú stav nabitia akumulátora 11. Z bezpečnostných dô- vodov sa môže urobiť kontrola stavu nabitia akumulátora len vo vypnutom stave ručného elektrického náradia. – Stlačte tlačidlo 21, aby ste indikovali stav nabitia akumulá- tora (dá sa uskutočniť aj pri demontovanom akumulátore). Po cca 5 sekundách indikácia stavu nabitia akumulátora automaticky zhasne. Ak sa po stlačení tlačidla 21 nerosvieti žiadna dióda LED, je akumulátor pokazený a treba ho vymeniť. Počas nabíjacieho procesu sa tri zelené diódy LED akumuláto- ra rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulá- tor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svie- tia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú. Prídavná rukoväť Používajte ručné elektrické náradie iba s prídavnou ru- koväťou 16. Otočenie prídavnej rukoväte (pozri obrázok B) Prídavnú rukoväť 16 môžete ľubovoľne otočiť, aby ste dosiah- li bezpečnú a minimálne unavujúcu pracovnú polohu. – Otočte dolný držiak prídavnej rukoväte 16 proti smeru po- hybu hodinových ručičiek a nastavte prídavnú rukoväť 16 do požadovanej polohy. Otáčaním v smere pohybu hodino- vých ručičiek potom prídavnú rukoväť 16 znova utiahnite. Dajte pozor na to, aby sa upínacia páska prídavnej rukoväte nachádzala v príslušnej drážke telesa náradia. Výber skľučovadla a pracovných nástrojov Na vŕtanie s príklepom a na sekanie potrebujete pracovné ná- stroje so stopkou SDS-plus, ktoré sa dajú vložiť do skľučovad- la (upínacej hlavy) SDS-plus. Na vŕtanie do dreva, kovu, do keramiky a plastov, ako aj na skrutkovanie sa používajú nástroje bez stopky SDS-plus (na- pr. vrtáky s valcovitou stopkou). Na upínanie týchto nástrojov potrebujete rýchloupínacie skľučovadlo, resp. skľučovadlo s ozubeným vencom. Nasadenie/vybratie ozubeného skľučovadla (GBH 36 V-LI Plus) Aby ste mohli pracovať aj s nástrojmi bez stopky SDS-plus (napr. s vrtákmi s valcovitou stopkou), musíte namontovať vhodné skľučovadlo (napríklad skľučovadlo s ozubeným ven- com alebo rýchloupínacie skľučovadlo, obe sú súčasťou prís- lušenstva). Montáž skľučovadla s ozubeným vencom (pozri obrázok C) – Naskrutkujte upínaciu stopku SDS-plus 24 do skľučovadla s ozubeným vencom 23. Skľučovadlo s ozubeným vencom 23 zaistite pomocou poistnej skrutky 22. Nezabudnite na to, že poistná skrutka má ľavý závit. Montáž skľučovadla s ozubeným vencom (pozri obrázok C) – Vyčistite zasúvací koniec stopky a jemne ho potrite tukom. – Zasuňte skľučovadlo otáčajúc ho so stopkou SDS-plus do upínacej hlavy tak, aby sa samočinne zaistilo. – Skontrolujte zaistenie potiahnutím za skľučovadlo s ozube- ným vencom. Demontáž skľučovadla s ozubeným vencom – Posuňte zaisťovaciu objímku 5 smerom dozadu a skľučo- vadlo s ozubeným vencom 23 vyberte. Demontáž/montáž výmenného skľučovadla (GBH 36 VF-LI Plus) Výmenné skľučovadlo SDS-plus 2 sa dá ľahko vymeniť za rýchloupínacie skľučovalo 1, ktoré je tiež súčasťou základnej výbavy náradia. Demontáž výmenného skľučovadla (pozri obrázok D) – Potiahnite zaisťovací krúžok výmenného skľučovadla 6 smerom dozadu, podržte ho v tejto polohe a výmenné sk- ľučovadlo SDS-plus 2 resp. rýchloupínacie výmenné skľu- čovadlo 1 demontujte odtiahnutím smerom dopredu. – Po demontáži chráňte výmenné skľučovadlo pred znečis- tením. Montáž výmenného skľučovadla (pozri obrázok E) – Pred montážou výmenné skľučovadlo vyčistite a zasúvací koniec jemne potrite tukom. – Výmenné skľučovadlo SDS-plus 2 resp. rýchloupínacie vý- menné skľučovadlo 1 držte celou rukou. Za súčasného otá- čania nasúvajte výmenné skľučovadlo na upevňovací me- chanizmus skľučovadla 25, až kým počujete zreteľný zvuk zaskočenia. – Výmenné skľučovadlo sa samočinne zaistí. Skontrolujte zaistenie potiahnutím za výmenné skľučovadlo. Výmena nástroja Ochranná manžeta 4 zabraňuje v širokej miere vnikaniu pra- chu z vŕtania do skľučovadla počas prevádzky náradia. Pri vkladaní pracovných nástrojov dávajte pozor na to, aby ste ochrannú manžetu 4 nepoškodili. Poškodenú ochrannú manžetu ihneď nahraďte novou manžetou. Odporúčame, aby ste si to dali urobiť v auto- rizovanom servisnom stredisku. LED Kapacita Trvalé svetlo 3 x zelená LED ≥ 2/3 Trvalé svetlo 2 x zelená LED ≥ 1/3 Trvalé svetlo 1 x zelená LED <1/3 Blikajúce svetlo 1 x zelená LED Rezerva OBJ_BUCH-283-010.book Page 136 Wednesday, January 7, 2015 2:07 PMSlovensky | 137 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Výmena nástroja (SDS-plus) Vloženie pracovného nástroja so stopkou SDS-plus (pozri obrázok F) Pomocou skľučovadla SDS-plus môžete rýchlo a pohodlne vy- mieňať pracovné nástroje bez toho, aby ste museli používať nejaké prídavné nástroje. – GBH 36 VF-LI Plus: Vložte výmenné skľučovadlo SDS-plus

– Vyčistite zasúvací koniec pracovného nástroja a jemne ho potrite tukom. – Pracovný nástroj vkladajte do skľučovadla tak, že ním otá- čate, kým samočinne zaskočí. – Skontrolujte zaistenie potiahnutím za pracovný nástroj. Pracovný nástroj so stopkou SDS-plus je voľne pohyblivý, čo je podmienené systémovo. Pri behu naprázdno tým vzniká odchýlka od presného kruhového pohybu. Na presnosť vrtu to však nemá vplyv, pretože vrták sa pri vŕtaní sám automaticky vycentruje. Vybratie pracovného nástroja so stopkou SDS-plus (pozri obrázok G) – Posuňte zaisťovaciu objímku 5 smerom dozadu a pracovný nástroj vyberte. Výmena nástroja (bez SDS-plus) (GBH 36 V-LI Plus) Vkladanie pracovného nástroja (pozri obrázok H) Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vŕtanie s príklepom ani na sekanie! Nástroje bez stopky SDS- plus aj skľučovadlo náradia by sa pri vŕtaní s príklepom a pri sekaní poškodili. – Nasaďte skľučovadlo s ozubeným vencom 23 (pozri „Nasa- denie/vybratie ozubeného skľučovadla“, strana 136). – Otvorte skľučovadlo s ozubeným vencom 23 otáčaním tak, aby sa dal doň vložiť pracovný nástroj. Vložte pracovný ná- stroj. – Doťahovací kľúč skľučovadla vložte do príslušných otvorov skľučovadla s ozubeným vencom 23 a pracovný nástroj rovnomerne upnite (utiahnutím vo všetkých troch otvo- roch). – Otočte prepínač pracovných režimov 13 do polohy „Vŕta- nie“. Demontáž pracovného nástroja (pozri obrázok I) – Otáčajte objímku skľučovadla s ozubeným vencom 23 po- mocou uťahovacieho kľúča proti smeru pohybu hodino- vých ručičiek, až sa dá pracovný nástroj so skľučovadla vy- brať. Výmena nástroja (bez SDS-plus) (GBH 36 VF-LI Plus) Vkladanie pracovného nástroja (pozri obrázok J) Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vŕtanie s príklepom ani na sekanie! Nástroje bez stopky SDS- plus aj skľučovadlo náradia by sa pri vŕtaní s príklepom a pri sekaní poškodili. – Vložte rýchloupínacie výmenné skľučovadlo 1. – Pridržte zadnú objímku 28 rýchloupínacieho výmenného skľučovadla. Otáčaním prednej objímky 27 otvorte upínací mechanizmus do takej miery, aby sa dal do skľučovadla vložiť pracovný nástroj. Pridržte zadnú objímku 28 a pred- nú objímku 27 energicky otočte v smere šípky, až sa ozve dobre počuteľné rapkáčové preskakovanie. – Skontrolujte správne upevnenie potiahnutím za pracovný nástroj. Upozornenie: Keď bol upínací mechanizmus otvorený až na doraz, môže byť počuť pri zatváraní upínacieho mechanizmu rapkáčové preskakovanie a upínací mechanizmus sa nezatvá- ra. V takomto prípade jedenkrát otočte prednú objímku 27 proti smeru šípky. Potom sa bude dať upínací mechanizmus za- vrieť. – Otočte prepínač pracovných režimov 13 do polohy „Vŕta- nie“. Demontáž pracovného nástroja (pozri obrázok K) – Pridržte zadnú objímku 28 rýchloupínacieho výmenného skľučovadla. Otáčaním prednej objímky 27 v smere šípky otvorte upínací mechanizmus do takej miery, aby sa dal pracovný nástroj zo skľučovadla vybrať. Odsávanie prachu s GDE 16 Plus (Príslušenstvo) Prach z niektorých materiálov, napr. z náterov obsahujú- cich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto pra- chom alebo jeho vdychovanie môže vyvolávať alergické re- akcie a/alebo spôsobiť ochorenie dýchacích ciest pracov- níka, prípadne osôb, ktoré sa nachádzajú v blízkosti praco- viska. Určité druhy prachu, napr. prach z dubového alebo z buko- vého dreva, sa považujú za rakovinotvorné, a to predovšet- kým spolu s ďalšími materiálmi, ktoré sa používajú pri spra- covávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci. – Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné. – Postarajte sa o dobré vetranie svojho pracoviska. – Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2. Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrét- neho obrábaného materiálu. Vyhýbajte sa usadzovaniu prachu na Vašom pracovis- ku. Viaceré druhy prachu sa môžu ľahko vznieť. Na odsávanie prachu je potrebný GDE 16 Plus (príslušen- stvo). Vysávač musí byť vhodný pre daný druh opracovávaného ma- teriálu. Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, ra- kovinotvorných alebo suchých prachov používajte špeciálny vysávač. OBJ_BUCH-283-010.book Page 137 Wednesday, January 7, 2015 2:07 PM138 | Slovensky 1 609 92A 0JA | (7.1.15) Bosch Power Tools Prevádzka Uvedenie do prevádzky Vloženie akumulátora – Prepínač smeru otáčania 8 nastavte do stredovej polohy, aby ste ručné elektrické náradie chránili pred neúmysel- ným zapnutím. – Zasuňte nabitý akumulátor 11 zo zadnej strany do pätky ručného elektrického náradia. Akumulátor úplne zatlačte do pätky tak, aby červený pásik už nebolo vidieť a aby bol akumulátor spoľahlivo zaaretovaný. Nastavenie pracovného režimu Pomocou prepínača pracovných režimov 13 zvoľte požado- vaný druh prevádzky ručného elektrického náradia. Upozornenie: Pracovný režim meňte len vtedy, keď je ručné elektrické náradie vypnuté! Inak by sa mohlo ručné elektrické náradie poškodiť. – Ak chcete zmeniť druh prevádzky, stlačte uvoľňovacie tla- čidlo 12 a otočte prepínač pracovných režimov 13 do po- žadovanej polohy tak, aby počuteľne zaskočil. Nastavenie smeru otáčania Prepínačom smeru otáčania 8 môžete meniť smer otáčania ručného elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač 10. Pravý chod: Posuňte prepínač smeru otáčania 8 až na doraz do polohy . Ľavý chod: Posuňte prepínač smeru otáčania 8 až na doraz do polohy . Na vŕtanie s príklepom, na vŕtanie a na sekanie nastavte vždy pravobežný chod. Zapínanie/vypínanie Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. –Na zapnutie ručného elektrického náradia stlačte vypínač
