РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBH 36 VFLI Plus BOSCH

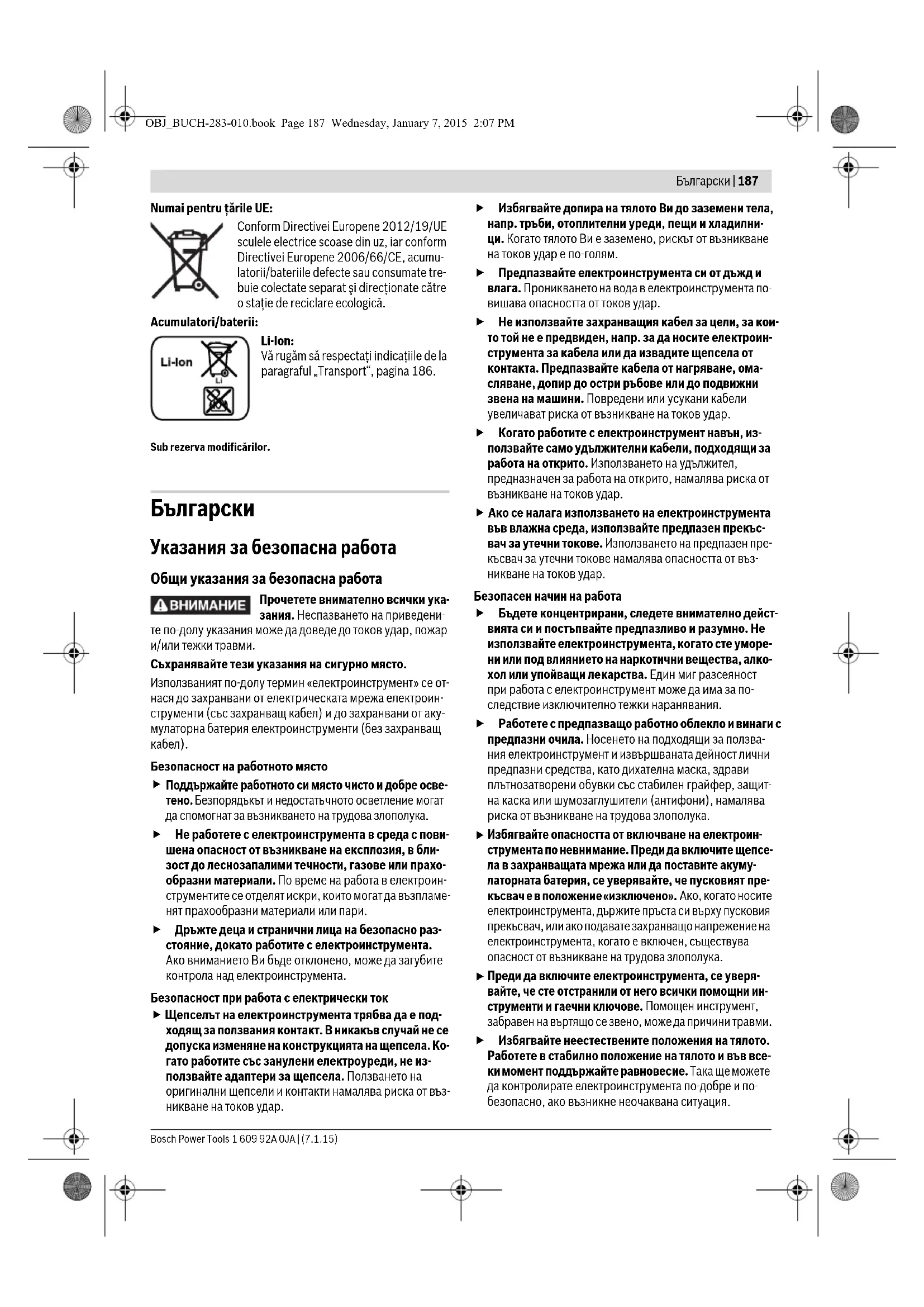

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин «електроинструмент» се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място

Поддържайте работното си място чисто и добре осве-

Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злополука. Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове на малява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.

Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щепсе- ла в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият пре- късвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.

Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми. Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. OBJ_BUCH-283-010.book Page 187 Wednesday, January 7, 2015 2:07 PM188 | Български 1 609 92A 0JA | (7.1.15) Bosch Power Tools Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинструментите

Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.

Не използвайте електроинструмент, чиито пусков пре- късвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от произ- водителя начин, е опасен и трябва да бъде ремонтиран. Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни електроин-

За зареждането на акумулаторните батерии използ- вайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устрой- ства за зареждане на неподходящи акумулаторни бате- рии, съществува опасност от възникване на пожар. За захранване на електроинструментите използвай- те само предвидените за съответния модел акуму- латорни батерии. Използването на различни акуму- латорни батерии може да предизвика трудова злополу- ка и/или пожар. Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът мо- же да предизвика изгаряния на кожата.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа с къртачи Работете с шумозаглушители. Въздействието на шум може да предизвика загуба на слух. Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмен- та. При загуба на контрол над електроинструмента мо- же да се стигне до травми. Когато съществува опасност по време на работа ра- ботният инструмент да засегне скрити под повърх- ността проводници под напрежение, допирайте електроинструмента само до изолираните ръкох- ватки. При контакт с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. OBJ_BUCH-283-010.book Page 188 Wednesday, January 7, 2015 2:07 PMБългарски | 189 Bosch Power Tools 1 609 92A 0JA | (7.1.15) По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно.

Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка. Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от висо- ки температури, напр. вследствие на продължи- телно излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от аку- мулаторната батерия могат да се отделят пари. Про- ветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Използвайте акумулаторната батерия само с елек- троинструмента, за който е предназначена. Само та- ка тя е предпазена от опасно за нея претоварване. Предмети с остри ръбове, напр. пирони или отверт- ки или силни механични въздействия могат да по- вредят акумулаторната батерия. Може да бъде пре- дизвикано вътрешно късо съединение и акумулаторна- та батерия може да се запали, да запуши, да експлоди- ра или да се прегрее. Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, дока- то четете ръководството за експлоатация, я оставете отво-

Предназначение на електроинструмента Електроинструмент е предназначен за ударно пробиване в бетон, зидария и каменни материали, както и за леко къртене. Той също така е подходящ за безударно пробива- не в дървесни материали, метали, керамични материали и пластмаси. Електроинструменти с електронно управле- ние и дясна и лява посока на въртене са подходящи също така и за завиване/развиване. Лампата на този електроинструмент е предназначена за не- посредствено осветяване на зоната на работа и не е подхо- дяща за осветяване на помещения или за битови цели. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. 1 Патронник за бързо захващане (GBH 36 VF-LI Plus) 2 Сменяем патронник SDS-plus (GBH 36 VF-LI Plus) 3 Патронник SDS-plus 4 Противопрахова капачка 5 Застопоряваща втулка 6 Застопоряване на сменяемия патронник (GBH 36 VF-LI Plus) 7 Система за поглъщане на вибрациите 8 Превключвател за посоката на въртене 9 Ръкохватка (Изолирана повърхност за захващане) 10 Пусков прекъсвач 11 Акумулаторна батерия* 12 Бутон за освобождаване на превключвателя «Уда- ри/Спиране на въртенето» 13 Превключвател «Удари/Спиране на въртенето» 14 Работна лампа 15 Бутон за регулиране на дълбочинния ограничител 16 Спомагателна ръко хватка (Изолирана повърхност за

17 Дълбочинен ограничител 18 Освобождаващи бутони за акумулаторната батерия 19 Светодиод за температурния контрол 20 Индикатор за състоянието на акумулаторната батерия 21 Бутон за показване на степента на зареденост на аку- мулаторната батерия 22 Осигурителен винт за патронник със зъбен венец (GBH 36 V-LI Plus) * 23 Патронник със зъбен венец (GBH 36 V-LI Plus) * 24 Опашка SDS-plus за патронника (GBH 36 V-LI Plus) * 25 Гнездо за патронника(GBH 36 VF-LI Plus) 26 Ключ за патронника(GBH 36 V-LI Plus) 27 Предна втулка на патронника за бързо захващане (GBH 36 VF-LI Plus) 28 Неподвижна втулка на патронника за бързо захваща- не (GBH 36 VF-LI Plus) 29 Превключвател за системата EPC (Electronic Precision Control) 30 Универсално гнездо с опашка SDS-plus* *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. OBJ_BUCH-283-010.book Page 189 Wednesday, January 7, 2015 2:07 PM190 | Български 1 609 92A 0JA | (7.1.15) Bosch Power Tools Технически данни Декларация за съответствие С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валид- ни изисквания на директивите 2009/125/ЕО (Разпоредба 1194/2012), 2011/65/ЕС, 2004/108/EО, 2006/42/ЕО, включително на измененията им и покрива изискванията на стандартите: EN 60745-1, EN 60745-2-6. Техническа документация (2006/42/ЕО) при: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 07.01.2015 Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN 60745-2-6. Равнището А на генерирания от електроинструмента шум обикновено е: равнище на звуковото налягане 90 dB(A); равнище на мощността на звука 101 dB(A). Неопределе- ност K=3 dB. Работете с шумозаглушители (антифони)! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745: Ударно пробиване в бетон: a

Завиване/развиване: a

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процедура, стандартизирана в EN 60745, и може да служи за сравнява- не на електроинструменти един с друг. То е подходящо също и за предварителна ориентировъчна преценка на натоварва- нето от вибрации. Перфоратор GBH 36 V-LI Plus GBH 36 VF-LI Plus Каталожен номер 3 611 J06 0.. 3 611 J07 0.. Регулиране на скоростта на въртене

Спиране на въртенето

Въртене надясно/наляво

Номинално напрежение V= 36 36 Номинална консумирана мощност W600 600 Честота на ударите min

0–4200 0–4200 Енергия на единичен удар съгласно EPTA-Procedure 05/2009 J3,2 3,2 Номинална скорост на въртене – Въртене надясно – Въртене наляво min

0–940 0–930 0–940 0–930 Гнездо эа работен инструмент SDS-plus SDS-plus Диаметър на шийката на вала mm 50 50 Макс. диаметър на пробивания отвор.:

– Дървесни материали

Маса съгласно EPTA-Procedure 01/2003 kg 4,0/4,5* 4,1/4,6* Допустима температура на околната среда –при зареждане –по време на работа

0...+45 –20...+50 0...+45 –20...+50 препоръчителни акумулаторни батерии GBA 36V ... GBA 36V ... препоръчителни зарядни устройства AL36.. GAL 36.. AL36.. GAL 36.. *в зависимост от използваната акумулаторна батерия

• * ограничена производителност при температури <0 °C Техническите параметри са определени с акумулаторната батерия, включена в окомплектовката. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-283-010.book Page 190 Wednesday, January 7, 2015 2:07 PMБългарски | 191 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Посоченото ниво на генерираните вибрации е представител- но за най-често срещаните приложения на електроинстру- мента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без не- обходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увеличи значително сумарното натоварване от вибрации в процеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинстру- ментът е изключен или работи, но не се ползва. Това би мог- ло значително да намали сумарното натоварване от вибра-

Предписвайте допълнителни мерки за предпазване на рабо- тещия с електроинструмента от въздействието на вибрации- те, например: техническо обслужване на електроинструмен- та и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните стъпки.

Зареждане на акумулаторната батерия (вижте фиг. А) Използвайте само някое от зарядните устройства, посочени на страницата с допълнителните приспо- собления. Само тези зарядни устройства са подходя- щи за използваната във Вашия електроинструмент ли- тиево-йонна акумулаторна батерия. Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вреди. Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул «Electronic Cell Protection (ECP)». При разреждане на акумулаторната ба- терия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия пре- късвач. Акумулаторната батерия може да бъде повре-

Изваждане на акумулаторната батерия Акумулаторната батерия 11 е с две степени на захващане, което трябва да предотврати падането й при натискане по невнимание на бутона за освобождаване на акумулатор- ната батерия 18. Когато акумулаторната батерия е поста- вена в електроинструмента, се придържа в нужната пози- ция от пружина. За изваждане на акумулаторната батерия 11: – Притиснете акумулаторната батерия към крака на елек- троинструмента (1.) и едновременно натиснете осво- бождаващия бутон 18 (2.). – Издърпайте акумулаторната батерия от електроинстру- мента, докато се покаже червената ивица (3.). – Натиснете освобождаващия бутон 18 още веднъж и из- дърпайте акумулаторната батерия. Светлинен индикатор за състоянието на акумулаторна-

Трите зелени светодиода 20 показват степента на зареде- ност на акумулаторната батерия 11. Поради съображения за безопасност проверката на степента на зареденост на акумулаторната батерия може да се извършва само когато електроинструментът е в покой. – Натиснете бутона 21, за да видите степента на зареде- ност на акумулаторната батерия (възможно е също и при извадена акумулаторна батерия). Светодиодите угасват автоматично след прибл. 5 секунди. Ако след натискане на бутона 21 не свети нито един свето- диод, акумулаторната батерия е повредена и трябва да бъ- де заменена. По време на процеса на зареждане трите зелени светоди- ода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъсна- то, акумулаторната батерия е заредена. Прибл. 5 минути след като акумулаторната батерия се зареди напълно три- те зелени светодиода угасват. Спомагателна ръкохватка Използвайте електроинструмента си само с монти- рана спомагателна ръкохватка 16. Накланяне на спомагателната ръкохватка (вижте фиг. В) Можете да поставяте спомагателната ръкохватка 16 прак- тически в произволна позиция, за да си осигурите удобна и безопасна позиция на работа. – Завъртете долната ръкохватка на спомагателната ръ- кохватка 16 в посока, обратна на часовниковата стрел- ка и наклонете спомагателната ръкохватка 16 в желана- та позиция. След това затегнете отново долната ръкох- ватка на спомагателната ръкохватка 16, като я завър- тите по посока на часовниковата стрелка. Внимавайте захващащата лента на спомагателната ръкох- ватка да попадне в предвидения за целта канал в корпуса. Светодиод Капацитет Непрекъснато светене 3 х зелено ≥ 2/3 Непрекъснато светене 2 х зелено ≥ 1/3 Непрекъснато светене 1 х зелено <1/3 Мигаща светлина 1 x зелена резерва OBJ_BUCH-283-010.book Page 191 Wednesday, January 7, 2015 2:07 PM192 | Български 1 609 92A 0JA | (7.1.15) Bosch Power Tools Избор на патронника и работните инструменти При ударно пробиване и къртене се нуждаете от инстру- менти с опашка SDS-plus, които се поставят в патронника SDS-plus. За безударно пробиване в дървесни материали, метали, керамични материали и пластмаси, както и при завива- не/развиване се използват инструменти, чиято опашка не е SDS-plus (напр. свредла с цилиндрична опашка). За тези инструменти се нуждаете от патронник за бързо захваща- не, респ. патронник със зъбен венец. Монтиране/демонтиране на патронника със зъбен венец (GBH 36 V-LI Plus) За да можете да работите с инструменти без опашка SDS- plus (напр. свредла с цилиндрична опашка), трябва да монтирате подходящ патронник (патронник със зъбен ве- нец, респ. патронник за бързо захващане, не са включени в окомплектовката). Монтиране на патронника със зъбен венец (вижте фиг. C) – Навийте опашката SDS-plus 24 в патронник със зъбен венец 23. Застопорете патронника със зъбен венец 23 с винта 22. Внимавайте, осигурителният винт е с ля-

Монтиране на патронник със зъбен венец (вижте фиг. C) –Почистете края на опашката и го смажете леко. – Вкарайте патронника със зъбен венец с поставена опашка със завъртане в гнездото, докато се захване ав-

–Уверете се, че патронникът със зъбен венец е захванат здраво, като го издърпате. Демонтиране на патронник със зъбен венец –Преместете застопоряващата втулка 5 назад и извадете патронника със зъбен венец 23. Демонтиране/монтиране на сменяемия па- тронник (GBH 36 VF-LI Plus) Патронникът SDS-plus 2 може лесно да бъде заменен с включения в окомплектовката патронник за бърза замяна

Демонтиране на сменяемия патронник (вижте фиг. D) – Издърпайте застопоряващия пръстен 6 на сменяемия патронник назад, задръжте го в тази позиция и издър- пайте патронника SDS-plus 2, респ. патронника за бър- за замяна 1 напред. –След демонтиране пазете сменяемия патронник от за-

Монтиране на сменяемия патронник (вижте фиг. Е) –Преди да поставите сменяемия патронник, го почисте- те и смажете леко опашката му. – Захванете патронника SDS-plus 2, респ. патронника за бърза замяна 1 с цялата ръка. Вкарайте сменяемия па- тронник със завъртане на гнездото 25, докато усетите отчетливо прещракване. –Сменяемият патронник се застопорява автоматично. Уверете се, че патронникът е захванат здраво, като го

Смяна на работния инструмент Противопраховата капачка 4 ограничава силно прониква- нето на отделящия се при къртене прах в патронника. При поставяне на работния инструмент внимавайте да не по- вредите противопраховата капачка 4. Повредена противопрахова капачка трябва да се за- мени веднага. Препоръчва се това да бъде извърше- но в оторизиран сервиз за електроинструменти. Смяна на работния инструмент (SDS-plus) Поставяне на работен инструмент с опашка SDS-plus (вижте фигура F) С патронник SDS-plus можете да заменяте работния ин- струмент лесно и удобно без използване на спомагателни инструменти. – GBH 36 VF-LI Plus: Поставете патронника SDS-plus 2. –Почистете опашката на работния инструмент и я смаже-

– Вкарайте работния инструмент в патронника със завър- тане, докато бъде захванат автоматично. –Уверете се чрез издърпване, че е захванат здраво. Съгласно принципа си на действие работният инструмент с опашка SDS-plus е свободен. Поради това при въртене на празен ход възниква радиално отклонение. То обаче не се отразява на точността на пробивания отвор, тъй като при пробиване свредлото се самоцентрова. Изваждане на работен инструмент с опашка SDS-plus (вижте фигура G) – Дръпнете застопоряващата втулка 5 назад и извадете работния инструмент. Смяна на работния инструмент (без SDS-plus) (GBH 36 V-LI Plus) Поставяне на работния инструмент (вижте фигура H) Упътване: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно проби- ване и къртене инструменти без опашка SDS-plus и па- тронникът се повреждат. – Поставете патронник със зъбен венец 23 (вижте «Мон- тиране/демонтиране на патронника със зъбен венец», страница 192). – Чрез завъртане наляво отворете патронника със зъбен венец 23, толкова, че работният инструмент да може да бъде поставен. – Вкарайте ключа на патронника в предназначените за целта отвори на патронника със зъбен венец 23 и затег- нете инструмента равномерно, като използвате и трите

– Завъртете превключвателя за ударно проби- ване/спиране на въртенето 13 в позицията «пробива-

OBJ_BUCH-283-010.book Page 192 Wednesday, January 7, 2015 2:07 PMБългарски | 193 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Демонтиране на работния инструмент (вижте фигура I) – Завъртете втулката на патронника със зъбен венец 23 обратно на часовниковата стрелка с помощта на спе- циализирания ключ, докато работният инструмент мо- же да бъде изваден. Смяна на работния инструмент (без SDS-plus) (GBH 36 VF-LI Plus) Поставяне на работния инструмент (вижте фиг. J) Упътване: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно проби- ване и къртене инструменти без опашка SDS-plus и па- тронникът се повреждат. – Поставете патронника за бързо захващане 1. – Захванете втулката 28 на патронника за бърза замяна. Отворете патронника, като въртите предната втулка 27, докато инструментът може да бъде поставен. Задръжте втулката 28 и завъртете предната втулка 27 силно в по- соката, указана със стрелка, докато чуете отчетливо прещракване. –Уверете се, че инструментът е захванат здраво, като се опитате да го издърпате. Упътване: Ако патронникът е бил отворен докрай, при за- тягането му може да се чуе прещракване, без инструмен- тът да бъде застопорен. В такъв случай завъртете предната втулка 27 еднократно обратно на посоката, указана със стрелка. След това па- тронникът може да се затваря отново. – Завъртете превключвателя за ударно проби- ване/спиране на въртенето

в позицията «пробиване». Демонтиране на работния инструмент (вижте фиг. K) – Захванете втулката 28 на патронника за бързо захваща- не. Отворете патронника чрез завъртане на предната втулка 27 в посоката, указана със стрелка, докато ин- струментът може да бъде изваден. Прахоулавяне с GDE 16 Plus (допълнително приспособление) Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболя- вания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обра- ботване на бук и дъб, се считат за канцерогенни, особе- но в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обу- чени квалифицирани лица. –По възможност използвайте подходяща за обработ- вания материал система за прахоулавяне. – Осигурявайте добро проветряване на работното

–Препоръчва се използването на дих ателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материали. Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. За прахоулавянето е необходимо ползването на GDE 16 Plus (не е включен в окомплектовката). Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана пра- хосмукачка. Работа с електроинструмента Пускане в експлоатация Поставяне на акумулаторната батерия – Поставете превключвателя за посоката на въртене 8 в средно положение, за да предпазите електроинстру- мента от включване по невнимание. – Вкарайте заредената акумулаторна батерия 11 отзад в корпуса на електроинструмента. Притиснете акумула- торната батерия докрай, докато червеният пръстен се скрие и батерията бъде захваната здраво. Избор на режима на работа Изберете режима на работа на електроинструмента с по- мощта на превключвателя ударно пробиване/спиране на въртенето 13. Упътване: Сменяйте режима на работа само при изклю- чен електроинструмент! В противен случай електроин- струментът може да бъде повреден. – За смяна на режима на работа натиснете осво- бождаващия бутон 12 и завъртете превключвателя ударно пробиване/спиране на въртенето 13 в ж

позиция, докато усетите попадането му в позиция с от- четливо прещракване. Позиция за ударно пробиване в бетон или каменни материали Позиция за безударно пробиване в дър- весни материали, метали, керамични мате- риали и пластмаси, както и за завиване/развиване Позиция Vario-Lock за фиксиране на пози- цията за къртене Превключвателят ударно проби- ване/спиране на въртенето 13 не се фикси- ра в тази позиция. Позиция за къртене OBJ_BUCH-283-010.book Page 193 Wednesday, January 7, 2015 2:07 PM194 | Български 1 609 92A 0JA | (7.1.15) Bosch Power Tools Избор на посоката на въртене С помощта на превключвателя 8 можете да сменяте посо- ката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач 10. Въртене надясно: Преместете превключвателя за посо- ката на въртене 8 до упор в позиция . Въртене наляво: Преместете превключвателя за посока- та на въртене 8 до упор в позиция . При ударно пробиване, пробиване и къртене установя- вайте винаги дясна посока на въртене. Включване и изключване За да пестите енергия, дръжте електроинструмента вклю- чен само когато го ползвате. – За включване на електроинструмента натиснете пу- сковия прекъсвач 10. При първото включване на електроинструмента задей- стването му може да се забави, тъй като електронното уп- равление трябва да се инициализира. – За изключване отпуснете пусковия прекъсвач 10. Регулиране на скоростта на въртене/честотата на уда-

В зависимост от силата на натискане на пусковия прекъс- вач 10 можете безстепенно да регулирате скоростта на въртене/честотата на ударите на работещия електроин-

Лекият натиск върху пусковия прекъсвач 10 предизвиква малка скорост на въртене/ниска честота на ударите. С уве- личаване на натиска се увеличава и скоростта на въртене, респ. честотата на ударите. Electronic Precision Control (EPC) (вижте фиг. L) EPC Ви помага при работа с удари в чувствителни матери- али чрез плавно включване и ограничаване на скоростта на въртене. –Преместете до желаната позиция превключвателя за системата EPC 29. Предпазен съединител Ако работният инструмент се заклини, задвижване- то към вала на електроинструмента се прекъсва. По- ради възникващите при това сили на реакцията дръ- жте електроинструмента винаги здраво с двете ръ- це и заемайте стабилно положение на тялото. Ако работният инструмент се заклини, изключете електроинструмента и освободете работния инстру- мент. При включване на електроинструмента, дока- то работният инструмент е блокиран, възникват го- леми реакционни моменти. Бързо изключване (ERC) Бързото изключване предлага по-добър контрол над елек- троинструмента. При непредвидимо завъртане на елек- троинструмента около оста на свредлото електроинстру- ментът се изключва автоматично.

жимът на бързо зареждане се указва чрез мигане на ра- ботната лампа 14 на електроинструмента. – За повторно включване снете пусковия прекъсвач и го натиснете отново. Бързото изключване се задейства само ако електро- инструментът работи на максимална скорост на вър- тене и може да се върти свободно около оста на свредлото. За целта изберете подходяща работна по- зиция. В противен случай бързото изключване не функ-

Светодиод за температурния контрол Червеният светодиод за температурния контрол 19 показ- ва, че акумулаторната батерия или електронното управле- ние на електроинструмента (при поставена акумулаторна батерия) не се намират в оптималния температурен диа- пазон. В такъв случай електроинструментът не работи въ- обще или работи с намалена мощност. Температурен контрол на акумулаторната батерия: – При поставяне на акумулаторната батерия в зарядното устройство червеният светодиод 19 свети непрекъсна- то: температурата на аку мулаторната батерия е извън допустимия диапазон от 0 °C до 45 °C и акумула- торната батерия не може да бъде зареждана. – Червеният светодиод 19 мига при натискане на бутона 21 или на пусковия прекъсвач 10 (при поставена аку- мулаторна батерия): температурата на акумулаторната батерия е извън допустимия работен диапазон. –При температура на акумулаторната батерия над 70 °C електроинструментът изключва, докато температурата на акумулаторната батерия се върне в оптималния диа-

Температурен контрол на електронното управление на електроинструмента: – При натискане на пусковия прекъсвач 10 червеният светодиод 19 свети непрекъснато: Температурата на електронното управление е по-малко 5 °C или повече от 75 °C. –При достигане на температура над 90 °C електронното управление на електроинструмента го изключва, дока- то температурата падне до допустимия диапазон. Указания за работа Настройване на дълбочината на пробиване (вижте фигура M) С помощта на дълбочинния ограничител 17 пред- варително може да бъде установена дълбочината на про- биване X. – Натиснете бутона за дълбочинния ограничител 15 и по- ставете ограничителя в гнездото в спомагателната ръ- кохватка 16. Награпената повърхност на дълбочинния ограничител 17 трябва да е обърната надолу. Позиция за максимална скорост на въртене Позиция за плавно включване и ограничена скорост на въртене OBJ_BUCH-283-010.book Page 194 Wednesday, January 7, 2015 2:07 PMБългарски | 195 Bosch Power Tools 1 609 92A 0JA | (7.1.15) – Вкарайте работния инструмент с опашка SDS-plus до упор в патронника SDS-plus 3. В противен случай въз- можността за изместване на работния инструмент с опашка SDS-plus може да доведе до неправилно на- стройване на дълбочината на пробиване. – Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свредлото и на дълбочинния ограничител да е равно на желаната дълбочина на пробивания отвор X. Промяна на позицията на секача (Vario-Lock) Можете да застопорите секача в 36 различни позиции. По този начин можете винаги да работите в оптималната ра- ботна позиция. – Поставете в патронника секач. – Завъртете превключвателя ударно пробиване/спиране на въртенето 13 в позицията «Vario-Lock» (вижте «Из- бор на режима на работа», страница 193). – Завъртете патронника в желаната позиция. – Завъртете превкл ючвателя ударно пробиване/спиране на въртенето 13 в позицията «къртене». С това патрон- никът се фиксира в текущата си позиция. – При къртене установете дясна посока на въртене. Поставяне на накрайници за завиване (битове) (вижте фигура N) Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се ра- ботен инструмент може да се изметне. За използване на накрайници за завиване (битове) се нуж- даете от универсално гнездо 30 с опашка SDS-plus (не е включено в окомплектовката). –Почистете края на опашката и го смажете леко. – Вкарайте универсалното гнездо в патронника със за- въртане, докато бъде захванато автоматично. –Уверете се, че гнездото е захванато правилно, като оп- итате да го издърпате. – Поставете накрайник за завиване (бит) в уни- версалното гнездо. Използвайте само накрайници, подходящи за главите на съответните винтове. – За демонтиране на универсалното гнездо 5 преместете застопоряващата втулка назад и извадете гнездото 30 от патронника. Система за поглъщане на вибрациите Вградената система за поглъщане на вибрациите ограни-

ава предаваните на ръцете вибрации. Ръкохватката Softgrip намалява опасността от приплъзва- не на електроинструмента в ръцете и осигурява по-голямо удобство при работа с него. Указания за оптимална работа с акумулаторната бате-

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в температур- ния диапазон от –20 °C до 50 °C. Напр. не оставяйте акуму- латорната батерия през лятото в автомобил на слънце. Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Поддържане и сервиз Поддържане и почистване Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Повредена противопрахова капачка трябва да се за- мени веднага. Препоръчва се това да бъде извърше- но в оторизиран сервиз за електроинструменти. –Почиствайте патронника 3 след всяко ползване. Сервиз и технически съвети Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента. Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни раз-

OBJ_BUCH-283-010.book Page 195 Wednesday, January 7, 2015 2:07 PM196 | Македонски 1 609 92A 0JA | (7.1.15) Bosch Power Tools При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред-

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употре- ба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО акумулаторни или обикно- вени батерии, които не могат да се из- ползват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Li-Ion: Моля, спазвайте указанията в раз- дел «Транспортиране», страница 195. Правата за изменения запазени.
