MANUAL DE UTILIZARE GBH 36 VFLI Plus BOSCH

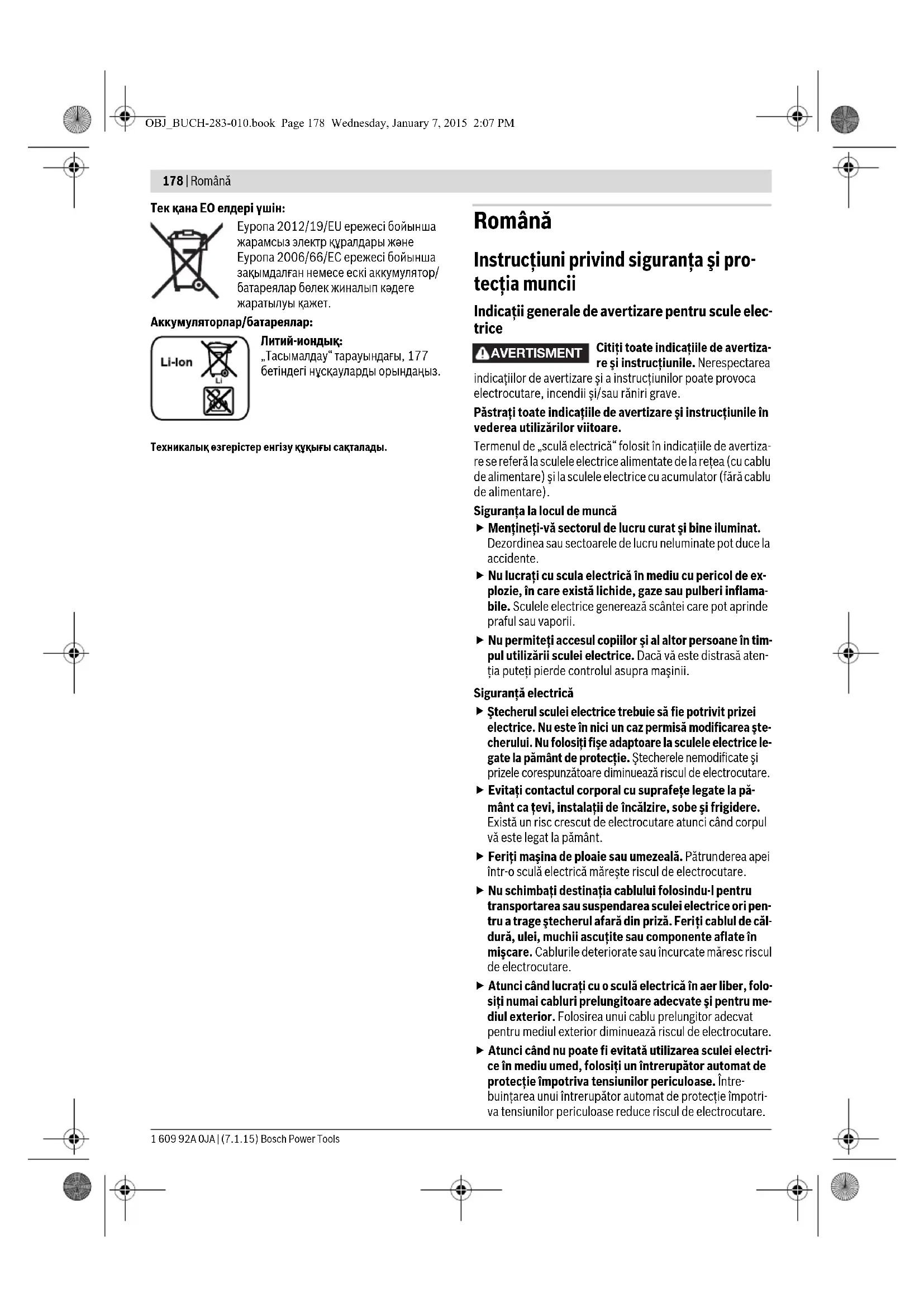

Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea şte- cherului. Nu folosiţi fişe adaptoare la sculele electrice le- gate la pământ de protecţie. Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. Evitaţi contactul corporal cu suprafeţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. AVERTISMENT OBJ_BUCH-283-010.book Page 178 Wednesday, January 7, 2015 2:07 PMRomână | 179 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţ i o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Manevrarea şi utilizarea atentă a sculelor electrice cu acu- mulator Încărcaţi acumulatorii numai în încărcătoarele reco- mandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor ti- puri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. Feriţi acumulatorii nefolosiţi de agrafele de birou, mo- nede, chei, cuie, şuruburi sau alte obiecte metalice mi- ci, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de con- tact accidental clătiţi bine cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. Lichidul scurs din acumu- lator poate duce la iritaţii ale pielii sau la arsuri. Service Încredin ţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni de siguranţă pentru ciocane Purtaţi aparat de protecţie auditivă. Zgomotul poate provoca pierderea auzului. Folosiţi mânerele suplimentare, dacă acestea sunt cu- prinse în setul de livrare al sculei electrice. Pierderea controlului poate duce la vătămări corporale. Prindeţi scula electrică de mânerele izolate atunci cînd executaţi operaţii în cursul cărora accesoriul poate atinge conductori ascunşi. Contactul dintre accesoriu şi un conductor electric aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice şi electrocuta utilizatorul. OBJ_BUCH-283-010.book Page 179 Wednesday, January 7, 2015 2:07 PM180 | Română 1 609 92A 0JA | (7.1.15) Bosch Power Tools Folosiţi detectoare adecvate pentru a depista conduc- tori şi conducte de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Atinge- rea conductorilor electrici poate duce la incendiu şi elec- trocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pa- gube materiale. Apucaţi strâns maşina în timpul lucrului şi adoptaţi o poziţie stabilă. Scula electrică se conduce mai bine cu am- bele mâini. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Înainte de a pune jos scula electrică aşteptaţi ca aceas- ta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electri- ce. Nu deschideţi acumulatorul. Există pericol de scurtcircu- it. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Va- porii pot irita căile respiratorii. Folosiţi acumulatorul numai împreună cu scula dum- neavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exte- rioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumu- latorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula electrică este destinată găuririi cu percuţie în beton, că- rămidă şi piatră cât şi pentru lucrări uşoare de dăltuire. Este deasemeni adecvată pentru găurirea fără percuţie în lemn, metal, ceramică şi material plastic. Sculele electrice prevăzu- te cu reglare electronică a turaţiei şi funcţionare spre dreap- ta/stânga sunt adecvate şi pentru înşurubare. Lampa acestei scule electrice este destinată iluminării directe a zonei de lucru a sculei electrice şi nu este adecvată pentru iluminarea încăperilor din gospodărie. Elemente componente Numerotarea elementelor componente se referă la schiţa scu- lei electrice de pe pagina grafică. 1 Mandrină rapidă interschimbabilă (GBH 36 VF-LI Plus) 2 Mandrină interschimbabilă cu sistem SDS-plus (GBH 36 VF-LI Plus) 3 Sistem de prindere accesorii SDS-plus 4 Capac de protecţie împotriva prafului 5 Dispozitiv de blocare 6 Inel de blocare mandrină interschimbabilă (GBH 36 VF-LI Plus) 7 Amortizor de vibraţii 8 Comutator de schimbare a direcţiei de rotaţie 9 Mâner (suprafaţă de prindere izolată) 10 Întrerupător pornit/oprit 11 Acumulator* 12 Tastă de deblocare comutator stop percuţie/stop rotaţie 13 Comutator stop percuţie/stop rotaţie 14 Lampă de lucru 15 Tastă de reglare a limitatorului de adâncime 16 Mâner suplimentar (suprafaţă de prindere izolată) 17 Limitator de reglare a adâncimii 18 Tastă deblocare acumulator 19 Indicator de supraveghere a temperaturii 20 Indicator al nivelului de încărcare al acumulatorului 21 Tastă pentru indicatorul stării de încărcare a acumulatorului 22 Şurub de siguranţă pentru mandrina cu coroană dinţată (GBH 36 V-LI Plus) * 23 Mandrină cu coroană dinţată (GBH 36 V-LI Plus) * 24 Tijă de prindere SDS-plus pentru mandrină (GBH 36 V-LI Plus) * 25 Sistem de prindere mandrină(GBH 36 VF-LI Plus) 26 Cheie pentru mandrine(GBH 36 V-LI Plus) 27 Bucşa anterioară a mandrinei rapide interschimbabile (GBH 36 VF-LI Plus) 28 Inel de susţinere a mandrinei rapide interschimbabile (GBH 36 VF-LI Plus) 29 Comutator EPC (Electronic Precision Control) 30 Suport universal cu tijă de prindere SDS-plus* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. OBJ_BUCH-283-010.book Page 180 Wednesday, January 7, 2015 2:07 PMRomână | 181 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Date tehnice Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN 60745-2-6. Nivelul zgomotului evaluat A al sculei electrice este în mod normal de: nivel presiune sonoră 90 dB(A); nivel putere sono- ră 101 dB(A). Incertitudine K=3 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745: Găurire cu percuţie în beton: a

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu acce- sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- siderabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Ciocan rotopercutor GBH 36 V-LI Plus GBH 36 VF-LI Plus Număr de identificare 3 611 J06 0.. 3 611 J07 0.. Reglarea turaţiei

Funcţionare dreapta/stânga

Mandrină interschimbabilă

Tensiune nominală V= 36 36 Putere nominală W 600 600 Număr percuţii min

Greutate conform EPTA-Procedure 01/2003 kg 4,0/4,5* 4,1/4,6* Temperatură ambiantă admisă –în timpulîncărcării – în timpul funcţionării

• în funcţie de acumulatorul folosit

• * putere mai redusă la temperaturi <0 °C Date tehnice determinate cu acumulatorul din setul de livrare. OBJ_BUCH-283-010.book Page 181 Wednesday, January 7, 2015 2:07 PM182 | Română 1 609 92A 0JA | (7.1.15) Bosch Power Tools Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ corespunde tuturor dispoziţiilor relevante ale Directivelor 2009/125/CE (Regulamentul 1194/2012), 2011/65/UE, 2004/108/CE, 2006/42/CE inclusiv modificărilor acestora şi este în con- formitate cu următoarele standarde: EN 60745-1, EN 60745-2-6. Documentaţie tehnică (2006/42/CE) la: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 07.01.2015 Montare Încărcarea acumulatorului (vezi figura A) Folosiţi numai încărcătoarele menţionate la pagina de accesorii. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică. Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a asigura funcţionarea la capacitatea nominală a acumulatoru- lui, înainte de prima utilizare încărcaţi complet acumulatorul în încărcător. Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viaţă. O întrerupere a procesului de încărcare nu dăunează acumula- torului. Acumulatorul cu tehnologie litiu-ion este protejat prin „Elec- tronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deco- nectată printr-un circuit de protecţie: dispozitivul de lucru nu se mai mişcă. După deconectarea automată a sculei electrice nu mai apăsaţi pe întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora. Extragerea acumulatorului Acumulatorul 11 este prevăzut cu două trepte de blocare, ca- re au rolul de a împiedica acumulatorul să cadă afară din scula electrică, în cazul apăsării involuntare a tastei de deblocare a acumulatorului 18. Cât timp acumulatorul este introdus în scula electrică, el este ţinut pe poziţie prin forţa elastică a unui arc. Pentru extragerea acumulatorului 11: – Împingeţi acumulatorul spre talpa sculei electrice (1.) şi a- păsaţi simultan tasta de deblocare 18 (2.). – Trageţi acumulatorul afară din scula electrică, până când devine vizibilă o dungă roşie (3.). – Apăsaţi încă o dată tasta de deblocare 18 şi extrageţi com- plet acumulatorul. Indicatorul nivelului de încărcare al acumulatorului Cele trei LED-uri verzi ale indicatorului stării de încărcare a acumulatorului 20 indică nivelul de încărcare a acumulatoru- lui 11. Din considerente legate de siguranţă, afişarea stării de încărcare a acumulatorului poate fi activată numai atunci când scula electrică este oprită. – Apăsaţi tasta 21, pentru afişarea stării de încărcare (acest lucru este posibil şi cu acumulatorul extras). După aproxi- mativ 5 secunde indicatorul stării de încărcare se stinge automat. Dacă, după apăsarea tastei 21 nu se aprinde niciun LED, în- seamnă că acumulatorul este defect şi trebuie schimbat. În timpul procesului de încărcare cele trei LED-uri verzi se aprind unul după celălalt şi se sting pentru scurt timp. Acumu- latorul este complet încărcat, atunci când cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute după ce acu- mulatorul s-a încărcat complet, cele trei LED-uri verzi se sting din nou. Mâner suplimentar Folosiţi scula electrică numai împreună cu mânerul su- plimentar 16. Rotirea mânerului suplimentar (vezi figura B) Puteţi întoarce mânerul suplimentar 16 cum vreţi, pentru a ajunge într-o poziţie de lucru sigură şi comodă. – Învârtiţi partea inferioară a mânerului suplimentar 16 în sens contrar mişcării acelor de ceasornic şi întoarceţi mâ- nerul suplimentar 16 aducându-l în poziţia dorită. Apoi strângeţi la loc partea inferioară a mânerului suplimentar 16 învârtind-o în sensul mişcării acelor de ceasornic. Aveţi grijă ca banda de strângere a mânerului suplimentar să fie prinsă în canelura prevăzută în acest scop pe carcasă. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 LED Capacitate Lumină continuă 3 x verde ≥ 2/3 Lumină continuă 2 x verde ≥ 1/3 Lumină continuă 1 x verde <1/3 Lumină intermitentă 1 x verde rezervă OBJ_BUCH-283-010.book Page 182 Wednesday, January 7, 2015 2:07 PMRomână | 183 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Alegerea mandrinei şi a accesoriilor Pentru găurirea cu percuţie aveţi nevoie de accesorii SDS- plus care să poată fi introduse în mandrina SDS-plus. Pentru găurirea fără percuţie în lemn, metal, ceramică sau material plastic cât şi pentru înşurubare se folosesc accesorii fără sistem de prindere SDS-plus (de exemplu burghie cu tijă cilindrică). Pentru aceste accesorii aveţi nevoie de o mandri- nă rapidă respectiv de o mandrină cu coroană dinţată. Montarea/demontarea mandrinei cu coroană din- ţată (GBH 36 V-LI Plus) Pentru a putea lucra cu accesorii fără sistem de prindere SDS- plus (de exemplu burghie cu tijă cilindrică), trebuie să montaţi o mandrină corespunzătoare (mandrină cu coroană dinţată sau mandrină rapidă, accesorii). Montarea mandrinei cu coroană dinţată (vezi figura C) – Înşurubaţi tija de prindere SDS-plus 24 într-o mandrină cu coroană dinţată 23. Asiguraţi mandrina cu coroană dinţată 23 cu un şurub de siguranţă 22. Aveţi în vedere faptul că şurubul de siguranţă are filet spre stânga. Introducerea mandrinei cu coroană dinţată (vezi figura C) – Curăţaţi capătul de introducere al tijei de prindere şi gre- saţi-l uşor. – Introduceţi mandrina cu coroană dinţată prin rotirea tijei în sistemul de prindere până când se blochează automat. – Verificaţi blocajul trăgând de mandrina cu coroană dinţată. Extragerea mandrinei cu coroană dinţată – Împingeţi spre spate manşonul de blocare 5 şi demontaţi mandrina cu coroană dinţată 23. Extragerea/introducerea mandrinei interschim- babile (GBH 36 VF-LI Plus) Mandrina interschimbabilă cu sistem SDS-plus 2 poate fi schimbată uşor cu mandrina rapidă interschimbabilă 1 din se- tul de livrare. Extragerea mandrinei interschimbabile (vezi figura D) – Trageţi spre spate inelul de blocare al mandrinei inter- schimbabile 6, fixaţi-l în această poziţie şi demontaţi tră- gând înainte mandrina interschimbabilă cu sistem SDS- plus 2 respectiv mandrina rapidă interschimbabilă 1. – După demontare protejaţi mandrina interschimbabilă îm- potriva murdăririi. Introducerea mandrinei inteschimbabile (vezi figura E) – Înainte de a o introduce, curăţaţi mandrina inter- schimbabilă şi gresaţi uşor capătul de introducere al aces- teia. – Cuprindeţi în întregime cu mâna mandrina inter- schimbabilă cu sistem SDS-plus 2 respectiv mandrina ra- pidă interschimbabilă 1. Împingeţi prin rotire mandrina interschimbabilă pe sistemul de prindere al mandrinei 25, până când auziţi un zgomot clar de înclichetare. – Mandrina interschimbabilă se zăvorăşte automat. Verifi- caţi zăvorârea trâgând de mandrina interschimbabilă. Schimbarea accesoriilor Capacul de protecţie împotriva prafului 4 împiedică în mare măsură pătrunderea prafului de găurire în sistemul de prinde- re a accesoriilor, în timpul funcţionării maşinii. Atunci când introduceţi accesoriul aveţi grijă să nu deterioraţi capacul de protecţie împotriva prafului 4. Un capac de protecţie împotriva prafului deteriorat tre- buie înlocuit imediat. Se recomandă ca această opera- ţie să fie executată la un centru de service post-vân- zări. Schimbarea accesoriilor (SDS-plus) Montarea accesoriilor cu sistem de prindere SDS-plus (vezi figura F) Cu mandrina SDS-plus puteţi schimba accesoriul, simplu şi comod, fără a utiliza unelte suplimentare. – GBH 36 VF-LI Plus: Montaţi mandrina interschimbabilă cu sistem SDS-plus 2. – Curăţaţi regulat capătul de introducere al accesoriului şi gresaţi-l uşor. – Introduceţi accesoriul prin rotire în sistemul de prindere a accesoriilor până când se blochează automat. – Verificaţi blocajul trăgând de accesoriu. Accesoriul cu sistem de prindere SDS-plus este proiectat a fi mobil. Din această cauză, la mersul în gol el se roteşte excen- tric. Acest fapt nu afectează în niciun fel precizia de găurire, deoarece burghiul se autocentrează în timpul găuririi. Demontarea accesoriului cu sistem de prindere SDS-plus (vezi figura G) – Împingeţi spre spate manşonul de blocare 5 şi extrageţi ac- cesoriul. Schimbarea accesoriilor (fără sistem de prindere SDS-plus) (GBH 36 V-LI Plus) Introducerea accesoriului (vezi figura H) Indicaţie: Nu folosiţi accesorii fără sistem de prindere SDS- plus pentru găurirea cu percuţie sau pentru dăltuire! Acceso- riile fără sistem de prindere SDS-plus şi mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuţie şi la dăltuire. – Introduceţi o mandrină cu coroană dinţată 23 (vezi „Mon- tarea/demontarea mandrinei cu coroană dinţată“, pagina 183). – Deschideţi prin rotire mandrina cu coroană dinţată 23 ast- fel încât să poată fi introdus accesoriul. Introduceţi acceso- riul. – Introduceţi cheia de mandrine în orificiile corespunzătoare ale mandrinei co coroană dinţată 23 şi fixaţi accesoriul prin strângere uniformă. – Rotiţi comutatorul stop percuţie/stop rotaţie 13 aducân- du-l în poziţia „găurire“. Extragerea accesoriului (vezi figura I) – Rotiţi manşonul mandrinei cu coroană dinţată 23 în sens contrar mişcării acelor de ceasornic cu ajutorul cheii de mandrine, până când accesoriul poate fi scos. OBJ_BUCH-283-010.book Page 183 Wednesday, January 7, 2015 2:07 PM184 | Română 1 609 92A 0JA | (7.1.15) Bosch Power Tools Schimbarea accesoriilor (fără sistem de prindere SDS-plus) (GBH 36 VF-LI Plus) Introducerea accesoriului (vezi figura J) Indicaţie: Nu folosiţi accesorii fără sistem de prindere SDS- plus pentru găurirea cu percuţie sau pentru dăltuire! Acceso- riile fără sistem de prindere SDS-plus şi mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuţie şi la dăltuire. – Montaţi mandrina rapidă interschimbabilă 1. – Fixaţi inelul de suţinere 28 al mandrinei rapide interschim- babile. Deschideţi sistemul de prindere a accesoriilor ro- tind bucşa anterioară 27 până când poate fi introdus acce- soriul. Fixaţi inelul de susţinere 28 şi rotiţi puternic bucşa anterioară 27 în direcţia săgeţii, până când se aud zgomote clare de înclichetare. – Verificaţi fixarea sigură trăgând de accesoriu. Indicaţie: Dacă sistemul de prindere a accesoriilor a fost des- chis până la punctul de oprire, este posibil ca, în momentul ră- sucirii acestuia în vederea închiderii, să se audă zgomotul de înclichetare, însă sistemul de prindere a accesoriilor totuşi să nu se închidă. În acest caz rotiţi bucşa anterioară 27 o singură dată în sens opus direcţiei săgeţii. După aceasta sistemul de prindere a ac- cesoriilor se va putea închide. – Rotiţi comutatorul stop percuţie/stop rotaţie 13 aducân- du-l în poziţia „găurire“. Extragerea accesoriului (vezi figura K) – Fixaţi inelul de susţinere 28 al mandrinei rapide inter- schimbabile. Deschideţi sistemul de prindere a accesorii- lor rotind bucşa anterioară 27 în direcţia săgeţii, până cînd accesoriul poate fi extras. Aspirarea prafului cu GDE 16 Plus (accesoriu) Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, mine- rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm com- binaţie cu materiale de adaos utilizate la prelucrarea lem- nului (cromat, substanţe de protecţie a lemnului). Materia- lele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Pentru aspirarea prafului este necesar GDE 16 Plus (acceso- riu). Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Funcţionare Punere în funcţiune Montarea acumulatorului – Aduceţi comutatorul de schimbare a direcţiei de rotaţie 8 în poziţia din mijloc pentru a proteja scula electrică împo- triva pornirii accidentale. – Împingeţi din spate acumulatorul încărcat 11 pentru a-l in- troduce în talpa sculei electrice. Împingeţi acumulatorul complet în talpă, până când dunga roşie nu mai este vizibilă iar acumulatorul este fixat sigur. Reglarea modului de funcţionare Selectaţi modul de funcţionare al sculei electrice cu ajutorul comutatorului stop percuţie/stop rotaţie 13. Indicaţie: Nu modificaţi modul de funcţionare decât cu scula electrică oprită! În caz contrar scula electrică se poate deteri- ora. – Pentru schimbarea modului de funcţionare apăsaţi tasta de deblocare 12 şi rotiţi comutatorul stop percuţie/stop rotaţie 13 pentru a-l aduce în poziţia dorită, până când se înclichetează perceptibil. Reglarea direcţiei de rotaţie Cu comutatorul de schimbare a direcţiei de rotaţie 8 puteţi schimba direcţia de rotaţie a sculei electrice. Atunci când întrerupătorul pornit/oprit 10 este apăsat acest lucru nu mai este însă posibil. Poziţie pentru găurire cu percuţie în beton sau piatră Poziţie pentru găurire fără percuţie în lemn, metal, ceramică şi material plastic cât şi pen- tru înşurubare Poziţie Vario-Lock pentru reglarea poziţiei dălţii În această poziţie comutatorul stop percu- ţie/stop rotaţie 13 nu se înclichetează. Poziţie pentru dăltuire OBJ_BUCH-283-010.book Page 184 Wednesday, January 7, 2015 2:07 PMRomână | 185 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Funcţionare spre dreapta: împingeţi comutatorul de schim- bare a direcţiei de rotaţie 8 până la punctul de oprire, în pozi- ţia . Funcţionare spre stânga: împingeţi comutatorul de schim- bare a direcţiei de rotaţie 8 până la punctul de oprire, în pozi- ţia . Reglaţi întotdeauna direcţia de rotaţie pentru găurire cu per- cuţie, găurire şi dăltuire pe funcţionare spre dreapta. Pornire/oprire Pentru a economisi energie, ţineţi scula electrică pornită nu- mai atunci când o folosiţi. –Pentru pornirea sculei electrice apăsaţi întrerupătorul pornit/oprit 10. La prima punere în funcţiune a sculei electrice este posibil să se producă o întârziere a pornirii acesteia, datorită faptului că partea electronică a sculei electrice trebuie mai întâi să se configureze. –Pentru oprirea sculei electrice eliberaţi întrerupătorul por- nit/oprit 10. Reglarea turaţiei/numărului de percuţii Puteţi regla fără trepte turaţia/numărul de percuţii al sculei electrice deja pornite prin varierea forţei de apăsare exercita- te asupra întrerupătorului pornit/oprit 10. O apăsare uşoară a întrerupătorului pornit/oprit 10 are drept efect o turaţie/număr de percuţii scăzut. O dată cu creşterea apăsării se măreşte şi turaţia/numărul de percuţii. Electronic Precision Control (EPC) (vezi figura L) EPC vă sprijină la lucrul cu percuţie în materiale sensibile, prin accelerare lentă şi turaţie redusă de lucru. – Împingeţi comutatorul EPC 29 în poziţia dorită. Cuplaj de suprasarcină Dacă accesoriul se blochează sau se agaţă, se întrerupe antrenarea la arborele portburghiu. Din cauza forţelor care apar, trebuie să ţineţi întotdeauna bine scula elec- trică cu ambele mâini şi să adoptaţi o poziţie stabilă. Opriţi scula electrică şi sl ăbiţi accesoriul dacă scula electrică se blochează. Pornirea maşinii în timp ce dis- pozitivul de găurit este blocat generează recul. Oprire rapidă (ERC) Dispozitivul de oprire rapidă oferă un control mai bun asupra sculei electrice. În cazul rotirii imprevizibile a sculei electrice în jurul axei burghiului, aceasta se opreşte din funcţionare. Deconectarea rapidă este semnalizată prin clipirea lămpii de lucru 14 de la scula electrică. –Pentru repunerea în funcţiune eliberaţi întrerupătorul pornit/oprit şi acţionaţi-l apoi din nou. Deconectarea rapidă se poate declanşa numai atunci când scula electrică funcţionează la turaţia maximă de lucru şi se poate roti liber în jurul axei burghiului. Selec- taţi în acest scop o poziţie de lucru adecvată. În caz contrar nu este garantată deconectarea rapidă. Indicator de supraveghere a temperaturii LED-ul roşu al indicatorului de supraveghere a temperaturii 19 semnalizează faptul că acumulatorul sau sistemul electro- nic al sculei electrice (atunci când acumulatorul este intro- dus) nu se află în domeniul optim de temperatură. În acest caz scula electrică nu va funcţiona deloc sau nu va funcţiona la pu- terea nominală. Supravegherea temperaturii acumulatorului: –LED-ul 19 luminează continuu din momentul introducerii acumulatorului în încărcător: acumulatorul se află în afara domeniului temperaturilor de încărcare de la 0 °C la 45 °C şi nu poate fi încărcat. –LED-ul roşu

clipeşte atunci când se apasă tasta

sau în- trerupătorul pornit/oprit

(cu acumulatorul introdus): acu- mulatorul este în afara domeniului temperaturilor de lucru. – La o temperatură a acumulatorului de peste 70 °C se întreru- pe alimentarea sculei electrice, până în momentul în care acu- mulatorul revine din nou în domeniul optim al temperaturilor. Supravegherea temperaturii sistemului electronic al sculei electrice: –LED-ul roşu 19 se aprinde şi luminează continuu în mo- mentul apăsării întrerupătorului pornit/oprit 10: Tempera- tura părţii electronice a sculei electrice este mai mică de 5°C sau mai mare de 75°C. – La o temperatură de peste 90 °C sistemul electronic al sculei electrice se deconectează, rămânând deconectat până când temperatura revine din nou în domeniul admis al temperaturilor. Instrucţiuni de lucru Reglarea adâncimii de găurire (vezi figura M) Cu limitatorul de adâncime 17 poate fi reglată adâncimea de găurire X dorită. – Apăsaţi tasta de reglare a adâncimii de găurire 15 şi intro- duceţi limitatorul de adâncime în mânerul suplimentar 16. Porţiunea striată de pe limitatorul de reglare a adâncimii 17 trebuie să fie îndreptată în jos. – Împingeţi accesoriul SDS-plus până la punctul de oprire în sistemul de prindere SDS-plus 3. Altfel, mobilitatea acce- soriului SDS-plus ar putea duce la un reglaj greşit al adân- cimii de găurire. – Trageţi afară limitatorul de adâncime într-atât încât distan- ţa dintre vârful burghiului şi vârful limitatorului de adânci- me să fie egală cu adâncimea de găurire X dorită. Modificarea poziţiei dălţii (Vario-Lock) Puteţi bloca dalta în 36 poziţii. În acest mod puteţi adopta po- ziţia de lucru optimă în orice situaţie. – Introduceţi dalta în sistemul de prindere a accesoriilor. – Rotiţi comutatorul stop percuţie/stop rotaţie 13 aducân- du-l în poziţia „Vario-Lock“ (vezi „Reglarea modului de funcţionare“, pagina 184). Poziţie pentru turaţie maximă de lucru Poziţie pentru accelerare lentă şi turaţie redusă de lucru OBJ_BUCH-283-010.book Page 185 Wednesday, January 7, 2015 2:07 PM186 | Română 1 609 92A 0JA | (7.1.15) Bosch Power Tools – Rotiţi sistemul de prindere a accesoriilor în poziţia dorită a dălţii. – Rotiţi comutatorul stop percuţie/stop rotaţie 13 adu- cându-l în poziţia „dăltuire“. Prin aceasta, sistemul de prin- dere a accesoriilor se va bloca. – Reglaţi direcţia de rotaţie pentru dăltuire pe funcţionare spre dreapta. Montarea capetelor de şurubelniţă (vezi figura N) Puneţi scula electrică pe piuliţă/şurub numai în stare oprită. Accesoriile aflate în mişcare de rotaţie pot altfel aluneca. Pentru a putea folosi capete de şurubelniţă aveţi nevoie de un suport universal 30 cu tijă de prindere SDS-plus (accesoriu). – Curăţaţi capătul de introducere al tijei de prindere şi gre- saţi-l uşor. – Introduceţi suportul universal în sistemul de prindere a ac- cesoriilor rotindu-l până se blochează automat în acesta. – Verificaţi blocajul trăgând de suportul universal. – Introduceţi un cap de şurubelniţă în suportul universal. Fo- losiţi numai capete de şurubelniţă potrivite pentru capul de şurub respectiv. – Pentru extragerea suportului universal împingeţi spre spa- te dispozitivul de blocare 5 şi extrageţi suportul universal 30 din sistemul de prindere a accesoriilor. Amortizor de vibraţii Amortizorul de vibraţii integrat reduce vibraţiile care apar. Mânerul Softgrip măreşte gradul de siguranţă la alunecare asi- gurând astfel mai buna prindere şi manevrabilitate a sculei electrice. Indicaţii privind manevrarea optimă a acumulatorului Protejaţi acumulatorul împotriva umezelii şi a apei. Depozitaţi acumulatorul numai în domeniul de temperatură de la –20 °C la 50 °C. Nu lăsaţi acumulatorul în autovehicul, de exemplu pe timpul verii. Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. Un timp de funcţionare considerabil diminuat după încărcare indică faptul că acumulatorul s-a uzat şi trebuie înlocuit. Respectaţi instrucţiunile privind eliminarea. Întreţinere şi service Întreţinere şi curăţare Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării invo- luntare a întrerupătorului pornit/oprit există pericol de ră- nire. Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. Un capac de protecţie împotriva prafului deteriorat tre- buie înlocuit imediat. Se recomandă ca această opera- ţie să fie executată la un centru de service post-vân- zări. – După fiecare utilizare curăţaţi sistemul de prindere a acce- soriilor 3. Asistenţă clienţi şi consultanţă privind utilizarea În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei electrice. Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei pri- vind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport a- erian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transpor- tul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale supli- mentare. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambala- jele trebuie direcţionate către o staţie de revalorifica- re ecologică. Nu aruncaţi sculele electrice şi acumulatorii/bateriile în guno- iul menajer! OBJ_BUCH-283-010.book Page 186 Wednesday, January 7, 2015 2:07 PMБългарски | 187 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz, iar conform Directivei Europene 2006/66/CE, acumu- latorii/bateriile defecte sau consumate tre- buie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful „Transport“, pagina 186. Sub rezerva modificărilor.
