MANUAL DE UTILIZADOR GBH 36 VFLI Plus BOSCH

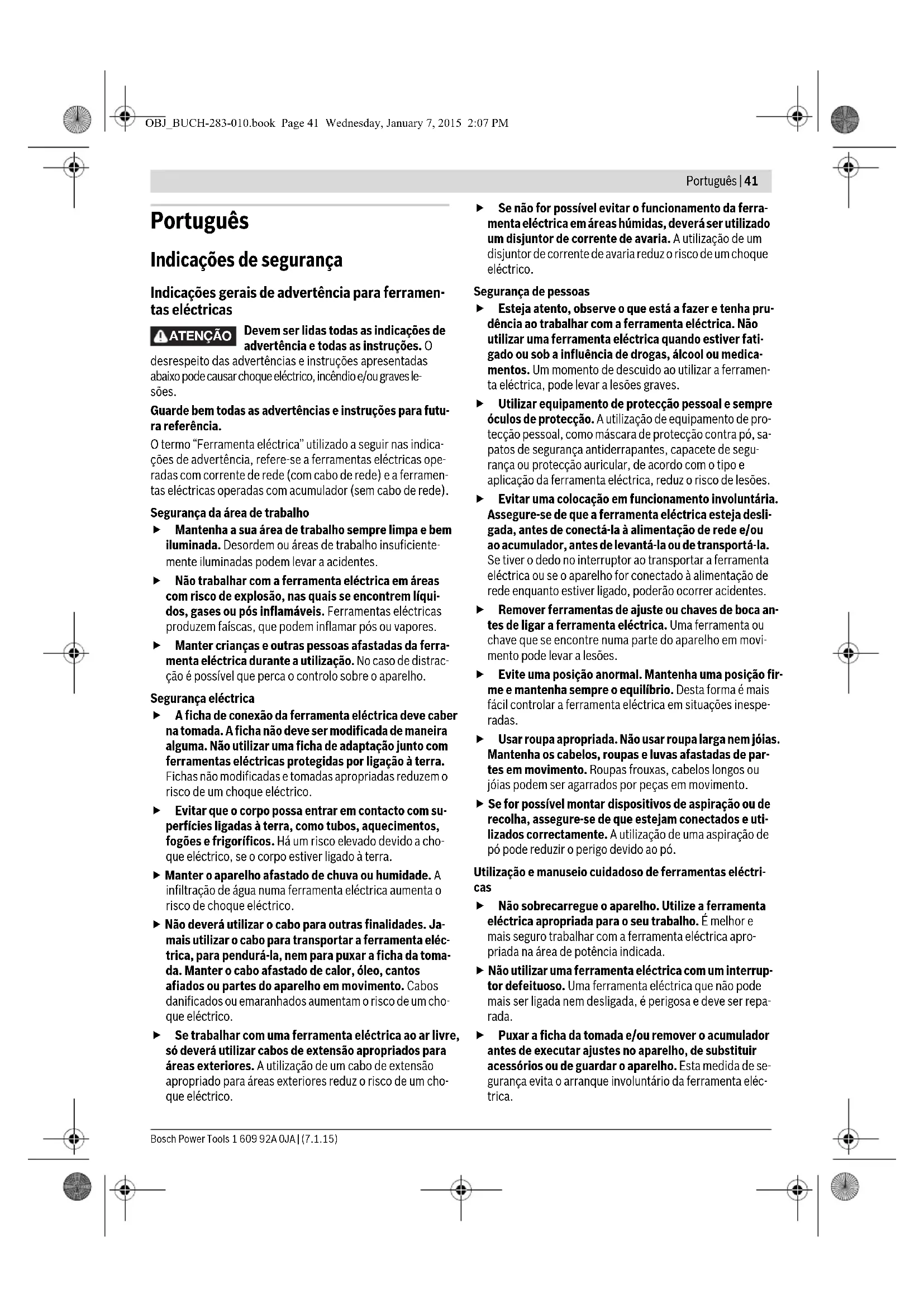

Espere a ferramenta eléctrica parar completamente, an- tes de depositá-la. A ferramenta de aplicação pode emper- rar e levar à perda de controlo sobre a ferramenta eléctrica. Não abrir o acumulador. Há risco de um curto-circuito. Proteger o acumulador contra calor, p. ex. tam- bém contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão. Em caso de danos e de utilização incorrecta do acumu- lador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Só utilizar o acumulador junto com a sua ferramenta eléctrica Bosch. Só assim é que o seu acumulador é pro- tegido contra perigosa sobrecarga. Os objectos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem causar um curto-circuito inter- no e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer. Descrição do produto e da potência Devem ser lidas todas as indicações de ad- vertência e todas as instruções. O desres- peito das advertências e instruções apresenta- das abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresentação do apare- lho, e deixar esta página aberta enquanto estiver lendo a ins- trução de serviço. Utilização conforme as disposições A ferramenta eléctrica é destinada para furar com percussão em betão, tijolos e pedras, assim como para cinzelar. Ela tam- bém é apropriada para furar sem percussão em madeira, me- tal, cerâmica e plástico. Ferramentas eléctricas com regula- ção electrónica e marcha à direita/à esquerda também são apropriadas para aparafusar. OBJ_BUCH-283-010.book Page 42 Wednesday, January 7, 2015 2:07 PMPortuguês | 43 Bosch Power Tools 1 609 92A 0JA | (7.1.15) A luz desta ferramenta eléctrica serve para iluminar a área de trabalho directa da ferramenta eléctrica e não é adequada pa- ra a iluminação ambiente no âmbito doméstico. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apre- sentação da ferramenta eléctrica na página de esquemas. 1 Mandril de substituição de aperto rápido (GBH 36 VF-LI Plus) 2 Mandril de substituição SDS-plus (GBH 36 VF-LI Plus) 3 Fixação da ferramenta SDS-plus 4 Capa para protecção contra pó 5 Bucha de travamento 6 Anel de travamento do mandril de substituição (GBH 36 VF-LI Plus) 7 Amortecimento de vibrações 8 Comutador do sentido de rotação 9 Punho (superfície isolada) 10 Interruptor de ligar-desligar 11 Acumulador* 12 Tecla de destravamento para comutador de percussão/paragem de rotação 13 Comutador de percussão/paragem de rotação 14 Luz de trabalho 15 Tecla para ajuste do esbarro de profundidade 16 Punho adicional (superfície isolada) 17 Esbarro de profundidade 18 Tecla de destravamento do acumulador 19 Indicação do controlo da temperatura 20 Indicação do estado de carga do acumulador 21 Tecla para indicação do estado da carga 22 Parafuso de segurança para mandril brocas de coroa dentada (GBH 36 V-LI Plus) * 23 Mandril de brocas de coroa dentada (GBH 36 V-LI Plus) * 24 Fixação para brocas SDS-plus (GBH 36 V-LI Plus) * 25 Fixação do mandril de brocas(GBH 36 VF-LI Plus) 26 Chave mandril de brocas(GBH 36 V-LI Plus) 27 Luva dianteira do mandril de substituição de aperto rápido (GBH 36 VF-LI Plus) 28 Anel de fixação do mandril de substituição de aperto rápido (GBH 36 VF-LI Plus) 29 Interruptor EPC (Electronic Precision Control) 30 Porta-bits universal com admissão SDS-plus* *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Informação sobre ruídos/vibrações Os valores de emissão de ruído determinados de acordo com EN 60745-2-6. O nível de ruído avaliado como A da ferramenta eléctrica é ti- picamente: Nível de pressão acústica 90 dB(A); Nível de po- tência acústica 101 dB(A). Incerteza K=3 dB. Usar protecção auricular! Totais valores de vibrações a

(soma dos vectores de três di- recções) e incerteza K averiguada conforme EN 60745: Furar com percussão em betão: a

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela nor- ma EN 60745 e pode ser utilizado para a comparação de fer- ramentas eléctricas. Ele também é apropriado para uma ava- liação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc- trica for utilizada para outras aplicações, com acessórios dife- rentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa inteira responsabilidade que o pro- duto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2009/125/CE (regulamento de 1194/2012), 2011/65/EU, 2004/108/CE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-6. Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 07.01.2015 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-283-010.book Page 43 Wednesday, January 7, 2015 2:07 PM44 | Português 1 609 92A 0JA | (7.1.15) Bosch Power Tools Dados técnicos Montagem Carregar o acumulador (veja figura A) Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumuladores de iões de lítio utilizados para a sua ferra- menta eléctrica. Nota: O acumulador é fornecido parcialmente carregado. Pa- ra assegurar a completa potência do acumulador, o acumula- dor deverá ser carregado completamente no carregador an- tes da primeira utilização. O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador. O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, lo- go que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais. Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta eléctri- ca. O acumulador pode ser danificado. Retirar o acumulador O acumulador 11 possui dois níveis de travamento, que de- vem evitar, que o acumulador possa cair, caso a tecla de des- travamento do acumulador 18 seja premida por acaso. En- quanto o acumulador estiver dentro da ferramenta eléctrica, ele é mantido em posição por uma mola. Martelo perfurador GBH 36 V-LI Plus GBH 36 VF-LI Plus N° do produto 3 611 J06 0.. 3 611 J07 0.. Comando do n° de rotações

Marcha à direita/à esquerda

Mandril de substituição

Tensão nominal V= 36 36 Potência nominal consumida W600 600 N° de percussões min

0–4200 0–4200 Força de impacto individual conforme EPTA-Procedure 05/2009 J3,2 3,2 Número de rotação nominal – Marcha à direita – Marcha à esquerda min

0–940 0–930 0–940 0–930 Fixação da ferramenta SDS-plus SDS-plus Diâmetro da gola do veio mm 50 50 Máx. diâmetro de perfuração: –Betão – Alvenaria (com brocas de coroa oca) –Aço – Madeira

Peso conforme EPTA-Procedure 01/2003 kg 4,0/4,5* 4,1/4,6* Temperatura ambiente admissível –ao carregar – em funcionamento

e durante oarmazenamento

• * potência limitada a temperaturas <0 °C Dados técnicos averiguados com o acumulador fornecido. OBJ_BUCH-283-010.book Page 44 Wednesday, January 7, 2015 2:07 PMPortuguês | 45 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Para retirar o acumulador 11: – Premir o acumulador contra o pé da ferramenta eléctrica (1.) e ao mesmo tempo premir a tecla de destravamento 18 (2.). – Puxar o acumulador da ferramenta eléctrica, até poder ver uma listra vermelha (3.). – Premir novamente a tecla de destravamento 18 e puxar o acumulador completamente para fora. Indicação do estado de carga do acumulador Os três LED verdes da indicação da carga do acumulador 20 indicam o setado de carga do acumulador 11. Por motivos de segurança, a consulta da situação de carga só pode ocorrer com a ferramenta eléctrica parada. –Premir a tecla 21, para indicar o estado de carga (também com o acumulador retirado). A indicação da situação de carga apaga-se automaticamente após aprox. 5 segundos. Se após premir a tecla 21 não se iluminar nenhum LED, signi- fica que o acumulador está com defeito e deve ser substitui- do. Os três LEDs verdes iluminam-se sequencialmente e apagam- se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes per- manecerem iluminados. Aprox. 5 minutos depois do acumu- lador estar completamente carregado, apagam-se novamen- te os três LEDs verdes. Punho adicional Só utilizar a sua ferramenta eléctrica com o punho adi- cional 16. Deslocar o punho adicional (veja figura B) O punho adicional

pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga. – Girar a parte inferior do punho adicional 16 no sentido contrário dos ponteiros do relógio e deslocar o punho adi- cional 16 para a posição desejada. Em seguida girar a par- te inferior do punho adicional 16 no sentido dos ponteiros do relógio para reapertar. Observe que a cinta de aperto do punho adicional esteja na ra- nhura prevista para tal, que se encontra na carcaça da ferra- menta. Seleccionar o mandril de brocas e as ferramentas Para furar com percussão e para cinzelar, são necessárias fer- ramentas SDS-plus, que são encaixadas no mandril de brocas SDS-plus. Para furar, sem percussão, em madeira, metal, cerâmica e plástico, assim como para furar são usadas ferramentas sem SDS-plus (p.ex. brocas com encabadouro cilíndrico). Para estas ferramentas são necessários um mandril de brocas de aperto rápido ou um mandril de brocas de coroa dentada. Colocar/retirar bucha de coroa dentada (GBH 36 V-LI Plus) Para poder trabalhar com ferramentas sem SDS-plus (p.ex. brocas com haste cilíndrica), é necessário montar um mandril de brocas apropriado (mandril de coroa dentada ou mandril de aperto rápido, acessório). Montar o mandril de brocas de coroa dentada (veja figura C) – Aparafusar o encabadouro SDS-plus 24 num mandril de coroa dentada 23. Fixar o mandril de coroa dentada 23 com um parafuso de fixaç ão 22. O parafuso de segurança tem uma rosca à esquerda. Introduzir o mandril de coroa dentada (veja figura C) – Limpar a extremidade de encaixe do encabadouro e lubri- ficá-la levemente. – Introduzir o mandril de coroa dentada, com o encabadou- ro, na fixação da ferramenta, girando até travar automati- camente. – Puxar pelo mandril de brocas de coroa dentada para con- trolar o travamento. Retirar o mandril de coroa dentada – Empurrar a bucha de travamento 5 para trás e retirar o mandril de brocas de coroa dentada 23. Retirar/colocar o mandril de brocas (GBH 36 VF-LI Plus) O mandril de substituição SDS-plus 2 pode ser facilmente substituído pelo mandril de brocas de aperto rápido 1. Retirar o mandril de brocas (veja figura D) – Puxar o anel de travamento do mandril de brocas 6 para trás, e mantê-lo nesta posição e puxar o mandril de brocas de substituição SDS-plus 2 ou o mandril de brocas de aper- to rápido 1 para frente. – Após ser retirado, o mandril de brocas deve ser protegido contra sujidade. Introduzir o mandril de brocas (veja figura E) – Limpar o mandril de brocas antes de introduzí-lo, e lubrifi- car levemente a extremidade de encaixe. – Segurar o mandril de brocas SDS-plus 2 ou o mandril de brocas de aperto rápido 1 com a mão toda. Atarraxar o mandril de brocas na fixação do mandril de brocas 25, até escutar um nítido ruído de engate. – O mandril de brocas trava-se automaticamente. Puxar o mandril de brocas para controlar o travamento. Troca de ferramenta A capa de protecção contra pó 4 evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o fun- cionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de protecção contra pó 4 não seja danificada. Uma capa de protecção contra pó deve ser substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós-venda. LED Capacidade Luz permanente 3 x verde ≥ 2/3 Luz permanente 2 x verde ≥ 1/3 Luz permanente 1 x verde <1/3 Luz intermitente 1 x verde Reserva OBJ_BUCH-283-010.book Page 45 Wednesday, January 7, 2015 2:07 PM46 | Português 1 609 92A 0JA | (7.1.15) Bosch Power Tools Troca de ferramenta (SDS-plus) Introduzir a ferramenta de trabalho SDS-plus (veja figura F) Com o mandril de brocas SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas. – GBH 36 VF-LI Plus: Introduzir o mandril de brocas SDS-plus

– Limpar a extremidade de encaixe da ferramenta de traba- lho e lubrificá-la levemente. – Introduzir a ferramenta de trabalho no encabadouro, gi- rando até travar-se automaticamente. – Puxar a ferramenta para controlar o travamento. O sistema prevê que a ferramenta de trabalho SDS-plus possa se movimentar livremente. Com isto há uma excentricidade na marcha em vazio. Esta excentricidade não tem qualquer efeito sobre a exactidão do orifício, porque a broca é automa- ticamente centrada durante a perfuração. Retirar a ferramenta de trabalho SDS-plus (veja figura G) – Empurrar a bucha de travamento 5 para trás e retirar a fer- ramenta de trabalho. Troca de ferramenta (sem SDS-plus) (GBH 36 V-LI Plus) Introduzir a ferramenta de trabalho (veja figura H) Nota: Não utilizar ferramentas sem SDS-plus para furar com percussão ou para cinzelar! Ferramentas sem SDS-plus e o seus mandris de broca são danificados ao furar com percus- são ou ao cinzelar. – Colocar um mandril de brocas de coroa dentada 23 (veja “Retirar/colocar o mandril de brocas”, página 45). – Abrir o mandril de brocas de coroa dentada 23 girando, até ser possível introduzir a ferramenta. Introduzir a ferra- menta. – Introduzir a chave de mandril de brocas 23 nos respecti- vos orifícios do mandril de coroa dentada e fixar uniforme- mente a ferramenta. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “Furar”. Retirar a ferramenta de trabalho (veja figura I) – Girar a luva do mandril de coroa dentada 23 com a chave de mandril de brocas, no sentido contrário dos ponteiros do relógio, até poder retirar a ferramenta de trabalho. Troca de ferramenta (sem SDS-plus) (GBH 36 VF-LI Plus) Introduzir a ferramenta de trabalho (veja figura J) Nota: Não utilizar ferramentas sem SDS-plus para furar com percussão ou para cinzelar! Ferramentas sem SDS-plus e o seus mandris de broca são danificados ao furar com percus- são ou ao cinzelar. – Introduzir o mandril de brocas de aperto rápido 1. – Segurar o anel de fixação 28 do mandril de brocas de aper- to rápido. Abrir a fixação da ferramenta girando a bucha dianteira 27, até poder introduzir a ferramenta. Segurar o anel de fixação 28 e girar a bucha dianteira 27 firmemente no sentido da seta, até escutar nitidamente ruídos de en- gate. – Puxar a ferramenta para verificar se está firme. Nota: Se a fixação da ferramenta estiver completamente aberta, é possível que ao fechar a fixação da ferramenta seja escutado o ruído de engate, mas que a fixação da ferramenta não se feche. Neste caso, a bucha dianteira 27 deve ser girada uma vez no sentido contrário da seta. Em seguida será possível fechar a fixação da ferramenta. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “Furar”. Retirar a ferramenta de trabalho (veja figura K) – Segurar o anel de fixação 28 do mandril de brocas de aper- to rápido. Abrir a fixação da ferramenta girando a bucha dianteira 27 no sentido da seta, até ser possível retirar a ferramenta. Aspiração de pó com GDE 16 Plus (acessório) Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, po- dem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encon- trem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal espe- cializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respi- ratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Para a aspiração de pó é necessário um GDE 16 Plus (acessó- rio). O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extre- mamente nocivo à saúde, cancerígeno ou seco. OBJ_BUCH-283-010.book Page 46 Wednesday, January 7, 2015 2:07 PMPortuguês | 47 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Funcionamento Colocação em funcionamento Colocar o acumulador – Colocar o comutador do sentido de rotação 8 na posição central, para proteger a ferramenta eléctrica contra accio- namento involuntário. – Introduzir o acumulador 11 carregado, por trás, no pé da ferramenta eléctrica. Premir o acumulador completamen- te para dentro do pé, até a linha vermelha não estar mais visível e o acumulador estar firmemente travado. Ajustar o tipo de funcionamento Com o interruptor de percussão/paragem de rotação 13 é possível seleccionar o tipo de funcionamento. Nota: Só mudar de tipo de funcionamento com a ferramenta eléctrica desligada! Caso contrário, é possível que a ferra- menta eléctrica seja danificada. – Para comutar de tipo de funcionamento é necessário pre- mir a tecla de desbloqueio 12 e girar o interruptor de per- cussão/de paragem de rotação 13 para a posição deseja- da, até ele engatar perceptivelmente. Ajustar o sentido de rotação Com o comutador de sentido de rotação 8 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 10 isto no entanto não é possí- vel. Rotação à direita: deslocar o comutador do sentido de rota- ção 8 até ao batente para a posição . Rotação à esquerda: deslocar o comutador do sentido de ro- tação 8 até ao batente para a posição . Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita. Ligar e desligar Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada. –Para ligar a ferramenta eléctrica, deverá pressionar o in- terruptor de ligar-desligar 10. Ao ligar a ferramenta eléctrica pela primeira vez pode ocorrer uma retardação de arranque, já que a electrónica da ferra- menta eléctrica precisa ser configurada previamente. –Para desligar, deverá soltar o interruptor de ligar-desligar

Ajustar o n° de rotações/de percussões O número de rotações/de percussões da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 10. Uma leve pressão sobre o interruptor de ligar-desligar 10 pro- voca um baixo n° de rotações/n° de percussões. Aumentando a pressão, é aumentado o n° de rotações/n° de percussões. Electronic Precision Control (EPC) (veja figura L) O sistema EPC dá-lhe apoio em trabalhos com impacto em materiais mais sensíveis através de um arranque lento e um número de rotações reduzido. – Desloque o interruptor ECP 29 para a posição desejada. Acoplamento de sobrecarga O accionamento do veio de perfuração é interrompido se a ferramenta de trabalho emperrar ou enganchar. Sempre segurar, devido às forças produzidas, a ferra- menta eléctrica firmemente com ambas as mãos e man- ter uma posição firme. Desligar a ferramenta eléctrica e soltar a ferramenta de trabalho, se a ferramenta eléctrica bloquear. Ao li- gar o aparelho com uma broca bloqueada são produzi- dos altos momentos de reacção. Desligamento rápido (ERC) O desligamento rápido oferece um melhor controle sobre a ferramenta eléctrica. No caso de uma rotação imprevista da ferramenta eléctrica, em volta do eixo de perfuração, o apare- lho se desliga. Um desligamento rápido é indicado através do piscar rápido da luz de trabalho 14 na ferramenta eléctrica. – Para a recolocação em funcionamento é necessário sol- tar o interruptor de ligar-desligar e premí-lo novamente. O desligamento rápido só dispara se a ferramenta eléc- trica funcionar na rotação máxima e rodar de forma de- simpedida à volta do eixo da broca. Para tal, seleccione a posição de trabalho apropriada. Caso contrário não fica garantido o desligamento rápido. Posição para furar com percussão em betão ou pedra Posição para furar sem percussão, em ma- deira, metal, cerâmica e plástico, assim como para aparafusar Posição Vario-Lock para mudar a posição de cinzelar O interruptor de percussão/paragem de rota- ção 13 não engata nesta posição. Posição para cinzelar Posição para o número de rotações máximo Posição para arranque lento e número de rota- ções reduzido OBJ_BUCH-283-010.book Page 47 Wednesday, January 7, 2015 2:07 PM48 | Português 1 609 92A 0JA | (7.1.15) Bosch Power Tools Indicação do controle da temperatura O LED vermelho da indicação do controle de temperatura 19 indica que o acumulador ou a electrónica da ferramenta eléc- trica (com o acumulador introduzido) não se encontra na faixa ideal de temperatura. Neste caso a ferramenta eléctrica não funciona ou não funciona com plena potência. Controlo de temperatura do acumulador: –O LED vermelho 19 ilumina-se assim que o acumulador for introduzido no carregador: O acumulador encontra-se além da faixa de temperatura de carga de 0 °C a 45 °C não pode ser carregado. –O LED vermelho 19 pisca quando se pressiona a tecla 21 ou o interruptor de ligar/desligar 10 (com o acumulador colocado): o acumulador está fora da faixa de temperatura de serviço. – A ferramenta eléctrica desliga-se automaticamente assim que a temperatura do acumulador for superior a 70 °C e permanece desligada até que o acumulador se encontre novamente na faixa de temperatura ideal. Controlo de temperatura da electrónica da ferramenta eléctri- ca: –O LED 19 vermelho ilumina-se permanentemente ao pre- mir o interruptor de ligar-desligar 10: A temperatura da electrónica da ferramenta eléctrica é inferior a 5 °C ou su- perior 75 °C. – A electrónica da ferramenta eléctrica desliga-se a uma temperatura superior a 90 °C, até a temperatura admissí- vel para o funcionamento se encontrar novamente na faixa admissível de temperatura de funcionamento. Indicações de trabalho Ajustar a profundidade de perfuração (vejafiguraM) Com o esbarro de profundidade 17 é possível determinar a profundidade de perfuração X desejada. – Pressionar a tecla para o ajuste do esbarro de profundida- de 15 e colocar o esbarro de profundidade no punho adi- cional 16. O estriamento no esbarro de profundidade 17 deve mos- trar para baixo. – Introduzir a ferramenta de trabalho SDS-plus completa- mente na fixação da ferramenta SDS-plus 3. Caso contrá- rio a mobilidade da ferramenta SDS-plus pode levar a um ajuste incorrecto da profundidade de perfuração. – Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X. Alterar a posição do cinzel (Vario-Lock) O cinzel pode ser travado em 36 posições. Desta forma é pos- sível colocá-lo na posição optimizada para o respectivo traba- lho. – Introduzir o cinzel no encabadouro. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “Vario-Lock” (veja “Ajustar o tipo de funcio- namento”, página 47). – Girar o encabadouro para a posição do cinzel desejada. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “cinzelar”. Desta forma a fixação da ferra- menta é travada. – Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita. Introduzir bits de aparafusamento (veja figura N) Utilizar os punhos adicionais fornecidos com a ferra- menta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões. Para os bits de aparafusamento é necessário um porta-bits universal 30 com admissão SDS-plus (acessório). – Limpar a extremidade de encaixe do encabadouro e lubri- ficá-la levemente. – Introduzir a ferramenta de trabalho no porta-bits univer- sal, girando até travar-se automaticamente. – Puxar pelo porta-bits universal para controlar o travamen- to. – Introduzir um bit de aparafusamento no porta-bits univer- sal. Só utilizar bits de aparafusamento apropriados para o cabeçote de aparafusamento. – Para retirar o porta-bits universal e empurrar a bucha de travamento 5 para trás e retirar o porta-bits universal 30 da admissão de ferramentas. Amortecimento de vibrações O amortecimento de vibrações integrado reduz eventuais vi- brações. O punho soft aumenta a segurança contra deslize e assegura que a ferramenta eléctrica possa ser segurada e manuseada com maior segurança. Indicações sobre o manuseio ideal do acumulador Proteger o acumulador contra humidade e água. Sempre guardar o acumulador a uma temperatura de –20 °C a 50 °C. Por exemplo, não deixe o acumulador dentro do au- tomóvel no verão. Limpar de vez em quando as aberturas de ventilação do acu- mulador com um pincel macio, limpo e seco. Um período de funcionamento reduzido após o carregamen- to, indica que o acumulador está gasto e que deve ser substi- tuido. Observar a indicação sobre a eliminação de forma ecológica. Manutenção e serviço Manutenção e limpeza O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta eléctrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interrup- tor de ligar-desligar for accionado involuntariamente. Manter a ferramenta eléctrica e as aberturas de venti- lação sempre limpas, para trabalhar bem e de forma se- gura. OBJ_BUCH-283-010.book Page 48 Wednesday, January 7, 2015 2:07 PMItaliano | 49 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Uma capa de protecção contra pó deve ser substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós-venda. – Limpar a admissão de ferramentas 3 após cada utilização. Serviço pós-venda e consultoria de aplicação Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra- menta eléctrica. O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Transporte Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou ex- pedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais directivas nacionais su- plementares. Eliminação As ferramentas eléctricas, os acessórios e as embala- gens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Directivas Europeias 2012/19/UE relativa aos resíduos de ferra- mentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acu- muladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica. Acumuladores/pilhas: Iões de lítio: Observar as indicações no capítulo “Transporte”, página 49. Sob reserva de alterações. Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensi-
