BEDIENUNGSANLEITUNG GBH 36 VFLI Plus BOSCH

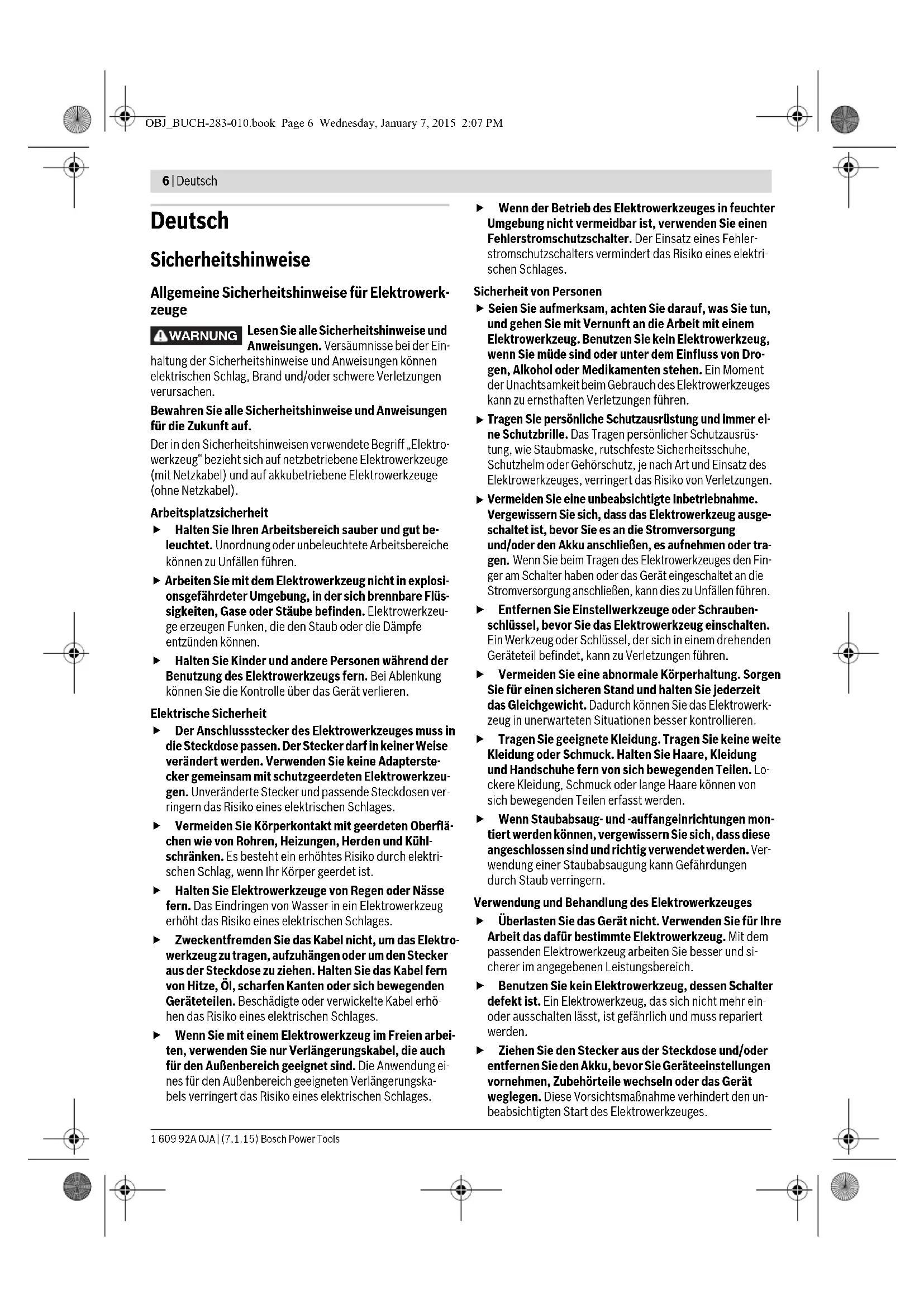

OBJ_BUCH-283-010.book Page 5 Wednesday, January 7, 2015 2:07 PM6 | Deutsch 1 609 92A 0JA | (7.1.15) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerk- zeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer ei- ne Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausge- schaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tra- gen. Wenn Sie beim Tragen des Elektrowerkzeuges den Fin- ger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. WARNUNG OBJ_BUCH-283-010.book Page 6 Wednesday, January 7, 2015 2:07 PMDeutsch | 7 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeuges Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Hämmer Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie Zusatzgriffe, wenn diese mit dem Elekt- rowerkzeug mitgeliefert werden. Der Verlust der Kont- rolle kann zu Verletzungen führen. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatz- werkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung. Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand ge- kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefähr- licher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nagel oder Schrau- benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, ex- plodieren oder überhitzen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. OBJ_BUCH-283-010.book Page 7 Wednesday, January 7, 2015 2:07 PM8 | Deutsch 1 609 92A 0JA | (7.1.15) Bosch Power Tools Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Be- ton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben. Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den direkten Arbeitsbereich des Elektrowerkzeuges zu beleuch- ten und ist nicht geeignet zur Raumbeleuchtung im Haushalt. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafik- seite. 1 Schnellspann-Wechselbohrfutter (GBH 36 VF-LI Plus) 2 SDS-plus-Wechselbohrfutter (GBH 36 VF-LI Plus) 3 Werkzeugaufnahme SDS-plus 4 Staubschutzkappe 5 Verriegelungshülse 6 Wechselbohrfutter-Verriegelungsring (GBH 36 VF-LI Plus) 7 Vibrationsdämpfung 8 Drehrichtungsumschalter 9 Handgriff (isolierte Grifffläche) 10 Ein-/Ausschalter 11 Akku* 12 Entriegelungstaste für Schlag-/Drehstopp-Schalter 13 Schlag-/Drehstopp-Schalter 14 Arbeitslicht 15 Taste für Tiefenanschlageinstellung 16 Zusatzgriff (isolierte Grifffläche) 17 Tiefenanschlag 18 Akku-Entriegelungstaste 19 Anzeige Temperaturüberwachung 20 Akku-Ladezustandsanzeige 21 Taste für Ladezustandsanzeige 22 Sicherungsschraube für Zahnkranzbohrfutter (GBH 36 V-LI Plus) * 23 Zahnkranzbohrfutter (GBH 36 V-LI Plus) * 24 SDS-plus-Aufnahmeschaft für Bohrfutter (GBH 36 V-LI Plus) * 25 Bohrfutteraufnahme(GBH 36 VF-LI Plus) 26 Bohrfutterschlüssel(GBH 36 V-LI Plus) 27 Vordere Hülse des Schnellspann-Wechselbohrfutters (GBH 36 VF-LI Plus) 28 Haltering des Schnellspann-Wechselbohrfutters (GBH 36 VF-LI Plus) 29 EPC-Schalter (Electronic Precision Control) 30 Universalhalter mit SDS-plus-Aufnahmeschaft* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 60745-2-6. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 90 dB(A); Schallleis- tungspegel 101 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 60745: Hammerbohren in Beton: a

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elektro- werkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit un- terschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägi- gen Bestimmungen der Richtlinien 2009/125/EG (Verordnung 1194/2012), 2011/65/EU, 2004/108/EG, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60745-1, EN 60745-2-6. Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 07.01.2015 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-283-010.book Page 8 Wednesday, January 7, 2015 2:07 PMDeutsch | 9 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Technische Daten Montage Akku laden (siehe Bild A) Benutzen Sie nur die auf der Zubehörseite aufgeführ- ten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ih- rem Elektrowerkzeug verwendeten Li-Ionen-Akku abge- stimmt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade- vorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abge- schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal- ter. Der Akku kann beschädigt werden. Akku entnehmen Der Akku 11 verfügt über zwei Verriegelungsstufen, die ver- hindern sollen, dass der Akku beim unbeabsichtigten Drü- cken der Akku-Entriegelungstaste 18 herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Bohrhammer GBH 36 V-LI Plus GBH 36 VF-LI Plus Sachnummer 3 611 J06 0.. 3 611 J07 0.. Drehzahlsteuerung

Nennspannung V= 36 36 Nennaufnahmeleistung W 600 600 Schlagzahl min

0–4200 0–4200 Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 J3,2 3,2 Nenndrehzahl –Rechtslauf –Linkslauf min

0–940 0–930 0–940 0–930 Werkzeugaufnahme SDS-plus SDS-plus Durchmesser Spindelhals mm 50 50 Bohrdurchmesser max.: –Beton – Mauerwerk (mit Hohlbohrkrone) –Stahl –Holz

Gewicht entsprechend EPTA-Procedure 01/2003 kg 4,0/4,5* 4,1/4,6* erlaubte Umgebungstemperatur –beim Laden –beim Betrieb

• abhängig vom verwendeten Akku

• * eingeschränkte Leistung bei Temperaturen <0 °C Technische Daten ermittelt mit Akku aus Lieferumfang. OBJ_BUCH-283-010.book Page 9 Wednesday, January 7, 2015 2:07 PM10 | Deutsch 1 609 92A 0JA | (7.1.15) Bosch Power Tools Zum Entnehmen des Akkus 11: – Drücken Sie den Akku gegen den Fuß des Elektrowerkzeu- ges (1.) und gleichzeitig auf die Entriegelungstaste 18 (2.). – Ziehen Sie den Akku vom Elektrowerkzeug ab, bis ein roter Streifen sichtbar wird (3.). – Drücken Sie nochmals die Entriegelungstaste 18 und zie- hen Sie den Akku vollständig heraus. Akku-Ladezustandsanzeige Die drei grünen LEDs der Akku-Ladezustandsanzeige 20 zei- gen den Ladezustand des Akkus 11 an. Aus Sicherheitsgrün- den ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich. – Drücken Sie die Taste 21, um den Ladezustand anzuzeigen (auch bei abgenommenem Akku möglich). Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbsttätig. Leuchtet nach dem Drücken der Taste 21 keine LED, ist der Akku defekt und muss ausgetauscht werden. Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist voll- ständig geladen, wenn die drei grünen LEDs dauerhaft leuch- ten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Zusatzgriff Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu- satzgriff 16. Zusatzgriff schwenken (siehe Bild B) Sie können den Zusatzgriff 16 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen. – Drehen Sie das untere Griffstück des Zusatzgriffs 16 ent- gegen dem Uhrzeigersinn und schwenken Sie den Zusatz- griff 16 in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs 16 im Uhrzeigersinn wieder fest. Achten Sie darauf, dass das Spannband des Zusatzgriffs in der dafür vorgesehenen Nut am Gehäuse liegt. Bohrfutter und Werkzeuge auswählen Zum Hammerbohren und Meißeln benötigen Sie SDS-plus- Werkzeuge, die in das SDS-plus-Bohrfutter eingesetzt wer- den. Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunst- stoff sowie zum Schrauben werden Werkzeuge ohne SDS- plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter bzw. Zahnkranzbohrfutter. Zahnkranzbohrfutter einsetzen/entnehmen (GBH 36 V-LI Plus) Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindri- schem Schaft) arbeiten zu können, müssen Sie ein geeigne- tes Bohrfutter montieren (Zahnkranz- oder Schnellspann- bohrfutter, Zubehör). Zahnkranzbohrfutter montieren (siehe Bild C) – Schrauben Sie den SDS-plus-Aufnahmeschaft 24 in ein Zahnkranzbohrfutter 23. Sichern Sie das Zahnkranzbohr- futter 23 mit der Sicherungsschraube 22. Beachten Sie, dass die Sicherungsschraube ein Linksgewinde hat. Zahnkranzbohrfutter einsetzen (siehe Bild C) – Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein. –Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahme- schaft drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird. – Prüfen Sie die Verriegelung durch Ziehen am Zahnkranz- bohrfutter. Zahnkranzbohrfutter entnehmen – Schieben Sie die Verriegelungshülse 5 nach hinten und nehmen Sie das Zahnkranzbohrfutter 23 ab. Wechselbohrfutter entnehmen/einsetzen (GBH 36 VF-LI Plus) Das SDS-plus-Wechselbohrfutter 2 kann leicht gegen das mit- gelieferte Schnellspann-Wechselbohrfutter 1 ausgetauscht werden. Wechselbohrfutter entnehmen (siehe Bild D) – Ziehen Sie den Wechselbohrfutter-Verriegelungsring 6 nach hinten, halten Sie ihn in dieser Position fest und zie- hen Sie das SDS-plus-Wechselbohrfutter 2 bzw. das Schnellspann-Wechselbohrfutter 1 nach vorn ab. – Schützen Sie das Wechselbohrfutter nach dem Abnehmen vor Verschmutzung. Wechselbohrfutter einsetzen (siehe Bild E) – Reinigen Sie das Wechselbohrfutter vor dem Einsetzen und fetten Sie das Einsteckende leicht ein. – Umgreifen Sie das SDS-plus-Wechselbohrfutter 2 bzw. das Schnellspann-Wechselbohrfutter 1 mit der ganzen Hand. Schieben Sie das Wechselbohrfutter drehend auf die Bohrfutteraufnahme 25, bis Sie ein deutliches Einrast- geräusch hören. – Das Wechselbohrfutter verriegelt sich selbsttätig. Über- prüfen Sie die Verriegelung durch Ziehen am Wechsel- bohrfutter. Werkzeugwechsel Die Staubschutzkappe 4 verhindert weitgehend das Eindrin- gen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges dar- auf, dass die Staubschutzkappe 4 nicht beschädigt wird. Eine beschädigte Staubschutzkappe ist sofort zu erset- zen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen. LED Kapazität Dauerlicht 3 x Grün ≥ 2/3 Dauerlicht 2 x Grün ≥ 1/3 Dauerlicht 1 x Grün <1/3 Blinklicht 1 x Grün Reserve OBJ_BUCH-283-010.book Page 10 Wednesday, January 7, 2015 2:07 PMDeutsch | 11 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Werkzeugwechsel (SDS-plus) SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild F) Mit dem SDS-plus-Bohrfutter können Sie das Einsatzwerk- zeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln. – GBH 36 VF-LI Plus: Setzen Sie das SDS-plus-Wechsel- bohrfutter 2 ein. – Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein. – Setzen Sie das Einsatzwerkzeug drehend in die Werkzeug- aufnahme ein, bis es selbsttätig verriegelt wird. – Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug. Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweg- lich. Dadurch entsteht beim Leerlauf eine Rundlaufabwei- chung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert. SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild G) – Schieben Sie die Verriegelungshülse 5 nach hinten und entnehmen Sie das Einsatzwerkzeug. Werkzeugwechsel (ohne SDS-plus) (GBH 36 V-LI Plus) Einsatzwerkzeug einsetzen (siehe Bild H) Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder Meißeln! Werkzeuge ohne SDS- plus und ihr Bohrfutter werden beim Hammerbohren und Mei- ßeln beschädigt. – Setzen Sie ein Zahnkranzbohrfutter 23 ein (siehe „Zahn- kranzbohrfutter einsetzen/entnehmen“, Seite 10). – Öffnen Sie das Zahnkranzbohrfutter 23 durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. – Stecken Sie den Bohrfutterschlüssel in die entsprechen- den Bohrungen des Zahnkranzbohrfutters 23 und span- nen Sie das Werkzeug gleichmäßig fest. – Drehen Sie den Schlag-/Drehstopp-Schalter 13 in die Po- sition „Bohren“. Einsatzwerkzeug entnehmen (siehe Bild I) – Drehen Sie die Hülse des Zahnkranzbohrfutters 23 mithil- fe des Bohrfutterschlüssels entgegen dem Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann. Werkzeugwechsel (ohne SDS-plus) (GBH 36 VF-LI Plus) Einsatzwerkzeug einsetzen (siehe Bild J) Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder Meißeln! Werkzeuge ohne SDS- plus und ihr Bohrfutter werden beim Hammerbohren und Mei- ßeln beschädigt. – Setzen Sie das Schnellspann-Wechselbohrfutter 1 ein. – Halten Sie den Haltering 28 des Schnellspann-Wechsel- bohrfutters fest. Öffnen Sie die Werkzeugaufnahme durch Drehen der vorderen Hülse 27 so weit, bis das Werkzeug eingesetzt werden kann. Halten Sie den Haltering 28 fest und drehen Sie die vordere Hülse 27 kräftig in Pfeilrich- tung, bis deutliche Ratschengeräusche zu hören sind. – Prüfen Sie den festen Sitz durch Ziehen am Werkzeug. Hinweis: Wurde die Werkzeugaufnahme bis zum Anschlag ge- öffnet, kann beim Zudrehen der Werkzeugaufnahme das Rat- schengeräusch zu hören sein und die Werkzeugaufnahme schließt sich nicht. Drehen Sie in diesem Fall die vordere Hülse 27 einmal entge- gen der Pfeilrichtung. Danach kann die Werkzeugaufnahme geschlossen werden. – Drehen Sie den Schlag-/Drehstopp-Schalter 13 in die Po- sition „Bohren“. Einsatzwerkzeug entnehmen (siehe Bild K) – Halten Sie den Haltering 28 des Schnellspann-Wechsel- bohrfutters fest. Öffnen Sie die Werkzeugaufnahme durch Drehen der vorderen Hülse 27 in Pfeilrichtung, bis das Werkzeug entnommen werden kann. Staubabsaugung mit GDE 16 Plus (Zubehör) Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheits- schädlich sein. Berühren oder Einatmen der Stäube kön- nen allergische Reaktionen und/oder Atemwegserkran- kungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatz- stoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filter- klasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu be- arbeitenden Materialien. Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Für die Staubabsaugung wird ein GDE 16 Plus (Zubehör) be- nötigt. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Betrieb Inbetriebnahme Akku einsetzen – Stellen Sie den Drehrichtungsumschalter 8 auf Mittelstel- lung, um das Elektrowerkzeug vor unbeabsichtigtem Ein- schalten zu schützen. – Schieben Sie den geladenen Akku 11 von hinten in den Fuß des Elektrowerkzeugs hinein. Drücken Sie den Akku vollständig in den Fuß, bis der rote Streifen nicht mehr zu sehen und der Akku sicher verriegelt ist. OBJ_BUCH-283-010.book Page 11 Wednesday, January 7, 2015 2:07 PM12 | Deutsch 1 609 92A 0JA | (7.1.15) Bosch Power Tools Betriebsart einstellen Mit dem Schlag-/Drehstopp-Schalter 13 wählen Sie die Be- triebsart des Elektrowerkzeugs. Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschä- digt werden. – Drücken Sie zum Wechsel der Betriebsart die Entriegelungs- taste

und drehen Sie den Schlag-/Drehstopp-Schalter

in die gewünschte Position, bis er hörbar einrastet. Drehrichtung einstellen Mit dem Drehrichtungsumschalter 8 können Sie die Drehrich- tung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 10 ist dies jedoch nicht möglich. Rechtslauf: Schieben Sie den Drehrichtungsumschalter 8 bis zum Anschlag in Position . Linkslauf: Schieben Sie den Drehrichtungsumschalter 8 bis zum Anschlag in Position . Stellen Sie die Drehrichtung zum Hammerbohren, Bohren und Meißeln immer auf Rechtslauf. Ein-/Ausschalten Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen. –Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 10. Beim erstmaligen Einschalten des Elektrowerkzeugs kann es zu einer Anlaufverzögerung kommen, da sich die Elektronik des Elektrowerkzeugs erst konfigurieren muss. –Zum Ausschalten lassen Sie den Ein-/Ausschalter 10 los. Drehzahl/Schlagzahl einstellen Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 10 eindrücken. Leichter Druck auf den Ein-/Ausschalter 10 bewirkt eine nied- rige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl. Electronic Precision Control (EPC) (siehe Bild L) EPC unterstützt Sie bei Arbeiten mit Schlag in empfindliche Materialien durch langsames Hochlaufen und eine reduzierte Arbeitsdrehzahl. – Schieben Sie den EPC-Schalter 29 in die gewünschte Posi- tion. Überlastkupplung Klemmt oder hakt das Einsatzwerkzeug, wird der An- trieb zur Bohrspindel unterbrochen. Halten Sie, wegen der dabei auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest und nehmen Sie ei- nen festen Stand ein. Schalten Sie das Elektrowerkzeug aus und lösen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blo- ckiert. Beim Einschalten mit einem blockierten Bohr- werkzeug entstehen hohe Reaktionsmomente. Schnellabschaltung (ERC) Die Schnellabschaltung bietet eine bessere Kontrolle über das Elektrowerkzeug. Bei pötzlicher und unvorhersehbarer Rotation des Elektrowerkzeugs um die Bohrerachse schaltet das Elektrowerkzeug ab. Die Schnellabschaltung wird durch ein Blinken des Arbeits- lichtes 14 am Elektrowerkzeug angezeigt. –Zur Wiederinbetriebnahme lassen Sie den Ein-/Aus- schalter los und betätigen Sie ihn erneut. Die Schnellabschaltung kann nur auslösen, wenn das Elektrowerkzeug bei maximaler Arbeitsdrehzahl läuft und sich frei um die Bohrerachse drehen kann. Wählen Sie dazu eine geeignete Arbeitsposition. Andernfalls ist die Schnellabschaltung nicht gewährleistet. Anzeige für Temperaturüberwachung Die rote LED der Anzeige für Temperaturüberwachung 19 si- gnalisiert, dass der Akku oder die Elektronik des Elektrowerk- zeuges (bei eingesetztem Akku) nicht im optimalen Tempera- turbereich sind. In diesem Fall arbeitet das Elektrowerkzeug nicht oder nicht mit voller Leistung. Temperaturüberwachung des Akkus: –Die rote LED 19 leuchtet beim Einsetzen des Akkus in das Ladegerät dauerhaft: Der Akku ist außerhalb des Ladetem- peraturbereiches von 0 °C bis 45 °C und kann nicht gela- den werden. –Die rote LED 19 blinkt beim Drücken der Taste 21 oder des Ein-/Ausschalters 10 (bei eingesetztem Akku): Der Akku ist außerhalb des zulässigen Betriebstemperaturberei- ches. – Bei einer Akku-Temperatur von über 70 °C schaltet das Elektrowerkzeug ab, bis der Akku wieder im optimalen Temperaturbereich ist. Position zum Hammerbohren in Beton oder Stein Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben Position Vario-Lock zum Verstellen der Mei- ßelposition In dieser Position rastet der Schlag-/Dreh- stopp-Schalter 13 nicht ein. Position zum Meißeln Position für maximale Arbeitsdrehzahl Position für langsames Hochlaufen und reduzier- te Arbeitsdrehzahl OBJ_BUCH-283-010.book Page 12 Wednesday, January 7, 2015 2:07 PMDeutsch | 13 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Temperaturüberwachung der Elektronik des Elektrowerkzeu- ges: –Die rote LED 19 leuchtet beim Drücken des Ein-/Ausschal- ters 10 dauerhaft: Die Temperatur der Elektronik des Elek- trowerkzeuges beträgt weniger als 5 °C oder mehr als 75 °C. – Bei einer Temperatur über 90 °C schaltet die Elektronik des Elektrowerkzeuges ab, bis diese wieder im zulässigen Betriebstemperaturbereich ist. Arbeitshinweise Bohrtiefe einstellen (siehe Bild M) Mit dem Tiefenanschlag 17 kann die gewünschte Bohrtiefe X festgelegt werden. – Drücken Sie die Taste für die Tiefenanschlageinstellung 15 und setzen Sie den Tiefenanschlag in den Zusatzgriff 16 ein. Die Riffelung am Tiefenanschlag 17 muss nach unten zei- gen. – Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum An- schlag in die Werkzeugaufnahme SDS-plus 3. Die Beweg- lichkeit des SDS-plus-Werkzeugs kann sonst zu einer fal- schen Einstellung der Bohrtiefe führen. – Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X ent- spricht. Verändern der Meißelstellung (Vario-Lock) Sie können den Meißel in 36 Stellungen arretieren. Dadurch können Sie die jeweils optimale Arbeitsposition einnehmen. – Setzen Sie den Meißel in die Werkzeugaufnahme ein. – Drehen Sie den Schlag-/Drehstopp-Schalter 13 in die Po- sition „Vario-Lock“ (siehe „Betriebsart einstellen“, Seite 12). – Drehen Sie das Einsatzwerkzeug in die gewünschte Mei- ßelstellung. – Drehen Sie den Schlag-/Drehstopp-Schalter 13 in die Po- sition „Meißeln“. Die Werkzeugaufnahme ist damit arre- tiert. – Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf. Schrauberbits einsetzen (siehe Bild N) Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerk- zeuge können abrutschen. Zur Verwendung von Schrauberbits benötigen Sie einen Uni- versalhalter 30 mit SDS-plus-Aufnahmeschaft (Zubehör). – Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein. – Setzen Sie den Universalhalter drehend in die Werkzeug- aufnahme ein, bis er selbsttätig verriegelt wird. – Prüfen Sie die Verriegelung durch Ziehen am Universalhal- ter. – Setzen Sie einen Schrauberbit in den Universalhalter. Ver- wenden Sie nur zum Schraubenkopf passende Schrauber- bits. – Zum Entnehmen des Universalhalters schieben Sie die Verriegelungshülse 5 nach hinten und entnehmen den Uni- versalhalter 30 aus der Werkzeugaufnahme. Vibrationsdämpfung Die integrierte Vibrationsdämpfung reduziert auftretende Vi- brationen. Der Softgriff erhöht die Abrutschsicherheit und sorgt da- durch für bessere Griffigkeit und Handlichkeit des Elektro- werkzeuges. Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Wartung und Service Wartung und Reinigung Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Eine beschädigte Staubschutzkappe ist sofort zu erset- zen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen. – Säubern Sie die Werkzeugaufnahme 3 nach jedem Ge- brauch. Kundendienst und Anwendungsberatung Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. OBJ_BUCH-283-010.book Page 13 Wednesday, January 7, 2015 2:07 PM14 | English 1 609 92A 0JA | (7.1.15) Bosch Power Tools Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Benut- zer ohne weitere Auflagen auf der Straße transportiert wer- den. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kenn- zeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen wer- den. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpackun- gen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr ge- brauchsfähige Elektrowerkzeuge und ge- mäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesam- melt und einer umweltgerechten Wiederverwendung zuge- führt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Ab- schnitt „Transport“, Seite 14. Änderungen vorbehalten. English Safety Notes General Power Tool Safety Warnings Read all safety warnings and all in- structions. Failure to follow the warnings and instructions may result in electric shock, fire and/or seri- ous injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mains- operated (corded) power tool or battery-operated (cordless) power tool. Work area safety Keep work area clean and well lit. Cluttered or dark areas invite accidents. Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. WARNING OBJ_BUCH-283-010.book Page 14 Wednesday, January 7, 2015 2:07 PMEnglish | 15 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged or entangled cords increase the risk of electric shock. When operating a power tool outdoors, use an exten- sion cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock. If operating a power tool in a damp location is unavoid- able, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while op- erating power tools may result in serious personal injury. Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal inju- ries. Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or en- ergising power tools that have the switch on invites acci- dents. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a ro- tating part of the power tool may result in personal injury. Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. Dress properly. Do not wear loose clothing or jewel- lery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. If devices are provided for the connection of dust ex- traction and collection facilities, ensure these are con- nected and properly used. Use of dust collection can re- duce dust-related hazards. Power tool use and care Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools. Check for misalignment or bind- ing of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. Use the power tool, accessories and tool bits etc. in ac- cordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation. Battery tool use and care Recharge only with the charger specified by the manu- facturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another bat- tery pack. Use power tools only with specifically designated bat- tery packs. Use of any other battery packs may create a risk of injury and fire. When battery pack is not in use, keep it away from oth- er metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fire. Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally oc- curs, flush with water. If liquid contacts eyes, addition- ally seek medical help. Liquid ejected from the battery may cause irritation or burns. Service Have your power tool serviced by a qualified repair per- son using only identical replacement parts. This will en- sure that the safety of the power tool is maintained. Hammer Safety Warnings Wear ear protectors. Exposure to noise can cause hear- ing loss. Use auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury. Hold power tool by insulated gripping surfaces when performing an operation where the cutting accessory may contact hidden wiring. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock. OBJ_BUCH-283-010.book Page 15 Wednesday, January 7, 2015 2:07 PM16 | English 1 609 92A 0JA | (7.1.15) Bosch Power Tools
