BEDIENUNGSANLEITUNG GSR 18 VEEC BOSCH

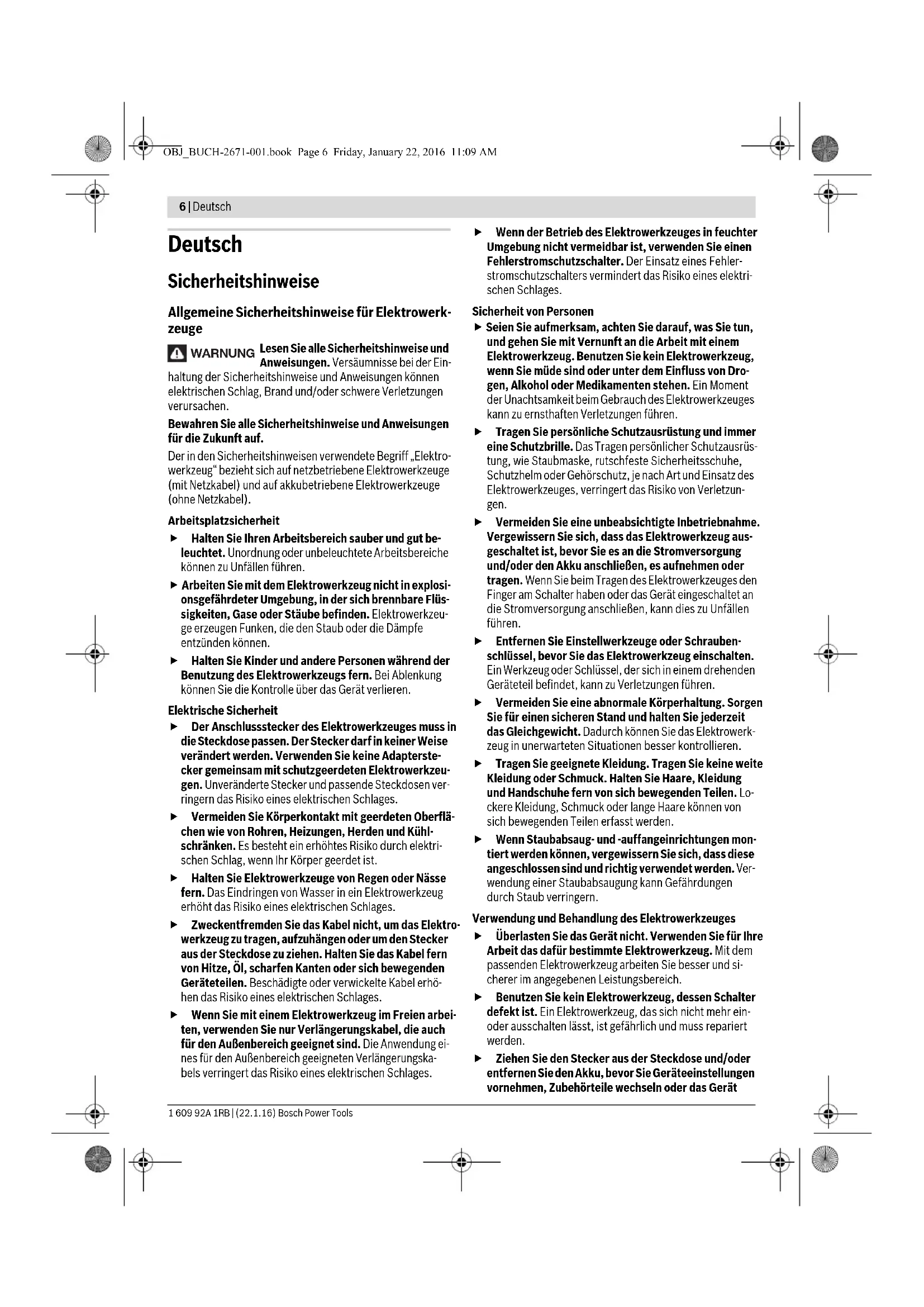

OBJ_BUCH-2671-001.book Page 5 Friday, January 22, 2016 11:09 AM6 | Deutsch 1 609 92A 1RB | (22.1.16) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerk- zeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzun- gen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät WARNUNG OBJ_BUCH-2671-001.book Page 6 Friday, January 22, 2016 11:09 AMDeutsch | 7 Bosch Power Tools 1 609 92A 1RB | (22.1.16) weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeuges Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen und Schrauber

GSB 14,4 VE-EC/GSB 18 VE-EC

Tragen Sie Gehörschutz beim Schlagbohren. Die Einwir- kung von Lärm kann Gehörverlust bewirken.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatz- werkzeug oder die Schraube verborgene Stromleitun- gen treffen kann. Der Kontakt mit einer spannungsfüh- renden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag füh- ren. Benutzen Sie Zusatzgriffe, wenn diese mit dem Elek- trowerkzeug mitgeliefert werden. Der Verlust der Kon- trolle kann zu Verletzungen führen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reakti- onsmomente gefasst, die einen Rückschlag verursa- chen. Das Einsatzwerkzeug blockiert, wenn: – das Elektrowerkzeug überlastet wird oder – es im zu bearbeitenden Werkstück verkantet. Halten Sie das Elektrowerkzeug gut fest. Beim Festzie- hen und Lösen von Schrauben können kurzfristig hohe Re- aktionsmomente auftreten. Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand ge- kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefähr- licher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nagel oder Schrau- benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen OBJ_BUCH-2671-001.book Page 7 Friday, January 22, 2016 11:09 AM8 | Deutsch 1 609 92A 1RB | (22.1.16) Bosch Power Tools Kurzschluss kommen und der Akku brennen, rauchen, ex- plodieren oder überhitzen. Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Lesen Sie die Betriebsanleitung des Ladegeräts. Betätigen Sie den Gangwahlschalter nur bei Stillstand des Elektrowerkzeuges. Schieben Sie den Gangwahlschalter bzw. drehen Sie den Betriebsartenwahlschalter immer bis zum An- schlag. Das Elektrowerkzeug kann sonst beschädigt wer- den. Bringen Sie vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei des- sen Transport und Aufbewahrung den Drehrichtungs- umschalter in Mittelstellung. Bei unbeabsichtigtem Be- tätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Die GSB ist zusätzlich bestimmt zum Schlag- bohren in Ziegel, Mauerwerk und Gestein. Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den direkten Arbeitsbereich des Elektrowerkzeuges zu beleuch- ten und ist nicht geeignet zur Raumbeleuchtung im Haushalt. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafik- seite. 1 Werkzeugaufnahme 2 Schnellspannbohrfutter 3 Tiefenanschlag 4 Zusatzgriff (isolierte Grifffläche) 5 Zwischenstück Zusatzgriff 6 Flügelschraube für Tiefenanschlageinstellung 7 Einstellring Drehmomentvorwahl 8 Betriebsarten-Wahlschalter 9 Gangwahlschalter 10 Farbclip 11 Gurthalteclip 12 Akku 13 Akku-Entriegelungstaste 14 Arbeitslicht 15 Anzeige Überlastschutz 16 Universalbithalter* 17 Drehrichtungsumschalter 18 Ein-/Ausschalter 19 Handgriff (isolierte Grifffläche) *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Akku-Bohrschrauber Akku-Schlagbohrschrauber

- - 0–28500 0–31500 max. Drehmoment weicher Schraubfall nach ISO 5393 Nm 40

max. Drehmoment harter Schraubfall nach ISO 5393 Nm 70

max. Bohr-Ø (1./2. Gang) – Holz – Stahl – Mauerwerk

Werkzeugaufnahme 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 *abhängig vom verwendeten Akku** eingeschränkte Leistung bei Temperaturen <0 °C OBJ_BUCH-2671-001.book Page 8 Friday, January 22, 2016 11:09 AMDeutsch | 9 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischerweise kleiner als 70 dB(A). Unsicherheit K =3 dB. Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten. Gehörschutz tragen!

GSB 14,4 VE-EC / GSB 18 VE-EC

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 87 dB(A); Schallleistungspe- gel 98 dB(A). Unsicherheit K =3 dB. Gehörschutz tragen! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elek- trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit un- terschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. max. Schrauben-Ø mm 10 12 10 12 Gewicht entsprechend EPTA-Procedure 01:2014 kg 2,1* 2,2* 2,2* 2,3* erlaubte Umgebungstemperatur – beim Laden – beim Betrieb

empfohlene Ladegeräte AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 empfohlene Ladegeräte für induktive Akkus

GAL 18... W GAL 18... W

Akku-Bohrschrauber Akku-Schlagbohrschrauber

*abhängig vom verwendeten Akku ** eingeschränkte Leistung bei Temperaturen <0 °C GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermit- telt entsprechend EN 60745-2-1, EN 60745-2-2. Bohren in Metall:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 9 Friday, January 22, 2016 11:09 AM10 | Deutsch 1 609 92A 1RB | (22.1.16) Bosch Power Tools Montage Akku laden Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade- vorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abge- schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal- ter. Der Akku kann beschädigt werden. Akku entnehmen Der Akku 12 verfügt über zwei Verriegelungsstufen, die ver- hindern sollen, dass der Akku beim unbeabsichtigten Drü- cken der Akku-Entriegelungstaste 13 herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Zur Entnahme des Akkus 12 drücken Sie die Entriegelungs- taste 13 und ziehen den Akku nach vorn aus dem Elektro- werkzeug. Wenden Sie dabei keine Gewalt an. Zusatzgriff Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu- satzgriff 4. Stellen Sie vor allen Arbeiten sicher, dass der Zusatz- griff fest angezogen ist. Der Verlust der Kontrolle kann zu Verletzungen führen. Zusatzgriff montieren Um den Zusatzgriff zu öffnen, drehen Sie das untere Griff- stück des Zusatzgriffs 4 entgegen dem Uhrzeigersinn. Ziehen Sie das Zwischenstück des Zusatzgriffs 5 zurück und halten es in dieser Position. Schieben Sie den Zusatzgriff über das Bohrfutter, um den Zusatzgriff am Elektrowerkzeug anzu- bringen. Lassen Sie anschließend das Zwischenstück 5 los. Drehen Sie danach das untere Griffstück des Zusatzgriffs 4 im Uhrzeigersinn wieder fest. Zusatzgriff schwenken Sie können den Zusatzgriff 4 beliebig schwenken, um eine si- chere und ermüdungsarme Arbeitshaltung zu erreichen. Drehen Sie das untere Griffstück des Zusatzgriffs 4 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 4 in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs 4 im Uhrzeigersinn wieder fest. Bohrtiefe einstellen Mit dem Tiefenanschlag 3 kann die gewünschte Bohrtiefe X festgelegt werden. Lösen Sie die Flügelschraube für die Tiefenanschlag- einstellung 6 und setzen Sie den Tiefenanschlag in den Zu- satzgriff 4 ein. Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab- stand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht. Ziehen Sie die Flügelschraube für die Tiefenanschlageinstel- lung 6 wieder fest. Werkzeugwechsel (siehe Bild A) Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Öffnen Sie das Schnellspannbohrfutter 2 durch Drehen in Drehrichtung , bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. Drehen Sie die Hülse des Schnellspannbohrfutters 2 in Dreh- richtung von Hand kräftig zu. Das Bohrfutter wird dadurch automatisch verriegelt. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, eini- gen Holzarten, Mineralien und Metall können gesund- heitsschädlich sein und zu allergischen Reaktionen, Atemwegserkrankungen und/oder Krebs führen. As- besthaltiges Material darf nur von Fachleuten bearbeitet werden. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filter- klasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Betrieb Inbetriebnahme Akku einsetzen Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug ge- eigneten Akkus kann zu Fehlfunktionen oder zur Beschädi- gung des Elektrowerkzeuges führen. Stellen Sie den Drehrichtungsumschalter 17 auf die Mitte, um ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie den geladenen Akku 12 in den Griff ein, bis dieser spürbar einrastet und bündig am Griff anliegt. OBJ_BUCH-2671-001.book Page 10 Friday, January 22, 2016 11:09 AMDeutsch | 11 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Drehrichtung einstellen (siehe Bild B) Mit dem Drehrichtungsumschalter 17 können Sie die Dreh- richtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 18 ist dies jedoch nicht möglich. Rechtslauf: Schieben Sie den Drehrichtungsumschalter 17 beidseitig bis zum Anschlag in Position . Linkslauf: Schieben Sie den Drehrichtungsumschalter 17 beidseitig bis zum Anschlag in Position . Betriebsart einstellen Bohren Stellen Sie den Betriebsarten-Wahlschalter 8 auf das Symbol „Bohren“. Schrauben Stellen Sie den Betriebsarten-Wahlschalter 8 auf das Symbol „Schrauben“. Schlagbohren (GSB 14,4 VE-EC, GSB 18 VE-EC) Stellen Sie den Betriebsarten-Wahlschalter 8 auf das Symbol „Schlagbohren“. Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 18 und halten Sie ihn gedrückt. Die LED 14 leuchtet bei halb oder vollständig gedrücktem Ein-/Ausschalter 18 und ermöglicht das Ausleuchten der Schraubstelle bei ungünstigen Lichtverhältnissen. Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen. Drehzahl einstellen Sie können die Drehzahl des eingeschalteten Elektrowerk- zeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 18 eindrücken. Leichter Druck auf den Ein-/Ausschalter 18 bewirkt eine nied- rige Drehzahl. Mit zunehmenden Druck erhöht sich die Dreh- zahl. Drehmoment vorwählen (Gilt für Betriebsart Schrauben) Mit dem Einstellring Drehmomentvorwahl 7 können Sie das benötigte Drehmoment in 25 Stufen vorwählen. Sobald das eingestellte Drehmoment erreicht ist, wird das Einsatzwerk- zeug gestoppt. Mechanische Gangwahl Betätigen Sie den Gangwahlschalter 9 nur bei Still- stand des Elektrowerkzeuges. Gang 1: Niedriger Drehzahlbereich; zum Arbeiten mit großen Bohr- durchmessern. Gang 2: Hoher Drehzahlbereich; zum Bohren mit kleinem Bohrdurch- messer. Temperaturabhängiger Überlastschutz Bei bestimmungsgemäßen Gebrauch kann das Elektrowerk- zeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches wird die Abgabeleistung reduziert oder das Elektrowerkzeug abge- schaltet. Das Elektrowerkzeug läuft erst nach Erreichen der zulässigen Akkutemperatur wieder mit voller Abgabeleistung. Der temperaturabhängige Überlastungsschutz wird durch ein rotes Leuchten der LED 15 am Elektrowerkzeug angezeigt. Erlischt die LED 15, hat das Gerät wieder den zulässigen Ak- kutemperaturbereich erreicht. Tiefentladungsschutz Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abge- schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. Schnellabschaltung Die Schnellabschaltung bietet eine bessere Kontrolle über das Elektrowerkzeug. Bei pötzlicher und unvorhersehbarer Rotation des Elektrowerkzeugs um die Bohrerachse schaltet das Elektrowerkzeug ab. Die Schnellabschaltung wird durch ein Blinken der LED am Elektrowerkzeug angezeigt. Zur Wiederinbetriebnahme lassen Sie den Ein-/Ausschalter los und betätigen Sie ihn erneut. Die Schnellabschaltung kann nur auslösen, wenn das Elektrowerkzeug bei maximaler Arbeitsdrehzahl läuft und sich frei um die Bohrerachse drehen kann. Wählen Sie dazu eine geeignete Arbeitsposition. Andernfalls ist die Schnellabschaltung nicht gewährleistet. Arbeitshinweise Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schraube auf. Sich drehende Einsatzwerkzeuge kön- nen abrutschen. Um Schrauberbit oder Universalbithalter zu entfernen, darf ein Hilfswerkzeug verwendet werden. Gurthalteclip Mit dem Gurthalteclip 11 können Sie das Elektrowerkzeug z. B. an einem Gurt einhängen. Sie haben dann beide Hände frei und das Elektrowerkzeug ist jederzeit griffbereit. Farbclip (siehe Bild D) Mit dem Farbclip 10 können Sie das Elektrowerkzeug indivi- duell kennzeichnen. Wartung und Service Wartung und Reinigung Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte an eine autorisierte Kundendienststelle für Bosch-Elektro- werkzeuge. OBJ_BUCH-2671-001.book Page 11 Friday, January 22, 2016 11:09 AM12 | Deutsch 1 609 92A 1RB | (22.1.16) Bosch Power Tools Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040460 Fax: (0711) 40040461 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Benut- zer ohne weitere Auflagen auf der Straße transportiert wer- den. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kenn- zeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen wer- den. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpackun- gen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr ge- brauchsfähige Elektrowerkzeuge und ge- mäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesam- melt und einer umweltgerechten Wieder- verwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Ab- schnitt „Transport“, Seite 12. Änderungen vorbehalten. OBJ_BUCH-2671-001.book Page 12 Friday, January 22, 2016 11:09 AMEnglish | 13 Bosch Power Tools 1 609 92A 1RB | (22.1.16) English Safety Notes General Power Tool Safety Warnings Read all safety warnings and all instruc- tions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mains- operated (corded) power tool or battery-operated (cordless) power tool. Work area safety Keep work area clean and well lit. Cluttered or dark areas invite accidents. Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged or entangled cords increase the risk of electric shock. When operating a power tool outdoors, use an exten- sion cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock. If operating a power tool in a damp location is unavoid- able, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while op- erating power tools may result in serious personal injury. Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal inju- ries. Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or en- ergising power tools that have the switch on invites acci- dents. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a ro- tating part of the power tool may result in personal injury. Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. Dress properly. Do not wear loose clothing or jewel- lery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. If devices are provided for the connection of dust ex- traction and collection facilities, ensure these are con- nected and properly used. Use of dust collection can re- duce dust-related hazards. Power tool use and care Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools. Check for misalignment or bind- ing of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. Use the power tool, accessories and tool bits etc. in ac- cordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation. Battery tool use and care Recharge only with the charger specified by the manu- facturer. A charger that is suitable for one type of battery WARNING OBJ_BUCH-2671-001.book Page 13 Friday, January 22, 2016 11:09 AM14 | English 1 609 92A 1RB | (22.1.16) Bosch Power Tools pack may create a risk of fire when used with another bat- tery pack. Use power tools only with specifically designated bat- tery packs. Use of any other battery packs may create a risk of injury and fire. When battery pack is not in use, keep it away from oth- er metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fire. Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally oc- curs, flush with water. If liquid contacts eyes, addition- ally seek medical help. Liquid ejected from the battery may cause irritation or burns. Service Have your power tool serviced by a qualified repair per- son using only identical replacement parts. This will en- sure that the safety of the power tool is maintained. Safety Warnings for Drills and Screwdrivers
