INSTRUKCJA OBSŁUGI GSR 18 VEEC BOSCH

Denizli Tel.: 0258 2620666 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 2183559 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 2230959 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 3768074 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 4571465 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 3364216 Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 2289090 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884 Nakliye Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenir- ken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etme- yecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Tasfiye Elektrikli el aletleri, aküler, aksesuar ve ambalaj mal- zemesi çevre dostu yeniden kazanım merkezine gön- derilmek zorundadır. Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/ bataryalar ayrı ayrı toplanmak ve çevre dos- tu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. Aküler/Bataryalar: Li-Ion: Lütfen bölüm “Nakliye”, sayfa içindeki uyarılara uyun 91. Değişiklik haklarımız saklıdır. OBJ_BUCH-2671-001.book Page 91 Friday, January 22, 2016 11:09 AM92 | Polski 1 609 92A 1RB | (22.1.16) Bosch Power Tools Polski Wskazówki bezpieczeństwa Ogólne przepisy bezpieczeństwa dla elektrona- rzędzi Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania. Użyte w poniższym tekście pojęcie »elektronarzędzie« odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego). Bezpieczeństwo miejsca pracy Stanowisko pracy należy utrzymywać wczystości i do- brze oświetlone. Nieporządek w miejscu pracy lub nie- oświetlona przestrzeń robocza mogą być przyczyną wypadków. Nie należy pracować tym elektronarzędziem w otocze- niu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektro- narzędziem wytwarzają się iskry, które mogą spowodować zapłon. Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bez- piecznej odległości. Odwrócenie uwagi może spowodo- wać utratę kontroli nad narzędziem. Bezpieczeństwo elektryczne Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienio- ne wtyczki i pasujące gniazda zmniejszają ryzyko poraże- nia prądem. Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemio- ne. Urządzenie należy zabezpieczyć przed deszczem i wil- gocią. Przedostanie się wody do elektronarzędzia pod- wyższa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynno- ści. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządze- nia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym nie- bem, należy używać przewodu przedłużającego, dosto- sowanego również do zastosowań zewnętrznych. Uży- cie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. Jeżeli nie da się uniknąć zastosowania elektronarzę- dzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych ura- zów ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obra- żeń ciała. Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą- czeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie pal- ca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia, należy usunąć na- rzędzia nastawcze lub klucze. Narzędzie lub klucz, znaj- dujący się w ruchomych częściach urządzenia mogą do- prowadzić do obrażeń ciała.

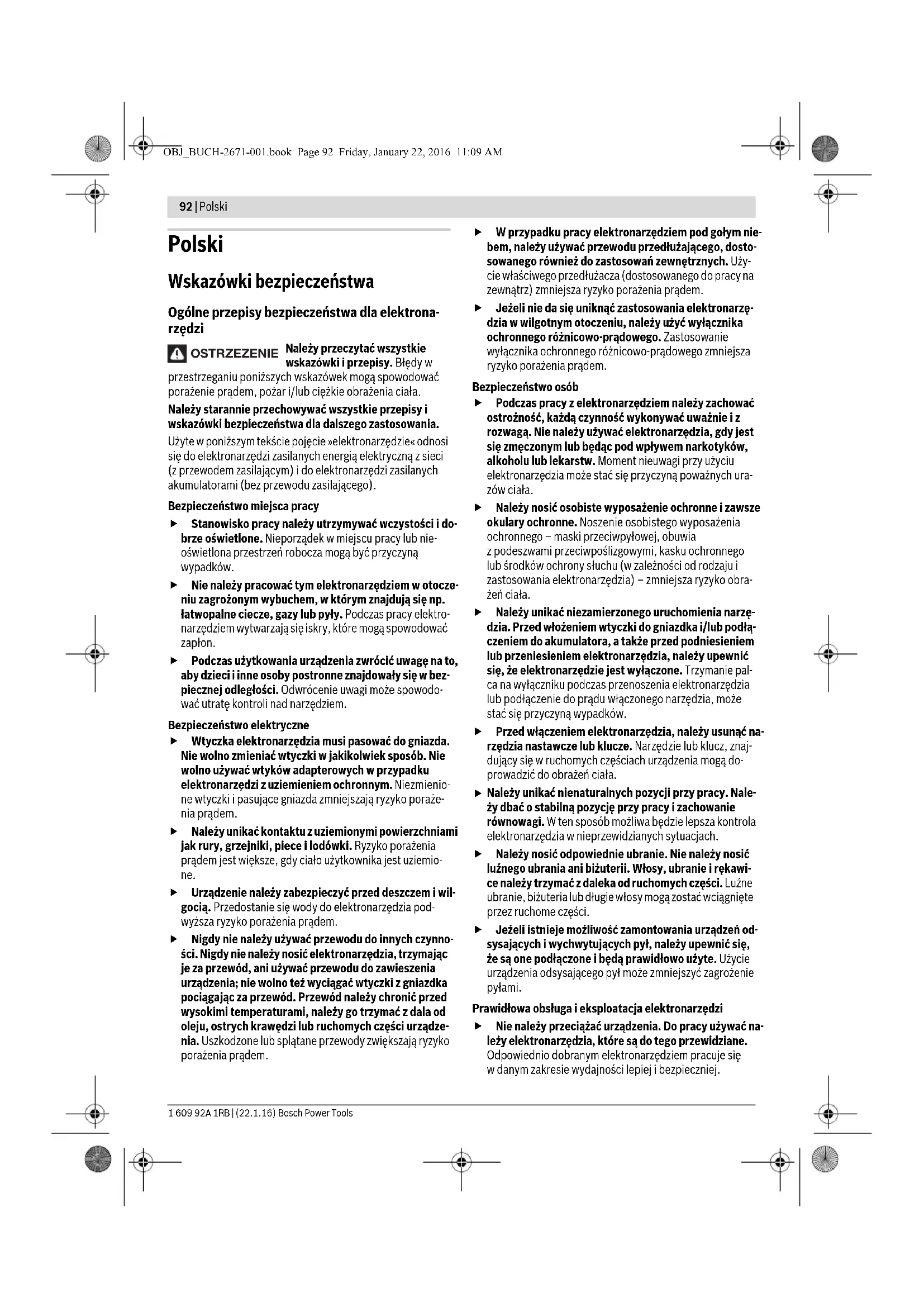

Należy unikać nienaturalnych pozycji przy pracy. Nale- ży dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi- ce należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń od- sysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. Prawidłowa obsługa i eksploatacja elektronarzędzi Nie należy przeciążać urządzenia. Do pracy używać na- leży elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. OSTRZEZENIE OBJ_BUCH-2671-001.book Page 92 Friday, January 22, 2016 11:09 AMPolski | 93 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Nie należy używać elektronarzędzia, którego włącz- nik/wyłącznik jest uszkodzony. Elektronarzędzie, które- go nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które go nie znają lub nie prze- czytały niniejszych przepisów. Używane przez niedo- świadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miał- by wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane na- rzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykony- wanej pracy. Niezgodne z przeznaczeniem użycie elektro- narzędzia może doprowadzić do niebezpiecznych sytuacji. Prawidłowa obsługa i eksploatacja narzędzi akumulatoro- wych Akumulatory należy ładować tylko w ładowarkach, za- lecanych przez producenta. W przypadku użycia łado- warki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, ist- nieje niebezpieczeństwo pożaru. W elektronarzędziach można używać jedynie przewi- dzianych do tego celu akumulatorów. Użycie innych akumulatorów może spowodować obrażenia ciała i zagro- żenie pożarem. Nieużywany akumulator należy trzymać z dala od spi- naczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodo- wać zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar. Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Je- żeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowa- dzić do podrażnienia skóry lub oparzeń. Serwis Naprawę elektronarzędzia należy zlecić jedynie wy- kwalifikowanemu fachowcowi i przy użyciu oryginal- nych części zamiennych. To gwarantuje, że bezpieczeń- stwo urządzenia zostanie zachowane. Wskazówki bezpieczeństwa dla wiertarek i wkrę- tarek

GSB 14,4 VE-EC/GSB 18 VE-EC

Zakładać ochronniki słuchu podczas pracy wiertarką udarową. Narażanie się na hałas może spowodować utra- tę słuchu.

Podczas wykonywania prac, przy których narzędzie ro- bocze lub śruba mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącz- nie za izolowane powierzchnie rękojeści. Kontakt z prze- wodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. Narzędzia używać z dodatkowymi rękojeściami dostar- czonymi z narzędziem. Utrata kontroli może spowodo- wać osobiste obrażenia operatora. Należy używać odpowiednich przyrządów poszukiwaw- czych w celu lokalizacji ukrytych przewodów zasilają- cych, lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może dopro- wadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zabloko- wać, gdy: – elektronarzędzie jest przeciążone, lub – gdy skrzywi się w obrabianym przedmiocie. Trzymać mocno elektronarzędzie. Podczas dokręcania i luzowania śrub mogą wystąpić krótkotrwałe wysokie mo- menty reakcji. Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zadbać stabilną pozycję pracy. Elek- tronarzędzie prowadzone oburącz jest bezpieczniejsze. Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. OBJ_BUCH-2671-001.book Page 93 Friday, January 22, 2016 11:09 AM94 | Polski 1 609 92A 1RB | (22.1.16) Bosch Power Tools Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznie- niem, przed ogniem, wodą i wilgocią. Istnieje za- grożenie wybuchem. W przypadku uszkodzenia i niewłaściwego użytkowa- nia akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe. Akumulator należy używać tylko w połączeniu z elek- tronarzędziem firmy Bosch, dla którego został on prze- widziany. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem. Ostre przedmioty, takie jak na przykład gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania. W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować wykorzystanie najwyż- szej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowar- ce. Należy zapoznać się z instrukcją obsługi ładowarki. Zmiany biegów za pomocą przełącznika biegów doko- nywać wolno wyłącznie przy nieruchomym elektrona- rzędziu. Przełącznik biegów należy przesuwać, a przełącznik trybów pracy obracać – zawsze do oporu. W przeciw- nym wypadku elektronarzędzie może ulec uszkodzeniu. Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja, wymiana narzędzi itp.), jak i przy trans- porcie i składowaniu należy przełącznik kierunków ob- rotów nastawić na pozycję środkową. Przy niezamierzo- nym uruchomieniu włącznika/wyłącznika istnieje niebez- pieczeństwo zranienia. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przeznaczone jest do wkręcania i wykręca- nia śrub i wkrętów, a także do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model GSB przeznaczony jest dodatkowo do wiercenia udarowego w cegle, murze ikamieniu. Światło elektronarzędzia przeznaczone jest do oświetlania bezpośredniej przestrzeni roboczej elektronarzędzia; nie na- daje się ono do oświetlania pomieszczeń w gospodarstwie do- mowym. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych. 1 Uchwyt narzędziowy 2 Szybkozaciskowy uchwyt wiertarski 3 Ogranicznik głębokości 4 Uchwyt dodatkowy (pokrycie gumowe) 5 Łącznik do rękojeści dodatkowej 6 Śruba motylkowa do regulacji ogranicznika głębokości 7 Pierścień wstępnego wyboru momentu obrotowego 8 Przełącznik trybów pracy 9 Przełącznik biegów 10 Kolorowy klips (znacznik) 11 Klips do paska 12 Akumulator 13 Przycisk odblokowujący akumulator 14 Światło robocze 15 Wskazanie wyłącznika przeciążeniowego 16 Uniwersalny uchwyt na końcówki wkręcające* 17 Przełącznik kierunku obrotów 18 Włącznik/wyłącznik 19 Rękojeść (pokrycie gumowe) *Przedstawiony na rysunkach lub opisany w instrukcji użytkowa- nia osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. Dane techniczne Wiertarko-wkrętarka akumulatorowa Akumulatorowa wiertarko-wkrętarka z udarem

Numer katalogowy 3 601 JF1 0.. 3 601 JF1 1.. 3 601 JF1 2.. 3 601 JF1 3.. Napięcie znamionowe V= 14,4 18 14,4 18 Prędkość obrotowa bez obciążenia – 1. bieg – 2. bieg min

0–420 0–1900 0–480 0–2100 0–420 0–1900 0–480 0–2100 Częstotliwość udarów min

- - 0–28500 0–31500 *w zależności od zastosowanego akumulatora** ograniczona wydajność przy temperaturze <0 °C OBJ_BUCH-2671-001.book Page 94 Friday, January 22, 2016 11:09 AMPolski | 95 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Informacja na temat hałasu i wibracji Emisja hałasu została określona zgodnie z EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Typowe dla tego urządzenia wartości poziomu ciśnienia akustycznego skorygowanego charakterystyką częstotliwościową A są mniejsze niż 70 dB(A). Niepewność pomiaru K =3 dB. Poziom mocy akustycznej może podczas pracy przekroczyć 80 dB(A). Należy stosować środki ochrony słuchu!

GSB 14,4 VE-EC / GSB 18 VE-EC

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 87 dB(A); poziom mocy akustycznej 98 dB(A). Niepewność pomiaru K =3 dB. Stosować środki ochrony słuchu! maks. moment obrotowy wkręcania miękkiego wg ISO 5393 Nm 40

maks. moment obrotowy, wkręcanie twarde wg ISO 5393 Nm 70

maks. Ø wiercenia (1./2. bieg) – Drewno – Stal – Mur

Uchwyt narzędziowy 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 maks. średnica śrub/wkrętów mm 10 12 10 12 Ciężar odpowiednio do EPTA-Procedure 01:2014 kg 2,1* 2,2* 2,2* 2,3* Dopuszczalna temperatura otoczenia – podczas ładowania

podczas pracy** i podczas przechowywania

Zalecane ładowarki AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Zalecane ładowarki dla akumulatorów induk- cyjnych

GAL 18... W GAL 18... W

Wiertarko-wkrętarka akumulatorowa Akumulatorowa wiertarko-wkrętarka z udarem

*w zależności od zastosowanego akumulatora ** ograniczona wydajność przy temperaturze <0 °C GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-1, EN 60745-2-2 wynoszą. Wiercenie w metalu:

Wiercenie udarowe w betonie:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 95 Friday, January 22, 2016 11:09 AM96 | Polski 1 609 92A 1RB | (22.1.16) Bosch Power Tools Poziom drgań podany w tych wskazówkach został pomierzo- ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro- cedury pomiarów i można go użyć do porównywania elektro- narzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawo- wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wy- starczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mają- ce na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi robo- czych, zabezpieczenie odpowiedniej temperatury rąk, ustale- nie kolejności operacji roboczych. Montaż Ładowanie akumulatora Wskazówka: W momencie dostawy akumulator jest nałado- wany częściowo. Aby zagwarantować wykorzystanie najwyż- szej wydajności akumulatora, należy przed pierwszym uży- ciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Prze- rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze- nia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw – »Electronic Cell Protection (ECP)« – akumulator litowo-jonowy jest za- bezpieczony przed głębokim rozładowaniem. Przy rozłado- wanym akumulatorze elektronarzędzie zostaje wyłączone przez układ ochronny – narzędzie robocze nie porusza się. Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika. Może to doprowadzić do uszkodzenia akumulatora. Wyjmowanie akumulatora Akumulator 12 posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego 13. Akumulator umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyny. W celu wyjęcia akumulatora 12 wcisnąć przycisk odblokowu- jący 13 i wyciągnąć akumulator z elektronarzędzia, pociąga- jąc go do tyłu. Nie należy przy tym stosować siły. Uchwyt dodatkowy Urządzenie należy używać jedynie z uchwytem dodat- kowym 4. Przed przystąpieniem do jakichkolwiek prac należy upewnić się, czy uchwyt dodatkowy jest dostatecznie mocno dociągnięty. Utrata kontroli może spowodować obrażenia u osoby obsługującej. Montowanie uchwytu dodatkowego Aby otworzyć rękojeść dodatkową, należy przekręcić dolny element rękojeści 4 w kierunku przeciwnym do ruchu wskazó- wek zegara. Łącznik uchwytu dodatkowego 5 pociągnąć do tyłu i przytrzy- mać w tej pozycji. Aby zamocować rękojeść dodatkową na elektronarzędziu, należy przesunąć rękojeść dodatkową po- nad uchwytem wiertarskim. Na zakończenie należy zwolnić łącznik 5. Następnie mocno dokręcić dolną część rękojeści dodatkowej 4 w kierunku zgodnym z ruchem wskazówek zegara. Ustawianie rękojeści dodatkowej Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić uchwyt dodatkowy 4. Po przekręceniu dolnej części uchwytu dodatkowego 4 w kie- runku przeciwnym do kierunku ruchu wskazówek zegara, na- leży wychylić uchwyt dodatkowy 4 na żądaną pozycję. Na- stępnie ponownie dokręcić dolną część uchwytu dodat- kowego 4 w kierunku zgodnym z ruchem wskazówek zegara. Ustawianie głębokości wiercenia Ogranicznikiem głębokości 3 można ustalić pożądaną głębo- kość wiercenia X. Zwolnić śrubę motylkową do regulacji ogranicznika głęboko- ści 6 i zamocować ogranicznik w rękojeści dodatkowej 4. Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by odle- głość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożądaną głębokość wiercenia X. Ponownie mocno dokręcić śrubę motylkową 6. Wymiana narzędzi (zob. rys. A) Przed wszystkimi pracami przy elektronarzędziu (np. dogląd, wymiana narzędzi itd.) jak i przed jego trans- portem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obra- żeń. OBJ_BUCH-2671-001.book Page 96 Friday, January 22, 2016 11:09 AMPolski | 97 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Otworzyć szybkozaciskowy uchwyt wiertarski 2, obracając nim w kierunku dotąd, aż możliwe będzie osadzenie narzę- dzia roboczego. Osadzić narzędzie robocze. Silnie przekręcić tuleję szybkozaciskowego uchwytu wiertar- skiego 2 w kierunku . Uchwyt wiertarski zablokuje się dzięki temu w sposób automatyczny. Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malar- skich z zawartością ołowiu, niektórych gatunków drew- na, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia, a także wywoływać reakcje alergiczne, schorzenia dróg oddechowych i/lub prowadzić do zachorowań na raka. Materiały, za- wierające azbest mogą być obrabiane jedynie przez odpo- wiednio przeszkolony personel. – Należy zawsze dbać o dobrą wentylację stanowiska pra- cy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Należy unikać gromadzenia się pyłu na stanowisku pra- cy. Pyły mogą się z łatwością zapalić. Praca Uruchamianie Włożenie akumulatora Wskazówka: Użycie nie dostosowanych do danego elektro- narzędzia akumulatorów może prowadzić do niewłaściwego funkcjonowania lub do uszkodzenia elektronarzędzia. Przełącznik kierunku obrotów 17 należy nastawić na pozycję środkową, aby zapobiec niezamierzonego włączenia się urzą- dzenia. Włożyć naładowany akumulator 12 do uchwytu aż do wyczuwalnego zaskoczenia i zwięzłej pozycji z uchwytem. Ustawianie kierunku obrotów (zob. rys. B) Przełącznikiem obrotów 17 można zmienić kierunek obrotów elektronarzędzia. Przy wciśniętym włączniku/wyłączniku 18 jest to jednak niemożliwe. Obroty w prawo: Przesunąć do oporu przełącznik kie- runku obrotów 17 po obu stronach, ustawiając go w po- zycji . Obroty w lewo: Przesunąć do oporu przełącznik kierun- ku obrotów 17 po obu stronach, ustawiając go w pozycji

Ustawianie rodzaju pracy Wiercenie Ustawić przełącznik trybu pracy 8 na symbol »Wiercenie«. Wkręcanie Ustawić przełącznik trybu pracy 8 na symbol »Wkręcanie«. Wiercenie z udarem (GSB 14,4 VE-EC, GSB 18 VE-EC) Ustawić przełącznik trybu pracy 8 na symbol »Wiercenie z udarem«. Włączanie/wyłączanie W celu włączenia elektronarzędzia nacisnąć włącznik/wy- łącznik 18 i przytrzymać w tej pozycji. Dioda LED 14 zapala się po wciśnięciu włącznika/wyłącznika 18 do połowy lub całkowicie, umożliwiając doświetlenie miej- sca pracy w miejscach słabo oświetlonych. Aby zaoszczędzić energię elektryczną, elektronarzędzie nale- ży włączać tylko wówczas, gdy jest ono używane. Ustawianie prędkości obrotowej Prędkość obrotowa włączonego elektronarzędzia może być regulowana bezstopniowo, w zależności od siły nacisku na włącznik/wyłącznik 18. Lekki nacisk na włącznik/wyłącznik 18 oznacza niską pręd- kość obrotową. Wraz ze zwiększającym się naciskiem pręd- kość obrotowa rośnie. Wybór momentu obrotowego (dotyczy trybu wkręcania) Za pomocą pierścienia nastawczego z regulacją momentu ob- rotowego 7 możliwe jest wstępne ustawienie pożądanego momentu obrotowego w 25 stopniach. Osiągnięcie ustawio- nego uprzednio momentu obrotowego spowoduje zatrzyma- nie się narzędzia roboczego. Mechaniczne przełączanie biegów Przełącznik biegów 9 należy przestawiać tylko przy nieruchomym elektronarzędziu.

Niski zakres prędkości obrotowej - do wykonywania otworów o dużych średnicach.

Wysoki zakres prędkości obrotowych; do pracy z małymi średnicami wierteł. Zabezpieczenie przed przegrzaniem Stosowanego zgodnie z przeznaczeniem elektronarzędzia nie da się przeciążyć. Jeżeli obciążenie jest zbyt duże lub jeżeli przekroczona zostaje dozwolona temperatura akumulatora dochodzi do automatycznego zredukowania mocy wyjściowej lub automatycznego wyłączenia elektronarzędzia. Elektrona- rzędzie pracuje z pełną mocą dopiero po ponownym osiągnię- ciu dopuszczalnej temperatury akumulatora. Zadziałanie temperaturowego wyłącznika przeciążeniowego sygnalizowane jest zaświeceniem się czerwonej diody LED

na elektronarzędziu. Po powrocie akumulatora do dopusz- czalnego zakresu temperatur dioda LED 15 gaśnie. Ochrona przed głębokim rozładowaniem Dzięki systemowi elektronicznej ochrony ogniw – »Electronic Cell Protection (ECP)« – akumulator litowo-jonowy jest za- bezpieczony przed głębokim rozładowaniem. Przy rozłado- wanym akumulatorze elektronarzędzie zostaje wyłączone przez układ ochronny – narzędzie robocze nie porusza się. OBJ_BUCH-2671-001.book Page 97 Friday, January 22, 2016 11:09 AM98 | Polski 1 609 92A 1RB | (22.1.16) Bosch Power Tools Wyłączenie awaryjne Wyłącznik awaryjny gwarantuje większą kontrolę nad elektro- narzędziem. W przypadku nieoczekiwanego ruchu obrotowe- go elektronarzędzie dookoła osi wiertła, urządzenie wyłącza się samoczynnie. Na aktywację funkcji awaryjnego wyłączania wskazuje migają- ca dioda LED. Aby ponownie uruchomić elektronarzędzie, należy zwolnić włącznik/wyłącznik i ponownie go włączyć. System szybkiego wyłączania uaktywnia się tylko wówczas, gdy elektronarzędzie pracuje z maksymalną prędkością obrotową i może się swobodnie obracać do- okoła osi wiertła. Należy wybrać odpowiednią pozycję ro- boczą. W przeciwnym wypadku bezpieczeństwo związane z funkcją szybkiego wyłączania nie może zostać zagwaran- towane. Wskazówki dotyczące pracy Przed przyłożeniem elektronarzędzia do śruby należy je wyłączyć. Obracające się narzędzia robocze mogą ze- ślizgnąć się z łba śruby. Do zdejmowania końcówek wkręcających oraz uniwersalnego uchwytu na końcówki, można posłużyć się narzędziem. Klips do paska Za pomocą klipsa 11 można zawiesić elektronarzędzie na przykład na pasku. Dzięki temu obie ręce są wolne, a elektro- narzędzie znajduje się w zasięgu ręki. Kolorowy klips (zob.rys.D) Za pomocą kolorowego klipsa 10 możliwe jest indywidualne oznaczanie elektronarzędzia. Konserwacja i serwis Konserwacja i czyszczenie Przed wszystkimi pracami przy elektronarzędziu (np. dogląd, wymiana narzędzi itd.) jak i przed jego trans- portem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obra- żeń. Aby zapewnić bezpieczną i wydajną pracę, elektrona- rzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. W razie awarii akumulatora należy zwrócić się do autoryzowa- nego serwisu elektronarzędzi Bosch. Obsługa klienta oraz doradztwo dotyczące użyt- kowania W punkcie obsługi klienta można uzyskać odpowiedzi na pyta- nia dotyczące napraw i konserwacji nabytego produktu, a tak- że dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć rów- nież pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10-cyfrowego numeru kata- logowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły do- tyczące usług serwisowych online. Tel.: 22 7154460 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Transport Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecz- nych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport dro- gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale- ży dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu- lator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajo- wego. Usuwanie odpadów Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodne- go z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych! Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku elektro- narzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osob- no i doprowadzić do ponownego przetwo- rzenia zgodnego z zasadami ochrony środo- wiska. OBJ_BUCH-2671-001.book Page 98 Friday, January 22, 2016 11:09 AMČesky | 99 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Akumulatory/Baterie: Li-Ion: Proszę stosować się do wskazówek, znajdujących się w rozdziale »Trans- port«, str. 98. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Všeobecná varovná upozornění pro elektronářadí Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va- rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu). Bezpečnost pracovního místa Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach ne- bo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí da- leko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem. Elektrická bezpečnost Připojovací zástrčka elektronářadí musí lícovat se zá- suvkou. Zástrčka nesmí být žádným způsobem uprave- na. Společně s elektronářadím s ochranným uzemně- ním nepoužívejte žádné adaptérové zástrčky. Neupra- vené zástrčky a vhodné zásuvky snižují riziko zásahu elek- trickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým prou- dem. Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě- šení elektronářadí nebo k vytažení zástrčky ze zásuv- ky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pou- ze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektric- kým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlh- kém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem. Bezpečnost osob Buďte pozorní, dávejte pozor na to, co děláte a přistu- pujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vli- vem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brý- le. Nošení osobních ochranných pomůcek jako maska pro- ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědč- te se, že je elektronářadí vypnuté dříve než jej uchopí- te, ponesete či připojíte na zdroj proudu a/nebo aku- mulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí zapnete, odstraňte seřizovací ná- stroje nebo šroubováky. Nástroj nebo klíč, který se na- chází v otáčivém dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bez- pečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vla- sy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Po- užití odsávání prachu může snížit ohrožení prachem. Svědomité zacházení a používání elektronářadí Stroj nepřetěžujte. Pro svou práci použijte k tomu urče- né elektronářadí. S vhodným elektronářadím budete pra- covat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vad- ný. Elektronářadí, které nelze zapnout či vypnout je nebez- pečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušen- ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem VAROVÁNÍ OBJ_BUCH-2671-001.book Page 99 Friday, January 22, 2016 11:09 AM100 | Česky 1 609 92A 1RB | (22.1.16) Bosch Power Tools nejsou seznámeny nebo nečetly tyto pokyny. Elektroná- řadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je ome- zena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova- né řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. Používejte elektronářadí, příslušenství, nasazovací ná- stroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elek- tronářadí pro jiné než určující použití může vést k nebez- pečným situacím. Svědomité zacházení a používání akumulátorového nářa-
