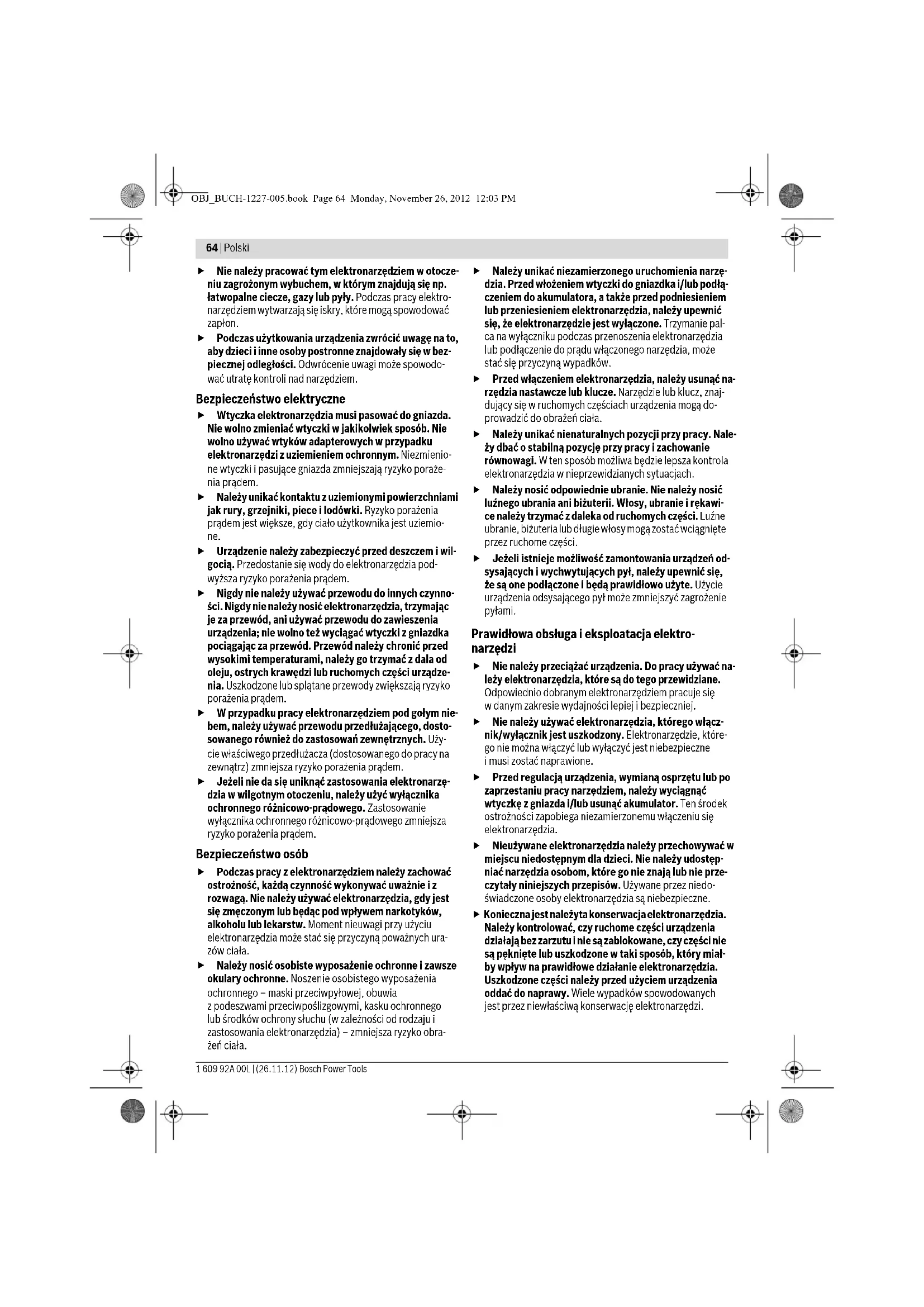

GSB 14,4 V-LI/GSB 18 V-LI

Zakładać ochronniki słuchu podczas pracy wiertarką udarową. Narażanie się na hałas może spowodować utra- tę słuchu.

Podczas wykonywania prac, przy których narzędzie ro- bocze lub śruba mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącz- nie za izolowane powierzchnie rękojeści. Kontakt z prze- wodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. Narzędzia używać z dodatkowymi rękojeściami dostar- czonymi z narzędziem. Utrata kontroli może spowodo- wać osobiste obrażenia operatora. Należy używać odpowiednich przyrządów poszukiwaw- czych w celu lokalizacji ukrytych przewodów zasilają- cych, lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może dopro- wadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zabloko- wać, gdy: – elektronarzędzie jest przeciążone, lub – gdy skrzywi się w obrabianym przedmiocie. Trzymać mocno elektronarzędzie. Podczas dokręcania i luzowania śrub mogą wystąpić krótkotrwałe wysokie mo- menty reakcji. Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznie- niem, przed ogniem, wodą i wilgocią. Istnieje za- grożenie wybuchem. W przypadku uszkodzenia i niewłaściwego użytkowa- nia akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe. Akumulator należy używać tylko w połączeniu z elek- tronarzędziem firmy Bosch, dla którego został on prze- widziany. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem. Stosować należy wyłącznie oryginalne akumulatory fir- my Bosch, o napięciu podanym na tabliczce znamiono- wej elektronarzędzia. Użycie innych akumulatorów, np. podróbek, przeróbek lub akumulatorów innych producen- tów może stać się przyczyną obrażeń lub powstania szkód materialnych poprzez eksplodujące akumulatory. Dalsze wskazówki bezpieczeństwa i pracy Pyły niektórych materiałów, na przykład powłok malar- skich z zawartością ołowiu, niektórych gatunków drew- na, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia, a także wywoływać reakcje alergiczne, schorzenia dróg oddechowych i/lub prowadzić do zachorowań na raka. Materiały, za- wierające azbest mogą być obrabiane jedynie przez odpo- wiednio przeszkolony personel. OBJ_BUCH-1227-005.book Page 65 Monday, November 26, 2012 12:03 PM66 | Polski 1 609 92A 00L | (26.11.12) Bosch Power Tools – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Należy unikać gromadzenia się pyłu na stanowisku pra- cy. Pyły mogą się z łatwością zapalić. Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja, wymiana narzędzi itp.), jak i przy trans- porcie i składowaniu należy przełącznik kierunków ob- rotów nastawić na pozycję środkową. Przy niezamierzo- nym uruchomieniu włącznika/wyłącznika istnieje niebez- pieczeństwo zranienia. W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować wykorzystanie najwyż- szej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowar- ce. Akumulator wyposażony został w czujnik temperatury, który dopuszcza ładowanie tylko w zakresie tempera- tur, leżącym między 0 °C i 45 °C. W ten sposób zagwa- rantowana jest długa żywotność akumulatora. Należy zapoznać się z instrukcją obsługi ładowarki. Przed przyłożeniem elektronarzędzia do śruby należy je wyłączyć. Obracające się narzędzia robocze mogą ze- ślizgnąć się z łba śruby. Zmiany biegów za pomocą przełącznika biegów doko- nywać wolno wyłącznie przy nieruchomym elektrona- rzędziu. Przełącznik biegów należy przesuwać, a przełącznik trybów pracy obracać – zawsze do oporu. W przeciw- nym wypadku elektronarzędzie może ulec uszkodzeniu. Aby zaoszczędzić energię elektryczną, elektronarzędzie należy włączać tylko wówczas, gdy jest ono używane. Symbole Następujące symbole mają istotne znaczenie podczas czyta- nia i zrozumienia instrukcji eksploatacji. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli sprzyja lepszemu i bezpieczniejszemu użytkowaniu elektro- narzędzia. Symbol Znaczenie

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI: Wiertarko-wkrętarka akumulatorowa/ Udarowa wiertarko-wkrętarka akumula- torowa zakres zaznaczony na szaro: Rękojeść (pokryta gumą) Numer katalogowy Należy w całości przeczytać wskazówki bezpieczeństwa i wszystkie instrukcje Przed przystąpieniem do jakichkolwiek czynności obsługowym przy elektrona- rzędziu, należy wyjąć akumulator Należy nosić środki ochrony słuchu. Kierunek ruchu Kierunek reakcji Wiercenie i wkręcanie Wiercenie z udarem Niska prędkość obrotowa Wysoka prędkość obrotowa Uruchomienie Wyłączenie Bieg w prawo/w lewo U Napięcie znamionowe

Częstotliwość udarów

1 Prędkość obrotowa biegu jałowego (1. bieg)

2 Prędkość obrotowa biegu jałowego (2. bieg) M maks moment obrotowy według ISO 5393 Mur metal Drewno Ø Średnica otworu maks. Ø maks. średnica śrub/wkrętów Zakres mocowania uchwytu wiertarskie-

Symbol Znaczenie OBJ_BUCH-1227-005.book Page 66 Monday, November 26, 2012 12:03 PMPolski | 67 Bosch Power Tools 1 609 92A 00L | (26.11.12) Zakres dostawy Wiertarko-wkrętarka akumulatorowa/Udarowa wiertarko- wkrętarka akumulatorowa. Akumulator, narzędzia robocze i pozostały osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wcho- dzą w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym ka- talogu osprzętu. Użycie zgodne z przeznaczeniem Elektronarzędzie przeznaczone jest do wkręcania i wykręca- nia śrub i wkrętów, a także do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model GSB przeznaczony jest dodatkowo do wiercenia udarowego w cegle, murze ikamieniu. Dane techniczne Dane Techniczne produktu zebrane zostały w tabelce, umieszczonej na stronie 142 niniejszej instrukcji eksploata- cji. Należy zwracać uwagę na numer katalogowy na tabliczce zna- mionowej nabytego elektronarzędzia. Nazwy handlowe po- szczególnych elektronarzędzi mogą się różnić. Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt, przed- stawiony w „Dane techniczne“, odpowiada wymaganiom na- stępujących norm i dokumentów normatywnych: EN 60745 – zgodnie z wymaganiami dyrektyw: 2011/65/UE, 2004/108/WE, 2006/42/WE. Dokumentacja techniczna (2006/42/WE): Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informacja na temat hałasu i wibracji Wartości pomiarowe produktu zebrane zostały w tabelce, umieszczonej na stronie 142 niniejszej instrukcji eksploata- cji. Wartości łączne hałasu i drgań (suma wektorowa z trzech kie- runków) oznaczone zostały zgodnie z EN 60745. Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomia- rową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawo- wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwo- wane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspo- zycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mają- ce na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi robo- czych, zabezpieczenie odpowiedniej temperatury rąk, ustale- nie kolejności operacji roboczych. Montaż i praca Ciężar odpowiednio do EPTA-Procedure 01/2003

• Wartość zależna od zastosowanego pa- kietu akumulatorów

Poziom natężenia dźwięku

Poziom ciśnienia akustycznego KNiepewność

Wartości łączne drgań Symbol Znaczenie Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Planowane działanie Rysunek Strona Wyjmowanie akumulatora

Włożenie akumulatora

Montowanie narzędzia roboczego

Ustawianie kierunku obrotów

Wybór momentu obrotowego

Wybór pozycji wiercenia

Ustawianie rodzaju pracy

Mechaniczne przełączanie biegów

Włączanie/wyłączanie
