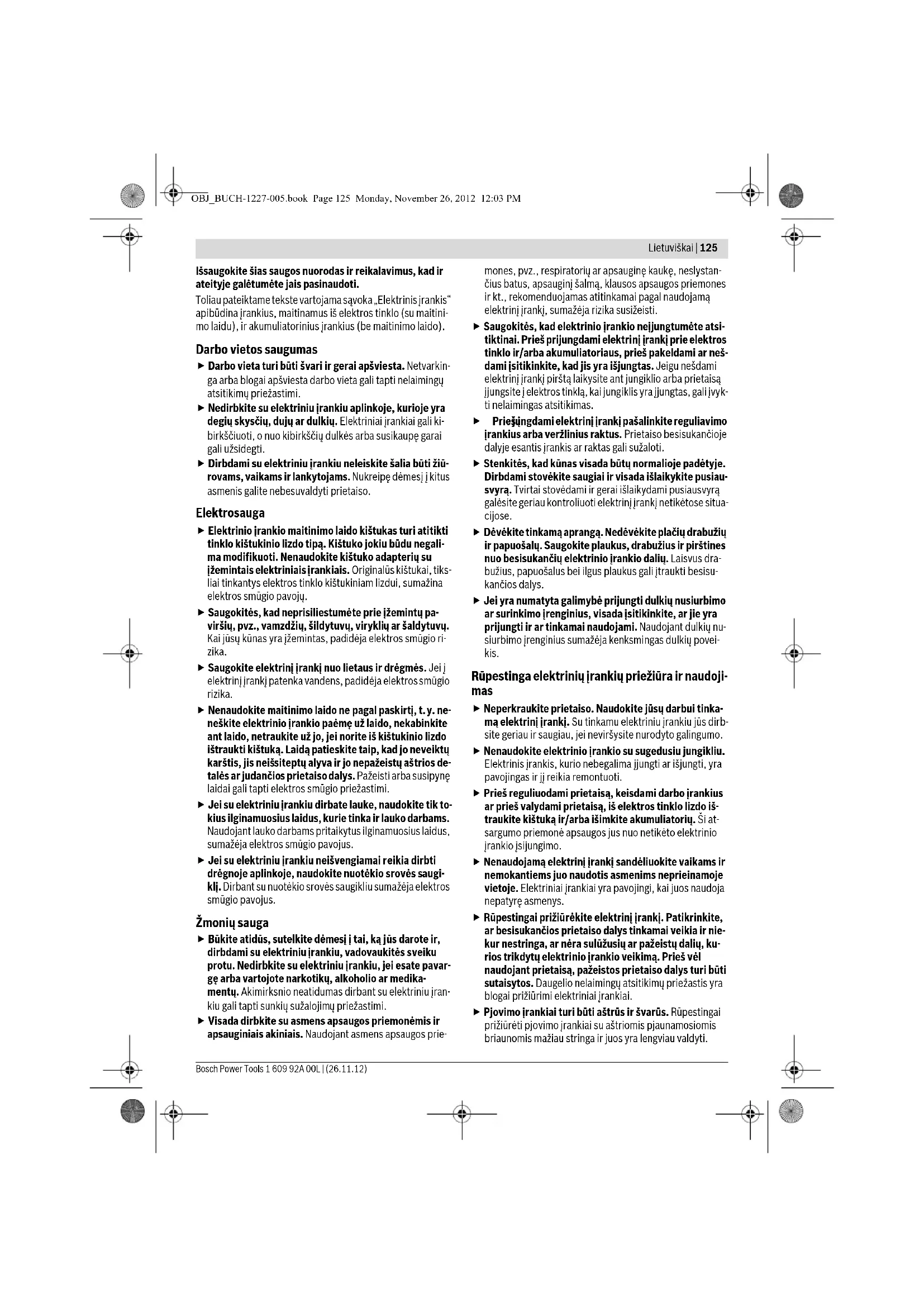

Piederumu izvēle – 147 OBJ_BUCH-1227-005.book Page 124 Monday, November 26, 2012 12:03 PMLietuviškai | 125 Bosch Power Tools 1 609 92A 00L | (26.11.12) Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitini- mo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki- birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū- rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali- ma modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiks- liai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų pa- viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri- zika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de- talės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik to- kius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugi- klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavar- gę arba vartojote narkotikų, alkoholio ar medika- mentų. Akimirksnio neatidumas dirbant su elektriniu įran- kiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos prie- mones, pvz., respiratorių ar apsauginę kaukę, neslystan- čius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš- dami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvyk- ti nelaimingas atsitikimas. Prieš į jungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiau- svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa- cijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus dra- bužius, papuošalus bei ilgus plaukus gali įtraukti besisu- kančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nu- siurbimo įrenginius sumažėja kenksmingas dulkių povei- kis. Rūpestinga elektrinių įrankių priežiūra ir naudoji- mas Neperkraukite prietaiso. Naudokite jūsų darbui tinka- mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb- site geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo iš- traukite kištuką ir/arba išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. OBJ_BUCH-1227-005.book Page 125 Monday, November 26, 2012 12:03 PM126 | Lietuviškai 1 609 92A 00L | (26.11.12) Bosch Power Tools Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pa- vojingos situacijos. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas Akumuliatoriui įkrauti naudokite tik tuos įkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio ti- po akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus. Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliato- riaus skystis gali sudirginti ar nudeginti odą. Aptarnavimas Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Saugos nuorodos dirbantiems su gręžimo mašinomis ir gręžtuvais

GSB 14,4 V-LI/GSB 18 V-LI

Gręždami su smūgiu, dirbkite su klausos apsaugos priemonėmis. Nuo triukšmo poveikio galima prarasti klau- są.

Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, tai elek- trinį įrankį laikykite už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Naudokite su elektriniu įrankiu pateiktas papildomas rankenas. Nesuvaldžius elektrinio įrankio, galima susižeis- ti. Prieš pradėdami darbą tinkamais ieškikliais patikrinki- te, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujo- tiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. Jei darbo įrankis įstringa, tuojau pat išjunkite elektrinį įrankį. Būkite pasirengę dideliam reakcijos momentui, kuris gali sukelti atgalinį smūgį. Darbo įrankis gali įstrig- ti, jei: – elektrinis įrankis yra pernelyg apkraunamas arba – jis yra perkreipiamas apdirbamame ruošinyje. Tvirtai laikykite elektrinį įrankį. Užveržiant ir atlaisvi- nant varžtus gali atsirasti trumpalaikis reakcijos momen- tas. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado nega- lavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvė- pavimo takus. Akumuliatorių naudokite tik su jūsų Bosch elektriniu įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos. Naudokite tik originalius Bosch akumuliatorius, kurių įtampa atitinka jūsų elektrinio įrankio firminėje lente- lėje nurodytą įtampą. Kitokie akumuliatoriai, pvz., per- dirbti akumuliatoriai, gaminių imitacijos ar kitų gamintojų akumuliatoriai, naudojami gali sprogti, sužeisti žmones ir padaryti turtinės žalos. Papildomos saugos ir darbo nuorodos Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me- dienos, mineralų ir metalų dulkės gali būti kenksmin- gos sveikatai, sukelti alergines reakcijas, kvėpavimo takų ligas ir (arba) vėžį. Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Prieš atliekant elektrinio įrankio aptarnavimo darbus (pvz., techninę priežiūrą, keičiant darbo įrankius ir t.t.), o taip pat jį transportuojant ir sandėliuojant, būti- na nustatyti sukimosi krypties perjungiklį į vidurinę pa-

tį. Iškyla pavojus susižeisti netyčia nuspaudus įjungimo- išjungimo jungiklį ir elektriniam įrankiui ėmus veikti. Akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudoji- mą akumuliatorių kroviklyje visiškai įkraukite. OBJ_BUCH-1227-005.book Page 126 Monday, November 26, 2012 12:03 PMLietuviškai | 127 Bosch Power Tools 1 609 92A 00L | (26.11.12) Akumuliatorius yra su NTC temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliato- riaus eksploatavimo trukmė. Perskaitykite kroviklio naudojimo instrukciją. Į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukan- tys darbo įrankiai gali nuslysti. Greičių perjungiklį stumkite tik tada, kai elektrinis įrankis neveikia. Greičių perjungiklį stumkite ir veikimo režimų perjun- giklį sukite visada iki atramos. Priešingu atveju galite pa- žeisti elektrinį įrankį. Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite. Simboliai Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai interpretuodami simbolius, geriau ir saugiau naudositės elektriniu įrankiu. Tiekiamas komplektas Akumuliatorinis gręžtuvas-suktuvas/akumuliatorinis smūgi- nis gręžtuvas-suktuvas. Akumuliatorius, darbo įrankis ir kiti pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos pro- gramoje. Elektrinio įrankio paskirtis Elektrinis įrankis skirtas varžtams įsukti ir išsukti, medienai, metalui, keramikai ir plastikui gręžti. GSB taip pat skirtas ply- toms, mūrui ir akmeniui su smūgiu gręžti. Simbolis Reikšmė

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI: Akumuliatorinis gręžtuvas-suktu- vas/akumuliatorinis smūginis gręžtuvas- suktuvas Pilkai pažymėta sritis: rankena (izoliuo- tas paviršius įrankiui laikyti) Gaminio numeris Perskaitykite visas saugos nuorodas ir reikalavimus Prieš pradėdami bet kokius elektrinio įrankio techninės priežiūros ar remonto darbus, išimkite iš jo akumuliatorių Dirbkite su klausos apsaugos priemonė- mis. Judėjimo kryptis Reakcijos jėgos kryptis Gręžimas ir sukimas Smūginis gręžimas Mažas sūkių skaičius Didelis sūkių skaičius Įjungimas Išjungimas Reversas U Nominalioji átampa

1 Tuščiosios eigos sūkių skaičius (1-asis greitis)

2 Tuščiosios eigos sūkių skaičius (2-asis greitis) M Maks. sukimo momentas pagal ISO 5393 Mūro siena Metalas Mediena Ø Maks gręžinio skersmuo Ø Maks. varžtų Ø Griebtuvo kumštelių praskėtimo ribos Svoris pagal „EPTA-Procedure 01/2003“ *Vertė priklauso nuo naudojamo akumu- liatoriaus

Garso slėgio lygis KPaklaida

Vibracijos bendroji vertė Simbolis Reikšmė OBJ_BUCH-1227-005.book Page 127 Monday, November 26, 2012 12:03 PM128 | Lietuviškai 1 609 92A 00L | (26.11.12) Bosch Power Tools Techniniai duomenys Gaminio techniniai duomenys pateikti lentelėje, 142 psl. Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali skir- tis. Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: EN 60745 pagal Direktyvų 2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus. Techninė byla (2006/42/EB) laikoma: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informacija apie triukšmą ir vibraciją Gaminio matavimų vertės pateiktos lentelėje, 142 psl. Triukšmo ir vibracijos bendrosios vertės (trijų krypčių atstoja- masis vektorius) nustatytos pagal EN 60745. Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibra- cijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau- dojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laiko- tarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver- tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa- pildomas apsaugos priemones, pvz.: elektrinių ir darbo įran- kių techninę priežiūrą, rankų šildymą, darbo eigos organizavi- mą. Montavimas ir naudojimas Priežiūra ir valymas Reguliariai valykite elektrinį įrankį ir ventiliacines an- gas jo korpuse, tuomet galėsite dirbti kokybiškai ir sau- giai. Po kiekvieno naudojimo nuvalykite elektrinį įrankį, įrankių įtvarą ir elektrinio įrankio bei akumuliatoriaus ventiliacines angas. Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis būtina nuro- dyti dešimtženklį gaminio užsakymo numerį. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Veiksmas Pav. Puslapis Akumuliatoriaus išėmimas
