HASZNÁLATI ÚTMUTATÓ GSR 14 4 VLI BOSCH

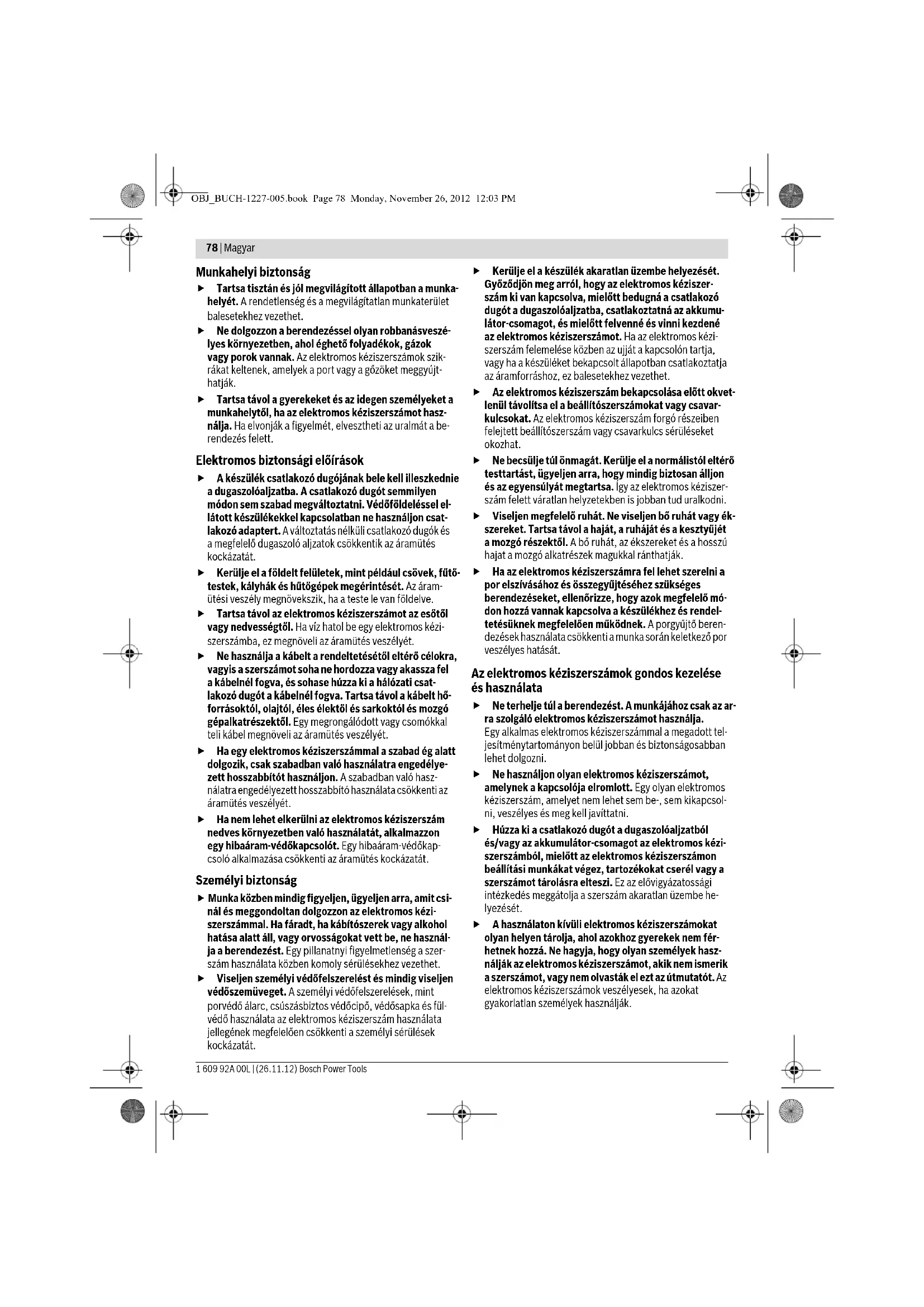

Voľba príslušenstva – 147 FIGYELMEZTETÉS OBJ_BUCH-1227-005.book Page 77 Monday, November 26, 2012 12:03 PM78 | Magyar 1 609 92A 00L | (26.11.12) Bosch Power Tools Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és használata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. OBJ_BUCH-1227-005.book Page 78 Monday, November 26, 2012 12:03 PMMagyar | 79 Bosch Power Tools 1 609 92A 00L | (26.11.12) A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata Az akkumulátort csak a gyártó által ajánlott töltőkészü- lékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akku- mulátort próbál feltölteni, tűz keletkezhet. Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzér- méktől, kulcsoktól, szögektől, csavaroktól és más kis- méretű fémtárgyaktól, amelyek áthidalhatják az érint- kezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulá- torfolyadékkal, azonnal öblítse le vízzel az érintett fe- lületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irri- tációkat vagy égéses bőrsérüléseket okozhat. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások fúrógépekhez és csavarozógépekhez

GSB 14,4 V-LI/GSB 18 V-LI

Ütvefúráshoz viseljen fülvédőt. A zaj a hallóképesség el- vesztéséhez vezethet.

Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszült- ség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Ha az elektromos kéziszerszámmal pótfogantyúk is szállításra kerültek, használja azokat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást eredmé- nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke- letkeznek. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számítson nagy re- akciós nyomatékokra, amelyek egy visszarugás eseté- ben felléphetnek. A betétszerszám leblokkol, ha: – az elektromos kéziszerszámot túlterhelik vagy – beékelődik a megmunkálásra kerülő munkadarabba. Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok meghúzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték léphet fel. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. Óvja meg az akkumulátort a forróságtól, példá- ul a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai van- nak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Az akkumulátort csak az Ön Bosch gyártmányú elektro- mos kéziszerszámával használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől. Csak az Ön elektromos kéziszerszámának a típustáblá- ján megadott feszültségű, eredeti Bosch-gyártmányú akkumulátort használjon. Más akkumulátorok, például utánzatok, felújított akkumulátorok vagy idegen termékek használatakor a felrobbanó akkumulátorok sérüléseket és anyagi károkat okozhatnak. OBJ_BUCH-1227-005.book Page 79 Monday, November 26, 2012 12:03 PM80 | Magyar 1 609 92A 00L | (26.11.12) Bosch Power Tools További biztonsági és munkavégzési útmutató Egyes anyagok, mint például ólomtartalmú festékek, bizonyos fafajták, ásványok és fémek porai egészség- károsító hatásúak lehetnek és allergiás reakciókat, lég- úti betegségeket és/vagy rákos megbetegedéseket válthatnak ki. A készülékkel azbesztet tartalmazó anyago- kat csak szakembereknek szabad megmunkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Az elektromos kéziszerszámon végzendő minden mun- ka (például karbantartás, szerszámcsere, stb.) meg- kezdése előtt, valamint szállításhoz és tároláshoz kap- csolja át a forgásirány-átkapcsolót a középállásba. El- lenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat. Az akkumulátor félig feltöltve kerül kiszállításra. Az ak- kumulátor teljes teljesítményének biztosítására az el- ső alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben. Az akkumulátor egy NTC-hőmérsékletellenőrző beren- dezéssel van felszerelve, amely az akkumulátor tölté- sét csak 0 °C és 45 °C közötti hőmérséklet esetén te- szi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít. Olvassa el a töltőkészülék használati utasítását. Az elektromos kéziszerszámot csak kikapcsolt készü- lék mellett tegye fel a csavarra. A forgó betétszerszámok lecsúszhatnak. A fokozatváltó kapcsolót csak álló elektromos kézi- szerszám mellett szabad átkapcsolni. A fokozatváltókapcsolót mindig ütközésig tolja el, illet- ve az üzemmódkapcsolót mindig ütközési fordítsa el. Ellenkező esetben az elektromos kéziszerszám megrongá- lódhat. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. Jelképes ábrák Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolva- sásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kézi- szerszám jobb és biztonságosabb használatában. Jel Magyarázat

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI: Akkumulátoros fúró- és csavarozógép/ akkumulátoros ütvefúró- és csavarozó- gép szürke tartomány: Fogantyú (szigetelt fogantyú-felület) Cikkszám Olvassa el valamennyi biztonsági elő- írást és utasítást Az akkumulátort az elektromos kéziszer- számon végzendő bármely munka meg- kezdése előtt vegye ki Viseljen fülvédőt. Mozgásirány A reakció iránya Fúrás és csavarozás Ütvefúrás Alacsony fordulatszám Magas fordulatszám Bekapcsolás Kikapcsolás Jobbra forgás/balra forgás U Névleges feszültség

1 Üresjárati fordulatszám (1. fokozat)

2 Üresjárati fordulatszám (2. fokozat) M maximális forgatónyomaték az ISO 5393 szerint OBJ_BUCH-1227-005.book Page 80 Monday, November 26, 2012 12:03 PMMagyar | 81 Bosch Power Tools 1 609 92A 00L | (26.11.12) Szállítmány tartalma Akkumulátoros fúró- és csavarozógép/akkumulátoros ütvefú- ró- és csavarozógép. Az akkumulátor, a betétszerszám és képeken látható vagy a szövegben leírt további tartozékok nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Rendeltetésszerű használat Az elektromos kéziszerszám csavarok becsavarására és kihaj- tására, valamint fában, fémekben, keramikus anyagokban és műanyagokban végzett fúrásra szolgál. A GSB ezen felül téglá- ban, falakban és terméskőben végzett ütvefúrásra is szolgál. Műszaki adatok A termék műszaki adatai a 142. oldalon, a táblázatban talál- hatók. Kérjük vegye figyelembe az elektromos kéziszerszáma típus- tábláján található cikkszámot. Egyes elektromos kéziszerszá- moknak több különböző kereskedelmi megnevezése is lehet. Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2011/65/EU, 2004/108/EK, 2006/42/EK irányelveknek megfelelően. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Zaj és vibráció értékek A termék mért értékei a 142. oldalon, a táblázatban találha- tók. A zaj- és rezgési összértékek (a három irány vektorösszege) az EN 60745 szabványnak megfelelően kerültek meghatározásra. Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkalma- zási területein való használat során fellépő érték. Ha az elektro- mos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Felszerelés és üzemeltetés Téglafalban Fém Fában Ø Furatátmérő max. Ø Legnagyobb csavar-Ø Tokmányba befogható méretek Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint

• Az érték a felhasznált akkumulátorcso- magtól függ

Hangteljesítmény-szint

Hangnyomás-szint K Bizonytalanság

Rezgési összérték Jel Magyarázat Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 A tevékenység célja Ábra Oldal Az akkumulátor kivétele

Az akkumulátor beszerelése

A betétszerszám felszerelése

Forgásirány beállítása

A forgató nyomaték előválasztása

A fúrási helyzet kijelölése

Az üzemmód beállítása

OBJ_BUCH-1227-005.book Page 81 Monday, November 26, 2012 12:03 PM82 | Русский 1 609 92A 00L | (5.12.12) Bosch Power Tools Karbantartás és tisztítás Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. A betétszerszámot, a szerszám befogó egységet, és az elekt- romos kéziszerszám és az akkumulátor szellőző nyílásait min- den egyes használat után tisztítsa meg. Vevőszolgálat és használati tanács- adás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustáblá- ján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: (061) 431-3835 Fax: (061) 431-3888 Szállítás A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figye- lembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert. Csak akkor küldje el az akkumulátort, ha a háza nincs megron- gálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozog- hasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Eltávolítás Az elektromos kéziszerszámokat, az akkumulátoro- kat, a tartozékokat és a csomagolást a környezetvé- delmi szempontoknak megfelelően kell újrafelhaszná- lásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulá- torokat/elemeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus be- rendezésekre vonatkozó 2002/96/EK eu- rópai irányelvnek és az elromlott vagy el- használt akkumulátorokra/elemekre vonat- kozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akku- mulátorokat/elemeket külön össze kell gyűjteni és a környe- zetvédelmi szempontoknak megfelelően kell újrafelhaszná- lásra leadni. A változtatások joga fenntartva.
