dĺžky skrutky. Údržba a servis Údržba a čistenie Vyberte akumulátor pred každou prácou na elektric- kom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického nára- dia. V prípade neúmyselného zapnutia vypínača hrozí ne- bezpečenstvo poranenia. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Keď akumulátor prestane správne fungovať, obráťte sa láska- vo na autorizované servisné stredisko ručného elektrického náradia Bosch. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk LED Kapacita Trvalé svetlo 3 x zelená LED ≥ 2/3 Trvalé svetlo 2 x zelená LED ≥1/3 Trvalé svetlo 1 x zelená LED < 1/3 Blikajúce svetlo 1 x zelená LED Rezerva OBJ_BUCH-970-005.book Page 88 Thursday, April 11, 2013 1:02 PMMagyar | 89 Bosch Power Tools 2 609 141 052 | (11.4.13) Transport Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požia- davky na obaly a označenie. V takomto prípade treba pri príp- rave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy. Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte ručné elektrické náradie ani akumulátory/baté- rie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ sa musí nepoužiteľné ručné elektrické náradie (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškode- né alebo opotrebované akumulátory/baté- rie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory/batérie: Li-Ion: Všimnite si láskavo pokyny v odseku „Transport“, strana89. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. FIGYELMEZTETÉS OBJ_BUCH-970-005.book Page 89 Thursday, April 11, 2013 1:02 PM90 | Magyar 2 609 141 052 | (11.4.13) Bosch Power Tools Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és hasz- nálata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Az akkumulátoros elektromos kéziszerszámok gondos ke- zelése és használata Az akkumulátort csak a gyártó által ajánlott töltőkészü- lékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akku- mulátort próbál feltölteni, tűz keletkezhet. Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzér- méktől, kulcsoktól, szögektől, csavaroktól és más kis- méretű fémtárgyaktól, amelyek áthidalhatják az érint- kezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulá- torfolyadékkal, azonnal öblítse le vízzel az érintett fe- lületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irri- tációkat vagy égéses bőrsérüléseket okozhat. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások fúrógépekhez és csavarozó- gépekhez Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszült- ség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Ha az elektromos kéziszerszámmal pótfogantyúk is szállításra kerültek, használja azokat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet. OBJ_BUCH-970-005.book Page 90 Thursday, April 11, 2013 1:02 PMMagyar | 91 Bosch Power Tools 2 609 141 052 | (11.4.13) A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást eredmé- nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke- letkeznek. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számítson nagy re- akciós nyomatékokra, amelyek egy visszarugás eseté- ben felléphetnek. A betétszerszám leblokkol, ha: – az elektromos kéziszerszámot túlterhelik vagy – beékelődik a megmunkálásra kerülő munkadarabba. Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok meghúzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték léphet fel. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. Óvja meg az akkumulátort a forróságtól, példá- ul a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai van- nak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Az akkumulátort csak az Ön Bosch gyártmányú elektro- mos kéziszerszámával használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől. Csak az Ön elektromos kéziszerszámának a típustáblá- ján megadott feszültségű, eredeti Bosch-gyártmányú akkumulátort használjon. Más akkumulátorok, például utánzatok, felújított akkumulátorok vagy idegen termékek használatakor a felrobbanó akkumulátorok sérüléseket és anyagi károkat okozhatnak. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülések- hez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Az elektromos kéziszerszám csavarok becsavarására és kihaj- tására, valamint fában, fémekben, keramikus anyagokban és műanyagokban végzett fúrásra szolgál. Az elektromos kéziszerszám lámpája az elektromos kéziszer- szám közvetlen munkaterületének megvilágítására szolgál, a háztartásban lévő helyiségek megvilágítására nem alkalmas. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Gyorsbefogó fúrótokmány 2 Forgató nyomaték előválasztó beállító gyűrű 3 Fokozatválasztó kapcsoló 4 Akkumulátor reteszelés feloldó gomb* 5 Akkumulátor* 6 Forgásirány-átkapcsoló 7 Be-/kikapcsoló 8 Akkumulátor feltöltési kijelző 9 „Power Light” lámpa 10 Fogantyú (szigetelt fogantyú-felület) 11 Univerzális bittartó* 12 Csavarozó betét (bit)* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Műszaki adatok Zaj és vibráció értékek A zajmérési eredmények az EN 60745 szabványnak megfele- lően kerültek meghatározásra. A készülék A-értékelésű tipikus hangnyomásszintje 71 dB(A). Bizonytalanság K=3 dB. A munkavégzés alatti zajszint túllépheti a 80 dB(A)-t. Viseljen fülvédőt! Akkumulátoros fúró- és csavarozógép GSR 10,8-2-LI Cikkszám 3 601 H68 1.. Névleges feszültség V= 10,8 Üresjárati fordulatszám –1. fokozat –2. fokozat perc

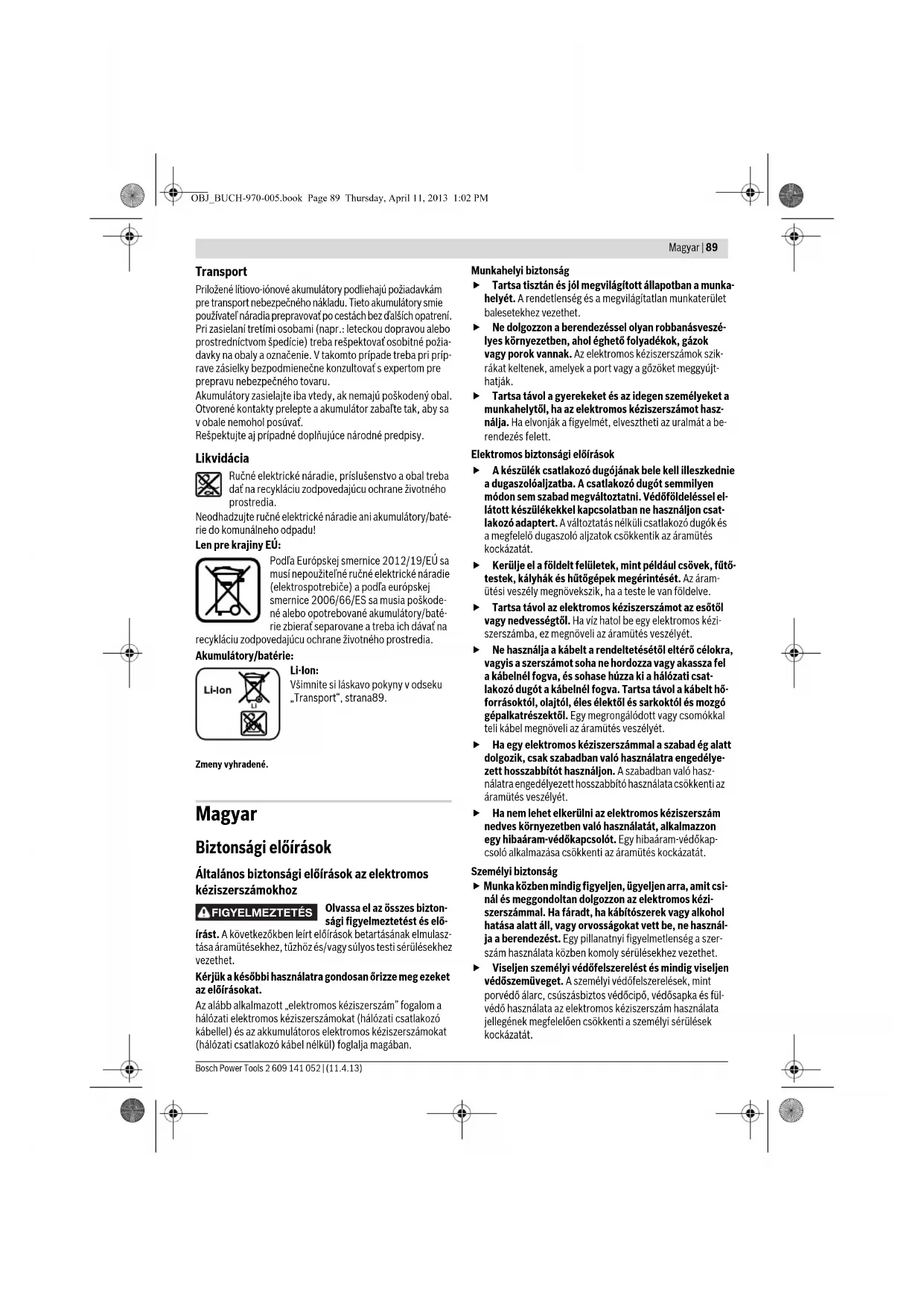

0–400 0 – 1300 Maximális forgatónyomaték kemény/puha csavarozásnál az ISO 5393 szerint Nm 30/15* Legnagyobb fúró-Ø –Acélban –Fában

Legnagyobb csavar-Ø mm 7 Tokmányba befogható méretek mm 1,0 – 10 Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljá- rás) szerint kg 0,95 *a felhasznált akkumulátortól függően OBJ_BUCH-970-005.book Page 91 Thursday, April 11, 2013 1:02 PM92 | Magyar 2 609 141 052 | (11.4.13) Bosch Power Tools

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745 szabvány szerint: Fúrás fémekben: a

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnö- velheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Megfelelőségi nyilatkozat Kizárólagos felelősségünkre kijelentjük, hogy a „Műszaki Ada- tok” alatt leírt termék megfelel az alábbi szabványoknak és normatív előírásoknak: EN 60745 a 2009/125/EK (1194/2012. rendelet), 2011/65/EU, 2004/108/EK, 2006/42/EK rendelkezések az irányelvek értelmében. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Összeszerelés Az akkumulátor feltöltése (lásd az „A” ábrát) Csak a tartozékok oldalán megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pon- tosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak. Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltő- készülékben. A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megsza- kítása nem árt az akkumulátornak. A Li-ion-akkumulátort az „elektronikus cellavédelem (Electro- nic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akku- mulátor kimerült, az elektromos kéziszerszámot egy védőkap- csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább. Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongál- hatja az akkumulátort. Az 5 akkumulátor kivételéhez nyomja meg a 4 reteszelésfelol- dó gombokat és húzza ki lefelé az akkumulátort az elektromos kéziszerszámból. Ne alkalmazzon erőszakot. Az akkumulátor egy NTC típusú hőmérsékletellenőrző beren- dezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít. Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat. Szerszámcsere (lásd a „B” ábrát) Az elektromos kéziszerszámon végzendő minden mun- ka (például karbantartás, szerszámcsere, stb.) meg- kezdése előtt, valamint szállításhoz és tároláshoz ve- gye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintése- kor bekapcsolódó készülék sérüléseket okozhat. Ha a 7 be-/kikapcsoló nincs benyomva, a fúróorsó automati- kusan reteszelve van. Így a fúrótokmányba helyezett betét- szerszámot gyorsan, kényelmesen és egyszerűen ki lehet cse- rélni. Az irányba való forgatással nyissa szét az 1 gyorsváltó fúró- tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot a tokmányba. Forgassa el erőteljesen az 1 gyorsbefogó fúrótokmány hüve- lyét kézzel az irányba és ezzel zárja össze. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha- tásúak, főleg ha a faanyag kezeléséhez más anyagok is van- nak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-970-005.book Page 92 Thursday, April 11, 2013 1:02 PMMagyar | 93 Bosch Power Tools 2 609 141 052 | (11.4.13) Üzemeltetés Üzembe helyezés Az akkumulátor beszerelése Csak az Ön elektromos kéziszerszámának a típustáblá- ján megadott feszültségű, eredeti Bosch-gyártmányú Li-ion-akkumulátort használjon. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Megjegyzés: Az Ön elektromos kéziszerszámának nem meg- felelő akkumulátorok használata az elektromos kéziszerszám megrongálódásához, vagy hibás működéséhez vezethet. Állítsa be a 6 forgásirány-átkapcsolót a középső helyzetbe, hogy elkerülje a készülék akaratlan bekapcsolását. Tegye be a feltöltött 5 akkumulátort a fogantyúba, amíg az érezhetően bepattan a helyére és egy síkba kerül a fogantyúval. Forgásirány beállítása (lásd a „C” ábrát) A 6 forgásirány-átkapcsoló az elektromos kéziszerszám forgá- sirányának megváltoztatására szolgál. Ha a 7 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni. Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el üt- közésig balra a 6 forgásirány-átkapcsolót. Balra forgás: Csavarok és anyák meglazításához, illetve ki- hajtásához tolja el ütközésig jobbra a 6 forgásirány-átkapcso- lót. A forgató nyomaték előválasztása A 2 forgató nyomaték előválasztó beállító gyűrűvel a szüksé- ges forgató nyomaték 20 fokozatban előre kiválasztható. He- lyes beállítás esetén a betétszerszám azonnal leáll, mihelyt a csavarfej egy síkba került az anyag felületével, illetve amikor a szerszám eléri a beállított nyomatékot. A „ ” helyzetben a túlterhelésvédő tengelykapcsoló ki van kapcsolva, erre példá- ul fúráskor van szükség. A csavarok kihajtásához állítson be szükség esetén egy maga- sabb fokozatot, illetve állítsa át a következő jelre: „ ”. Mechanikus fokozatválasztás A 3 fokozatváltó kapcsolót csak álló elektromos kézi- szerszám mellett szabad átkapcsolni. A 3 fokozatváltó kapcsolóval 2 különböző fordulatszám tarto- mányt lehet előre kijelölni.

Alacsony fordulatszám tartomány; csavarozáshoz vagy nagy fúróátmérővel végzett fúráshoz.

Magas fordulatszám tartomány; kis fúróátmérővel végzett fú- ráshoz. Ha a 3 fokozatváltó kapcsolót nem lehet ütközésig elfordítani, akkor forgassa el kissé a fúróval a fúrótokmányt. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 7 be-/kikapcsolót. A 9 lámpa kissé vagy egészen benyomott 7 be-/kikapcsoló esetén kigyullad és hátrányos megvilágítás esetén megvilágít- ja a munkaterületet. Az elektromos kéziszerszám kikapcsolásához engedje el a 7 be-/kikapcsolót. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. A fordulatszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát a 7 be-/kikapcsoló különböző mértékű benyomásával fokozat- mentesen lehet szabályozni. A 7 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony fordu- latszámot eredményez. A nyomás növelésekor a fordulatszám is megnövekszik. Teljesen automatikus orsóreteszelés (Auto-Lock) Ha a 7 be-/kikapcsoló nincs benyomva, a fúróorsó és ezzel a szerszámbefogó egység is automatikusan reteszelve van. Így a csavarokat kimerült akkumulátor mellett, illetve az elekt- romos csavarozógép csavarhúzóként való használatával is be lehet csavarni. Kifutó fék A 7 be-/kikapcsoló elengedésekor a fúrótokmány lefékeződik és ez meggátolja a betétszerszám utánfutását. A csavarok behajtásakor a 7 be-/kikapcsolót csak akkor en- gedje el, ha a csavar már egy síkban be van hajtva a munkada- rab felületébe. A csavarfej ekkor nem hatol be a munkadarab- ba. Akkumulátor feltöltési kijelző A 8 akkumulátor töltési szint jelző félig vagy teljesen benyo- mott 7 be-/kikapcsoló esetén néhány másodpercre kijelzi az akkumulátor töltési szintjét és 3 zöld LED-ből áll. Hőmérsékletfüggő túlterhelésvédelem A rendeltetésnek megfelelő alkalmazással az elektromos kézi- szerszámot nem lehet túlterhelni. Túl nagy terhelés vagy a 0–70 °C megengedett akkumulátor hőmérséklet tartomány- ból való kilépés esetén a fordulatszám lecsökken. Az elektro- mos kéziszerszám csak azután kezd el megint a teljes fordulat- számmal működni, miután az akkumulátor hőmérséklete vis- szatért a megengedett tartományba. Munkavégzési tanácsok Az elektromos kéziszerszámot csak kikapcsolt készü- lék mellett tegye fel a csavarra. A forgó betétszerszámok lecsúszhatnak. Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehűtéshez kb. 3 percig maxi- mális fordulatszámmal üresjáratban járassa. Fémben való fúráshoz csak kifogástalan, kiélesített HSS-fúrót (HSS = nagyteljesítményű gyorsvágó acél) használjon. A Bosch-cég tartozék-programja garantálja a megfelelő minősé- get. LED Kapacitás Folyamatos fény, 3 x zöld ≥ 2/3 Folyamatos fény, 2 x zöld ≥1/3 Folyamatos fény, 1 x zöld < 1/3 Villogó fény 1 x zöld tartalék OBJ_BUCH-970-005.book Page 93 Thursday, April 11, 2013 1:02 PM94 | Русский 2 609 141 052 | (11.4.13) Bosch Power Tools Ha nagyobb, hosszabb csavarokat akar kemény anyagba be- csavarozni, akkor célszerű a menet magátmérőjének megfele- lő, a csavar hosszúságának

-át kitevő megfelelő hosszúsá- gú furatot előfúrni. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzendő minden mun- ka (például karbantartás, szerszámcsere, stb.) meg- kezdése előtt, valamint szállításhoz és tároláshoz ve- gye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintése- kor bekapcsolódó készülék sérüléseket okozhat. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha az akkumulátor már nem működik, forduljon egy Bosch elektromos kéziszerszám Vevőszolgálathoz. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustáblá- ján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: (061) 431-3835 Fax: (061) 431-3888 Szállítás A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figye- lembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert. Csak akkor küldje el az akkumulátort, ha a háza nincs megron- gálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozog- hasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Eltávolítás Az elektromos kéziszerszámokat, az akkumulátoro- kat, a tartozékokat és a csomagolást a környezetvé- delmi szempontoknak megfelelően kell újrafelhaszná- lásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulá- torokat/elemeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus be- rendezésekre vonatkozó 2012/19/EU eu- rópai irányelvnek és az elromlott vagy el- használt akkumulátorokra/elemekre vonat- kozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akku- mulátorokat/elemeket külön össze kell gyűjteni és a környe- zetvédelmi szempontoknak megfelelően kell újrafelhaszná- lásra leadni. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe az „Szállítás” fejezetben, a 94 oldalon leírtakat. A változtatások joga fenntartva.
