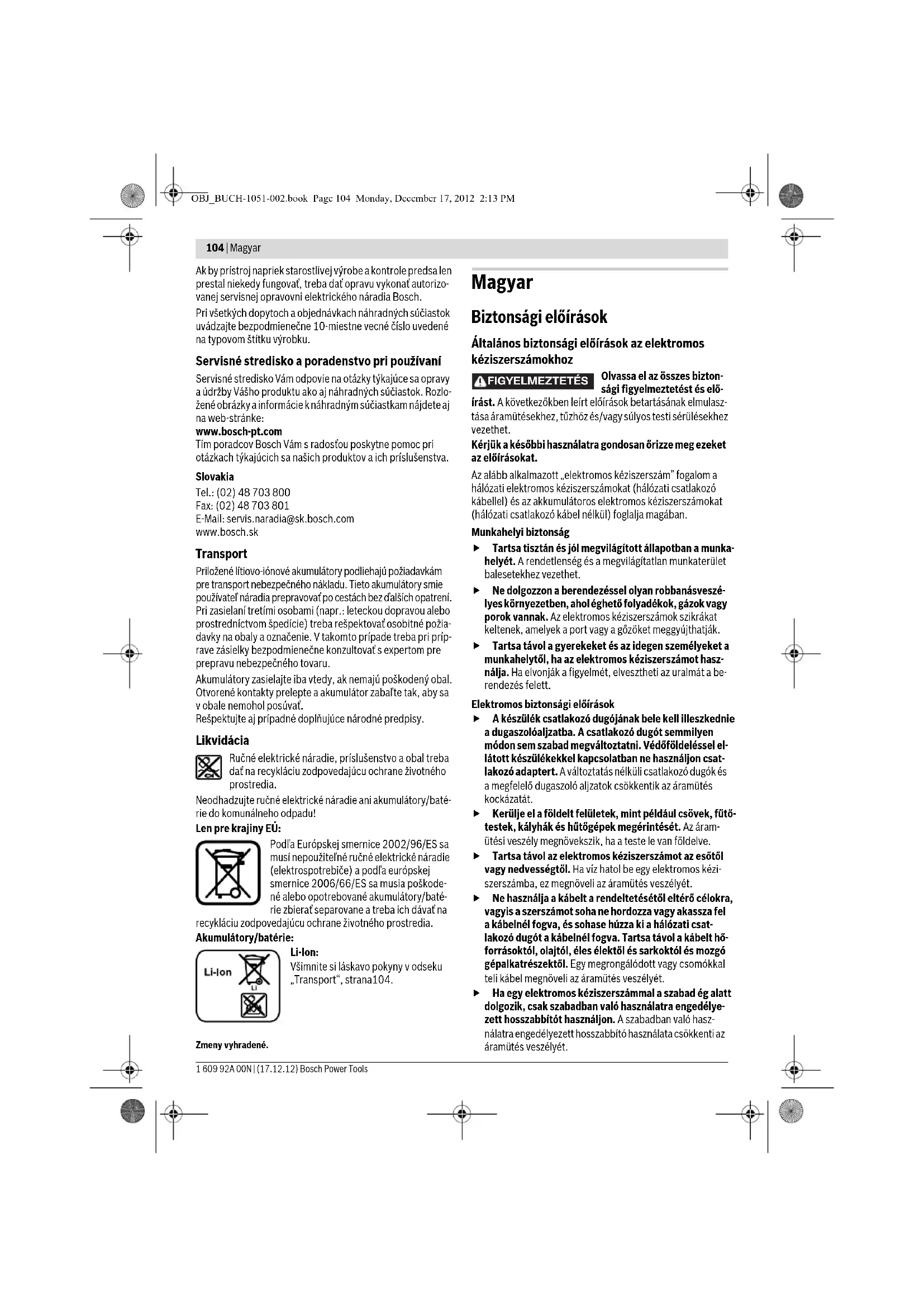

OBJ_BUCH-1051-002.book Page 103 Monday, December 17, 2012 2:13 PM104 | Magyar 1 609 92A 00N | (17.12.12) Bosch Power Tools Ak by prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizo- vanej servisnej opravovni elektrického náradia Bosch. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. Slovakia Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Transport Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požia- davky na obaly a označenie. V takomto prípade treba pri príp- rave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy. Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte ručné elektrické náradie ani akumulátory/baté- rie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2002/96/ES sa musí nepoužiteľné ručné elektrické náradie (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškode- né alebo opotrebované akumulátory/baté- rie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory/batérie: Li-Ion: Všimnite si láskavo pokyny v odseku „Transport“, strana104. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. FIGYELMEZTETÉS OBJ_BUCH-1051-002.book Page 104 Monday, December 17, 2012 2:13 PMMagyar | 105 Bosch Power Tools 1 609 92A 00N | (17.12.12) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és hasz- nálata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Az akkumulátoros elektromos kéziszerszámok gondos ke- zelése és használata Az akkumulátort csak a gyártó által ajánlott töltőkészü- lékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akku- mulátort próbál feltölteni, tűz keletkezhet. Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzér- méktől, kulcsoktól, szögektől, csavaroktól és más kis- méretű fémtárgyaktól, amelyek áthidalhatják az érint- kezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulá- torfolyadékkal, azonnal öblítse le vízzel az érintett fe- lületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irri- tációkat vagy égéses bőrsérüléseket okozhat. OBJ_BUCH-1051-002.book Page 105 Monday, December 17, 2012 2:13 PM106 | Magyar 1 609 92A 00N | (17.12.12) Bosch Power Tools Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások fúrógépekhez és csavarozó- gépekhez Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszült- ség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást eredmé- nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke- letkeznek. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számítson nagy re- akciós nyomatékokra, amelyek egy visszarugás eseté- ben felléphetnek. A betétszerszám leblokkol, ha: – az elektromos kéziszerszámot túlterhelik vagy – beékelődik a megmunkálásra kerülő munkadarabba. Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok meghúzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték léphet fel. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Tartsa tisztán a munkahelyét. Az anyagkeverékek külö- nösen veszélyesek. A könnyű fémek pora éghető és robba- násveszélyes. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. Óvja meg az akkumulátort a forróságtól, példá- ul a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai van- nak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Hibás akkumulátor esetén az akkumulátorból folyadék léphet ki és beszennyezheti a szomszédos tárgyakat. Ellenőrizze az érintett alkatrészeket. Szükség esetén tisztítsa meg vagy cserélje ki ezeket az alkatrészeket. Az akkumulátort csak az Ön Bosch gyártmányú elektro- mos kéziszerszámával használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől. Csak az Ön elektromos kéziszerszámának a típustáblá- ján megadott feszültségű, eredeti Bosch-gyártmányú akkumulátort használjon. Más akkumulátorok, például utánzatok, felújított akkumulátorok vagy idegen termékek használatakor a felrobbanó akkumulátorok sérüléseket és anyagi károkat okozhatnak. A termék és alkalmazási lehetőségei leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülések- hez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Az elektromos kéziszerszám a megadott mérettartományon belül csavarok be- és kihajtására és anyacsavarok meghúzá- sára és kilazítására szolgál. Az elektromos kéziszerszám a fú- rási helyzetben és egy megfelelő betétszerszámmal fában, fé- mekben, keramikus anyagokban és műanyagokban végzett fúrásra is alkalmas. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Szerszámbefogó egység 2 Reteszelő hüvely 3 „Power Light” lámpa 4 Átkapcsoló „Fúrás/Csavarozás” 5 Tartópánt 6 Övtartó csat* 7 Akkumulátor* 8 Akkumulátor reteszelés feloldó gomb* 9 Forgásirány-átkapcsoló 10 Be-/kikapcsoló 11 Hatszögletű szárú fúró* 12 Golyós bepattanó csavarozó bit* 13 Univerzális bittartó* 14 Csavarozó betét (bit)* 15 Szénkefék 16 Fedősapka *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. OBJ_BUCH-1051-002.book Page 106 Monday, December 17, 2012 2:13 PMMagyar | 107 Bosch Power Tools 1 609 92A 00N | (17.12.12) Zaj és vibráció értékek A zajmérési eredmények az EN 60745 szabványnak megfele- lően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hang- nyomásszint 93 dB(A); hangteljesítményszint 104 dB(A). Bi- zonytalanság K=3 dB. Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és K bi- zonytalanság az EN 60745 szabvány szerint: Csavarok és anyacsavarok meghúzására a következő legna- gyobb megengedett méretig: a

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnö- velheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Műszaki adatok Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2011/65/EU, 2004/108/EK, 2006/42/EK irányelveknek megfelelően. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Összeszerelés Az akkumulátor feltöltése Csak a tartozékok oldalán megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pon- tosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak. Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltő- készülékben. A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megsza- kítása nem árt az akkumulátornak. A Li-ion-akkumulátort az „elektronikus cellavédelem (Electro- nic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akku- mulátor kimerült, az elektromos kéziszerszámot egy védőkap- csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább. Akkumulátoros ütvecsavarozógép GDR 14,4 V-LI MF GDR 18 V-LI MF Cikkszám 3 601 JA1 9.. 3 601 JA1 0.. Névleges feszültség V= 14,4 18 Üresjárati fordulatszám –1. fokozat –2. fokozat –Ütvecsavarozó üzemmód perc

0 –750 0 –2800 0 –2800 0–750 0 –2800 0 –2800 Ütésszám perc

0 –3200 0 –3200 maximális forgatónyomaték kemény csavarozásnál az ISO 5393 szerint Nm 150 160 Gépcsavarok-Ø mm M6 – M14 M6 – M14 Legnagyobb fúró-Ø (1./2. fokozat) –Acélban –Fában

10/8 21/10 10/8 21/10 Szerszámbefogó egység ¼" belső hatszög ¼" belső hatszög Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 1,8 1,9 A műszaki adatok a szállítmányhoz tartozó akkumulátorral kerültek meghatározásra. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 107 Monday, December 17, 2012 2:13 PM108 | Magyar 1 609 92A 00N | (17.12.12) Bosch Power Tools Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongál- hatja az akkumulátort. Az akkumulátor egy NTC típusú hőmérsékletellenőrző beren- dezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít. Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat. Az akkumulátor kivétele A 7 akkumulátor két reteszelővállal van ellátva, amelyek meg- gátolják, hogy az akkumulátor a 8 akkumulátor reteszelés fel- oldó gomb akaratlan megnyomásakor kiessen. Amíg az akku- mulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja. A 7 akkumulátor kivételéhez nyomja meg a 8 reteszelésfelol- dó gombot és húzza ki az akkumulátort előrefelé az elektro- mos kéziszerszámból. Ne erőltesse a kihúzást. Szerszámcsere (lásd az „A” ábrát) Az elektromos kéziszerszámon végzendő minden mun- ka (például karbantartás, szerszámcsere, stb.) meg- kezdése előtt, valamint szállításhoz és tároláshoz kap- csolja át a forgásirány-átkapcsolót a középállásba. El- lenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat. A betétszerszám behelyezése Húzza előre a 2 reteszelő hüvelyt, tolja beütközésig a betét- szerszámot az 1 szerszámbefogó egységbe és ismét engedje el a 2 reteszelő hüvelyt, hogy ezzel reteszelje a betétszerszá- mot. Csak a 12 golyós bepattanó (DIN 3126-E6.3) csavarozó bite- ket használja. Az egyéb 14 csavarozó betéteket egy 13 golyós bepattanó univerzális betéttartóval lehet a kéziszerszámba betenni. A betétszerszám kivétele Húzza előre a 2 reteszelő hüvelyt és vegye ki a betétszerszá- mot. Üzemeltetés Az ütvecsavarozás működési elve Az 1 szerszámbefogó egységet a betétszerszámmal a hajtómű és az ütőmű közvetítésével egy elektromos motor hajtja meg. A munkafolyamatot két fázisra lehet felosztani: Csavarozás és Meghúzás (működő ütőművel). Az ütőmű akkor kapcsol be, amikor a csavarkötés megszorul és így a motor terhelés alá kerül. Az ütőmű ekkor a motor által kifejtett erőt egyenletes forgató ütésekké alakítja át. A csava- rok és anyacsavarok kihajtásánál ez a folyamat fordított irány- ban zajlik le. Üzembe helyezés Az akkumulátor beszerelése Csak az Ön elektromos kéziszerszámának a típustáblá- ján megadott feszültségű, eredeti Bosch-gyártmányú Li-ion-akkumulátort használjon. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Állítsa a 9 forgásirányváltó kapcsolót a középső helyzetbe, hogy meggátolja az elektromos kéziszerszám akaratlan be- kapcsolását. Tolja be a megtöltött 7 akkumulátort előlről az elektromos ké- ziszerszám lábrészébe, amíg az akkumulátor biztonságos re- teszelésre kerül. Forgásirány beállítása (lásd a „B” ábrát) A 9 forgásirány-átkapcsoló az elektromos kéziszerszám forgá- sirányának megváltoztatására szolgál. Ha a 10 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni. Jobbra forgás: A csavarok becsavarásához az anyacsavarok meghúzásához és a fúráshoz tolja el ütközésig balra a 9 forgá- sirány-átapcsolót. Balra forgás: A csavarok, anyák és fúrófejek kioldásához, il- letve kicsavarásához tolja el ütközésig jobbra a 9 forgásirány- átapcsolót. Az üzemmód beállítása (lásd a „C” ábrát) A 4 „Fúrás/Csavarozás” átkapcsolóval az elektromos kézi- szerszám üzemmódját lehet kiválasztani. Megjegyzés: Az üzemmódot csak kikapcsolt elektromos kézi- szerszámon szabad átkapcsolni! Ellenkező esetben az elekt- romos kéziszerszám megrongálódhat. Az üzemmód átkapcsolásához tolja el a 4 „Fúrás/Csavarozás” átkapcsolót a kívánt helyzetbe. Ha a 4 „Fúrás/Csavarozás” átkapcsolót nem lehet ütközésig eltolni, akkor nyomja meg lassan, majd ismét engedje el a 10 be-/kikapcsolót, mielőtt a 4 „Fúrás/Csavarozás” átkapcsolót a kívánt helyzetbe tolná. Mindig ütközésig tolja el a 4 „Fúrás/ Csavarozás” át- kapcsolót. Ha nem teljesen átkapcsolt 4 „Fúrás/Csavaro- zás” átkapcsolóval üzemelteti a berendezést, az elektro- mos kéziszerszám megrongálódhat. Ütvecsavarozási helyzet A fában, fémekben, kerámiában és műanya- gokban nagy fúróátmérővel végzett lassú fú- ráshoz szükséges helyzet A fában, fémekben, kerámiában és műanya- gokban kis fúróátmérővel végzett gyors fú- ráshoz szükséges helyzet OBJ_BUCH-1051-002.book Page 108 Monday, December 17, 2012 2:13 PMMagyar | 109 Bosch Power Tools 1 609 92A 00N | (17.12.12) Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 10 be-/kikapcsolót. A 3 lámpa kissé vagy egészen benyomott 10 be-/kikapcsoló esetén kigyullad és hátrányos megvilágítás esetén megvilágít- ja a munkaterületet. Az elektromos kéziszerszám kikapcsolásához engedje el a 10 be-/kikapcsolót. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. A fordulatszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát a 10 be-/kikapcsoló különböző mértékű benyomásával fokozat- mentesen lehet szabályozni. A 10 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony for- dulatszámot eredményez. A nyomás növelésekor a fordulat- szám is megnövekszik. Munkavégzési tanácsok Az elektromos kéziszerszámot csak kikapcsolt készü- lék mellett tegye fel az anyacsavarra/a csavarra. A for- gó betétszerszámok lecsúszhatnak. A fúrás során ne nyomja rá túl erősen az elektromos ké- ziszerszámot. A túl erős nyomás megrongálhatja a fúrófej csúcsát, csökkentheti a teljesítményt és lerövidítheti az elektromos kéziszerszám élettartamát. A forgatónyomaték az ütési időtartamtól függ. A legnagyobb elért forgatónyomaték az egyes ütések által kifejtett egyedi forgatónyomatékok összegéből áll. A berendezés a legna- gyobb forgatónyomatékot 6–10 másodperces ütési időtar- tam elteltével éri el. Ezen idő eltelte után a meghúzási nyoma- ték már csak minimális mértékben növekszik. Az ütési időtartamot minden egyes kívánt meghúzási nyoma- tékhoz külön meg kell határozni. A ténylegesen elért meghú- zási nyomatékot egy forgatónyomaték-kulccsal mindig ellen- őrizni kell. Kemény, rugós, vagy puha rögzítésű csavarkötések Ha egy kísérletben megméri az ütéssorozat során elért forga- tónyomatékot, és a mért értékeket felviszi egy grafikonra, ak- kor megkapja a forgatónyomaték-görbét. A görbe magassága a legnagyobb elérhető forgatónyomatékot jelzi, a görbe mere- deksége pedig azt mutatja, mennyi idő alatt lehet ezt a forga- tónyomatékot elérni. A forgatónyomaték-görbe a következő tényezőktől függ: – A csavarok/anyák szilárdsága – Az alátét típusa (tárcsa, tányérrúgó, tömítés) – A csavarkötéssel rögzítendő munkadarab anyagának szi- lárdsága – A csavarkötésnél alkalmazott kenőanyag tulajdonságai Ennek megfelelően a következő alkalmazási eseteket lehet megkülönböztetni: – Kemény rögzítés akkor alakul ki, ha fémet fémhez csava- roznak és alátéttárcsát használnak. A berendezés a legna- gyobb forgatónyomatékot viszonylag rövid ütési idő alatt eléri (meredek jelleggörbe). A feleslegesen hosszú ütési idő csak árt a berendezésnek. – Rugózó rögzítés akkor alakul ki, ha fémet fémhez csava- roznak, de alátétként rugós gyűrűt vagy tányérrúgót hasz- nálnak, vagy támcsavarok vagy kúpos ülésű csavarok/ anyák vagy hosszabbítók kerülnek alkalmazásra. – Puha rögzítésről akkor beszélhetünk, ha például fémet fá- hoz csavaroznak, vagy alátétként ólom- vagy fiberalátétet használnak. Rugózó, illetve puha rögzítésnél a legnagyobb meghúzási nyo- maték kisebb mint kemény rögzítésnél. Ilyenkor ezen kívül lé- nyegesen nagyobb ütési időre van szükség. A maximális csavar meghúzási nyomatékok irányértékei Nm-ben megadott adatok, az értékek a megfeszített keresztmetszet alapján, a folyási határ 90%-ának kihasználásával kerültek kiszámításra (μ össz = 0,12 súrlódási tényező mellett). A ténylegesen elért meghúzási nyomatékot egy forgatónyomaték-kulccsal mindig ellenőrizni kell. Tippek Ha nagyobb, hosszabb csavarokat akar kemény anyagba be- csavarozni, akkor célszerű a menet magátmérőjének megfele- lő, a csavar hosszúságának

-át kitevő megfelelő hosszúsá- gú furatot előfúrni. Övtartó csat A 6 övtartó csat segítségével az elektromos kéziszerszámot például felakaszthatja egy hevederre. Ekkor mindkét keze szabad, és az elektromos kéziszerszám mindig rendelkezésre áll. Szilárdsági osztályok a DIN 267 szerint Standard csavarok Nagy szilárdságú csavarok

OBJ_BUCH-1051-002.book Page 109 Monday, December 17, 2012 2:13 PM110 | Русский 1 609 92A 00N | (17.12.12) Bosch Power Tools Tájékoztató az akkumulátor optimális kezeléséhez Óvja meg az akkumulátort a nedvességtől és a víztől. Az akkumulátort csak a 0 °C ... 50 °C hőmérséklet tarto- mányban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben. Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel. Ha az akkumulátor feltöltése után a készülék már csak lénye- gesen rövidebb ideig üzemeltethető, akkor az akkumulátor el- használódott és ki kell cserélni. Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzendő minden mun- ka (például karbantartás, szerszámcsere, stb.) meg- kezdése előtt, valamint szállításhoz és tároláshoz kap- csolja át a forgásirány-átkapcsolót a középállásba. El- lenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. A szénkefék kicserélése (lásd a „D” ábrát) 2 – 3 havonta ellenőrizze a szénkefék hosszát – és szükség esetén cserélje ki mindkét szénkefét. Sohasem szabad csak egy szénkefét kicserélni! Megjegyzés: Csak a Boschnál kapható, az Ön berendezésé- hez előirányozott szénkeféket használja. –Lazítsa ki egy megfelelő csavarhúzóval a 16 sapkákat. – Cserélje ki a rugók nyomása alatt álló 15 szénkeféket és is- mét csavarja be a sapkákat. Ha az elektromos kéziszerszám a gondos gyártási és ellenőr- zési eljárás ellenére egyszer mégis meghibásodna, akkor a ja- vítással csak Bosch elektromos kéziszerszám-műhely ügyfél- szolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustáblá- ján található 10-jegyű cikkszámot. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: (061) 431-3835 Fax: (061) 431-3888 Szállítás A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figye- lembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert. Csak akkor küldje el az akkumulátort, ha a háza nincs megron- gálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozog- hasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Eltávolítás Az elektromos kéziszerszámokat, az akkumulátoro- kat, a tartozékokat és a csomagolást a környezetvé- delmi szempontoknak megfelelően kell újrafelhaszná- lásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulá- torokat/elemeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus be- rendezésekre vonatkozó 2002/96/EK eu- rópai irányelvnek és az elromlott vagy el- használt akkumulátorokra/elemekre vonat- kozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akku- mulátorokat/elemeket külön össze kell gyűjteni és a környe- zetvédelmi szempontoknak megfelelően kell újrafelhaszná- lásra leadni. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe az „Szállítás” fejezetben, a 110 oldalon leírtakat. A változtatások joga fenntartva.
