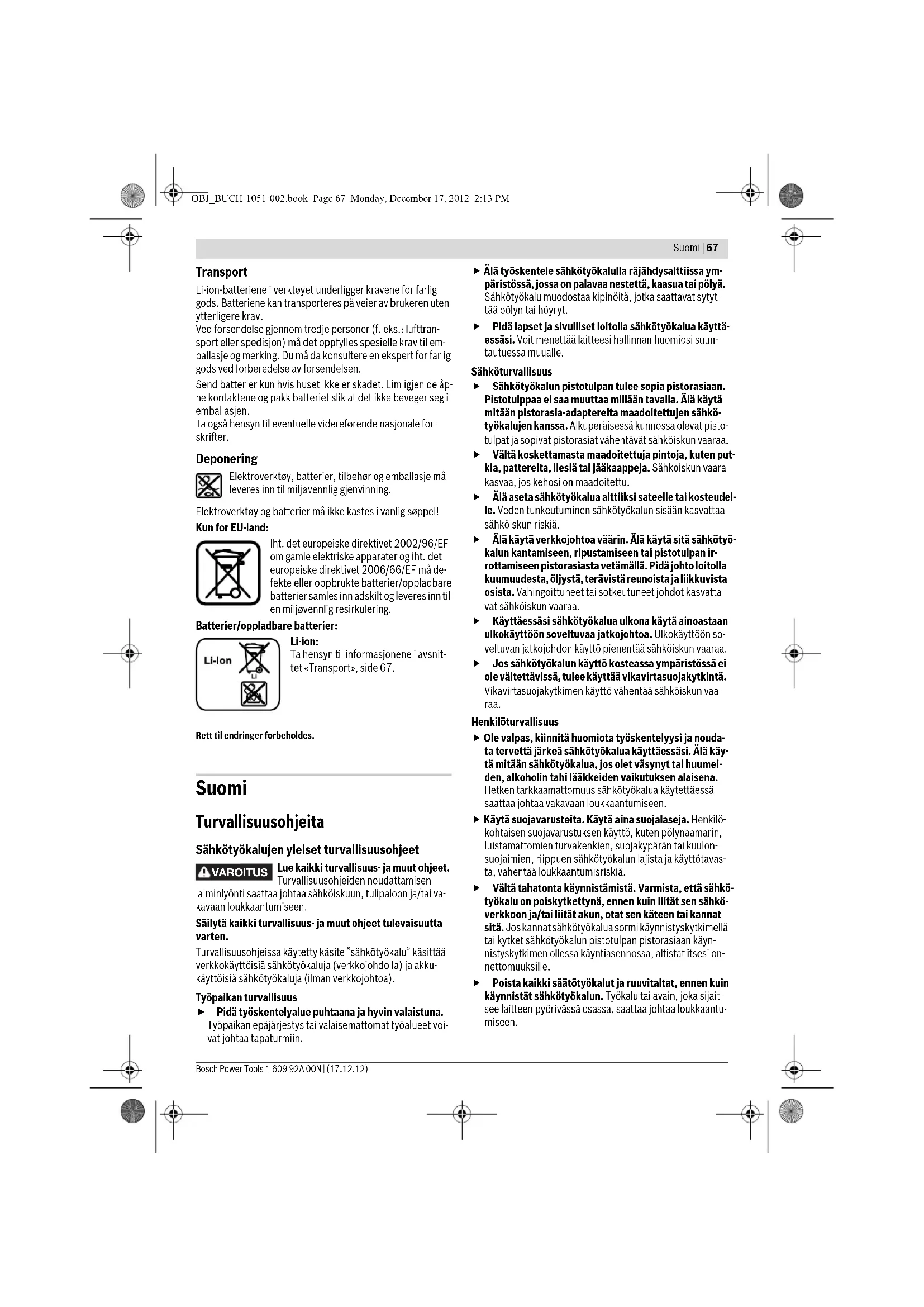

OBJ_BUCH-1051-002.book Page 66 Monday, December 17, 2012 2:13 PMSuomi | 67 Bosch Power Tools 1 609 92A 00N | (17.12.12) Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f. eks.: lufttran- sport eller spedisjon) må det oppfylles spesielle krav til em- ballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åp- ne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til eventuelle videreførende nasjonale for- skrifter. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Kun for EU-land: Iht. det europeiske direktivet 2002/96/EF om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EF må de- fekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: Li-ion: Ta hensyn til informasjonene i avsnit- tet «Transport», side 67. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va- kavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. VAROITUS OBJ_BUCH-1051-002.book Page 67 Monday, December 17, 2012 2:13 PM68 | Suomi 1 609 92A 00N | (17.12.12) Bosch Power Tools Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö Lataa akku vain valmistajan suosittelemassa latauslait- teessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la- dattaessa. Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä va- hingossa joutuu iholle, huuhtele kosketuskohta vedel- lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är- sytystä ja palovammoja. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Porakoneiden ja ruuvinvääntimien turvallisuus- ohjeet Pidä sähkötyökalua eristetyistä pinnoista tehdessäsi työtä, jossa vaihtotyökalu tai ruuvi saattaisi osua pii- lossa olevaan sähköjohtoon. Kosketus jännitteiseen joh- toon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai- heuttaa aineellista vahinkoa. Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa. Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettä- essä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä pala- maan tai räjähtää. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut- tua kiinni johtaen sähkötyökalun hallinnan menettämi- seen. Älä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäai- kaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara. Jos akku vaurioituu tai sitä käytetään asiaankuulumat- tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule- ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä. OBJ_BUCH-1051-002.book Page 68 Monday, December 17, 2012 2:13 PMSuomi | 69 Bosch Power Tools 1 609 92A 00N | (17.12.12) Viallisesta akusta voi vuotaa nestettä, joka kostuttaa viereisiä esineitä. Tarkista kastuneet osat. Puhdista tai vaihda ne tarvittaessa. Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalu- si kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormi- tukselta. Käytä vain alkuperäisiä Bosch-akkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitet- tä. Muita akkuja käytettäessä, esim. jäljitelmiä, työstettyjä akkuja tai vieraita valmisteita, on olemassa räjähtävien ak- kujen aiheuttama loukkaantumisvaara ja ainevahinkovaa- ra. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu ruuvien ruuvaamiseen sisään ja auki, sekä muttereiden kiristämiseen ja irrottamiseen maini- tulla mitoitusalueella. Sähkötyökalu soveltuu porausasennos- sa ja vastaavalla vaihtotyökalulla myös poraukseen puuhun, metalliin, keramiikkaan ja muoviin. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Työkalunpidin 2 Lukkoholkki 3 ”Power Light”-lamppu 4 Vaihtokytkin ”poraus/ruuvinvääntö” 5 Kantolenkki 6 Vyöpidin* 7 Akku* 8 Akun vapautuspainike* 9 Suunnanvaihtokytkin 10 Käynnistyskytkin 11 Kuusiovarrella varustetut poranterät* 12 Kuulalukituksella varustettu ruuvauskärki* 13 Yleispidin* 14 Ruuvauskärki * 15 Hiiliharjat 16 Suojus *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 93 dB(A); äänen tehotaso 104 dB(A). Epävarmuus K=3dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Suurimman sallitun koon ruuvien ja muttereiden kiristys:

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös väräh- telyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol- lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat- taa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ- aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte- tä. Tämä voi selvästi pienentää koko työaikajakson värähtely- rasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto- työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or- ganisointi. Tekniset tiedot Akkuiskuruuvinväännin GDR 14,4 V-LI MF GDR 18 V-LI MF Tuotenumero 3 601 JA1 9.. 3 601 JA1 0.. Nimellisjännite V= 14,4 18 Tyhjäkäyntikierrosluku –1. vaihde –2. vaihde – Käyttömuoto iskuruuvinvääntö min

0 –3200 0 –3200 maks. vääntömomentti kovaan materiaaliin, ISO 5393 Nm 150 160 Koneruuvin Ø mm M6 – M14 M6 – M14 Tekniset tiedot määritetty toimitukseen kuuluvan akun kanssa. OBJ_BUCH-1051-002.book Page 69 Monday, December 17, 2012 2:13 PM70 | Suomi 1 609 92A 00N | (17.12.12) Bosch Power Tools Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu- kaan. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Asennus Akun lataus Käytä vain tarvikesivulla mainittuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle. Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu syväpurkausta vastaan ”elektroni- sen kennojen suojauksen (ECP)” avulla. Akun tyhjetessä suo- jakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää lii- ku. Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua. Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii la- taamisen vain akun lämpötilan ollessa välillä 0 °C ja 45 °C. Tä- ten saavutetaan pitkä käyttöikä akulle. Ota huomioon hävitysohjeet. Akun irrotus Akussa 7 on kaksi lukitusvaihetta, jotka estävät akkua irto- amasta, jos tahattomasti painaa akun lukkopainiketta 8. Akun ollessa sähkötyökalussa, jousi pitää sen paikoillaan. Irrota akku 7 painamalla lukkopainiketta 8 ja vetämällä akku eteenpäin ulos sähkötyökalusta. Älä käytä voimaa tähän. Työkalunvaihto (katso kuva A) Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säi- lytettäessä. Muutoin käynnistyskytkimen tahaton painal- lus muodostaa loukkaantumisvaaran. Vaihtotyökalun asennus Vedä työkalunpitimen lukkoholkki 2 eteenpäin, työnnä vaih- totyökalu vasteeseen asti työkalunpitimeen 1 ja päästä hylsy vapaaksi, jotta vaihtotyökalu lukkiutuisi 2 paikoilleen. Käytä ainoastaan ruuvauskärkiä, joissa on kuulalukitus 12 (DIN 3126-E6.3). Muita ruuvauskärkiä 14 voit käyttää kuula- lukituksella varustetun yleispitimen 13 avulla. Vaihtotyökalun irrotus Vedä lukkoholkki 2 eteenpäin ja poista vaihtotyökalu. Käyttö Toimintaperiaate iskuruuvinvääntö Työkalunpidintä 1 ja siinä olevaa työkalua käyttää sähkömoot- tori vaihteiston ja iskumekanismin välityksellä. Työvaiheita on kaksi: ruuvaus ja kiristys (iskumekanismi toimii). Iskumekanismi käynnistyy heti, kun ruuviliitos on kireällä ja moottori kuormittuu. Iskumekanismi muuttaa silloin mootto- rin tuottaman voiman tasaisiksi, kiertyviksi iskuiksi. Ruuveja tai muttereita irrotettaessa toimintavaiheet ovat päinvastai- set. poran maks. Ø (1./2. vaihde) –Teräs –Puu

10/8 21/10 10/8 21/10 Työkalunpidin ¼" Kuusiokolo ¼" Kuusiokolo Paino vastaa EPTA-Procedure 01/2003 kg 1,8 1,9 Akkuiskuruuvinväännin GDR 14,4 V-LI MF GDR 18 V-LI MF Tekniset tiedot määritetty toimitukseen kuuluvan akun kanssa. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 70 Monday, December 17, 2012 2:13 PMSuomi | 71 Bosch Power Tools 1 609 92A 00N | (17.12.12) Käyttöönotto Akun asennus Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa louk- kaantumiseen ja tulipaloon. Aseta suunnanvaihtokytkin 9 keskiasentoon, suojataksesi sähkötyökalu tahattomalta käynnistämiseltä. Työnnä ladattu akku 7 edestä sähkötyökalun jalkaan, kunnes se on lukkiutunut hyvin. Kiertosuunnan asetus (katso kuva B) Suunnanvaihtokytkimellä 9 voit muuttaa sähkötyökalun kier- tosuunnan. Käynnistyskytkimen 10 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Kierto oikealle: Ruuvien kiristämistä, muttereiden kiristä- mistä ja porausta varten painat suunnanvaihtokytkintä 9 va- semmalle vasteeseen asti. Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa sekä porausta varten painat suunnanvaihtokytkin- tä 9 oikealle vasteeseen asti. Käyttömuodon asetus (katso kuvaC) Vaihtokytkimellä ”poraus/ruuvinvääntö” 4 valitset sähkötyö- kalun käyttömuodon. Huomio: Toimintamuodon muutos on sallittu vain sähkötyö- kalun ollessa poiskytkettynä! Muussa tapauksessa sähkötyö- kalu saattaa vaurioitua. Käännä käyttömuodon muuttamiseksi vaihtokytkin ”poraus/ ruuvinvääntö” 4 haluttuun asentoon. Jos ”poraus/ruuvinvääntö” 4 vaihtokytkintä ei pysty siirtä- mään vasteeseen asti, painat käynnistyskytkintä 10 kevyesti ja päästät sen taas vapaaksi, ennen kuin työnnät ”poraus/ruu- vinvääntö” 4 vaihtokytkimen haluttuun asentoon. Työnnä aina ”poraus/ruuvinvääntö” 4 vaihtokytkin vasteeseen asti. Käyttö ”poraus/ruuvinvääntö” 4 vaihto- kytkimen ollessa väliasennossa saattaa johtaa sähkötyöka- lun vaurioitumiseen. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkin- tä 10 ja pidä se painettuna. Lamppu 3 palaa, kun käynnistyskytkintä 10 painetaan vähän tai kokonaan pohjaan ja mahdollistaa ruuvauskohdan valaisun epäsuotuisissa valo-olosuhteissa. Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 10 vapaaksi. Käynnistä energiansäästön takia sähkötyökalu vain kun käytät sitä. Kierrosluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua por- taattomasti, riippuen siitä miten syvälle painat käynnistyskyt- kintä 10. Käynnistyskytkimen 10 kevyt painallus aikaansaa alhaisen kierrosluvun. Paineen kasvaessa, nousee kierrosluku. Työskentelyohjeita Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Älä porattaessa paina sähkötyökalua liian voimakkaas- ti. Liian voimakas paine saattaa vahingoittaa poran kärkeä, alentaa tehoa ja lyhentää sähkötyökalun elinikää. Vääntömomentti riippuu siitä, kuinka pitkään iskuvaihe kes- tää. Suurin mahdollinen vääntömomentti on iskukohtaisten momenttien summa. Maksimi vääntömomentti saavutetaan iskutoiminnolla 6–10 sekunnin kuluttua. Sen jälkeen kiristys- momentti kasvaa vain minimaalisesti. Tarpeellinen vääntö- ja iskuaika on selvitettävä tapauskohtai- sesti. Vääntimellä saavutettu kiristystiukkuus on aina tarkas- tettava momenttiavaimella. Kierreliitokset kovaan, joustavaan ja pehmeään materiaa- liin Koemielessä voidaan tietyillä iskuluvuilla saavutetut vääntö- momentit mitata ja muodostaa niistä vääntömomenttia ku- vaava käyrä. Käyrän huippuarvo vastaa suurinta vääntömo- menttia, käyrän nousujyrkkyys ilmoittaa ajan, jossa kyseinen arvo on saavutettu. Vääntömomenttikäyrä riippuu seuraavista tekijöistä: – Ruuvien/mutterien lujuus – Välikappaleen laatu (aluslevy, lautasjousi, tiiviste) – Työstettävän materiaalin lujuus – Voitelun tarve kierreliitoksessa Käyttö- ja työstökohteet voidaan määrittää seuraavasti: – Kova alusta: liitos tehdään metalliin metallisia aluslevyjä käyttäen. Maksimi vääntömomentti (jyrkästi nouseva käy- rä) saavutetaan suhteellisen lyhyessä vääntö- ja iskuajas- sa. Iskuaikaa ei tarvitse pidentää, se vain vioittaa konetta. – Joustava alusta: liitos tehdään metalliin, mutta siinä käy- tetään joko joustavaa välikappaletta (jousirengas, lautas- jousi, välikepultti) tai ruuvi-/mutteriliitos on kartiomainen tai liitoksessa käytetään jatkokappaletta. – Pehmeä alusta: liitos tehdään puuhun tai siinä käytetään lyijy- tai kuitualuslevyä. Joustavaan tai pehmeään alustaan riittää alhaisempi kiristys- tiukkuus kovaan alustaan verrattuna. Iskuaika puolestaan on pitempi. Asento iskuporausta varten Asento hitaaseen poraukseen suurella po- ran halkaisijalla puuhun, metalliin, keramiik- kaan ja muoviin Asento nopeaan poraukseen pienellä poran halkaisijalla puuhun, metalliin, keramiikkaan ja muoviin OBJ_BUCH-1051-002.book Page 71 Monday, December 17, 2012 2:13 PM72 | Suomi 1 609 92A 00N | (17.12.12) Bosch Power Tools Suositusluonteiset arvot – ruuvien kiristystiukkuudet Mittayksikkö on Nm, tekijät ovat nimellishalkaisija ja myötöraja 90 % (kitkaluvulla μ ges = 0,12). Vääntimellä saavutettu kiristys- tiukkuus on aina tarkastettava momenttiavaimella. Vihjeitä Ennen suurien, pitkien ruuvien kiertoa kovaan materiaaliin, tulisi esiporata reikä, jonka halkaisija vastaa ruuvin kierteen sisäläpimittaa ja jonka syvyys on noin

ruuvin pituudesta. Vyöpidin Vyöpitimen 6 avulla voit ripustaa sähkötyökalun esim. vyö- hön. Sinulla on silloin molemmat kädet vapaana ja sähkötyö- kalu on kuitenkin milloin vain saatavilla. Ohjeita akun optimaaliseen käsittelyyn Suojaa akku kosteudelta ja vedeltä. Varastoi akku vain lämpötila-alueella 0 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä. Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puh- taalla ja kuivalla siveltimellä. Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen. Ota huomioon hävitysohjeet. Hoito ja huolto Huolto ja puhdistus Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säi- lytettäessä. Muutoin käynnistyskytkimen tahaton painal- lus muodostaa loukkaantumisvaaran. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Hiiliharjojen vaihto (katso kuva D) Tarkista hiiliharjojen pituus n. 2 – 3 kuukauden välein ja vaih- da kummatkin harjat tarvittaessa. Älä koskaan vaihda vain toista hiiliharjaa! Huomio: Käytä vain Boschin kautta hankittuja hiiliharjoja, jot- ka ovat tarkoitettuja tuotteellesi. –Avaa suojukset 16 sopivalla ruuvitaltalla. – Vaihda jousipaineen alaisina olevat hiiliharjat 15 ja ruuvaa suojukset takaisin paikoilleen. Jos sähkötyökalussa huolellisesta valmistuksesta ja koestus- menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin käyttöneuvontatiimi auttaa mielellään sinua tuottei- tamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin- ta) on noudatettava pakkausta ja merkintää koskevia erikois- vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas- ti käytettävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip- paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik- kumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu- lee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toi- mittaa ympäristöystävälliseen kierrätyk- seen. Lujuusluokat, DIN 267 Vakiomalliset ruuvit Erikoislujat ruuvit

OBJ_BUCH-1051-002.book Page 72 Monday, December 17, 2012 2:13 PMΕλληνικά | 73 Bosch Power Tools 1 609 92A 00N | (17.12.12) Akut/paristot: Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”, sivu 72. Oikeus teknisiin muutoksiin pidätetään.
