KÄYTTÖOHJE GSR 14 4 VLI BOSCH

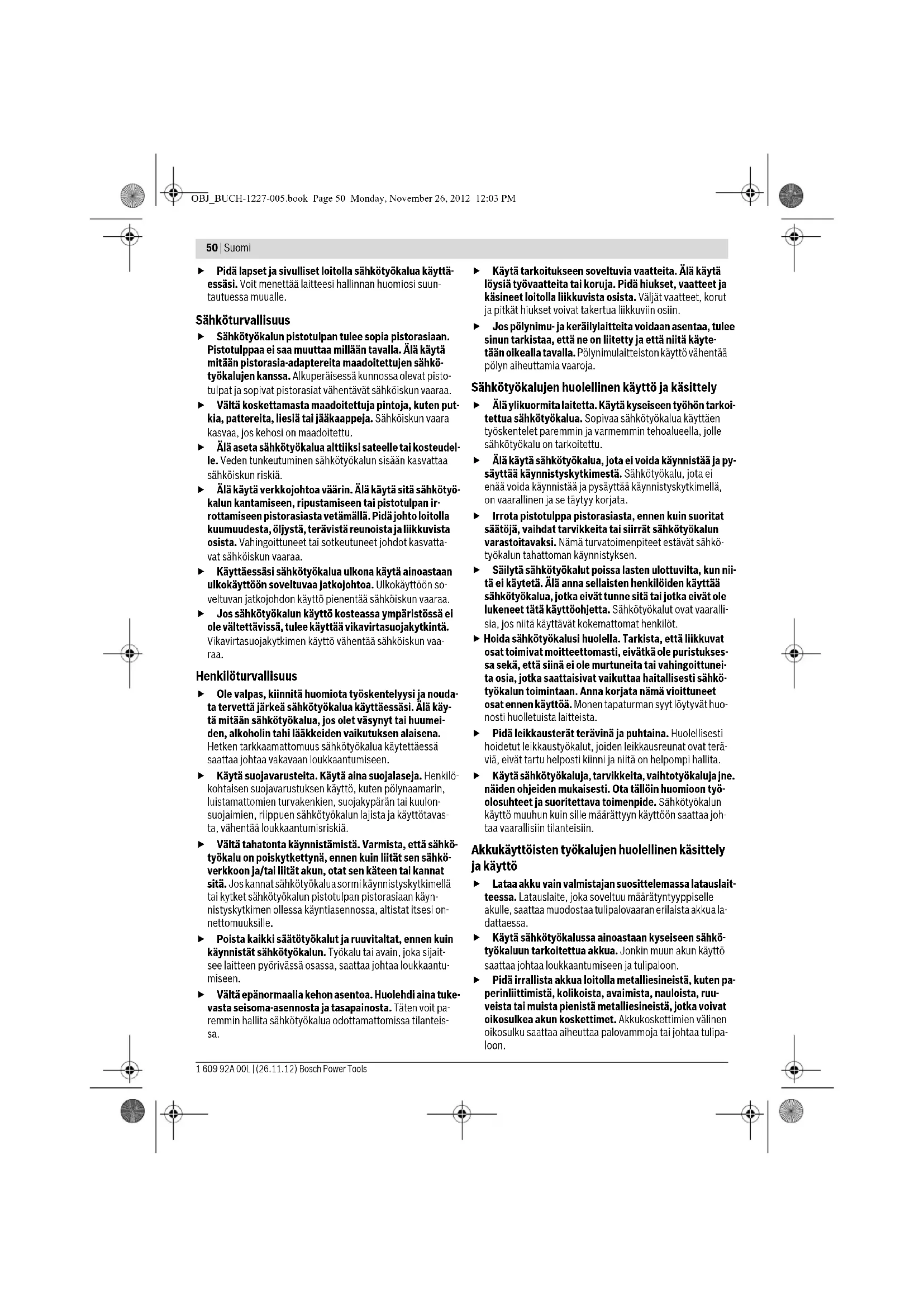

Valg av tilbehør – 147 VAROITUS OBJ_BUCH-1227-005.book Page 49 Monday, November 26, 2012 12:03 PM50 | Suomi 1 609 92A 00L | (26.11.12) Bosch Power Tools Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö Lataa akku vain valmistajan suosittelemassa latauslait- teessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la- dattaessa. Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallista akkua loitolla metalliesineistä, kuten pa- perinliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. OBJ_BUCH-1227-005.book Page 50 Monday, November 26, 2012 12:03 PMSuomi | 51 Bosch Power Tools 1 609 92A 00L | (26.11.12) Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä va- hingossa joutuu iholle, huuhtele kosketuskohta vedel- lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är- sytystä ja palovammoja. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Porakoneiden ja ruuvinvääntimien turvallisuusohjeet

GSB 14,4 V-LI/GSB 18 V-LI

Käytä kuulonsuojaimia kun iskuporaat. Melu saattaa ai- heuttaa kuulon menetystä.

Pidä sähkötyökalua eristetyistä pinnoista tehdessäsi työtä, jossa vaihtotyökalu tai ruuvi saattaisi osua pii- lossa olevaan sähköjohtoon. Kosketus jännitteiseen joh- toon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Käytä lisäkahvoja, jos niitä on toimitettu sähkötyöka- lun mukana. Hallinnan menettäminen saattaa johtaa louk- kaantumisiin. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai- heuttaa aineellista vahinkoa. Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa. Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettä- essä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Älä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäai- kaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara. Jos akku vaurioituu tai sitä käytetään asiaankuulumat- tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule- ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä. Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalu- si kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormi- tukselta. Käytä vain alkuperäisiä Bosch-akkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitet- tä. Muita akkuja käytettäessä, esim. jäljitelmiä, työstettyjä akkuja tai vieraita valmisteita, on olemassa räjähtävien ak- kujen aiheuttama loukkaantumisvaara ja ainevahinkovaa- ra. Muita turvallisuus- ja työohjeita Materiaalien, kuten lyijypitoisen pinnoitteen, muuta- mien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia ja johtaa allergisiin reaktioi- hin, hengitystiesairauksiin ja/tai syöpään. Asbestipitoi- sia aineita saavat käsitellä vain ammattilaiset. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säi- lytettäessä. Muutoin käynnistyskytkimen tahaton painal- lus muodostaa loukkaantumisvaaran. Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslait- teessa ennen ensimmäistä käyttöä. Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa välillä 0 °C ja 45 °C. Täten saavutetaan pitkä käyttöikä akul- le. Lue latauslaitteen käyttöohje. Laske työkalu ruuvin päälle, ennen kuin kytket virran. Varo, ettei käynnissä oleva työkalu luiskahda pois paikal- taan. Käytä vaihteenvalitsinta ainoastaan sähkötyökalun ol- lessa pysähdyksissä. Työnnä aina vaihteenvalitsin tai käännä aina toiminta- muodon valitsin vasteeseen asti. Muussa tapauksessa sähkötyökalu saattaa vaurioitua. Käynnistä energiansäästön takia sähkötyökalu vain kun käytät sitä. Tunnusmerkit Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi- sessa ja ymmärtämisessä. Opettele tunnusmerkit ja niiden merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttä- mään sähkötyökaluasi paremmin ja turvallisemmin. OBJ_BUCH-1227-005.book Page 51 Monday, November 26, 2012 12:03 PM52 | Suomi 1 609 92A 00L | (26.11.12) Bosch Power Tools Vakiovarusteet Akkuporaruuvinväännin/akkuiskuporaruuvinväännin. Akku, vaihtotyökalut ja kuvassa tai selostuksessa esiintyvät li- sätarvikkeet eivät kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu ruuvinvääntöön ja poraamiseen puuhun, metalliin keramiikkaan ja muoviin. GSB on lisäksi tar- koitettu iskuporaukseen tiileen, muuraukseen ja kiviainek- seen. Tekniset tiedot Tuotteen tekniset tiedot löytyvät taulukosta sivulla 142. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenume- ro. Yksittäisten koneiden kauppanimitys saattaa vaihdella. Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu- kaan. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Tunnusmerkki Merkitys

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI: Akku-poraruuvinväännin ja akku-iskupo- raruuvinväännin harmaana merkitty alue: Käsikahva (eris- tetty tartuntapinta) Tuotenumero Lue kaikki turvallisuus- ja käyttöohjeet Irrota akku sähkötyökalusta ennen kaik- kia siihen kohdistuvia töitä Käytä kuulonsuojainta. Liikesuunta Reaktiosuunta Poraus ja ruuvinvääntö Iskuporaus Pieni kierrosluku Suuri kierrosluku Käynnistys Poiskytkentä Kierto oikealle/vasemmalle U Nimellisjännite

1 Tyhjäkäyntikierrosluku (1. vaihde)

2 Tyhjäkäyntikierrosluku (2. vaihde) M Suurin vääntömomentti ISO 5393 mu- kaan Muuraus Metalli Puu Ø Poraterän halkaisija maks. Ømaks. ruuvinØ Istukan kiinnitysalue Paino vastaa EPTA-Procedure 01/2003

• Arvo riippuu käytetystä akusta

Äänen painetaso KEpävarmuus

Värähtelyn yhteisarvot Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Tunnusmerkki Merkitys OBJ_BUCH-1227-005.book Page 52 Monday, November 26, 2012 12:03 PMSuomi | 53 Bosch Power Tools 1 609 92A 00L | (26.11.12) Melu-/tärinätiedot Tuotteen mittausarvot löytyvät taulukosta sivulla 142. Melu- ja värähtelyn yhteisarvot (kolmen suunnan vektorisum- ma) mitattuna EN 60745 mukaan. Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös väräh- telyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol- lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat- taa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ- aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte- tä. Tämä voi selvästi pienentää koko työaikajakson värähtely- rasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto- työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or- ganisointi. Asennus ja käyttö Huolto ja puhdistus Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaana, jotta voit työskennellä hyvin ja turvalli- sesti. Puhdista vaihtotyökalu, työkalunpidin ja sähkötyökalun tuule- tusaukot sekä akun tuuletusaukot joka käytön jälkeen. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin käyttöneuvontatiimi auttaa mielellään sinua tuottei- tamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin- ta) on noudatettava pakkausta ja merkintää koskevia erikois- vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas- ti käytettävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip- paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik- kumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu- lee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/ paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen. Oikeus teknisiin muutoksiin pidätetään. Tehtävä Kuva Sivu Akun irrotus

Vaihtotyökalun asennus

Kiertosuunnan asetus

Vääntömomentin asetus

Mekaaninen vaihteenvalinta

Käynnistys ja pysäytys
