NÁVOD NA OBSLUHU GSR 14 4 VLI BOSCH

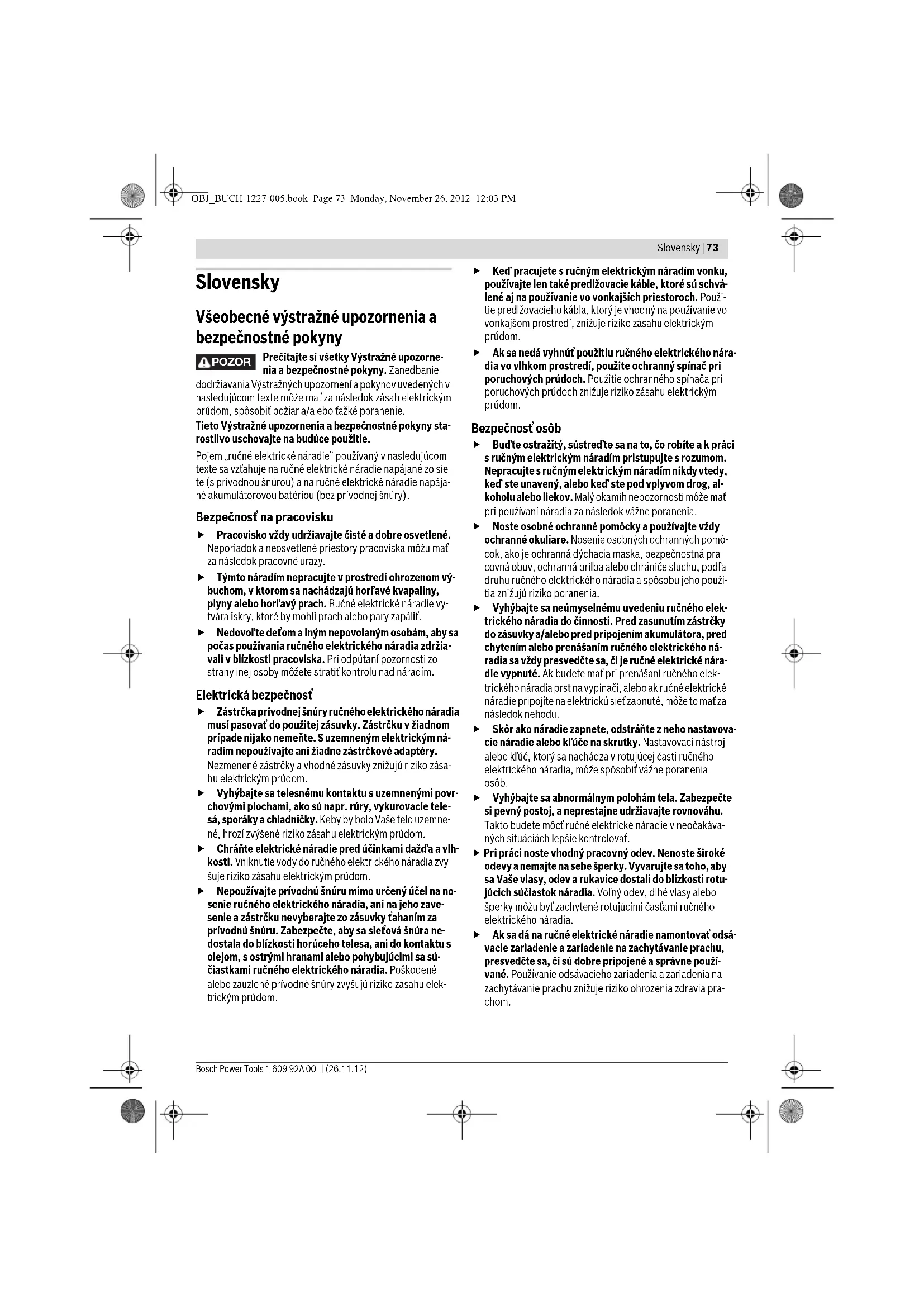

Volba příslušenství – 147 OBJ_BUCH-1227-005.book Page 72 Monday, November 26, 2012 12:03 PMSlovensky | 73 Bosch Power Tools 1 609 92A 00L | (26.11.12) Slovensky Všeobecné výstražné upozornenia a bezpečnostné pokyny Prečítajte si všetky Výstražné upozorne- nia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny sta- rostlivo uschovajte na budúce použitie. Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo sie- te (s prívodnou šnúrou) a na ručné elektrické náradie napája- né akumulátorovou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom vý- buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy- tvára iskry, ktoré by mohli prach alebo pary zapáliť. Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržia- vali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím. Elektrická bezpečnosť Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým ná- radím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása- hu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povr- chovými plochami, ako sú napr. rúry, vykurovacie tele- sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne- né, hrozí zvýšené riziko zásahu elektrickým prúdom. Chráňte elektrické náradie pred účinkami dažďa a vlh- kosti. Vniknutie vody do ručného elektrického náradia zvy- šuje riziko zásahu elektrickým prúdom. Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom. Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schvá- lené aj na používanie vo vonkajších priestoroch. Použi- tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. Ak sa nedá vyhnúť použitiu ručného elektrického nára- dia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Bezpečnosť osôb Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, al- koholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomô- cok, ako je ochranná dýchacia maska, bezpečnostná pra- covná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použi- tia znižujú riziko poranenia. Vyhýbajte sa neúmyselnému uvedeniu ručného elek- trického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického ná- radia sa vždy presvedčte sa, či je ručné elektrické nára- die vypnuté. Ak budete mať pri prenášaní ručného elek- trického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. Skôr ako náradie zapnete, odstráňte z neho nastavova- cie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakáva- ných situáciách lepšie kontrolovať. Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu- júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsá- vacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použí- vané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia pra- chom. POZOR OBJ_BUCH-1227-005.book Page 73 Monday, November 26, 2012 12:03 PM74 | Slovensky 1 609 92A 00L | (26.11.12) Bosch Power Tools Starostlivé používanie ručného elektrického náradia a manipulácia s ním Ručné elektrické náradie nikdy nepreťažujte. Používaj- te také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná- radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte nikdy také ručné elektrické náradie, kto- ré má pokazený vypínač. Náradie, ktoré sa už nedá zap- núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra- vy odborníkovi. Skôr ako začnete náradie nastavovať alebo prestavo- vať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá- suvky. Toto preventívne opatrenie zabraňuje neúmyselné- mu spusteniu ručného elektrického náradia. Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. Ručné elektrické náradie starostlivo ošetrujte. Kontro- lujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niekto- ré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vy- meniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. Používajte ručné elektrické náradie, príslušenstvo, na- stavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zoh- ľadnite konkrétne pracovné podmienky a činnosť, kto- rú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám. Starostlivé používanie akumulátorového ručného elektrického náradia a manipulácia s ním Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjač- ka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo po- žiaru. Do elektrického náradia používajte len príslušné urče- né akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, minca- mi, kľúčmi, klincami, skrutkami alebo s inými drob- nými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulá- tora môže mať za následok popálenie alebo vznik požiaru. Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa- lina z akumulátora môže mať za následok podráždenie po- kožky alebo popáleniny. Servisné práce Ručné elektrické náradie dávajte opravovať len kvalifi- kovanému personálu, ktorý používa originálne náhrad- né súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná. Bezpečnostné pokyny pre vŕtačky a skrutkovače

GSB 14,4 V-LI/GSB 18 V-LI

Pri vŕtaní s príklepom používajte chrániče sluchu. Pôso- benie hluku môže mať za následok stratu sluchu.

Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohli použitý pracovný nástroj alebo skrutka natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vede- ním, ktoré je pod napätím, môže dostať pod napätie aj ko- vové súčiastky náradia a spôsobiť zásah elektrickým prú- dom. Používajte prídavné rukoväte, ktoré Vám boli dodané s náradím. Strata kontroly nad náradím môže mať za násle- dok poranenie. Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kon- takt s elektrickým vodičom pod napätím môže spôsobiť po- žiar alebo mať za následok zásah elektrickým prúdom. Poš- kodenie plynového potrubia môže mať za následok expló- ziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu. Keď sa pracovný nástroj zablokuje, ručné elektrické náradie okamžite vypnite. Buďte pripravený na vznik intenzívnych reakčných momentov, ktoré spôsobia spätný ráz náradia. Pracovný nástroj sa zablokuje v takom prípade, keď: – ručné elektrické náradie je preťažené alebo – je vzpriečené v obrábanom obrobku. Pri práci ručné elektrické náradie dobre držte. Pri uťa- hovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty. Zabezpečte obrobok. Obrobok upnutý pomocou upína- cieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. OBJ_BUCH-1227-005.book Page 74 Monday, November 26, 2012 12:03 PMSlovensky | 75 Bosch Power Tools 1 609 92A 00L | (26.11.12) Akumulátor neotvárajte. Hrozí nebezpečenstvo skrato- vania. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbu- chu. Po poškodení akumulátora alebo v prípade neodborné- ho používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prí- pade nevoľnosti vyhľadajte lekársku pomoc. Tieto vý- pary môžu podráždiť dýchacie cesty. Používajte tento akumulátor iba spolu s Vaším ručným elektrickým náradím Bosch. Len takto bude akumulátor chránený pred nebezpečným preťažením. Používajte len originálne akumulátory Bosch s napä- tím, ktoré je uvedené na štítku Vášho ručného elektric- kého náradia. Pri použití iných akumulátorov, napríklad rôznych napodobnenín, upravovaných akumulátorov ale- bo výrobkov iných firiem, hrozí nebezpečenstvo poranenia alebo vznik vecných škôd následkom výbuchu akumuláto- ra. Ďalšie bezpečnostné a pracovné pokyny Rôzne druhy prachu a materiálov, ako sú napríklad ná- tery s obsahom olova, niektoré druhy dreva, minerály a kovy, môžu byť zdraviu škodlivé a vyvolávať alergické reakcie, spôsobovať ochorenia dýchacích ciest a/alebo rakovinu. Materiál, ktorý obsahuje azbest, smú opracová- vať len špeciálne vyškolení pracovníci. – Postarajte sa o dobré vetranie svojho pracoviska. – Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2. Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa kon- krétneho obrábaného materiálu. Vyhýbajte sa usadzovaniu prachu na Vašom pracovis- ku. Viaceré druhy prachu sa môžu ľahko vznieť. Pred každou prácou na ručnom elektrickom náradí (na- pr. údržba, výmena nástroja a pod.) ako aj pri transpor- te a úschove náradia dajte prepínač smeru otáčania do strednej polohy. V prípade neúmyselného náhodného za- pnutia vypínača hrozí nebezpečenstvo poranenia. Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použi- tím akumulátor v nabíjačke úplne nabite. Akumulátor je vybavený tepelnou poistkou NTC, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt me- dzi 0 °C a 45 °C. Vďaka tomu sa dosiahne vyššia život- nosť akumulátora. Prečítajte si Návod na používanie nabíjačky. Ručné elektrické náradie prikladajte na skrutku iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť. S prepínačom rýchlostných stupňov manipulujte len vtedy, keď je náradie vypnuté. Posúvajte prepínač rýchlostných stupňov, resp. otáčaj- te prepínač pracovných režimov vždy až na doraz. V opačnom prípade by sa mohlo ručné elektrické náradie po- škodiť. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Symboly Nasledujúce symboly sú na čítanie a pochopenie tohto Návo- du na používanie veľmi dôležité. Dobre si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbo- lov Vám bude pomáhať lepšie a bezpečnejšie používať toto ručné elektrické náradie. Symbol Význam

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI: Akumulátorový vŕtací skrutkovač/aku- mulátorový príklepový vŕtací skrutkovač šedo označená oblasť: Rukoväť (izolova- ná plocha rukoväte) Vecné číslo Prečítajte si všetky bezpečnostné upo- zornenia a bezpečnostné pokyny Pred každou prácou na ručnom elektric- kom náradí z neho vyberte akumulátor Používajte chrániče sluchu. Smer pohybu Smer reakcie Vŕtanie a skrutkovanie Vŕtanie s príklepom Nízky počet obrátok Vysoký počet obrátok OBJ_BUCH-1227-005.book Page 75 Monday, November 26, 2012 12:03 PM76 | Slovensky 1 609 92A 00L | (26.11.12) Bosch Power Tools Obsah dodávky (základná výbava) Akumulátorový vŕtací skrutkovač/akumulátorový príklepový vŕtací skrutkovač. Akumulátor, pracovný nástroj a ďalšie zobrazené alebo popí- sané príslušenstvo nepatria do štandardnej základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslu- šenstva. Používanie podľa určenia Toto ručné elektrické náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek ako aj na vŕtanie do dreva, kovu, kerami- ky a plastov. Typ GSB je okrem toho vhodný aj na vŕtanie s prí- klepom do tehál, muriva a do prírodného kameňa. Technické údaje Technické údaje produktu sú uvedené v tabuľke na strane 142. Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jed- notlivých produktov sa môžu odlišovať. Vyhlásenie o konformite Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný vý- robok „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 60745 podľa ustano- vení smerníc 2011/65/EÚ, 2004/108/ES, 2006/42/ES. Súbor technickej dokumentácie (2006/42/ES) sa nachádza u: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informácia o hlučnosti/vibráciách Namerané hodnoty produktu sú uvedené v tabuľke na strane 142. Celkové hodnoty hluku a vibrácií (súčet vektorov troch sme- rov) zisťované podľa normy EN 60745. Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia medzi sebou. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používa- nia tohto ručného elektrického náradia. Avšak v takých prípa- doch, keď sa toto ručné elektrické náradie použije na iné dru- hy použitia, s odlišnými pracovnými nástrojmi alebo sa podro- buje nedostatočnej údržbe, môže sa hladina zaťaženia vibrá- ciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť za- ťaženie vibráciami počas celej pracovnej doby. Na presný odhad zaťaženia vibráciami počas určitého časové- ho úseku práce s náradím treba zohľadniť doby, počas kto- rých je ručné elektrické náradie vypnuté alebo doby, keď ná- radie síce beží, ale v skutočnosti sa nepoužíva. To môže výraz- ne redukovať zaťaženie vibráciami počas celej pracovnej do- by. Na ochranu osoby pracujúcej s náradím pred účinkami zaťaže- nia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a použí- vaných pracovných nástrojov, zabezpečenie zachovania tep- loty rúk, organizácia jednotlivých pracovných úkonov. Zapnutie Vypnutie Pravobežný/ľavobežný chod U Menovité napätie

1 Počet voľnobežných obrátok (1. rýchlostný stupeň)

2 Počet voľnobežných obrátok (2. rýchlostný stupeň) M max. krútiaci moment podľa normy ISO 5393 Murivo Kov Drevo Ø Vŕtací priemer max. Ø max. skrutkovací priemer Upínací rozsah skľučovadla Hmotnosť podľa EPTA-Procedure 01/2003

Hladina akustického tlaku KNepresnosť merania

Celková hodnota vibrácií Symbol Význam Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1227-005.book Page 76 Monday, November 26, 2012 12:03 PMMagyar | 77 Bosch Power Tools 1 609 92A 00L | (26.11.12) Montáž a používanie Údržba a čistenie Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Po každom použití vyčistite pracovný nástroj, upínací mecha- nizmus – skľučovadlo a vetracie otvory ručného elektrického náradia a takisto vetracie otvory akumulátora. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Transport Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opat- rení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požia- davky na obaly a označenie. V takomto prípade treba pri príp- rave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy. Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte ručné elektrické náradie ani akumulátory/baté- rie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2002/96/ES sa musí nepoužiteľné ručné elektrické náradie (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškode- né alebo opotrebované akumulátory/baté- rie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Cieľ činnosti Obrázok Strana Demontáž akumulátora

Vloženie akumulátora

Montáž pracovného nástroja

Predvoľba krútiaceho momentu

Voľba vŕtacieho režimu

Nastavenie pracovného režimu

Mechanické prepínanie rýchlostných stupňov
