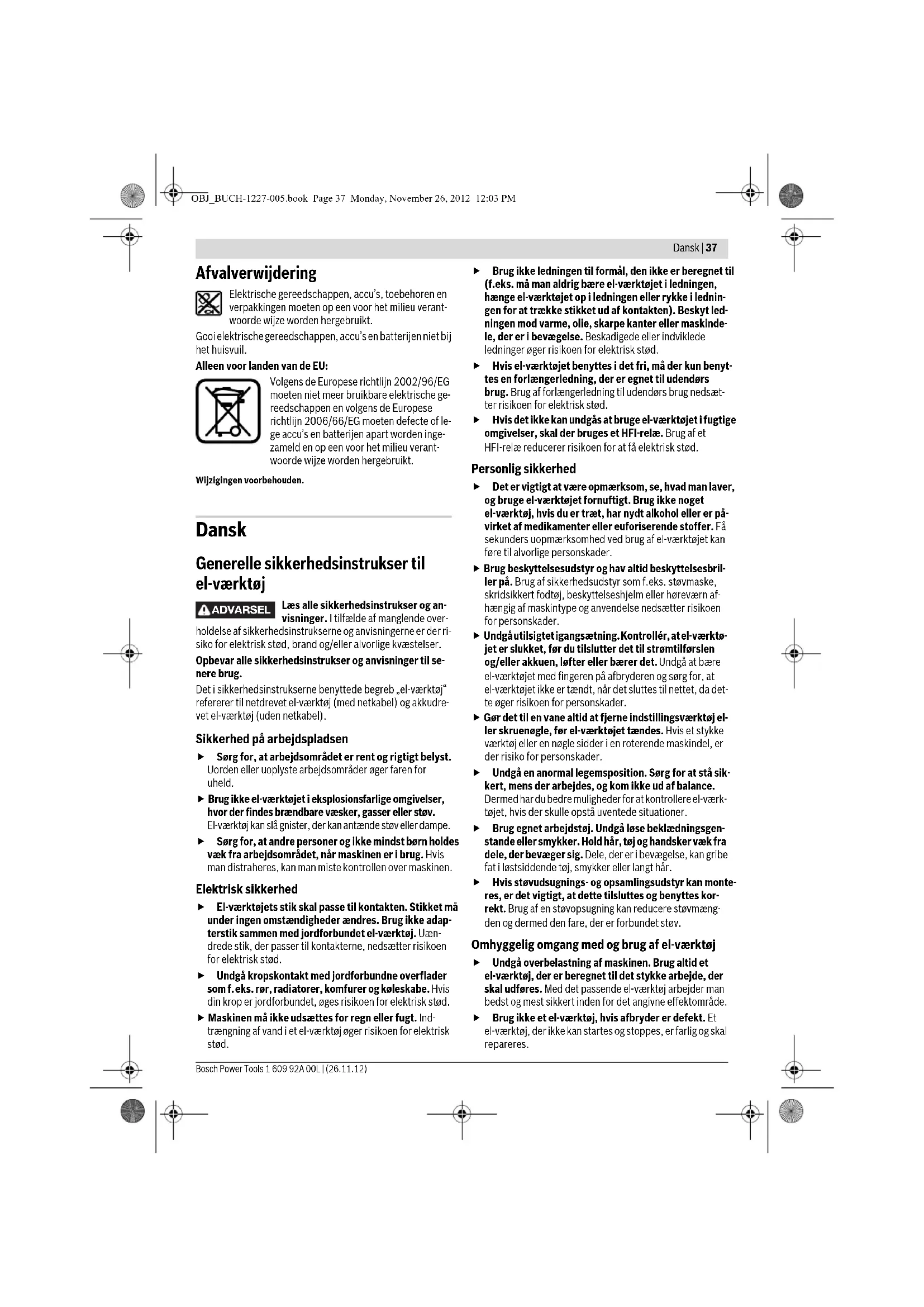

Toebehoren kiezen – 147 OBJ_BUCH-1227-005.book Page 36 Monday, November 26, 2012 12:03 PMDansk | 37 Bosch Power Tools 1 609 92A 00L | (26.11.12) Afvalverwijdering Elektrische gereedschappen, accu’s, toebehoren en verpakkingen moeten op een voor het milieu verant- woorde wijze worden hergebruikt. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare elektrische ge- reedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of le- ge accu’s en batterijen apart worden inge- zameld en op een voor het milieu verant- woorde wijze worden hergebruikt. Wijzigingen voorbehouden. Dansk Generelle sikkerhedsinstrukser til el-værktøj Læs alle sikkerhedsinstrukser og an- visninger. I tilfælde af manglende over- holdelse af sikkerhedsinstrukserne og anvisningerne er der ri- siko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudre- vet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adap- terstik sammen med jordforbundet el-værktøj. Uæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Ind- trængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. ADVARSEL OBJ_BUCH-1227-005.book Page 37 Monday, November 26, 2012 12:03 PM38 | Dansk 1 609 92A 00L | (26.11.12) Bosch Power Tools Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ik- ke sidder fast, og om delene er brækket eller beskadi- get, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktø- jer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Omhyggelig omgang med og brug af akku- værktøj Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontak- terne. En kortslutning mellem batteri-kontakterne øger ri- sikoen for personskader i form af forbrændinger. Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til bore- maskiner og skruemaskiner

GSB 14,4 V-LI/GSB 18 V-LI

Brug høreværn i forbindelse med slagboring. Støjpå- virkning kan føre til tab af hørelse.

Hold maskinen i de isolerede gribeflader, når du udfø- rer arbejde, hvor indsatsværktøjet eller skruen kan ramme bøjede strømledninger. Kontakt med en spæn- dingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Brug de ekstra håndgreb, hvis de følger med el-værktø- jet. Tabes kontrollen over el-værktøjet, kan dette føre til kvæstelser. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. Sluk for el-værktøjet med det samme, hvis indsats- værktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmomenter, da dette kan føre til til- bageslag. Indsatsværktøjet blokerer, hvis: — el-værktøjet overbelastes eller — det sætter sig fast i det emne, der er ved at blive — bearbejdet. Hold el-værktøjet godt fast. Når skruer spændes og løs- nes, kan der opstå korte, høje reaktionsmomenter. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. Åben ikke akkuen. Fare for kortslutning. Beskyt akkuen mod varme (f.eks. også mod va- rige solstråler, brand, vand og fugtighed). Fare for eksplosion. Beskadiges akkuen eller bruges den forkert, kan der si- ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Anvend kun akkuen i forbindelse med dit Bosch el- værktøj. Kun på denne måde beskyttes akkuen mod farlig overbelastning. Anvend kun originale akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs type- skilt. Bruges andre akkuer som f.eks. efterligninger, istandsatte akkuer eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akkuerne kan eksplodere. Yderligere sikkerheds- og arbejds- instrukser Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarli- ge og føre til allergiske reaktioner, luftvejssygdomme og/eller kræft. Asbestholdigt materiale må kun bearbej- des af fagfolk. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate- rialer, der skal bearbejdes. OBJ_BUCH-1227-005.book Page 38 Monday, November 26, 2012 12:03 PMDansk | 39 Bosch Power Tools 1 609 92A 00L | (26.11.12) Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Retningsomskifteren skal altid stå i midten, før der ind- stilles på maskinen (f.eks. vedligeholdelse, værktøjs- skift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop- kontakten kan føre til kvæstelser. Akkuen er delvist opladet, når den udleveres. For at sikre at akkuen fungerer 100 % lades akkuen fuld- stændigt i ladeaggregatet før første ibrugtagning. Akkuen er udstyret med en NTC-temperaturovervåg- ning, som kun tillader en ladning i et temperaturområ- de mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen. Læs ladeaggregatets betjeningsvejledning. El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af. Betjen kun gearomskifteren, når el-værktøjet står stil- le. Skub altid gearvælgeren eller drej altid driftsmåde- valgkontakten indtil anslag. Ellers kan el-værktøjet blive beskadiget. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Symboler De efterfølgende symboler er af betydning for at kunne læse og forstå driftsvejledningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af elværktøjet. Leveringsomfang Akku-boreskruemaskine/akku-slagboremaskine. Akku, indsatsværktøj og yderligere, illustreret eller beskrevet tilbehør hører ikke til standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Symbol Betydning

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI: Akku-boreskruetrækker/akku-slagbore- maskine Gråt markeret område: Håndgreb (isoleret gribeflade) Typenummer Læs alle sikkerhedsinstrukser og anvis- ninger Tag akkuen ud, før der arbejdes på el-værktøjet Brug høreværn. Bevægelsesretning Reaktionsretning Boring og skruning Slagboring Lille omdrejningstal Stort omdrejningstal Start Stop Højre-/venstreløb UNominel spænding

2 Omdrejningstal i tomgang (2. gear) M Maks. drejningsmoment iht. ISO 5393 Murværk Metal Træ Ø Borediameter max. Ø Max. skrue-Ø Borepatronens spændeområde Vægt svarer til EPTA-Procedure 01/2003

• Værdi afhænger af den anvendte akku- pakke

Lydtrykniveau K Usikkerhed

Samlet værdi for svingning Symbol Betydning OBJ_BUCH-1227-005.book Page 39 Monday, November 26, 2012 12:03 PM40 | Dansk 1 609 92A 00L | (26.11.12) Bosch Power Tools Beregnet anvendelse El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, keramik og kunststof. GSB er desuden be- regnet til slagboring i tegl, murværk og sten. Tekniske data Produktets tekniske data er angivet i tabellen på side 142. Se typenummer på el-værktøjets typeskilt. Handelsbetegnel- serne for de enkelte el-værktøjer kan variere. Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EF, 2006/42/EF. Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Støj-/vibrationsinformation Produktets måleværdier er angivet i tabellen på side 142. Samlede støj- og vibrationsværdier (værdisum for tre retnin- ger) beregnet iht. EN 60745. Det svingningsniveau, der er angivet i nærværende instruk- ser, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstræk- kelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering og drift Vedligeholdelse og rengøring El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Efter brug: Rengør altid indsatsværktøjet, værktøjsholderen og ventilationsåbningerne på el-værktøjet samt ventilations- åbningerne på akkuen. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Handlingsmål Fig. Side Akku tages ud

Monter indsatsværktøj

Indstil drejeretning

Vælg drejningsmoment
