OBJ_BUCH-1051-002.book Page 49 Monday, December 17, 2012 2:13 PM50 | Dansk 1 609 92A 00N | (17.12.12) Bosch Power Tools Onderhoud en service Onderhoud en reiniging Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische ge- reedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het ge- reedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. Houd het elektrische gereedschap en de ventilatieope- ningen altijd schoon om goed en veilig te werken. Koolborstels vervangen (zieafbeelding D) Controleer de lengte van de koolborstels elke 2 –3 maanden en vervang beide koolborstels indien nodig. Vervang nooit slechts één koolborstel! Opmerking: Gebruik alleen via Bosch verkregen koolborstels die voor uw product bestemd zijn. – Verwijder de kapjes 16 met een geschikte schroevendraai- er. – Vervang de onder veerdruk staande koolborstels 15 en schroef de kapjes weer vast. Mocht het elektrische gereedschap ondanks zorgvuldige fa- bricage- en testmethoden toch defect raken, dient de repara- tie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Vervoer Op de meegeleverde lithiumionaccu’s zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu’s kun- nen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd. Bij de verzending door derden (bijv. luchtvervoer of expedi- tiebedrijf) moeten bijzondere eisen ten aanzien van verpak- king en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd. Verzend accu’s alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat de- ze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht. Afvalverwijdering Elektrische gereedschappen, accu’s, toebehoren en verpakkingen moeten op een voor het milieu verant- woorde wijze worden hergebruikt. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare elektrische ge- reedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of le- ge accu’s en batterijen apart worden inge- zameld en op een voor het milieu verant- woorde wijze worden hergebruikt. Accu’s en batterijen: Li-ion: Lees de aanwijzingen in het gedeelte „Vervoer”, pagina 50 en neem deze in acht. Wijzigingen voorbehouden. Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj Læs alle sikkerhedsinstrukser og an- visninger. I tilfælde af manglende over- holdelse af sikkerhedsinstrukserne og anvisningerne er der ri- siko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudre- vet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dam- pe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. ADVARSEL OBJ_BUCH-1051-002.book Page 50 Monday, December 17, 2012 2:13 PMDansk | 51 Bosch Power Tools 1 609 92A 00N | (17.12.12) Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adap- terstik sammen med jordforbundet el-værktøj. Uæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Ind- trængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ik- ke sidder fast, og om delene er brækket eller beskadi- get, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktø- jer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Omhyggelig omgang med og brug af akku-værktøj Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontak- terne. En kortslutning mellem batteri-kontakterne øger ri- sikoen for personskader i form af forbrændinger. Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. OBJ_BUCH-1051-002.book Page 51 Monday, December 17, 2012 2:13 PM52 | Dansk 1 609 92A 00N | (17.12.12) Bosch Power Tools Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til boremaskiner og skruemaskiner Hold maskinen i de isolerede gribeflader, når du udfø- rer arbejde, hvor indsatsværktøjet eller skruen kan ramme bøjede strømledninger. Kontakt med en spæn- dingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. Sluk for el-værktøjet med det samme, hvis indsats- værktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmomenter, da dette kan føre til til- bageslag. Indsatsværktøjet blokerer, hvis: — el-værktøjet overbelastes eller — det sætter sig fast i det emne, der er ved at blive — bearbejdet. Hold el-værktøjet godt fast. Når skruer spændes og løs- nes, kan der opstå korte, høje reaktionsmomenter. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. El-værktøjet må først lægges fra, når det står helt stil- le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Åben ikke akkuen. Fare for kortslutning. Beskyt akkuen mod varme (f.eks. også mod va- rige solstråler, brand, vand og fugtighed). Fare for eksplosion. Beskadiges akkuen eller bruges den forkert, kan der si- ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Er akkuen defekt, kan væske trænge ud og befugte nærliggende genstande. Kontrollér berørte dele. Ren- gør disse eller skift dem i givet fald ud. Anvend kun akkuen i forbindelse med dit Bosch el- værktøj. Kun på denne måde beskyttes akkuen mod farlig overbelastning. Anvend kun originale akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs type- skilt. Bruges andre akkuer som f.eks. efterligninger, istandsatte akkuer eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akkuerne kan eksplodere. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvej- ledningen. Beregnet anvendelse Elektroværktøjet er beregnet til at iskrue og løsne skruer samt til at spænde og løsne møtrikker i det angivne målområde. I boreposition og med tilsvarende indsatsværktøj er elektro- værktøjet også egnet til at bore i træ, metal, keramik og kunst- stof/plast. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Værktøjsholder 2 Låsekappe 3 Lampe „Power Light“ 4 Omskifter „Bore/skrue“ 5 Bærerem 6 Bælteholdeclip* 7 Akku* 8 Akku-udløserknap* 9 Retningsomskifter 10 Start-stop-kontakt 11 Bor med sekskantet skaft* 12 Skruebit med kuglestop* 13 Universalbitholder* 14 Skruebit* 15 Kul 16 Beskyttelseskappe *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 93 dB(A); lydeffektniveau 104 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier a

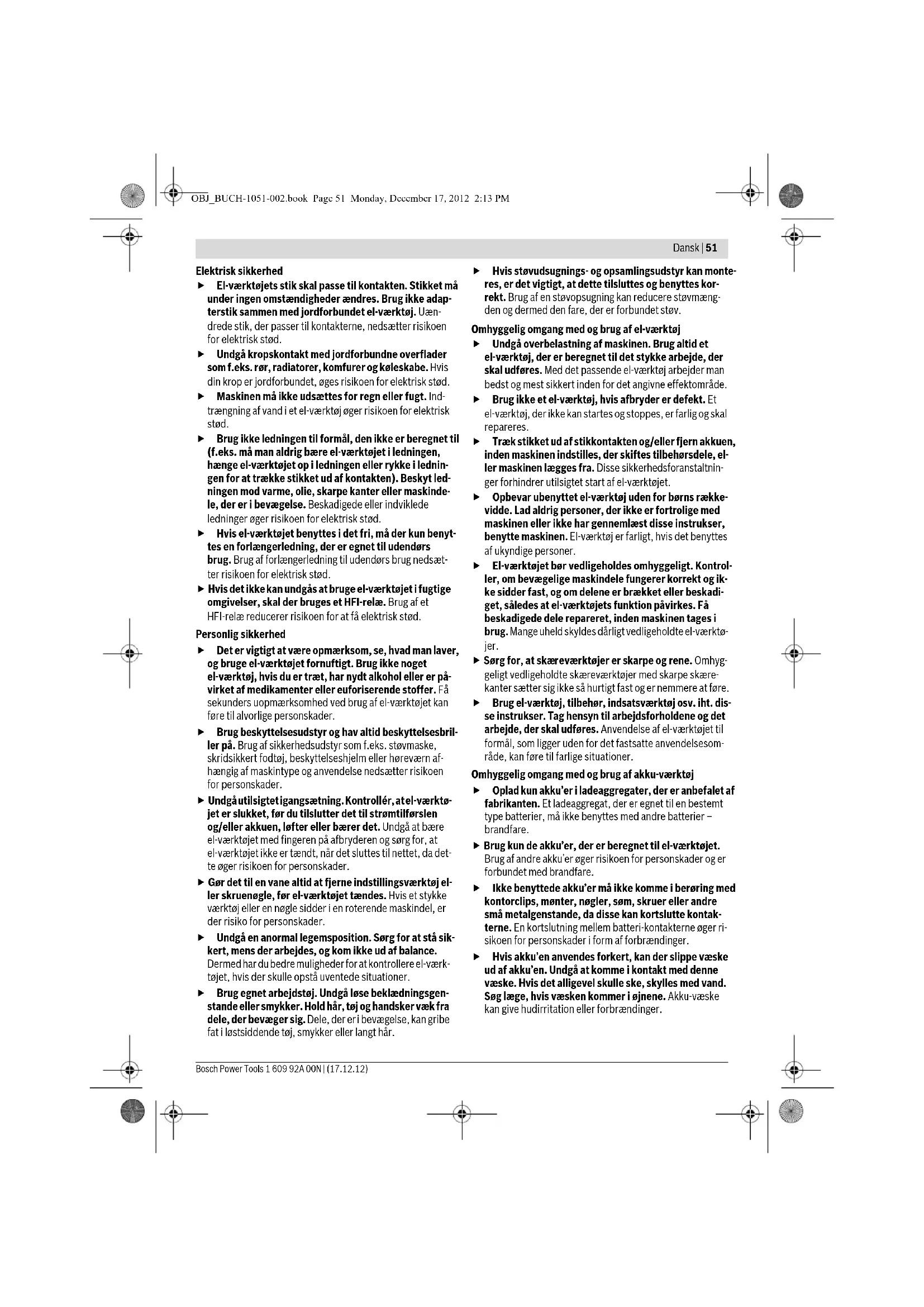

(vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745: Spænding af skruer og møtrikker med en max. tilladt stør- relse: a

Det svingningsniveau, der er angivet i nærværende instrukser, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også eg- net til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes OBJ_BUCH-1051-002.book Page 52 Monday, December 17, 2012 2:13 PMDansk | 53 Bosch Power Tools 1 609 92A 00N | (17.12.12) til andre formål, med afvigende indsatsværktøj eller utilstræk- kelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betyde- lig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Tekniske data Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EF, 2006/42/EF. Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering Opladning af akku Brug kun de ladeaggregater, der findes på tilbehørssi- den. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for- kortes. En afbrydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. Tryk ikke videre på start-stop-kontakten efter automa- tisk slukning af el-værktøjet. Akkuen kan blive beskadi- get. Akkuen er udstyret med en NTC-temperaturovervågning, som kun tillader en opladning i temperaturområdet mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen. Læs og overhold henvisningerne mhr. bortskaffelse. Akku tages ud Akkuen 7 har to låsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknappen 8 ved et tilfælde. Så længe akkuen sidder i el-værktøjet, hol- des den i position af en fjeder. Akkuen tages ud 7 ved at trykke på udløsertasten 8 og trække akkuen forud ud af el-værktøjet. Undgå brug af vold. Akku-slagboremaskine GDR 14,4 V-LI MF GDR 18 V-LI MF Typenummer 3 601 JA1 9.. 3 601 JA1 0.. Nominel spænding V= 14,4 18 Omdrejningstal, ubelastet –1. gear –2. gear – Driftsmåde slagskruer min

10/8 21/10 10/8 21/10 Værktøjsholderen ¼" Indvendig sekskant ¼" Indvendig sekskant Vægt svarer til EPTA-Procedure 01/2003 kg 1,8 1,9 Tekniske data fastlagt med akku fra leveringen. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 53 Monday, December 17, 2012 2:13 PM54 | Dansk 1 609 92A 00N | (17.12.12) Bosch Power Tools Værktøjsskift (se Fig. A) Retningsomskifteren skal altid stå i midten, før der ind- stilles på maskinen (f.eks. vedligeholdelse, værktøjs- skift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop- kontakten kan føre til kvæstelser. Isætning af indsatsværktøj Træk låsekappen 2 frem, skub indsatsværktøjet helt ind i værktøjsholderen 1 og slip låsekappen 2 igen for at fastlåse indsatsværktøjet. Anvend kun skruebits med kuglestop 12 (DIN 3126-E6.3). Andre skruebits 14 kan sættes i via en universalbitholder med kuglestop 13. Udtagning af indsatsværktøj Træk låsekappen 2 frem og tag indsatsvæktøjet ud. Brug Funktionsmåde slagskruer Værktøjsholderen 1 med indsatsværktøjet drives af en elek- tromotor via gear og slagværk. Arbejdet er inddelt i to faser: skruning og spænding (slagværk i aktion). Slagværket går i gang, så snart skrueforbindelsen kører fast, hvorved motoren belastes. Slagværket omsætter således mo- torens kraft til ensartede drejeslag. Under løsning af skruer el- ler møtrikker gennemføres denne proces omvendt. Ibrugtagning Isæt akku Brug kun originale li-ion-akkuer fra Bosch, der skal ha- ve den spænding, der er angivet på dit el-værktøjs ty- peskilt. Brug af andre akku’er øger risikoen for personska- der og er forbundet med brandfare. Stil retningsomskifteren 9 i midten for at beskytte el-værktø- jet mod utilsigtet tænding. Skub den ladede akku 7 ind i el-værktøjets fod forfra, til akku- en er sikkert låst. Indstil drejeretning (se Fig. B) Med retningsomskifteren 9 kan du ændre el-værktøjets dreje- retning. Ved nedtrykket start-stop-kontakt 10 er dette ikke muligt. Højreløb: Til idrejning af skruer, spænding af møtrikker og boring trykkes retningsomskifteren 9 helt til venstre. Venstreløb: Til løsning og uddrejning af skruer, møtrikker og bor trykkes retningsomskifteren 9 helt til højre. Indstil funktion (se Fig. C) Med omskifteren „Boring/skruning“ 4 vælges elektroværktø- jets driftsmåde. Bemærk: Ændre kun funktionen, når el-værktøjet er slukket! Ellers kan el-værktøjet blive beskadiget. Driftsformen skiftes ved at skubbe omskifteren „Boring/skru- ning“ 4 i den ønskede position. Kan omskifteren „Boring/skruning“ 4 ikke skubbes indtil an- slag, trykkes let på start-stop-kontakten 10, som herefter slippes igen, før omskifteren „Boring/skruning“ 4 skubbes i den ønskede position. Skub altid omskifteren „Boring/skruning“ 4 indtil an- slag. Kørsel med ikke fuldstændig omstillet omskifter „Bo- ring/skruning“ 4 kan føre til beskadigelse af elektroværktø- jet. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten 10 og hold den nede. Lampen 3 lyser, når start-stop-kontakten 10 trykkes halvt el- ler helt ned, hvilket gør det muligt at oplyse arbejdsområdet ved dårlige lysforhold. El-værktøjet slukkes ved at slippe start-stop-kontakten 10. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Indstil omdrejningstal Du kan regulere omdrejningstallet til det tændte el-værktøj trinløst afhængigt af hvor meget du trykker på start-stop-kon- takten 10. Let tryk på start-stop-kontakten 10 fører til et lavt omdrej- ningstal. Med tiltagende tryk øges omdrejningstallet. Arbejdsvejledning Sæt kun el-værktøjet på møtrikken/skruen i afbrudt til- stand. Roterende indsatsværktøjer kan skride. Tryk ikke alt for meget på elektroværktøjet under bore- arbejdet. Et for stærkt tryk kan beskadige borespidsen, reducere ydelsen og forkorte elektroværktøjets levetid. Drejningsmomentet er afhængig af tiden, der køres med slag. Det max. opnåelige drejningsmoment er summen af alle drej- ningsmomenter, der opnås ved slag. Det max. drejningsmo- ment opnås efter en slagvarighed på 6–10 sekunder. Efter denne tid øges tilspændingsmomentet kun minimalt. Slagvarigheden skal beregnes for hvert nødvendigt tilspæn- dingsmoment. Det rent faktisk opnåede tilspændingsmoment skal altid kontrolleres med en momentnøgle. Skrueforbindelser med hårdt, fjedrende eller blødt sæde Måles i et forsøg de drejningsmomenter, der opnås i en slag- følge, og overføres disse til et diagram, får man en kurve, der viser drejningsmomentets forløb. Kurvens højde svarer til det max. opnåelige drejningsmoment, stejlheden viser, i hvilken tid dette nås. Position til slagskruning Position til langsom boring med stor bore- diameter i træ, metal, keramik og kunst- stof/plast Position til hurtig boring med lille boredia- meter i træ, metal, keramik og kunststof/plast OBJ_BUCH-1051-002.book Page 54 Monday, December 17, 2012 2:13 PMDansk | 55 Bosch Power Tools 1 609 92A 00N | (17.12.12) Et drejningsmomentforløb afhænger af følgende faktorer: – Skruernes/møtrikkernes fasthed – Underlagets art (skive, tallerkenfjeder, pakning) – Fastheden af det materiale, der skal skrues på – Smøreforhold på skrueforbindelsen På basis heraf findes følgende anvendelsestilfælde: – Hårdt sæde findes i forbindelse med skrueforbindelser af metal på metal og brug af spændeskiver. Efter en relativ kort slagtid er det max. drejningsmoment nået (stejlt for- løb). Unødvendig lang slagtid skader maskinen. – Fjedrende sædet findes i forbindelse med skrueforbindel- ser af metal på metal, dog ved brug af fjederringe, taller- kenfjedre, ståbolte eller skruer/møtrikker med konisk sæ- de samt i forbindelse med brug af forlængerstykker. – Blødt sæde findes i forbindelse med skrueforbindelser af f.eks. metal på træ eller hvis bly- eller fiberskiver benyttes som underlag. Er sædet fjedrende eller blødt, er det max. tilspændingsmo- ment mindre end hvis sædet er hårdt. Desuden kræves en be- tydelig længere slagtid. Vejledende værdier for maximale skrue-tilspændingsmomenter Angivelser i Nm, beregnet på basis af spændingens tværsnit; udnyttelse af strækgrænsen 90% (ved friktionstal μ ges = 0,12). Til- spændingsmomentet skal altid kontrolleres med en momentnøgle. Tips Før større og længere skruer skrues i hårde materialer, før du forbore til ca.

af skruelængden med gevindets kernedia- meter. Bælteholdeclip Med bælteholdeclippen 6 kan du hænge el-værktøjet fast i f.eks. et bælte. Derved har du begge hænder fri og el-værktø- jet er lige ved hånden. Henvisninger til optimal håndtering af akkuen Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde mellem 0 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mhr. bortskaffelse. Vedligeholdelse og service Vedligeholdelse og rengøring Retningsomskifteren skal altid stå i midten, før der ind- stilles på maskinen (f.eks. vedligeholdelse, værktøjs- skift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop- kontakten kan føre til kvæstelser. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Skift kul (se Fig. D) Kontrollér kullenes længde ca. hver 2 –3 måned, og skift beg- ge kullene efter behov. Skift aldrig kun en af kullene! Bemærk: Anvend kun kul, der er beregnet til dit produkt og som sælges af Bosch. –Løsne kapperne 16 med en egnet skruetrækker. – Skift de kul, der står under fjedertryk 15, og skru kapperne på igen. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et auto- riseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Tilspændingsklassifikatio- ner efter DIN 267 Standardskruer Meget faste skruer
