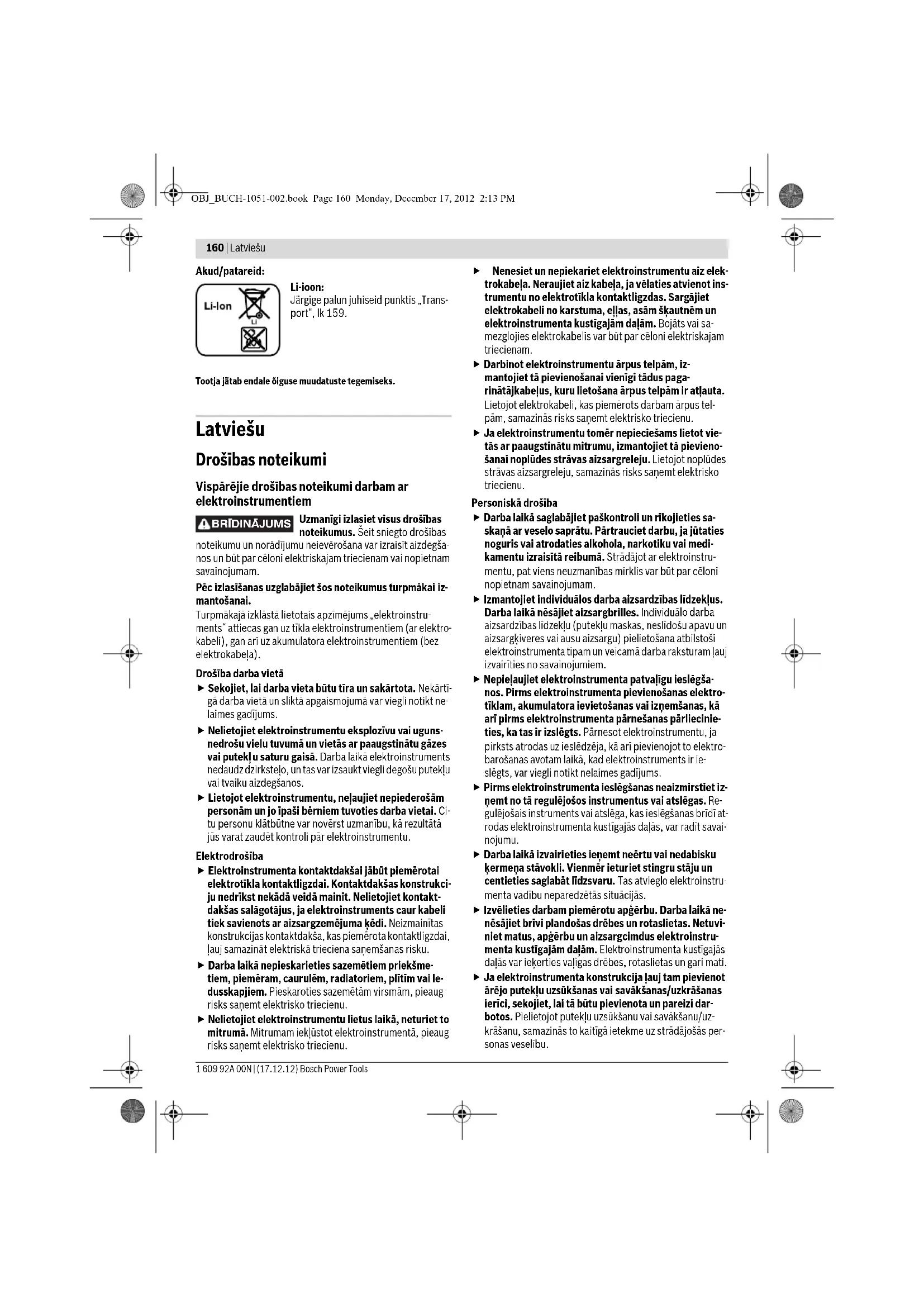

OBJ_BUCH-1051-002.book Page 159 Monday, December 17, 2012 2:13 PM160 | Latviešu 1 609 92A 00N | (17.12.12) Bosch Power Tools Akud/patareid: Li-ioon: Järgige palun juhiseid punktis „Trans- port“, lk 159. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai iz- mantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī- gā darba vietā un sliktā apgaismojumā var viegli notikt ne- laimes gadījums. Nelietojiet elektroinstrumentu eksplozīvu vai uguns- nedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļ u saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Ci- tu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci- ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt- dakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. Darba laikā nepieskarieties sazem ētiem priekšme- tiem, piemēram, caurulēm, radiatoriem, plītīm vai le- dusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. Nenesiet un nepiekariet elektroinstrumentu aiz elek- trokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot ins- trumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai sa- mezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. Darbinot elektroinstrumentu ārpus telpām, iz- mantojiet tā pievienošanai vienīgi tādus paga- rinātājkabeļus, kuru lietošana ārpus telpām ir atļ auta. Lietojot elektrokabeli, kas piemērots darbam ārpus tel- pām, samazinās risks saņemt elektrisko triecienu. Ja elektroinstrumentu tomēr nepieciešams lietot vie- tās ar paaugstinātu mitrumu, izmantojiet tā pievieno- šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personiskā drošība Darba laikā saglabājiet paškontroli un rīkojieties sa- skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu izraisītā reibumā. Strādājot ar elektroinstru- mentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuā lo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša- nos. Pirms elektroinstrumenta pievienošanas elektro- tīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinie- ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro- barošanas avotam laikā, kad elektroinstruments ir ie- slēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas neaizmirstiet iz- ņemt no tā regulējošos instrumentus vai atslēgas. Re- gulējošais instruments vai atslēga, kas ieslēgšanas brīdī at- rodas elektroinstrumenta kustīgajās daļās, var rad īt savai- nojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru- menta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu apģērbu. Darba laikā ne- nēsājiet brīvi plandošas drēbes un rotaslietas. Netuvi- niet matus, apģērbu un aizsargcimdus elektroinstru- menta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi dar- botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz- krāšanu, samazinās to kaitīgā ietekme uz strādājošās per- sonas veselību. BRIDINAJUMS OBJ_BUCH-1051-002.book Page 160 Monday, December 17, 2012 2:13 PMLatviešu | 161 Bosch Power Tools 1 609 92A 00N | (17.12.12) Saudzējoša apiešanās un darbs ar elektroinstrumentiem Nepārslogojiet elektroinstrumentu. Katram darbam iz- vēlieties piemērotu elektroinstrumentu. Elektroinstru- ments darbojas labāk un drošāk pie nominālās slodzes. Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē- dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontakt- dakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to pie- mērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstru- mentu lieto nekompetentas personas, tas var apdraudēt cilv ēku veselību. Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār- baudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tik- tu savlaicīgi nomainītas vai remontētas pilnvarotā re- monta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi ap- kalpots. Savlaicīgi notīriet un uzasiniet griezošos darbinstru- mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vad āmi. Lietojiet vienīgi tādus elektroinstrumentus, papild- piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektro- instrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām. Saudzējoša apiešanās un darbs ar akumulatora elektro- instrumentiem Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato- ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aiz- degšanās. Pievienojiet elektroinstrumentam tikai tādu akumula- toru, ko ir ieteikusi ražotājfirma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās. Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslē- gām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam. Nepareizi lietojot akumulatoru, no tā var izplūst šķid- rais elektrolīts. Nepieļaujiet elektrolīta nonākšanu sa- skarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavē

joties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu. Apkalpošana Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi urbjmašīnām un skrūvgrie- žiem Veicot darbu, kura laikā darbinstruments vai skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instru- menta metāla daļām un var būt par cēloni elektriskajam triecienam. Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā ko- munālās saimniecības iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojā- jums var izraisīt spr ādzienu. Kontakta rezultātā ar ūdens- vada cauruli, var tikt bojātas materiālās vērtības. Ja darbinstruments pēkšņi iestrēgst, nekavējoties iz- slēdziet elektroinstrumentu. Šādā gadījumā rodas ie- vērojams reaktīvais griezes moments, kas var izsaukt atsitienu. Darbinstruments parasti iestrēgst šādos gadīju- mos: – ja elektroinstruments tiek pārslogots, vai – ja darbinstruments apstrādes laikā netiek turēts taisni. Darba laikā stingri turiet instrumentu. Skrūvju pie- skrūvēšanas vai atskrūvēšanas laikā uz rokām var īslaicīgi iedarboties ievērojams reaktīvais moments. Nostipriniet apstrādājamo priekšmetu. Iestiprinot ap- strā dājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ie- rīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Uzturiet darba vietu tīru. Īpaši bīstams ir dažādu materiā- lu putekļu sajaukums. Vieglo metālu putekļi ir ļoti ugunsne- droši un sprādzienbīstami. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie- strēgt, izsaucot kontroles zaudēšanu pār elektroinstru- mentu. Neatveriet akumulatoru. Tas var radīt īsslēgumu. Sargājiet akumulatoru no karstuma, piemē- ram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā ar ī no ūdens un mitruma. Tas var izraisīt sprādzienu. Bojājuma vai nepareizas lietošanas rezultātā akumula- tors var izdalīt kaitīgus izgarojumus. Šādā gadījumā iz- vēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. OBJ_BUCH-1051-002.book Page 161 Monday, December 17, 2012 2:13 PM162 | Latviešu 1 609 92A 00N | (17.12.12) Bosch Power Tools Ja akumulators ir bojāts, no tā var izplūst šķidrais elek- trolīts, skarot tuvumā esošos priekšmetus. Pārbaudiet daļas, ko ir skāris elektrolīts. Attīriet elektrolīta skartās elektroinstrumenta daļas vai, ja nepieciešams, nomainiet tās. Lietojiet akumulatoru tikai kopā ar Bosch elektroins- trumentu. Tikai tā akumulators ir pasargāts no bīstamām pārslodzēm. Lietojiet tikai oriģinālos Bosch akumulatorus, kuru spriegums atbilst uz elektroinstrumenta marķējuma plāksnītes norādītajai vērtībai. Lietojot citus akumulato- rus, piemēram, pakaļdarinājumus un atjaunotus vai citās firmās ražotus akumulatorus, tie var eksplodēt, radot sa- vainojumus un materiālo vērtību bojā jumus. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteiku- mus. Šeit sniegto drošības noteikumu un no- rādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecie- nam vai nopietnam savainojumam. Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pa- mācība. Pielietojums Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un iz- skrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvēša- nai izmēru robežās, ko nosaka tā tehniskie parametri. Elektro- instrumentu darbinot urbšanas režīmā kopā ar atbilstošiem darbinstrumentiem, tas ir piemērots arī koka, metāla, kerami- kas un plastmasas urbšanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroin- strumenta attēlā, kas sniegts ilustratīvajā lappusē. 1 Darbinstrumenta stiprinājums 2 Fiksējošā uzmava 3 Apgaismošanas spuldze „Power Light“ 4 Pārslēdzējs „Urbšana/Skrūvēšana“ 5 Siksniņa pārnešanai 6 Turētājs stiprināšanai pie jostas* 7 Akumulators* 8 Akumulatora fiksatora taustiņš* 9 Griešanās virziena pārslēdzējs 10 Ieslēdzējs 11 Urbis ar sešstūra veida kātu* 12 Skrūvgrieža uzgalis ar lodītes fiksatoram piemērotu kātu* 13 Universā lais turētājs* 14 Skrūvgrieža uzgalis* 15 Kolektora ogles sukas 16 Nosegvāciņš *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 60745. Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā trokš- ņa parametru tipiskās vērtības ir šādas: trokšņa spiediena lī- menis 93 dB(A); trokšņa jaudas līmenis 104 dB(A). Izkliede K=3dB. Nēsājiet ausu aizsargus! Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa tri- jos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60745: maksimālā pieļaujamā izmēra skrūvju un uzgriežņu pieskrūvē- šana: a

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbils- toši standartā EN 60745 noteiktajai procedūrai un var tikt lie- tots instrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin- strumenta galvenajiem pielietojuma veidiem. Ja elektroin- struments tiek lietots netipiskiem mērķiem, kopā ar netipis- kiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zi- nāmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstru- ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vib- rācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novēr- siet roku atdzišanu un pareizi plānojiet darbu. Tehniskie parametri Akumulatora triecienskrūvgriezis GDR 14,4 V-LI MF GDR 18 V-LI MF Izstrādājuma numurs 3 601 JA1 9.. 3 601 JA1 0.. Nominālais spriegums V= 14,4 18 Griešanās ātrums brīvgaitā –1. pārnesumam –2. pārnesumam –triecienskrūvēšanas režīmā min.

Montāža Akumulatora uzlādes ierīce Lietojiet tikai piederumu lappusē norādītās uzlādes ie- rīces. Vienīgi šīs uzlādes ierīces ir piemērotas jūsu elektro- instrumentā izmantojamā litija-jonu akumulatora uzlādei. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlā- des ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pār- traukums uzlādes procesā

Litija-jonu akumulatorā ir pielietota elektroniskā elementu aiz- sardzība („Electronic Cell Protection [ECP]“), kas to pasargā no dziļās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzī- bas sistēma izslēdz elektroinstrumentu; šādā gadījumā dar- binstruments pārtrauc kustēties. Ja elektroinstruments ir automātiski izslēdzies, nemē- ģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēļ var tikt bojāts akumulators. Akumulators ir apgādāts ar NTC sistēmas temperatūras kon- troles ierīci, kas pieļauj uzlādi tikai temperatūras diapazonā no 0 °C līdz 45 °C. Šādi tiek nodrošināts liels akumulatora kalpošanas laiks. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Akumulatora izņemšana Akumulatoram 7 ir divu pakāpju fiksators, kas ļauj novērst tā izkrišanu, nejauši nospiežot akumulatora fiksējošo taustiņu 8. Laikā, kad akumulators ir ievietots elektroinstrumentā, to no- tur vietā atspere. Lai izņemtu akumulatoru 7, nospiediet fiksējošo taustiņu 8 un izvelciet akumulatoru no elektroinstrumenta virzienā uz priekšpusi. Nelietojiet šim nolūkam pārāk lielu spēku. Darbinstrumenta nomaiņa (attēls A) Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbins- trumenta nomaiņas u.t.t.), kā arī pirms elektroin- strumenta transportēšanas vai uzglabāšanas pārvie- tojiet tā griešanās virziena pārslēdzēju vidus stāvoklī. Ieslēdzēja nejauša nospiešana var kļūt par cēloni savaino- jumam. Darbinstrumenta iestiprināšana Pavelciet uz priekšu fiksējošo uzmavu 2, līdz galam iebīdiet darbinstrumentu turētājā 1 un tad atlaidiet fiksējošo uzmavu 2, ļaujot darbinstrumentam fiksēties turētājā. Lietojiet vienīgi skrūvgriežu uzgaļus, kuru kāts ir piemērots lo- dītes fiksatoram 12 (DIN 3126-E6.3). Cita tipa skrūvgriežu uzgaļus 14 var iestiprināt, izmantojot universālo turētāju 13 ar lodītes fiksatoram piemērotu kātu. Darbinstrumenta izņemšana Pavelciet uz priekšu fiksējošo uzmavu 2 un izņemiet darbins- trumentu no turētāja. Triecienu biežums min.

0 –3200 0 –3200 Maks. griezes moments cietam skrūvēšanas režīmam atbilstoši standartam ISO 5393 Nm 150 160 Skrūvju Ø mašīnskrūvēšanai mm M6 – M14 M6 – M14 Maks. urbuma Ø (1./2. pārnesumam) –Tēraudā –Koks

10/8 21/10 10/8 21/10 Darbinstrumenta stiprinājums ¼" sešstūra ligzda ¼" sešstūra ligzda Svars atbilstoši EPTA-Procedure 01/2003 kg 1,8 1,9 Akumulatora triecienskrūvgriezis GDR 14,4 V-LI MF GDR 18 V-LI MF Tehniskie parametri ir noteikti, izmantojot akumulatoru no piegādes komplekta. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 163 Monday, December 17, 2012 2:13 PM164 | Latviešu 1 609 92A 00N | (17.12.12) Bosch Power Tools Lietošana Triecienskrūvēšanas funkcija Darbinstrumenta turētāja 1 un tajā iestiprinātā darbinstru- menta piedziņu nodrošina elektrodzinējs caur pārnesumu un triecienmehānismu. Darba operācija sastāv no divām fāzēm: lineārās (skrūvēšanas) fāzes un triecienu (pievilkšanas) fāzes (kad darbojas triecienmehānisms). Triecienmehānisms ieslēdzas brīdī, kad skrūvju savienojums ir pieskrūvēts un palielinās dzinēja slodze. Triecienmehā- nisms pārveido dzinēja griezes spēku nepārtrauktā griezes momenta impulsu (triecienu) sērijā. Atskrūvējot skrūves vai uzgriežņus, darba operā cija noris pretējā secībā. Uzsākot lietošanu Akumulatora ievietošana Lietojiet tikai oriģinālos Bosch litija-jonu akumulato- rus, kuru spriegums atbilst uz elektroinstrumenta mar- ķējuma plāksnītes norādītajai vērtībai. Citu akumulato- ru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos. Lai novērstu elektroinstrumenta nejaušu ieslēgšanos, pārvie- tojiet griešanās virziena pārslēdzēju 9 vidējā stāvoklī. No priekšpuses iebīdiet uzlādēto akumulatoru 7 elektroins- trumenta roktura pamatnē, līdz tas tur droši fiksējas. Griešanās virziena izvēle (attēls B) Lietojot griešanās virziena pārslēdzēju 9, var mainīt elektro- instrumenta darbvārpstas griešanās virzienu. Taču tas nav ie- spē jams laikā, kad ir nospiests ieslēdzējs 10. Griešanās virziens pa labi: lai ieskrūvētu skrūves, pieskrūvē- tu uzgriežņus un veidotu urbumus, pārvietojiet griešanās vir- ziena pārslēdzēju 9 līdz galam pa kreisi. Griešanās virziens pa kreisi: lai atskrūvētu vai izskrūvētu (noskrūvētu) skrūves un uzgriežņus vai lai izbrīvētu urbjus, pārvietojiet griešanās virziena pārslēdzēju 9 līdz galam pa la- bi. Darba režīma izvēle (attēls C) Ar pārslēdzēja „Urbšana/Skrūvēšana“ 4 palīdzību izvēlieties elektroinstrumenta darba režīmu. Piezīme. Pārslēdziet elektroinstrumenta darba režīmu tikai laikā, kad tas ir izslēgts! Pretējā gadījumā elektroinstruments var tikt bojāts. Lai izmainītu elektroinstrumenta darba režīmu, pārvietojiet pārslēdzēju „Urbšana/Skrūvēšana“ 4 vēlamajā stāvoklī. Ja pārslēdzēju „Urbšana/Skrūvēšana“ 4 neizdodas pārvietot līdz galam, viegli nospiediet un atlaidiet ieslēdzēju 10 un pēc tam vēlreiz mēģiniet pārvietot pārslē dzēju „Urbšana/Skrūvē- šana“ 4 vēlamajā stāvoklī. Vienmēr pārvietojiet pārslēdzēju „Urbšana/Skrūvēša- na“ 4 līdz galam. Ja elektroinstruments tiek darbināts ar līdz galam nepārvietotu pārslēdzēju „Urbšana/Skrūvēša- na“ 4, tas var sabojāties. Ieslēgšana un izslēgšana Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 10 un turiet to nospiestu. Spuldze 3 iedegas pie daļēji vai līdz galam nospiesta ieslēdzē- ja 10, izgaismojot darba vietu nepietiekoša apgaismojuma apstākļos. Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 10. Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots. Griešanās ātruma regulēšana Instrumenta griešanās ātrumu var regulēt bezpakāpju veidā, mainot spiedienu uz ieslēdzēju 10. Viegli nospiežot ieslēdzēju 10, darbvārpsta sāk griezties ar nelielu ātrumu. Palielinot spiedienu, pieaug arī griešanās āt- rums. Norādījumi darbam Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi ti- kai laikā, kad elektroinstruments ir izslēgts. Rotējošs darbinstruments var noslīdēt no skrūves galvas. Urbšanas laikā nespiediet elektroinstrumentu pārāk stipri. Pie pārlieku liela spiediena var tikt bojāta urbja smaile, kā arī samazinās efektīvā urbšanas jauda un elek- troinstrumenta kalpošanas laiks. Griezes moments ir atkarīgs no triecienu fāzes ilguma. Maksi- mālais iegūtais griezes moments triecienu fāzes laikā veidojas kā visu atsevišķo griezes momenta impulsu summa. Maksimā- lais griezes moments tiek sasniegts pēc 6–10 sekunžu ilgas triecienu fāzes. Paejot šim laikam, skrūvju pievilkšanas mo- ments pieaug tikai nedaudz. Katram triecienu fāzes ilgumam atbilst noteikts skrūvju pie- vilkšanas moments. Lai noteiktu skrūvju pievilkšanas faktisko momentu, jālieto īpaša atslēga griezes momenta mērīšanai. Cieti, atsperīgi un mīksti skr ūvju savienojumi Izmērot griezes momentu, kas veidojas triecienu fāzes laikā, un ievietojot iegūtās vērtības diagrammā, veidojas raksturlīk- ne, kas ilustrē skrūvēšanas procesu. Raksturlīknes augstums atbilst maksimālajam iegūtajam griezes momentam, bet rak- sturlīknes stāvums parāda, cik ilgā laikā šis moments tiek sa- sniegts. Griezes momenta izmaiņu raksturu nosaka šādi faktori. –Skrūvju vai uzgriežņu cietība – Starpliku elementa veids (paplāksne, atsperpaplāksne vai blīve) –Saskrūvējamo materiālu cietība –Smērvielu klātbūtne skrūvju savienojumā Stāvoklis triecienurbšanai Stāvoklis lēnai rotācijas urbšanai ar liela dia- metra urbjiem kokā, metālā, keramikā un plastmasā Stāvoklis ātrai rotācijas urbšanai ar neliela diametra urbjiem kokā, metālā, keramikā un plastmasā OBJ_BUCH-1051-002.book Page 164 Monday, December 17, 2012 2:13 PMLatviešu | 165 Bosch Power Tools 1 609 92A 00N | (17.12.12) Atbilstoši minētajiem faktoriem, izšķirami šādu tipu skrūvju savienojumi. – Ciets savienojums veidojas, sastiprinot metālu ar metālu un kā starpliku elementus izmantojot paplāksnes. Maksi- mālais griezes moments tiek sasniegts pēc samērā neilgas triecienu fāzes (stāva raksturlīkne). Nevajadzīgi ilga trie- cienu fāze kaitē instrumentam. – Atsperīgs savienojums veidojas, sastiprinot metālu ar metālu, taču kā starpliku elementus izmantojot atspergre- dzenus, plakanas atsperpaplāksnes, sprostpaplāksnes, kā arī, lietojot skrūves un uzgriežņus ar konisku sēžu vai paga- rinošos elementus. – Mīksts savienojums veidojas, sastiprinot, piemēram, me- tālu ar koku vai kā starpliku elementus lietojot svina vai šķiedru materiāla paplāksnes. Elastīgam vai mīkstam skrūvju savienojumam maksim ālais skrūvju pievilkšanas moments ir mazāks, nekā cietam skrūvju savienojumam. Taču triecienu fāzei jābūt ievērojami ilgākai. Skrūvju pievilkšanas maksimālā griezes momenta orientējošās vērtības Vērtības ir sniegtas Nm un aprēķinātas nospriegotam profilam 90 % līmenī no plastiskās deformācijas punkta (pie berzes koefi- cienta μ kop = 0,12). Lai kontrolētu skrūvju pievilkšanas faktisko momentu, jālieto īpaša atslēga griezes momenta mērīšanai. Ieteikumi Ieskrūvējot garas liela izmēra skrūves cietā materiālā, ie- teicams izveidot vadotnes urbumu, kura diametrs ir vienāds ar skrūves vītnes iekšējo diametru, bet dziļums ir aptuveni

no skrūves garuma. Turētājs stiprināšanai pie jostas Izmantojot turētāju 6, elektroinstrumentu var piekārt, piemē- ram, pie jostas. Tas ļauj izbrīvēt darbam abas rokas, un elek- troinstruments vienmēr ir viegli sasniedzams. Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugstinātu temperatūru, piemēram, automašīnas salonā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās izstrādājuma darbības laiks starp aku- mulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet nor ādījumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Apkalpošana un apkope Apkalpošana un tīrīšana Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbins- trumenta nomaiņas u.t.t.), kā arī pirms elektroin- strumenta transportēšanas vai uzglabāšanas pārvie- tojiet tā griešanās virziena pārslēdzēju vidus stāvoklī. Ieslēdzēja nejauša nospiešana var kļūt par cēloni savaino- jumam. Lai nodrošinātu ilgstošu un nevainojamu elektroin- strumenta darbību, uzturiet tīru tā korpusu un ventilā- cijas atveres. Kolektora ogles suku nomaiņa (attēls D) Aptuveni reizi 2 – 3 mēnešos pārbaudiet kolektora ogles suku garumu un vajadzības gadījumā nomainiet abas ogles sukas. Nekādā gadījumā nenomainiet tikai vienu ogles suku! Piezīme. Izmantojiet tikai no firmas Bosch piegādātās ogles sukas, kas ir piemē rotas šim izstrādājumam. –Ar piemērotu skrūvgriezi noskrūvējiet suku vāciņus 16. – Nomainiet ar atsperi piespiestās ogles sukas 15 un uzskrū- vējiet suku vāciņus. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektro- instrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes. Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Izturības kategorija atbil- stoši DIN 267 Standarta skrūves Paaugstinātas izturības skrūves

OBJ_BUCH-1051-002.book Page 165 Monday, December 17, 2012 2:13 PM166 | Lietuviškai 1 609 92A 00N | (17.12.12) Bosch Power Tools Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez pa- pildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gai- sa transporta vai citu transporta aģentūru starpniecību), jāie- vēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārva- dāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlī- mējiet vaļējos akumulatora kontaktus un iesaiņojiet akumula- toru tā, lai tas iesaiņojumā nep ārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos na- cionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederu- mi un iesaiņojuma materiāli jāpakļauj otrreizējai pār- strādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2002/96/EK par nolietotajām elektriska- jām un elektroniskajām ierīcēm, lietošanai nederīgie elektroinstrumenti, kā arī, atbil- stoši direktīvai 2006/66/EK, bojātie vai no- lietotie akumulatori un baterijas jāsavāc at- sevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi ne- kaitīgā veidā. Akumulatori un baterijas Litija-jonu akumulatori
