ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GDR 14 4 VLI MF BOSCH

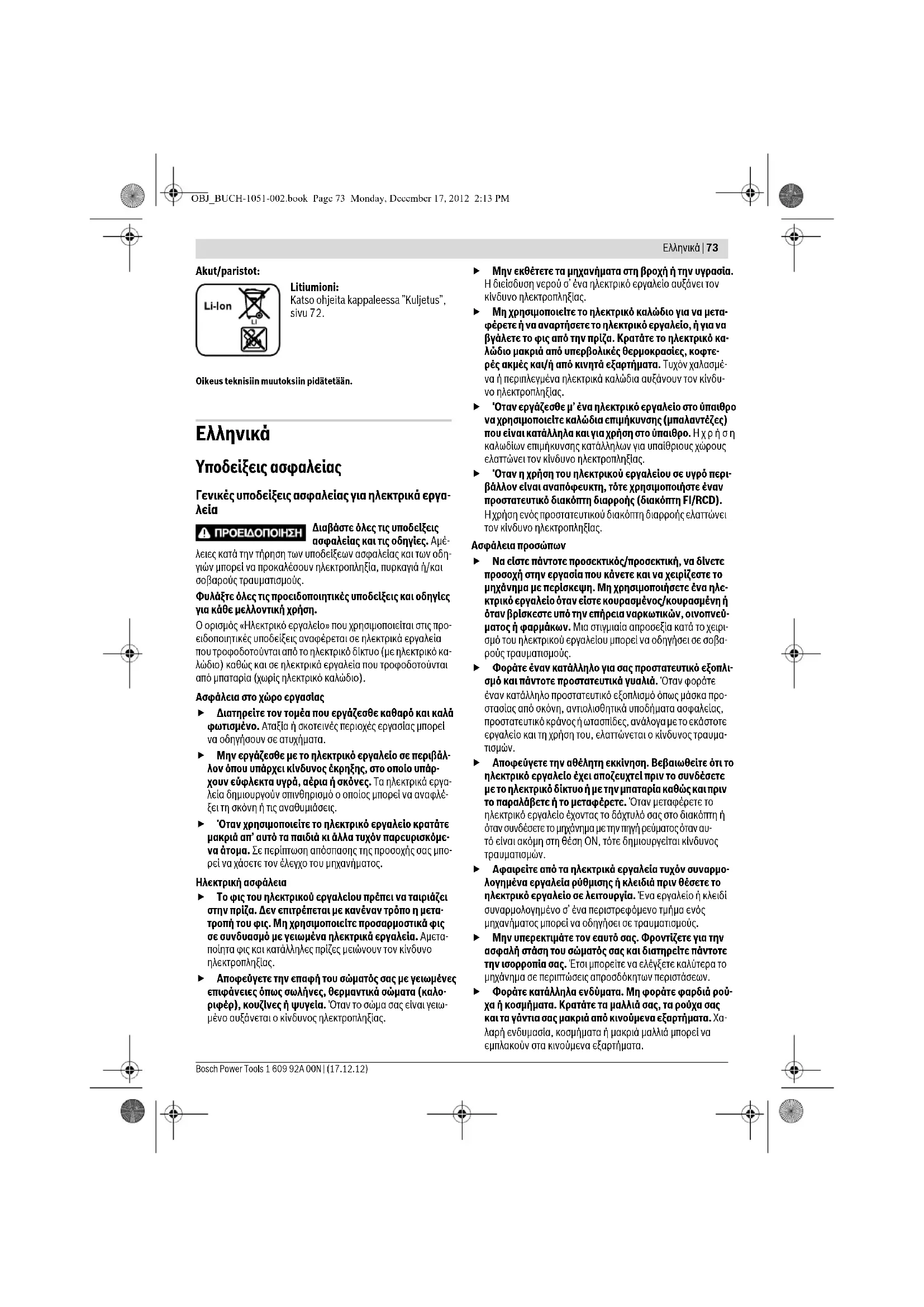

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέ- λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη- γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ- ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα- λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ- ξει τη σκόνη ή τις αναθυμιάσεις. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε- να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο- ρεί να χάσετε τον έλεγχο του μηχανήματος. Ηλεκτρική ασφάλεια Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα- τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα- ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα- φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα- λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε- ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ- να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ- νο ηλεκτροπληξίας. Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε- κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ- ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι- σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι- σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ- στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ- τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο- λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού- χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα- λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. OBJ_BUCH-1051-002.book Page 73 Monday, December 17, 2012 2:13 PM74 | Ελληνικά 1 609 92A 00N | (17.12.12) Bosch Power Tools Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε- ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα- λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό- μενη περιοχή ισχύος. Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα- σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί- ναι επικίνδυνο και πρέπει να επισκευαστεί. Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα- ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα- σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό- κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι- είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε- κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό- πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα- χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ- γαλείων αποτελεί αιτία πολλών ατυχημάτων. Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα- ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν- θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο- νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας Φορτίζετε τις μπαταρίες μόνο με φορτιστές που προτεί- νονται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη- μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες

Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες που προορίζονται γι’ αυτά. Η χρήση άλλων μπαταριών μπο- ρεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίν- δυνο πυρκαγιάς. Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκα- λέσει τραυματισμούς ή φωτιά. Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε δι- αρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επα- φή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε κα- λά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επα- φή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. Service Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι- στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι- κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

Υποδείξεις ασφαλείας για δράπανα και κατσαβίδια Να κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμέ- νες επιφάνειες συγκράτησης όταν υπάρχει κίνδυνος το εργαλείο ή η βίδα να έρθει σε επαφή με μη ορατούς ηλε- κτροφόρους αγωγούς. H επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλικά μέρη του ηλεκτρικού εργαλείου επίσης υπό τάση και προκαλέσει έτσι ηλεκτροπλη-

Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε την τοπική επιχείρηση παροχής ενέρ- γειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές. Διακόψτε αμέσως τη λειτουργία του ηλεκτρικού εργα- λείου όταν μπλοκάρει το εργαλείο. Να υπολογίζετε πά- ντοτε με υψηλές αντιδραστικές ροπές που μπορεί να προκαλέσουν κλότσημα. Το εργαλείο μπλοκάρει όταν: – το ηλεκτρικό εργαλείο φορτωθεί υπερβολικά ή – το εργαλείο λοξεύσει μέσα στο υπό κατεργασία τεμάχιο. Κρατάτε καλά το ηλεκτρικό εργαλείο. Όταν βιδώνετε ή λύνετε βίδες μπορεί να εμφανιστούν πρόσκαιρα αντιδραστι- κές ροπές (κλοτσήματα). Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ- γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ- σφιγξης ή με μια μέγγενη παρά με το χέρι σας. Διατηρείτε πάντα καθαρό το χώρο που εργάζεσθε. Μίγ- ματα από διάφορα υλικά είναι ιδιαιτέρως επικίνδυνα. Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχθεί ή να εκραγεί. Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ- τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ- λεια του ελέγχου του ηλεκτρικού εργαλείου. OBJ_BUCH-1051-002.book Page 74 Monday, December 17, 2012 2:13 PMΕλληνικά | 75 Bosch Power Tools 1 609 92A 00N | (17.12.12) Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυ-

Να προστατεύετε την μπαταρία από υπερβολι- κές θερμοκρασίες, π. χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης. Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκε- φτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι ανα- θυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. Όταν η μπαταρία είναι χαλασμένη μπορεί να εκρεύσουν υγρά και να υγράνουν τα γειτονικά αντικείμενα. Να ελέγχετε τα σχετικά εξαρτήματα. Να καθαρίζετε τα εξαρ- τήματα αυτά και, αν χρειαστεί, να τα αντικαθιστάτε. Να χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με το ηλεκτρικό εργαλείο σας από την Bosch. Μόνο έτσι προστατεύεται η μπαταρία από μια τυχόν επικίνδυνη υπερ-

Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες της Bosch με την τάση που αναφέρεται στην πινακίδα κατασκευαστή. Σε περίπτωση που χρησιμοποιήσετε άλλες μπαταρίες, π. χ. απομιμήσεις, ανακαινισμένες μπαταρίες ή μπαταρίες άλλων κατασκευαστών υπάρχει κίνδυνος τραυματισμών καθώς και υλικών ζημιών από εκρηγνυόμενες μπαταρίες. Περιγραφή του προϊόντος και της

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση της συσκευής κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδη- γίες χειρισμού. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το λύσιμο βιδών καθώς και για το σφίξιμο και το λύσιμο παξιμαδιών στην περιοχή με τις αναφερόμενες διαστάσεις. Στη θέση τρυπήματος και εξοπλισμένο με τα κατάλληλα παρελκόμενα το ηλεκτρικό εργαλείο είναι επίσης κατάλληλο και για το τρύπημα σε ξύλο και σε κεραμικά και πλαστικά υλικά. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

1 Υποδοχή εργαλείου 2 Κέλυφος μανδάλωσης 3 Λάμπα «Power Light» 4 Διακόπτης «Τρύπημα/Βίδωμα» 5 Κορδόνι μεταφοράς 6 Γάντζος «clip» ανάρτησης σε ζώνη* 7 Μπαταρία* 8 Πλήκτρο απομανδάλωσης μπαταρίας* 9 Διακόπτης αλλαγής φοράς περιστροφής 10 Διακόπτης ON/OFF 11 Τρυπάνι με εξαγωνικό στέλεχος* 12 Μύτη βιδώματος με ασφάλιση μπίλιας* 13 Φορέας γενικής χρήσης* 14 Μύτη βιδώματος (bit)* 15 Ανθρακόψηκτρες 16 Καπάκι *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί- τα το πρόγραμμα εξαρτημάτων. Πληροφορίες για θόρυβο και δονήσεις Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά EN 60745. Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθ- μη ακουστικής πίεσης 93 dB(A). Στάθμη ακουστικής ισχύος 104 dB(A). Ανασφάλεια μέτρησης K=3 dB. Φοράτε ωτασπίδες! Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με το πρότυπο EN 60745: Σφίξιμο βιδών και παξιμαδιών μέγιστου μεγέθους:

τρύπημα σε μέταλλο: a

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πλαίσιο του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί στη σύγκριση των διάφορων ηλεκτρικών εργα- λείων. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα- σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να είναι κι αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδα- σμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού δια- στήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί- ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειρι- στή όπως: συντήρηση του ηλεκτρικού εργαλείου και των εργα- λείων που χρησιμοποιείτε, ζέσταμα των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. OBJ_BUCH-1051-002.book Page 75 Monday, December 17, 2012 2:13 PM76 | Ελληνικά 1 609 92A 00N | (17.12.12) Bosch Power Tools Τεχνικά χαρακτηριστικά Δήλωση συμβατότητας Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 60745 σύμφωνα με τις διατά- ξεις των οδηγιών 2011/65/EE, 2004/108/ΕΚ, 2006/42/EΚ. Τεχνικός φάκελος (2006/42/EΚ) από: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Συναρμολόγηση Φόρτιση μπαταρίας Να χρησιμοποιείτε μόνο τους φορτιστές που αναφέρο- νται στη σελίδα εξαρτημάτων. Μόνο αυτοί οι φορτιστές εί- ναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου (Li- Ionen) που χρησιμοποιείται στο ηλεκτρικό σας εργαλείο. Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη

Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή. Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία. Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)». Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε- ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται

Μετά την αυτόματη απόζευξη του ηλεκτρικού εργαλείου μη συνεχίσετε να πατάτε το διακόπτη ON/OFF. Η μπατα- ρία μπορεί να υποστεί ζημιά ή βλάβη. Η μπαταρία είναι εξοπλισμένη με μια διάταξη επιτήρησης της θερμοκρασίας με αισθητήρα NTC, η οποία περιορίζει την φόρ- τιση της μπαταρίας εντός μιας περιοχής θερμοκρασίας από 0 °C έως 45 °C. Μ’ αυτόν τον τρόπο επιτυγχάνεται η αύξηση της δι- άρκειας ζωής της μπαταρίας. Δώστε προσοχή στις υποδείξεις απόσυρσης. Αφαίρεση μπαταρίας Η μπαταρία 7 διαθέτει δυο βαθμίδες ασφαλείας, οι οποίες εμποδίζουν την πτώση της μπαταρίας όταν πατηθεί κατά λάθος το πλήκτρο απομανδάλωσης 8. Όταν η μπαταρία είναι τοποθε- τημένη μέσα στο ηλεκτρικό εργαλείο παραμένει στη σωστή θέ- ση χάρη στην πίεση ενός ελατηρίου. Για να αφαιρέσετε την μπαταρία 7 πατήστε το πλήκτρο απομαν- δάλωσης 8 και αφαιρέστε την μπαταρία από το μπροστινό μέ- ρος του ηλεκτρικού εργαλείου. Μην εφαρμόσετε βία. Αντικατάσταση εργαλείου (βλέπε εικόνα A) Πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το ηλε- κτρικό εργαλείο (π. χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και όταν πρόκειται να το μεταφέρετε θέστε το διακόπτη αλλαγής φοράς περιστροφής στη μεσαία θέση. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. Μπουλονόκλειδο μπαταρίας GDR 14,4 V-LI MF GDR 18 V-LI MF Αριθμός ευρετηρίου 3 601 JA1 9.. 3 601 JA1 0.. Ονομαστική τάση V= 14,4 18 Αριθμός στροφών χωρίς φορτίο – 1η ταχύτητα – 2η ταχύτητα – Τρόπος λειτουργίας βίδωμα με κρούση min

0 –3200 0 –3200 μέγ. ροπή στρέψης περίπτωση σκληρού βιδώματος σύμφωνα με ISO 5393 Nm 150 160 Βίδες μηχανών Ø mm M6 –M14 M6 – M14 μέγιστη Ø τρυπανιού (1η/2η ταχύτητα)

10/8 21/10 10/8 21/10 Υποδοχή εργαλείου ¼" εσωτερικό εξάγωνο ¼" εσωτερικό εξάγωνο Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 1,8 1,9 Τα τεχνικά χαρακτηριστικά εξακριβώθηκαν με μπαταρία από τη συσκευασία. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 76 Monday, December 17, 2012 2:13 PMΕλληνικά | 77 Bosch Power Tools 1 609 92A 00N | (17.12.12) Τοποθέτηση των εργαλείων Τραβήξτε το κέλυφος μανδάλωσης 2 προς τα εμπρός, εισάγετε το εργαλείο τέρμα στην υποδοχή εργαλείου 1 και αφήστε πάλι ελεύθερο το κέλυφος μανδάλωσης 2 για να μανδαλώσετε το ερ-

Να χρησιμοποιείτε πάντοτε μύτες βιδώματος με ασφάλιση μπίλι- ας 12 κατά (DIN 3126-E6.3). Μπορείτε να χρησιμοποιήσετε και άλλες μύτες βιδώματος 14 με τη βοήθεια ενός φορέα γενι- κής χρήσης 13 με ασφάλιση μπίλιας. Αφαίρεση του εργαλείου Τραβήξτε το κέλυφος μανδάλωσης 2 προς τα εμπρός και αφαι- ρέστε το εργαλείο.

Τρόπος λειτουργίας βίδωμα με κρούση Η υποδοχή εργαλείου 1 μαζί με το τοποθετημένο εργαλείο κι- νείται από έναν ηλεκτροκινητήρα δια μέσου ενός συμπλέκτη και ενός κρουστικού μηχανισμού. Η διαδικασία εργασίας λαμβάνει χώρα σε δυο φάσεις: Βίδωμα και Σφίξιμο (Μηχανισμός κρούσης ενεργός). Ο κρουστικός μηχανισμός ενεργοποιείται μόλις σφίξει η κοχλιο- σύνδεση και γι’ αυτό επιβαρύνεται ο κινητήρας. Μ’ αυτόν τον τρόπο ο κρουστικός μηχανισμός μετατρέπει την ισχύ του κινητή- ρα σε ομοιόμορφες περιστροφικές κρούσεις. Κατά το λύσιμο βι- δών ή παξιμαδιών η διαδικασία αυτή εξελίσσεται αντίστροφα.

Τοποθέτηση της μπαταρίας Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες ιόντων λιθί- ου της Bosch με τάση ίδια μ’ αυτήν που αναφέρεται επά- νω στην πινακίδα κατασκευαστή του ηλεκτρικού σας ερ- γαλείου. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς. Για την προστασία του ηλεκτρικού εργαλείου από τυχόν αθέλη- τη εκκίνηση να γυρίζετε το διακόπτη αλλαγής φοράς περιστρο- φής 9 στη μεσαία θέση. Ωθήστε τη φορτωμένη μπαταρία 7 από εμπρός μέσα στο πέλμα του ηλεκτρικού εργαλείου μέχρι να μανδαλώσει ασφαλώς. Ρύθμιση φοράς περιστροφής (βλέπε εικόνα B) Με το διακόπτη αλλαγής φοράς περιστροφής 9 μπορείτε ν’ αλ- λάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό, όμως, δεν είναι δυνατό όταν ο διακόπτης ΟΝ/OFF 10 είναι πα-

Δεξιόστροφη κίνηση: Για το βίδωμα βιδών, το σφίξιμο παξιμα- διών και για τρύπημα πατήστε το διακόπτη αλλαγής περιστρο- φής 9 τέρμα αριστερά. Αριστερόστροφη κίνηση: Για το λύσιμο και το ξεβίδωμα βι- δών, παξιμαδιών καθώς και για τρύπημα πατήστε το διακόπτη αλλαγής περιστροφής 9 τέρμα δεξιά. Ρύθμιση του τρόπου λειτουργίας (βλέπε εικόνα C) Με το διακόπτη «Τρύπημα/Βίδωμα» 4 επιλέγεται ο τρόπος λει- τουργίας του ηλεκτρικού εργαλείου. Υπόδειξη: Να αλλάζετε τον τρόπο λειτουργίας μόνο όταν το ηλεκτρικό εργαλείο βρίσκεται εκτός λειτουργίας! Διαφορετικά το ηλεκτρικό εργαλείο μπορεί να υποστεί ζημιά. Για να αλλάξετε τον τρόπο λειτουργίας ωθείστε το διακόπτη «Τρύπημα/Βίδωμα» 4 στην επιθυμητή θέση. Σε περίπτωση που ο διακόπτης «Τρύπημα/Βίδωμα» 4 δεν μπο- ρεί να ωθηθεί τέρμα, τότε πατήστε ελαφρά και ακολούθως αφή- στε ελεύθερο το διακόπτη ON/OFF περιστροφής 10 πριν ωθή- σετε το διακόπτη «Τρύπημα/Βίδωμα» 4 στην επιθυμητή θέση. Να ωθείτε πάντοτε τέρμα το διακόπτη «Τρύπημα/Βίδω- μα» 4. Η λειτουργία χωρίς να είναι πατημένος τέρμα ο διακό- πτης «Τρύπημα/Βίδωμα» 4 μπορεί να οδηγήσει σε βλάβη του ηλεκτρικού εργαλείου. Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το διακόπτη ΟΝ/OFF 10 και κρατήστε τον πατημένο. Η λάμπα 3 ανάβει όταν ο διακόπτης ON/OFF 10 είναι ελαφρά ή τέρμα πατημένος και φωτίζει έτσι την περιοχή εργασίας όταν οι συνθήκες φωτισμού είναι δυσμενείς. Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο αφή- στε ελεύθερο το διακόπτη ON/OFF 10. Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό- κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια. Ρύθμιση αριθμού στροφών Μπορείτε να ρυθμίσετε ομαλά τον αριθμό στροφών του ευρι- σκόμενου σε λειτουργία ηλεκτρικού εργαλείου, ανάλογα με την πίεση που ασκείτε στο διακόπτη ON/OFF 10. Ελαφριά πίεση του διακόπτη ON/OFF 10 έχει σαν αποτέλεσμα χαμηλό αριθμό στροφών. Ο αριθμός στροφών αυξάνει ανάλογα με την αύξηση της πίεσης. Υποδείξεις εργασίας Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα/το πα- ξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Πε- ριστρεφόμενα εργαλεία μπορεί να γλιστρήσουν. Να μην πιέζετε πολύ δυνατά το ηλεκτρικό εργαλείο όταν τρυπάτε. Πολύ ισχυρή πίεση μπορεί να προκαλέσει ζημιά στην αιχμή του τρυπανιού, να επηρεάσει αρνητικά την από- δοση και να ελαττώσει τη διάρκεια ζωής του ηλεκτρικού ερ-

Η ροπή στρέψης εξαρτάται από τη διάρκεια της κρούσης. Η μέ- γιστη ροπή στρέψης που μπορεί να επιτευχθεί αποτελείται από το άθροισμα όλων των μεμονωμένων ροπών στρέψης που εμφανίζονται στις εκάστοτε μεμονωμένες κρούσεις. Η μέγιστη ροπή στρέψης επιτυγχάνεται μετά από διάρκεια κρούσης 6 –10 δευτερολέπτων. Μετά την πάροδο του χρόνου αυτού η ροπή στρέψης αυξάνει μόνο ελάχιστα. Η διάρκεια κρούσης πρέπει να εξακριβώνεται για την εκάστοτε αναγκαία ροπή στρέψης. Η πραγματικά επιτευχθείσα ροπή Θέση για βίδωμα με κρούση Θέση για αργό τρύπημα με τρυπάνια μεγάλης διαμέτρου σε ξύλο, μέταλλο και κεραμικά και πλαστικά υλικά Θέση για γρήγορο τρύπημα με τρυπάνια μι- κρής διαμέτρου σε ξύλο, μέταλλο και κεραμικά και πλαστικά υλικά OBJ_BUCH-1051-002.book Page 77 Monday, December 17, 2012 2:13 PM78 | Ελληνικά 1 609 92A 00N | (17.12.12) Bosch Power Tools στρέψη πρέπει να ελέγχεται πάντοτε ε τη βοήθεια ενό δυνα-

Βιδώματα σε σκληρή, ελαστική ή μαλακή θέση Όταν κατά τη διάρκεια ια δοκιή ετρήσετε τι ροπέ στρέ- ψει που εφανίζονται σε ια σειρά κρούσεων και ακολούθω εταφέρετε τι τιέ αυτέ σε ένα διάγραα, λαβάνετε την καπύλη εξέλιξη τη ροπή στρέψη. Το ύψο τη καπύλη αναλογεί στη έγιστη ροπή στρέψη που επιτεύχθηκε, ενώ η κλίση τη δείχνει έσα σε ποιο χρονικό διάστηα επιτεύχθηκε η έγιστη ροπή στρέψη. Η εξέλιξη τη ροπή στρέψη εξαρτάται από του εξή παράγοντε: – Από την αντοχή των βιδών/των παξιαδιών – Από το είδο τη επιφάνεια (ροδέλα, δισκοειδέ ελατήριο,

– Από την αντοχή του υλικού που πρόκειται να βιδωθεί – Από την ύπαρξη και την ποσότητα λίπου στη θέση βιδώατο Ανάλογα προκύπτουν και οι εξή αντίστοιχε περιπτώσει βιδώ-

– Η σκληρή θέση βιδώατο προκύπτει κατά το βίδωα ε- τάλλου επάνω σε έταλλο όταν χρησιοποιούνται ροδέλε. Η έγιστη ροπή στρέψη επιτυγχάνεται ετά από έναν σχετι- κά βραχύ χρόνο κρούση (εγάλη κλίση τη διαδροή χαρα- κτηριστικών). Ο η αναγκαίο χρόνο κρούση βλάπτει όνο

– Η ελαστική θέση βιδώατο προκύπτει κατά το βίδωα ε- τάλλου επάνω σε έταλλο όταν, όω, χρησιοποιούνται ρο- δέλε ελατηρίου, δισκοειδή ελατήρια, πίροι ή βίδε στήριξη καθώ και όταν γίνεται χρήση επεκτάσεων. – Η μαλακή θέση βιδώατο προκύπτει κατά το βίδωα π. χ. ετάλλου επάνω σε ξύλο, ή όταν χρησιοποιούνται ροδέλε από ολύβι ή ίνε. Στην ελαστική και στη αλακή θέση βιδώατο η έγιστη ροπή στρέψη είναι πιο χαηλή από εκείνη στη σκληρή θέση. Είναι επίση απαραίτητο και ένα σηαντικά πιο εγάλο χρόνο

Προσανατολιστικές τιμές για μέγιστες ροπές στρέψης βιδών Στοιχεία σε Nm, υπολογισένα ε βάση τη διατοή τάση. Εκετάλλευση του σηείου θραύση 90 % (υπό συντελεστή τριβή

ges = 0,12). Να διεξάγετε πάντοτε έλεγχο ετρώντα τη ροπή στρέψη ε ένα δυναόετρο.

Πριν βιδώσετε εγάλε, ακριέ βίδε σε σκληρά υλικά θα πρέ- πει πρώτα να ανοίξετε ια τρύπα ε διάετρο ίδια ’ αυτή του πυρήνα του σπειρώατο και βάθο περίπου

Γάντζος ανάρτησης σε ζώνη Με το γάντζο ανάρτηση σε ζώνη 6 πορείτε να αναρτήσετε το ηλεκτρικό εργαλείο π. χ. στη ζώνη σα. Έτσι έχετε ανά πάσα στιγή και τα δυο χέρια σα ελεύθερα και το εργαλείο πρόχειρο. Υποδείξεις για τον άριστο χειρισμό της μπαταρίας Να προστατεύετε την παταρία από υγρασία και νερό. Να αποθηκεύετε την παταρία όνο έσα σε ια περιοχή θερ- οκρασία από 0 °C έω 50 °C. Το καλοκαίρι να ην αφήνετε για παράδειγα την παταρία έσα στο αυτοκίνητο. Να καθαρίζετε κάπου-κάπου τι σχισέ αερισού τη παταρί- α ε ένα αλακό, καθαρό και στεγνό πινέλο. Ένα σηαντικά ειωένο χρόνο λειτουργία ετά τη φόρτιση σηαίνει ότι η παταρία εξαντλήθηκε και πρέπει να αντικατα-

ώστε προσοχή στι υποδείξει απόσυρση. Συντήρηση και Service Συντήρηση και καθαρισμός Πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το ηλε- κτρικό εργαλείο (π. χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και όταν πρόκειται να το μεταφέρετε θέστε το διακόπτη αλλαγής φοράς περιστροφής στη μεσαία θέση. Σε περίπτωση αθέλητη ενεργοποίηση του διακόπτη ON/OFF υπάρχει κίνδυνο τραυατισού. Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

Αλλαγή των ανθρακοψηκτρών (βλέπε εικόνα D) Να ελέγχετε το ήκο των ανθρακοψηκτρών κάθε 2 – 3 ήνε περίπου και, αν χρειαστεί, να τι αντικαθιστάτε. Μην αλλάξετε ποτέ όνο ια ανθρακόψηκτρα! Υπόδειξη: Να χρησιοποιείτε ανθρακόψηκτρε από την Bosch, που προορίζονται για το προϊόν σα. – Λύστε τα καλύατα 16 ε ένα κατάλληλο κατσαβίδι. – Αλλάξτε τι υπό τάση ελατηρίου ευρισκόενε ανθρακόψη- κτρε 15 και βιδώστε πάλι τα καπάκια. Αν παρ’ όλε τι επιεληένε εθόδου κατασκευή κι ελέγχου το ηλεκτρικό εργαλείο σταατήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτηένο συ- νεργείο για ηλεκτρικά εργαλεία τη Bosch. Κλάσεις αντοχής σύμφωνα με DIN 267 Στάνταρ βίδες Όρθιες, σταθερές βίδες

OBJ_BUCH-1051-002.book Page 78 Monday, December 17, 2012 2:13 PMTürkçe | 79 Bosch Power Tools 1 609 92A 00N | (17.12.12) Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγ- γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή. Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα- κτικά τους.

Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αε- ροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διά- φορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχί- ου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Να αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.
