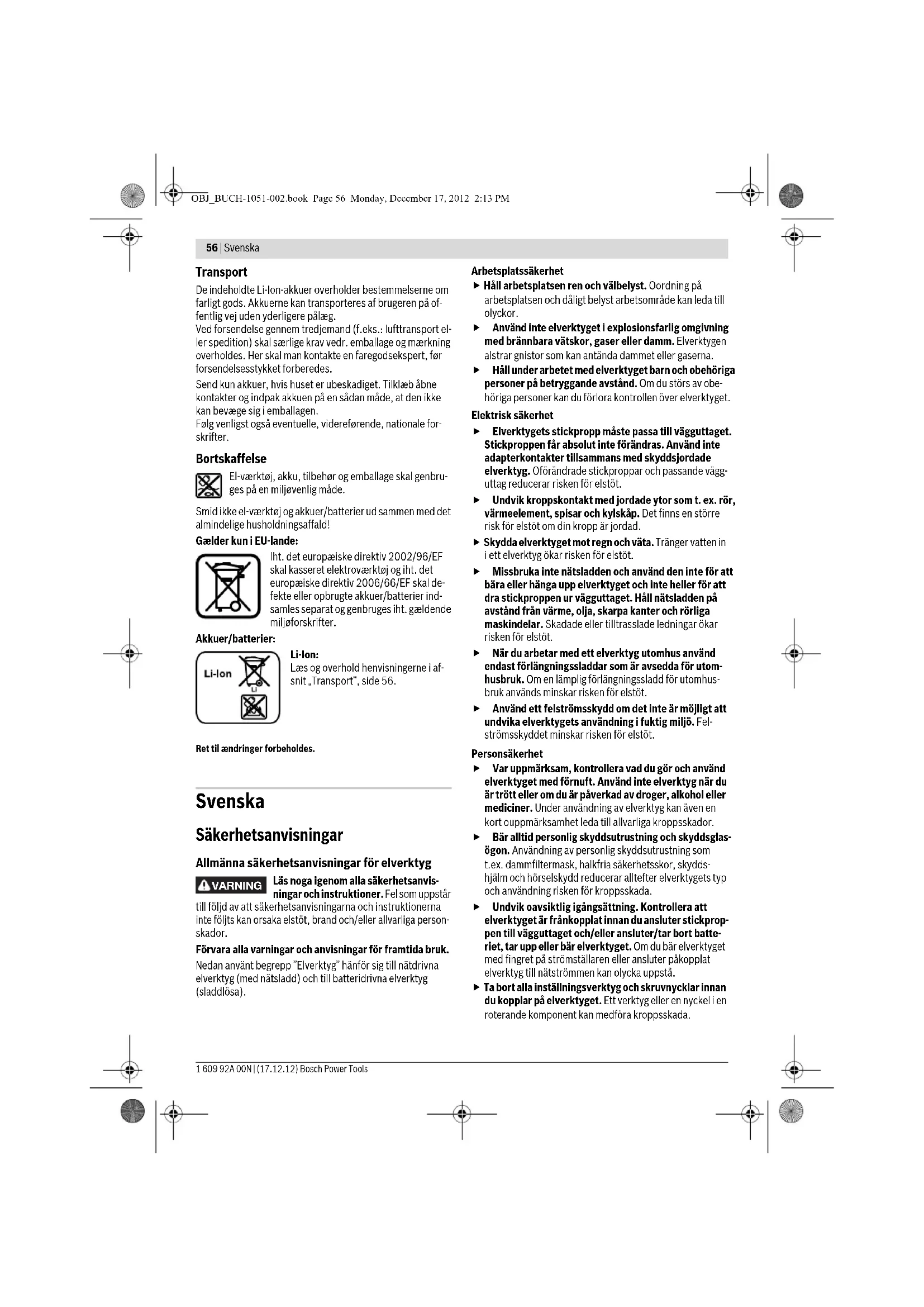

OBJ_BUCH-1051-002.book Page 55 Monday, December 17, 2012 2:13 PM56 | Svenska 1 609 92A 00N | (17.12.12) Bosch Power Tools Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale for- skrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2002/96/EF skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal de- fekte eller opbrugte akkuer/batterier ind- samles separat og genbruges iht. gældende miljøforskrifter. Akkuer/batterier: Li-Ion: Læs og overhold henvisningerne i af- snit „Transport“, side 56. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. VARNING OBJ_BUCH-1051-002.book Page 56 Monday, December 17, 2012 2:13 PMSvenska | 57 Bosch Power Tools 1 609 92A 00N | (17.12.12) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Omsorgsfull hantering och användning av sladdlösa elverktyg Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropps- skada och brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dess- utom läkare. Batterivätskan kan medföra hudirritation och brännskada. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för borrmaskiner och skruvdragare Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metallde- lar under spänning och leda till elstöt. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distribu- tionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Borrning i vattenledning kan förorsaka sakskador. Slå genast ifrån elverktyget om insatsverktyget block- erar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. Insatsverktyget blockerar om: — elverktyget överbelastas eller — snedvrids i arbetsstycket. Håll stadigt tag i elverktyget. Vid idragning och urdrag- ning av skruvar kan kortvarigt höga reaktionsmoment upp- stå. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger. I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Från ett defekt batteri kan vätska rinna ut och väta föremål i närheten. Kontrollera berörda delar. Rengör eller byt ut dem vid behov. Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning. Använd endast originalbatterier från Bosch med den spänning som anges på elverktygets typskylt. Om andra batterier används, t. ex. kopierade batterier, reno- verade batterier eller batterier av främmande fabrikat, finns risk för att batteriet exploderar och orsakar person- och materialskador. OBJ_BUCH-1051-002.book Page 57 Monday, December 17, 2012 2:13 PM58 | Svenska 1 609 92A 00N | (17.12.12) Bosch Power Tools Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för i- och urdragning av skruvar samt för åtdragning och lossning av muttrar inom angivet dimensions- område. I borrläge och med lämpliga insatsverktyg kan även elverktyget användas för borrning i trä, metall, keramik och plast. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Verktygsfäste 2 Spärrhylsa 3 Lampa ”Power Light” 4 Omkopplare ”borrning/skruvdragning” 5 Handlovsrem 6 Bältesclips* 7 Batteri* 8 Batteriets upplåsningsknapp* 9 Riktningsomkopplare 10 Strömställare Till/Från 11 Borr med sexkantskaft* 12 Skruvbits med kulspärr* 13 Universalbitshållare* 14 Skruvbits* 15 Kolborstar 16 Skyddskåpa *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck- snivå 93 dB(A); ljudeffektnivå 104 dB(A). Onoggrannhet K=3dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: Dragning av skruvar och muttrar i maximalt tillåten storlek:

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betyd- ligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Tekniska data Sladdlös slående skruvdragare GDR 14,4 V-LI MF GDR 18 V-LI MF Produktnummer 3 601 JA1 9.. 3 601 JA1 0.. Märkspänning V= 14,4 18 Tomgångsvarvtal –1. växelläget –2. växelläget – Driftsätt slående skruvdragning min

0 –3200 0 –3200 Max. åtdragningsmoment för hårt skruvförband enligt ISO 5393 Nm 150 160 Maskinskruvar Ø mm M6 – M14 M6 –M14 max. borr-Ø (1./2. växelläget) –Stål –Trä

10/8 21/10 10/8 21/10 Verktygsfäste ¼" Invändig sexkant ¼" Invändig sexkant Vikt enligt EPTA-Procedure 01/2003 kg 1,8 1,9 Tekniska data baserade på medlevererad batterimodul. OBJ_BUCH-1051-002.book Page 58 Monday, December 17, 2012 2:13 PMSvenska | 59 Bosch Power Tools 1 609 92A 00N | (17.12.12) Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestäm- melserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage Batteriets laddning Använd endast de laddare som anges på tillbehörssi- dan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget. Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)” skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas. Batteriet är försedd med en NTC-temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mel- lan 0 °C och 45 °C. Härvid uppnår batteriet en lång brukstid. Beakta anvisningarna för avfallshantering. Borttagning av batteri Batteriet 7 är försedd med två låssteg som hindrar batteriet från att falla ut om dess upplåsningsknapp 8 oavsiktligt trycks. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge. Ta bort batterimodulen 7 genom att trycka på upplåsnings- knappen 8 och dra sedan batterimodulen framåt ur elverkty- get. Bruka inte våld. Verktygsbyte (se bild A) Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Insättning av insatsverktyg Dra spärrhylsan 2 framåt, skjut in insatsverktyget mot stopp i verktygsfästet 1 och släpp åter spärrhylsan 2 för låsning av insatsverktyget. Använd endast skruvbits med kulspärr 12 (DIN 3126-E6.3). Andra skruvbits 14 kan användas i kombination med univer- salhållare med kulspärr 13. Borttagning av insatsverktyget Dra spärrhylsan 2 framåt och ta bort insatsverktyget. Drift Funktion vid slående skruvdragning Med hjälp av en växel och ett slagverk driver en elmotor verk- tygsfästet 1 med insatsverktyget. Arbetsprocessen består av två faser: Skruvning och Åtdragning (slagverket är aktivt). Slagverket startar när skruvförbandet kör fast och motorn belastas. Slagverket omvandlar nu motorns kraft till jämna vridslag. Lossning av skruvar och muttrar förlöper i omvänd ordningsföljd. Driftstart Insättning av batteri Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt. Används andra batterier finns risk för kroppsskada och brand. Ställ riktningsomkopplaren 9 i mittläge för att skydda elverk- tyget mot oavsiktlig inkoppling. Skjut in uppladdad batterimodul 7 framifrån i elverktygets fot tills batterimodulen låses. Inställning av rotationsriktning (se bild B) Med riktningsomkopplaren 9 kan elverktygets rotationsrikt- ning ändras. Vid nedtryckt strömställare Till/Från 10 kan omkoppling inte ske. Högergång: För idragning av skruvar, åtdragning av muttrar och för borrning vrid riktningsomkopplaren 9 åt vänster mot stopp. Vänstergång: För lossning och urdragning av skruvar, mutt- rar och borrning tryck riktningsomkopplaren 9 åt höger mot stopp. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 59 Monday, December 17, 2012 2:13 PM60 | Svenska 1 609 92A 00N | (17.12.12) Bosch Power Tools Inställning av driftsätt (se bild C) Välj med omkopplaren ”borrning/skruvdragning” 4 önskat driftsätt för elverktyget. Anvisning: Ändring av driftsätt får endast ske på frånkopplat elverktyg! I annat fall kan elverktyget skadas. För växling av driftsätt skjut omkopplaren ”borrning/skruv- dragning” 4 till önskat läge. Om omkopplaren ”borrning/skruvdragning” 4 inte kan skjutas mot stopp, tryck lätt på strömställaren 10 och släpp den igen innan omkopplaren ”borrning/skruvdragning” 4 skjuts till öns- kat läge. Omkopplaren ”borrning/skruvdragning” 4 ska alltid skjutas mot stopp. Om omkopplaren ”borrning/skruv- dragning” 4 inte ställts om fullständigt finns risk för att elverktyget skadas. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 10 och håll den nedtryckt. Lampan 3 lyser vid lätt eller helt nedtryckt strömställare Till/ Från 10 och belyser arbetsområdet vid ogynnsamma belys- ningsförhållanden. För frånkoppling av elverktyget släpp strömställaren Till/ Från 10. För att spara energi, koppla på elverktyget endast när du vill använda det. Inställning av varvtal Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 10. Ett lätt tryck på strömställaren Till/Från 10 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet. Arbetsanvisningar Elverktyget ska vara frånkopplat när det förs mot mut- tern/skruven. Roterande insatsverktyg kan slira bort. Tryck inte elverktyget för kraftigt vid borrning. För kraftigt tryck kan skada borrspetsen, nedsätta effekten och förkorta elverktygets livslängd. Vridmomentet är beroende av slagtiden. Det maximalt upp- nådda vridmomentet resulterar i summan av de enkelvridmo- ment som uppnåtts vid alla slag. Maximalt vridmoment upp- nås efter en slagtid på 6–10 sekunder. Efter denna tid ökar åtdragningsmomentet endast minimalt. Slagtiden ska bestämmas för varje erforderligt åtdragnings- moment. Det uppnådda åtdragningsmomentet ska kontrolle- ras med en momentnyckel. Skruvförband med hårt, fjädrande eller mjukt säte Om de vridmoment som vid ett försök uppnåtts i en slagserie överförs till ett diagram fås en kurva för vridmomentsförlop- pet. Kurvans höjd motsvarar maximalt uppnåeligt vridmo- ment och dess stigning den tid som behövs för detta vridmo- ment. Vridmomentsförloppet är beroende av följande faktorer: – Skruvarnas/muttrarnas hållfasthet – Underlaget (bricka, tallriksfjäder, tätning) – Aktuella materialets hållfasthet – Smörjning vid skruvförbandet Härav följer följande användningsfall: – Hårt säte förekommer vid förskruvningar av metall mot metall när underläggsbrickor används. Efter en relativt kort slagtid har maximalt vridmoment uppnåtts (brant karakteristik). Onödigt lång slagtid skadar endast maski- nen. – Fjädrande säte förekommer vid förskruvningar av metall mot metall vid användning av fjäderringar, tallriksfjädrar, stagbultar eller skruvar/muttrar med koniskt säte samt vid användning av förlängningar. – Mjukt säte förekommer vid förskruvningar av t.ex. metall mot trä eller vid användning av bly- eller fiberbrickor som underlag. Vid fjädrande resp. mjukt säte är det maximala åtdragnings- momentet mindre än vid hårt säte. Dessutom krävs en betyd- ligt längre slagtid. Riktvärden för maximala skruvåtdragningsmoment Uppgifter i Nm, beräknat baserande på spänningstvärsnittet med utnyttjande av sträckgränsen 90 % (vid en friktionskoefficient

ges = 0,12). Uppnått åtdragningsmoment ska alltid kontrolleras med en momentnyckel. Läge för slående skruvdragning Läge för långsam borrning med stor borrdia- meter i trä, metall, keramik och plast Läge för snabb borrning med liten borrdia- meter i trä, metall, keramik och plast Hållfasthetsklasser enligt DIN 267 Standardskruvar Högfasta skruvar
