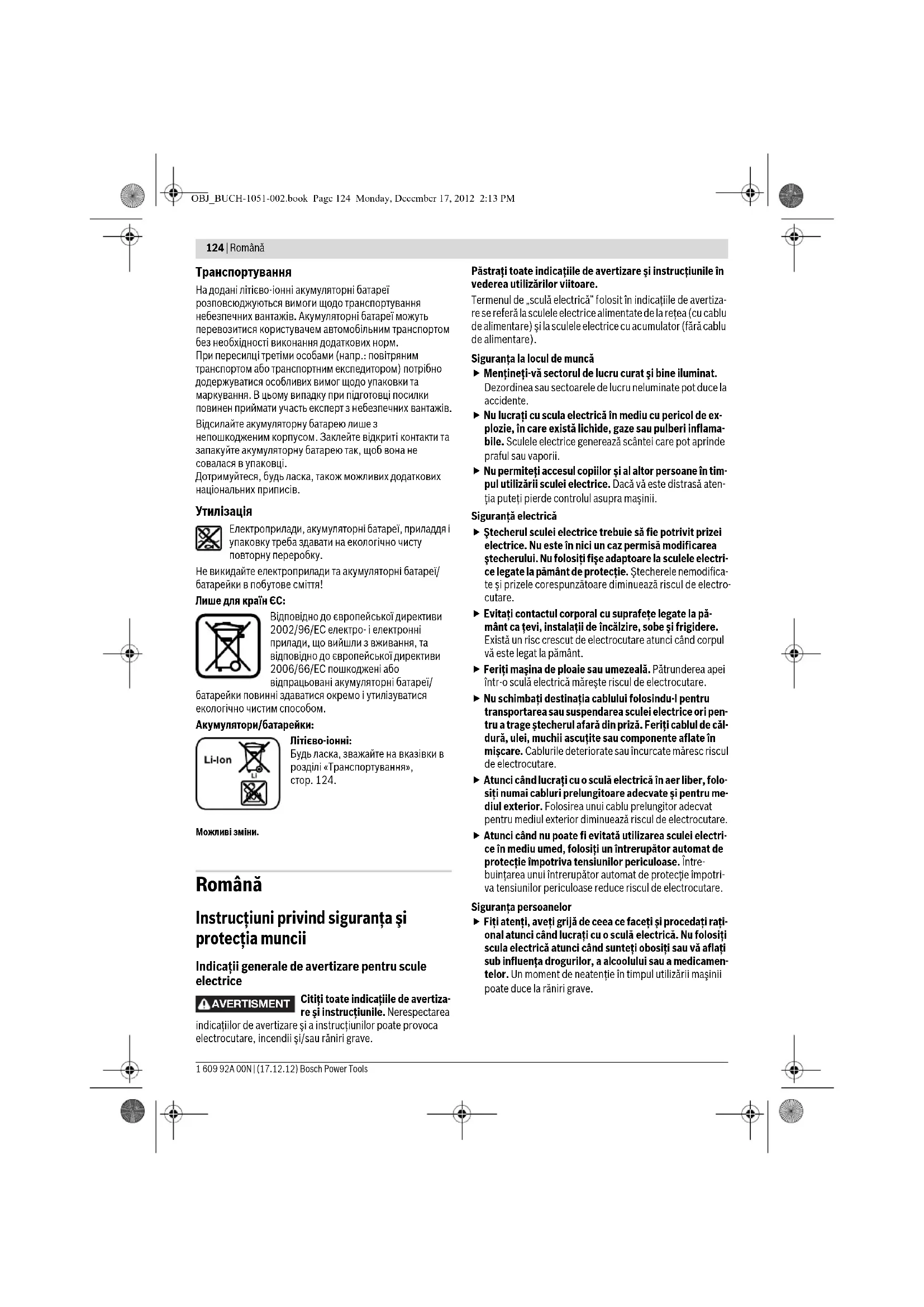

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроприлади та акумуляторні батареї/ батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2002/96/EС електро- і електронні прилади, що вийшли з вживання, та відповідно до європейської директиви 2006/66/EС пошкоджені або відпрацьовані акумуляторні батареї/ батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі «Транспортування», стор. 124. Можливі зміни. Română Instrucţiuni privind siguranţa şi protecţia muncii Indicaţii generale de avertizare pentru scule electrice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la p ământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafeţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţ ie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. AVERTISMENT OBJ_BUCH-1051-002.book Page 124 Monday, December 17, 2012 2:13 PMRomână | 125 Bosch Power Tools 1 609 92A 00N | (17.12.12) Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească . Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare da ţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Manevrarea şi utilizarea atentă a sculelor electrice cu acu- mulator Încărcaţi acumulatorii numai în încărcătoarele reco- mandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor ti- puri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. Feriţi acumulatorii nefolosiţi de agrafele de birou, mo- nede, chei, cuie, şuruburi sau alte obiecte metalice mi- ci, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu.

În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de con- tact accidental clătiţi bine cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. Lichidul scurs din acumu- lator poate duce la iritaţii ale pielii sau la arsuri. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni privind siguranţa pentru maşini de găurit şi maşini de găurit/înşurubat Apucaţi scula electrică de suprafeţele de prindere izo- late atunci când executaţi lucrări la care capul de şuru- belniţă sau şurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. Folosiţi detectoare adecvate pentru a depista conduc- tori şi conducte de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Atinge- rea conductorilor electrici poate duce la incendiu şi elec- trocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pa- gube materiale. Opriţi imediat scula electrică dacă dispozitivul de lucru se blochează. Fiţi pregătiţi la reculul generat de acest blocaj. Dispozitivul de lucru se blochează dacă: – scula electrică este suprasolicitată sau – este răsucită în piesa de lucru. Apucaţi strâns scula electrică. În timpul înşurubării şi de- şurubării de şuruburi pentru scurt timp pot apărea reacţii puternice. OBJ_BUCH-1051-002.book Page 125 Monday, December 17, 2012 2:13 PM126 | Română 1 609 92A 00N | (17.12.12) Bosch Power Tools Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Păstraţi curăţenia la locul de muncă. Amestecurile de materiale sunt foarte periculoase. Pulberea de metal uşor poate arde sau exploda. Înainte de a pune jos scula electrică aşteptaţi ca aceas- ta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electri- ce. Nu deschideţi acumulatorul. Există pericol de scurtcircu- it. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Va- porii pot irita căile respiratorii. În cazul în care acumulatorul este defect, din acesta se scurge lichidul care umezeşte obiectele învecinate. Ve- rificaţi componentele afectate. Curăţaţ i-le sau, dacă es- te necesar, schimbaţi-le. Folosiţi acumulatorul numai împreună cu scula dum- neavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Folosiţi numi acumulatori originali Bosch având tensiu- nea specificată pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. În cazul utilizării altor acumula- tori, de ex. produse falsificate, acumulatori modificaţi sau de altă fabricaţe, există pericol de răniri şi pagube materi- ale cauzate de explozia acumulatorului. Descrierea produsului şi a performanţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula electrică este destinată înşurubării şi deşurubării de şu- ruburi, strângerii şi slăbirii piuliţelor cuprinse în domeniul di- mensiunilor specificate. În poziţia de găurire şi utilizându-se accesorii corespunzătoare, scula electrică este adecvată şi pentru găurire în lemn, metal, ceramică şi material plastic. Elemente componente Numerotarea elementelor componente se referă la schiţa scu- lei electrice de pe pagina grafică. 1 Sistem de prindere accesorii 2 Dispozitiv de blocare 3 Lampă „Power Light“ 4 Comutator „găurire/înşurubare“ 5 Chingă de transport 6 Clemă de prindere la centură* 7 Acumulator* 8 Tastă deblocare acumulator* 9 Comutator de schimbare a direcţiei de rotaţie 10 Întrerupător pornit/oprit 11 Burghiu cu tijă hexagonală* 12 Cap de şurubelniţă cu dispozitiv de blocare cu bilă* 13 Adaptor universal de prindere* 14 Cap de şurubelniţă* 15 Perii de cărbune 16 Capac *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. Informaţie privind zgomotul/vibraţiile Valorile măsurate pen tru zgomot au fost determinate conform EN 60745. Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 93 dB(A); nivel putere so- noră 104 dB(A). Incertitudine K=3 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745: Strângerea şuruburilor şi piuliţelor în limitele dimensiunilor maxim admise: a

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreţine- re satisfăcătoare, nivelul vibraţiilor se poate abate de la valoa- rea specificată. Aceasta poate amplifica considerabil solicita- rea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. OBJ_BUCH-1051-002.book Page 126 Monday, December 17, 2012 2:13 PMRomână | 127 Bosch Power Tools 1 609 92A 00N | (17.12.12) Date tehnice Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ este în conformitate cu următoarele standarde şi documente normative: EN 60745 conform pre- vederilor Directivelor 2011/65/UE, 2004/108/CE, 2006/42/CE. Documentaţie tehnică (2006/42/CE) la: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montare Încărcarea acumulatorului Folosiţi numai încărcătoarele menţionate la pagina de accesorii. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică. Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a asigura funcţionarea la capacitatea nominală a acumulatoru- lui, înainte de prima utilizare încărcaţi complet acumulatorul în încărcător. Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viaţă. O întrerupere a procesului de încărcare nu dăunează acumula- torului. Acumulatorul cu tehnologie litiu-ion este protejat prin „Elec- tronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deco- nectată printr-un circuit de protecţie: dispozitivul de lucru nu se mai mişcă. După deconectarea automată a sculei electrice nu mai apăsaţi pe întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora. Acumulatorul este prevăzut cu sistem NTC de supraveghere a temperaturii care permite încărcarea în domeniul de tempe- raturi cuprinse între 0 ° C şi 45 ° C. Astfel se obţine o durată de viaţă mai îndelungată a acumulatorilor. Respectaţi instrucţiunile privind eliminarea. Extragerea acumulatorului Acumulatorul 7 este prevăzut cu două trepte de blocare, care au rolul de a împiedica acumulatorul să cadă afară din scula electrică, în cazul apăsării involuntare a tastei de deblocare a acumulatorului 8. Cât timp acumulatorul este introdus în scu- la electrică, el este ţinut pe poziţie prin forţa elastică a unui arc. Pentru extragerea acumulatorului 7 apăsaţi tasta de debloca- re 8 şi extrageţ i acumulatorul din scula electrică trăgându-l spre înainte. Nu forţaţi. Schimbarea accesoriilor (vezi figura A) Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea dispozitivelor, etc.) cât şi în timpul transportului şi depozitării acesteia aduceţi comutatorul de schimbare a direcţiei de rotaţie în pozi- ţia de mijloc. În cazul acţionării involuntare a întrerupăto- rului pornit/oprit există pericol de rănire. Maşină de găurit/înşurubat cu percuţie cu acumulator GDR 14,4 V-LI MF GDR 18 V-LI MF Număr de identificare 3 601 JA1 9.. 3 601 JA1 0.. Tensiune nominală V= 14,4 18 Turaţie la mersul în gol –Treapta 1-a – Treapta a 2-a –Mod de funcţionare înşurubare cu percuţie rot./min rot./min rot./min 0–750 0–2800 0–2800 0–750 0 –2800 0 –2800 Număr percuţii rot./min 0 –3200 0 –3200 Moment de torsiune maxim înşurubare dură, conform ISO 5393 Nm 150 160 Diam. şuruburi de maşini mm M6 – M14 M6 – M14 Diam. maxim de găurire (treapta 1-a/2-a) –Oţel –Lemn

10/8 21/10 10/8 21/10 Sistem de prindere accesorii ¼" hexagon interior ¼" hexagon interior Greutate conform EPTA-Procedure 01/2003 kg 1,8 1,9 Date tehnice determinate cu acumulatorul din setul de livrare. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 127 Monday, December 17, 2012 2:13 PM128 | Română 1 609 92A 00N | (17.12.12) Bosch Power Tools Introducerea accesoriului Trageţi înainte manşonul de blocare 2, împingeţi accesoriul până la punctul de oprire în sistemul de prindere a accesorii- lor 1 şi eliberaţi din nou manşonul de blocare 2, pentru a fixa accesoriul. Folosiţi numai capete de şurubelniţă cu dispozitiv de blocare cu bilă 12 (DIN 3126-E6.3). Puteţi monta alte capete de şu- rubelniţă 14 prin intermediul unui suport universal pentru ca- pete de şurubelniţă cu dispozitiv de blocare cu bilă 13. Extragerea accesoriului Trageţi înainte manşonul de blocare 2 şi extrageţi accesoriul. Funcţionare Mod de funcţionare înşurubare cu percuţie Sistemul de prindere a accesoriilor 1 împreună cu accesoriul sunt antrentate de un electromotor prin intermediul angrena- jului şi al mecanismului de percuţie. Procesul de lucru este alcătuit din două faze: Înşurubare şi strângere (mecanismul de percuţie în acţiune). Mecanismul de percuţie intră în acţiune imediat ce îmbinarea prin înşurubare se blochează, solicitând astfel motorul. Meca- nismul de percuţie transformă puterea motorului în percuţii rotative uniforme. La slăbirea şuruburilor sau piuliţelor acest proces se desfăşoară în sens invers. Punere în funcţiune Montarea acumulatorului Folosiţi numai acumulatori cu tehnologie litiu-ion origi- nali Bosch având aceeaşi tensiune cu cea specificată pe plăcuţa indicatoare a sculei dumneavoastră electrice. Întrebuinţarea altor acumulatori poate duce la răniri şi pe- ricol de incendii. Aduceţi comutatorul de schimbare a direcţiei de rotaţie 9 în poziţia din mijloc pentru a proteja scula electrică împotriva pornirii accidentale. Împingeţi din faţă acumulatorul încărcat 7 în soclul sculei elec- trice, până când acumulatorul va fi închis în condiţii de sigu- ranţă în acesta. Reglarea direcţiei de rotaţie (vezi figura B) Cu comutatorul de schimbare a direcţiei de rotaţie 9 puteţi schimba direcţia de rotaţie a sculei electrice. Atunci când întrerupătorul pornit/oprit 10 este apăsat acest lucru nu mai este însă posibil. Funcţionare spre dreapta: Pentru înşurubarea de şuruburi, strângerea piuliţelor şi găurire, apăsaţi comutatorul de schim- bare a direcţiei de rotaţie 9 şi împingeţi-l spre stânga până la punctul de oprire. Funcţionare spre stânga: Pentru slăbirea resp. deşurubarea de şuruburi, piuliţe şi găurire, apăsaţi comutatorul de schim- bare a direcţiei de rota ţie 9 împingânu-l spre dreapta, până la punctul de oprire. Reglarea modului de funcţionare (vezi figura C) Cu ajutorul comutatorului „găurire/înşurubare“ 4 selectaţi modul de funcţionare al sculei electrice. Indicaţie: Nu modificaţi modul de funcţionare decât cu scula electrică oprită! În caz contrar scula electrică se poate deteri- ora. Pentru schimbarea modului de funcţionare împingeţi comuta- torul „găurire/înşurubare“ 4 aducându-l în poziţia dorită. În cazul în care comutatorul „găurire/înşurubare“ 4 nu poate fi împins până la punctul de oprire, apăsaţi uşor întrerupătorul pornit/oprit 10 şi eliberaţi-l din nou, înainte de a împinge co- mutatorul „găurire/înşurubare“ 4 în poziţia dorită. Împingeţi comutatorul „găurire/înşurubare“ 4 întot- deauna până la punctul de oprire. Funcţionarea în conti- nuare a sculei electrice, în cazul în care comutatorul „găuri- re/înşurubare“ 4 nu a fost impins până la punctul de oprire, poate duce la defectarea acesteia. Pornire/oprire Apăsaţi pentru punerea în funcţiune a sculei electrice între- rupătorul pornit/oprit 10 şi ţineţi-l apăsat. Lampa 3 se aprinde atunci când întrerupătorul pornit/oprit

este apăsat puţin sau la maximum şi face posibilă ilumina- rea sectorului de lucru în cazul în care condiţiile de luminozita- te sunt necorspunzătoare. Pentru oprirea sculei electrice eliberaţi întrerupătorul pornit/ oprit 10. Pentru a economisi energie, ţineţi scula electrică pornită nu- mai atunci când o folosiţi. Reglarea turaţiei Puteţi regla fără trepte turaţia sculei electrice deja pornite, exercitând o apăsare mai puternică sau mai uşoară asupra în- trerupătorului pornit/oprit 10. O apăsare uşoară asupra întrerupătorului pornit/oprit 10 are drept efect o turaţie scăzută. Pe măsură ce apăsarea creşte, turaţie se măreşte şi ea. Instrucţiuni de lucru Puneţi scula electrică pe piuliţă/şurub numai în stare oprită. Accesoriile aflate în mişcare de rotaţie pot altfel aluneca. Nu apăsaţi excesiv scula electrică în timpul găuririi. O apăsare prea puternică poate deteriora vârful burghiului, afecta performanţele de lucru şi scurta durata de viaţă a sculei electrice. Momentul de torsiune depinde de durata percuţiilor. Momen- tul de torsiune maxim atins rezultă din însumarea tuturor mo- mentelor de torsiune individuale, obţinute prin percuţii. Mo- mentul de torsiune maxim este atins după o durată a percuţii- lor de 6–10 secunde. După acest timp, momentul de strân- gere nu mai creşte decât extrem de puţin. Poziţie de înşurubare cu percuţie Poziţie de găurire lentă pentru executarea unor găuri cu diametre mari în lemn, metal, ceramică şi material plastic Poziţie de găurire rapidă pentru executarea unor găuri cu diametre mici în lemn, metal, ceramică şi material plastic OBJ_BUCH-1051-002.book Page 128 Monday, December 17, 2012 2:13 PMRomână | 129 Bosch Power Tools 1 609 92A 00N | (17.12.12) Durata percuţiilor trebuie determinată separat pentru fiecare moment de strângere necesar. Momentul de strângere atins efectiv se va verifica întotdeauna cu o cheie dinamometrică. Înşurubări dure, elastice sau moi Dacă, în cadrul unei încercări, se măsoară momentele de tor- siune atinse într-o secvenţă de percuţii şi apoi se realizează o diagramă a acestora, se va obţine curba de variaţie a momen- telor de torsiune. Punctul maxim al curbei corespunde mo- mentului de torsiune maxim ce poate fi atins, iar înclinarea curbei arată în cât timp va fi atins acesta. Variaţia momentelor de torsiune depinde de următorii facto- rii: –Rezistenţa şuruburilor/piuliţelor – Tipul suportului (şaibă, arc-disc, garnitură) –Rezistenţa materialului care trebuie înşurubat –Condiţiile de lubrifiere ale îmbinării prin şuruburi În mod corespunzător, rezultă următoarele situaţii de utilizare: – Înşurubarea dură se realizează la îmbinările prin înşuru- bare de metal pe metal, atunci când se folosesc şaibe-su- port. Momentul de torsiune maxim este atins după un timp relativ scurt de percuţie (curba caracteristică cu înclinare mare). Un timp de percuţie inutil de lung nu face decât să dăuneze maşinii. – Înşurubarea elastică se realizează la îmbinările prin înşu- rubare de metal pe metal, totuşi în cazul folosirii inelelor de siguranţă, arcurilor-disc, antretoazelor sau şuruburilor/pi- uliţelor cu ajustaj conic cât şi în cazul folosirii de elemente prelungitoare. – Înşurubarea moale se realizează la îmbinările prin înşuru- bare, de exemplu de metal pe lemn, sau în cazul folosirii drept suport a unor şaibe de plumb sau de fibre. În cazul înşurubării elastice respectiv al înşurubării moi, mo- mentul de strângere maxim este mai slab decât în cazul înşu- rubării dure. Deasemeni, este necesar un timp de percuţie considerabil mai îndelungat. Valori orientative pentru momentele de strângere maxime ale şuruburilor Valorile sunt exprimate în Nm, calculate pe baza secţiunii transversale de strângere; utilizarea limitei de elasticitate 90 % (la un coeficient de frecare μ ges = 0,12). Pentru control, momentul de strângere trebuie întotdeauna verificat cu o cheie dinamomen- trică. Sfaturi utile Înaintea înşurubării de şuruburi mai mari, mai lungi, în materi- ale dure, ar trebui să executaţi o gaură prealabilă de acelaşi di- ametru ca miezul filetului, cu o adâncime de aproximativ

din lungimea şurubului. Clemă de prindere la centură Cu clema de prindere la centură 6 puteţi prinde scula electri- că, de ex. de o centură. Astfel veţi avea ambele mâini libere iar scula electrică vă va fi întotdeauna la îndemână. Indicaţii privind manevrarea optimă a acumulatorului Protejaţi acumulatorul împotriva umezelii şi a apei. Depozitaţi acumulatorul numai în domeniul de temperatură de la 0 °C la 50 °C. Nu lăsaţi acumulatorul în autovehicul, de exemplu pe timpul verii. Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. Un timp de funcţionare considerabil diminuat după încărcare indică faptul că acumulatorul s-a uzat şi trebuie înlocuit. Respectaţi instrucţiunile privind eliminarea. Întreţinere şi service Întreţinere şi curăţare Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea dispozitivelor, etc.) cât şi în timpul transportului şi depozitării acesteia aduceţi comutatorul de schimbare a direcţiei de rotaţie în pozi- ţia de mijloc. În cazul acţionării involuntare a întrerupăto- rului pornit/oprit există pericol de rănire. Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. Schimbarea periilor de cărbune (vezi figura D) Controlaţi lungimea periilor de cărbune la interval de aproxi- mativ 2 – 3 de luni, şi schimbaţi cele două perii de cărbune, dacă este necesar. Nu schimbaţi niciodată numai o singură perie de cărbune! Indicaţie: Folosiţi numai perii de cărbune achiziţionate de la Bosch şi care sunt destinate pentru această sculă electrică. –Slăbiţi capacele 16 cu o şurubelniţă adecvată. –Schimbaţi periile de cărbune 15 ţinute pe poziţie prin pre- siunea arcurilor şi înşurubaţi la loc capacele. Clase de rezistenţă conform DIN 267 Şuruburi standard Şuruburi de rezistenţă superioară

OBJ_BUCH-1051-002.book Page 129 Monday, December 17, 2012 2:13 PM130 | Български 1 609 92A 00N | (17.12.12) Bosch Power Tools Dacă în ciuda procedeelor de fabricaţie şi control riguroase maşina are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electri- ce Bosch. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei electrice. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30 –34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei pri- vind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport a- erian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transpor- tul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale supli- mentare. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambala- jele trebuie direcţionate către o staţie de revalorifica- re ecologică. Nu aruncaţi sculele electrice şi acumulatorii/bateriile în guno- iul menajer! Numai pentru ţările UE: Conform Directivei Europene 2002/96/CE sculele electrice scoase din uz şi, conform Directivei Europene 2006/66/CE, acumu- latorii/bateriile defecte sau consumate tre- buie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful „Transport“, pagina 130. Sub rezerva modificărilor.
