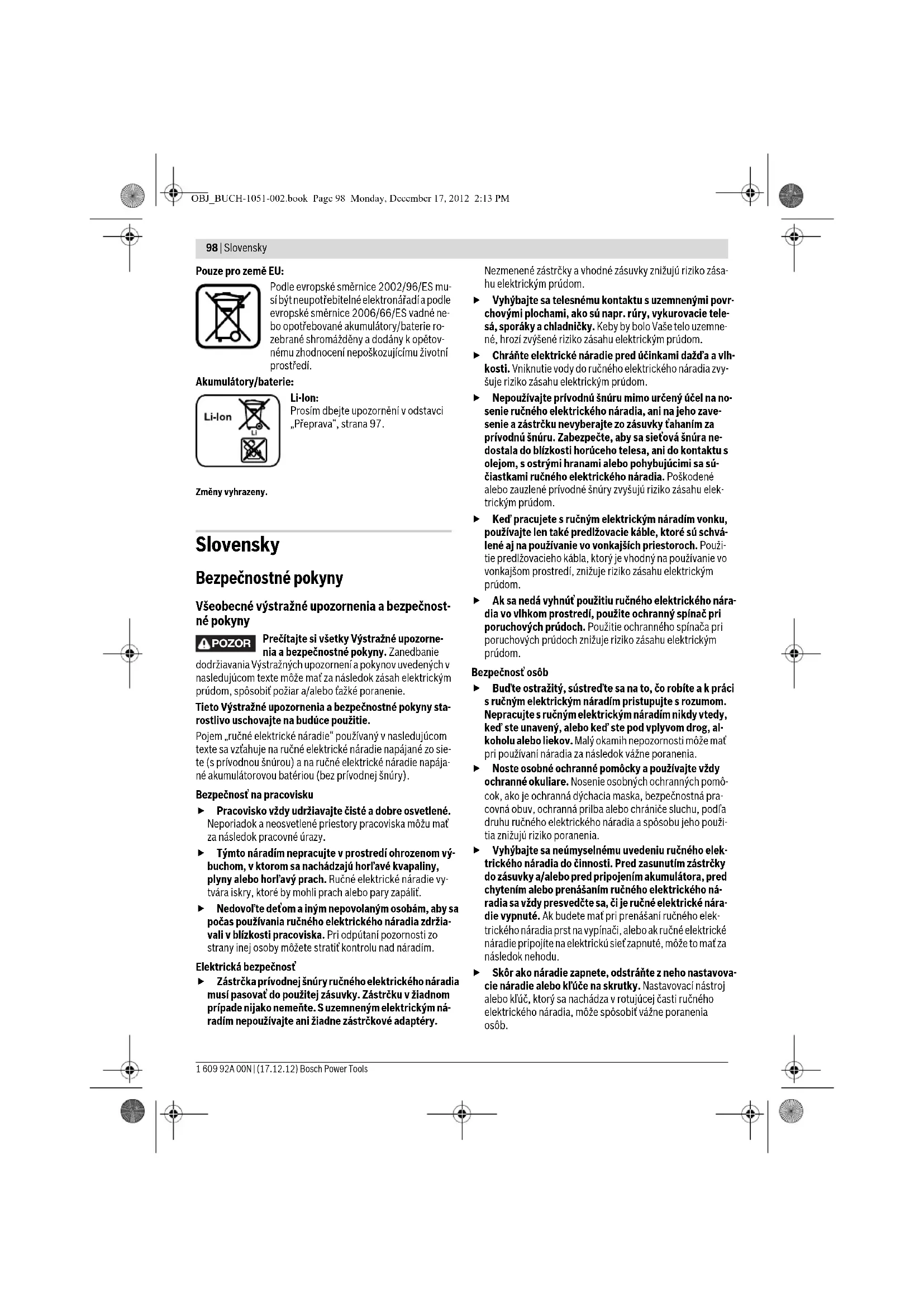

OBJ_BUCH-1051-002.book Page 97 Monday, December 17, 2012 2:13 PM98 | Slovensky 1 609 92A 00N | (17.12.12) Bosch Power Tools Pouze pro země EU: Podle evropské směrnice 2002/96/ES mu- sí být neupotřebitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné ne- bo opotřebované akumulátory/baterie ro- zebrané shromážděny a dodány k opětov- nému zhodnocení nepoškozujícímu životní prostředí. Akumulátory/baterie: Li-Ion: Prosím dbejte upozornění v odstavci „Přeprava“, strana 97. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Všeobecné výstražné upozornenia a bezpečnost- né pokyny Prečítajte si všetky Výstražné upozorne- nia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny sta- rostlivo uschovajte na budúce použitie. Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo sie- te (s prívodnou šnúrou) a na ručné elektrické náradie napája- né akumulátorovou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom vý- buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy- tvára iskry, ktoré by mohli prach alebo pary zapáliť. Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržia- vali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím. Elektrická bezpečnosť Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým ná- radím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása- hu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povr- chovými plochami, ako sú napr. rúry, vykurovacie tele- sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne- né, hrozí zvýšené riziko zásahu elektrickým prúdom. Chráňte elektrické náradie pred účinkami dažďa a vlh- kosti. Vniknutie vody do ručného elektrického náradia zvy- šuje riziko zásahu elektrickým prúdom. Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom. Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schvá- lené aj na používanie vo vonkajších priestoroch. Použi- tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. Ak sa nedá vyhnúť použitiu ručného elektrického nára- dia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Bezpečnosť osôb Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, al- koholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomô- cok, ako je ochranná dýchacia maska, bezpečnostná pra- covná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použi- tia znižujú riziko poranenia. Vyhýbajte sa neúmyselnému uvedeniu ručného elek- trického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického ná- radia sa vždy presvedčte sa, či je ručné elektrické nára- die vypnuté. Ak budete mať pri prenášaní ručného elek- trického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. Skôr ako náradie zapnete, odstráňte z neho nastavova- cie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb. POZOR OBJ_BUCH-1051-002.book Page 98 Monday, December 17, 2012 2:13 PMSlovensky | 99 Bosch Power Tools 1 609 92A 00N | (17.12.12) Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakáva- ných situáciách lepšie kontrolovať. Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu- júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsá- vacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použí- vané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia pra- chom. Starostlivé používanie ručného elektrického náradia a manipulácia s ním Ručné elektrické náradie nikdy nepreťažujte. Používaj- te také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná- radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte nikdy také ručné elektrické náradie, kto- ré má pokazený vypínač. Náradie, ktoré sa už nedá zap- núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra- vy odborníkovi. Skôr ako začnete náradie nastavovať alebo prestavo- vať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá- suvky. Toto preventívne opatrenie zabraňuje neúmyselné- mu spusteniu ručného elektrického náradia. Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. Ručné elektrické náradie starostlivo ošetrujte. Kontro- lujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niekto- ré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vy- meniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. Používajte ručné elektrické náradie, príslušenstvo, na- stavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zoh- ľadnite konkrétne pracovné podmienky a činnosť, kto- rú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám. Starostlivé používanie akumulátorového ručného elek- trického náradia a manipulácia s ním Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjač- ka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo po- žiaru. Do elektrického náradia používajte len príslušné urče- né akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, minca- mi, kľúčmi, klincami, skrutkami alebo s inými drob- nými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulá- tora môže mať za následok popálenie alebo vznik požiaru. Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa- lina z akumulátora môže mať za následok podráždenie po- kožky alebo popáleniny. Servisné práce Ručné elektrické náradie dávajte opravovať len kvalifi- kovanému personálu, ktorý používa originálne náhrad- né súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná. Bezpečnostné pokyny pre vŕtačky a skrutkovače Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohli použitý pracovný nástroj alebo skrutka natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vede- ním, ktoré je pod napätím, môže dostať pod napätie aj ko- vové súčiastky náradia a spôsobiť zásah elektrickým prú- dom. Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kon- takt s elektrickým vodičom pod napätím môže spôsobiť po- žiar alebo mať za následok zásah elektrickým prúdom. Poš- kodenie plynového potrubia môže mať za následok expló- ziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu. Keď sa pracovný nástroj zablokuje, ručné elektrické náradie okamžite vypnite. Buďte pripravený na vznik intenzívnych reakčných momentov, ktoré spôsobia spätný ráz náradia. Pracovný nástroj sa zablokuje v takom prípade, keď: – ručné elektrické náradie je preťažené alebo – je vzpriečené v obrábanom obrobku. Pri práci ručné elektrické náradie dobre držte. Pri uťa- hovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty. OBJ_BUCH-1051-002.book Page 99 Monday, December 17, 2012 2:13 PM100 | Slovensky 1 609 92A 00N | (17.12.12) Bosch Power Tools Zabezpečte obrobok. Obrobok upnutý pomocou upína- cieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Udržiavajte svoje pracovisko v čistote. Mimoriadne ne- bezpečné sú zmesi rôznych materiálov. Prach z ľahkých kovov sa môže ľahko zapáliť alebo explodovať. Počkajte na úplné zastavenie ručného elektrického ná- radia, až potom ho odložte. Pracovný nástroj sa môže za- seknúť a môže zapríčiniť stratu kontroly nad ručným elek- trickým náradím. Akumulátor neotvárajte. Hrozí nebezpečenstvo skrato- vania. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbu- chu. Po poškodení akumulátora alebo v prípade neodborné- ho používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prí- pade nevoľnosti vyhľadajte lekársku pomoc. Tieto vý- pary môžu podráždiť dýchacie cesty. Z poškodeného akumulátora môže vytekať kvapalina a zamoriť predmety, ktorú sa nachádzajú v jeho blízkos- ti. Prekontrolujte postihnuté súčiastky. Vyčistite ich, alebo ich v prípade potreby zameňte za nové. Používajte tento akumulátor iba spolu s Vaším ručným elektrickým náradím Bosch. Len takto bude akumulátor chránený pred nebezpečným preťažením. Používajte len originálne akumulátory Bosch s napä- tím, ktoré je uvedené na štítku Vášho ručného elektric- kého náradia. Pri použití iných akumulátorov, napríklad rôznych napodobnenín, upravovaných akumulátorov ale- bo výrobkov iných firiem, hrozí nebezpečenstvo poranenia alebo vznik vecných škôd následkom výbuchu akumuláto- ra. Popis produktu a výkonu Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr- žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spô- sobiť požiar a/alebo ťažké poranenie. Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Toto ručné elektrické náradie je v uvedenom rozmerovom roz- sahu určené na zaskrutkovávanie a uvoľňovanie skrutiek ako aj na uťahovanie a uvoľňovanie matíc. V polohe Vŕtanie a s prí- slušnými pracovnými nástrojmi (vrtákmi) je toto ručné elek- trická náradie vhodné aj na vŕtanie do dreva, kovu, keramic- kých obrobkov a plastov. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie. 1 Upínací mechanizmus 2 Zaisťovacia objímka 3 Žiarovka „Power Light“ 4 Prepínač „Vŕtanie/Skrutkovanie“ 5 Slučka na nosenie 6 Sponka na upnutie na remeň* 7 Akumulátor* 8 Tlačidlo uvoľnenia aretácie akumulátora* 9 Prepínač smeru otáčania 10 Vypínač 11 Vrták so šesťhrannou stopkou* 12 Skrutkovací hrot so zaistením odpruženou guľôčkou* 13 Univerzálny držiak skrutkovacích hrotov* 14 Skrutkovací hrot* 15 Uhlíky 16 Krycí uzáver *Zobrazené alebo popísané príslušenstvo nepatrí celé do základ- nej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva. Informácia o hlučnosti/vibráciách Namerané hodnoty hluku zistené podľa normy EN 60745. Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 93 dB(A); Hodnota hladiny akustického tlaku 104 dB(A). Nepresnosť merania K=3 dB. Používajte chrániče sluchu! Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 60745: Uťahovanie skrutiek a matíc do maximálnej dovolenej veľkos- ti: a

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia medzi sebou. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používa- nia tohto ručného elektrického náradia. Avšak v takých prípa- doch, keď sa toto ručné elektrické náradie použije na iné dru- hy použitia, s odlišnými pracovnými nástrojmi alebo sa podro- buje nedostatočnej údržbe, môže sa hladina zaťaženia vibrá- ciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť za- ťaženie vibráciami počas celej pracovnej doby. Na presný odhad zaťaženia vibráciami počas určitého časové- ho úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne re- dukovať zaťaženie vibráciami počas celej pracovnej doby. Na ochranu osoby pracujúcej s náradím pred účinkami zaťaže- nia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a použí- vaných pracovných nástrojov, zabezpečenie zachovania tep- loty rúk, organizácia jednotlivých pracovných úkonov. OBJ_BUCH-1051-002.book Page 100 Monday, December 17, 2012 2:13 PMSlovensky | 101 Bosch Power Tools 1 609 92A 00N | (17.12.12) Technické údaje Vyhlásenie o konformite Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný vý- robok „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 60745 podľa ustano- vení smerníc 2011/65/EÚ, 2004/108/ES, 2006/42/ES. Súbor technickej dokumentácie (2006/42/ES) sa nachádza u: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montáž Nabíjanie akumulátorov Používajte len tie nabíjačky, ktoré sú uvedené na stra- ne príslušenstva. Len tieto nabíjačky sú konštruované na spoľahlivé nabíjanie lítiovo-iónových akumulátorov Vášho ručného elektrického náradia. Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite. Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez to- ho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabí- jania takýto akumulátor nepoškodzuje. Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Pro- tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje. Po automatickom vypnutí ručného elektrického nára- dia už viac vypínač nestláčajte. Akumulátor by sa mohol poškodiť. Akumulátor je vybavený tepelnou poistkou NTC, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a 45 °C. Vďaka tomu sa zabezpečí vyššia životnosť akumuláto- ra. Dodržiavajte pokyny na likvidáciu. Demontáž akumulátora Použitý akumulátor 7 je vybavený dvoma blokovacími stupňa- mi, ktoré majú zabrániť tomu, aby pri náhodnom neúmysel- nom stlačení uvoľňovacieho tlačidla akumulátora 8 akumulá- tor vypadol. Kým sa akumulátor nachádza v ručnom elektric- kom náradí, je pridržiavaný v správnej polohe pomocou pruži- ny. Ak potrebujete akumulátor 7 vybrať, stlačte uvoľňovacie tla- čidlo 8 a vytiahnite akumulátor z ručného elektrického nára- dia smerom dopredu. Nepoužívajte pritom neprimeranú si- lu. Akumulátorový impulzový skrutkovač GDR 14,4 V-LI MF GDR 18 V-LI MF Vecné číslo 3 601 JA1 9.. 3 601 JA1 0.. Menovité napätie V= 14,4 18 Počet voľnobežných obrátok –1. stupeň –2. stupeň – Režim prevádzky Impulzové skrutkovanie (rázové uťahovanie) min

0 –3200 0 –3200 max. krútiaci moment tvrdé ukončenie skrutkovania podľa normy ISO 5393 Nm 150 160 Strojárenské skrutky Ø mm M6 – M14 M6 – M14 max. priemeru vrtu (1./2. stupeň) –Oceľ –Drevo

10/8 21/10 10/8 21/10 Skľučovadlo ¼" Vnútorný šesťhran ¼" Vnútorný šesťhran Hmotnosť podľa EPTA-Procedure 01/2003 kg 1,8 1,9 Technické údaje určené pomocou akumulátora, ktorý je súčasťou balenia. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 101 Monday, December 17, 2012 2:13 PM102 | Slovensky 1 609 92A 00N | (17.12.12) Bosch Power Tools Výmena nástroja (pozri obrázok A) Pred každou prácou na ručnom elektrickom náradí (na- pr. údržba, výmena nástroja a pod.) ako aj pri transpor- te a úschove náradia dajte prepínač smeru otáčania do strednej polohy. V prípade neúmyselného náhodného za- pnutia vypínača hrozí nebezpečenstvo poranenia. Vkladanie pracovného nástroja Potiahnite zaisťovaciu objímku 2 smerom dopredu, pracovný nástroj zasuňte až na doraz do upínacieho mechanizmu (skľu- čovadla) 1 a potom zaisťovaciu objímku 2 opäť uvoľnite, aby ste pracovný nástroj zaaretovali. Používajte len skrutkovacie hroty s guľôčkovým zaisťovaním 12 (DIN 3126-E6.3). Iné druhy skrutkovacích hrotov 14 mô- žete vkladať pomocou univerzálneho držiaka skrutkovacích hrotov s guľôčkovým zaisťovaním 13. Demontáž pracovného nástroja Potiahnite zaisťovaciu objímku 2 smerom dopredu a pracovný nástroj vyberte. Prevádzka Spôsob fungovania impulzového skrutkovania Upínacia hlava 1 s pracovným nástrojom je poháňaná cez pre- vodovku a impulzový mechanizmus pomocou elektromotora. Pracovný úkon je rozčlenený do dvoch fáz: Skrutkovanie a uťahovanie (impulzový mechanizmus v čin- nosti). Impulzový mechanizmus začína pracovať v okamihu, keď je skrutkové spojenie doskrutkované, a tým sa motor viac zaťaží. Impulzový mechanizmus pritom premieňa silu motora na rov- nomerné otočné impulzy. Pri uvoľňovaní skrutiek a matíc sa tento pracovný úkon vykonáva v opačnom poradí. Uvedenie do prevádzky Vloženie akumulátora Používajte len originálne lítiovo-iónové akumulátory Bosch s napätím, ktoré je uvedené na štítku Vášho ruč- ného elektrického náradia. Používanie iných akumuláto- rov môže mať za následok poranenie a nebezpečenstvo po- žiaru. Prepínač smeru otáčania 9 nastavte do stredovej polohy, aby ste ručné elektrické náradie chránili pred neúmyselným zap- nutím. Zasuňte nabitý akumulátor 7 z prednej strany do pätky ručné- ho elektrického náradia tak, aby sa akumulátor spoľahlivo za- aretoval. Nastavenie smeru otáčania (pozri obrázok B) Prepínačom smeru otáčania 9 môžete meniť smer otáčania ručného elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač 10. Pravobežný chod: Na zaskrutkovávanie skrutiek, uťahovanie matíc a na vŕtanie zatlačte prepínač smeru otáčania 9 doľava až na doraz. Ľavobežný chod: Na uvoľňovanie resp. odskrutkovávanie skrutiek, matíc a na vŕtanie zatlačte prepínač smeru otáčania 9 doprava až na doraz. Nastavenie pracovného režimu (pozri obrázok C) Pomocou prepínača „Vŕtanie/Skrutkovanie“ 4 zvoľte požado- vaný druh prevádzky ručného elektrického náradia. Upozornenie: Pracovný režim meňte len vtedy, keď je ručné elektrické náradie vypnuté! Inak by sa mohlo ručné elektrické náradie poškodiť. Ak chcete zmeniť druh prevádzky, posuňte prepínač „Vŕta- nie/Skrutkovanie“ 4 do požadovanej polohy. Ak sa prepínač „Vŕtanie/Skrutkovanie“ 4 nedá posunúť až cel- kom na doraz, stlačte jemne vypínač 10 a hneď ho opäť uvoľ- nite, potom posuňte prepínač „Vŕtanie/Skrutkovanie“ 4 do požadovanej polohy. Posúvajte prepínač „Vŕtanie/Skrutkovanie“ 4 vždy až na doraz. Ak nebol prepínač „Vŕtanie/Skrutkovanie“ 4 pre- stavený celkom na doraz, mohlo by to mať za následok poš- kodenie ručného elektrického náradia pri práci. Zapínanie/vypínanie Na zapnutie ručného elektrického náradia stlačte vypínač 10 a držte ho stlačený. Žiarovka 3 svieti pri čiastočnom alebo pri úplnom stlačení vy- pínača 10 a v prípade nepriaznivých svetelných pomerov na pracovisku umožňuje osvetlenie pracovného priestoru nára- dia. Na vypnutie ručného elektrického náradia vypínač 10 uvoľni- te. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Nastavenie počtu obrátok Počet obrátok zapnutého ručného elektrického náradia môže- te plynulo regulovať podľa toho, do akej miery stláčate vypí- nač 10. Mierny tlak na vypínač 10 vyvolá nízky počet obrátok. Pri zvý- šení tlaku sa počet obrátok zvýši. Pokyny na používanie Na skrutku/maticu prikladajte ručné elektrické nára- die iba vo vypnutom stave. Otáčajúce sa pracovné ná- stroje by sa mohli zošmyknúť. Pri vŕtaní ručné elektrické náradie nadmieru nepritlá- čajte. Príliš veľký tlak môže spôsobiť poškodenie hrotu vr- táka, negatívne ovplyvniť výkon a skrátiť životnosť ručného elektrického náradia. Poloha na impulzové skrutkovanie (rázové uťahovanie) Poloha na pomalé vŕtanie s vrtákmi veľkých priemerov do dreva, kovu, keramiky a plastov Poloha na rýchle vŕtanie s vrtákmi malých priemerov do dreva, kovu, keramiky a plastov OBJ_BUCH-1051-002.book Page 102 Monday, December 17, 2012 2:13 PMSlovensky | 103 Bosch Power Tools 1 609 92A 00N | (17.12.12) Krútiaci moment je závislý od doby trvania impulzov. Maxi- málny dosiahnutý krútiaci moment vyplýva zo súčtu všetkých jednotlivých krútiacich momentov dosiahnutých impulzami. Maximálny krútiaci moment sa dosiahne po trvaní uťahova- cích impulzov v trvaní 6–10 sekúnd. Po tejto dobe sa už uťa- hovací moment zvyšuje iba minimálne. Dobu trvania uťahovacích impulzov treba zistiť pre každý po- žadovaný uťahovací moment. Skutočne dosiahnutý uťahovací moment treba v každom prípade zisťovať pomocou momento- vého kľúča. Skrutkové spojenia s tvrdým, pružným alebo s mäkkým podkladom Ako odmeriate krútiace momenty dosiahnuté pri skúške a na- nesiete ich do grafu, dostanete krivku priebehu krútiacich momentov. Výška krivky zodpovedá maximálne dosiahnuteľ- nému krútiacemu momentu, strmosť krivky ukazuje, za aký čas ho možno dosiahnuť. Priebeh krútiaceho momentu závisí od nasledujúcich fakto- rov: –pevnosť skrutiek/matíc – druh podložky/podkladu (okrúhla podložka, tanierová pru- žina, tesnenie) – pevnosť zoskrutkovávaného materiálu – mastiace pomery skrutkového spoja Z toho potom vyplývajú nasledujúce prípady použitia: – Tvrdé spojenie je dané pri skrutkových spojoch kovu na kov s použitím podložiek. Maximálny krútiaci moment sa dosiahne po relatívne krátkom čase rotačných impulzov (strmý priebeh charakteristiky). Zbytočne dlhá doba im- pulzového uťahovania iba poškodzuje náradie. – Pružné spojenie je dané pri skrutkových spojoch kovu na kov, avšak s použitím pružných podložiek, tanierových podložiek, svorníkov alebo skrutiek/matíc s kónickým sed- lom ako aj pri použití predlžovacích elementov. – Mäkké spojenie je dané pri skrutkových spojeniach napr. kovu na drevo, alebo pri použití olovených alebo fibrových podložiek ako podkladu. Pri pružných resp. mäkkých spojeniach je maximálny uťaho- vací moment menší ako pri tvrdom spojení. Takisto je na do- siahnutie rovnakého uťahovacieho momentu potrebná dlhšia doba impulzového uťahovania. Orientačné hodnoty na dosiahnutie maximálnych uťahovacích momentov skrutiek Údaje prepočítané v jednotkách Nm z priebehu napätia; využitie hranice prieťažnosti 90 % (pri hodnote trenia μ ges =0,12). Sku- točne dosiahnutý uťahovací moment treba v každom prípade skontrolovať pomocou momentového kľúča. Tipy Pred skrutkovaním väčších a dlhších skrutiek do tvrdých ma- teriálov by ste mali vrtákom s priemerom rovným jadru závitu skrutky predvŕtať otvor do

dĺžky skrutky. Sponka na upnutie na remeň Pomocou sponky na upnutie na remeň 6 si môžete zavesiť to- to ručné elektrické náradie napr. na opasok. V takom prípade budete mať obe ruky voľné a ručné elektrické náradie budete mať stále v pohotovosti. Pokyny pre optimálne zaobchádzanie s akumulátorom Chráňte akumulátor pred vlhkosťou a vodou. Akumulátor skladujte iba pri rozsahu teploty od 0 °C do 50 °C. Nenechávajte napríklad akumulátor v lete položený v automobile. Občas prečistite vetracie štrbiny akumulátora čistým jemným a suchým štetcom. Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový. Dodržiavajte pokyny na likvidáciu. Údržba a servis Údržba a čistenie Pred každou prácou na ručnom elektrickom náradí (na- pr. údržba, výmena nástroja a pod.) ako aj pri transpor- te a úschove náradia dajte prepínač smeru otáčania do strednej polohy. V prípade neúmyselného náhodného za- pnutia vypínača hrozí nebezpečenstvo poranenia. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Výmena uhlíkov (pozri obrázok D) Kontrolujte dĺžku uhlíkov približne každé 2 –3 mesiace a v prí- pade potreby uhlíky vymeňte za nové. Nikdy nevymieňajte iba jediný uhlík! Upozornenie: Používajte iba uhlíky zakúpené prostredníc- tvom firmy Bosch, ktoré sú určené pre Váš produkt. – Uvoľnite kryty 16 pomocou nejakého vhodného skrutkova- ča. –Uhlíky 15, ktoré sa nachádzajú pod tlakom pružín, vymeň- te a kryty opäť naskrutkujte na pôvodné miesto. Triedy pevnosti podľa nor- my DIN 267 Štandardné skrutky Skrutky s vysokou pevnosťou
