OBJ_BUCH-1051-002.book Page 91 Monday, December 17, 2012 2:13 PM92 | Česky 1 609 92A 00N | (17.12.12) Bosch Power Tools Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: 22 7154460 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Transport Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecz- nych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport dro- gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale- ży dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu- lator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajo- wego. Usuwanie odpadów Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodne- go z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych! Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2002/96/WE, niezdatne do użytku elektro- narzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osob- no i doprowadzić do ponownego przetwo- rzenia zgodnego z zasadami ochrony środowiska. Akumulatory/Baterie: Li-Ion: Proszę stosować się do wskazówek, znajdujących się w rozdziale „Trans- port“, str.92. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Všeobecná varovná upozornění pro elektronářadí Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va- rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu). Bezpečnost pracovního místa Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach ne- bo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí da- leko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem. Elektrická bezpečnost Připojovací zástrčka elektronářadí musí lícovat se zá- suvkou. Zástrčka nesmí být žádným způsobem uprave- na. Společně s elektronářadím s ochranným uzemně- ním nepoužívejte žádné adaptérové zástrčky. Neupra- vené zástrčky a vhodné zásuvky snižují riziko zásahu elek- trickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým prou- dem. Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě- šení elektronářadí nebo k vytažení zástrčky ze zásuv- ky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pou- ze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektric- kým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlh- kém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem. VAROVÁNÍ OBJ_BUCH-1051-002.book Page 92 Monday, December 17, 2012 2:13 PMČesky | 93 Bosch Power Tools 1 609 92A 00N | (17.12.12) Bezpečnost osob Buďte pozorní, dávejte pozor na to, co děláte a přistu- pujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vli- vem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brý- le. Nošení osobních ochranných pomůcek jako maska pro- ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědč- te se, že je elektronářadí vypnuté dříve než jej uchopí- te, ponesete či připojíte na zdroj proudu a/nebo aku- mulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí zapnete, odstraňte seřizovací ná- stroje nebo šroubováky. Nástroj nebo klíč, který se na- chází v otáčivém dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bez- pečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vla- sy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Po- užití odsávání prachu může snížit ohrožení prachem. Svědomité zacházení a používání elektronářadí Stroj nepřetěžujte. Pro svou práci použijte k tomu urče- né elektronářadí. S vhodným elektronářadím budete pra- covat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vad- ný. Elektronářadí, které nelze zapnout či vypnout je nebez- pečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušen- ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektroná- řadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je ome- zena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova- né řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. Používejte elektronářadí, příslušenství, nasazovací ná- stroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elek- tronářadí pro jiné než určující použití může vést k nebez- pečným situacím. Svědomité zacházení a používání akumulátorového nářadí Akumulátory nabíjejte pouze v nabíječce, která je do- poručena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektronářadí používejte pouze k tomu určené aku- mulátory. Použití jiných akumulátorů může vést k poraně- ním a požárům.

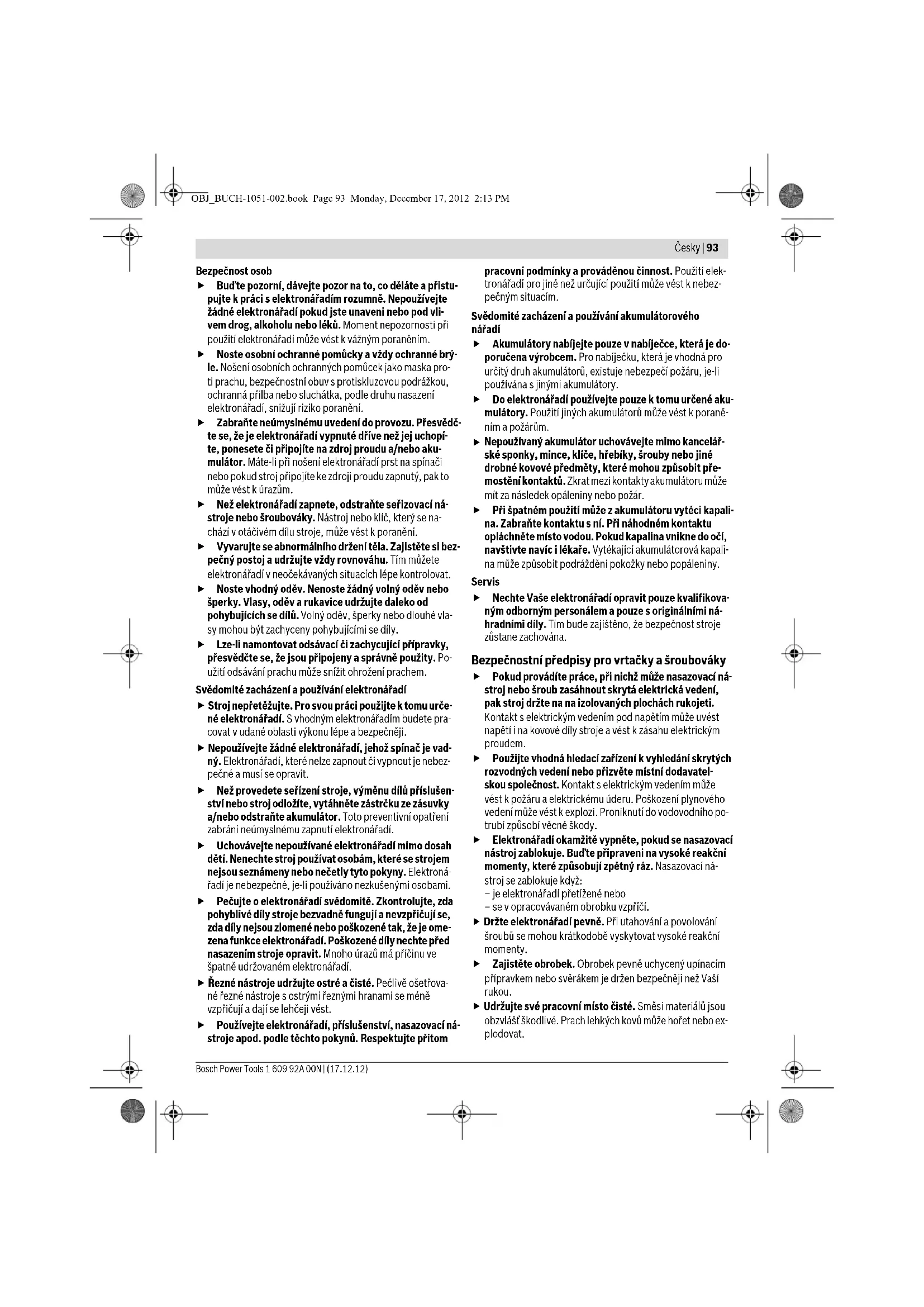

Nepoužívaný akumulátor uchovávejte mimo kancelář- ské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit pře- mostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. Při špatném použití může z akumulátoru vytéci kapali- na. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapali- na může způsobit podráždění pokožky nebo popáleniny. Servis Nechte Vaše elektronářadí opravit pouze kvalifikova- ným odborným personálem a pouze s originálními ná- hradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní předpisy pro vrtačky a šroubováky Pokud provádíte práce, při nichž může nasazovací ná- stroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem. Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatel- skou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního po- trubí způsobí věcné škody. Elektronářadí okamžitě vypněte, pokud se nasazovací nástroj zablokuje. Buďte připraveni na vysoké reakční momenty, které způsobují zpětný ráz. Nasazovací ná- stroj se zablokuje když: – je elektronářadí přetížené nebo – se v opracovávaném obrobku vzpříčí. Držte elektronářadí pevně. Při utahování a povolování šroubů se mohou krátkodobě vyskytovat vysoké reakční momenty. Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo ex- plodovat. OBJ_BUCH-1051-002.book Page 93 Monday, December 17, 2012 2:13 PM94 | Česky 1 609 92A 00N | (17.12.12) Bosch Power Tools Než jej odložíte, počkejte až se elektronářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro- ly nad elektronářadím. Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu. Při poškození a nesprávném použití akumulátoru mo- hou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. U vadného akumulátoru může kapalina vytékat a po- třísnit přilehlé předměty. Zkontrolujte díly, jichž se to týká. Očistěte je nebo případně vyměňte. Používejte akumulátor pouze ve spojení s Vaším elek- tronářadím Bosch. Jen tak bude akumulátor chráněn před nebezpečným přetížením. Používejte pouze originální akumulátory Bosch s napě- tím uvedeným na typovém štítku Vašeho elektronářa- dí. Při používání jiných akumulátorů, např. napodobenin, přepracovaných akumulátorů nebo cizích výrobků, existu- je nebezpečí zranění a též věcných škod díky explodujícím akumulátorům. Popis výrobku a specifikací Čtěte všechna varovná upozornění a poky- ny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po- ranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne- chte tuto stranu během čtení návodu k obsluze otevřenou. Určené použití Elektronářadí je určeno k zašroubování a povolování šroubů, k utahování a povolování matic pokaždé v uvedeném rozsahu rozměrů. V poloze vrtání a s příslušným nasazovacím nástro- jem je elektronářadí vhodné i k vrtání do dřeva, kovu, kerami- ky a umělé hmoty. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Nástrojový držák 2 Uzamykací pouzdro 3 Svítilna „Power Light“ 4 Přepínač „vrtání/šroubování“ 5 Nosné poutko 6 Úchytka popruhu* 7 Akumulátor* 8 Odjišťovací tlačítko akumulátoru* 9 Přepínač směru otáčení 10 Spínač 11 Vrták s šestihrannou stopkou* 12 Šroubovací bit s kulovou západkou* 13 Univerzální držák bitů* 14 Šroubovací bit* 15 Uhlíky 16 Krycí víko *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem pro- gramu příslušenství. Informace o hluku a vibracích Naměřené hodnoty hluku zjištěny podle EN 60745. Hodnocená hladina hluku stroje A činí typicky: hladina akus- tického tlaku 93 dB(A); hladina akustického výkonu 104 dB(A). Nepřesnost K=3 dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřes- nost K stanoveny podle EN 60745: utahování šroubů a matic maximální přípustné velikosti:

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektroná- řadí. Pokud ovšem bude elektronářadí nasazeno pro jiná pou- žití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibra- cemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obslu- hy před účinky vibrací jako např.: údržba elektronářadí a na- sazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů. Technická data Akumulátorový rázový šroubovák GDR 14,4 V-LI MF GDR 18 V-LI MF Objednací číslo 3 601 JA1 9.. 3 601 JA1 0.. Jmenovité napětí V= 14,4 18 Otáčky naprázdno –1. stupeň –2. stupeň – Druh provozu rázové šroubování min

0 –750 0 –2800 0 –2800 0–750 0 –2800 0 –2800 Technická data zjištěna s akumulátorem z obsahu dodávky. OBJ_BUCH-1051-002.book Page 94 Monday, December 17, 2012 2:13 PMČesky | 95 Bosch Power Tools 1 609 92A 00N | (17.12.12) Prohlášení o shodě Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Tech- nická data“ popsaný výrobek je v souladu s následujícími nor- mami nebo normativními dokumenty: EN 60745 podle usta- novení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES. Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montáž Nabíjení akumulátoru Používejte pouze nabíječky uvedené na straně příslu- šenství. Jen tyto nabíječky jsou sladěny s akumulátorem Li-ion použitým u Vašeho elektronářadí. Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasaze- ním v nabíječce zcela nabijte. Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor. Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru bu- de elektronářadí chráničem vypnuto: nasazený nástroj se už nebude pohybovat. Po automatickém vypnutí elektronářadí už spínač dál nestlačujte. Akumulátor se může poškodit. Akumulátor je vybaven kontrolou teploty NTC, která dovolí nabíjení pouze v rozmezí teplot 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru. Dbejte upozornění k zpracování odpadu. Odejmutí akumulátoru Akumulátor 7 je opatřen dvěma stupni zajištění, jež mají za- bránit tomu, aby akumulátor při neúmyslném stlačení odjišťo- vacího tlačítka 8 vypadl ven. Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou. Pro odejmutí akumulátoru 7 stlačte odjišťovací tlačítko 8 a akumulátor vytáhněte dopředu z elektronářadí. Nepoužívej- te přitom žádné násilí. Výměna nástroje (viz obr. A) Před každou prací na elektronářadí (např. údržba, vý- měna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při ne- úmyslném stlačení spínače existuje nebezpečí poranění. Nasazení nástroje Vytáhněte uzamykací pouzdro 2 dopředu, vsuňte nasazovací nástroj až na doraz do nástrojového držáku 1 a uzamykací pouzdro 2 opět uvolněte, aby se nástroj zaaretoval. Používejte pouze šroubovací bity s kulovou západkou 12 (DIN 3126-E6.3). Jiné šroubovací bity 14 můžete nasadit přes univerzální držák bitů s kulovou západkou 13. Odejmutí nástroje Vytáhněte uzamykací pouzdro 2 dopředu a nástroj odejměte. Provoz Popis funkce rázové šroubování Nástrojový držák 1 s nástrojem je poháněn elektromotorem přes převodovku a rázový mechanizmus. Pracovní proces se dělí do dvou fází: Šroubování a utahování (rázový mechanizmus v akci). Počet úderů min

0 –3200 0 –3200 max. kroutící moment tvrdého šroubového spoje podle ISO 5393 Nm 150 160 Strojní šrouby Ø mm M6 – M14 M6 – M14 max. vrtací Ø (1./2. stupeň) –Ocel –Dřevo

10/8 21/10 10/8 21/10 Nástrojový držák ¼" vnitřní šestihran ¼" vnitřní šestihran Hmotnost podle EPTA-Procedure 01/2003 kg 1,8 1,9 Akumulátorový rázový šroubovák GDR 14,4 V-LI MF GDR 18 V-LI MF Technická data zjištěna s akumulátorem z obsahu dodávky. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1051-002.book Page 95 Monday, December 17, 2012 2:13 PM96 | Česky 1 609 92A 00N | (17.12.12) Bosch Power Tools Rázový mechanizmus nasadí, jakmile šroubový spoj běží ztu- ha a motor je tudíž zatížený. Rázový mechanizmus přeměňuje sílu motoru na rovnoměrné točivé údery. Při povolování šrou- bů nebo matic probíhá tento proces obráceně. Uvedení do provozu Nasazení akumulátoru Používejte pouze originální akumulátory Li-ion firmy Bosch s napětím uvedeným na typovém štítku Vašeho elektronářadí. Používání jiných akumulátorů může vést ke zraněním a k nebezpečí požáru. Přepínač směru otáčení 9 dejte do střední polohy, aby bylo elektronářadí chráněno před neúmyslným zapnutím. Zastrčte nabitý akumulátor 7 zepředu do paty elektronářadí, až je akumulátor spolehlivě zajištěn. Nastavení směru otáčení (viz obr. B) Pomocí přepínače směru otáčení 9 můžete změnit směr otá- čení elektronářadí. Při stlačeném spínači 10 to však není mož- né. Chod vpravo: Pro zašroubování šroubů, utažení matic a pro vrtání přetlačte přepínač směru otáčení 9 doleva až na doraz. Chod vlevo: Pro uvolnění resp. vyšroubování šroubů, matic a vrtáků přetlačte přepínač směru otáčení 9 doprava až na do- raz. Nastavení druhu provozu (viz obr. C) Pomocí přepínače „vrtání/šroubování“ 4 zvolte druh provozu elektronářadí. Upozornění: Druh provozu změňte pouze při vypnutém elek- tronářadí! Elektronářadí se jinak může poškodit. Pro změnu druhu provozu posuňte přepínač „vrtání/šroubo- vání“ 4 do požadované polohy. Nelze-li přepínač „vrtání/šroubování“ 4 posunout až na doraz, stiskněte lehce spínač 10 a zase jej uvolněte než posunete přepínač „vrtání/šroubování“ 4 do požadované polohy. Přepínač „vrtání/šroubování“ 4 posuňte vždy až na do- raz. Provoz při ne zcela přestaveném přepínači „vrtá- ní/šroubování“ 4 může vést k poškození elektronářadí. Zapnutí – vypnutí K uvedení elektronářadí do provozu stlačte spínač 10 a po- držte jej stlačený. Svítilna 3 svítí při lehce nebo zcela stlačeném spínači 10 a umožňuje nasvícení pracovní oblasti při nepříznivých světel- ných podmínkách. K vypnutí elektronářadí spínač 10 uvolněte. Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. Nastavení počtu otáček Počet otáček zapnutého elektronářadí můžete plynule regulo- vat podle toho, jak dalece stlačíte spínač 10. Lehký tlak na spínač 10 způsobí nízký počet otáček. S rostou- cím tlakem se počet otáček zvyšuje. Pracovní pokyny Na matici/šroub nasaďte jen vypnuté elektronářadí. Otáčející se nástroje mohou sklouznout. Při vrtání nepřitlačujte elektronářadí příliš silně. Příliš silný tlak může poškodit vrtací hrot, omezit výkon a zkrátit životnost elektronářadí. Kroutící moment je závislý na době rázů. Maximální dosažený kroutící moment je výsledkem součtu všech, rázy dosaže- ných, jednotlivých kroutících momentů. Maximální kroutící moment se dosáhne po době úderů 6–10 sekund. Po této do- bě se utahovací moment zvyšuje jen minimálně. Dobu úderů je nutno pro každý potřebný utahovací moment zjistit. Skutečně dosažený utahovací moment je třeba neustá- le kontrolovat pomocí momentového klíče. Šroubové spoje s tvrdým, pružným nebo měkkým ulože- ním Budou-li při pokusu ve sledu rázů dosažené kroutící momenty změřeny a zaneseny do diagramu, získá se křivka průběhu kroutícího momentu. Výška křivky odpovídá maximálně dosa- ženému kroutícímu momentu, strmost ukazuje, v které chvíli ho bylo dosaženo. Průběh kroutícího momentu závisí na následujících faktorech: – Pevnost šroubů/matic – Druh podkladu (podložka, talířová pružina, těsnění) – Pevnost sešroubovaných materiálů – Mazací poměry na šroubovém spoji Adekvátně vyplývají následující případy použití: – Tvrdé uložení je dáno u přišroubování kovu na kov při po- užití plochých podložek. Po relativně krátké době rázů je dosaženo maximálního kroutícího momentu (strmý průběh charakteristiky). Zbytečně dlouhá doba rázů jen poškozuje stroj. – Pružné uložení je dáno u přišroubování kovu na kov, avšak při použití pružných podložek, talířových pružin, čepů ne- bo šroubů/matic s kuželovým uložením a též při použití prodloužení. – Měkké uložení je dáno u přišroubování např. kovu na dře- vo nebo při použití olověných nebo fíbrových podložek. U pružného resp. měkkého uložení je maximální utahovací moment nižší než u tvrdého uložení. Rovněž je zapotřebí vý- razně delší doba rázů. Poloha pro rázové šroubování Poloha pro pomalé vrtání s velkým průmě- rem vrtání do dřeva, kovu, keramiky a umělé hmoty Poloha pro rychlé vrtání s malým průměrem vrtání do dřeva, kovu, keramiky a umělé hmo-

OBJ_BUCH-1051-002.book Page 96 Monday, December 17, 2012 2:13 PMČesky | 97 Bosch Power Tools 1 609 92A 00N | (17.12.12) Směrné hodnoty pro maximální utahovací momenty šroubů Údaje v Nm, vypočteno z průřezu napětí; využití meze kluzu 90 % (při součiniteli tření μ ges = 0,12). Pro kontrolu neustále kont- rolujte utahovací moment momentovým klíčem. Tipy Před zašroubováním větších, delších šroubů do tvrdých mate- riálů byste měli předvrtat otvor s průměrem jádra závitu do zhruba

délky šroubu. Úchytka popruhu Pomocí úchytky popruhu 6 můžete elektronářadí zavěsit na- př. na popruh. Pak máte obě ruce volné a elektronářadí je kdy- koli po ruce. Upozornění pro optimální zacházení s akumulátorem Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v rozsahu teploty od 0 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem. Výrazně nižší provozní doba po nabití ukazuje, že je akumulá- tor opotřebován a musí být vyměněn. Dbejte upozornění k zpracování odpadu. Údržba a servis Údržba a čištění Před každou prací na elektronářadí (např. údržba, vý- měna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při ne- úmyslném stlačení spínače existuje nebezpečí poranění. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Výměna uhlíků (viz obr. D) Zkontrolujte délku uhlíků přibližně každé 2 – 3 měsíce a po- kud je to nutné, oba uhlíky vyměňte. Nikdy neměňte jen jeden uhlík! Upozornění: Používejte pouze uhlíky nakupované přes firmu Bosch, jež jsou určeny pro Váš výrobek. – Pomocí vhodného šroubováku uvolněte víčka 16. – Vyměňte pod tlakem pružiny se nacházející uhlíky 15 a víč- ka opět zašroubujte. Pokud dojde i přes pečlivou výrobu a náročné kontroly k poru- še stroje, svěřte provedení opravy autorizovanému servisní- mu středisku pro elektronářadí firmy Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Přeprava Obsažené lithium-iontové akumulátory podléhají požadav- kům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici. Při zasílání prostřednictvím třetí osoby (např.: letecká pře- prava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbyt- ně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoško- zené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dbejte prosím i případných navazujících národních předpisů. Zpracování odpadů Elektronářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. Elektronářadí a akumulátory/baterie neodhazujte do domov- ního odpadu! Třídy pevnosti podle DIN 267 Standardní šrouby Vysokopevnostní šrouby
