NÁVOD K OBSLUZE GBH 36 VFLI Plus BOSCH

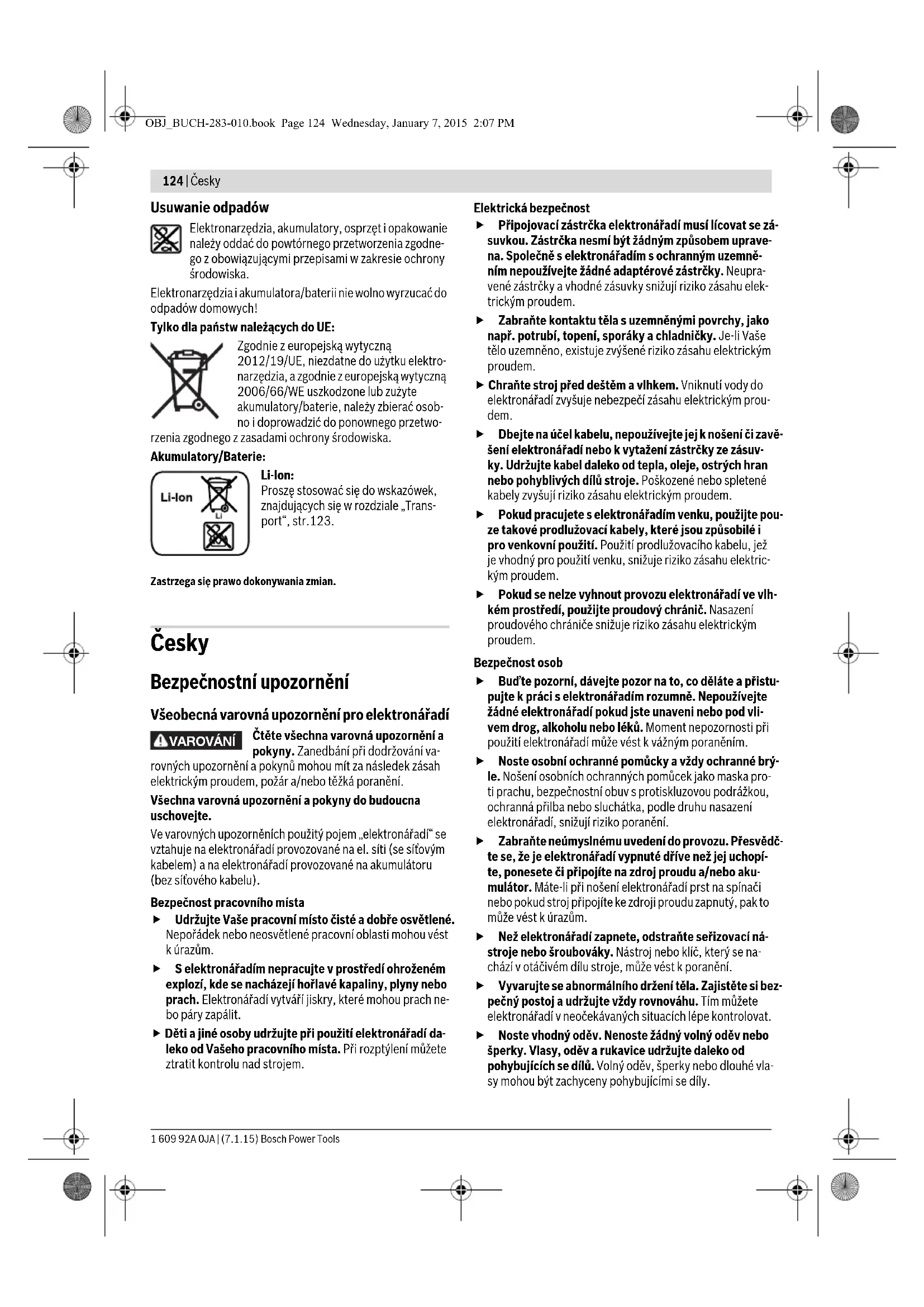

Akumulátory nabíjejte pouze v nabíječce, která je do- poručena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektronářadí používejte pouze k tomu určené aku- mulátory. Použití jiných akumulátorů může vést k poraně- ním a požárům. Nepoužívaný akumulátor uchovávejte mimo kancelář- ské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit pře- mostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. Při špatném použití může z akumulátoru vytéci kapali- na. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapali- na může způsobit podráždění pokožky nebo popáleniny. Servis Nechte Vaše elektronářadí opravit pouze kvalifikova- ným odborným personálem a pouze s originálními ná- hradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní upozornění pro kladiva Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Používejte přídavné rukojeti, pokud jsou součástí do- dávky elektronářadí. Ztráta kontroly může vést ke zraně- ním. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti. Kon- takt s vedením pod napětím může přivést napětí i na kovo- vé díly elektronářadí a vést k úderu elektrickým proudem. Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatel- skou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního po- trubí způsobí věcné škody. Elektronářadí držte při práci pevně oběma rukama a za- jistěte si bezpečný postoj. Oběma rukama je elektronářa- dí vedeno bezpečněji. Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Než jej odložíte, počkejte až se elektronářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro- ly nad elektronářadím. Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před tr- valým slunečním zářením, ohněm, vodou a vlhkos- tí. Existuje nebezpečí výbuchu. Při poškození a nesprávném použití akumulátoru mo- hou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Používejte akumulátor pouze ve spojení s Vaším elek- tronářadím Bosch. Jen tak bude akumulátor chráněn před nebezpečným přetížením. Špičatými předměty, jako např. hřebíky nebo šroubo- váky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, mů- že vybouchnout nebo se přehřát. OBJ_BUCH-283-010.book Page 125 Wednesday, January 7, 2015 2:07 PM126 | Česky 1 609 92A 0JA | (7.1.15) Bosch Power Tools Popis výrobku a specifikací Čtěte všechna varovná upozornění a poky- ny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po- ranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne- chte tuto stranu během čtení návodu k obsluze otevřenou. Určené použití Elektronářadí je určeno k příklepovému vrtání do betonu, ci- hel a kamene a též pro lehké sekací práce. Je rovněž vhodné pro vrtání bez příklepu do dřeva, kovu, keramiky a umělé hmoty. Elektronářadí s elektronickou regulací a chodem vpra- vo/vlevo je vhodné i k šroubování. Světlo tohoto elektronářadí je určené k osvětlení bezpro- střední pracovní oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Rychloupínací výměnné sklíčidlo (GBH 36 VF-LI Plus) 2 Výměnné sklíčidlo SDS-plus (GBH 36 VF-LI Plus) 3 Nástrojový držák SDS-plus 4 Ochranná protiprachová krytka 5 Uzamykací pouzdro 6 Uzamykací kroužek výměnného sklíčidla (GBH 36 VF-LI Plus) 7 Tlumení vibrací 8 Přepínač směru otáčení 9 Rukojeť (izolovaná plocha rukojeti) 10 Spínač 11 Akumulátor* 12 Odjišťovací tlačítko přepínače údery/zastavené otáčky 13 Přepínač údery/zastavené otáčky 14 Pracovní osvětlení 15 Tlačítko pro nastavení hloubkového dorazu 16 Přídavná rukojeť (izolovaná plocha rukojeti) 17 Hloubkový doraz 18 Odjišťovací tlačítko akumulátoru 19 Ukazatel kontroly teploty 20 Ukazatel stavu nabití akumulátoru 21 Tlačítko ukazatele stavu nabití 22 Pojistný šroub pro ozubené sklíčidlo (GBH 36 V-LI Plus) * 23 Ozubené sklíčidlo (GBH 36 V-LI Plus) * 24 Upínací stopka SDS-plus pro sklíčidlo (GBH 36 V-LI Plus) * 25 Upnutí sklíčidla(GBH 36 VF-LI Plus) 26 Klička sklíčidla(GBH 36 V-LI Plus) 27 Přední pouzdro rychloupínacího výměnného sklíčidla (GBH 36 VF-LI Plus) 28 Přidržovací kroužek rychloupínacího výměnného sklíčidla (GBH 36 VF-LI Plus) 29 Spínač EPC (Electronic Precision Control) 30 Univerzální držák se stopkou SDS-plus* *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem pro- gramu příslušenství. Informace o hluku a vibracích Hodnoty hlučnosti zjištěny podle EN 60745-2-6. Hodnocená hladina hluku A elektronářadí činí typicky: hladina akustického tlaku 90 dB(A); hladina akustického výkonu 101dB(A). Nepřesnost K=3dB. Noste ochranu sluchu! Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřes- nost K stanoveny podle EN 60745: příklepové vrtání do betonu: a

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektroná- řadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To mů- že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi vibracemi po celou pracovní do- bu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obslu- hy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů. Prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že výrobek popsa- ný v části „Technická data“ splňuje všechna příslušná ustano- vení směrnic 2009/125/ES (nařízení 1194/2012), 2011/65/EU, 2004/108/ES, 2006/42/ES včetně jejich změn a je v souladu s následujícími normami: EN 60745-1, EN 60745-2-6. Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 07.01.2015 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-283-010.book Page 126 Wednesday, January 7, 2015 2:07 PMČesky | 127 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Technická data Montáž Nabíjení akumulátoru (viz obr. A) Používejte pouze nabíječky uvedené na straně příslu- šenství. Jen tyto nabíječky jsou sladěny s akumulátorem Li-ion použitým u Vašeho elektronářadí. Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasaze- ním v nabíječce zcela nabijte. Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor. Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru bu- de elektronářadí chráničem vypnuto: nasazený nástroj se už nebude pohybovat. Po automatickém vypnutí elektronářadí už spínač dál nestlačujte. Akumulátor se může poškodit. Odejmutí akumulátoru Akumulátor 11 je opatřen dvěma stupni zajištění, jež mají za- bránit tomu, aby akumulátor při neúmyslném stlačení odjišťo- vacího tlačítka 18 vypadl ven. Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou. Pro odejmutí akumulátoru 11: – Stlačte akumulátor proti patě elektronářadí (1.) a součas- ně zatlačte na odjišťovací tlačítko 18 (2.). – Vytáhněte akumulátor z elektronářadí, až je viditelný čer- vený proužek (3.). – Ještě jednou stlačte odjišťovací tlačítko 18 a akumulátor vytáhněte zcela ven. Vrtací kladivo GBH 36 V-LI Plus GBH 36 VF-LI Plus Objednací číslo 3 611 J06 0.. 3 611 J07 0.. Řízení počtu otáček

Výměnné vrtací sklíčidlo

Jmenovité napětí V= 36 36 Jmenovitý příkon W600 600 Počet úderů min

0–4200 0–4200 Intenzita jednotlivých úderů podle EPTA-Procedure 05/2009 J3,2 3,2 Jmenovitý počet otáček –Chod vpravo –Chod vlevo min

0–940 0–930 0–940 0–930 Nástrojový držák SDS-plus SDS-plus Průměr krku vřetene mm 50 50 Přípustný průměr vrtání max.: –Beton – Zdivo (s dutou vrtací korunkou) –Ocel –Dřevo

Hmotnost podle EPTA-Procedure 01/2003 kg 4,0/4,5* 4,1/4,6* Povolená teplota prostředí –při nabíjení – při provozu

• V závislosti na použitém akumulátoru

• * Omezený výkon při teplotách <0 °C Technická data zjištěna s akumulátorem z obsahu dodávky. OBJ_BUCH-283-010.book Page 127 Wednesday, January 7, 2015 2:07 PM128 | Česky 1 609 92A 0JA | (7.1.15) Bosch Power Tools Ukazatel stavu nabití akumulátoru Tři zelené kontrolky LED ukazatele stavu nabití akumulátoru 20 indikují stav nabití akumulátoru 11. Z bezpečnostních dů- vodů je dotaz na stav nabití možný pouze za stavu klidu elek- tronářadí. – Stlačte tlačítko 21, aby se ukázal stav nabití (možné i při odejmutém akumulátoru). Po ca. 5 sekundách ukazatel stavu nabití automaticky zhasne. Nesvítí-li po stlačení tlačítka 21 žádná LED, je akumulátor vadný a musí být vyměněn. Během procesu nabíjení se tři zelené kontrolky LED po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené kontrolky LED opět zhas- nou. Přídavná rukojeť Používejte Vaše elektronářadí pouze s přídavnou ruko- jetí 16. Natočení přídavné rukojeti (viz obr. B) Abyste dosáhli bezpečné a bezúnavové pracovní držení, mů- žete přídavné držadlo 16 libovolně natočit. – Otáčejte spodní částí přídavné rukojeti 16 proti směru ho- dinových ručiček a přídavnou rukojeť 16 natočte do poža- dované polohy. Poté otáčením spodní části přídavné ruko- jeti 16 ve směru hodinových ručiček ji opět upevněte. Dávejte pozor na to, aby upínací pásek přídavné rukojeti ležel v k tomu určené drážce na tělese. Volba sklíčidla a nástrojů Pro příklepové vrtání a sekání potřebujete nástroje SDS-plus, jež se nasazují do sklíčidla SDS-plus. Pro vrtání bez příklepu do dřeva, kovu, keramiky a umělé hmoty a též pro šroubování se používají nástroje bez SDS-plus (např. vrták s válcovou stopkou). Pro tyto nástroje potřebuje- te rychloupínací sklíčidlo resp. ozubené sklíčidlo. Nasazení/vyjmutí ozubeného sklíčidla (GBH 36 V-LI Plus) Abyste mohli pracovat s nástroji bez SDS-plus (např. vrták s válcovou stopkou), musíte namontovat vhodné sklíčidlo (ozu- bené nebo rychloupínací sklíčidlo, příslušenství). Montáž ozubeného sklíčidla (viz obr. C) – Našroubujte upínací stopku SDS-plus 24 do ozubeného sklíčidla 23. Ozubené sklíčidlo 23 zajistěte pojistným šroubem 22. Dbejte na to, že pojistný šroub má levý závit. Nasazení ozubeného sklíčidla (viz obr. C) – Nástrčný konec upínací stopky očistěte a lehce namažte. – Ozubené sklíčidlo s upínací stopkou nasaďte otáčivě do ná- strojového držáku až se automaticky zajistí. – Zajištění prověřte tahem za ozubené sklíčidlo. Odejmutí ozubeného sklíčidla – Posuňte uzamykací pouzdro 5 dozadu a ozubené sklíčidlo 23 odejměte. Odejmutí/nasazení výměnného sklíčidla (GBH 36 VF-LI Plus) Výměnné sklíčidlo SDS-plus 2 může být lehce zaměněno za dodávané rychloupínací výměnné sklíčidlo 1. Odejmutí výměnného sklíčidla (viz obr. D) – Uzamykací kroužek výměnného sklíčidla 6 stáhněte doza- du, podržte jej pevně v této poloze a výměnné sklíčidlo SDS-plus 2 příp. rychloupínací výměnné sklíčidlo 1 stáh- něte dopředu. – Výměnné sklíčidlo chraňte po odejmutí před znečištěním. Nasazení výměnného sklíčidla (viz obr. E) – Výměnné sklíčidlo před nasazením očistěte a nástrčný ko- nec lehce namažte. –Výměnné sklíčidlo SDS-plus 2 příp. rychloupínací výměn- né sklíčidlo 1 uchopte celou rukou. Výměnné sklíčidlo otá- čivě nasuňte na upnutí sklíčidla 25, až uslyšíte zřetelný zvuk zapadnutí. – Výměnné sklíčidlo se automaticky zajistí. Zkontrolujte za- jištění zatažením za výměnné sklíčidlo. Výměna nástroje Ochranná protiprachová krytka 4 zabraňuje dalekosáhlému vniknutí prachu z vrtání do nástrojového držáku během pro- vozu. Dbejte při nasazování nástroje na to, aby ochranná pro- tiprachová krytka 4 nebyla poškozena. Poškozenou protiprachovou krytku ihned nahraďte. Doporučuje se nechat to provést odborným servisem. Výměna nástroje (SDS-plus) Nasazení nástroje SDS-plus (viz obr. F) S vrtacím sklíčidlem SDS-plus můžete nástroj jednoduše a po- hodlně vyměnit bez použití dalších nástrojů. – GBH 36 VF-LI Plus: Nasaďte výměnné sklíčidlo SDS-plus

– Zasouvací konec nasazovacího nástroje očistěte a lehce namažte. – Nasazovací nástroj vsaďte s otočením do nástrojového dr- žáku až se automaticky zajistí. – Zajištění prověřte tahem za nástroj. Nástroj SDS-plus je systémově volně pohyblivý. Tím vzniká při běhu naprázdno obvodová házivost. To nemá žádné důsledky na přesnost vrtaného otvoru, poněvadž vrták se při vrtání automaticky vystředí. Odejmutí nástroje SDS-plus (viz obrázek G) – Přesuňte uzamykací pouzdro 5 vzad a nasazovací nástroj odejměte. LED Kapacita trvalé světlo 3 x zelené ≥ 2/3 trvalé světlo 2 x zelené ≥ 1/3 trvalé světlo 1 x zelené <1/3 blikající světlo 1 x zelené rezerva OBJ_BUCH-283-010.book Page 128 Wednesday, January 7, 2015 2:07 PMČesky | 129 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Výměna nástroje (bez SDS-plus) (GBH 36 V-LI Plus) Nasazení nástroje (viz obr. H) Upozornění: Nástroje bez SDS-plus nepoužívejte k příklepo- vému vrtání nebo sekání! Nástroje bez SDS-plus a jejich sklíči- dlo se při příklepovém vrtání a sekání poškodí. – Nasaďte ozubené sklíčidlo 23 (viz „Nasazení/vyjmutí ozu- beného sklíčidla“, strana 128). – Otáčením otevřte ozubené sklíčidlo 23 až lze vložit nástroj. Nasaďte nástroj. – Nastrčte kličku ozubeného sklíčidla do příslušných otvorů ozubeného sklíčidla 23 a nástroj rovnoměrně upněte. – Přepínač údery/zastavené otáčky 13 otočte do polohy „vr- tání“. Odejmutí nástroje (viz obr. I) – Otáčejte pouzdro ozubeného sklíčidla 23 pomocí kličky proti směru hodinových ručiček až lze nástroj odejmout. Výměna nástroje (bez SDS-plus) (GBH 36 VF-LI Plus) Nasazení nástroje (viz obr. J) Upozornění: Nástroje bez SDS-plus nepoužívejte k příklepo- vému vrtání nebo sekání! Nástroje bez SDS-plus a jejich sklíči- dlo se při příklepovém vrtání a sekání poškodí. – Nasaďte rychloupínací výměnné sklíčidlo 1. – Pevně podržte přidržovací kroužek 28 rychloupínacího vý- měnného sklíčidla. Otevřete nástrojový držák otáčením předního pouzdra 27 natolik, až lze nasadit nástroj. Pevně podržte přidržovací kroužek 28 a otáčejte přední pouzdro 27 silou ve směru šipky, až je slyšet zřetelný zvuk přeska- kování. – Pevné usazení zkontrolujte tahem za nástroj. Upozornění: Byl-li nástrojový držák otevřen až na doraz, mů- že být při upínání slyšet zvuk přeskakování a nástrojový držák se neuzavře. V tom případě otočte přední pouzdro 27 jednou proti směru šipky. Poté lze nástrojový držák uzavřít. – Přepínač údery/zastavené otáčky 13 otočte do polohy „vr- tání“. Odejmutí nástroje (viz obr. K) – Pevně podržte přidržovací kroužek 28 rychloupínacího vý- měnného sklíčidla. Otevřete nástrojový držák otáčením předního pouzdra 27 ve směru šipky, až lze odejmout ná- stroj. Odsávání prachu s GDE 16 Plus (příslušenství) Prach materiálů jako olovoobsahující nátěry, některé dru- hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon- takt s prachem nebo vdechnutí mohou vyvolat alergické re- akce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dře- vo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné od- sávání prachu. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané ma- teriály. Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit. Pro odsávání prachu je zapotřebí GDE 16 Plus (příslušenství). Vysavač musí být vhodný pro opracovávaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Provoz Uvedení do provozu Nasazení akumulátoru – Přepínač směru otáčení 8 dejte do střední polohy, aby bylo elektronářadí chráněno před neúmyslným zapnutím. – Nabitý akumulátor 11 zastrčte zezadu do paty elektronářa- dí. Akumulátor zcela zatlačte do paty, až už není vidět čer- vený pruh a akumulátor je spolehlivě zajištěný. Nastavení druhu provozu Pomocí přepínače údery/zastavené otáčky 13 zvolte druh provozu elektronářadí. Upozornění: Druh provozu změňte pouze při vypnutém elek- tronářadí! Elektronářadí se jinak může poškodit. – Pro změnu druhu provozu stlačte odjišťovací tlačítko 12 a přepínač údery/zastavené otáčky 13 otočte do požadova- né polohy, až slyšitelně zaskočí. Poloha pro příklepové vrtání do betonu ne- bo kamene Poloha pro vrtání bez příklepu do dřeva, ko- vu, keramiky a umělé hmoty a též pro šroubo- vání Poloha Vario-Lock pro přestavení polohy se- káče V této poloze přepínač údery/zastavené otáč- ky 13 nezaskočí. Poloha pro sekání OBJ_BUCH-283-010.book Page 129 Wednesday, January 7, 2015 2:07 PM130 | Česky 1 609 92A 0JA | (7.1.15) Bosch Power Tools Nastavení směru otáčení Pomocí přepínače směru otáčení 8 můžete změnit směr otá- čení elektronářadí. Při stlačeném spínači 10 to však není mož- né. Pravý chod: Posuňte přepínač směru otáčení 8 až nadoraz do polohy . Levý chod: Posuňte přepínač směru otáčení 8 až nadoraz do polohy . Pro příklepové vrtání, vrtání a sekání nastavte směr otáčení vždy na běh vpravo. Zapnutí – vypnutí Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. –K zapnutí elektronářadí stlačte spínač 10. Při prvotním zapnutí elektronářadí může dojít k prodlevě roz- běhu, poněvadž elektronika se musí napřed nakonfigurovat. –Pro vypnutí spínač 10 uvolněte. Nastavení počtu otáček/úderů Počet otáček/úderů zapnutého elektronářadí můžete plynule regulovat podle toho, jak dalece stlačíte spínač 10. Lehký tlak na spínač 10 vyvolá nízký počet otáček/příklepů. S přibývajícím tlakem se otáčky/příklepy zvyšují. Electronic Precision Control (EPC) (viz obr. L) EPC vám pomáhá při vrtání s příklepem do choulostivých ma- teriálů pomalým rozběhem a sníženými pracovními otáčkami. –Posuňte spínač EPC 29 do požadované polohy. Spojka při přetížení Pokud se nasazovací nástroj vzpříčí nebo zasekne, pře- ruší se pohon k vrtacímu vřetenu. Držte, kvůli přitom se vyskytujícím silám, elektronářadí vždy pevně oběma rukama a zaujměte pevný postoj.

Elektronářadí vypněte a nasazovací nástroj uvolněte, je-li elektronářadí zablokované. Při zapnutí se zablokovaným vrtacím nástrojem vznikají vysoké reakční momenty. Rychlé vypnutí (ERC) Rychlé vypnutí poskytuje lepší kontrolu nad elektronářadím. Při nepředvídané rotaci elektronářadí kolem osy vrtání vypne stroj. Rychlé vypnutí je indikováno blikáním pracovního světla 14 na elektrickém nářadí. –Pro znovuuvedení do provozu uvolněte spínač a znovu jej stiskněte. Rychlé vypnutí se může aktivovat pouze tehdy, když elektronářadí běží na maximální pracovní otáčky a může se volně otáčet kolem osy vrtáku. Zvolte vhod- nou pracovní polohu. V opačném případě není rychlé vy- pnutí zaručeno. Ukazatel kontroly teploty Červená kontrolka LED ukazetele kontroly teploty 19 signali- zuje, že akumulátor nebo elektronika elektronářadí (při nasa- zeném akumulátoru) nejsou v optimálním rozsahu reploty. V tom případě elektronářadí nepracuje nebo pracuje s nikoli pl- ným výkonem. Kontrola teploty akumulátoru: –Červená kontrolka LED 19 při akumulátoru nasazeném do nabíječky trvale svítí: akumulátor je vně rozsahu teploty nabíjení od 0 °C do 45 °C a nemůže být nabíjen. –Červená LED 19 bliká při stisknutí tlačítka 21 nebo vypína- če 10 (při nasazeném akumulátoru): Akumulátor je mimo přípustný rozsah provozní teploty. – Při teplotě akumulátoru přes 70 °C se elektronářadí vypne po dobu, než bude elektronářadí opět v rozsahu optimální teploty. Kontrola teploty elektroniky elektronářadí: – Červená kontrolka LED 19 při stlačení spínače 10 trvale svítí: Teplota elektroniky elektronářadí je méně než 5 °C nebo více než 75 °C. – Při teplotě nad 90 °C se elektronika odpojí, dokud teplota není opět v přípustném rozsahu provozní teploty. Pracovní pokyny Nastavení hloubky vrtání (viz obr. M) Pomocí hloubkového dorazu 17 lze stanovit požadovanou hloubku vrtání X. – Stlačte tlačítko pro nastavení hloubky dorazu 15 a nasaďte hloubkový doraz do přídavné rukojeti 16. Rýhování na hloubkovém dorazu 17 musí ukazovat naho- ru. – Vsuňte nasazovací nástroj SDS-plus až na doraz do nástro- jového držáku SDS-plus 3. Pohyblivost nástroje SDS-plus jinak může vést k chybnému nastavení hloubky vrtání. – Hloubkový doraz vytáhněte natolik ven, aby vzdálenost mezi špičkou vrtáku a špičkou hloubkového dorazu odpo- vídala požadované hloubce vrtání X. Změna sekací polohy (Vario-Lock) Sekáč můžete zaaretovat ve 36 polohách. Tím můžete za- ujmout vždy optimální pracovní polohu. – Nasaďte sekáč do nástrojového držáku. – Přepínač údery/zastavené otáčky 13 otočte do polohy „Va- rio-Lock“ (viz „Nastavení druhu provozu“, strana 129). – Otočte nástrojový držák do požadované polohy sekání. – Přepínač údery/zastavené otáčky 13 otočte do polohy „se- kání“. Nástrojový držák se tím zaaretuje. – Směr otáčení nastavte při sekání na běh vpravo. Nasazení šroubovacích bitů (viz obr. N) Na matici/šroub nasaďte jen vypnuté elektronářadí. Otáčející se nástroje mohou sklouznout. Pro použití šroubovacích bitů potřebujete univerzální držák 30 s upínací stopkou SDS-plus (příslušenství). – Nástrčný konec upínací stopky očistěte a lehce namažte. – Univerzální držák nasaďte otáčivě do nástrojového držáku až se automaticky zajistí. – Zkontrolujte zajištění tahem za univerzální držák. Poloha pro maximální pracovní otáčky Poloha pro pomalý rozběh a snížené pracovní otáčky OBJ_BUCH-283-010.book Page 130 Wednesday, January 7, 2015 2:07 PMSlovensky | 131 Bosch Power Tools 1 609 92A 0JA | (7.1.15) – Nasaďte šroubovací bit do univerzálního držáku. Použijte pouze šroubovací bity lícující k hlavě šroubu. – Pro odejmutí univerzálního držáku posuňte uzamykací pouzdro 5 dozadu a univerzální držák 30 odejměte z ná- strojového držáku. Tlumení vibrací Integrované tlumení vibrací redukuje vyskytující se vibrace. Soft držadlo zvyšuje bezpečnost proti sklouznutí a stará se tím o lepší uchopitelnost a ovladatelnost elektronářadí. Upozornění pro optimální zacházení s akumulátorem Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v rozsahu teploty od –20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem. Výrazně nižší provozní doba po nabití ukazuje, že je akumulá- tor opotřebován a musí být vyměněn. Dbejte upozornění k zpracování odpadu. Údržba a servis Údržba a čištění Před každou prací na elektronářadí (např. údržba, vý- měna nástrojů apod.) a též při jeho přepravě a usklad- nění vyjměte akumulátor. Při neúmyslném stlačení spí- nače existuje nebezpečí poranění. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Poškozenou protiprachovou krytku ihned nahraďte. Doporučuje se nechat to provést odborným servisem. – Po každém použití očistěte nástrojový držák 3. Zákaznická a poradenská služba Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí. Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Přeprava Obsažené lithium-iontové akumulátory podléhají požadav- kům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici. Při zasílání prostřednictvím třetí osoby (např.: letecká pře- prava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbyt- ně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoško- zené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dbejte prosím i případných navazujících národních předpisů. Zpracování odpadů Elektronářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. Elektronářadí a akumulátory/baterie neodhazujte do domov- ního odpadu! Pouze pro země EU: Podle evropské směrnice 2012/19/EU mu- sí být neupotřebitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné ne- bo opotřebované akumulátory/baterie ro- zebrané shromážděny a dodány k opětov- nému zhodnocení nepoškozujícímu životní prostředí. Akumulátory/baterie: Li-Ion: Prosím dbejte upozornění v odstavci „Přeprava“, strana 131. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Všeobecné výstražné upozornenia a bezpečnost- né pokyny Prečítajte si všetky Výstražné upozorne- nia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny sta- rostlivo uschovajte na budúce použitie. Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo sie- te (s prívodnou šnúrou) a na ručné elektrické náradie napája- né akumulátorovou batériou (bez prívodnej šnúry). POZOR OBJ_BUCH-283-010.book Page 131 Wednesday, January 7, 2015 2:07 PM132 | Slovensky 1 609 92A 0JA | (7.1.15) Bosch Power Tools Bezpečnosť na pracovisku Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom vý- buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy- tvára iskry, ktoré by mohli prach alebo pary zapáliť. Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržia- vali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím. Elektrická bezpečnosť Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým ná- radím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása- hu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povr- chovými plochami, ako sú napr. rúry, vykurovacie tele- sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne- né, hrozí zvýšené riziko zásahu elektrickým prúdom. Chráňte elektrické náradie pred účinkami dažďa a vlh- kosti. Vniknutie vody do ručného elektrického náradia zvy- šuje riziko zásahu elektrickým prúdom. Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom.

• v závislosti od použitého akumulátora
